文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
一级建造师公路工程管理与实务
核心考点速记 主讲老师：卢小东
3
8
7
1
9
4
8
3
信
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•
教二建材、监结理、构一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1

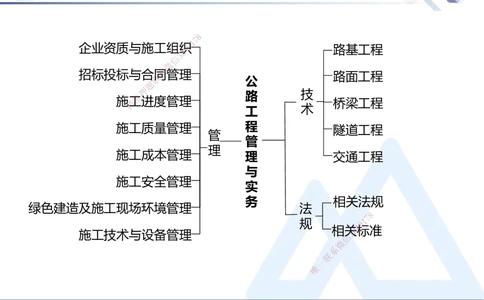

企业资质与施工组织4 9 路基工程
8
3
信
微
招标投标与合 联 同系管理 路面工程
公
题
押
准 路 技
施精工进度管理 桥梁工程
工 术
施工质 量管理 程 隧道工程
管
管
施工成本管 理
理
理 交通工程
与
施工安全管理
实
务 相关法规
绿色建造及施工现场环境管理 法
8
规 9 1
7
相关8 4标准
施工技术与设备管理 信 3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•
学二建前、监准理、备一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

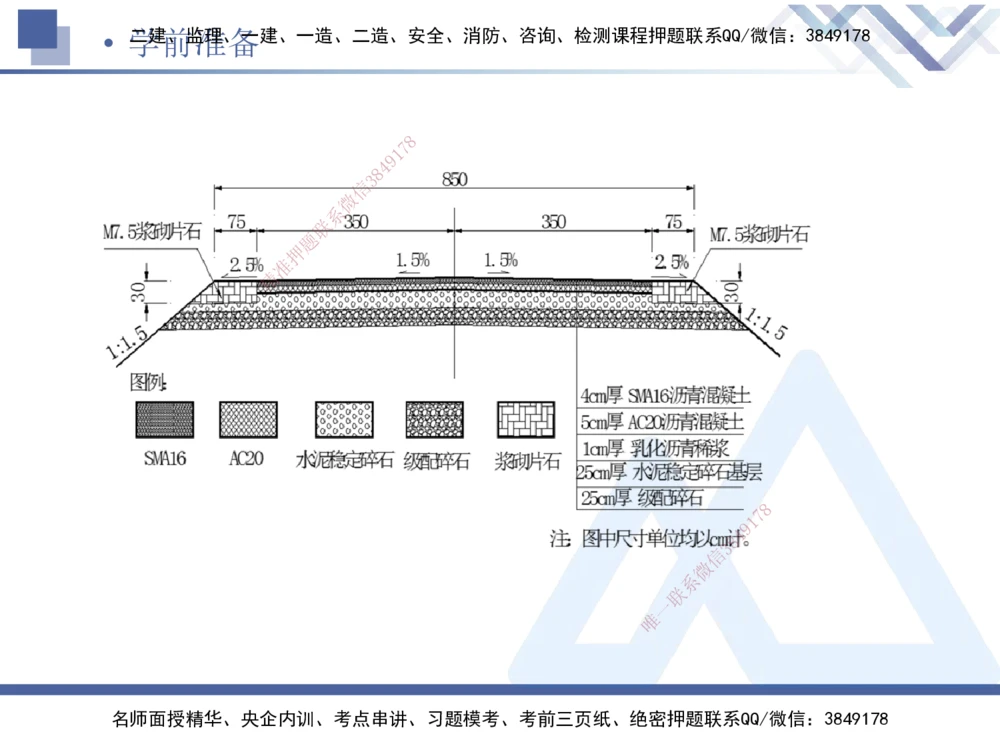

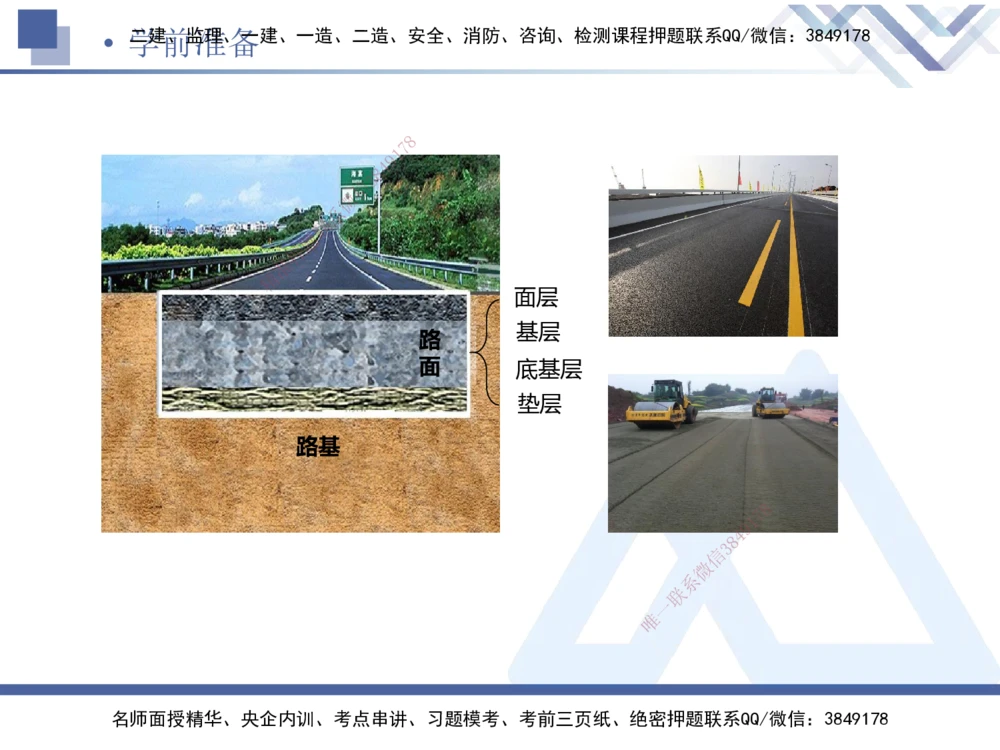

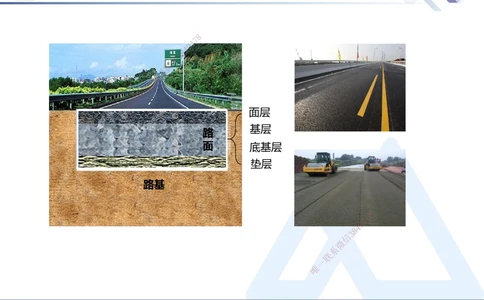

面层
基层
路
面 底基层
垫层
路基
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•
学二建前、监准理、备一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

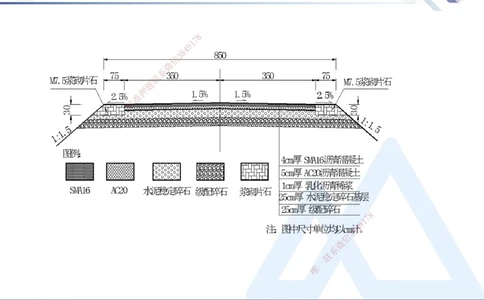

8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•
考二建点、监目理、录一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微 2.1.1 路面基层（底基层）用料要求
系
联
题
押
准 2.1.2 路面粒料基层（底基层）施工
精
2.1 路面基层（底基层）施工
2.1.3 路面沥青稳定基层施工
2.2 沥青路面施工
2.1.4 路面无机结合料稳定基层（底基层）施工
第2章
2.3 水泥混凝土路面施 工
路面工程
2.4 中央分隔带及路肩施工
1
7 8
9
8
4
信
3
微
2.5 路面工程质量通病及防治措施 系
联
一
唯

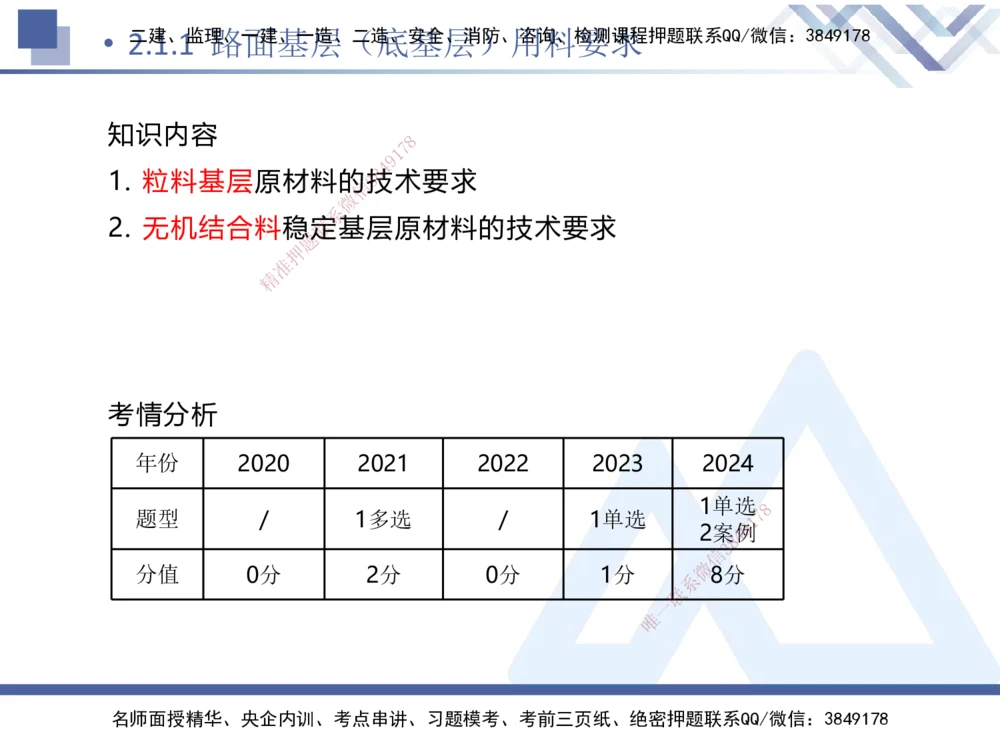

名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178
知识内容
8
7
1
9
4
8
1. 粒料基层原材料的3技术要求
信
微
系
2. 无机结合料稳联定基层原材料的技术要求
题
押
准
精
考情分析
年份 2020 2021 2022 2023 2024
1单选8
题型 / 1多选 / 1单选 1 7
2案
8
4例9
信
3
分值 0分 2分 0分 1分
系
微 8分
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

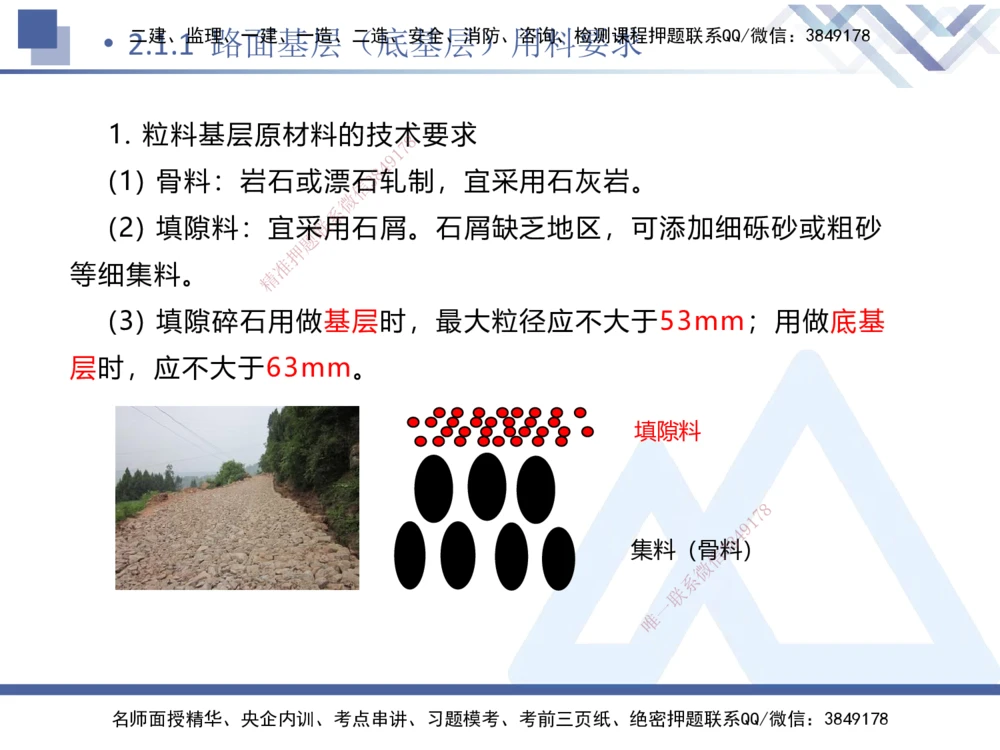

1. 粒料基层原材料的技术 要求
8
7
1
9
4
8
(1) 骨料：岩石或漂石3轧制，宜采用石灰岩。
信
微
系
(2) 填隙料：宜采联用石屑。石屑缺乏地区，可添加细砾砂或粗砂
题
押
准
等细集料。 精
(3) 填隙碎石用 做基层时，最大粒径应不大于53mm；用做底基
层时，应不大于63mm 。
填隙料
8
1
7
9
8
4
集料（骨信 3料）
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178
2. 无机结合料稳定基层原 材料的技术要求
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
水泥 石灰 粉煤灰
8
1
7
细集料 粗集料 水
8
4 9
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

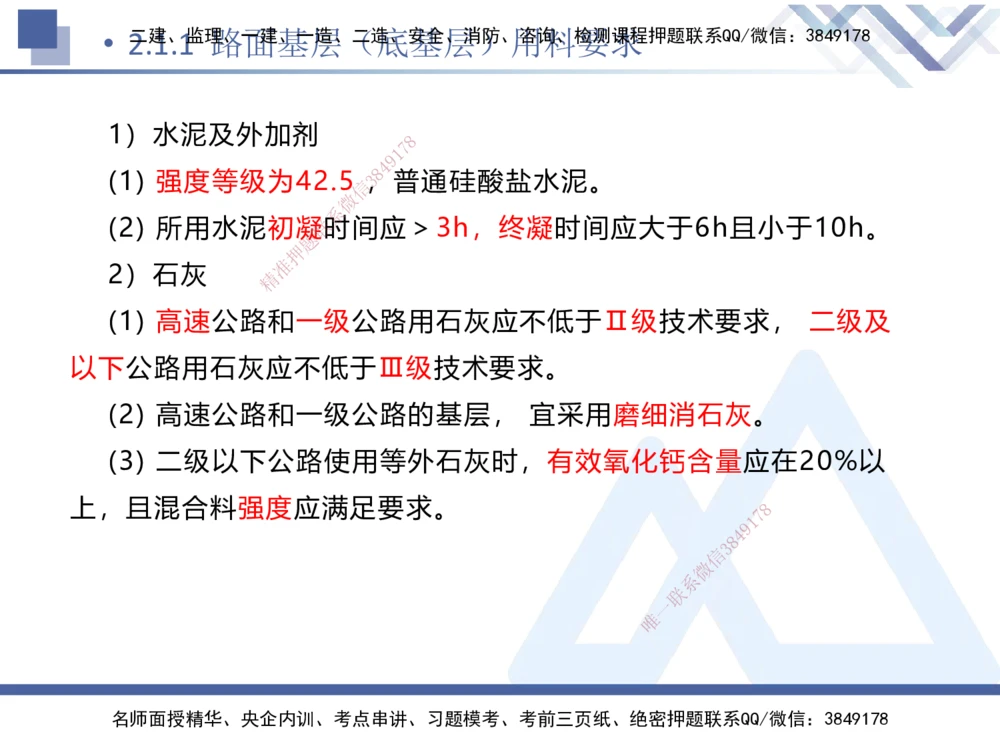

1）水泥及外加剂
8
7
1
9
4
8
(1) 强度等级为42.5 3，普通硅酸盐水泥。
信
微
系
(2) 所用水泥初凝联时间应＞3h，终凝时间应大于6h且小于10h。
题
押
准
2）石灰 精
(1) 高速公路和 一级公路用石灰应不低于Ⅱ级技术要求， 二级及
以下公路用石灰应不低 于Ⅲ级技术要求。
(2) 高速公路和一级公路 的基层， 宜采用磨细消石灰。
(3) 二级以下公路使用等外 石灰时，有效氧化钙含量应在20%以
上，且混合料强度应满足要求。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

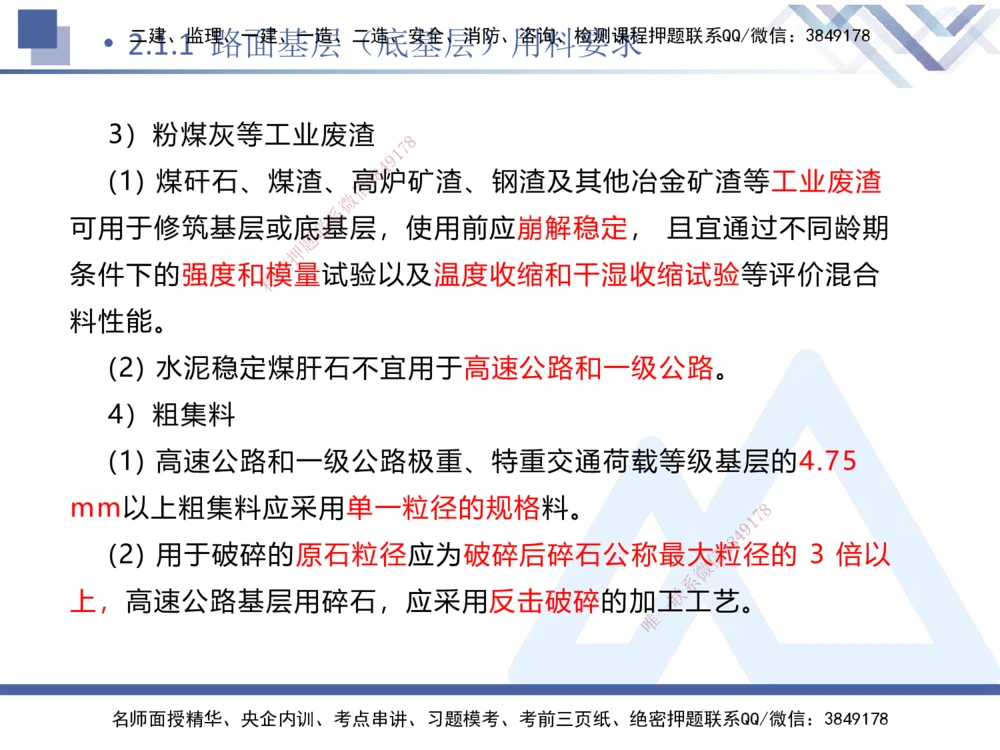

3）粉煤灰等工业废渣
8
7
1
9
4
8
(1) 煤矸石、煤渣、高3炉矿渣、钢渣及其他冶金矿渣等工业废渣
信
微
系
可用于修筑基层或底联基层，使用前应崩解稳定， 且宜通过不同龄期
题
押
准
条件下的强度和精模量试验以及温度收缩和干湿收缩试验等评价混合
料性能。
(2) 水泥稳定煤肝石 不宜用于高速公路和一级公路。
4）粗集料
(1) 高速公路和一级公路极 重、特重交通荷载等级基层的4.75
mm以上粗集料应采用单一粒径的 规格料。 8
1
7
9
8
4
(2) 用于破碎的原石粒径应为破碎后 碎石公称最大信粒
3
径的 3 倍以
微
系
上，高速公路基层用碎石，应采用反击破 碎的加工
联
工艺。
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

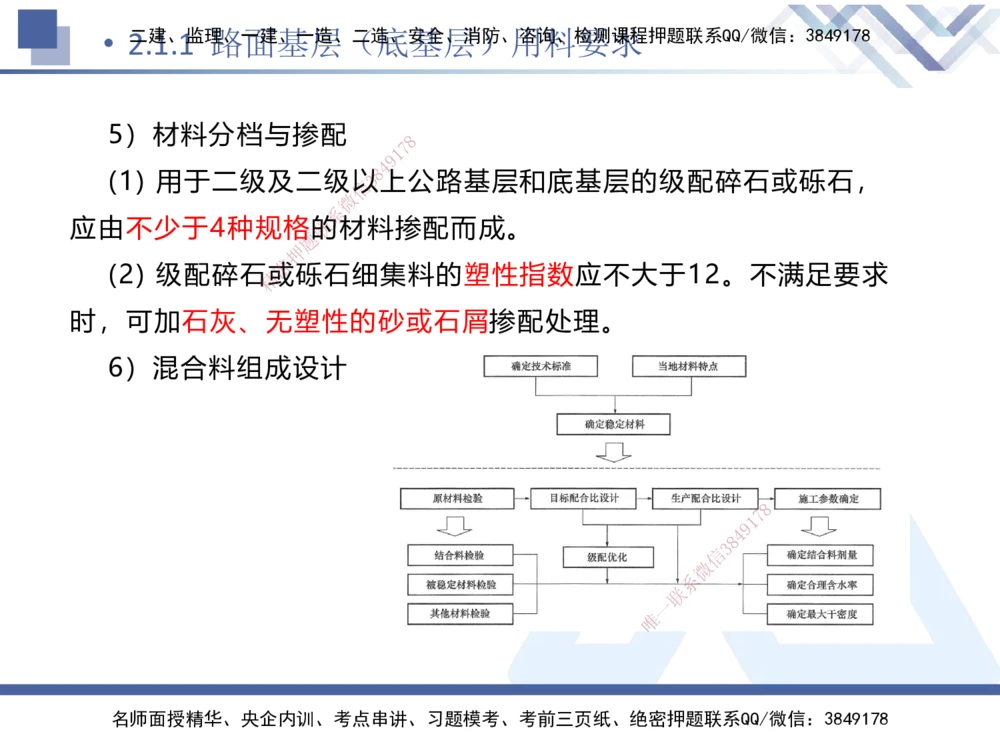

5）材料分档与掺配
8
7
1
9
4
8
(1) 用于二级及二级以3上公路基层和底基层的级配碎石或砾石，
信
微
系
应由不少于4种规格联的材料掺配而成。
题
押
准
(2) 级配碎石精或砾石细集料的塑性指数应不大于12。不满足要求
时，可加石灰、无 塑性的砂或石屑掺配处理。
6）混合料组成设计
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

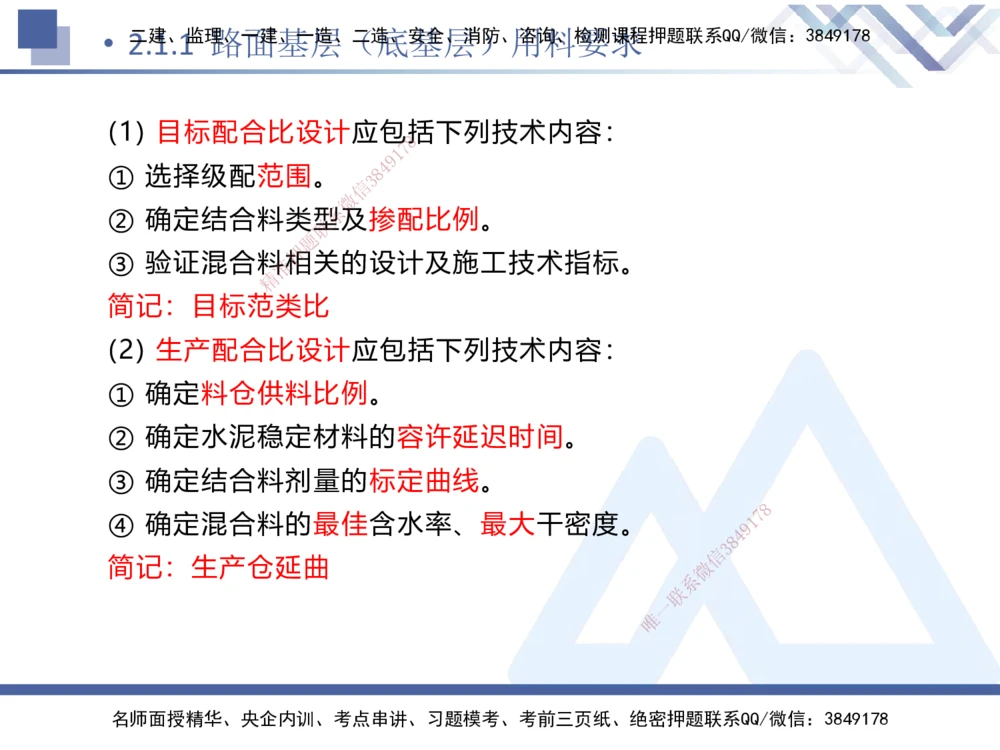

(1) 目标配合比设计应包 括下列技术内容：
8
7
1
9
4
① 选择级配范围。 8
3
信
微
② 确定结合料类型系及掺配比例。
联
题
押
③ 验证混合料准相关的设计及施工技术指标。
精
简记：目标范 类比
(2) 生产配合比设 计应包括下列技术内容：
① 确定料仓供料比例 。
② 确定水泥稳定材料的容许延迟时间。
③ 确定结合料剂量的标定曲线。
8
④ 确定混合料的最佳含水率、最 大干密度。 1
7
9
8
4
信
3
简记：生产仓延曲 微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

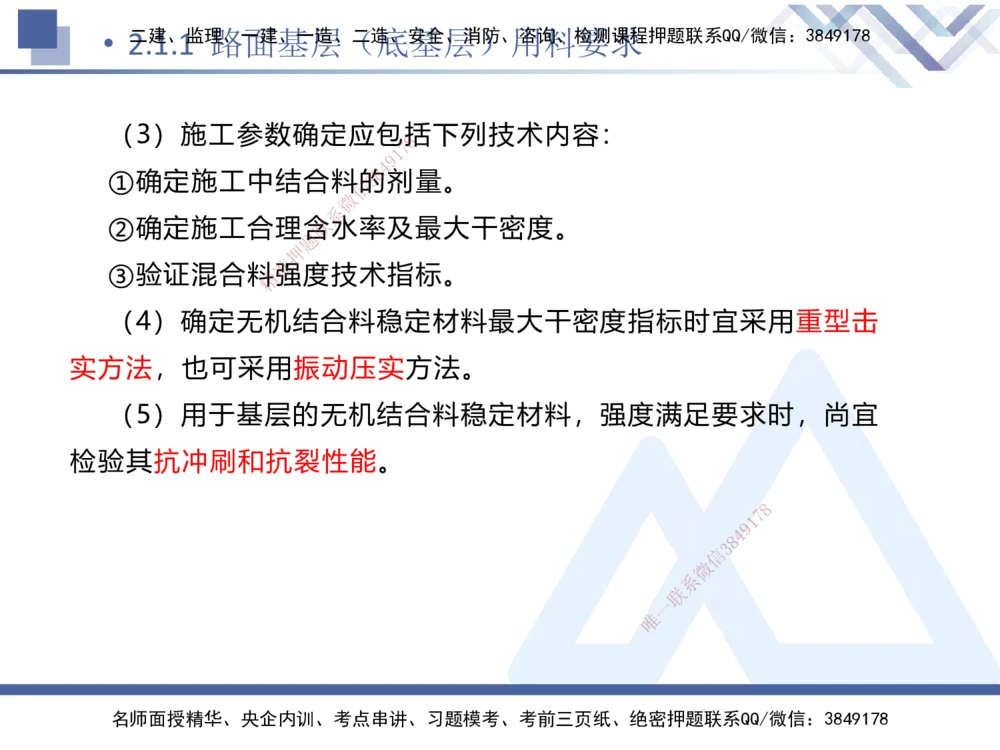

（3）施工参数确定应包括 下列技术内容：
8
7
1
9
4
8
①确定施工中结合料的3 剂量。
信
微
系
②确定施工合理含联水率及最大干密度。
题
押
准
③验证混合料精强度技术指标。
（4）确定无机 结合料稳定材料最大干密度指标时宜采用重型击
实方法，也可采用振动 压实方法。
（5）用于基层的无机结 合料稳定材料，强度满足要求时，尚宜
检验其抗冲刷和抗裂性能。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.1监 理路、一面建基、一层造、（二造底、安基全层、消）防、用咨询料、检要测求课程押题联系QQ/微信：3849178

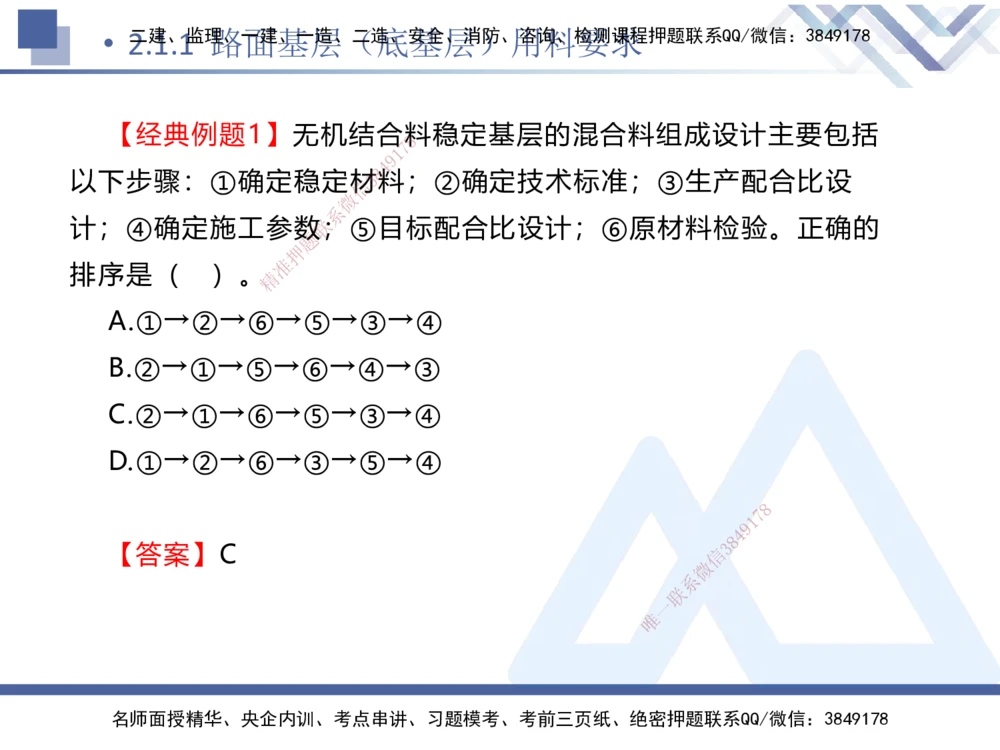

【经典例题1】无机结合料 稳定基层的混合料组成设计主要包括
8
7
1
9
4
8
以下步骤：①确定稳定材3料；②确定技术标准；③生产配合比设
信
微
系
计；④确定施工参数联；⑤目标配合比设计；⑥原材料检验。正确的
题
押
准
排序是（ ）。精
A.①→②→⑥→ ⑤→③→④
B.②→①→⑤→⑥→ ④→③
C.②→①→⑥→⑤→③ →④
D.①→②→⑥→③→⑤→④
8
1
7
9
8
4
【答案】C 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•

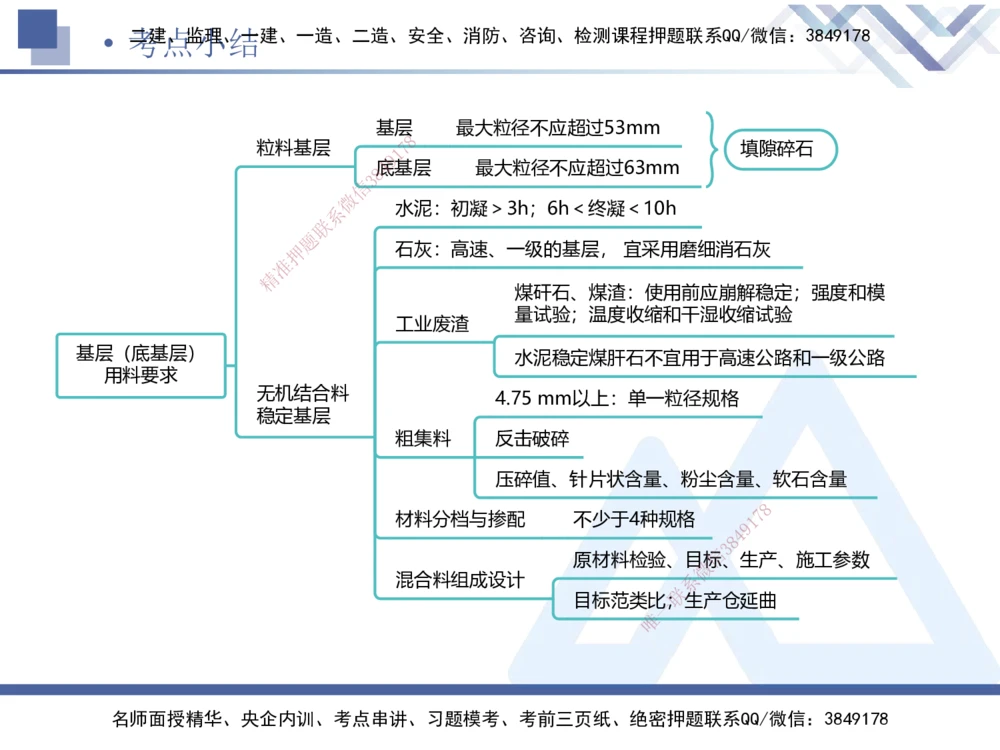

考二建点、监小理、结一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
基层 最大粒径不应超过53mm
8
粒料基层 1 7 填隙碎石
9
8 4底基层 最大粒径不应超过63mm
3
信
微
系 水泥：初凝＞3h；6h＜终凝＜10h
联
题
押 石灰：高速、一级的基层， 宜采用磨细消石灰
准
精
煤矸石、煤渣：使用前应崩解稳定；强度和模
量试验；温度收缩和干湿收缩试验
工业废渣
基层（底基层） 水泥稳定煤肝石不宜用于高速公路和一级公路
用料要求
无机结合料 4.75 mm以上：单一粒径规格
稳定基层
粗 集料 反击破碎
压碎值、针片状含量、粉尘含量、软石含量
8
材料分档与掺 配 不少于4种规格 1
7
9
8
4
信
3
原材料检验、目标、生产、施工参数
微
混合料组成设计 系
目标范类比一
联
；生产仓延曲
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178

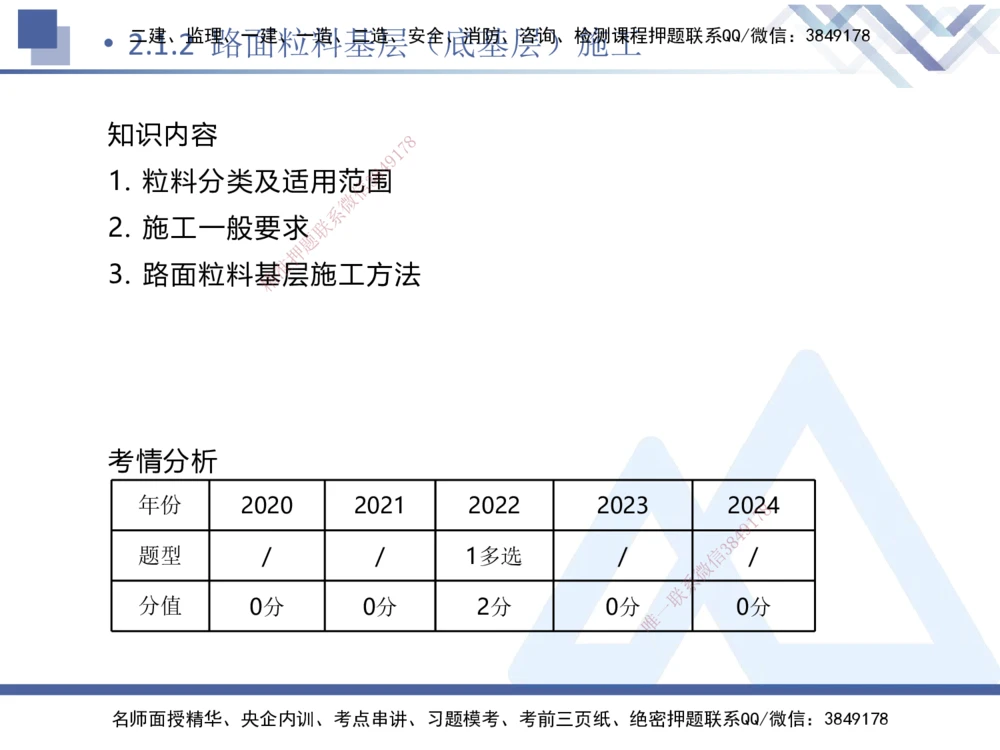

知识内容
8
7
1
9
4
8
1. 粒料分类及适用范3围
信
微
系
2. 施工一般要求联
题
押
准
3. 路面粒料基精层施工方法
考情分析
年份 2020 2021 2 022 2023 20284
1
7
9
8
4
题型 / / 1多选 / 信 3 /
微
系
分值 0分 0分 2分 0分 一
联
0分
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178

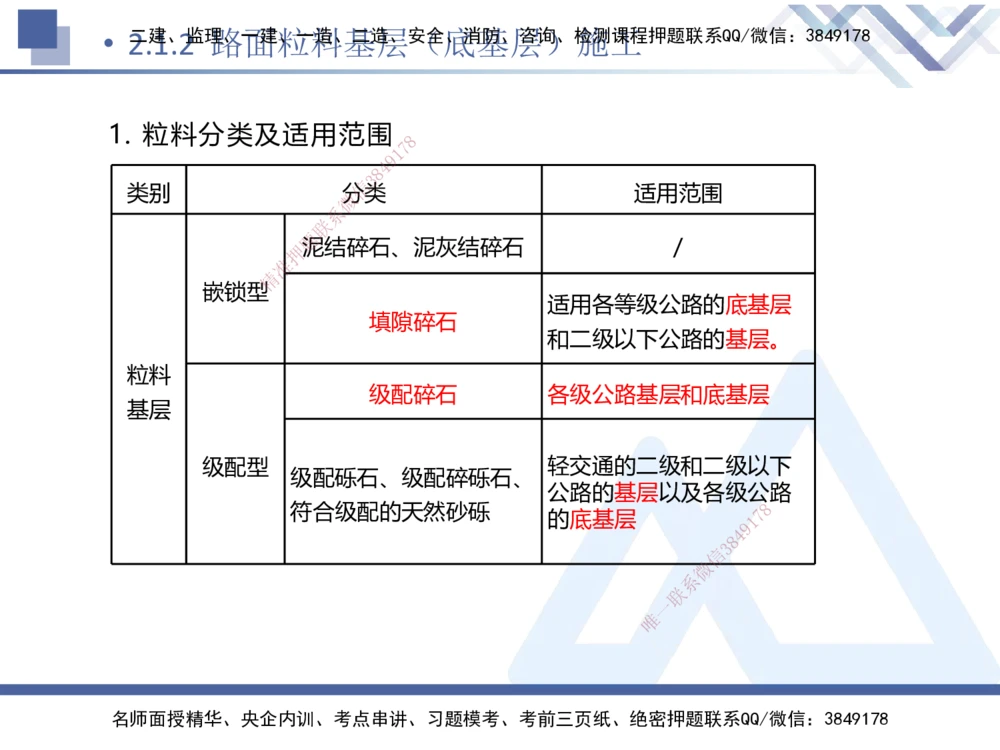

1. 粒料分类及适用范围
8
7
1
9
4
8
3
信
类别 分类 适用范围
微
系
联
题
押泥结碎石、泥灰结碎石 /
准
精
嵌锁型
适用各等级公路的底基层
填隙碎石
和二级以下公路的基层。
粒料
级配碎石 各级公路基层和底基层
基层
级配型 轻交通的二级和二级以下
级配砾石、级配 碎砾石、
公路的基层以及各级公路
符合级配的天然砂砾 的底基层 1 7 8
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178
2. 施工一般要求
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178

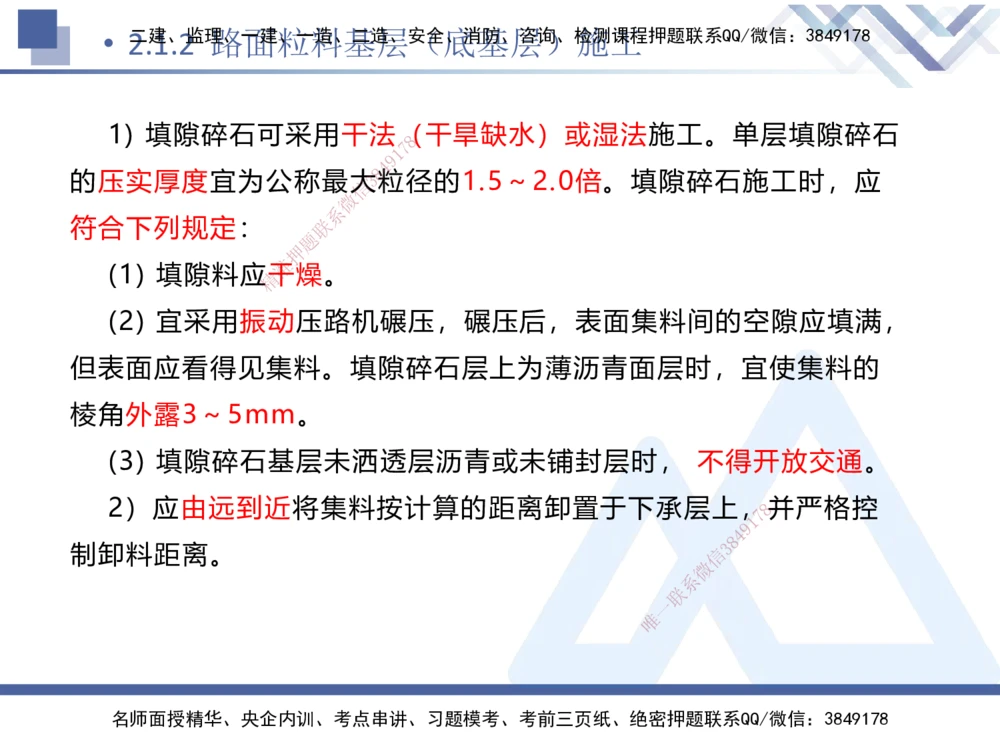

1) 填隙碎石可采用干法（ 干旱缺水）或湿法施工。单层填隙碎石
8
7
1
9
4
8
的压实厚度宜为公称最大3粒径的1.5～2.0倍。填隙碎石施工时，应
信
微
系
符合下列规定： 联
题
押
准
(1) 填隙料应精干燥。
(2) 宜采用振动 压路机碾压，碾压后，表面集料间的空隙应填满，
但表面应看得见集料。 填隙碎石层上为薄沥青面层时，宜使集料的
棱角外露3～5mm。
(3) 填隙碎石基层未洒透层 沥青或未铺封层时， 不得开放交通。
2）应由远到近将集料按计算的 距离卸置于下承层上，8并严格控
1
7
9
8
4
制卸料距离。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178

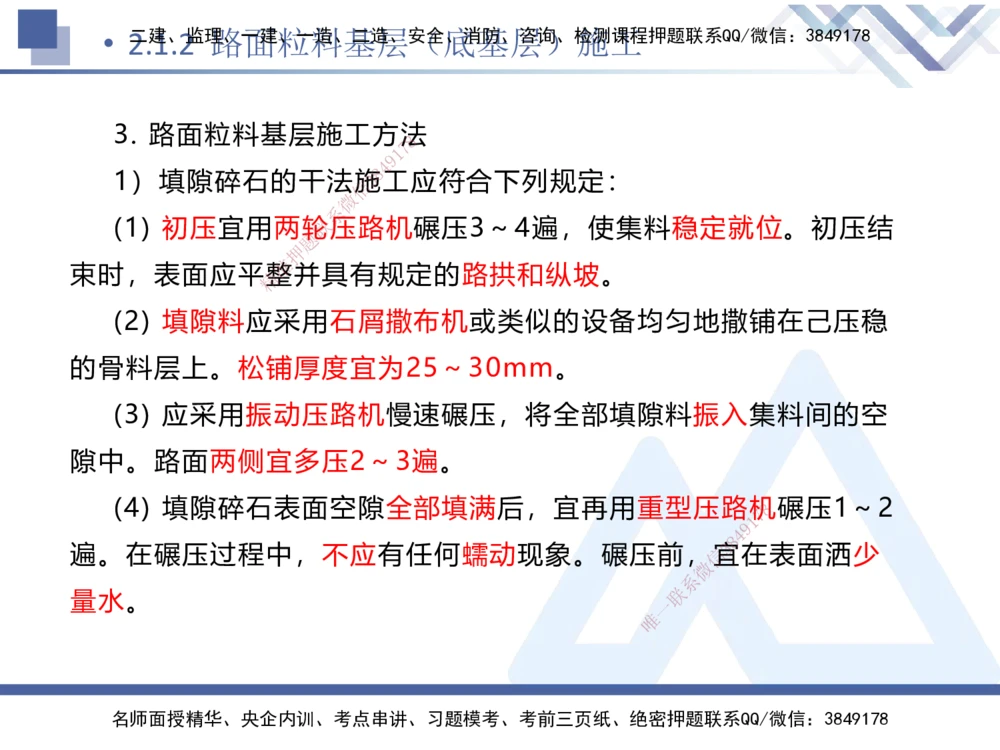

3. 路面粒料基层施工方法
8
7
1
9
4
8
1）填隙碎石的干法施3工应符合下列规定：
信
微
系
(1) 初压宜用两轮联压路机碾压3～4遍，使集料稳定就位。初压结
题
押
准
束时，表面应平精整并具有规定的路拱和纵坡。
(2) 填隙料应采 用石屑撒布机或类似的设备均匀地撒铺在己压稳
的骨料层上。松铺厚度 宜为25～30mm。
(3) 应采用振动压路机 慢速碾压，将全部填隙料振入集料间的空
隙中。路面两侧宜多压2～3遍 。
(4) 填隙碎石表面空隙全部填满 后，宜再用重型压路机8碾压1～2
1
7
9
8
4
遍。在碾压过程中，不应有任何蠕动现 象。碾压前，信宜
3
在表面洒少
微
系
量水。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178

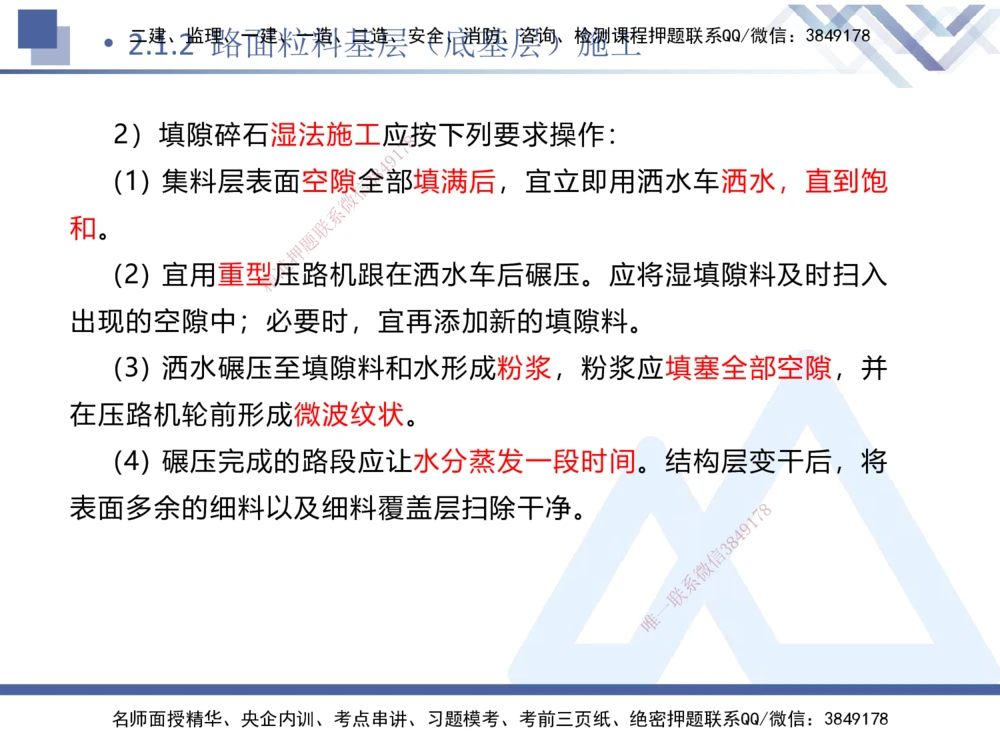

2）填隙碎石湿法施工应 按下列要求操作：
8
7
1
9
4
8
(1) 集料层表面空隙全3部填满后，宜立即用洒水车洒水，直到饱
信
微
系
和。 联
题
押
准
(2) 宜用重型精压路机跟在洒水车后碾压。应将湿填隙料及时扫入
出现的空隙中；必 要时，宜再添加新的填隙料。
(3) 洒水碾压至填隙 料和水形成粉浆，粉浆应填塞全部空隙，并
在压路机轮前形成微波纹状 。
(4) 碾压完成的路段应让水 分蒸发一段时间。结构层变干后，将
表面多余的细料以及细料覆盖层扫 除干净。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.2监 理路、一面建粒、一料造、基二造层、安（全底、消基防、层咨询）、检施测工课程押题联系QQ/微信：3849178

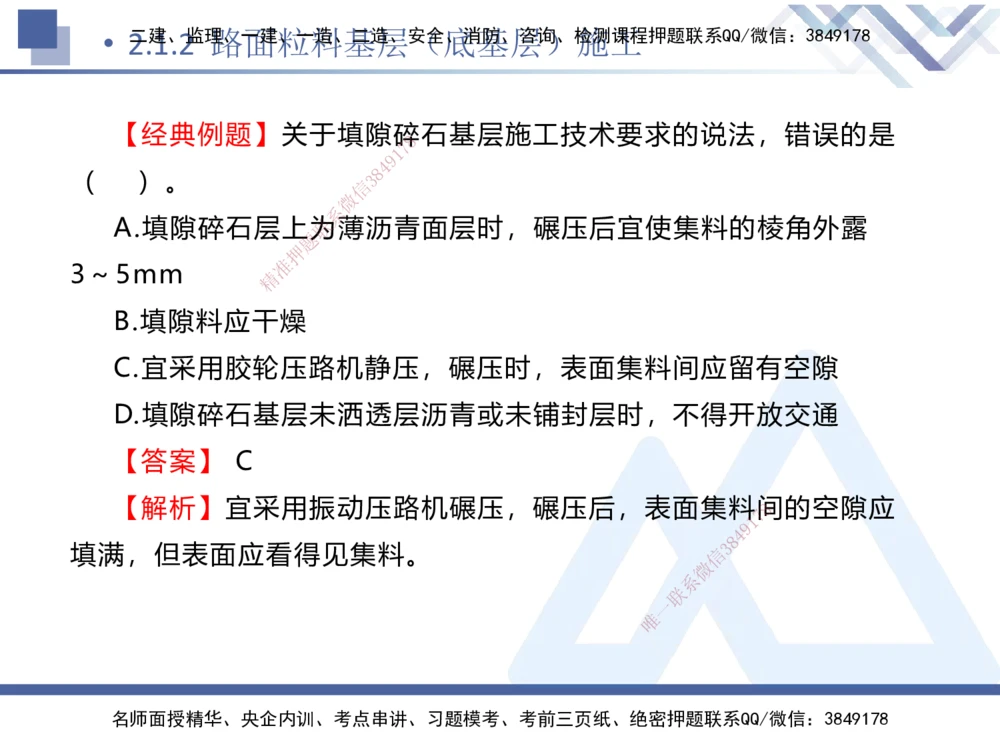

【经典例题】关于填隙碎 石基层施工技术要求的说法，错误的是
8
7
1
9
4
8
（ ）。 3
信
微
系
A.填隙碎石层上联为薄沥青面层时，碾压后宜使集料的棱角外露
题
押
准
3～5mm 精
B.填隙料应干燥
C.宜采用胶轮压路 机静压，碾压时，表面集料间应留有空隙
D.填隙碎石基层未洒透 层沥青或未铺封层时，不得开放交通
【答案】 C
【解析】宜采用振动压路机碾 压，碾压后，表面集料8间的空隙应
1
7
9
8
4
填满，但表面应看得见集料。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•

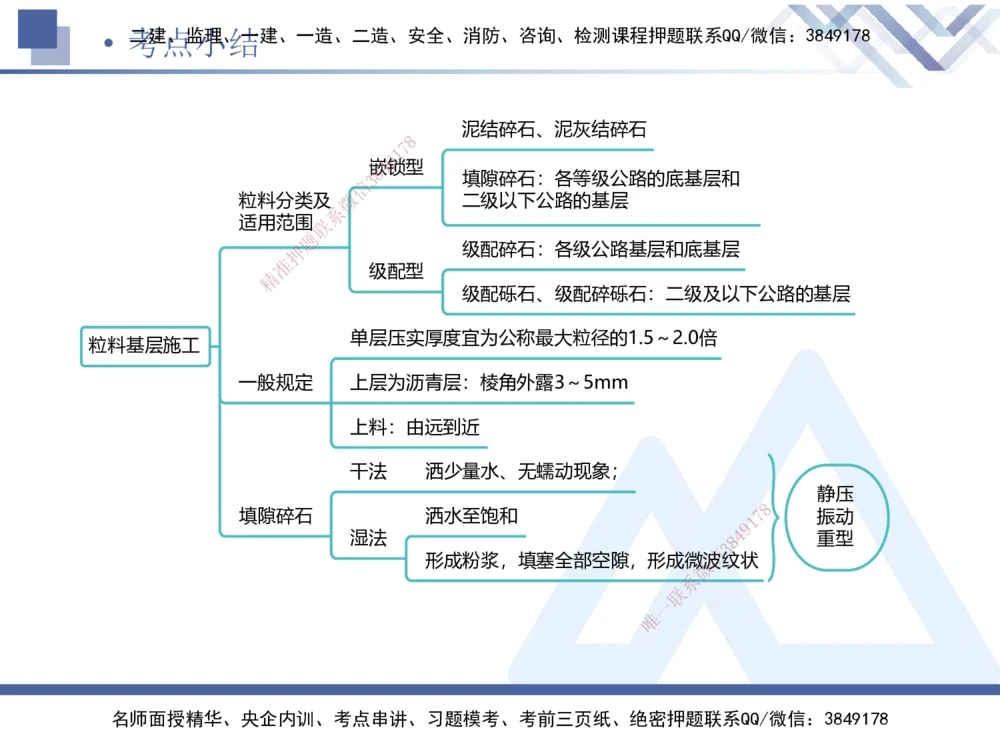

考二建点、监小理、结一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
泥结碎石、泥灰结碎石
8
7
1
9
8嵌4锁型
3 填隙碎石：各等级公路的底基层和
信
粒料分类及微 二级以下公路的基层
系
适用范围联
题
押 级配碎石：各级公路基层和底基层
准
精 级配型
级配砾石、级配碎砾石：二级及以下公路的基层
单层压实厚度宜为公称最大粒径的1.5～2.0倍
粒料基层施工
一般规定 上 层为沥青层：棱角外露3～5mm
上料： 由远到近
干法 洒少 量水、无蠕动现象；
静压
8
填隙碎石 洒水至饱 和 1 7 振动
9
湿法 8 4 重型
信
3
形成粉浆，填塞全部空隙，形成微波纹状
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

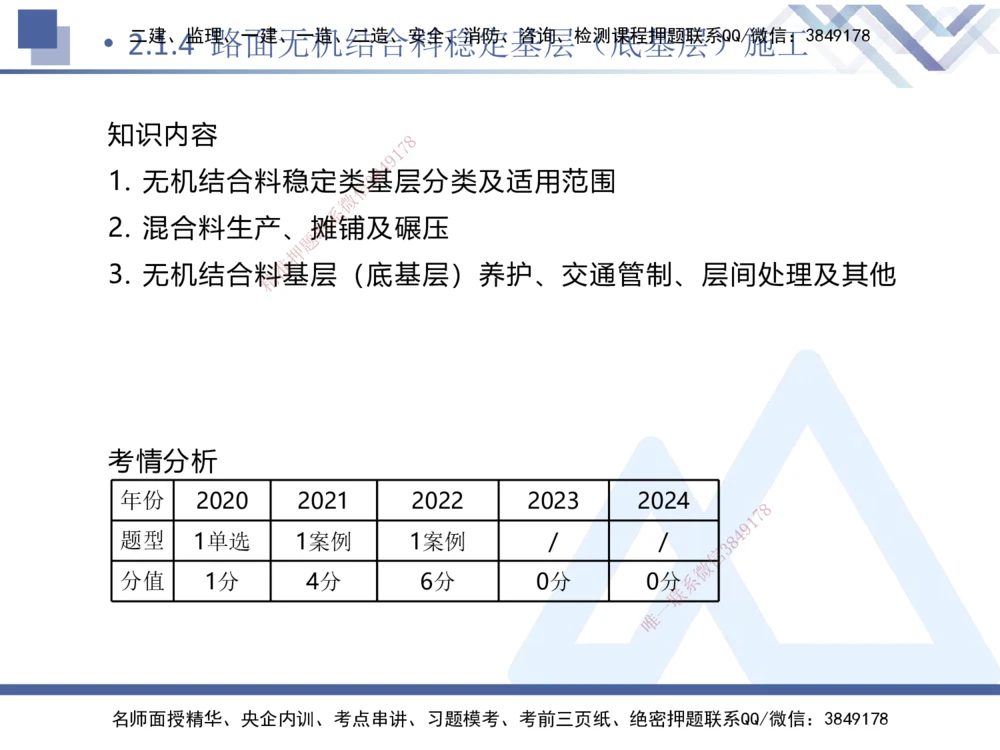

知识内容
8
7
1
9
4
8
1. 无机结合料稳定类3基层分类及适用范围
信
微
系
2. 混合料生产、联摊铺及碾压
题
押
准
3. 无机结合料精基层（底基层）养护、交通管制、层间处理及其他
考情分析
年份 2020 2021 2022 2023 2024
8
1
7
9
题型 1单选 1案例 1案例 / / 8 4
信
3
微
分值 1分 4分 6分 0分 0分系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

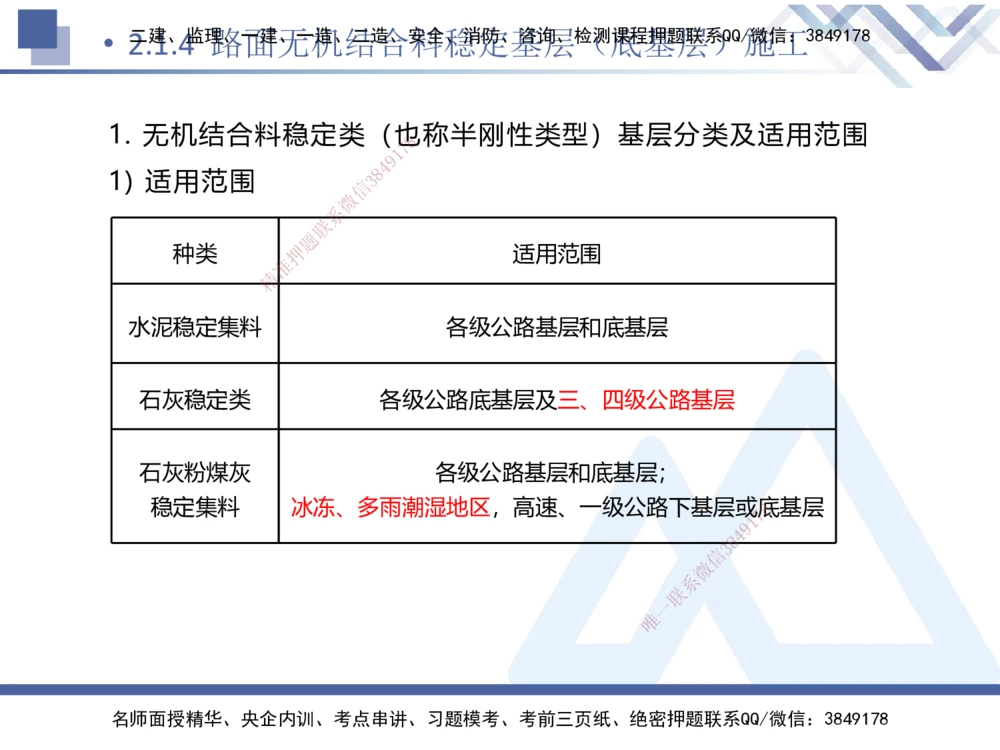

1. 无机结合料稳定类（也 称半刚性类型）基层分类及适用范围
8
7
1
9
4
8
1) 适用范围 3
信
微
系
联
题
种类 押 适用范围
准
精
水泥稳定集料 各级公路基层和底基层
石灰稳定类 各级公路底基层及三、四级公路基层
石灰粉煤灰 各 级公路基层和底基层；
稳定集料 冰冻、多雨潮湿地区 ，高速、一级公路下基层或8底基层
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

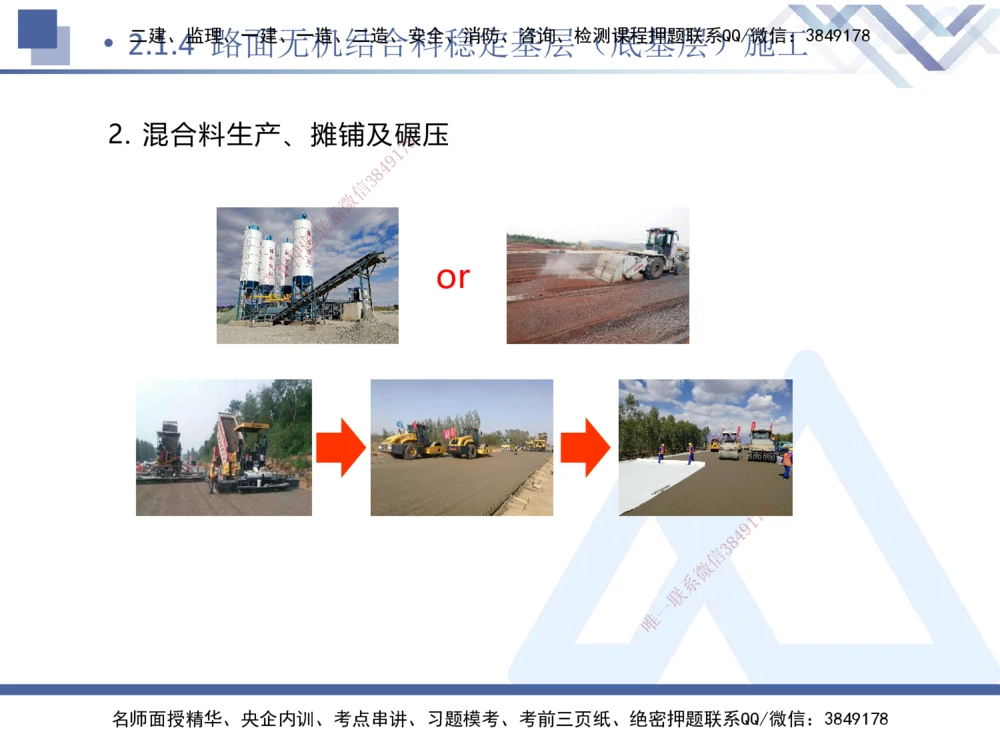

2. 混合料生产、摊铺及碾 压
8
7
1
9
4
8
3
信
微
系
联
题
押
准
or
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

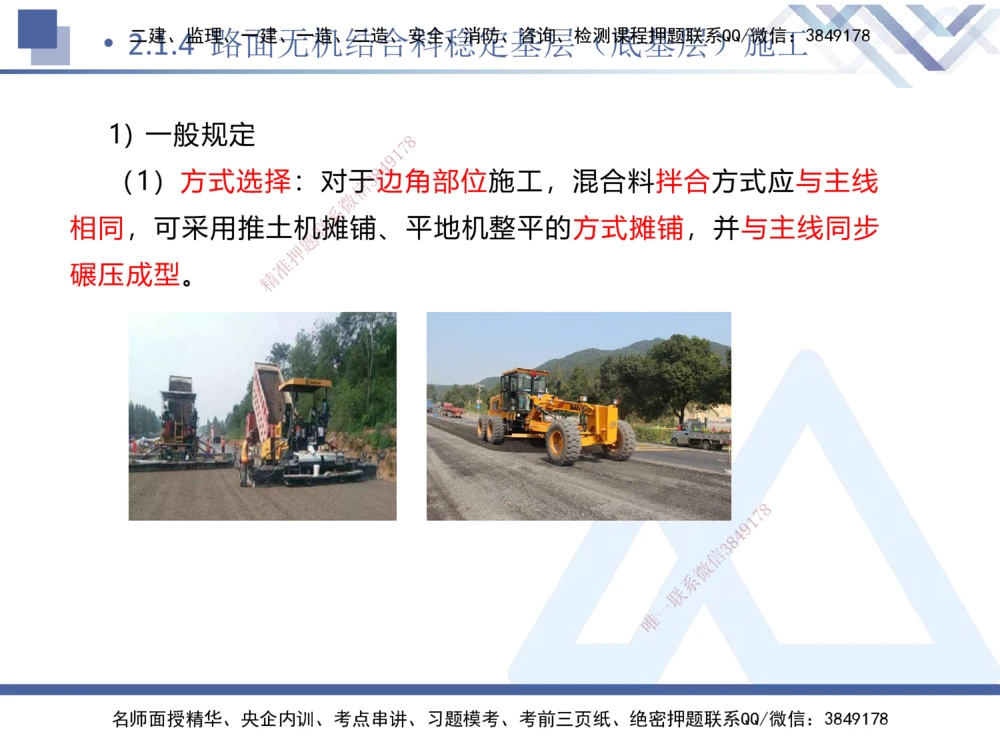

1) 一般规定
8
7
1
9
4
8
（1）方式选择：对于3边角部位施工，混合料拌合方式应与主线
信
微
系
相同，可采用推土机联摊铺、平地机整平的方式摊铺，并与主线同步
题
押
准
碾压成型。 精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

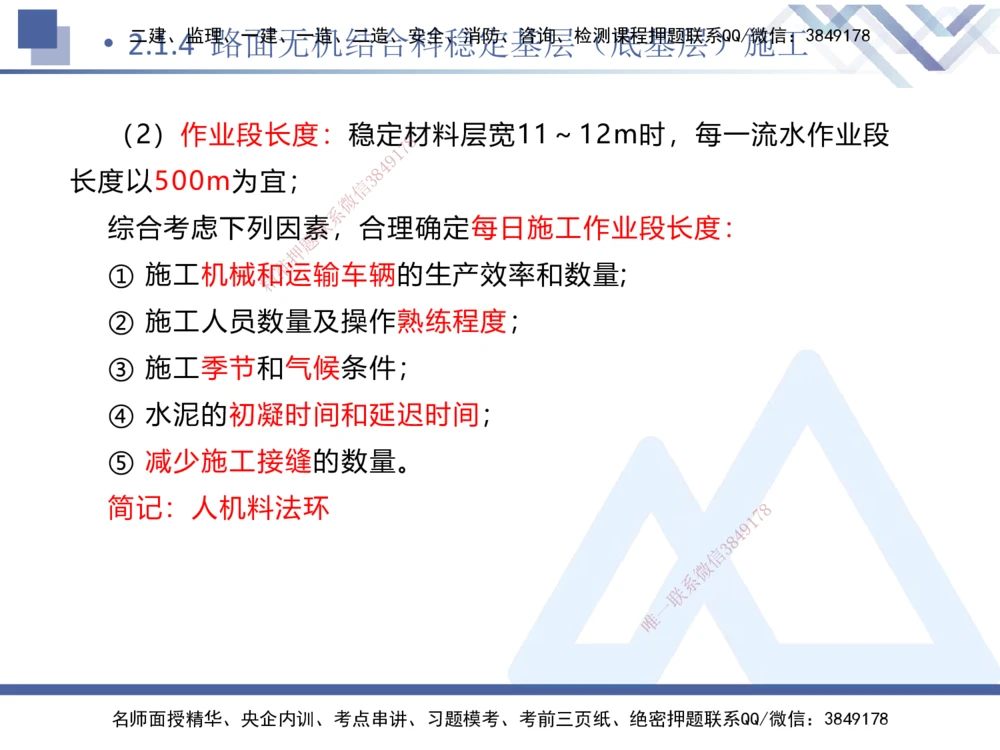

（2）作业段长度：稳定材 料层宽11～12m时，每一流水作业段
8
7
1
9
4
8
长度以500m为宜； 3
信
微
系
综合考虑下列因素联，合理确定每日施工作业段长度：
题
押
准
① 施工机械精和运输车辆的生产效率和数量;
② 施工人员数量 及操作熟练程度；
③ 施工季节和气候 条件；
④ 水泥的初凝时间和延 迟时间；
⑤ 减少施工接缝的数量。
简记：人机料法环 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

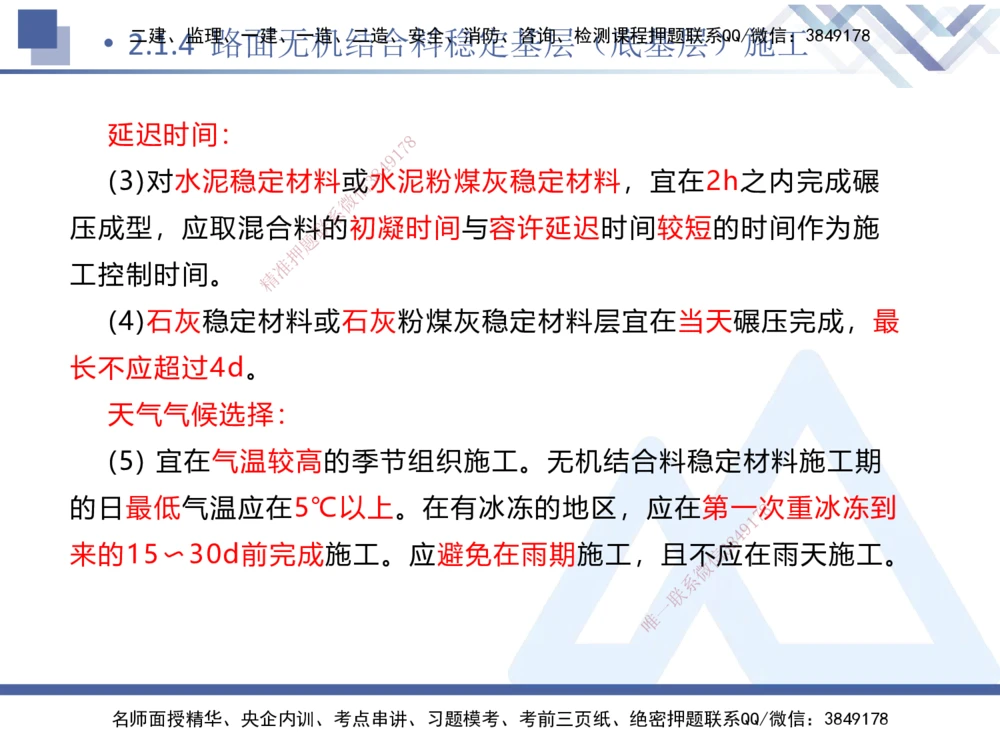

延迟时间：
8
7
1
9
4
8
(3)对水泥稳定材料或3水泥粉煤灰稳定材料，宜在2h之内完成碾
信
微
系
压成型，应取混合料联的初凝时间与容许延迟时间较短的时间作为施
题
押
准
工控制时间。 精
(4)石灰稳定材料 或石灰粉煤灰稳定材料层宜在当天碾压完成，最
长不应超过4d。
天气气候选择：
(5) 宜在气温较高的季节组 织施工。无机结合料稳定材料施工期
的日最低气温应在5℃以上。在有 冰冻的地区，应在第一8次重冰冻到
1
7
9
8
4
来的15〜30d前完成施工。应避免在雨 期施工，且不信
3
应在雨天施工。
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

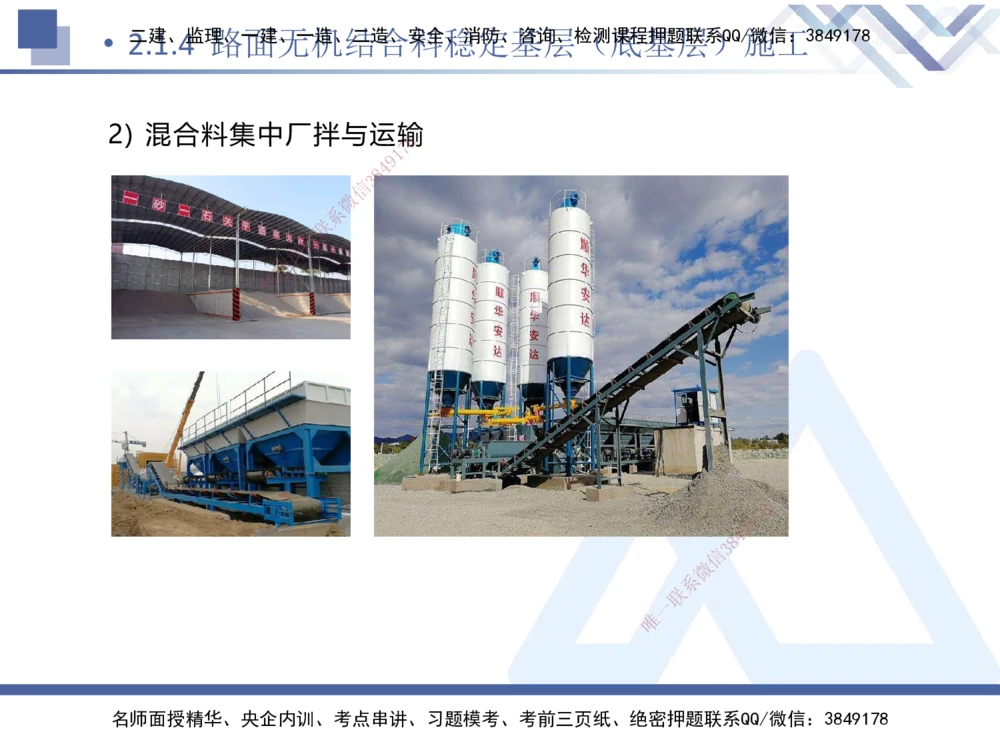

2) 混合料集中厂拌与运输
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178
(1) 混合料的拌和能力与 混合料摊铺能力应相匹配。
8
7
1
9
4
8
(2) 高速公路和一级公3路的拌和厂，场地应采用混凝土硬化，混
信
微
系
凝土强度等级应不低联于C15，厚度应不小于200mm。
题
押
准
(3) 细集料、精水泥、石灰、粉煤灰等原材料应有覆盖。对高速公
路和一级公路，上 述材料严禁露天堆放，应放置于专门搭建的防雨
棚内或库房内。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

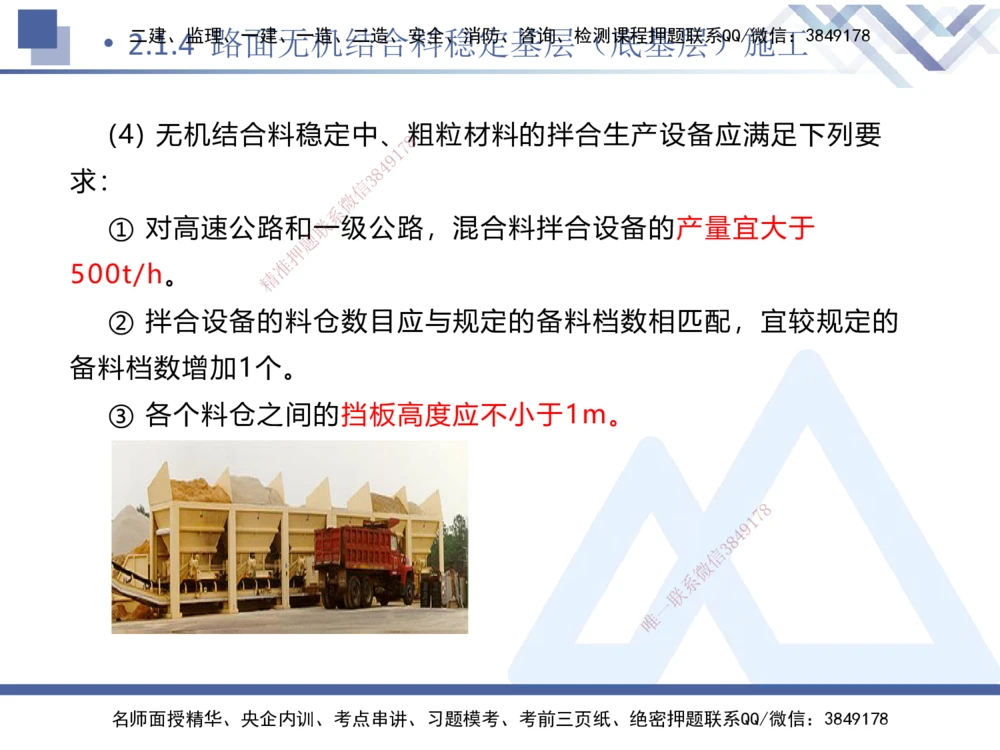

(4) 无机结合料稳定中、 粗粒材料的拌合生产设备应满足下列要
8
7
1
9
4
8
求： 3
信
微
系
① 对高速公路和联一级公路，混合料拌合设备的产量宜大于
题
押
准
500t/h。 精
② 拌合设备的料 仓数目应与规定的备料档数相匹配，宜较规定的
备料档数增加1个。
③ 各个料仓之间的挡板 高度应不小于1m。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

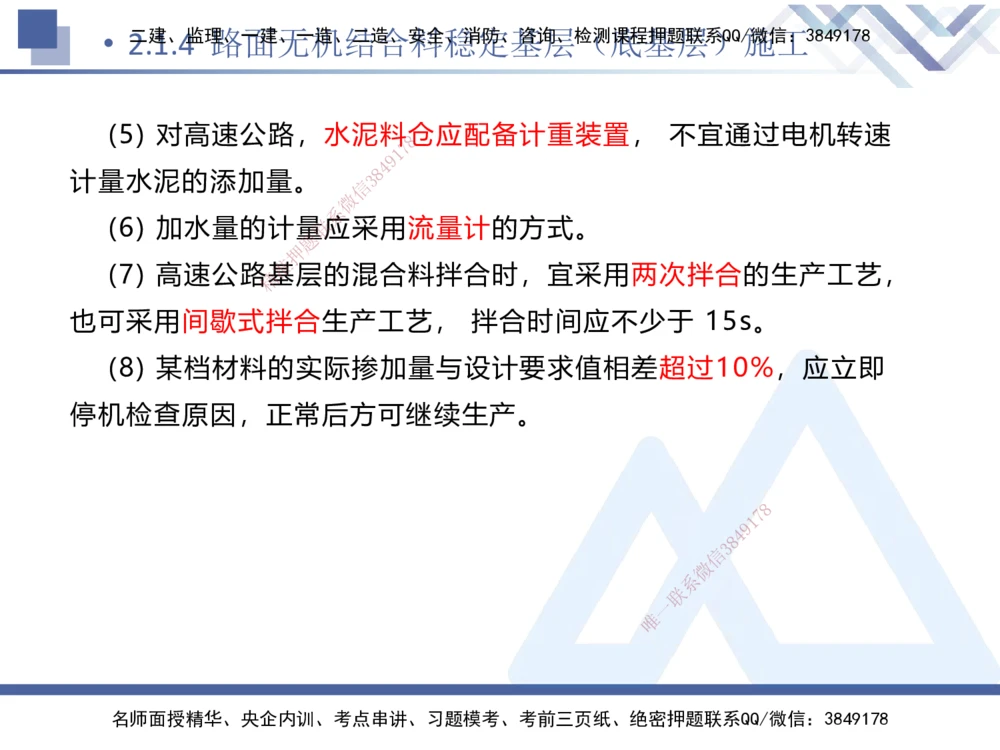

(5) 对高速公路，水泥料 仓应配备计重装置， 不宜通过电机转速
8
7
1
9
4
8
计量水泥的添加量。 3
信
微
系
(6) 加水量的计量联应采用流量计的方式。
题
押
准
(7) 高速公路精基层的混合料拌合时，宜采用两次拌合的生产工艺，
也可采用间歇式拌 合生产工艺， 拌合时间应不少于 15s。
(8) 某档材料的实际 掺加量与设计要求值相差超过10%，应立即
停机检查原因，正常后方可 继续生产。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

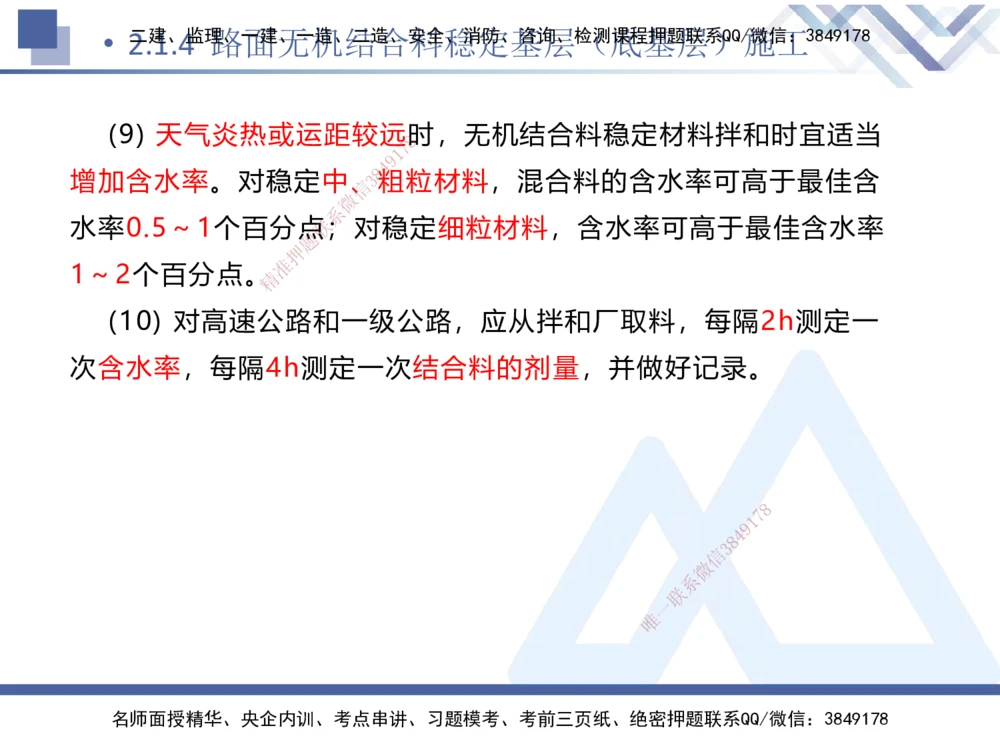

(9) 天气炎热或运距较远 时，无机结合料稳定材料拌和时宜适当
8
7
1
9
4
8
增加含水率。对稳定中、3粗粒材料，混合料的含水率可高于最佳含
信
微
系
水率0.5～1个百分点联；对稳定细粒材料，含水率可高于最佳含水率
题
押
准
1～2个百分点。精
(10) 对高速公路 和一级公路，应从拌和厂取料，每隔2h测定一
次含水率，每隔4h测定 一次结合料的剂量，并做好记录。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

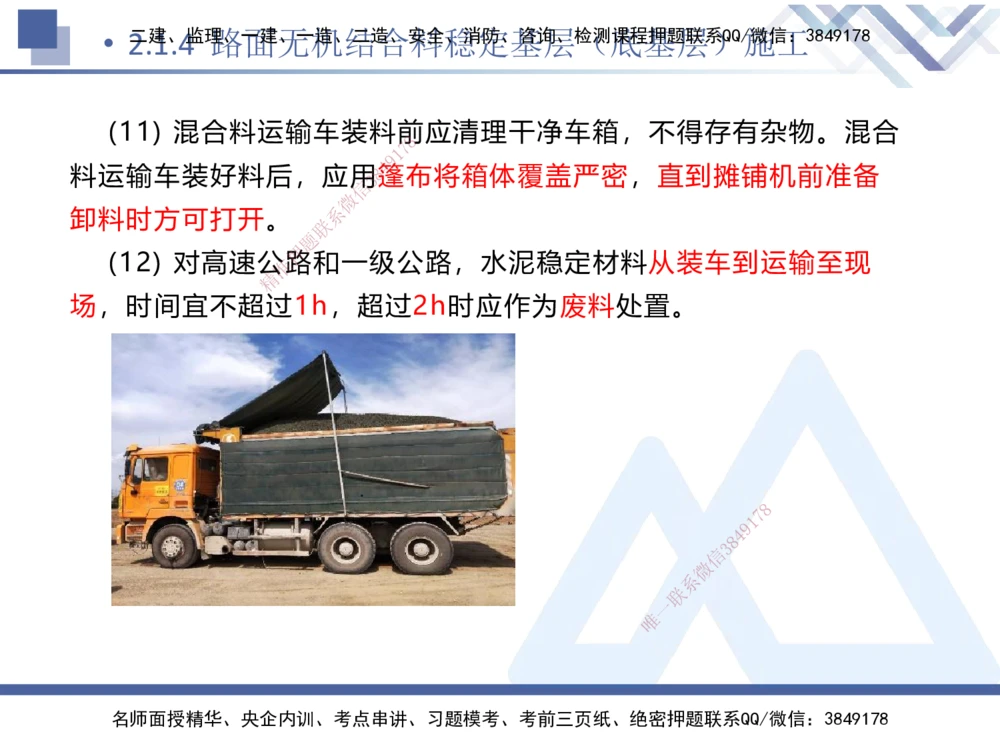

(11) 混合料运输车装料前 应清理干净车箱，不得存有杂物。混合
8
7
1
9
4
料运输车装好料后，应用8篷布将箱体覆盖严密，直到摊铺机前准备
3
信
微
卸料时方可打开。 系
联
题
押
(12) 对高速公准路和一级公路，水泥稳定材料从装车到运输至现
精
场，时间宜不超过 1h，超过2h时应作为废料处置。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178
3）摊铺机摊铺与碾压
8
7
1
9
4
8
(1)混合料摊铺应保证3足够的厚度，碾压成型后每层的摊铺厚度宜
信
微
系
不小于160mm,最大联厚度宜不大于200mm。
题
押
准
(2)下承层处精理：
下承层是稳定细 粒材料时，宜先将下承层顶面拉毛或采用凸块式
压路机碾压，再摊铺上 层混合料；
下承层是稳定中、粗粒 材料时，应先将下承层清理干净，并洒铺
水泥净浆，再摊铺上层混合料 。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

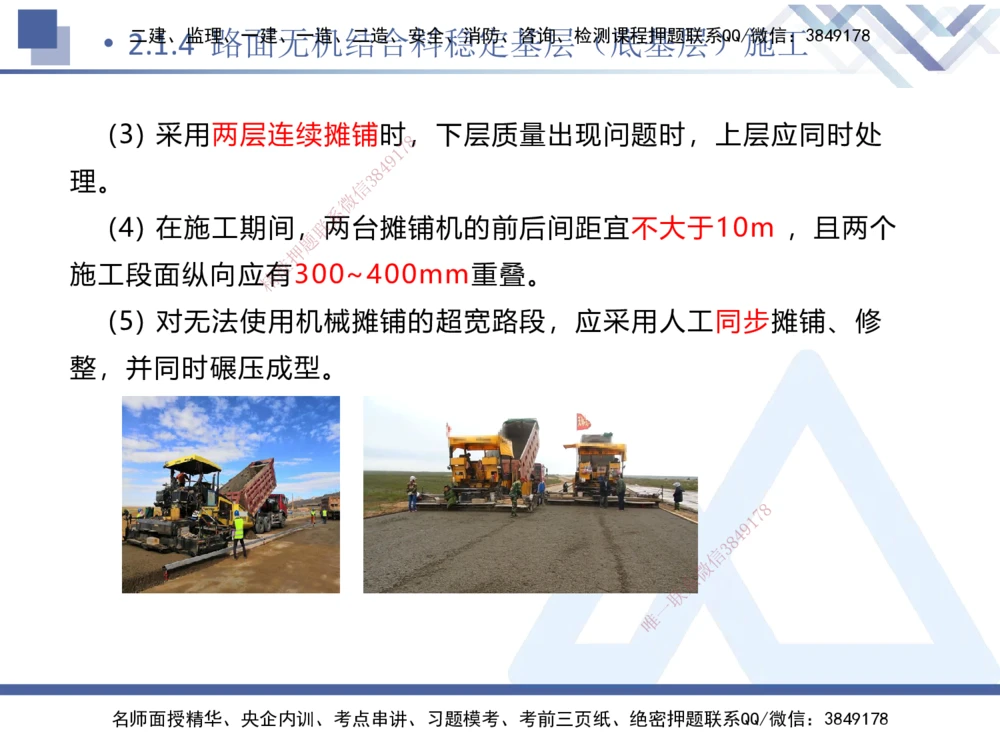

(3) 采用两层连续摊铺时 ，下层质量出现问题时，上层应同时处
8
7
1
9
4
8
理。 3
信
微
系
(4) 在施工期间，联两台摊铺机的前后间距宜不大于10m ，且两个
题
押
准
施工段面纵向应精有300~400mm重叠。
(5) 对无法使用 机械摊铺的超宽路段，应采用人工同步摊铺、修
整，并同时碾压成型。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

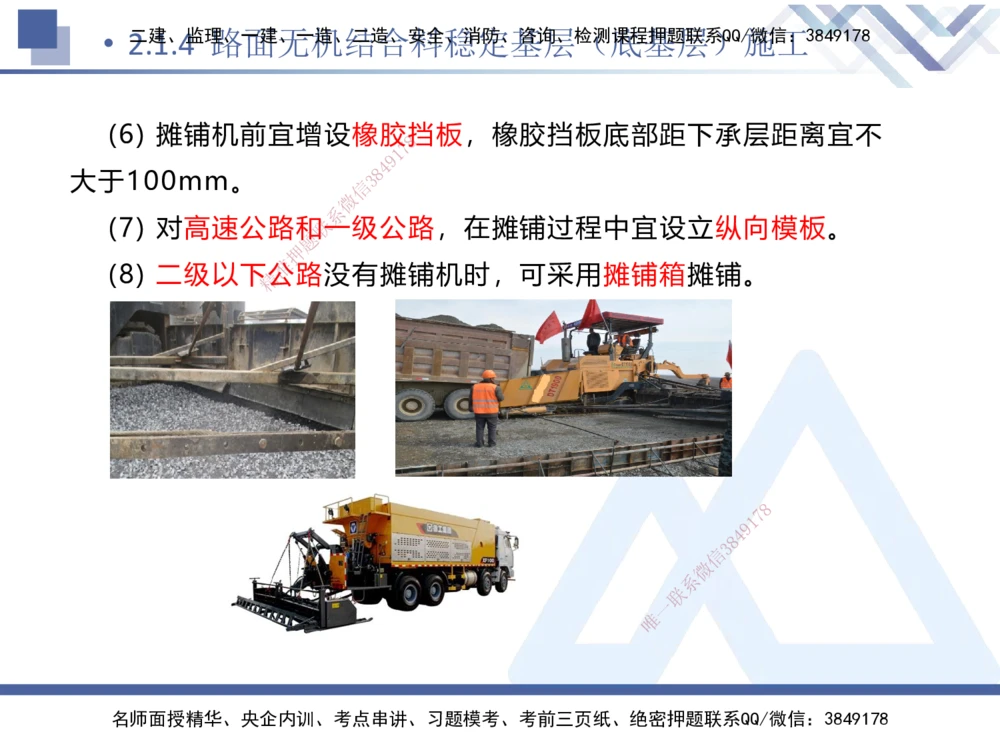

(6) 摊铺机前宜增设橡胶 挡板，橡胶挡板底部距下承层距离宜不
8
7
1
9
4
8
大于100mm。 3
信
微
系
(7) 对高速公路和联一级公路，在摊铺过程中宜设立纵向模板。
题
押
准
(8) 二级以下精公路没有摊铺机时，可采用摊铺箱摊铺。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178
(9) 水泥稳定材料结构层 施工时，应在混合料处于或略大于最佳
8
7
1
9
4
8
含水率的状态下碾压。气3候炎热干燥时，碾压时的含水率可比最佳
信
微
系
含水率增加0.5〜1.5联个百分点。
题
押
准
(10) 石灰稳精定材料和石灰粉煤灰稳定材料碾压时应处于最佳含水
率或略大于最佳含 水率状态，含水率宜增加1个百分点。
(11) 应根据施工情 况配备足够的碾压设备，并应符合下列规定：
① 双向四车道高速公路 或一级公路的半幅摊铺时，应配备不少于
4台重型压路机。
② 双向六车道的半幅摊铺时， 应配备不少于5台重型压8路机。
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

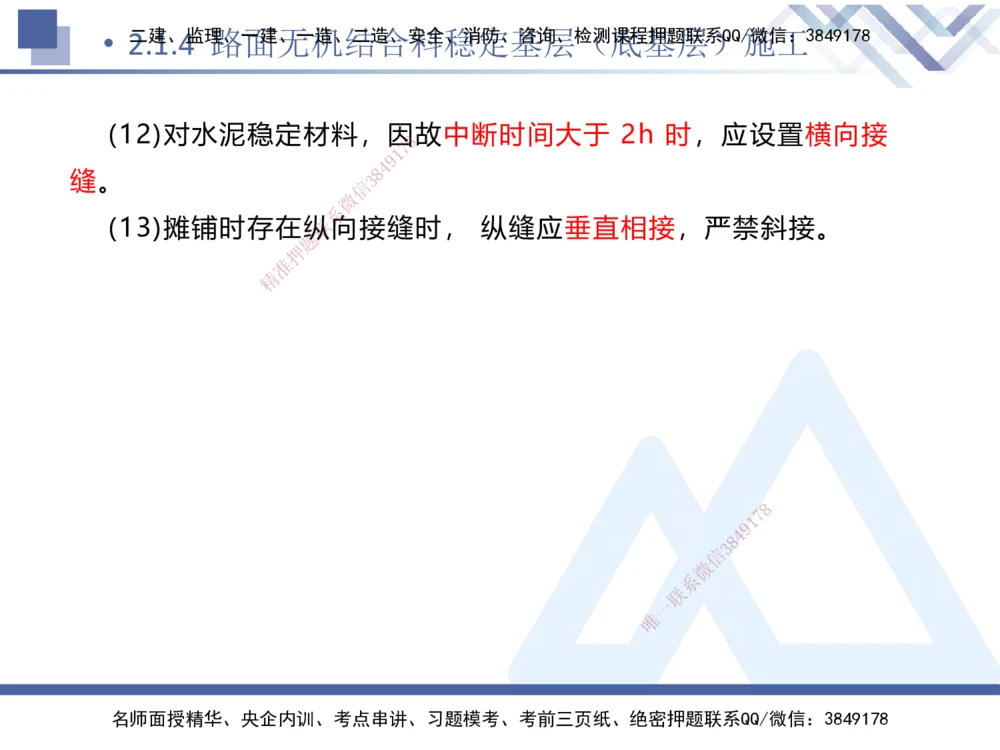

(12)对水泥稳定材料，因 故中断时间大于 2h 时，应设置横向接
8
7
1
9
4
8
缝。 3
信
微
系
(13)摊铺时存在纵联向接缝时， 纵缝应垂直相接，严禁斜接。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

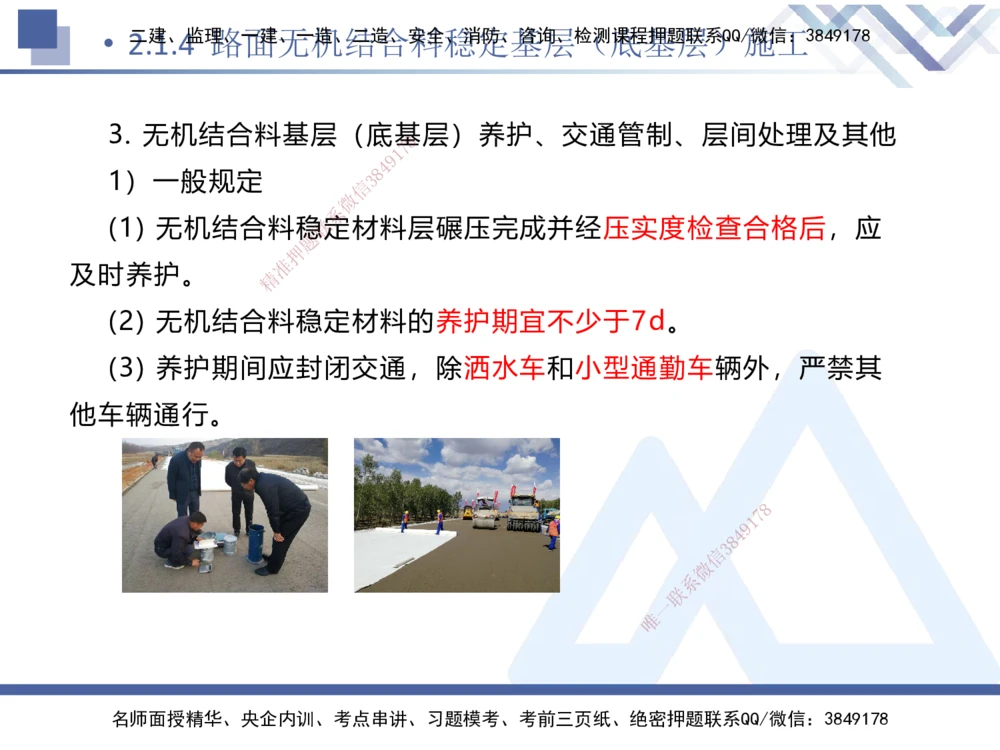

3. 无机结合料基层（底基 层）养护、交通管制、层间处理及其他
8
7
1
9
4
8
1）一般规定 3
信
微
系
(1) 无机结合料稳联定材料层碾压完成并经压实度检查合格后，应
题
押
准
及时养护。 精
(2) 无机结合料 稳定材料的养护期宜不少于7d。
(3) 养护期间应封闭 交通，除洒水车和小型通勤车辆外，严禁其
他车辆通行。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

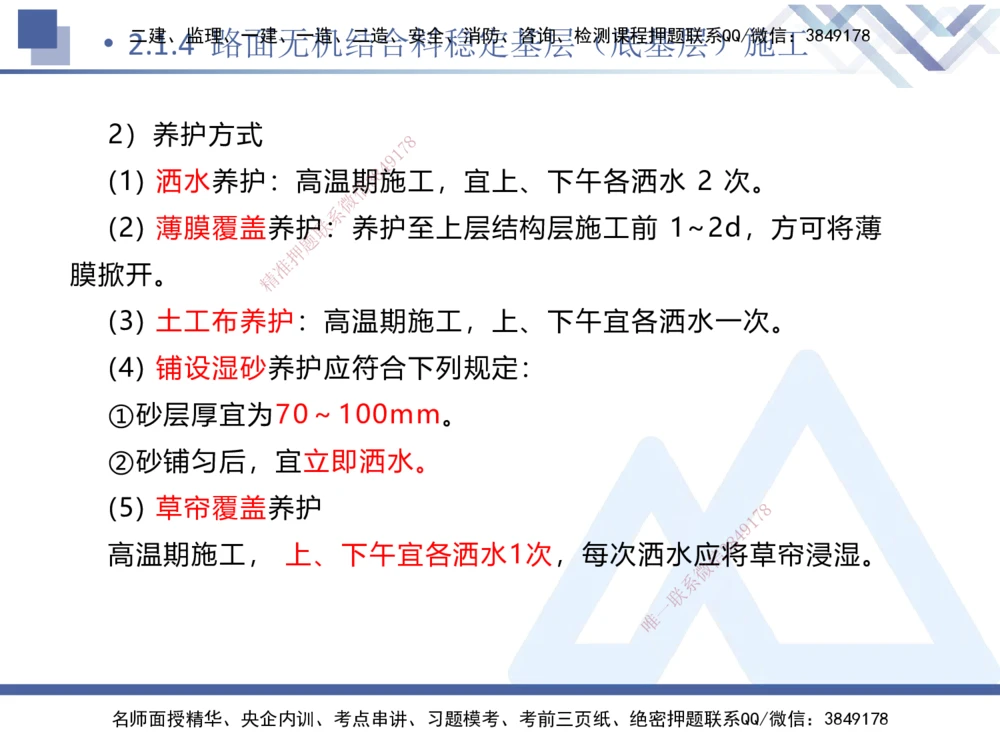

2）养护方式
8
7
1
9
4
8
(1) 洒水养护：高温期3施工，宜上、下午各洒水 2 次。
信
微
系
(2) 薄膜覆盖养护联：养护至上层结构层施工前 1~2d，方可将薄
题
押
准
膜掀开。 精
(3) 土工布养护 ：高温期施工，上、下午宜各洒水一次。
(4) 铺设湿砂养护应 符合下列规定：
①砂层厚宜为70～100 mm。
②砂铺匀后，宜立即洒水。
(5) 草帘覆盖养护 8
1
7
9
8
4
高温期施工， 上、下午宜各洒水1 次，每次洒水应信
3
将草帘浸湿。
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

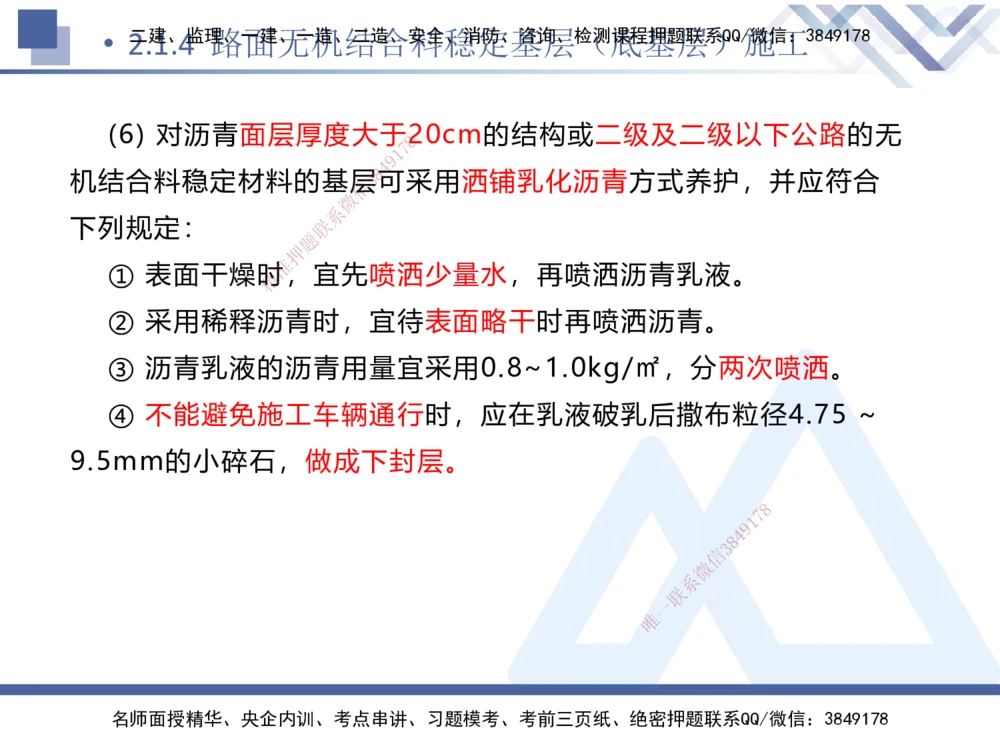

(6) 对沥青面层厚度大于 20cm的结构或二级及二级以下公路的无
8
7
1
9
4
8
机结合料稳定材料的基层3可采用洒铺乳化沥青方式养护，并应符合
信
微
系
下列规定： 联
题
押
准
① 表面干燥精时，宜先喷洒少量水，再喷洒沥青乳液。
② 采用稀释沥青 时，宜待表面略干时再喷洒沥青。
③ 沥青乳液的沥青 用量宜采用0.8~1.0kg/㎡，分两次喷洒。
④ 不能避免施工车辆通 行时，应在乳液破乳后撒布粒径4.75 ~
9.5mm的小碎石，做成下封层 。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178
3）交通管制
8
7
1
9
4
8
(1) 高速公路和一级公3路，无施工便道，不应施工。
信
微
系
(2) 无机结合料稳联定材料养护期间，小型车辆和洒水车的行驶速
题
押
准
度应小于40km精/h。
(3)无机结合料稳 定材料养护7d后，施工需要通行重型货车时，
应有专人指挥，按规定 的车道行驶，且车速应不大于30km/h。
(4)级配碎石、级配砾石 基层未做透层沥青或铺设封层前，严禁开
放交通。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

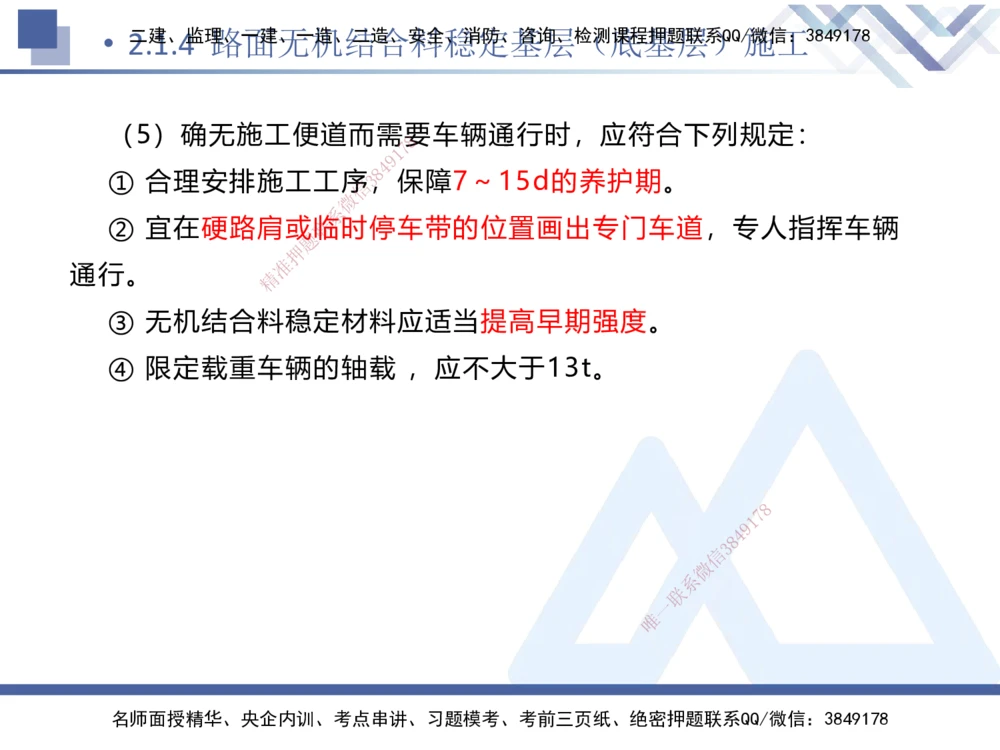

（5）确无施工便道而需要 车辆通行时，应符合下列规定：
8
7
1
9
4
8
① 合理安排施工工序3，保障7～15d的养护期。
信
微
系
② 宜在硬路肩或联临时停车带的位置画出专门车道，专人指挥车辆
题
押
准
通行。 精
③ 无机结合料稳 定材料应适当提高早期强度。
④ 限定载重车辆的 轴载 ，应不大于13t。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建1、.4监 理路、一面建无、一机造、结二造合、安料全稳、消定防、基咨询层、检（测底课程基押题层联系）QQ/施微信工：3849178

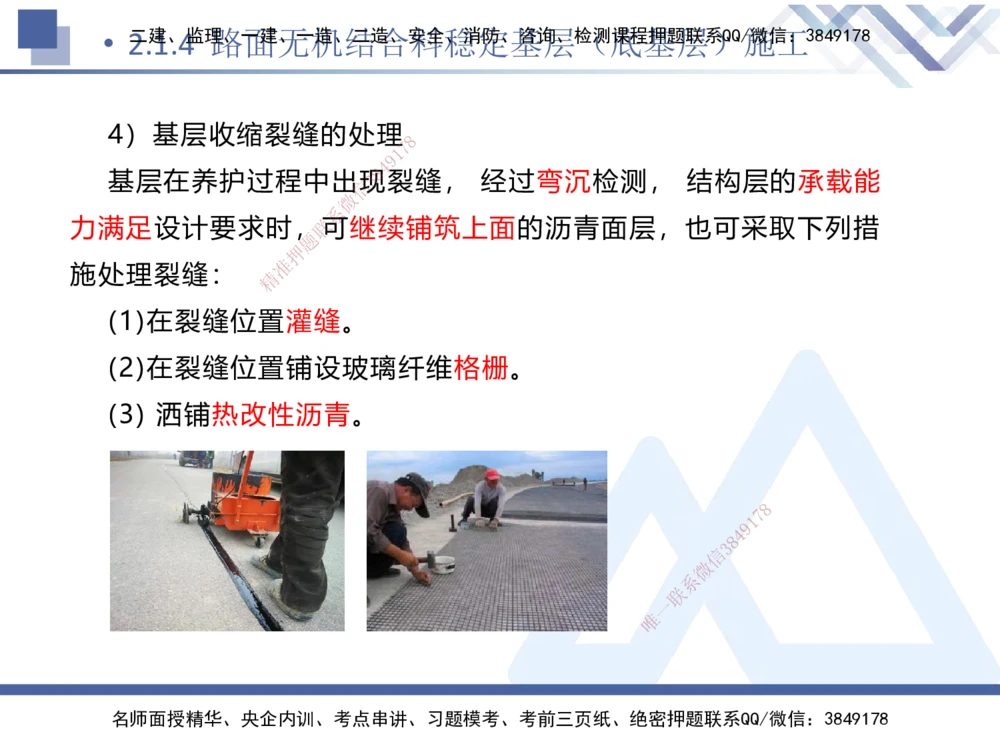

4）基层收缩裂缝的处理
8
7
1
9
4
8
基层在养护过程中出现3 裂缝， 经过弯沉检测， 结构层的承载能
信
微
系
力满足设计要求时，联可继续铺筑上面的沥青面层，也可采取下列措
题
押
准
施处理裂缝： 精
(1)在裂缝位置灌 缝。
(2)在裂缝位置铺设 玻璃纤维格栅。
(3) 洒铺热改性沥青。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•

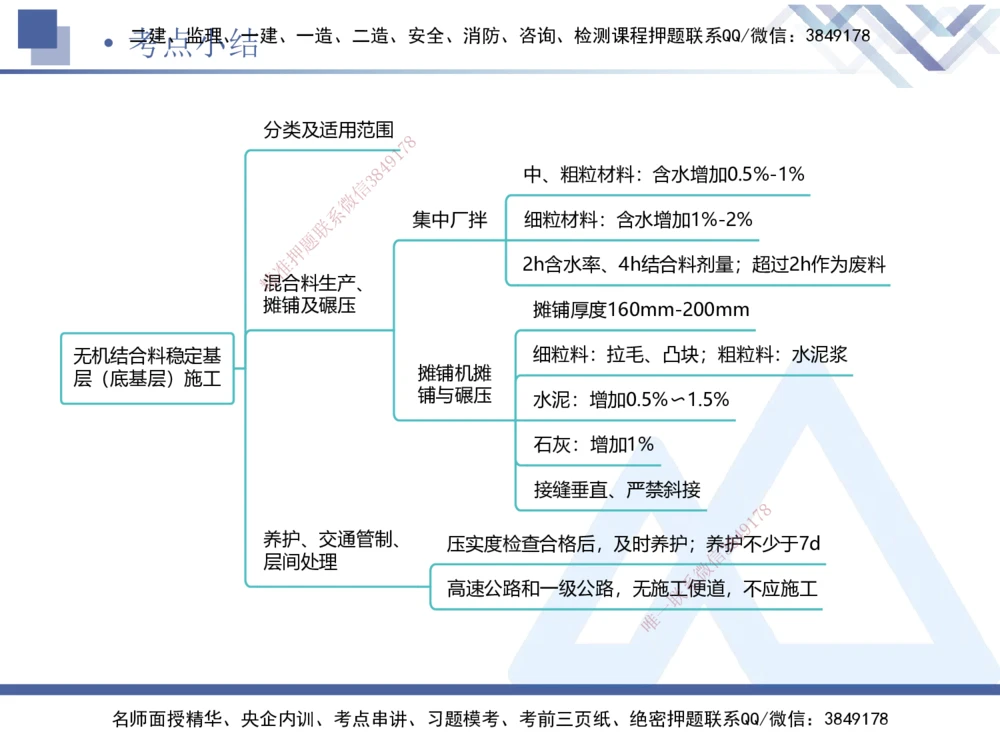

考二建点、监小理、结一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
分类及适用范围
8
7
1
9
4
3 8 中、粗粒材料：含水增加0.5%-1%
信
微
系
联 集中厂拌 细粒材料：含水增加1%-2%
题
押
准 2h含水率、4h结合料剂量；超过2h作为废料
精
混合料生产、
摊铺 及碾压 摊铺厚度160mm-200mm
无机结合料稳定基 细粒料：拉毛、凸块；粗粒料：水泥浆
层（底基层）施工 摊铺机摊
铺与碾压 水泥：增加0.5%〜1.5%
石灰：增加1%
接缝垂直、严禁斜接
8
1
7
9
养护、交通管制、 压实度检 查 合格后，及时养护；
信
养3 8护
4
不少于7d
层间处理 微
系
高速公路和一级 公路，无施联工便道，不应施工
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•
二考建、点监目理、录一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
3 8 2.2.1 沥青路面结构及类型
信
微
系
联
2.1 路面题基层（底基层）施工 2.2.2 沥青路面施工准备
押
准
精
2.2.3 沥青路面用料要求
2.2 沥青路面施工
2.2.4 沥青路面面层施工
第2章
2.3 水泥混凝土路 面施工
2.2.5 沥青路面透层、粘层、封层施工
路面工程
2.2.6 路面改（扩）建施工
2.4 中央分隔带及路肩施工
8
1
7
9
8
4
2.5 路面工程质量通病及防治措施 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.1监 沥理、青一建路、一面造、结二构造、及安全类、消型防、咨询、检测课程押题联系QQ/微信：3849178
知识内容
8
7
1
9
4
8
1. 沥青路面结构组成3
信
微
系
2. 沥青路面分类联
题
押
准
精
考情分析
年份 2020 2021 2 0 22 2023 2024
1
7 8
9
题型
1单选1多选
/ 1单选 1单选 信
3
/
8
4
1案例 微
系
联
分值 7分 0分 1分 1分
唯
一 0分
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.1监 沥理、青一建路、一面造、结二构造、及安全类、消型防、咨询、检测课程押题联系QQ/微信：3849178
1. 沥青路面结构组成
8
7
1
9
4
8
3
信
微
系
结构层 作用
联
题
押
准
精
面层 直接承受荷载作用
基层 主要承重作用
底基层 承重
垫层 排水、隔水、防
8
冻、防污
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.1监 沥理、青一建路、一面造、结二构造、及安全类、消型防、咨询、检测课程押题联系QQ/微信：3849178
2. 沥青路面分类
8
7
1
9
4
8
1）按组成结构分类 3
信
微
系
联
名称 密实—悬题浮结构 骨架—空隙结构 密实—骨架结构
押
准
典型 精 沥青碎石混合料（AM）、 沥青碎石玛碲脂
AC-I型沥青混凝土
代表 排水沥青混合料（OGFC） 混合料（SMA）
矿料的颗粒由 大到小
连续开级配矿料与沥青组
连续分布；粗颗 粒彼 间断型密级配矿
特点 成，无细颗粒，粗颗粒形
此分离，悬浮于较 小 料与沥青组成
成的骨架空隙无法填充
颗粒和沥青胶浆中间
样例 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.1监 沥理、青一建路、一面造、结二构造、及安全类、消型防、咨询、检测课程押题联系QQ/微信：3849178
2）按矿料级配分类
8
7
1
9
4
8
3
信
密级配：压实后空隙小于10%
微
系
联（3%-6%Ⅰ型；4%-10%Ⅱ型）
题
押 代表型：沥青混凝土、沥青稳定碎石
准
精
半开级配：压实后空隙10%以上
代表型：改性沥青稳定碎石
矿料级配分类
开级配：压实后空隙15%以上，细集料较少
代表型： 排水式沥青磨耗层混合料
排水式沥青 稳定碎石基层（ATPCZB）
间断级配：缺少 1个或几个档次 8
1
7
9
代表型：SMA 8 4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.1监 沥理、青一建路、一面造、结二构造、及安全类、消型防、咨询、检测课程押题联系QQ/微信：3849178

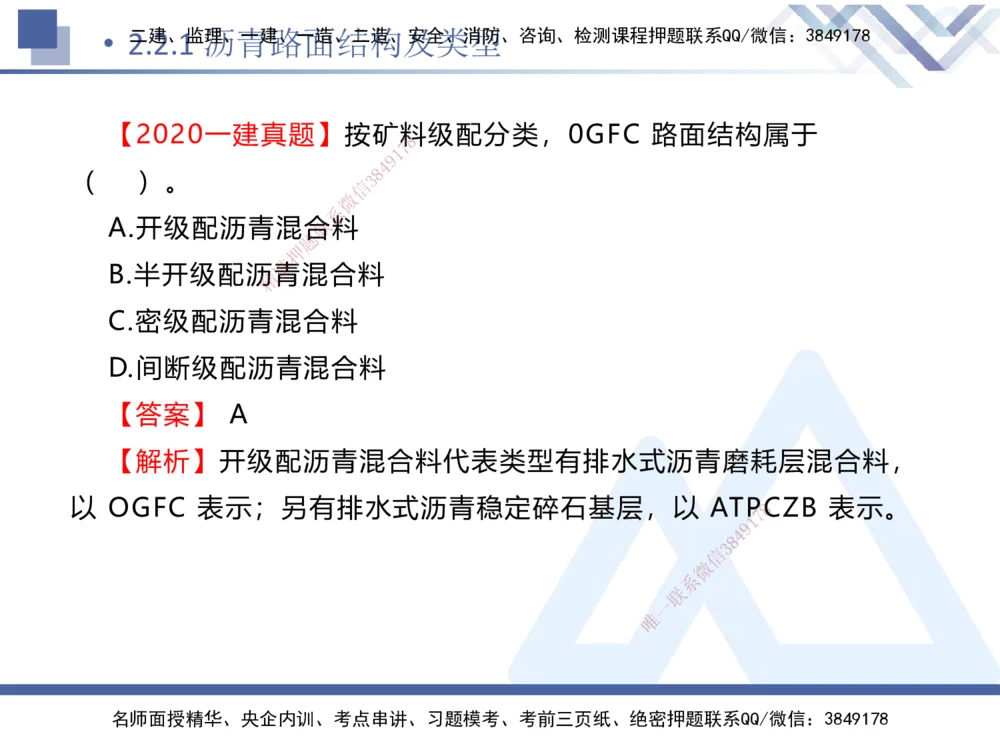

【2020一建真题】按矿料 级配分类，0GFC 路面结构属于
8
7
1
9
4
8
（ ）。 3
信
微
系
A.开级配沥青混合联料
题
押
准
B.半开级配沥精青混合料
C.密级配沥青混 合料
D.间断级配沥青混合 料
【答案】 A
【解析】开级配沥青混合料 代表类型有排水式沥青磨耗层混合料，
以 OGFC 表示；另有排水式沥青 稳定碎石基层，以 ATP8CZB 表示。
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.2监 沥理、青一建路、一面造、施二工造、准安全备、消防、咨询、检测课程押题联系QQ/微信：3849178
知识内容
8
7
1
9
4
8
1. 原材料与设备检查3
信
微
系
2. 试验路段铺筑联
题
押
准
精
考情分析
年份 2020 2021 2022 2023 2024
1
7 8
9
8
4
题型 / / / / 1案例信
3
微
系
联
分值 0分 0分 0分 0分 一1分
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.2监 沥理、青一建路、一面造、施二工造、准安全备、消防、咨询、检测课程押题联系QQ/微信：3849178

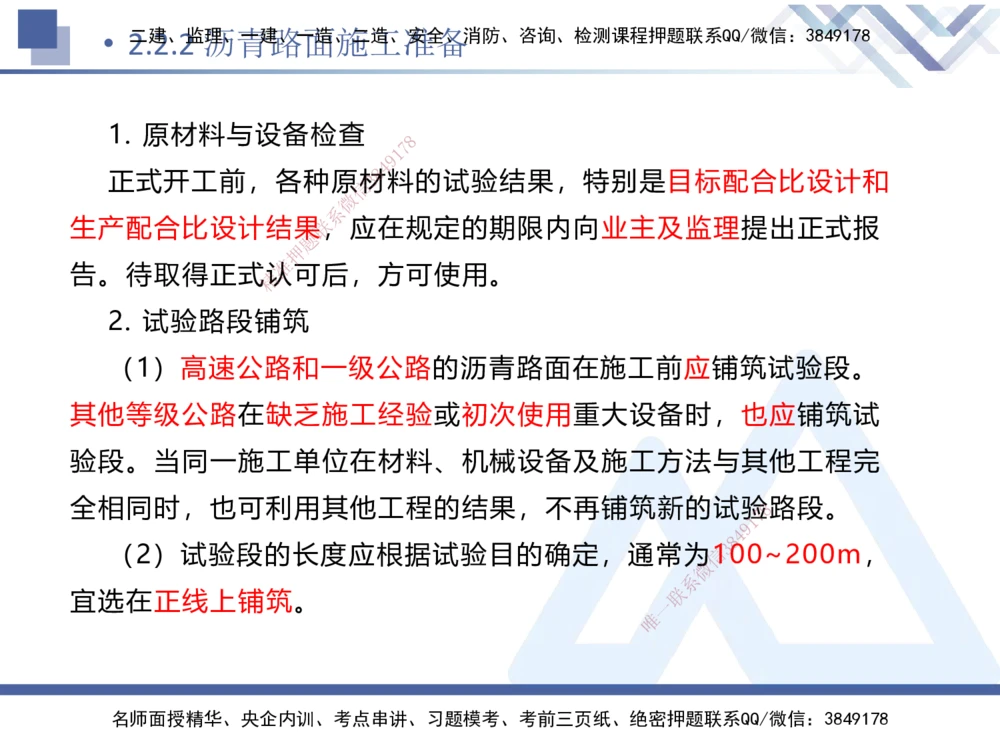

1. 原材料与设备检查
8
7
1
9
4
8
正式开工前，各种原材3 料的试验结果，特别是目标配合比设计和
信
微
系
生产配合比设计结果联，应在规定的期限内向业主及监理提出正式报
题
押
准
告。待取得正式精认可后，方可使用。
2. 试验路段铺筑
（1）高速公路和一 级公路的沥青路面在施工前应铺筑试验段。
其他等级公路在缺乏施工经 验或初次使用重大设备时，也应铺筑试
验段。当同一施工单位在材料 、机械设备及施工方法与其他工程完
全相同时，也可利用其他工程的结 果，不再铺筑新的试验8路段。
1
7
9
8
4
（2）试验段的长度应根据试验目的 确定，通常为信1
3
00~200m，
微
系
宜选在正线上铺筑。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.3监 沥理、青一建路、一面造、用二料造、要安全求、消防、咨询、检测课程押题联系QQ/微信：3849178
知识内容
8
7
1
9
4
8
1. 道路石油沥青 3
信
微
系
2. 改性沥青 联
题
押
准
3. 粗集料 精
4. 细集料
5. 填料
6. 纤维稳定剂
考情分析
年份 2020 2021 2022 2023 2024 8
1
7
9
8
4
题型 / 1案例 / / / 信
3
微
系
联
分值 0分 2分 0分 0分 一0分
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.3监 沥理、青一建路、一面造、用二料造、要安全求、消防、咨询、检测课程押题联系QQ/微信：3849178

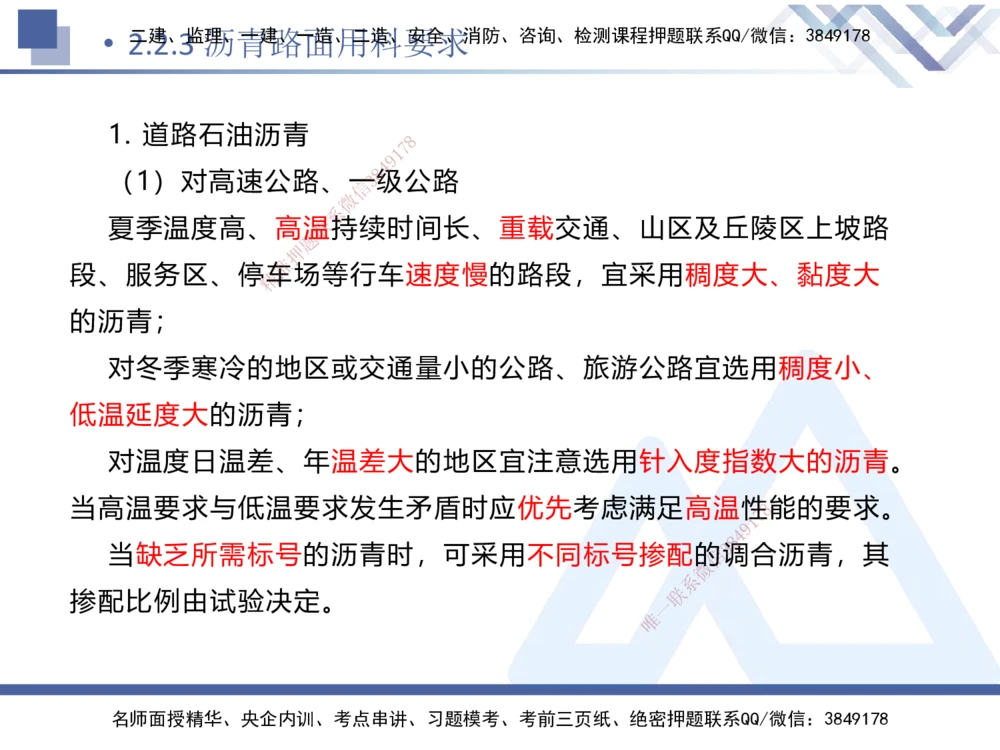

1. 道路石油沥青
8
7
1
9
4
8
（1）对高速公路、一3级公路
信
微
系
夏季温度高、高温联持续时间长、重载交通、山区及丘陵区上坡路
题
押
准
段、服务区、停精车场等行车速度慢的路段，宜采用稠度大、黏度大
的沥青；
对冬季寒冷的地区或 交通量小的公路、旅游公路宜选用稠度小、
低温延度大的沥青；
对温度日温差、年温差大的 地区宜注意选用针入度指数大的沥青。
当高温要求与低温要求发生矛盾时 应优先考虑满足高温性8能的要求。
1
7
9
8
4
当缺乏所需标号的沥青时，可采用 不同标号掺配的信
3
调合沥青，其
微
系
掺配比例由试验决定。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.3监 沥理、青一建路、一面造、用二料造、要安全求、消防、咨询、检测课程押题联系QQ/微信：3849178

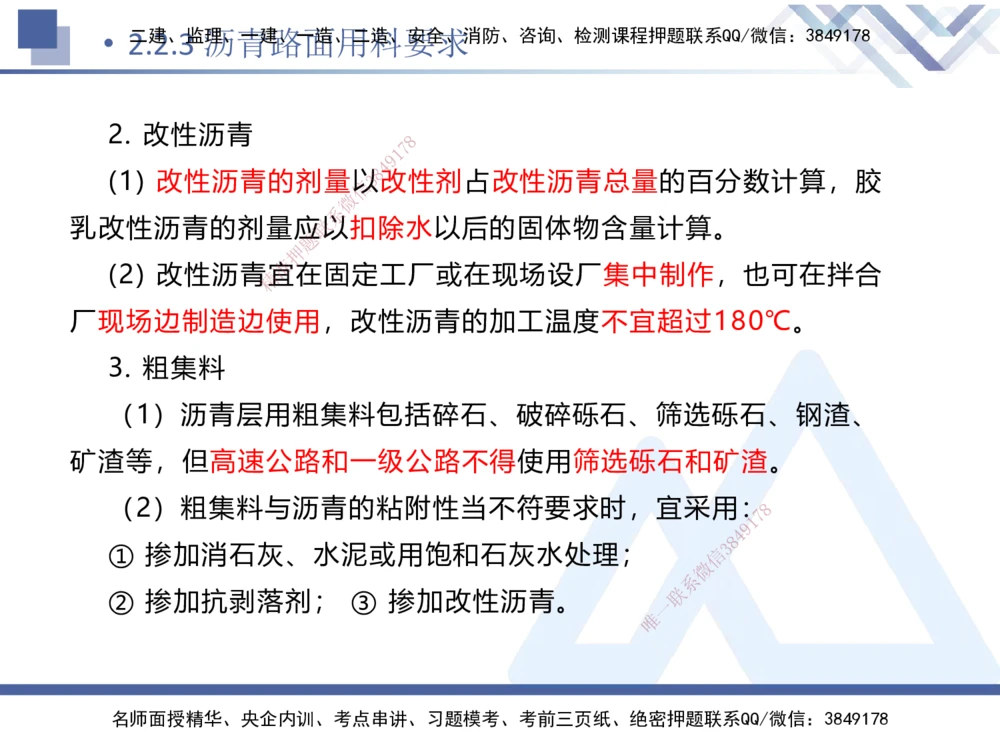

2. 改性沥青
8
7
1
9
4
8
(1) 改性沥青的剂量以3改性剂占改性沥青总量的百分数计算，胶
信
微
系
乳改性沥青的剂量应联以扣除水以后的固体物含量计算。
题
押
准
(2) 改性沥青精宜在固定工厂或在现场设厂集中制作，也可在拌合
厂现场边制造边使 用，改性沥青的加工温度不宜超过180℃。
3. 粗集料
（1）沥青层用粗集料包 括碎石、破碎砾石、筛选砾石、钢渣、
矿渣等，但高速公路和一级公 路不得使用筛选砾石和矿渣。
（2）粗集料与沥青的粘附性当 不符要求时，宜采用：8
1
7
9
8
4
① 掺加消石灰、水泥或用饱和石灰 水处理； 信
3
微
系
② 掺加抗剥落剂； ③ 掺加改性沥青。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.3监 沥理、青一建路、一面造、用二料造、要安全求、消防、咨询、检测课程押题联系QQ/微信：3849178

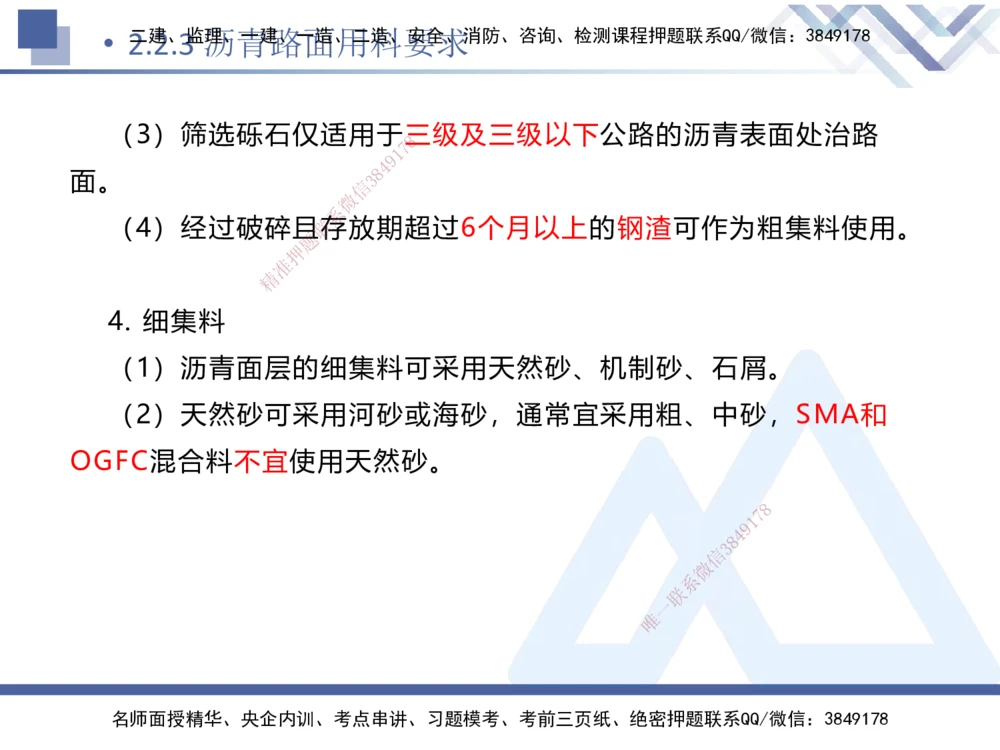

（3）筛选砾石仅适用于三 级及三级以下公路的沥青表面处治路
8
7
1
9
4
8
面。 3
信
微
系
（4）经过破碎且联存放期超过6个月以上的钢渣可作为粗集料使用。
题
押
准
精
4. 细集料
（1）沥青面层的细 集料可采用天然砂、机制砂、石屑。
（2）天然砂可采用河砂 或海砂，通常宜采用粗、中砂，SMA和
OGFC混合料不宜使用天然砂 。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 2二.建2、.3监 沥理、青一建路、一面造、用二料造、要安全求、消防、咨询、检测课程押题联系QQ/微信：3849178

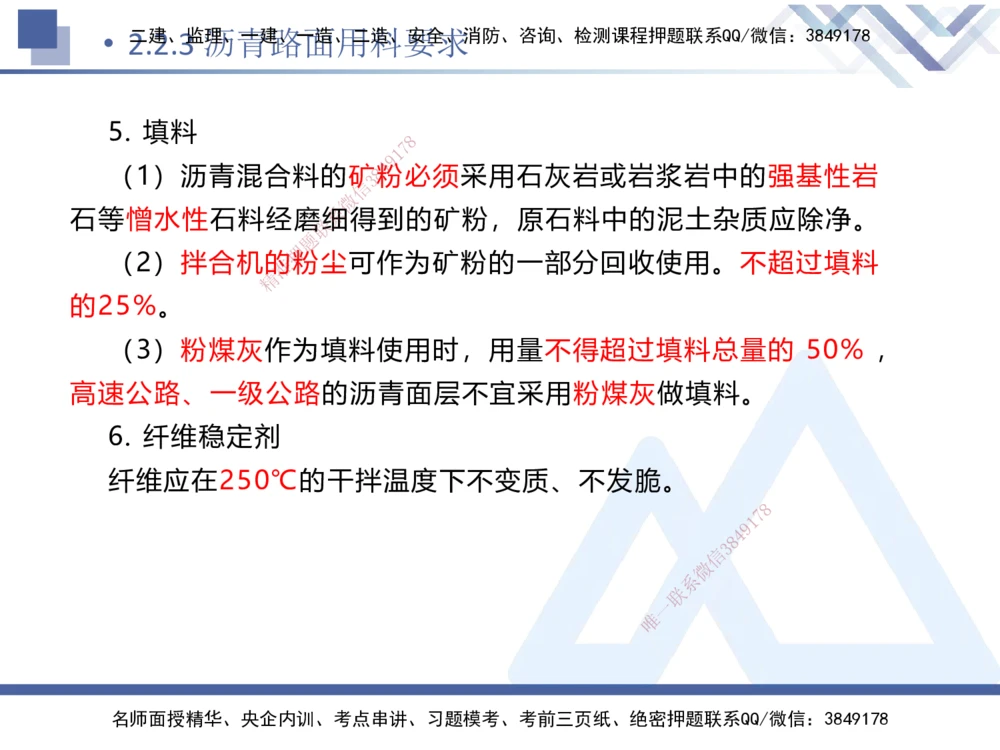

5. 填料
8
7
1
9
4
（1）沥青混合料的矿8粉必须采用石灰岩或岩浆岩中的强基性岩
3
信
微
石等憎水性石料经磨系细得到的矿粉，原石料中的泥土杂质应除净。
联
题
押
（2）拌合机的准粉尘可作为矿粉的一部分回收使用。不超过填料
精
的25%。
（3）粉煤灰作为 填料使用时，用量不得超过填料总量的 50% ，
高速公路、一级公路的沥 青面层不宜采用粉煤灰做填料。
6. 纤维稳定剂
纤维应在250℃的干拌温度下不变质、不发脆。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
感谢观看 THANKS
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
