第3章
建筑工程施工技术
3.1 施工测量
3.1.1 常用工程测量仪器的性能与应用

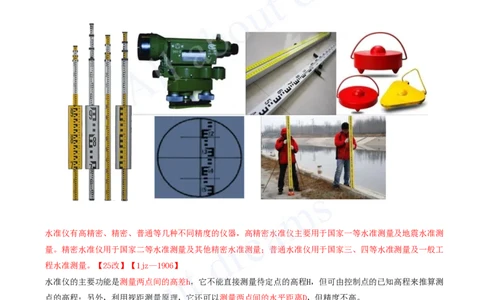

1.水准仪:主要由望远镜、水准器、基座三个主要部分组成，是为水准测量提供水平视线和对水准标尺进行读数
的一种仪器。
水准仪有高精密、精密、普通等几种不同精度的仪器，高精密水准仪主要用于国家一等水准测量及地震水准测
量。精密水准仪用于国家二等水准测量及其他精密水准测量；普通水准仪用于国家三、四等水准测量及一般工
程水准测量。【25改】【1jz—1906】
水准仪的主要功能是测量两点间的高差h，它不能直接测量待定点的高程H，但可由控制点的已知高程来推算测
点的高程；另外，利用视距测量原理，它还可以测量两点间的水平距离D，但精度不高。
2.经纬仪:由照准部、水平度盘、基座三部分组成，是对水平角和竖直角进行测量的一种仪器。
经纬仪的主要功能是测量两个方向之间的水平夹角β；其次，它还可以测量竖直角α；借助水准尺，利用视距
测量原理，它还可以测量两点间的水平距离D和高差h。
激光经纬仪特别适合作以下的施工测量工作：
①高层建筑及烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位。【1jz—2209】【1jz—1906】
②结构构件及机具安装的精密测量和垂直度控制测量。
③管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作。【1jz—1906】[注：天一文化专有版权，未经许可不可转发或复印传播]

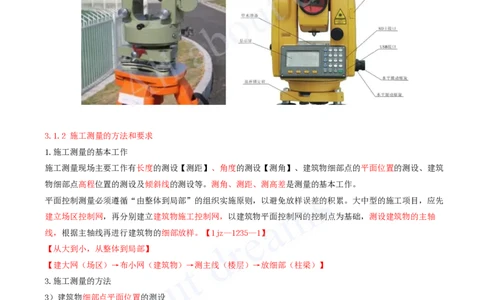

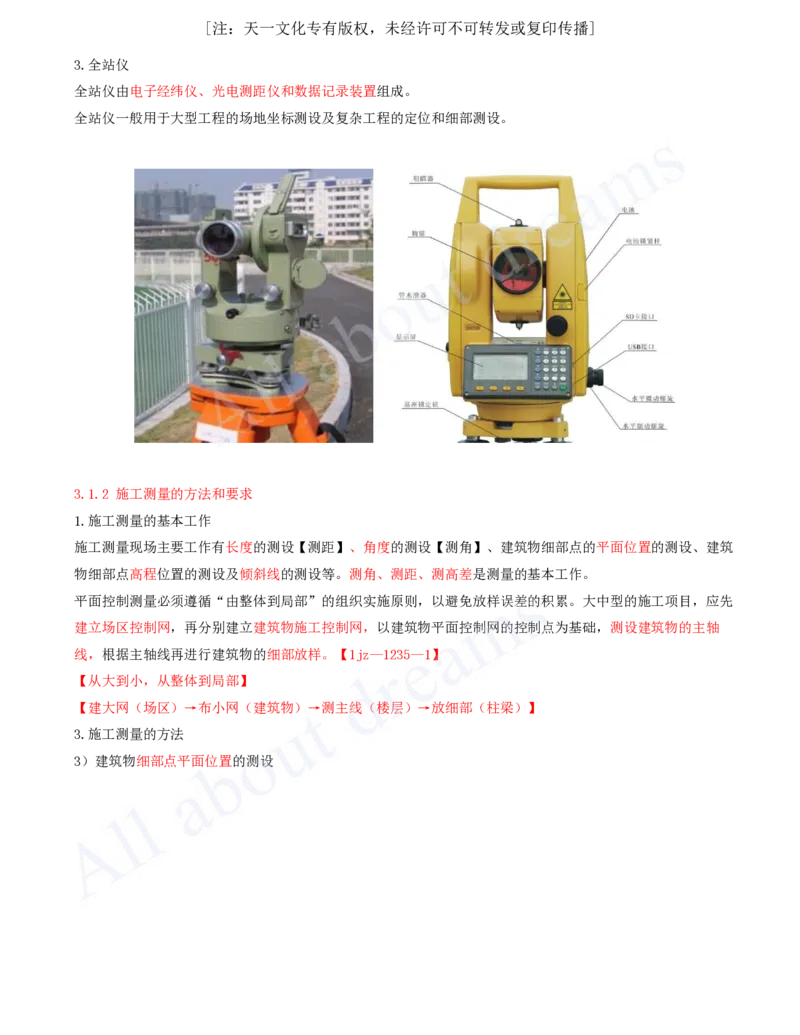

3.全站仪
全站仪由电子经纬仪、光电测距仪和数据记录装置组成。
全站仪一般用于大型工程的场地坐标测设及复杂工程的定位和细部测设。
3.1.2 施工测量的方法和要求
1.施工测量的基本工作
施工测量现场主要工作有长度的测设【测距】、角度的测设【测角】、建筑物细部点的平面位置的测设、建筑
物细部点高程位置的测设及倾斜线的测设等。测角、测距、测高差是测量的基本工作。
平面控制测量必须遵循“由整体到局部”的组织实施原则，以避免放样误差的积累。大中型的施工项目，应先
建立场区控制网，再分别建立建筑物施工控制网，以建筑物平面控制网的控制点为基础，测设建筑物的主轴
线，根据主轴线再进行建筑物的细部放样。【1jz—1235—1】
【从大到小，从整体到局部】
【建大网（场区）→布小网（建筑物）→测主线（楼层）→放细部（柱梁）】
3.施工测量的方法
3）建筑物细部点平面位置的测设[注：天一文化专有版权，未经许可不可转发或复印传播]

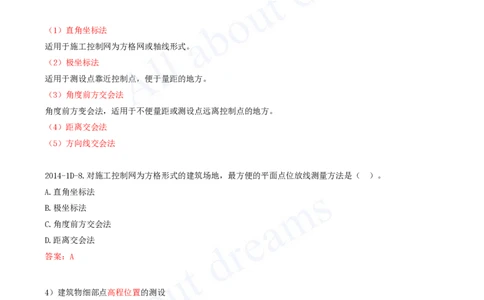

（1）直角坐标法
适用于施工控制网为方格网或轴线形式。
（2）极坐标法
适用于测设点靠近控制点，便于量距的地方。
（3）角度前方交会法
角度前方变会法，适用于不便量距或测设点远离控制点的地方。
（4）距离交会法
（5）方向线交会法
2014-1D-8.对施工控制网为方格形式的建筑场地，最方便的平面点位放线测量方法是（ ）。
A.直角坐标法
B.极坐标法
C.角度前方交会法
D.距离交会法
答案：A
4）建筑物细部点高程位置的测设
（1）地面上点的高程测设[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）高程传递

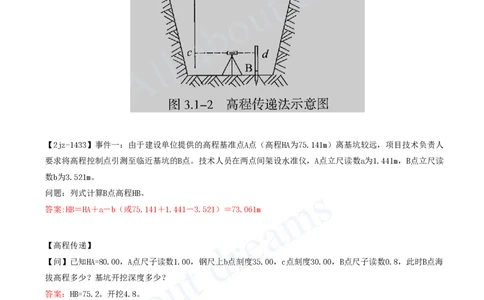

【2jz-1433】事件一：由于建设单位提供的高程基准点A点（高程HA为75.141m）离基坑较远，项目技术负责人
要求将高程控制点引测至临近基坑的B点。技术人员在两点间架设水准仪，A点立尺读数a为1.441m，B点立尺读
数b为3.521m。
问题：列式计算B点高程HB。
答案:HB＝HA＋a－b（或75.141＋1.441－3.521）＝73.061m
【高程传递】
【问】已知HA=80.00，A点尺子读数1.00，钢尺上b点刻度35.00，c点刻度30.00，B点尺子读数0.8，此时B点海
拔高程多少？基坑开挖深度多少？
答案：HB=75.2。开挖4.8。
4.建筑施工期间的变形测量【沉降观测】
（1）在施工期间应对以下对象进行变形测量：
①安全设计等级为一级、二级的基坑。
②地基基础设计等级为甲级，或软弱地基上的地基基础设计等级为乙级的建筑。
③长大跨度或体形狭长的工程结构。
④重要基础设施工程。
⑤工程设计或施工要求检测的其他对象。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）施工期间变形监测内容应符合下列规定：
①对（1）中各对象应进行沉降观测。
②对基坑工程，应进行基坑及其支护结构变形监测和周边环境变形监测。【1jz—2408】
（4）建筑变形测量精度等级分为特等、一等、二等、三等、四等共五级。【1jz—2132—1】
（7）变形测量的基准点分为沉降基准点和位移基准点，需要时可设置工作基点。设置要求有：
①沉降观测基准点，在特等、一等沉降观测时，不应少于4个；其他等级沉降观测时不应少于3个；基准之间形
成闭合环。
②位移观测基准点，对水平位移观测、基坑监测和边坡监测，在特等、一等观测时，不应少于4个；其他等级观
测时不应少于3个。
（10）民用建筑基础及上部结构沉降观测点布设位置有：【1jz—1828】
①建筑的四角、核心筒四角、大转角处及沿外墙每10~20m处或每隔2~3根柱基上；
②高低层建筑、新旧建筑和纵横墙等交接处的两侧；
③对于宽度大于或等于15m的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心及四周设地面点；
④框架结构及钢结构建筑的每个或部分柱基上或沿纵横轴线上；【25改】
⑤筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；
⑥超高层建筑和大型网架结构的每个大型结构柱监测点不宜少于2个，且对称布置。
（11）沉降观测的周期和时间要求有：在基础完工后和地下室砌完后开始观测；民用高层建筑宜以每加高2～3
层观测1次；工业建筑宜按回填基坑、安装柱子和屋架、砌筑墙体、设备安装等不同阶段进行观测。如建筑施工
均匀增高，应至少在增加荷载的25%、50%、75%、100%时各测1次。施工中若暂时停工，停工时及重新开时要各
测1次，停工期间每隔2～3个月测1次。竣工后运营阶段的观测次数：在第一年观测3～4次；第二年观测2～3
次；第三年开始每年1次，到沉降达到稳定状态和满足观测要求为止。【1jz—2233—4补】
（15）当建筑变形观测过程中发生下列情况之一时，必须立即实施安全预案，同时应提高观测频率或增加观测
内容：【1jz—1631—2】
①变形量或变形速率出现异常变化；
②变形量达到或超出预警值；
③周边或开挖面出现塌陷、滑坡情况；[注：天一文化专有版权，未经许可不可转发或复印传播]
④建筑本身、周边建筑及地表出现异常；
⑤由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。
