2.3.2 灌浆施工技术
4.帷幕灌浆 2）帷幕灌浆施工工艺
（2）钻孔（裂隙）冲洗
钻孔后，进入冲洗阶段，冲洗工作分为钻孔冲洗和裂隙冲洗。一般采用灌浆泵将水压入孔内循环管路进行冲
洗，也可以用压力水和压缩空气轮换冲洗或压力水和压缩空气混合冲洗。
帷幕灌浆中的各类钻孔均应分段进行<孔斜>测量。

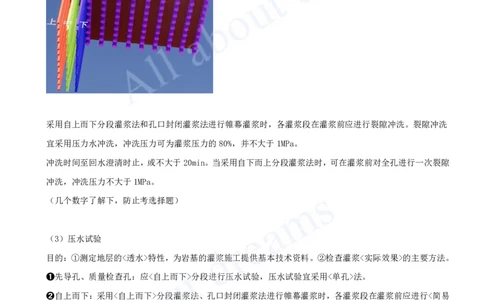

采用自上而下分段灌浆法和孔口封闭灌浆法进行帷幕灌浆时，各灌浆段在灌浆前应进行裂隙冲洗。裂隙冲洗
宜采用压力水冲洗，冲洗压力可为灌浆压力的80%，并不大于1MPa。
冲洗时间至回水澄清时止，或不大于20min。当采用自下而上分段灌浆法时，可在灌浆前对全孔进行一次裂隙
冲洗，冲洗压力不大于1MPa。
（几个数字了解下，防止考选择题）
（3）压水试验
目的：①测定地层的<透水>特性，为岩基的灌浆施工提供基本技术资料。②检查灌浆<实际效果>的主要方法。
➊先导孔、质量检查孔：应<自上而下>分段进行压水试验，压水试验宜采用<单孔>法。
➋自上而下：采用<自上而下>分段灌浆法、孔口封闭灌浆法进行帷幕灌浆时，各灌浆段在灌浆前应进行<简易
压水试验>。简易压水试验可与裂隙冲洗结合进行。
➌自下而上：采用<自下而上>分段灌浆法时，灌浆前可进行<全孔一段简易压水试验>和孔<底段简易压水试验>。
压水试验的压力通常为通段灌浆压力的80%，一般不大于1MPa。
4.帷幕灌浆 3）灌浆方式和灌浆方法
➊灌浆方式 Ⓐ原则
帷幕灌浆应按<分序加密>的原则进行。（2018(2)案例）
➊灌浆方式 Ⓑ排的概念[注：天一文化专有版权，未经许可不可转发或复印传播]
三排孔帷幕，灌注顺序为：（Ⅲ.下游排孔）→（Ⅰ.上游排孔）→（Ⅱ.中间排孔），每排孔可分为二序。
（2016(2)考点、2018(2)、2018(1)案例）
两排孔帷幕：灌注顺序为：（Ⅲ.下游排孔）→（Ⅰ.上游排孔），每排孔可分为二序或三序。
4.帷幕灌浆 3）灌浆方式和灌浆方法

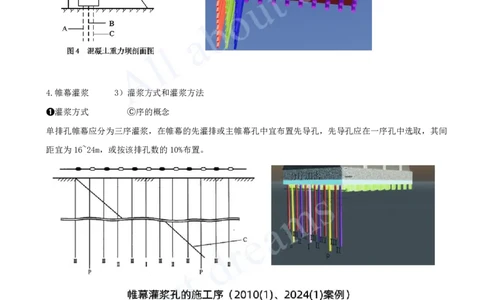

➊灌浆方式 Ⓒ序的概念
单排孔帷幕应分为三序灌浆，在帷幕的先灌排或主帷幕孔中宜布置先导孔，先导孔应在一序孔中选取，其间
距宜为16~24m，或按该排孔数的10%布置。
4.帷幕灌浆 3）灌浆方式和灌浆方法
➊灌浆方式 Ⓑ排的概念
➊灌浆方式 Ⓒ序的概念
对比[注：天一文化专有版权，未经许可不可转发或复印传播]

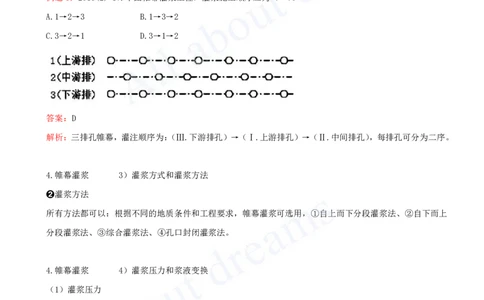

例题1：2016(2)-17.下图帷幕灌浆工程，灌浆施工顺序应为（ ）。
A.1→2→3 B.1→3→2
C.3→2→1 D.3→1→2
答案：D
解析：三排孔帷幕，灌注顺序为：（Ⅲ.下游排孔）→（Ⅰ.上游排孔）→（Ⅱ.中间排孔），每排孔可分为二序。
4.帷幕灌浆 3）灌浆方式和灌浆方法
➋灌浆方法
所有方法都可以：根据不同的地质条件和工程要求，帷幕灌浆可选用，①自上而下分段灌浆法、②自下而上
分段灌浆法、③综合灌浆法、④孔口封闭灌浆法。
4.帷幕灌浆 4）灌浆压力和浆液变换
（1）灌浆压力
灌浆压力宜通过灌浆<试验>确定，也可通过公式计算或根据<经验>先行拟定，而后在灌浆施工过程中调整确
定（2021(2B)案例）。
纯压式灌浆，压力表应安装在孔口<进浆管>路上；
循环式灌浆，压力表应安装在孔口<回浆管>路上。
其余略...
（2）灌浆浆液变换
略...///[注：天一文化专有版权，未经许可不可转发或复印传播]
4.帷幕灌浆 5）灌浆结束标准和封孔方法
（1）灌浆结束标准（两种情况）
教材内容多，目前没考试，略...///
（2）)封孔方法 （两种情况）
教材内容多，目前没考试，略...///

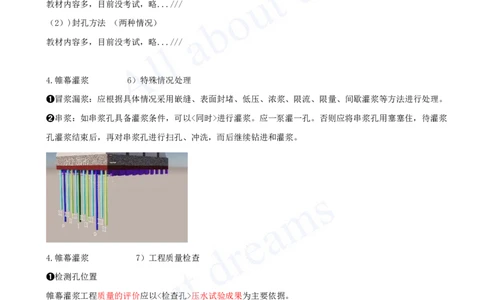

4.帷幕灌浆 6）特殊情况处理
➊冒浆漏浆：应根据具体情况采用嵌缝、表面封堵、低压、浓浆、限流、限量、间歇灌浆等方法进行处理。
➋串浆：如串浆孔具备灌浆条件，可以<同时>进行灌浆。应一泵灌一孔。否则应将串浆孔用塞塞住，待灌浆
孔灌浆结束后，再对串浆孔进行扫孔、冲洗，而后继续钻进和灌浆。
4.帷幕灌浆 7）工程质量检查
➊检测孔位置
帷幕灌浆工程质量的评价应以<检查孔>压水试验成果为主要依据。
帷幕灌浆检查孔应在分析施工资料基础上在下列位置布置：（要求高的部位、或者薄弱部位）
（1）帷幕中心线上。（2）基岩破碎、断层与裂隙发育、强岩溶等地质条件复杂的部位。（3）末序孔注入量大
的孔段附近。（4）钻孔偏斜过大、灌浆过程不正常等经分析资料认为可能对帷幕质有影响的部位。（5）防渗
要求高的重点部位。
➋检测孔比例
帷幕灌浆检查孔数量可按灌浆孔数的一定比例确定。
单排孔帷幕时，检查孔数量可为灌浆孔总数的10%左右，
多排孔帷幕时，检查孔的数量可按主排孔数10%左右。[注：天一文化专有版权，未经许可不可转发或复印传播]
（PK，帷幕灌浆检查孔都是10%，固结灌浆为5%）
2.3.2 灌浆施工技术
4.帷幕灌浆 7）工程质量检查
➌检测孔时间
帷幕灌浆的检查孔压水试验应在该部位灌浆结束<14d后>进行，检查孔应向上而下分段钻进，分段阻塞，分段
压水试验，宜采用单点法。（2018(2)案例）
➍检测孔质量评定（学完管理部分的质量评定后再学）
帷幕灌浆工程质量的评定标准为：（类似堤防的质量评定）
①经检查孔压水试验检查，坝体混凝土与基岩接触段的透水率的合格率为100%，
②其余各段的合格率不小于96%，
③不合格试段的透水率不超过设计规定的150%，
灌浆质量可评为合格。[注：天一文化专有版权，未经许可不可转发或复印传播]
5.固结灌浆 1）一般规定
固结灌浆宜在<有盖重>混凝土的条件下进行。
对于混凝土坝，盖重混凝土厚度可为1.5m以上，盖重混凝土应达到50%设计强度后方可进行钻灌。（1.5m＋
50%）
固结灌浆应按<分序加密>的原则进行
5.固结灌浆 2）钻孔、裂隙冲洗和压水试验
可在备序孔中选取不少于<5%>的灌浆孔（段） 在灌浆前进行简易压水试验。简易压水试验可结合裂隙冲洗进
行。（2012(2)考点）
（记忆：基数<大>×比例<小>）
5.固结灌浆 3）灌浆和封孔
内容比较多，目前没有考核过，略...///
5.固结灌浆 4）质量检查
◆固结灌浆工程的质量检查宜采用<➊检测岩体弹性波波速>的方法，检测可在灌浆结束（14d）后进行。（无
损检查）
◆固结灌浆工程的质量检查也可采用<➋钻孔压水试验>的方法，检测时间可在灌浆结束（7d）后或（3d）后
进行。检查孔的数量不宜少于灌浆孔总数的5%，压水试验应采用单点法。（破坏检查）
◆质量合格标准为：单元工程内检查孔备段的合格率应达85%以上，不合格孔段的透水率值不超过设计规定值
的150%，且不集中。
6.高压喷射灌浆
6.高压喷射灌浆 0）定义
钻孔后，用高压水泵或高压泥浆泵（20〜40MPa）将水或浆液通过喷嘴喷射出来，冲击、切割、破碎地层土体，[注：天一文化专有版权，未经许可不可转发或复印传播]
并以水泥基质浆液充填、掺混其中，形成桩柱或板墙状的凝结体，用以提高地基防渗或承载能力的施工技术。
6.高压喷射灌浆 1）高压喷射灌浆的适用范围
软弱土层（防渗和加固），例如，砂类土、黏性土、黄土和淤泥等地层均能进行喷射加固，
但是，有较多漂石或块石地层<慎用>。
（PK：固结灌浆、帷幕灌浆，一般适用于岩基）
（PK：高压喷射灌浆，适用于软弱土层）
6.高压喷射灌浆 2）高压喷射灌浆的基本方法
（1）单管法（直径达0.5～0.9m）（2014(1)考点）
（2）二管法（0.8～1.5m）、
（3）三管法（1.0～2.0m）
（4）新三管法（大粒径地层）。
单管法：浆
二管法：浆气
三管法：浆气水[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2014(1)-10.对于成桩直径为0.6m的高压喷射灌浆，施工方法宜采用（ ）。
A.单管法 B.二管法
C.三管法 D.新三管法
答案：A
解析：单管法（直径达0.5～0.9m）、
二管法（0.8～1.5m）、
三管法（1.0～2.0m）和新三管法（大粒径地层）。
6.高压喷射灌浆 3）浆液材料和施工机具
（1）浆液材料
高喷灌浆浆液宜使用<水泥浆>。
宜采用<普通硅酸盐水泥>，强度等级可为<32.5级>或以上。
（2）机具和设备

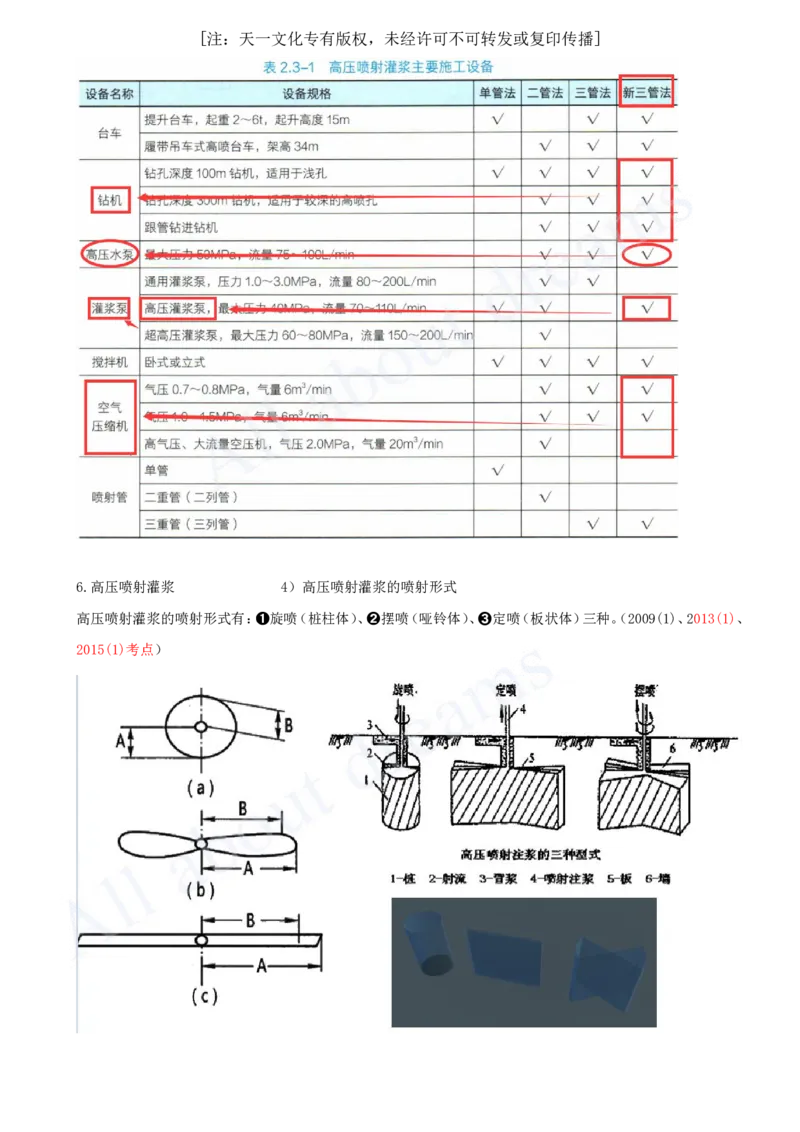

高压喷射灌浆的施工机械由➊钻机或特种钻机、➋高压发生装置等<组成>。喷射方法不同，所使用的机械设
备也不相同。
（2）机具和设备（2023(1)考点）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2023(1)-23．<高压>喷射灌浆“三管法”施工的主要机械设备包括（ ）。
A.钻机 B.打桩机
C.高压水泵 D.空压机
E.高压泥浆泵
答案：ACDE
解析：[注：天一文化专有版权，未经许可不可转发或复印传播]
6.高压喷射灌浆 4）高压喷射灌浆的喷射形式
高压喷射灌浆的喷射形式有：➊旋喷（桩柱体）、➋摆喷（哑铃体）、➌定喷（板状体）三种。（2009(1)、2013(1)、
2015(1)考点）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题1：2013(1)-6.高压喷射浆凝结体形状如下图所示，其喷射形式（ ）。
A.旋喷
B.摆喷
C.定喷
D.混喷
答案：B
解析：见上页PPT。
例题2：2015(1)-3.形状如图所示的高压喷射灌浆凝结体，其喷射形式属于（ ）。
A.旋喷
B.摆喷
C.定喷
D.提喷
答案：C
解析：见上页PPT。
6.高压喷射灌浆 5）高压喷射灌浆的施工程序
应<分排><分序>进行。
先选“排”：下游排孔→上游排孔→中间排孔。
再选“序”：在同一排内，应先施工Ⅰ序孔，后施工Ⅱ序孔。先导孔应最先施工。
施工程序为：钻孔→（地面试喷）→下置喷射管→喷射提升→成桩成板或成墙等。（2016(1)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
6.高压喷射灌浆 6）质量检查
➊检查方法
高喷墙的<防渗性能>根据墙体结构形式和深度选择：①围井、②钻孔、其他方法（例如，③开挖方法）进行
检查。
➋检查方法的适用条件（2021(1)案例）
①围井检查：适用于<所有>结构形式的高喷墙；（无损）
②钻孔检查：适用于<厚度较大>的和<深度较小>的高喷墙。（厚大、深小）（罗翔、身小脚小十二生肖）（破坏）
➌检查的时间（模拟题）
①围井检查：高喷灌浆结束<7d>后进行，（无损）
②开挖或取样：宜在<14d>后进行，（有损、浅开挖）
③钻孔检查：高喷灌浆结束<28d>后进行。 （有损、深开挖）[注：天一文化专有版权，未经许可不可转发或复印传播]
➌补充，钻孔检查，时间对比
①固结灌浆：3或7天；②帷幕灌浆：14天；
③高喷灌浆：28天。
小结：一<页>看尽长安花（1/2）
1.灌浆分类（Ⅰ分类）【➊09固结、10充填删、11回填、22固结、24固结、
➋20接触】【案例】【➋<23A综Ⓐ>识图】
1.灌浆分类（Ⅱ排序）【➊19苡排序、➋17苡排序】
【案例】【➊18苡排序、➋18苡排序】
2.钻孔灌浆用的机械设备【无】
3.灌浆方式和灌浆方法【➊19帷幕、22B帷幕长度】
4.帷幕灌浆（Ⅰ流程）【➊23流程】【案例】【➊18<综Ⓑ>流程】
4.帷幕灌浆（Ⅱ排和序）【➋16上中下排】
【案例】【➊10分序加密、18<综Ⓐ>上中下排、24分序加密、➋18<综Ⓑ>上中下排】
4.帷幕灌浆（Ⅲ参数）【➋10参数】【案例】【➋21B<综Ⓒ>参数】
4.帷幕灌浆（Ⅳ其他）【➊12检查结果、➋11先稀后浓】
【案例】【➊10盖重、➋18<综Ⓐ>分序加密、18找不妥、21B<综ⒶⒷ>做实验】
5.固结灌浆（Ⅰ流程）【➋10排序】
5.固结灌浆（Ⅱ其他）【➊06先稀后浓、➋12检查比例】
6.高压喷射灌浆（Ⅰ方法）【➊14单管法、23三管法】
6.高压喷射灌浆（Ⅱ形式）【➊09形式、13图摆喷、15图定喷】
6.高压喷射灌浆（Ⅲ流程）【案例】【➊➊16<综ⒶⒷ>排序、找错】
6.高压喷射灌浆（Ⅳ质检）【➊18时间】【案例】【➊21质检方法】
7.化学灌浆[二建]【➋18排序】
