4.2.2 钢筋的加工安装技术要求
2.钢筋加工 1）配料依据
略...///

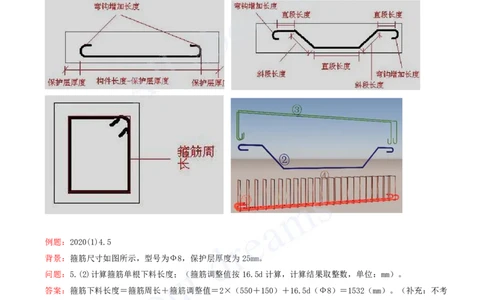

2.钢筋加工 2）下料长度
➊直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度；
➋弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度；
➌箍筋下料长度＝箍筋周长＋箍筋调整值（2020(1)案例）。
钢筋若需连接，还应加钢筋连接长度。
例题：2020(1)4.5
背景：箍筋尺寸如图所示，型号为Ф8，保护层厚度为25mm。
问题：5.(2)计算箍筋单根下料长度；（箍筋调整值按16.5d计算，计算结果取整数，单位：mm）。
答案：箍筋下料长度＝箍筋周长＋箍筋调整值＝2×（550＋150）＋16.5d（Ф8）＝1532（mm）。（补充：不考
虑内皮、外皮）[注：天一文化专有版权，未经许可不可转发或复印传播]

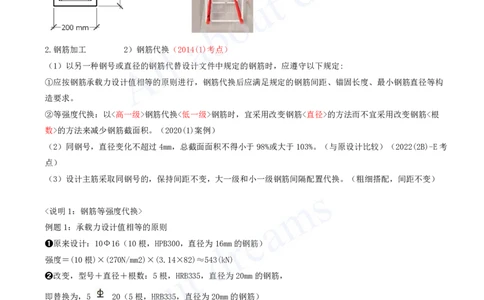

2.钢筋加工 2）钢筋代换（2014(1)考点）
（1）以另一种钢号或直径的钢筋代替设计文件中规定的钢筋时，应遵守以下规定:
①应按钢筋承载力设计值相等的原则进行，钢筋代换后应满足规定的钢筋间距、锚固长度、最小钢筋直径等构
造要求。
②等强度代换：以<高一级>钢筋代换<低一级>钢筋时，宜采用改变钢筋<直径>的方法而不宜采用改变钢筋<根
数>的方法来减少钢筋截面积。（2020(1)案例）
（2）同钢号，直径变化不超过4mm，总截面面积不得小于98%或大于103%。（与原设计比较）（2022(2B)-E考
点）
（3）设计主筋采取同钢号的，保持间距不变，大一级和小一级钢筋间隔配置代换。（粗细搭配，间距不变）
<说明1：钢筋等强度代换>
例题1：承载力设计值相等的原则
➊原来设计：10Ф16（10根，HPB300，直径为16mm的钢筋）
强度＝(10根)×(270N/mm2)×(3.14×82)≈543(kN)
➋改变，型号＋直径＋根数：5根，HRB335，直径为20mm的钢筋，
即替换为，5 20（5根，HRB335，直径为20mm的钢筋）
强度＝(5根)×(300N/mm2)×(3.14×102)≈471(kN)
543(kN)≥471(kN)，
∴代换后的钢筋不满足要求。
例题2：以<高一级>钢筋代换<低一级>钢筋时，宜采用改变钢筋<直径>的方法而不宜采用改变钢筋<根数>的方法
来减少钢筋截面积。
➊原来设计：（10Ф20）直径为20mm，10根，HPB300钢筋，[注：天一文化专有版权，未经许可不可转发或复印传播]
强度＝(270N/mm2)×(3.14×10×10)×(10根)≈848230.02(N)
➋改法1，改直径：直径为【19mm】，10根，HRB335钢筋（√）
强度＝(300N/mm2)×(3.14×9.5×9.5)×(10根)≈850586.21(N)
➌改法2，改数量：直径为20mm，【9根】，HRB335钢筋（×）
强度＝(9根)×(300N/mm2)×(3.14×10×10)≈848230.02(N)

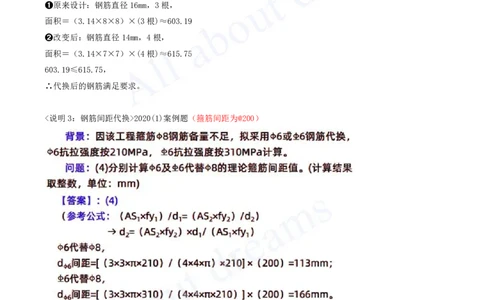

<说明2：钢筋等面积代换>
当构件按最小配筋率配筋时，可按钢筋的<面积相等>的原则进行代换。
➊原来设计：钢筋直径16mm，3根，
面积＝（3.14×8×8）×(3根)≈603.19
➋改变后：钢筋直径14mm，4根，
面积＝（3.14×7×7）×(4根)≈615.75
603.19≤615.75，
∴代换后的钢筋满足要求。
<说明3：钢筋间距代换>2020(1)案例题（箍筋间距为@200）
<说明3：钢筋间距代换>2020(1)案例题（箍筋间距为@200）
计算过程：[注：天一文化专有版权，未经许可不可转发或复印传播]

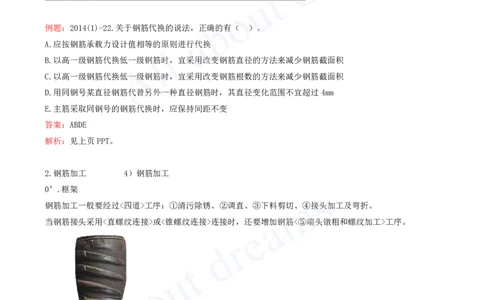

例题：2014(1)-22.关于钢筋代换的说法，正确的有（ ）。
A.应按钢筋承载力设计值相等的原则进行代换
B.以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法来减少钢筋截面积
C.以高一级钢筋代换低一级钢筋时，宜采用改变钢筋根数的方法来减少钢筋截面积
D.用同钢号某直径钢筋代替另外一种直径钢筋时，其直径变化范围不宜超过4mm
E.主筋采取同钢号的钢筋代换时，应保持间距不变
答案：ABDE
解析：见上页PPT。
2.钢筋加工 4）钢筋加工
0’.框架
钢筋加工一般要经过<四道>工序：①清污除锈、②调直、③下料剪切、④接头加工及弯折。
当钢筋接头采用<直螺纹连接>或<锥螺纹连接>连接时，还要增加钢筋<⑤端头镦粗和螺纹加工>工序。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.钢筋加工 4）钢筋加工
➊调直和清污要求
钢筋的调直和清除污锈应符合下列要求：
（1）略...
（2）钢筋中心线同直线的偏差不应超过其全长的1%。
成盘的钢筋或弯曲的钢筋均应调直后，才允许使用。
（3）钢筋在调直机上调直，钢筋表面伤痕不得使钢筋面积减少5%以上。（2019(1)考点）（记忆：<商务>车）
（4）冷拉方法调直钢筋，则其调直冷拉率不得大于1%。
例题：2019(1)-7.钢筋经过调直机调直后，其表面伤痕不得使钢筋截面面积减少（ ）以上。
A.5%
B.6%
C.7%
D.8%
答案：A
解析：钢筋在调直机上调直，钢筋表面伤痕不得使钢筋面积减少5%以上。
➋弯制要求（1/4页PPT）
Ⓐ光圆钢筋：所有的受拉光面圆钢筋的末端应做180°的半圆弯钩，弯钩的内径不得小于2.5d。当手工弯钩
时，可带有适当的平直部分（图4.2-11 ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
➋弯制要求（2/4页PPT）
Ⓑ带肋钢筋：
⓵335MPa级、400MPa级带肋钢筋，
不应小于钢筋直径的4倍。→
⓶当500MPa级钢筋按设计要求弯转90°时，其最小弯转直径应符合下列要求:
d＜16mm 最小弯转直径为5d
d≥16mm 最小弯转直径为7d
➋弯制要求（3/4页PPT）
Ⓒ当温度低于-20℃时，<严禁>对低合金钢筋进行<冷弯>加工，以避免在钢筋起弯点发生强化，造成钢筋脆断。
Ⓓ弯起钢筋弯折处的圆弧内半径应大于<12.5倍>钢筋直径。[注：天一文化专有版权，未经许可不可转发或复印传播]
弯起钢筋弯折处圆弧内半径示意图
Ⓔ用圆钢筋制成的箍筋，其末端应有弯钩，弯钩的<长度>应符合表的规定。
圆钢筋制成箍筋的末端弯钩长度
箍筋直径（mm） 受力钢筋直径（mm）
≤25 28~40
5~10 75 90
12 90 105
3.钢筋连接 1）钢筋的接头方式
➊分门别类
现场施工钢筋连接宜采用：①绑扎搭接、②手工电弧焊、③气压焊、④竖向钢筋接触电渣焊、⑤机械连接等。
⑤钢筋机械连接接头类型包括：⑤-1套筒挤压连接、⑤-2锥螺纹连接、⑤-3直螺纹连接。
[⑤-3直螺纹连接]分为：a.镦粗直螺纹连接、b.滚压直螺纹连接（b1.直接滚压直螺纹连接、b2.挤肋滚压直螺
纹连接、b3.剥肋滚压直螺纹连接）。
4.2.2 钢筋的加工安装技术要求
3.钢筋连接 1）钢筋的接头方式
➊分门别类[注：天一文化专有版权，未经许可不可转发或复印传播]
其中[⑤-3直螺纹连接]分为：a.镦粗直螺纹连接、b.滚压直螺纹连接（b1.直接滚压直螺纹连接、b2.挤肋滚压
直螺纹连接、b3.剥肋滚压直螺纹连接）。
镦粗直螺纹连接 滚压直螺纹连接
➋钢筋绑扎连接应符合以下要求：
（1）（细钢筋）可以绑扎[注：天一文化专有版权，未经许可不可转发或复印传播]
Ⓐ受拉钢筋小于或等于（≤）22mm，Ⓑ受压钢筋直径小于或等于（≤）32mm，Ⓒ其他钢筋直径小于等于（≤）
25mm，可采用<绑扎>连接。
（2）受拉区域内的（光圆钢筋）绑扎接头的末端<应做>弯钩，（螺纹钢筋）的绑扎接头末端<不做>弯钩。
（3）（重要部位不可以绑扎）：轴心受拉、小偏心受拉、直接承受动力荷载的构件纵向受力钢筋<不得采用>绑
扎连接。
（4）钢筋搭接处，应在中心和两端用绑丝扎牢，绑扎不少于3道。（2024(1)、2024(2B)综-E考点）（三刀
子）
（5）钢筋采用绑扎搭接接头时，纵向受拉钢筋的接头搭接长度按受拉钢筋最小锚固长度值控制。
（6）同一构件中的纵向受力钢筋接头宜相互<错开>，错开35d（d为纵向受力钢筋的较大直径），且不小于
500mm。
（7）教材删除：加工厂加工钢筋接头应采用<闪光>对焊（2018(1)考点）。
例题：2024(1)-11.钢筋采用绑扎连接时，钢筋搭接处，应用绑丝扎牢，绑扎不少于（ ）道。
A.2 B.3
C.4 D.5
答案：B
解析：钢筋搭接处，应在中心和两端用绑丝扎牢，绑扎不少于3道。
记忆：徐州特产，三刀子。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.钢筋连接 2）钢筋接头的一般要求
钢筋接头应分散布置，并应遵守下列规定：（1/2PPT）
（1）接头的<截面面积>占受力钢筋总截面面积的%应满足要求：
➊闪光对焊、熔槽焊等<焊接>接头在受弯构件的受拉区，不超过50% ，受压区不受限制。（2010(1)-A、
2022(1)-C、D考点）。
➌机械连接接头，受拉区不宜超过50% ；受压区不受限制。
（2010(1)-D、2016(2)考点）
➋绑扎接头，受拉区不超过25% , 受压区不超过50%。
（2006(1)、2010(1)-B、C、2022(1)-A、B考点）。
（2）若两根相邻的钢筋接头中距小于500mm，或两绑扎接头的中距在绑扎搭接长度以内，均作为同一截面处
理。
（3）施工中分辨不清受拉区或受压区时，其接头的分布按<受拉区>处理。（受拉、受压，区分不了，按最劣质
处理）
（4）焊接与绑扎接头距钢筋弯起点不小于10d，也不应位于最大<弯矩>处（例如：悬臂梁Mmax＝F×L悬臂梁长
度）。（2022(1)-E考点）
例题1：2016(2)-8.钢筋采用机械连接，同一截面受拉区钢筋接头的截面面积最多不宜超过受力钢筋总截面面积
的（ ）。
A.20% B.30%
C.40% D.50%
答案：D
解析：机械连接接头，在受拉区不宜超过50%；在受压区或装配式构件中钢筋受力较小部位，A级（以抗拉强度
作为强度检验指标）接头不受限制。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题2：2022(1)-24.关于钢筋接头的说法，错误的有（ ）。
A.构件受拉区绑扎钢筋接头截面面积不超过总截面面积的50%
B.构件受压区绑扎钢筋接头截面面积不超过总截面面积的50%
C.受弯构件受拉区焊接钢筋接头截面面积不超过总截面的50%
D.受弯构件受压区焊接钢筋接头截面面积不超过总截面的25%
E.焊接与绑扎接头距钢筋弯起点不小于10d，也不应在最大弯矩处
答案：AD
解析：钢筋接头应分散布置，并应遵守下列规定：
（1）配置在同一截面内的下述受力钢筋，其接头的截面面积占受力钢筋总截面面积的百分率应满足下列要求：
①闪光对焊、熔槽焊、接触电渣焊、窄间隙焊、气压焊接头在受弯构件的受拉区，不超过50%，受压区不受限制
（C、D选项）。
②绑扎接头，在构件的受拉区不超过25%，在受压区不超过50%（A、B选项）。
③机械连接接头，其接头分布应按设计文件规定执行，没有要求时，在受拉区不宜超过50%；在受压区或装配式
构件中钢筋受力较小部位，Ⅰ级接头不受限制。
（4）焊接与绑扎接头距钢筋弯起点不小于10d，也不应位于最大弯矩处（E选项）。
小结：一<页>看尽长安花
1.钢筋表示及钢筋图（Ⅰ表示方法）【➊21机械、23机械、➋22<综Ⓐ>无搭、24B<综Ⓐ无端、Ⓑ机械>】
1.钢筋表示及钢筋图（Ⅱ钢筋图）【➋17间距、20φ含义、22B<综Ⓑ>双层钢筋、24B<综Ⓒ>远面】
2.钢筋加工【➊14<综>代换、18<删>闪光焊、19上午、➋22<综Ⓔ，代换2-3-4>】【案例】【➊20看图计算】
3.钢筋连接【➊06绑、10<综>绑焊机、22<综>绑焊机弯、22B<综>绑焊机弯、24三刀子、➋12绑、12B焊、16
机、24B<综Ⓔ>三刀子】[注：天一文化专有版权，未经许可不可转发或复印传播]
