6.1.2 水闸主体结构的施工方法
6.1 水闸施工技术
6.1.1 水闸的分类及组成
6.1.2 水闸主体结构的施工方法
6.1.3 闸门的安装方法
6.1.4 启闭机与机电设备的安装方法

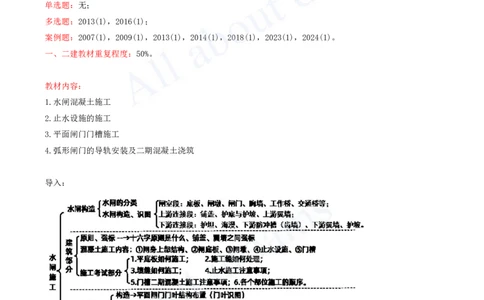

考情分析：
单选题：无；
多选题：2013(1)，2016(1)；
案例题：2007(1)，2009(1)，2013(1)，2014(1)，2018(1)，2023(1)，2024(1)。
一、二建教材重复程度：50%。
教材内容：
1.水闸混凝土施工
2.止水设施的施工
3.平面闸门门槽施工
4.弧形闸门的导轨安装及二期混凝土浇筑
导入：[注：天一文化专有版权，未经许可不可转发或复印传播]
1.水闸混凝土施工
水闸主体结构施工主要包括： 闸身上部结构、 （下部）闸底板、 闸墩、 止水设施、 门槽<等方面>的施
➊ ➋ ➌ ➍ ➎
工内容。
其中，（ 、 、 、 、 ，都与混凝土有关），因此，<混凝土工程>是水闸施工中的主要环节。
➊ ➋ ➌ ➍ ➎

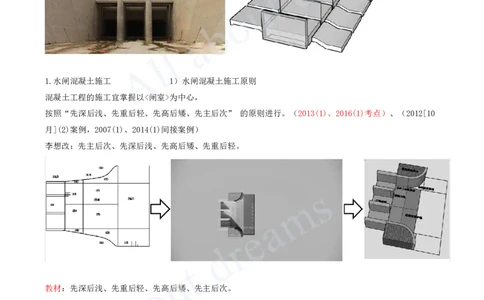

1.水闸混凝土施工 1）水闸混凝土施工原则
混凝土工程的施工宜掌握以<闸室>为中心，
按照“先深后浅、先重后轻、先高后矮、先主后次” 的原则进行。（2013(1)、2016(1)考点）、（2012[10
月](2)案例，2007(1)、2014(1)间接案例）
李想改：先主后次、先深后浅、先高后矮、先重后轻。
教材：先深后浅、先重后轻、先高后矮、先主后次。
（1）先深后浅。防扰动已浇部位的基土，导致混凝土沉降、断裂。
（2）先重后轻。给重的部位有预沉时间，防消力池、铺盖混凝土边缘部位开裂。
（3）先高后矮。平衡施工力量，加速施工进度。
（4）先主后次。指先主体部位，后次要部位。[注：天一文化专有版权，未经许可不可转发或复印传播]

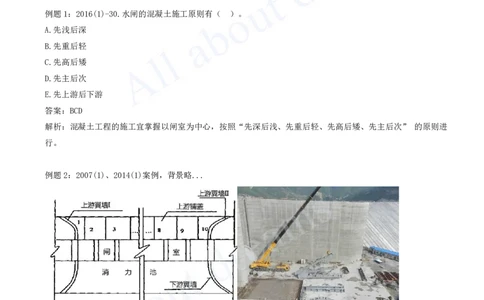

例题1：2016(1)-30.水闸的混凝土施工原则有（ ）。
A.先浅后深
B.先重后轻
C.先高后矮
D.先主后次
E.先上游后下游
答案：BCD
解析：混凝土工程的施工宜掌握以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次” 的原则进
行。
例题2：2007(1)、2014(1)案例，背景略...

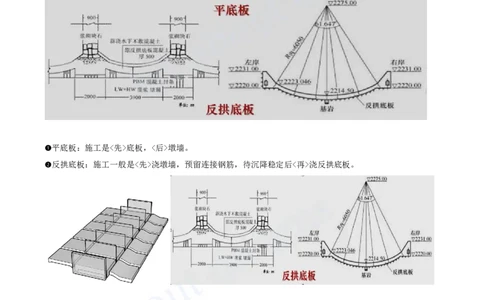

1.水闸混凝土施工 2）平底板施工
水闸底板有：①平底板、②反拱底板<两种>，平底板为常用底板。[注：天一文化专有版权，未经许可不可转发或复印传播]
平底板：施工是<先>底板，<后>墩墙。
➊
反拱底板：施工一般是<先>浇墩墙，预留连接钢筋，待沉降稳定后<再>浇反拱底板。
➋
1.水闸混凝土施工 3）施工缝施工
（教材，P138+106，补充）
施工缝的位置应设在结构<受力较小>的部位，易于凿毛和清理。（2007(1)案例题）[注：天一文化专有版权，未经许可不可转发或复印传播]
施工缝的处理应符合下列规定：（案例题）
（1）可采用凿毛、冲毛或刷毛等方法处理、清除表层的水泥浆薄膜和松散软弱层，并冲洗干净，排除积水。
（2）混凝土强度达到2.5MPa后，方可进行浇筑上层混凝土的准备工作；浇筑前，<水平缝>应铺厚10~20mm的
同配合比的水泥砂浆，<垂直缝>应随浇筑层刷水泥浆或界面剂。
2.止水设施的施工 0）框架
适应地基的<不均匀沉降>和<伸缩变形>，在水闸设计中均设置温度缝与沉降缝，并常用沉降缝代温度缝作用。
缝的分类：缝有铅直和水平的<两>种，缝宽一般为1.0~2.0cm。
填料和止水：缝中填料及止水设施，按设计要求确保质量。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.止水设施的施工 1）沉降缝填料的施工
填充材料：①沥青油毛毡、②沥青杉木板、③泡沫板等。
安装方法两种： 先装法、 后装法。（2024(2B)综-B考点）
➊ ➋
先装法：先安装填充材料，再浇混凝土。（先装填料）
➊
后装法：先浇混凝土（预先钉好安装填充材料的长铁钉），后安装填料。（后装填料）
➋
2.止水设施的施工 2）止水材料
金属材料：紫铜片、不锈钢片、铝片；
非金属材料：橡胶、聚氯乙烯（塑料）等。
紫铜止水片的制作应符合下列规定:
（1）清除表面的油渍、浮皮和污垢。
（2）宜用压模压制成型，转角和交叉处接头，宜在加工厂制作，并留有适当长度的直线段，以利现场搭接；接
缝应焊接牢固。
（3）采用双面焊时，止水接头焊接宜采用搭接或对接，搭接长度不应小于20mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）长时间外露应加强防护措施。
（教材：P139+101，重复）
2.止水设施的施工 3）止水缝部位的混凝土浇筑
（1）水平止水片应在浇筑层的中间，在止水片高程处，<不得设置>施工缝。
（2）浇筑混凝土时，<不得冲撞>止水片，当混凝土将淹没止水片时，应再次清除其表面污垢。
（3）振捣器<不得触及>止水片。
（4）嵌固止水片的模板应适当<推迟>拆模时间。
（2024(2B)综-D、E考点）
（2012[10月](2)、2021(2B)案例）
（2013(1)、2023(1)、2024(1)案例）
2.止水设施的施工 3）止水缝部位的混凝土浇筑
动画演示
例题：2013(1)5.2
背景：无
问题：2.说明浇筑止水部位混凝土的注意事项。
答案：2.
水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝；
➊
浇筑混凝土时，不得冲撞止水片，当混凝土将淹没止水片时，应再次清除其表面污垢；
➋
振捣器不得触及止水片；
➌
嵌固止水片的模板应适当推迟拆模时间。
➍[注：天一文化专有版权，未经许可不可转发或复印传播]
3.平面闸门门槽施工 0）框架
采用平面闸门的中小型水闸，在闸墩部位都设有<门槽>。
➊
为了减小启闭门力及闸门封水，门槽部分的混凝土中埋有导轨等<铁件>，如①滑动导轨，②主轮、③侧轮、④
➋
反轮导轨，⑤止水座等。
这些铁件的埋设可采取：①预埋（浇混凝土）、②留槽后浇混凝土<两种>方法。
➌
小型水闸：导轨铁件较小，可在闸墩立模时将其预先固定在模板的内侧。闸墩混凝土浇筑时导轨等铁件即浇入
➍
混凝土中。
中型水闸：导轨较大、较重，在模板上固定较为困难，宜采用预留槽，用浇二期混凝土的施工方法。
➎[注：天一文化专有版权，未经许可不可转发或复印传播]
3.平面闸门门槽施工 1）门槽垂直度控制
门槽及导轨必须垂直无误，所以在立模及浇筑过程中应随时用<吊锤>校正。

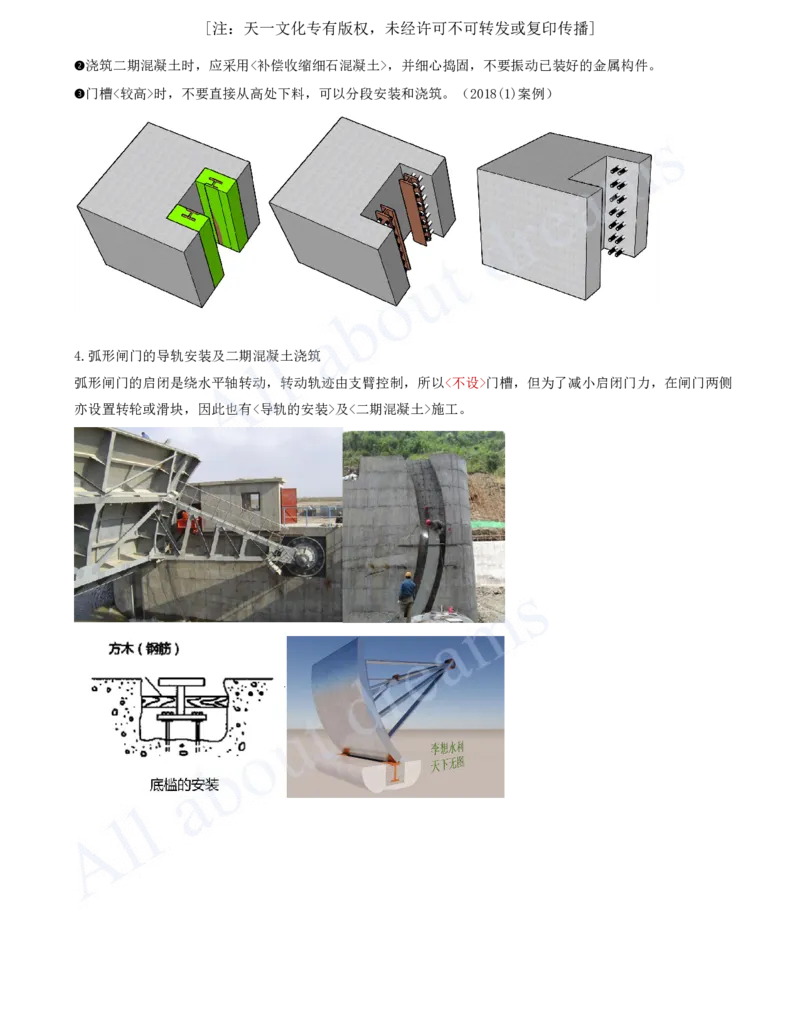

3.平面闸门门槽施工 2）门槽二期混凝土浇筑
在闸墩立模时，于门槽部位留出较门槽尺寸大的<凹槽>。闸墩浇筑时，预（先）将导轨基础螺栓按设计要求固
➊
定于凹槽的侧壁及正壁模板，模板拆除（后）基础螺栓即埋入混凝土中。[注：天一文化专有版权，未经许可不可转发或复印传播]
浇筑二期混凝土时，应采用<补偿收缩细石混凝土>，并细心捣固，不要振动已装好的金属构件。
➋
门槽<较高>时，不要直接从高处下料，可以分段安装和浇筑。（2018(1)案例）
➌

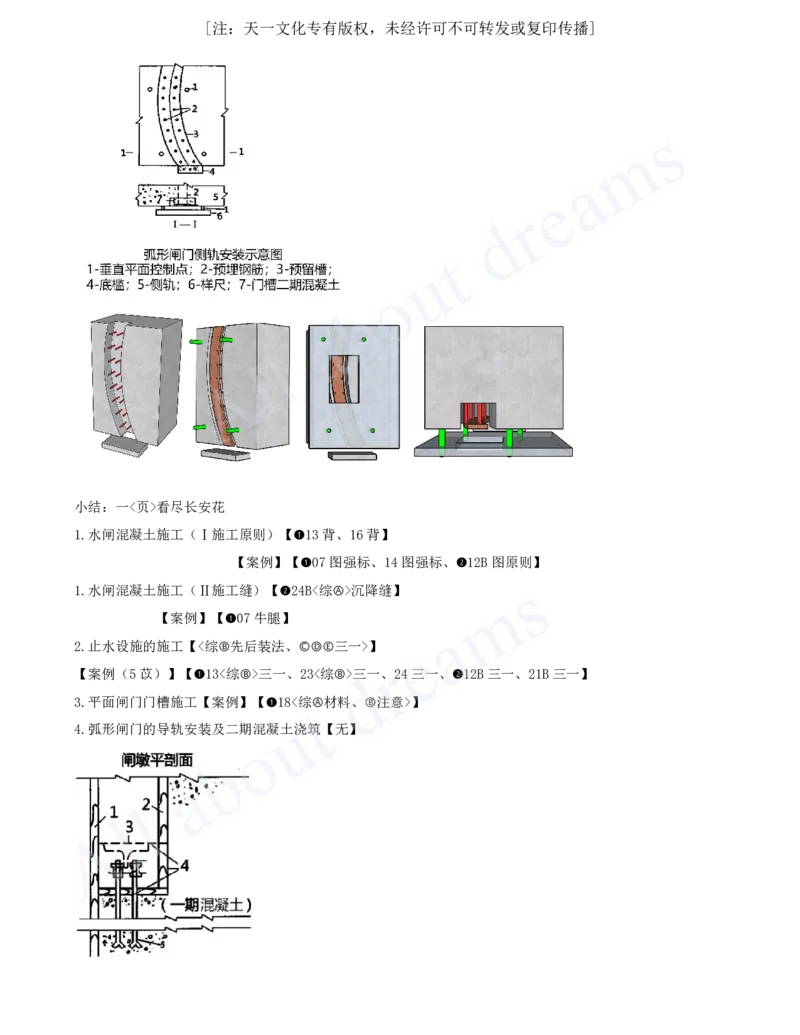

4.弧形闸门的导轨安装及二期混凝土浇筑
弧形闸门的启闭是绕水平轴转动，转动轨迹由支臂控制，所以<不设>门槽，但为了减小启闭门力，在闸门两侧
亦设置转轮或滑块，因此也有<导轨的安装>及<二期混凝土>施工。[注：天一文化专有版权，未经许可不可转发或复印传播]
小结：一<页>看尽长安花
1.水闸混凝土施工（Ⅰ施工原则）【 13背、16背】
➊
【案例】【 07图强标、14图强标、 12B图原则】
➊ ➋
1.水闸混凝土施工（Ⅱ施工缝）【 24B<综 >沉降缝】
➋ Ⓐ
【案例】【 07牛腿】
➊
2.止水设施的施工【<综 先后装法、 三一>】
Ⓑ ⒸⒹⒺ
【案例（5苡）】【 13<综 >三一、23<综 >三一、24三一、 12B三一、21B三一】
➊ Ⓑ Ⓑ ➋
3.平面闸门门槽施工【案例】【 18<综 材料、 注意>】
➊ Ⓐ Ⓑ
4.弧形闸门的导轨安装及二期混凝土浇筑【无】
