2025环球网校一级建造师《公路工程管理与实务》案例特训
【考点】缆索吊装施工
适用范围：在峡谷或水深流急的河段上，或在通航的河流上需要满足船只的顺利通行时可选用。
在拱桥施工中被广泛采用。
主要施工设备：缆索吊机塔架、缆索吊机主索（承重索）、起重索、牵引索、扣索、工作索、风
缆、横移索、跑车（天车、骑马滑车）、索鞍和锚锭等。
缆索吊装施工工序：在预制场预制拱肋（箱）和拱上结构→将预制拱肋和拱上结构通过平车等运
输设备移运至缆索吊装位置→将分段预制的拱肋吊运至安装位置→利用扣索对分段拱肋进行临时固
定→吊装合龙段拱肋→对各段拱肋进行轴线调整→主拱圈合龙→拱上结构安装。
【例题·案例节选】【2019】
【背景资料】
某施工单位承建了一座桥梁工程。主桥为上承式钢管混凝土拱桥，跨度为 220m，左右分幅布置。
每幅拱桥由两片拱肋组成，每片拱肋采用钢管混凝土桁架，拱肋桁架主管采用4根钢管，内灌C50混
凝土。拱桥位于山间河流水库区域，桥梁设计按Ⅲ级航道净空控制。桥位处谷深狭窄，山体陡峻，呈
“V”型，岸坡地段基岩浅埋或者裸露，出露或钻孔揭露的基岩为片麻岩、花岗片麻岩。
施工中发生如下事件：
事件一：施工单位在施工前进行了施工调查，根据桥位处水文、工程地质和地质情况，拟采用缆

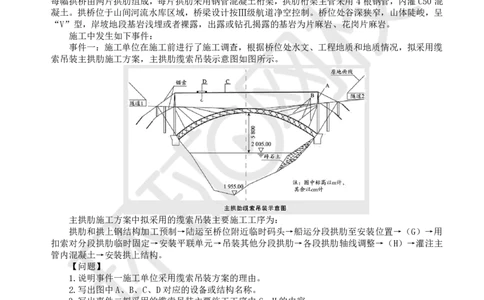

索吊装主拱肋施工方案，主拱肋缆索吊装示意图如图所示。
主拱肋施工方案中拟采用的缆索吊装主要施工工序为：
拱肋和拱上钢结构加工预制→陆运至桥位附近临时码头→船运分段拱肋至安装位置→（G）→用
扣索对分段拱肋临时固定→安装平联单元→吊装其他分段拱肋→各段拱肋轴线调整→（H）→灌注主
管内混凝土→安装拱上结构。
【问题】
1.说明事件一施工单位采用缆索吊装方案的理由。
2.写出图中A、B、C、D对应的设备或结构名称。
3.写出事件二拟采用的缆索吊装主要施工工序中G、H的内容。
【参考答案】
1.理由：该桥位于山间河流水库区域，有通航要求，两侧谷深狭窄，山体陡峻，呈“V”型的峡
谷，而缆索吊装施工适用于峡谷或水深流急的河段上，或在通航的河流上需要满足船只的顺利通行的
情形，所以施工单位采用了缆索吊装方案。
2.A为缆索吊机塔架；B为扣索；C为承重索；D为跑车（天车、骑马滑车）。
3.G为将拱肋吊运至安装位置，H为主拱圈合龙。
【考点】斜拉桥施工
扫码关注更多内容
第 1 页 共 5 页学员专用 请勿外泄
一、索塔（钢结构、混凝土结构、预应力混凝土结构等）
1.裸塔施工宜用爬模法，横梁较多的高塔宜用劲性骨架挂模提升法。
2.主要机械设备：起重设备、施工电梯和安全通道，混凝土浇筑设备、供水设备及混凝土养护设
备等。
塔式起重机可安装在两柱中间。

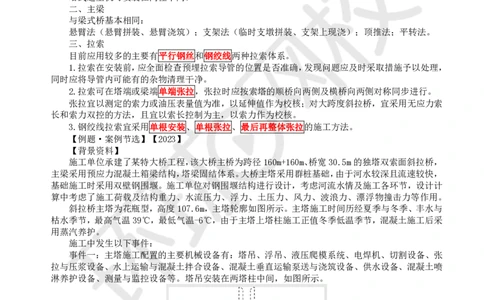

二、主梁
与梁式桥基本相同：
悬臂法（悬臂拼装、悬臂浇筑）；支架法（临时支墩拼装、支架上现浇）；顶推法；平转法。
三、拉索
目前应用较多的主要有平行钢丝和钢绞线两种拉索体系。
1.拉索在安装前，应全面检查预埋拉索导管的位置是否准确，发现问题应及时采取措施予以处理，
同时应将导管内可能有的杂物清理干净。
2.拉索可在塔端或梁端单端张拉，张拉时应按索塔的顺桥向两侧及横桥向两侧对称同步进行。
张拉宜以测定的索力或油压表量值为准，以延伸值作为校核；对大跨度斜拉桥，宜采用无应力索
长和索力双控的方法，且宜以索长控制为主，以索力作为校核。
3.钢绞线拉索宜采用单根安装、单根张拉、最后再整体张拉的施工方法。
【例题·案例节选】【2023】
【背景资料】
施工单位承建了某特大桥工程，该大桥主桥为跨径160m+160m、桥宽30.5m的独塔双索面斜拉桥，
主梁采用预应力混凝土箱梁结构，塔梁固结体系。大桥主塔采用群桩基础，由于河水较深且流速较快，
基础施工时采用双壁钢围堰。施工单位对钢围堰结构进行设计，考虑河流水情及施工各环节，设计计
算中考虑了施工荷载及结构重力、水流压力、浮力、土压力、风力、波浪力、漂浮物撞击力等作用。
斜拉桥主塔为花瓶型，高度107.6m，主塔轮廓如图所示。主塔施工时间历经夏季与冬季、丰水与
枯水季节，最高气温39℃，最低气温-6℃，由于主塔上塔柱施工正值冬季低温季节，混凝土施工后采
用蒸汽养护。
施工中发生以下事件：
事件一：主塔施工配置的主要机械设备有：塔吊、浮吊、液压爬模系统、电焊机、切割设备、张
拉与压浆设备、水上运输与混凝土拌合设备、混凝土垂直运输泵送与浇筑设备、供水设备、混凝土喷
淋养护设备、测量与监控设备等。塔吊安装在两塔柱中间，如图所示。
扫码关注更多内容
第 2 页 共 5 页学员专用 请勿外泄
事件二：主塔塔柱施工中设置了型钢制作的劲性骨架，其主要作用是保证钢筋架立等工序施工的
精度。主塔施工时加强了监测和控制，监控的主要参数包括主塔倾斜度与应力、风力、温度及温差等。
【问题】
1.补充钢围堰设计计算中应考虑的其他两个主要作用。
2.写出图中结构物（或设备设施）A、B的名称。
3.事件一中，主塔施工中还应配置哪些主要机械设备?
4.事件二中，劲性骨架的主要作用还应包括保证哪两道工序施工的精度？补充主塔施工还应监控
的两个主要参数。
【参考答案】
1.钢围堰设计计算中应考虑的其他两个主要作用：冲刷、流冰压力。
2.A—塔式起重机标准节；B—浮吊。
3.塔施工中还应配置的主要机械设备：施工电梯、安全通道。
4.（1）劲性骨架的主要作用还有保证模板安装和拉索预埋导管空间定位精度的作用。
（2）主塔施工还应监控的两个主要参数：平面位置、线形。

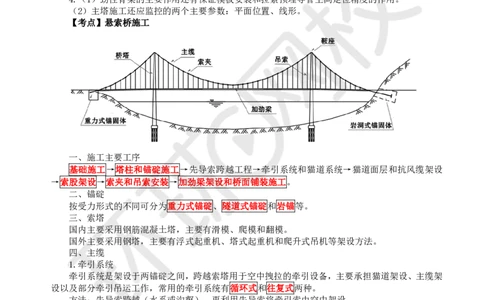

【考点】悬索桥施工
一、施工主要工序
基础施工→塔柱和锚碇施工→先导索跨越工程→牵引系统和猫道系统→猫道面层和抗风缆架设
→索股架设→索夹和吊索安装→加劲梁架设和桥面铺装施工。
二、锚碇
按受力形式的不同可分为重力式锚碇、隧道式锚碇和岩锚等。
三、索塔
国内主要采用钢筋混凝土塔，主要有滑模、爬模和翻模。
国外主要采用钢塔，主要有浮式起重机、塔式起重机和爬升式吊机等架设方法。
四、主缆
1.牵引系统
牵引系统是架设于两锚碇之间，跨越索塔用于空中拽拉的牵引设备，主要承担猫道架设、主缆架
设以及部分牵引吊运工作，常用的牵引系统有循环式和往复式两种。
方法：先导索跨越（水系或沟壑），再利用先导索将牵引索由空中架设。
2.猫道
（1）猫道的线形宜与主缆空载时的线形基本平行。
（2）在主缆架设完成、加劲梁安装之前，应将猫道改挂于主缆上。
3.主缆
锚碇和索塔工程完成、主索鞍和散索鞍安装就位、牵引系统架设完成后，即可进行主缆架设施工。
主缆架设方法主要有空中纺丝法（AS法）和预制平行索股法（PPWS法）。
4.索夹与吊索
五、加劲梁
钢箱梁
钢桁梁
【例题·案例节选】
扫码关注更多内容
第 3 页 共 5 页学员专用 请勿外泄
【背景资料】
某施工单位承接了某公路 B合同段一座悬索桥施工，跨径达 1200m，主要结构由主缆、索塔、锚
碇、吊索、加劲梁组成。悬索桥施工示意图如下图所示：

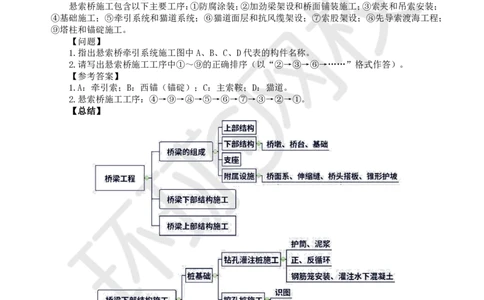

悬索桥施工包含以下主要工序：①防腐涂装；②加劲梁架设和桥面铺装施工；③索夹和吊索安装；
④基础施工；⑤牵引系统和猫道系统；⑥猫道面层和抗风缆架设；⑦索股架设；⑧先导索渡海工程；
⑨塔柱和锚碇施工。
【问题】
1.指出悬索桥牵引系统施工图中A、B、C、D代表的构件名称。
2.请写出悬索桥施工工序中①～⑨的正确排序（以“②→③→⑥→……”格式作答）。
【参考答案】
1.A：牵引索；B：西锚（锚碇）；C：主索鞍；D：猫道。
2.悬索桥施工工序：④→⑨→⑧→⑤→⑥→⑦→③→②→①。
【总结】
