2025环球网校一级建造师《机电工程管理与实务》案例特训
Part1 课程导学
扫码关注更多内容
第 1 页 共 12 页学员专用 请勿外泄
Part2 案例特训
专题一 材料设备与专业技术
【案例导入】
【例题·案例节选】
【背景资料】
A安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供冷、供热）机组、
配电柜、水泵等设备安装和热冷水管道、电缆排管及电缆施工。三联供机组、配电柜、水泵等设备由
业主采购；金属管道、电力电缆及各种材料由安装公司采购。
A 安装公司项目部进场后，编制了施工进度计划、预算费用计划和质量预控方案。对业主采购的三联
供机组、水泵等设备检查、核对技术参数。
【问题】业主采购水泵时应该考虑哪些性能参数？

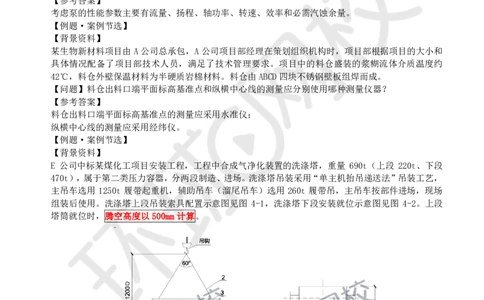

【参考答案】
考虑泵的性能参数主要有流量、扬程、轴功率、转速、效率和必需汽蚀余量。
【例题·案例节选】
【背景资料】
某生物新材料项目由 A公司总承包，A 公司项目部经理在策划组织机构时，项目部根据项目的大小和
具体情况配备了项目部技术人员，满足了技术管理要求。项目中的料仓盛装的浆糊流体介质温度约
42℃，料仓外壁保温材料为半硬质岩棉材料。料仓由ABCD四块不锈钢壁板组焊而成。
【问题】料仓出料口端平面标高基准点和纵横中心线的测量应分别使用哪种测量仪器？
【参考答案】
料仓出料口端平面标高基准点的测量应采用水准仪；
纵横中心线的测量应采用经纬仪。
【例题·案例节选】
【背景资料】
E 公司中标某煤化工项目安装工程，工程中合成气净化装置的洗涤塔，重量 690t（上段 220t、下段
470t），属于第二类压力容器，分两段制造、进场。洗涤塔吊装采用“单主机抬吊递送法”吊装工艺，
主吊车选用 1250t 履带起重机，辅助吊车（溜尾吊车）选用 260t 履带吊，主吊车按部件进场，现场
组装后使用。洗涤塔上段吊装索具配置示意图见图 4-1，洗涤塔下段安装就位示意图见图 4-2。上段
塔筒就位时，腾空高度以500mm计算。
扫码关注更多内容
第 2 页 共 12 页学员专用 请勿外泄
【补充】

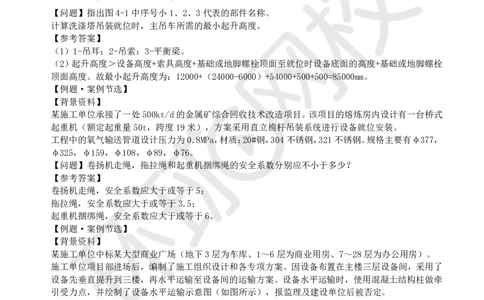

【问题】指出图4-1中序号小1、2、3代表的部件名称。
计算洗涤塔吊装就位时，主吊车所需的最小起升高度。
【参考答案】
（1）1-吊耳；2-吊索；3-平衡梁。
（2）起升高度＞设备高度+索具高度+基础或地脚螺栓顶面至就位时设备底面的高度+基础或地脚螺栓
顶面高度。故最小起升高度为：12000+（24000-6000）+54000+500+500=85000mm。
【例题·案例节选】
【背景资料】
某施工单位承接了一处500kt/d的金属矿综合回收技术改造项目。该项目的熔炼房内设计有一台桥式
起重机（额定起重量50t，跨度19米），方案采用直立桅杆吊装系统进行设备就位安装。
工程中的氧气输送管道设计压力为0.8MPa，材质：20#钢，304不锈钢，321不锈钢。规格主要有φ377，
φ325，φ159，φ108，φ89，φ76。
【问题】卷扬机走绳，拖拉绳和起重机捆绑绳的安全系数分别应不小于多少？
【参考答案】
卷扬机走绳，安全系数应大于或等于5；
拖拉绳，安全系数应大于或等于3.5；
起重机捆绑绳，安全系数应大于或等于6。
【例题·案例节选】
【背景资料】
某施工单位中标某大型商业广场（地下3层为车库、1～6层为商业用房、7～28层为办公用房）。
施工单位项目部进场后，编制了施工组织设计和各专项方案。因设备布置在主楼三层设备间，采用了
设备先垂直提升到三楼，再水平运输至设备间的运输方案。设备水平运输时，使用混凝土结构柱做牵
引受力点，并绘制了设备水平运输示意图（如图所示），报监理及建设单位后被否定。
混凝土结构柱
钢丝绳
A-A剖面 设备运行方向
葫芦
拖排
A A
三层地面
设备水平运输示意图
【问题】设备运输方案被监理和建设单位否定的原因何在？如何改正？
扫码关注更多内容
第 3 页 共 12 页学员专用 请勿外泄
【参考答案】
设备运输方案被监理和建设单位否定的原因和改正措施如下：
（1）设备的牵引绳不能直接绑扎在混凝土结构柱上，应在混凝土柱四角使用木方（或钢板）保护；
（2）牵引绳采用结构柱为受力点，须报原设计单位校验同意后实施。

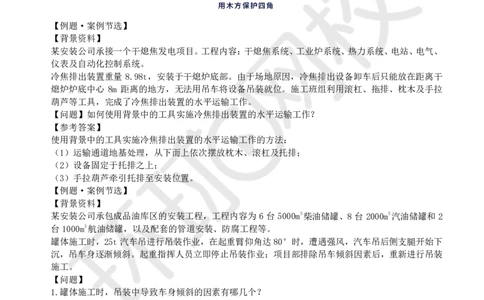

【例题·案例节选】
【背景资料】
某安装公司承接一个干熄焦发电项目。工程内容：干熄焦系统、工业炉系统、热力系统、电站、电气、
仪表及自动化控制系统。
冷焦排出装置重量 8.98t，安装于干熄炉底部。由于场地原因，冷焦排出设备卸车后只能放在距离干
熄炉炉底中心 8m 距离的地方，无法用吊车将设备吊装就位。施工班组利用滚杠、拖排、枕木及手拉
葫芦等工具，完成了冷焦排出装置的水平运输工作。
【问题】如何使用背景中的工具实施冷焦排出装置的水平运输工作？
【参考答案】
使用背景中的工具实施冷焦排出装置的水平运输工作的方法：
（1）运输通道地基处理，从下而上依次摆放枕木、滚杠及托排；
（2）设备固定于托排之上；
（3）手拉葫芦牵引托排至安装位置。
【例题·案例节选】
【背景资料】
某安装公司承包成品油库区的安装工程，工程内容为 6 台 5000m3柴油储罐、8 台 2000m3汽油储罐和 2
台1000m3航油储罐，以及配套的管道安装、防腐工程等。
罐体施工时，25t汽车吊进行吊装作业，在起重臂仰角达80°时，遭遇强风，汽车吊后侧支腿开始下
沉，吊车身逐渐倾斜。起重指挥人员立即停止吊装作业；项目部排除吊车倾斜因素后，重新进行吊装
施工。
【问题】
1.罐体施工时，吊装中导致车身倾斜的因素有哪几个？
2.吊装作业中的平衡梁有何作用?
【参考答案】
1.罐体施工时，吊装中导致车身倾斜的因素：
（1）起重臂杆仰角超限；
（2）支腿不稳定；
（3）强风。
2.平衡梁的作用：
（1）减少被吊设备（构件）起吊时所承受的挤压力，避免损坏设备。
（2）缩短吊索的高度，减少动滑轮的起吊高度。
（3）构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷。
（4）转换吊点。
扫码关注更多内容
第 4 页 共 12 页学员专用 请勿外泄
【例题·案例节选】
【背景资料】
A公司承担某炼化项目的硫磺回收装置施工总承包任务。
A公司与B公司签订了烟囱钢结构平台及钢梯分包合同；与C公司签订了钢筒分段现场制造及安装分
包合同；与D公司签订了钢筒防腐保温绝热分包合同。
C 公司首次从事钢筒所用材质的焊接任务，进行了充分的焊接前技术准备，完成焊接工作必须的工艺
文件，选择合格的焊工，验证施焊能力；顺利完成了钢筒制造、组对焊接和检验等。
【问题】C公司在焊接前应完成哪几个焊接工艺文件？焊工应取得什么证书？
【参考答案】
（1）C公司在焊接前应完成的焊接工艺文件：
与焊接所匹配的焊接工艺评定预规程；焊接工艺评定报告；焊接工艺规程；焊接工艺指导书。
（2）焊工应取得相应的《特种设备作业人员证》。
题中烟囱钢筒为锅炉的一部分属于特种设备，所以需要特种设备作业人员证。
【例题·案例节选】
【背景资料】
某机电安装公司承接南方沿海储油罐区的安装任务，该机电公司项目部认真组织施工。在第一批罐底
板到达现场后，随即组织下料作业，连夜进行喷涂除锈，施工人员克服了在空气相对湿度达 90%的闷
湿环境下的施工困难。
项目部启动质量问题处理程序，针对产生的质量问题，分析了原因，明确了整改方法，整改措施完善
后得以妥善处理，并按原验收规范进行验收。底板敷设完成后，焊工按技术人员的交底，点焊固定后，
先焊长焊缝，后焊短焊缝，采用大焊接线能量分段退焊，在底板焊接工作进行到第二天时，出现了很
明显的波浪形变形。
【问题】指出技术人员底板焊接中的错误之处，并纠正。
【参考答案】
（1）错误之处一：底板焊接过程中采用了大焊接线能量
整改：应采用较小的焊接线能量
（2）错误之处二：先焊长焊缝，后焊短焊缝
整改：先进行短焊缝的焊接，再焊长焊缝。
【考点回归】
一、电缆型号含义
性能 类别 绝缘材料 线芯 内护层 其他特征
电力 T-铜
NH-耐火 Z-纸 Q-铅护层 P-屏蔽
电缆 （省略）
ZR-阻燃 K-控制电缆 X-橡胶 L-铝 L-铝护层
V-聚氯 V-聚氯
FE-辐照 Y-仪表电缆
乙烯 乙烯
Y-聚乙烯 Y-聚乙烯
YJ-交联聚乙
烯
扫码关注更多内容
第 5 页 共 12 页学员专用 请勿外泄
型号 名称
YJV 交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆
YJY 交联聚乙烯绝缘聚乙烯护套铜芯电力电缆
YJFE 辐照交联聚乙烯绝缘聚烯烃护套铜芯电力电缆
例如：YJY-26/35-3×240，表示交联聚乙烯绝缘聚乙烯护套铜芯电力电缆，额定电压为 26/35kV，3
芯，截面积为240mm²。
WDZN-YJFE，表示无卤低烟阻燃耐火型辐照交联聚乙烯绝缘聚烯烃护套铜芯电力电缆
二、母线槽特点
1.空气型母线槽---存在烟囱效应，不能用于垂直安装
2.紧密型母线槽---噪声较大、防潮性能较差、可用于垂直输配电
3.高强度母线槽---防潮散热功能好、减少噪声
4.耐火型母线槽---应急电源
三、泵、风机、压缩机性能参数
类别 性能参数
泵（6） 流量、轴功率、效率 转速 扬程、必需汽蚀余量
风机（7） 流量、功率、效率 转速 压力、噪声、振动大小
流量、工作效率、 容积、性能系数
压缩机（8）
功率（输入、输出） 压力（吸气压力、排气压力）
【补充】消防水泵安装示意图
扫码关注更多内容
第 6 页 共 12 页学员专用 请勿外泄
【拓展】异径管
四、测量技术
五、起重技术
扫码关注更多内容
第 7 页 共 12 页学员专用 请勿外泄
【拓展】系缆式桅杆起重机
又称回转桁架式桅杆起重机
扫码关注更多内容
第 8 页 共 12 页学员专用 请勿外泄
扫码关注更多内容
第 9 页 共 12 页学员专用 请勿外泄
六、焊接技术
【模拟特训】
【例题·案例节选】
【背景资料】
某项目建设单位与A公司签订了氢气压缩机厂房建筑及机电工程施工总承包合同。工程包括：设备及
钢结构厂房基础，配电室建筑施工，厂房钢结构制造、安装。一台20t通用桥式起重机安装，一台活
塞式氢气压缩机及配套设备。氢气管道和自动化仪表控制装置安装等。经建设单位同意，A 公司将设
备及钢结构厂房基础、配电室建筑施工分包给B公司。
B 公司首先完成压缩机基础施工，与 A 公司办理中间交接时，共同复核了标注在中心标板上的安装基
准线和埋设在基础边缘的标高基准点。
【问题】标注的安装基准线包括哪两个中心线？
测试安装标高基准线一般采用哪种测量仪器？
【参考答案】
（1）安装基准线包括纵、横两条中心线。
（2）测试安装标高基准线一般采用水准仪。
【例题·案例节选】
【背景资料】
在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用、漏装和安装位置错误等质量问题（见
图3）。
扫码关注更多内容
第 10 页 共 12 页学员专用 请勿外泄
【问题】指出图3中管件安装的质量问题。应怎样纠正。
【参考答案】
问题1：泵吸入管上安装金属软管。
改正：应为橡胶软接头。
问题2：泵排出管上的变径管位置错误。
改正：应当安装在泵的出口处。
问题3：排出管路上的闸阀前没有安装止回阀。
改正：排出管路上的闸阀前应安装止回阀。
【例题·案例节选】
【背景资料】
在使用 250t 履带吊进行大型工艺设备吊装作业时，250t 履带吊的车身突然发生倾斜，起重指挥人员
立即停止了吊装作业，经检查发现履带吊的右侧腹带前部的地面出现了下陷，施工单位立即组织人员
进行了妥善处理。
【问题】250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求?
【参考答案】
（1）流动式起重机必须在水平坚硬地面上进行吊装作业。吊车工作位置（包括吊车行走路线）的地
基需进行处理。
（2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在复杂地基上吊
装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案。
（3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
【例题·案例节选】
【背景资料】
某安装公司承接一化工搬迁改造项目。工程内容包括：设备安装、工艺管道和电气仪表的安装。
吊装方案中，采用 1250t履带式起重机单主吊，80t 汽车吊配合。绳扣直径规格分别为φ136、φ90、
φ60。吊装时均为一弯两股使用。经计算：φ136、φ90、φ60 的绳扣安全系数分别为 5.44、5.56
和7.79。查规范后：系挂绳扣安全系数必须≥5，捆绑绳扣安全系数必须≥6。
【问题】《大型设备吊装施工方案》中三种吊装绳扣的安全系数能否满足规范要求？说明理由。
【参考答案】
只有φ60的钢丝绳扣的安全系数满足规范要求，其他两种不满足。
三种吊装绳扣都是一弯两股使用，属于捆绑绳扣，安全系数应该大于等于6。
【例题·案例节选】
【背景资料】
扫码关注更多内容
第 11 页 共 12 页学员专用 请勿外泄
A 公司承建某建筑机电安装工程，A 公司进场后，针对该工程编制应急预案，并对现场工作人员进行
应急预案培训：（1）应急的内容和应急方式，明确各自任务和防护措施；（2）应急救援预案和实施
程序变更的处理流程；（3）紧急事故的报警方法和报警程序。
A公司将临时用电工程分包给B公司，B公司编制了临时用电施工方案，临时用电采用三级配电，TN-S
接零保护系统；为了充分利用项目现有电缆，临时用电总配电柜进线电缆采用了一根4芯电缆（YJFE-4
×70）加一根单芯电缆（YJFE-1×25），总配电柜母线采用TMY-50×5（硬铜母线宽50mm、厚5mm）、
螺栓搭接。
临时用电施工方案经编制交底后，B公司组织了施工，A公司检查临时用电工程后指出：
（1）单芯电缆，用于 PE 导体不满足现行规范《建筑与市政工程施工现场临时用电安全技术标准》
（JGJT46-2024）具体内容见表4-1；
（2）总配电柜内母线搭接面钻孔位置及孔径大小和数量符合规定，但搭接面长度 30mm 和 M6 搭接螺
栓不满足现行规范《电器装置安装工程母线装置施工及验收规范》GB50149-2010），具体内容见表4-2。
A公司要求B公司返工，B公司返工后，向监理申请竣工被监理拒绝。
表4-1 保护接地导体（PE）截面与相导体截面的关系
相导体截面S（mm2） 保护接地导体（PE）最小截面（mm2）
S＜25 S
25≤S≤50 25
S＞50 S/2
表4-2 矩形母线搭接规定
【问题】
1.总配电柜进线电缆的绝缘层和护套层分别是什么材料？PE导线的最小截面积是多少？
2.总配电柜母线搭接的合格长度是多少？搭接螺栓应采取什么规格？
【参考答案】
1.（1）绝缘层：辐照交联聚乙烯绝缘；
护套：聚烯烃护套
（2）70×1/2=35mm2。
2.（1）合格长度是母线的宽度，即50mm；
（2）搭接螺栓应采取的螺栓规格：M8。
