第43 讲 重点实验：练习使用多用电表

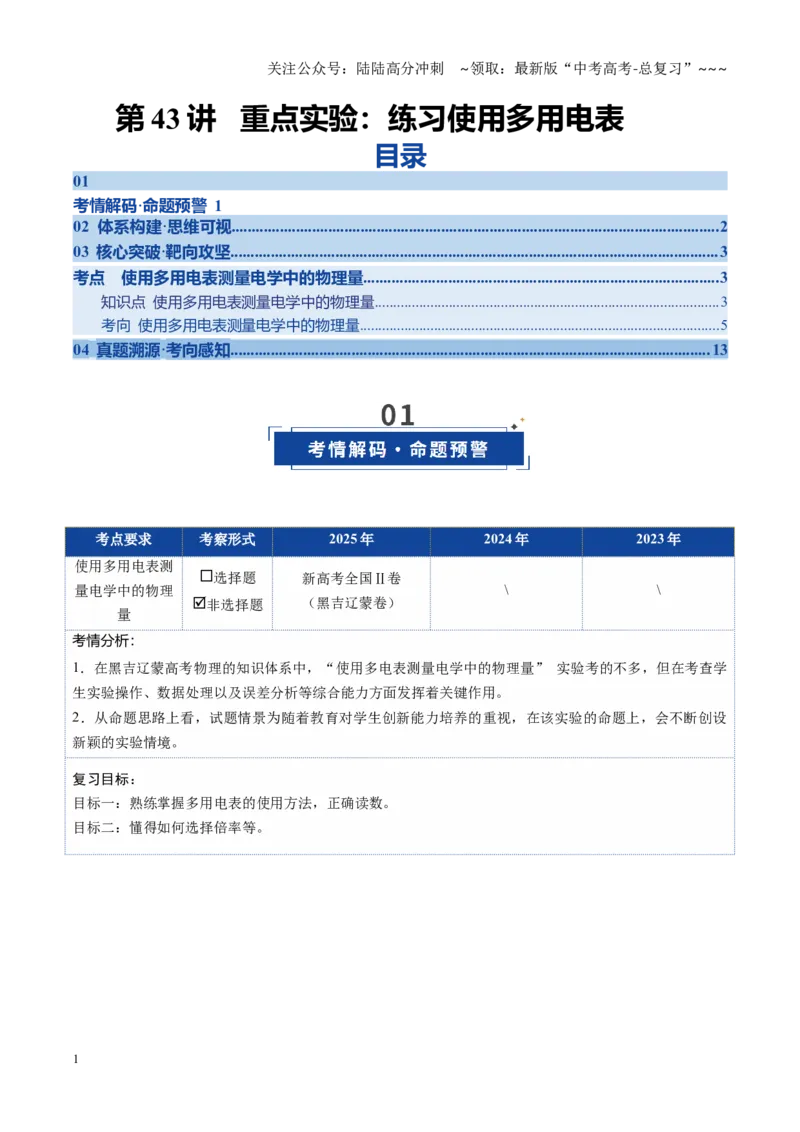

目录
01
考情解码·命题预警1

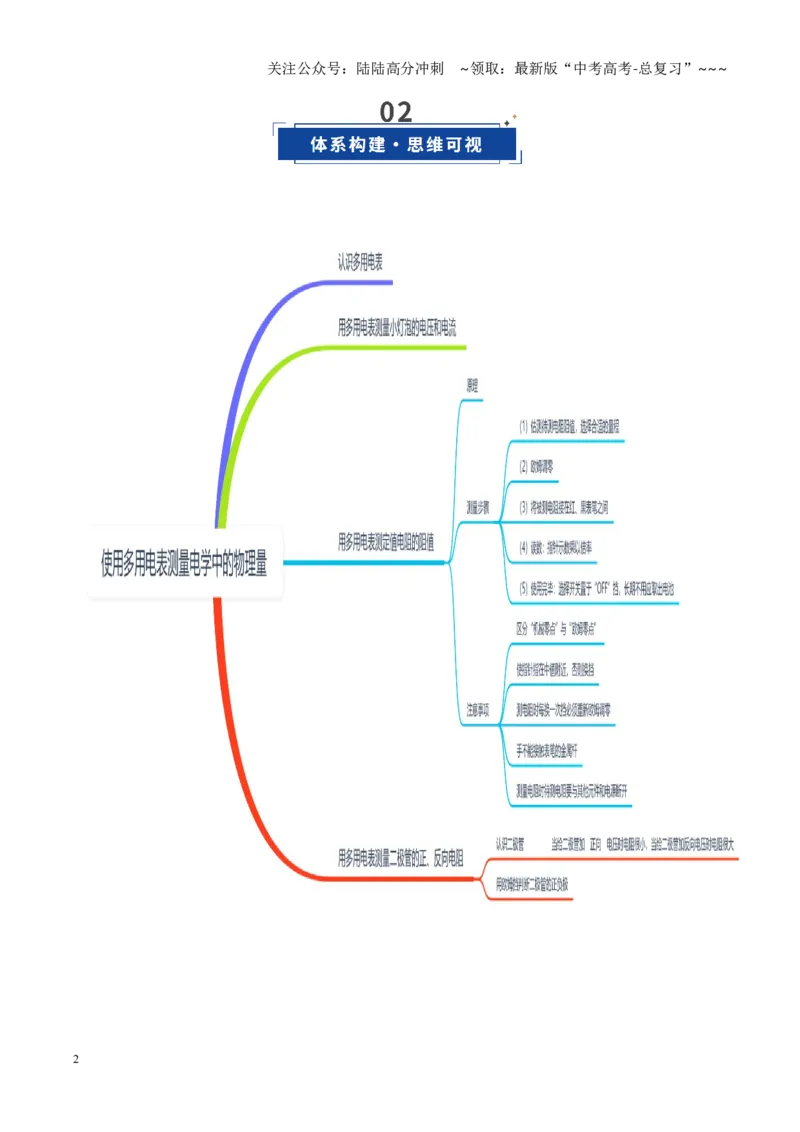

02 体系构建·思维可视.........................................................................................................................2
03 核心突破·靶向攻坚.........................................................................................................................3
考点 使用多用电表测量电学中的物理量........................................................................................3
知识点 使用多用电表测量电学中的物理量.............................................................................................3
考向 使用多用电表测量电学中的物理量.................................................................................................5
04 真题溯源·考向感知.......................................................................................................................13
考点要求
考察形式
2025 年
2024 年
2023 年
使用多用电表测
量电学中的物理
量
选择题
非选择题
新高考全国Ⅱ卷
（黑吉辽蒙卷）
\
\
考情分析：
1．在黑吉辽蒙高考物理的知识体系中，“使用多电表测量电学中的物理量” 实验考的不多，但在考查学
生实验操作、数据处理以及误差分析等综合能力方面发挥着关键作用。
2．从命题思路上看，试题情景为随着教育对学生创新能力培养的重视，在该实验的命题上，会不断创设
新颖的实验情境。
复习目标：
目标一：熟练掌握多用电表的使用方法，正确读数。
目标二：懂得如何选择倍率等。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考点 使用多用电表测量电学中的物理量
知识点 使用多用电表测量电学中的物理量
一、认识多用电表
1.多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程。
2.外形如图所示：上半部分为表盘，表盘上有电流、
电压
、
电阻
等多种量程的刻度；下半部分为
选择开关，它的四周刻有各种
测量
项目和量程。
3.多用电表面板上还有：欧姆表的
欧姆
调零旋钮（使电表指针指在右端零欧姆处）、指针
定位螺丝
（使电表指针指在左端的“0”位置）、表笔的正、负插孔（
红
表笔插入“＋”插孔，
黑
表笔插入
“－”插孔）。
4.原理图
二、用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于
直流
电压挡，测小灯泡两端的电压。红表
笔接电势
高
（选填“高”或“低”）的点。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
按如图乙所示的电路图连好电路，将选择开关置于
直流
电流挡，测量通过小灯泡的电流。此时电流从
红
表笔流入多用电表。
三、用多用电表测定值电阻的阻值
1.原理
电路图
I 与Rx 的对应
关系
相当于待测电阻Rx＝0，调节R 使I
＝Ig＝
E
Rg＋r ＋R ，此时指针指在
满偏电流Ig处（欧姆表内阻RΩ＝Rg
＋r＋R）
相当于待测电阻Rx ＝
∞，此时I＝0，指针不
偏转
待测电阻为Rx，I＝
E
RΩ＋Rx
，指针指到某确定位置，此时
Rx＝E
I －RΩ
刻度特点
表头电流满偏Ig处，对应欧姆表零
刻度（最右侧）
表头电流I＝0 处，对应
欧姆表∞刻度（最左
侧）
表头电流I 与电阻Rx 一一对
应，但不是线性关系，表盘刻
度不均匀
两点说明
（1）黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”。
（2）当多用电表指针指在中央时I g
2
＝
E
RΩ＋R中
，故中值电阻R 中＝RΩ
2.测量步骤
（1）估测待测电阻阻值，选择合适的量程。
（2）
欧姆
调零。
（3）将被测电阻接在红、黑表笔之间。
（4）读数：指针示数乘以
倍率
。
（5）使用完毕：选择开关置于
“
OFF
”
挡，长期不用应取出电池。
3.注意事项
（1）区分“机械零点”与“欧姆零点”。机械零点是表盘刻度
左
侧的“0”位置，机械调零调节的是
表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘
右
侧的“0”位置，欧姆调零调节的是欧姆调零
旋钮。
（2）使指针指在中值附近，否则换挡。
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（3）测电阻时每换一次挡必须重新
欧姆调零
。
（4）手不能接触表笔的金属杆。
（5）测量电阻时待测电阻要与其他元件和
电源
断开。
四、用多用电表测量二极管的正、反向电阻
1.认识二极管：
晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加
正向
电压时电阻很小，当给二极管加
反向
电压时电阻很大。
2.用欧姆挡判断二极管的正负极
将多用电表欧姆调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的
正
极，红表笔接触二极
管的
负
极（如图甲）；若多用电表指针偏角很小，则黑表笔接触二极管的
负
极，红表笔接触二极
管的
正
极（如图乙）。
考向 使用多用电表测量电学中的物理量
例1（2025·辽宁·模拟预测）某实验小组想测量一个未知电阻Rₓ 的阻值。
(1)为了选择合适电表，首先用欧姆表粗测其阻值。把多用电表调至“×10”挡，将两个表笔短接，进行欧姆
调零，然后将两个表笔分别接在电阻R。的两端，多用电表指针如图（a）所示，下一步应将多用电表的挡
位调至 （填“×1”或“×100”）挡，重新欧姆调零，再次测量结果如图（b）所示，则电阻Rx的阻
值为 Ω。
(2)为了进一步准确测量R₂ 的阻值，该实验小组设计了如图（c）所示的电路，其中电源电动势为6V、内阻
不计，滑动变阻器（0~5Ω），电流表A₁ 量程为0~0.3A、内阻为10Ω，电流表A₂ 量程为0~0.3A、内阻未
知，电阻箱（0~99.9Ω）。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
①根据电路图，用笔画线代替导线，完成图（d）中的电路连接 。
②闭合开关S 前，滑动变阻器的滑片P 应该滑到 （填“a”或“b”）端。
③闭合开关S，调节滑片P 的位置，使电流表A₁ 的示数为
记录此时电流表A₂ 的示数I₂ 和电阻
箱的阻值R。
④多次改变滑片P 位置，再调节电阻箱接入电路的阻值R，使电流表A₁ 示数保持在
0.15A，记录多组
电流表A₂ 的示数I₂ 和电阻阻箱的阻值R。
⑤根据实验测量的数据描绘
图像如图（e）所示，由图像可知，该定值电阻Rx的阻值为 Ω
（结果保留3 位有效数字）。
例2（2023·黑龙江齐齐哈尔·三模）某实验小组欲测量一段粗细均匀金属丝的电阻率，他们首先用游标卡
尺测量金属丝的直径d，其示数如图甲所示．接着用欧姆表对定值电阻
的电阻进行测量，正确调零后，
使用“
”的倍率进行测量，指针偏转如图乙所示．然后用如图丙所示的电路来测量此段金属丝的电阻率，
金属丝与理想电流表A 以及定值电阻
串联接入电路，电源电动势与内阻恒定，金属丝被固定在带有刻度
的木板上，P 是鳄鱼夹，用来调节接入电路中金属丝的长度L，回答下列问题：
（1）甲图的读数为
，乙图的读数为
；
（2）对丙图实验时闭合开关，从右向左逐渐改变鳄鱼夹的位置，记录鳄鱼夹每一个位置对应的金属丝接
入电路的有效长度L，以及对应的电流表A 的示数I，得到多组
数据，建立平面直角坐标系，以L 为
纵轴，以 （填“I”或“
”）为横轴，根据实验数据在坐标系中描点，画出的图像为如图
丁所示的倾斜直线；
（3）若丁图的斜率为k，纵轴的截距为
，已知电源的电动势为E，则内阻
，金属丝的
电阻率
；（用题目所给的已知物理量的符号来表示）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（4）若电流表A 内阻不可忽略且未知，则金属丝电阻率的测量值 （填“大小”“等于”
或“小于”）真实值．
【变式训练1】（2024·吉林长春·模拟预测）某实验小组要测量一段金属丝的电阻率。
(1)某同学先用多用电表的欧姆挡粗测金属丝电阻，把选择开关调到“×1”挡，应先 ，再进行测量；
再用螺旋测微器测量金属丝的直径d，其示数如图乙所示，则直径
mm；
(2)为了精确测量金属丝电阻，小组成员甲同学根据实验室提供器材：滑动变阻器（阻值为
）、电
流表（阻值约为
）、电压表（阻值约为
）、要求尽可能多测量几组数据，请补充完整图丙的电路
连线 。
(3)小组成员乙同学设计了如图丁所示电路测量该金属丝电阻率，稳压源的输出电压恒为
，定值电阻的
阻值为R，金属丝ab 两端长为L。根据多次实验测出的aP 长度x 和对应的电压表的示数U 作出的
图
线，图线的斜率为k，则金属丝的电阻率
。（用题中的符号k、R、d、
、L 表示）

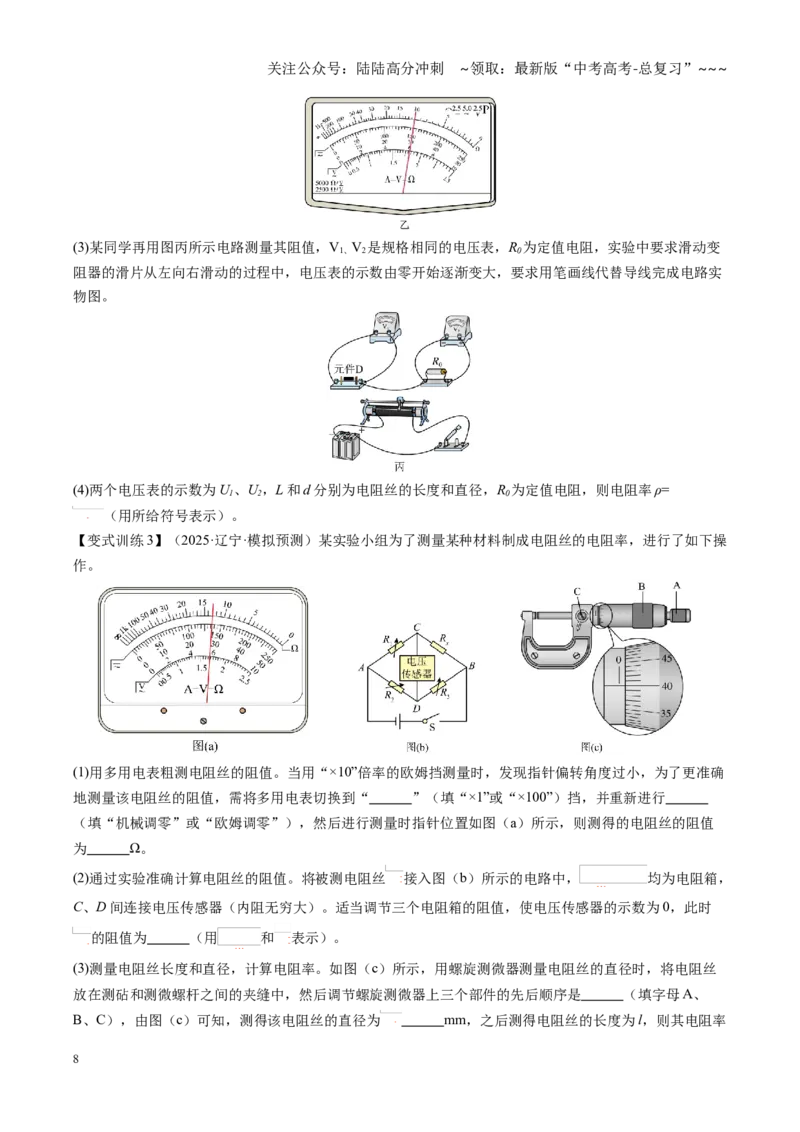

【变式训练2】（2025·辽宁朝阳·模拟预测）某同学为测量一新材料金属丝电阻率
(1)用螺旋测微器测量金属丝直径，示数如图，则d= mm；
(2)实验前先用多用电表测量电阻丝的电阻：选择x100 倍率，发现指针偏角过大，则所选挡位
（“大”或“小”），后调整后将挡位调整为x10 倍率，指针示数如图乙，则读数 Ω。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(3)某同学再用图丙所示电路测量其阻值，V1、V2是规格相同的电压表，R0为定值电阻，实验中要求滑动变
阻器的滑片从左向右滑动的过程中，电压表的示数由零开始逐渐变大，要求用笔画线代替导线完成电路实
物图。
(4)两个电压表的示数为U1、U2，L 和d 分别为电阻丝的长度和直径，R0为定值电阻，则电阻率ρ=
（用所给符号表示）。
【变式训练3】（2025·辽宁·模拟预测）某实验小组为了测量某种材料制成电阻丝的电阻率，进行了如下操
作。
(1)用多用电表粗测电阻丝的阻值。当用“×10”倍率的欧姆挡测量时，发现指针偏转角度过小，为了更准确
地测量该电阻丝的阻值，需将多用电表切换到“ ”（填“×1”或“×100”）挡，并重新进行
（填“机械调零”或“欧姆调零”），然后进行测量时指针位置如图（a）所示，则测得的电阻丝的阻值
为 Ω。
(2)通过实验准确计算电阻丝的阻值。将被测电阻丝
接入图（b）所示的电路中，
均为电阻箱，
C、D 间连接电压传感器（内阻无穷大）。适当调节三个电阻箱的阻值，使电压传感器的示数为0，此时
的阻值为 （用
和
表示）。
(3)测量电阻丝长度和直径，计算电阻率。如图（c）所示，用螺旋测微器测量电阻丝的直径时，将电阻丝
放在测砧和测微螺杆之间的夹缝中，然后调节螺旋测微器上三个部件的先后顺序是 （填字母A、
B、C），由图（c）可知，测得该电阻丝的直径为
mm，之后测得电阻丝的长度为l，则其电阻率
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
的表达式为
（用d、l 和
表示）。

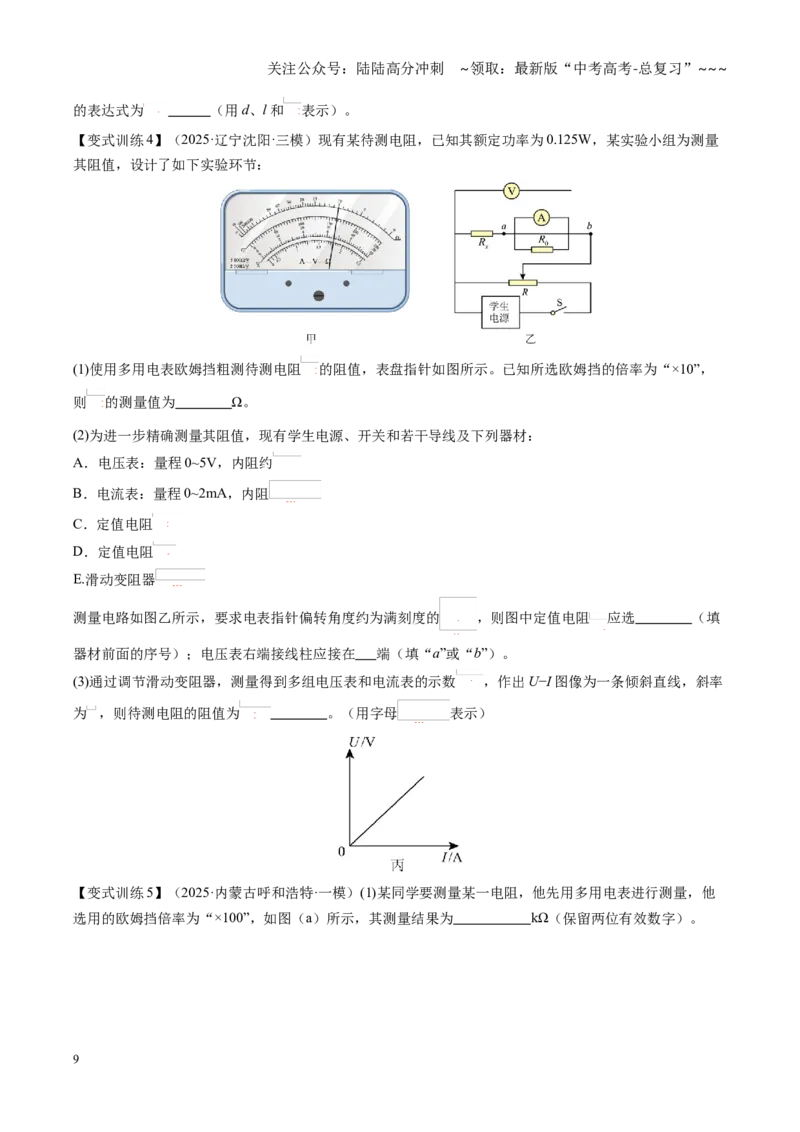

【变式训练4】（2025·辽宁沈阳·三模）现有某待测电阻，已知其额定功率为0.125W，某实验小组为测量
其阻值，设计了如下实验环节：
(1)使用多用电表欧姆挡粗测待测电阻
的阻值，表盘指针如图所示。已知所选欧姆挡的倍率为“×10”，
则
的测量值为 Ω。
(2)为进一步精确测量其阻值，现有学生电源、开关和若干导线及下列器材：
A．电压表：量程0~5V，内阻约
B．电流表：量程0~2mA，内阻
C．定值电阻
D．定值电阻
E.滑动变阻器
测量电路如图乙所示，要求电表指针偏转角度约为满刻度的
，则图中定值电阻
应选 （填
器材前面的序号）；电压表右端接线柱应接在 端（填“a”或“b”）。
(3)通过调节滑动变阻器，测量得到多组电压表和电流表的示数
，作出U−I 图像为一条倾斜直线，斜率
为
，则待测电阻的阻值为
。（用字母
表示）

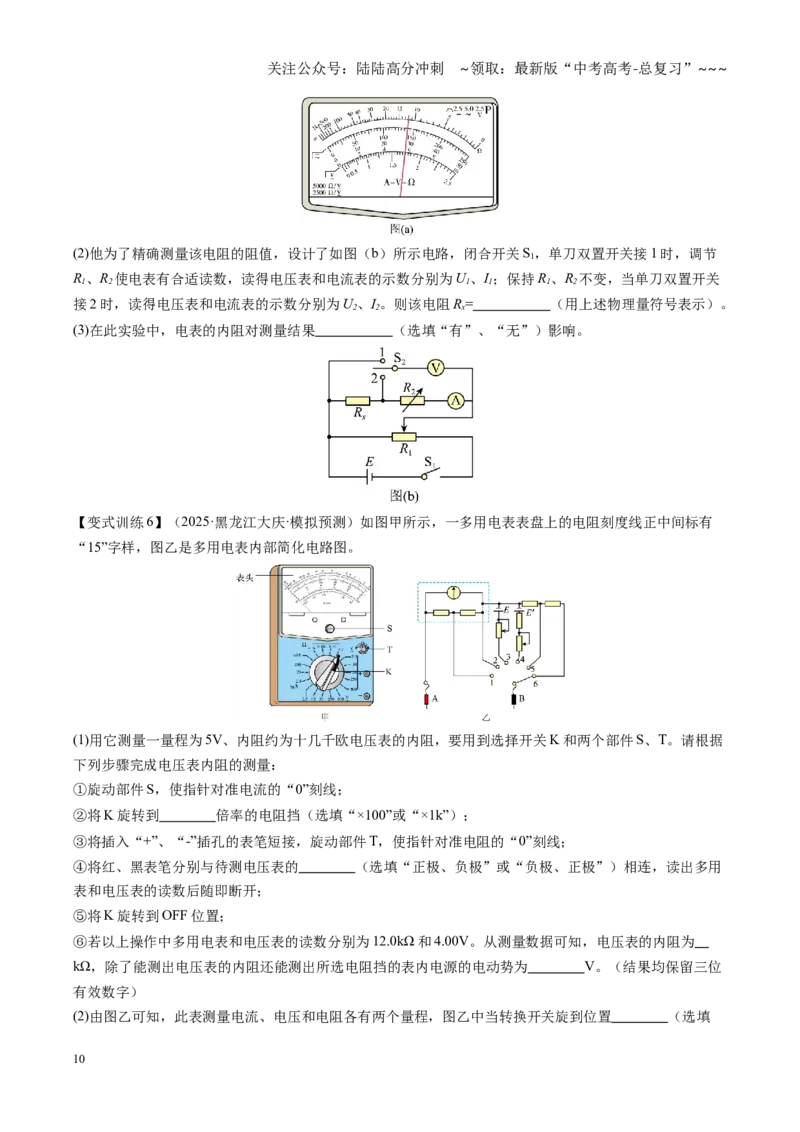

【变式训练5】（2025·内蒙古呼和浩特·一模）(1)某同学要测量某一电阻，他先用多用电表进行测量，他
选用的欧姆挡倍率为“×100”，如图（a）所示，其测量结果为 kΩ（保留两位有效数字）。
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(2)他为了精确测量该电阻的阻值，设计了如图（b）所示电路，闭合开关S1，单刀双置开关接1 时，调节
R1、R2使电表有合适读数，读得电压表和电流表的示数分别为U1、I1；保持R1、R2不变，当单刀双置开关
接2 时，读得电压表和电流表的示数分别为U2、I2。则该电阻Rx= （用上述物理量符号表示）。
(3)在此实验中，电表的内阻对测量结果 （选填“有”、“无”）影响。
【变式训练6】（2025·黑龙江大庆·模拟预测）如图甲所示，一多用电表表盘上的电阻刻度线正中间标有
“15”字样，图乙是多用电表内部简化电路图。
(1)用它测量一量程为5V、内阻约为十几千欧电压表的内阻，要用到选择开关K 和两个部件S、T。请根据
下列步骤完成电压表内阻的测量：
①旋动部件S，使指针对准电流的“0”刻线；
②将K 旋转到 倍率的电阻挡（选填“×100”或“×1k”）；
③将插入“+”、“-”插孔的表笔短接，旋动部件T，使指针对准电阻的“0”刻线；
④将红、黑表笔分别与待测电压表的 （选填“正极、负极”或“负极、正极”）相连，读出多用
表和电压表的读数后随即断开；
⑤将K 旋转到OFF 位置；
⑥若以上操作中多用电表和电压表的读数分别为12.0kΩ 和4.00V。从测量数据可知，电压表的内阻为
kΩ，除了能测出电压表的内阻还能测出所选电阻挡的表内电源的电动势为 V。（结果均保留三位
有效数字）
(2)由图乙可知，此表测量电流、电压和电阻各有两个量程，图乙中当转换开关旋到位置 （选填
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
“1、2”或“3、4”或“5、6”）时，可用来测量电流，其中旋到位置 时量程较大。
【变式训练7】（2025·黑龙江·二模）如图（a）所示有一段漆包线，某同学想测量外层绝缘漆膜的厚度，
进行了如下实验：
(1)测得该导线的长度为
，用螺旋测微器测量漆包线的外径，如图（b）所示，则外径
mm。
(2)用多用电表电阻“
”挡粗测该段漆包线的电阻，测量结果如图（c）所示。
为精确地测量该段漆包线的直流电阻
，现提供以下器材供选择：
电流表
（量程
，内阻
约为
，示数用
表示）
电流表
（量程
，内阻
，示数用
表示）
定值电阻
定值电阻
滑动变阻器
（最大阻值
）
滑动变阻器
（最大阻值
）
蓄电池
（电动势
，内阻很小）
开关
、导线若干
①实验要求漆包线两端电压可以从零开始自由调节，请选择合适器材，在如图（d）所示方框中补充完整
实验电路图，并标上所选择仪器的代号 。
②根据实验电路，该段漆包线电阻的计算表达式为
（用题中所给的字母表示）。
(3)若该漆包线内芯材料的电阻率为
，根据以上实验可得外层绝缘漆膜的厚度为 （用
、
、
、
表示）。
【变式训练8】（2025·黑龙江哈尔滨·二模）某科技小组检测智能手环中的热敏元件
的电阻，实验过程
如下：
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)初步检测时选用欧姆表×1 挡，表盘示数如图1 所示，该元件常温阻值为 Ω。
(2)为精确测量，设计如图2 电路，器材包括：
A．电源：
，内阻不计；
B．电流表：量程0~10mA，（内阻RA未知）；
C．精密电阻：
；
D．电阻箱R1、R2：阻值范围0~999.9Ω；
E．单刀双掷开关及导线、开关。
① 该同学设计的电路图如2 图所示，请根据电路图用笔画线替代导线完成图3 中实物连接 。
② 实验步骤：
第一步：将开关S 拨向a，调节电阻箱R1=35.9Ω，记录电流值。
第二步： 将开关S 拨向b，调节R2使电流重现相同值
第三步：测得此时R2=82.2Ω
根据上述数据，计算Rx的真实阻值为 Ω（保留三位有效数字）
(3)本方案通过 法消除系统误差，电流表内阻对测量结果 （有/无）影响。
【变式训练9】（2024·黑龙江·二模）某物理兴趣小组准备测一个电流表的内阻，实验室准备的器材有：干
电池两节、待测电流表A（量程为0~0.1A）、电压表V（量程为0~3V）、滑动变阻器（最大阻值
，额
定电流2A）、定值电阻
、定值电阻
、多用电表、开关和导线若干。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)某同学想利用多用电表的欧姆挡测量电流表的内阻，为了电表安全，测量时应将红表笔接触电流表的
（选“正”或“负”）接线柱，黑表笔接触电流表的另一接线柱。将欧姆表倍率调为“×1”挡，经过欧姆
表测电阻的正确操作后指针在表盘的位置如图甲所示，则电流表内阻为RA= Ω。
(2)另一同学想利用如图乙所示电路测量电流表的内阻。
①请在图丙中用笔画线代替导线完善实物图连线 。
②为了使测量时相对误差更小，要求测量时两电表指针偏转均超过其量程的三分之二，则保护电阻应使用
（选“
”或“
”）。
③电路接通后，把滑动变阻器的滑片滑动到某一位置，若此时电压表读数为U，电流表读数为I，则电流
表内阻
。（用题中所给物理量字母符号表示）
1．（2025·湖南·高考真题）车辆运输中若存在超载现象，将带来安全隐患。由普通水泥和导电材料混合制
成的导电水泥，可以用于监测道路超载问题。某小组对此进行探究。
（1）选择一块均匀的长方体导电水泥块样品，用多用电表粗测其电阻。将多用电表选择开关旋转到“
”挡，正确操作后，指针位置如图1 所示，则读数为
。
（2）进一步提高实验精度，使用伏安法测量水泥块电阻，电源E 电动势
，内阻可忽略，电压表量程
，内阻约
，电流表程
，内阻约
。实验中要求滑动变阻器采用分压接法，在图2
中完成余下导线的连接 。
（3）如图2，测量水泥块的长为a，宽为b，高为c。用伏安法测得水泥块电阻为R，则电阻率
（用R、a、b、c 表示）。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（4）测得不同压力F 下的电阻R，算出对应的电阻率
，作出
图像如图3 所示。
（5）基于以上结论，设计压力报警系统，电路如图4 所示。报警器在两端电压大于或等于
时启动，
为水泥块，
为滑动变阻器，当
的滑片处于某位置，
上压力大于或等于
时，报警器启动。报警器
应并联在 两端（填“
”或“
”）。
（6）若电源E 使用时间过长，电动势变小，
上压力大于或等于
时，报警器启动，则
（填“大于”“小于”或“等于”）。
2．（2025·黑吉辽蒙卷·高考真题）在测量某非线性元件的伏安特性时，为研究电表内阻对测量结果的影响，
某同学设计了如图（a）所示的电路。选择多用电表的直流电压挡测量电压。实验步骤如下：
①滑动变阻器滑片置于适当位置，闭合开关；
②表笔分别连a、b 接点，调节滑片位置，记录电流表示数I 和a、b 间电压
；
③表笔分别连a、c 接点，调节滑片位置，使电流表示数仍为I，记录a、c 间电压
；
④表笔分别连b、c 接点，调节滑片位置，使电流表示数仍为I，记录b、c 间电压
，计算
；
⑤改变电流，重复步骤②③④，断开开关。
作出
、
及
曲线如图（b）所示。
回答下列问题：
(1)将多用电表的红、黑表笔插入正确的插孔，测量a、b 间的电压时，红表笔应连 接点（填“a”
或“b”）；
(2)若多用电表选择开关旋转到直流电压挡“
”位置，电表示数如图（c）所示，此时电表读数为
V（结果保留三位小数）；
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(3)图（b）中乙是 （填“
”或“
”）曲线；
(4)实验结果表明，当此元件阻值较小时， （填“甲”或“乙”）曲线与
曲线更接
近。
3．（2025·陕晋青宁卷·高考真题）常用的电压表和电流表都是由小量程的电流表（表头）改装而成的，与
电源及相关元器件组装后可构成多功能、多量程的多用电表。
(1)某同学使用多用电表正确测量了一个
的电阻后，需要继续测量一个阻值大约是
的电阻。在
用红、黑表笔接触这个电阻两端之前，请选出以下必要的操作步骤并排序：
①把选择开关旋转到“
”位置。 ②把选择开关旋转到“
”位置。
③将红表笔和黑表笔接触。 ④调节欧姆调零旋钮使指针指向欧姆零点。
下列选项中正确的是_________。（单选，填正确答案标号）
A．①③④
B．②③④
C．②④③
D．①④③
(2)若将一个内阻为
、满偏电流为
的表头改装为量程
的电压表，需要 （填“串联”
或“并联”）一个
的电阻。
(3)如图，某同学为探究由一个直流电源E、一个电容器C、一个电阻
及一个电阻
（
）组成的
串联电路中各元器件的位置，利用改装好的电压表分别测量各接线柱之间的电压，测得数据如表：
接线柱
1 和2
2 和3
3 和4
1 和4
2 和4
1 和3
U/V
0
1.53
0
0.56
1.05
0.66
根据以上数据可判断，直流电源E 处于 之间，电容器C 处于 之间，电阻
处于
之间。（填“1 和2”“2 和3”“3 和4”或“1 和4”）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
4．（2024·浙江·高考真题）在测绘发光二极管在导通状态下的伏安特性曲线实验中，
(1)用多用电表欧姆挡判断发光二极管的正负极选用
挡时，变换表笔与二极管两极的连接方式，发现
电表指针均不偏转。选用挡 （选填”
”或“
”）重新测试，指针仍不偏转，更换二极管极
性后，发现指针偏转，此时与多用电表红色表笔相连的是二极管 （选填“正极”或“负极”）。
(2)图（A）是已完成部分连线的实物图，为实现电压可从零开始调节，并完成实验，P 应连接 接
线柱（选填“a"“b”“c”或“d”），Q 应连接 接线柱（选填“a”、“b”、“c”或“d”）。某次选用
多用电表量程为50 mA 挡测量，指针如图（B）所示，则电流I= mA
(3)根据测得数据，绘出伏安特性曲线如图（C）所示，说明该二极管是 元件（选填“线性”或
“非线性”，正常发光时电压在 V 范围。
5．（2024·新疆河南·高考真题）学生实验小组要测量量程为3V 的电压表V 的内阻
。可选用的器材有：
多用电表，电源E（电动势5V），电压表V1（量程5V，内阻约3kΩ），定值电阻
（阻值为800Ω），
滑动变阻器
（最大阻值50Ω），滑动变阻器
（最大阻值5kΩ），开关S，导线若干。
完成下列填空：
(1)利用多用电表粗测待测电压表的内阻。首先应 （把下列实验步骤前的字母按正确操作顺序排列）；
A．将红、黑表笔短接
B．调节欧姆调零旋钮，使指针指向零欧姆
C．将多用电表选择开关置于欧姆挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的 （填“正极、负极”或“负极、正极”）相连，欧
姆表的指针位置如图（a）中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到欧姆挡 （填
“×1”“×100”或“
”）位置，重新调节后，测量得到指针位置如图（a）中实线Ⅱ所示，则组测得到的
该电压表内阻为 kΩ（结果保留1 位小数）；
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(2)为了提高测量精度，他们设计了如图（b）所示的电路，其中滑动变阻器应选 （填“
”或“
”），闭合开关S 前，滑动变阻器的滑片应置于 （填“a”或“b”）端；
(3)闭合开关S，滑动变阻器滑片滑到某一位置时，电压表
，待测电压表的示数分别为
、
，则待测
电压表内阻
（用
、U 和
表示）；
(4)测量得到
，则待测电压表内阻
（结果保留3 位有效数字）。
6．（2024·江苏·高考真题）某种材料制成的长方体样品如图1 所示，
和
方向分别用导线引出。小
明实验测量该样品的电阻率，采用的实验电路图如图2 所示，电源、电压表规格已在图中标出，可选用的
电流表和滑动变组器有：电流表
(量程
，内阻约
），电流表
（量程
，内阻约
）；滑动变阻器
（最大阻值
），滑动变组器
（最大阻值
）。
(1)将多用电表的选择开关旋转到欧姆挡，试测样品
、
间的电阻，多用电表的读数如图3 所示，电阻值
为
。试测样品
、
间的电阻，电阻值约为
。
(2)按图2 连接实物电路，如图4 所示，其中滑动变阻器应选用 （选填“
”或“
”）。
(3)图4 中有一根导线连接错误，出现在 区域（选填“①”“②”“③”或“④”）。正确连线后，
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
用电压表、电流表
测得样品
、
间的电阻值
。
(4)换用电流表
对样品
、
间的电阻进行测量。闭合开关前，应将图4 所示的滑动变阻器的滑片置于
（选填“最左端”或“最右端”）。闭合开关，测量样品
、
间的电压和电流，得到电阻值
.
(5)根据样品电阻值和尺寸计算沿着
和
方向的电阻率，结果如下表实验中测量A、B 间电阻时选用电
流表
，测量C、D 间电阻时选用电流表
，经过一系列测量后得到金属块的电阻率
和
。
方向
方向
电阻率
1.01
1.13
样品沿各个方向的电阻率应当相等。实验发现，两个方向上测得的电阻率值差异较大。有同学认为，沿
方向样品的电阻率的测量值较为准确，因为沿
方向所用电流表
的内阻比
小，对测量结果影响
较小。你是否同意该同学的观点？请简要说明理由。 。
7．（2023·天津·高考真题）某同学测量金属丝的电阻R 大小。
（1）首先使用多用电表的欧姆挡进行粗测，用“×1”挡正确测量，指针偏转如图所示对应的读数为
Ω；
（2）该同学设计了如图所示的电路，再次开展测量，除学生电源(输出电压为4V)、滑动变阻器、开关、
导线外，还提供如下器材：
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．电压表（量程0—15V，内阻约15kΩ） B．电压表（量程0—3V，内阻约3kΩ）
C．电流表（量程0—3A，内阻约0.025Ω） D．电流表（量程0—0.6A，内阻约0.125Ω）
①为了测量准确，实验时应选用 测量电压U，应选用 测量电流I；（填器材前对应字
母）
②关于该实验下列哪些说法是正确的？
A．电压表内阻分流引起的误差是系统误差
B．闭合开关前滑动变阻器的滑片应置于b 端
C．滑动变阻器采用图示接法电压U 可以调为零
D．通过测量多组数据绘制
图像可减小系统误差
19
