9.6 实验十二：练习使用多用电表
1．为探究一块多用电表欧姆×100挡的工作原理及内部参数，设计了如下实验过程：
（1）将多用电表挡位旋钮拨到欧姆×100挡，然后将两表笔短接，进行_______。

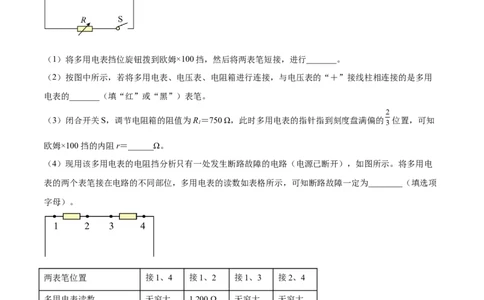

（2）按图中所示，若将多用电表、电压表、电阻箱进行连接，与电压表的“＋”接线柱相连接的是多用
电表的_______（填“红”或“黑”）表笔。
（3）闭合开关S，调节电阻箱的阻值为R＝750 Ω，此时多用电表的指针指到刻度盘满偏的 位置，可知
1
欧姆×100挡的内阻r＝______Ω。
（4）现用该多用电表的电阻挡分析只有一处发生断路故障的电路（电源已断开），如图所示。将多用电
表的两个表笔接在电路的不同部位，多用电表的读数如表格所示，可知断路故障一定为________（填选项
字母）。
两表笔位置 接1、4 接1、2 接1、3 接2、4
多用电表读数 无穷大 1 200 Ω 无穷大 无穷大
A．1、2间电阻断路
B．2、3间导线断路
C．3、4间电阻断路
2．某中学实验小组的同学在“练习使用多用电表”时，进行了如下的探究：
（1）该小组的同学利用多用电表测量某蓄电池的电压时，下列操作过程正确的是________。
A．欧姆调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数
B．机械调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数C．选择合适的挡位→机械调零→红、黑表笔分别与蓄电池的负、正极相连接→读数
D．选择合适的挡位→欧姆调零→红、黑表笔分别与蓄电池的负、正极相连接→读数
（2）若该小组的同学想利用多用电表测量插孔的电压，如图甲所示，则应将旋钮扳到图乙中的________
（填写挡位所对应的字母）挡位；经检查，操作无误并选择合适的挡位后，多用电表的指针位置如图丙所
示，则该插孔的电压大小为________V。

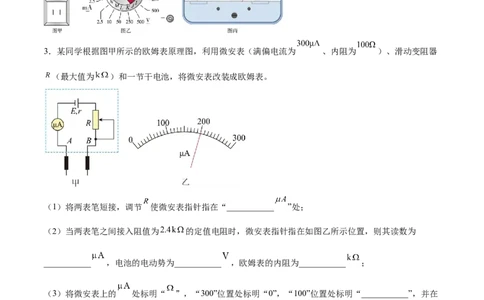

3．某同学根据图甲所示的欧姆表原理图，利用微安表（满偏电流为 、内阻为 ）、滑动变阻器
（最大值为 ）和一节干电池，将微安表改装成欧姆表。
（1）将两表笔短接，调节 使微安表指针指在“___________ ”处；
（2）当两表笔之间接入阻值为 的定值电阻时，微安表指针指在如图乙所示位置，则其读数为
___________ ，电池的电动势为___________ ，欧姆表的内阻为___________ ；
（3）将微安表上的 处标明“ ”，“300”位置处标明“0”，“100”位置处标明“___________”，并在
其他位置标明相应的电阻刻度值，这样就把微安表改装成了欧姆表；
（4）经过一段时间之后，电池的电动势降低，内阻增大，则重新欧姆调零之后，测得的电阻阻值将
___________（填“偏大”“不变”或“偏小”）。
4．（1）下列关于用多用电表欧姆挡测电阻的说法中正确的是____。
A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果
B．测量阻值不同的电阻时，都必须重新进行欧姆调零
C．测量电路中的电阻时，应该把该电阻与电路断开（2）用多用电表探测二极管的极性，用欧姆挡测量，黑表笔接a端，红表笔接b端时，指针偏转角较大，
然后黑、红表笔反接指针偏转角较小，说明_______（填“a”或“b”）端是二极管正极。
（3）若这块多用电表经过长期使用导致内部电池电动势变小，内阻变大，则用这块电表的欧姆挡测电阻
时测量值___________（填“偏大”“偏小”或“不变”）。
5．指针式多用电表是实验室中常用的测量仪器。

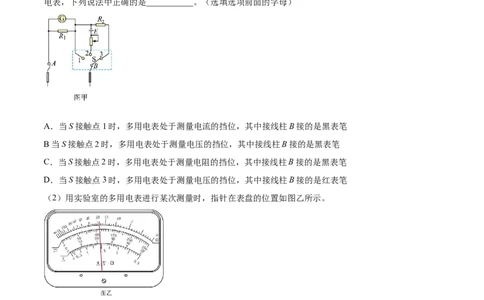

（1）如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，
接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用
电表，下列说法中正确的是___________。（选填选项前面的字母）
A．当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔
B当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图乙所示。
a.若所选挡位为直流50 mA挡，则示数为___________ mA。
b.若所选挡位为电阻“×10”挡，则示数为___________ Ω。
c.若所选挡位为电阻“×10”挡，则欧姆表表头内阻为___________ Ω。
（3）用表盘为图乙所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电
阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必需的步骤，并按操作顺序逐一写出步骤的序号：
___________。
A．将红表笔和黑表笔接触B．把选择开关旋转到“×100”位置
C．把选择开关旋转到“×1k”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
（4）某小组同学们发现欧姆表的表盘刻线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值
Rx关系，他们分别画出了如图所示的几种图像，其中可能正确的是___________。
A． B． C． D．

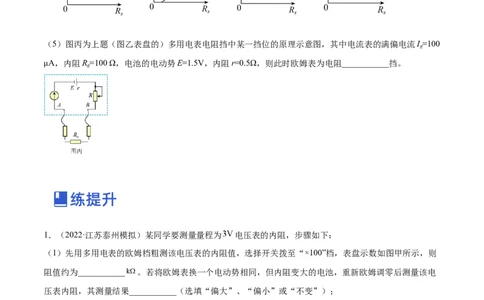

（5）图丙为上题（图乙表盘的）多用电表电阻挡中某一挡位的原理示意图，其中电流表的满偏电流I=100
g
μA，内阻R=100 Ω，电池的电动势E=1.5V，内阻r=0.5Ω，则此时欧姆表为电阻___________挡。
g
1．（2022·江苏泰州模拟）某同学要测量量程为 电压表的内阻，步骤如下：
（1）先用多用电表的欧姆档粗测该电压表的内阻值，选择开关拨至“×100”档，表盘示数如图甲所示，则
阻值约为___________ 。若将欧姆表换一个电动势相同，但内阻变大的电池，重新欧姆调零后测量该电
压表内阻，其测量结果___________（选填“偏大”、“偏小”或“不变”）；
（2）该同学改用如图所示电路测量电压表内阻 ，实验过程如下：
A．按电路图正确连接好电路，将滑动变阻器 的滑动头移到最左端B．闭合开关 和 并调节 ，使电压表的指针指到满刻度
C．保持开关 闭合以及滑动变阻器 的滑动头位置不变，断开 ，调整电阻箱 的阻值，使电压表的指
针指到满刻度的
D．读出此时电阻箱 的阻值
① 若电阻箱 为 ，则 ___________ ；
② 用上述方法得到电压表内电阻的测量值 ___________ （选填“大于”、“等于”或“小于”）；
③ 若实验中测得的结果 ，要将这个电压表改装成量程为 的电压表，则应串联一个阻值为
___________ 的定值电阻；
④ 为了使上述根据 计算后改装的电压表能更准确地测量电压，下面做法中可行的是（填写选项前的序
号）( ) 。
A．在 旁边再串联一个比 小得多的电阻
B．在 旁边再串联一个比 大得多的电阻
C．在 两端再并联一个比 小得多的电阻
D．在 两端再并联一个比 大得多的电阻
2．（2022·广东中山·高三期末）如图所示是一多用电表的简化电路图。其电流计满偏电流I=0.5mA、内阻
g
R=200Ω。多用表有两个电流挡，量程分别为0~10mA和0~1mA，有两个电压挡分别为0~15V和0~3V，
g
有两个欧姆挡倍率分别为×10和×100，转换开关S旋转至“1”、“2”、“3”、“4”、“5”、“6”中某个位置
时，即选择相应的功能。（1）转换开关S接“1”端时，多用电表的功能是测_________（填“电流”、“电压”或“电阻”），量
程为_________；
（2）转换开关S接“5”端时，多用电表的功能是测_________（填“电流”、“电压”或“电阻”），量
程为_________；
（3）图中电阻R=_________Ω，R=_________Ω；（保留到个位）
1 2
（4）转换开关S接“4”端时，多用电表可以用来测电阻，倍率为×100，图中电阻R=1500Ω，滑动变阻器
4
R 调节范围为0~2000Ω，电源电动势E=2V，内阻为r=3Ω，进行欧姆调零后测量电阻Rx的阻值，表盘指针
5
正好指向中间刻度，则电阻Rx的阻值为_________Ω。
3．（2022·北京·101中学三模）某同学要测量一个由均匀新材料制成的圆柱体的电阻R，步骤如下：
x
（1）用螺旋测微器测量其直径为_______mm；
（2）①用多用电表的电阻“×10”挡，按正确的操作步骤初步测得该电阻的阻值约为________ ；
②实验室还提供了如下器材：
电池组E（电动势为3V，内阻不计）；
电流表A：量程为0～10mA，内阻 约50 ；
1
电流表A：量程为0～500 A，内阻 ；
2
滑动变阻器R（阻值范围为0～20 ，额定电流2A）；
1
电阻箱R（阻值范围为0～9999 ，额定电流1A）
2
开关S，导线若干。
为了用伏安法尽可能准确地测量 的阻值，请你帮助该同学完成实验中的下述步骤：a．上述器材中缺少电压表，先需将电流表A 改装成电压表，然后在如图方框中画出用伏安法测量 阻值
2
的电路图，并在图中标明各器材的代号________。
b．实验中，将电流表 改装成量程为2.5V的电压表，调节滑动变阻器 ，读出电流表A 的示数
1
，此时电流表A 的示数如图所示，则其对应的电压测量值是 _________V，根据以上实验数
2
据和 ，电阻 的测量值是_______ ，（本空保留2位有效数字），实验中电阻测量值 与其真实
值比较_______（选填“偏大”或“偏小”），并简述其原因_____________。
4．（2022·广东汕头·三模）多用电表的“ ”欧姆挡的电路简化图如图（a）所示，其刻度盘如图（b）
所示，已知电流表的电阻 ，满偏电流 ， 为可变电阻。
（1）某同学在使用前将两表笔短接，调节可变电阻 ，但因电源老化发现指针始终无法对齐“ ”刻度
线，指针偏转角度最大时在图（b）中的位置A，此时可变电阻 的滑动片位于___________（选填“ ”
或“ ”）端，通过电流表的电流为___________ ；
（2）使指针偏转角度最大后保持可变电阻 阻值不变，在两表笔间接入电阻箱，逐渐减小电阻箱的阻值
，指针偏转角度随之___________（选填“增大”或“减小”）；
（3）当电阻箱阻值为 时指针位置如图（b）中的位置B，则电源的电动势为___________ ，内阻为
___________ 。（结果保留两位有效数字）5．（2022·安徽·合肥市第六中学模拟）某欧姆表内部电路结构如图1所示。它有两个倍率，分别是“
”，“ ”。
（1）图1中D表笔是_________表笔（选填“红”或“黑”）。选用“ ”倍率的电阻档测量，按正确
的操作步骤测量，示数如图2所示，则该电阻的阻值约为_________ ；
（2）用多用电表的欧姆档测量电阻时，红黑表笔互换了插孔，_________（选填“会”或“不会”）影响
测量结果；
（3）图1中有灵敏电流计（量程未知，内阻100Ω）、电池组（电动势未知，内阻r=0.5Ω）、定值电阻R
0
和滑动变阻器R（总阻值未知），刻度盘上电阻刻度的中值为15。该同学用“ ”倍率的电阻档测量电
压表的内阻（测量过程规范），电压表的示数为 ，欧姆表的读数为1200Ω，则此时多用电表欧姆档的
总内阻（包括电流表内阻、电池组内阻、定值电阻 和滑动变阻器 ）是_______ ，灵敏电流计的量程
为________ 。
1．（2022·湖南·高考真题）小梦同学自制了一个两挡位（“ ”“ ”）的欧姆表，其内部结构如图所
示， 为调零电阻（最大阻值为 ）， 、 、 为定值电阻（ ），电流计G的内
阻为 。用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关 与 接通，电流计G示数为 ；保持电阻 滑片位置不变，将单刀双
掷开关 与 接通，电流计G示数变为 ，则 ______ （填“大于”或“小于”）；
（2）将单刀双掷开关 与 接通，此时欧姆表的挡位为______（填“ ”或“ ”）；
（3）若从“ ”挡位换成“ ”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电
阻 的滑片应该______调节（填“向上”或“向下”）；
（4）在“ ”挡位调整欧姆零点后，在①②间接入阻值为 的定值电阻 ，稳定后电流计G的指针
偏转到满偏刻度的 ；取走 ，在①②间接入待测电阻 ，稳定后电流计G的指针偏转到满偏刻度的 ，
则 ______ 。
2．（2022·河北·高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图1
所示。选用的器材有：限温开关S（手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断
1
开，之后不能自动闭合）；保温开关S（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；
2
电饭煲的框架（结构如图2所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；限流电
阻R 和R ，（阻值均为1kΩ）：指示灯L 和L（2.5V，0.6W，当电流低于30mA时可视为熄灭）；保险
1 2 1 2
丝T。
（1）按照兴趣小组设计的电路，下列说法正确的是______ （多选）。
A．按下S，L 和L 均发光
1 1 2
B．当锅内温度高于103℃时，S 自动断开，L 和L 均发光
1 1 2
C．保温过程中，S 自动在闭合、断开状态之间交替切换
2
D．当锅内温度低于70℃时，S 自动闭合，L 发光，L 熄灭
2 1 2
（2）简易电饭煲制作完成后，试用时L 始终不亮，但加热和保温功能均正常。在不增加元件的前提下，
1
断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是______（填写各步骤前的字母）。
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L 两端的阻值
1
E．将选择开关置于OFF位置或交流电压最高挡
操作时，将多用电表两表笔与L 两端接触，若指针如图3所示，可判断是______断路损坏；若指针如图4
1
所示，可判断是______断路损坏。（用电路中的元件符号表示）
3．（2017·全国·高考真题）图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R、R、
1 2
R、R 和R 是固定电阻，R 是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡
3 4 5 6
开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直
流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R 的使用，下列说法正确的是_______（填正确答案标号）。
6
A．在使用多用电表之前，调整R 使电表指针指在表盘左端电流“0”位置
6
B．使用欧姆挡时，先将两表笔短接，调整R 使电表指针指在表盘右端电阻“0”位置
6
C．使用电流挡时，调整R 使电表指针尽可能指在表盘右端电流最大位置
6
(3)根据题给条件可得R＋R=_______Ω，R=________Ω。
1 2 4
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；
若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。
（结果均保留3位有效数字）4．（2020·浙江·高考真题）（1）小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选
欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω
（2）在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9组Ⅰ、U值，在 坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的
图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
5．（2019·全国·高考真题）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和
校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R
0
（阻值14kΩ），滑动变阻器R（最大阻值1500Ω），滑动变阻器R（最大阻值500Ω），电阻箱
1 2
（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R接入电路的电阻应为
____Ω：滑动变阻器选____（填“R”或“R”）．
1 2
（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、
b处的电阻刻度分别为____、____．
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组
电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位
置如图（c）所示，则电阻箱接入的阻值为_______Ω．
6．（2018·全国·高考真题）某同学组装一个多用电表．可用的器材有：微安表头（量程100 内阻900
）；电阻箱R （阻值范围0 999.9 ）；电阻箱R （阻值范围0 99 999.9 ）；导线若干，要求利用所
1 2
给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装
好的多用电表有电流1 mA和电压3 V两挡，回答下列问题：
（1）在虚线框内画出电路图并标出R 和R，其中 为公共接线柱，a和b分别是电流挡和电压挡的接线柱
1 2
___________．
（2）电阻箱的阻值 _____________ ;R =____________ （保留到个位）
