专题8.3 电源电动势和内阻的测量、练习使用多用电表【讲】

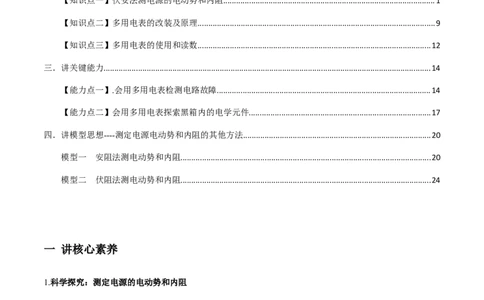

目录
一 讲核心素养............................................................................................................................................................1
二 讲必备知识............................................................................................................................................................1
【知识点一】伏安法测电源的电动势和内阻..................................................................................................1
【知识点二】多用电表的改装及原理..............................................................................................................9

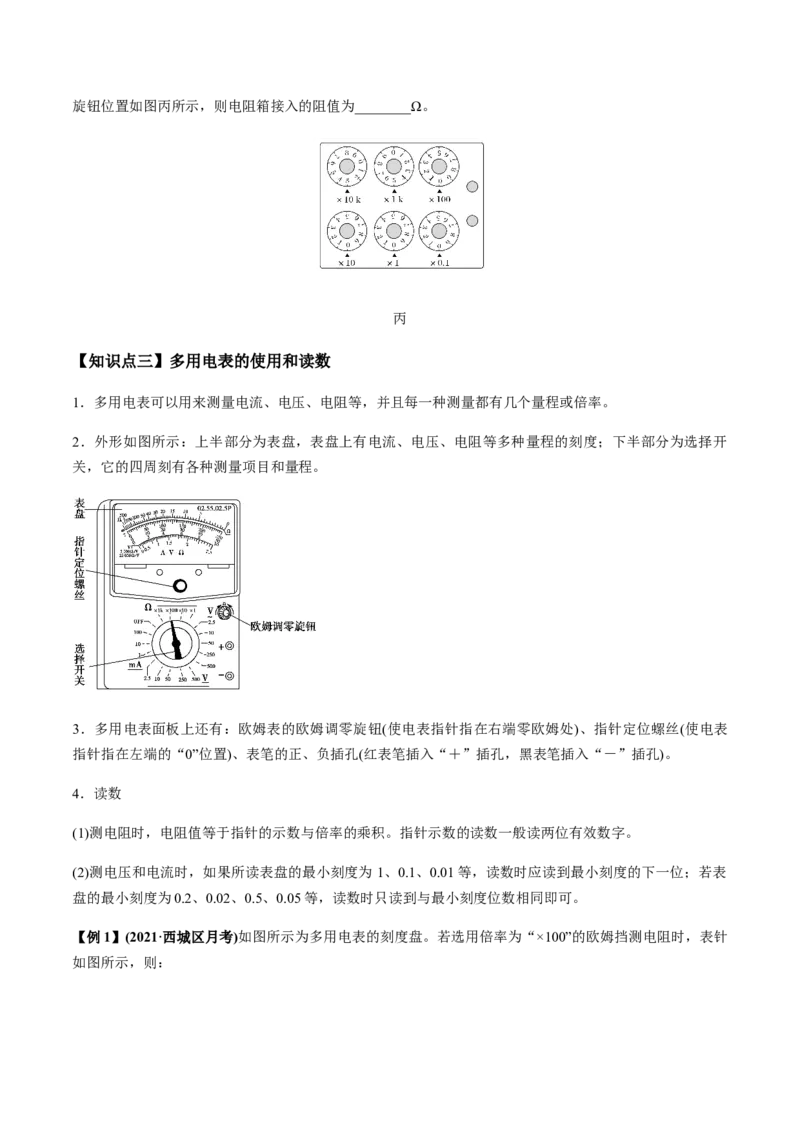

【知识点三】多用电表的使用和读数............................................................................................................12
三．讲关键能力........................................................................................................................................................14
【能力点一】.会用多用电表检测电路故障...................................................................................................14

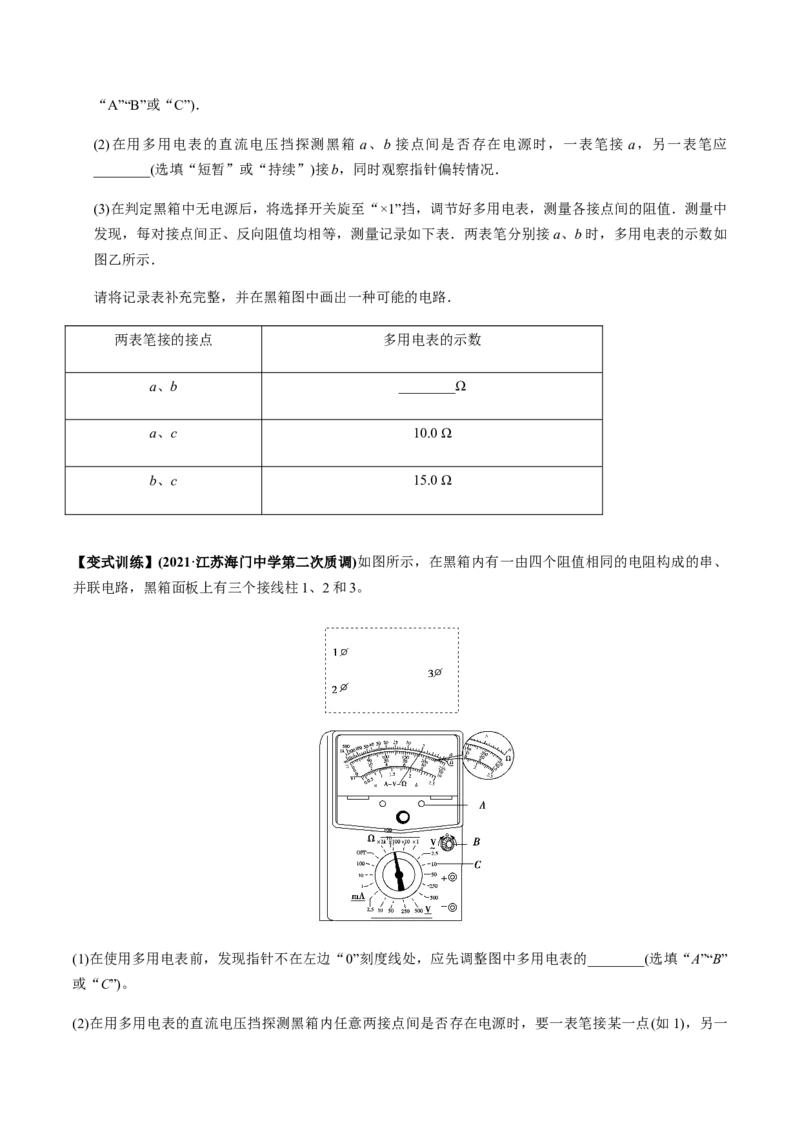

【能力点二】会用多用电表探索黑箱内的电学元件....................................................................................17
四．讲模型思想----测定电源电动势和内阻的其他方法.......................................................................................20

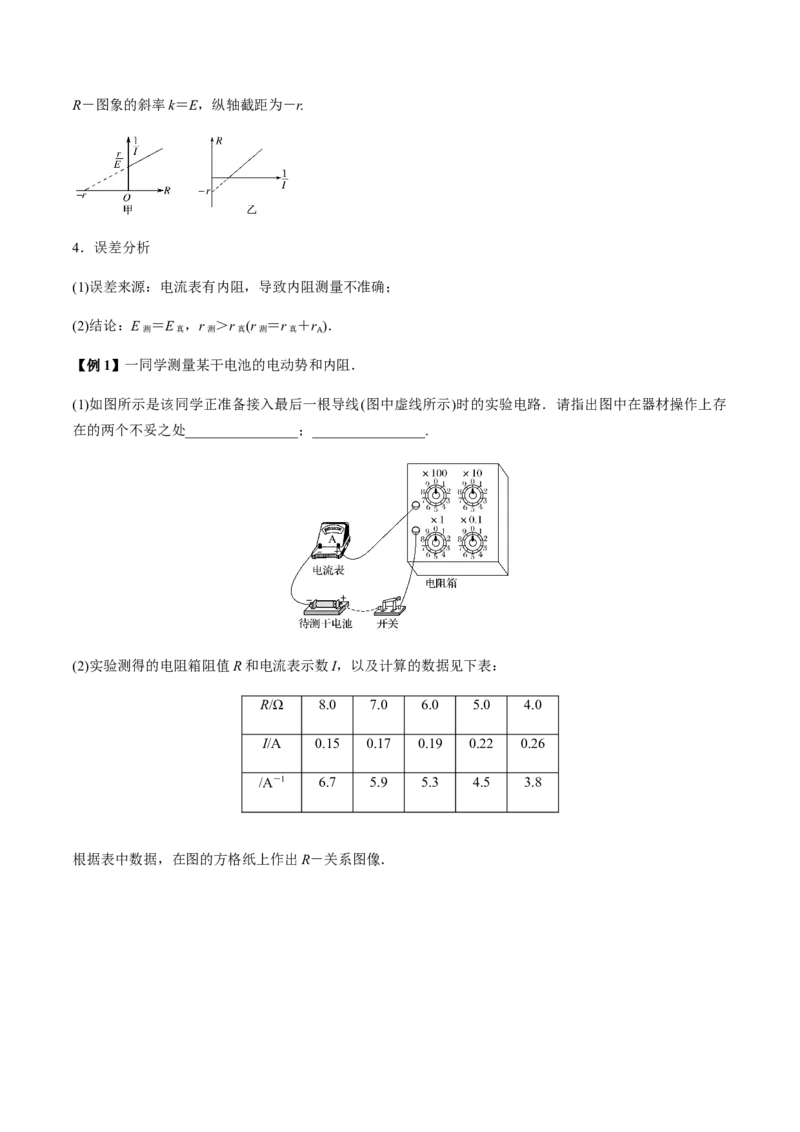

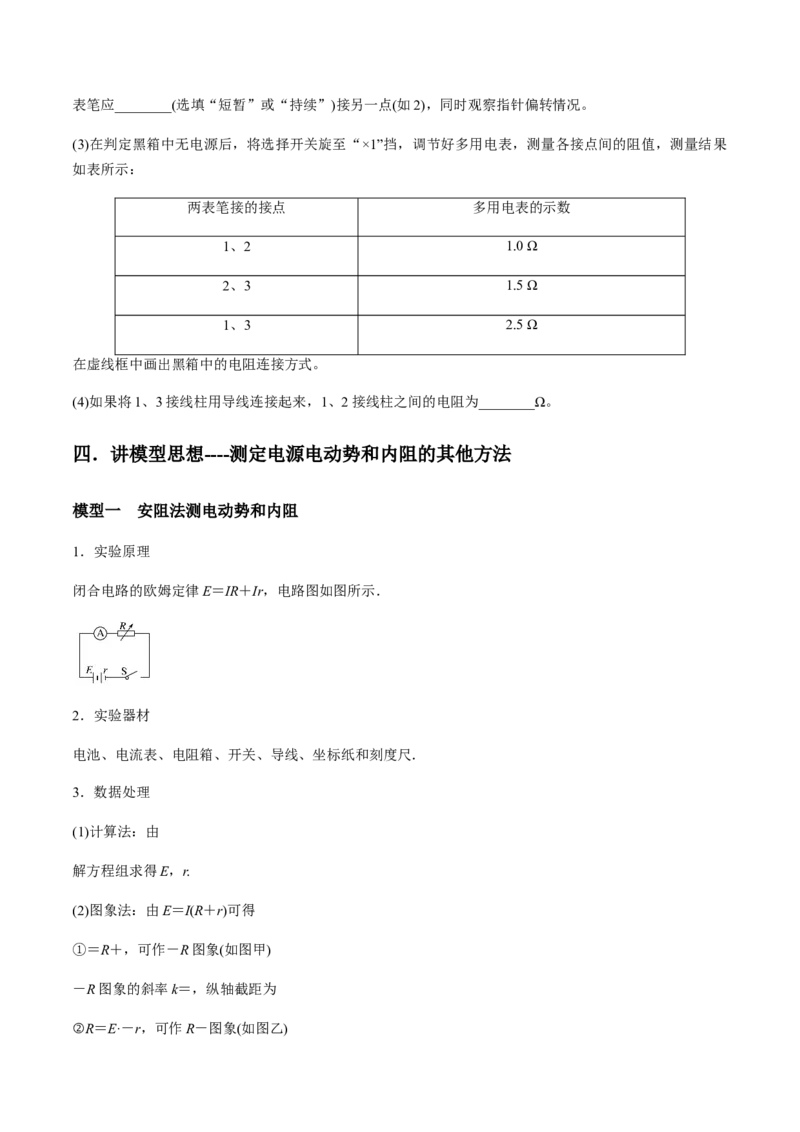

模型一 安阻法测电动势和内阻....................................................................................................................20
模型二 伏阻法测电动势和内阻....................................................................................................................24
一 讲核心素养
1.科学探究：测定电源的电动势和内阻
(1)掌握用电流表和电压表测定电源的电动势和内阻的方法.。
(2)掌握用图象处理实验数据的方法。
(3)掌握实物图连接的技巧
2.科学态度与责任：练习使用多用电表。
1.了解多用电表的构造和工作原理.2.会用多用电表测量电压、电流.
3.测量定值电阻和二极管的正负极.
4.会用多用电表进行简单的电路故障分析。
二 讲必备知识

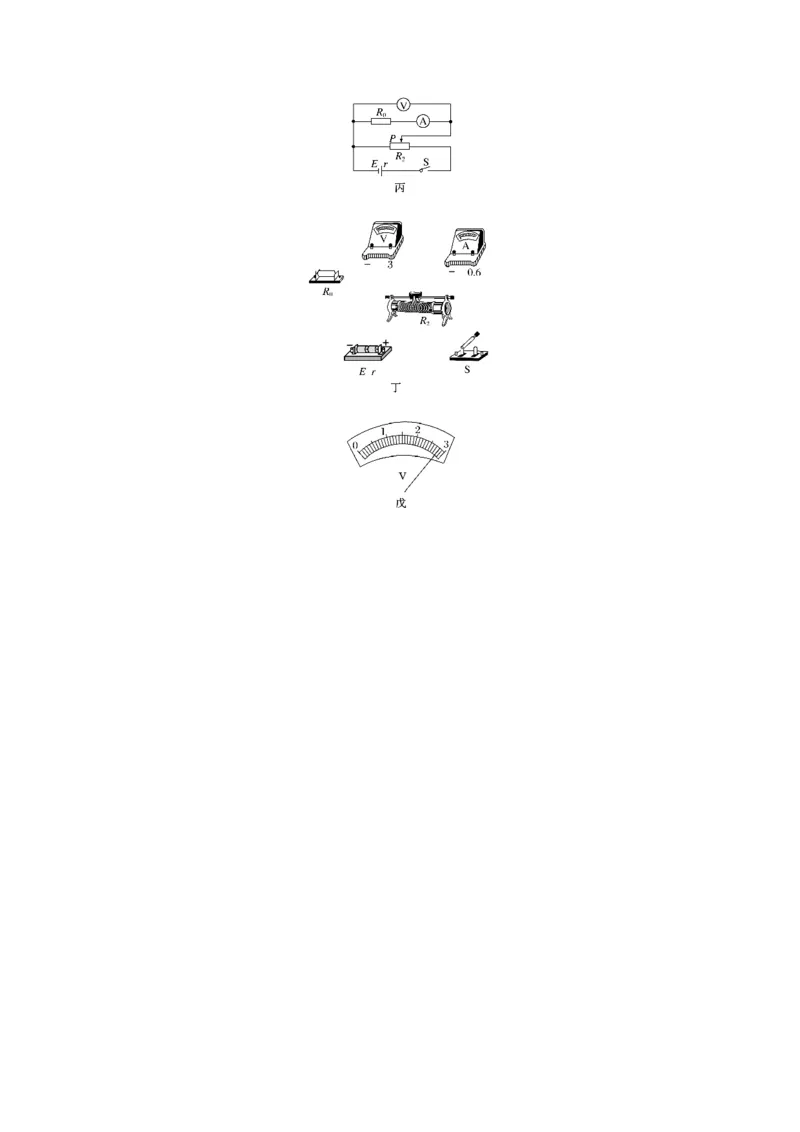

【知识点一】伏安法测电源的电动势和内阻

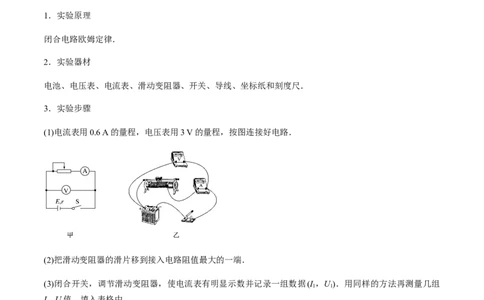

1．实验原理
闭合电路欧姆定律．
2．实验器材
电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．
3．实验步骤
(1)电流表用0.6 A的量程，电压表用3 V的量程，按图连接好电路．
(2)把滑动变阻器的滑片移到接入电路阻值最大的一端．
(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I ，U)．用同样的方法再测量几组
1 1
I、U值，填入表格中．
(4)断开开关，拆除电路，整理好器材．
4．实验数据处理
(1)列方程组，解出E、r，并多次测量求平均值．
(2)用作图法处理数据，如图所示．①图线与纵轴交点为电源电动势E；
②图线斜率的绝对值为内阻r.
5．误差分析
(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图象时描点不准确．

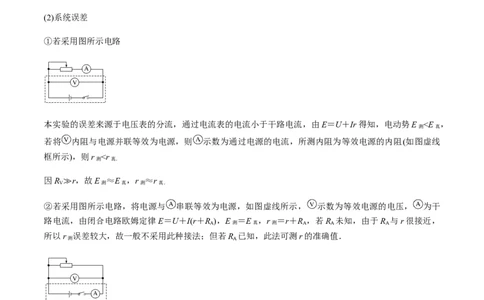

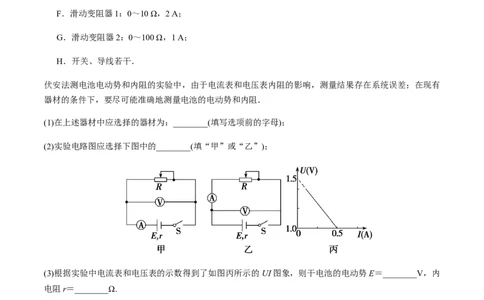

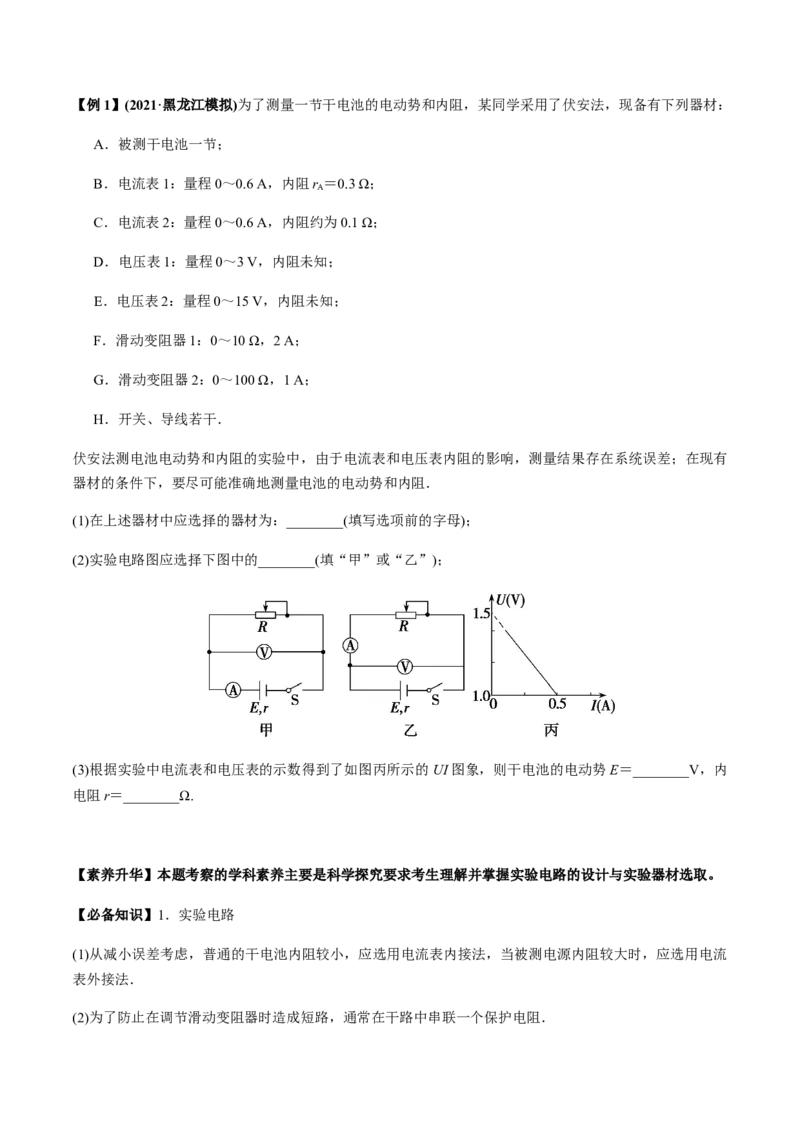

(2)系统误差
①若采用图所示电路
本实验的误差来源于电压表的分流，通过电流表的电流小于干路电流，由E＝U＋Ir得知，电动势E r ，r 为r 和R 的串联值，由于通常情况下电池的内阻较小，所以这时r 的测
测 测 真 测 真 A 测
量误差非常大．
【变式训练】(2021·湖北宜城一中月考)小明利用如图所示的实验装置测量一干电池的电动势和内阻。
(1)图中电流表的示数为________A。
(2)调节滑动变阻器，电压表和电流表的示数记录如下：
U/V 1.45 1.36 1.27 1.16 1.06
I/A 0.12 0.20 0.28 0.36 0.44
请根据表中的数据，在坐标纸上作出UI图线。由图线求得：电动势E＝______ V，内阻r＝______ Ω。
(3)实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合。其实，从实验误差考虑，
这样的操作不妥，因为________________
_________________________________________________________________。

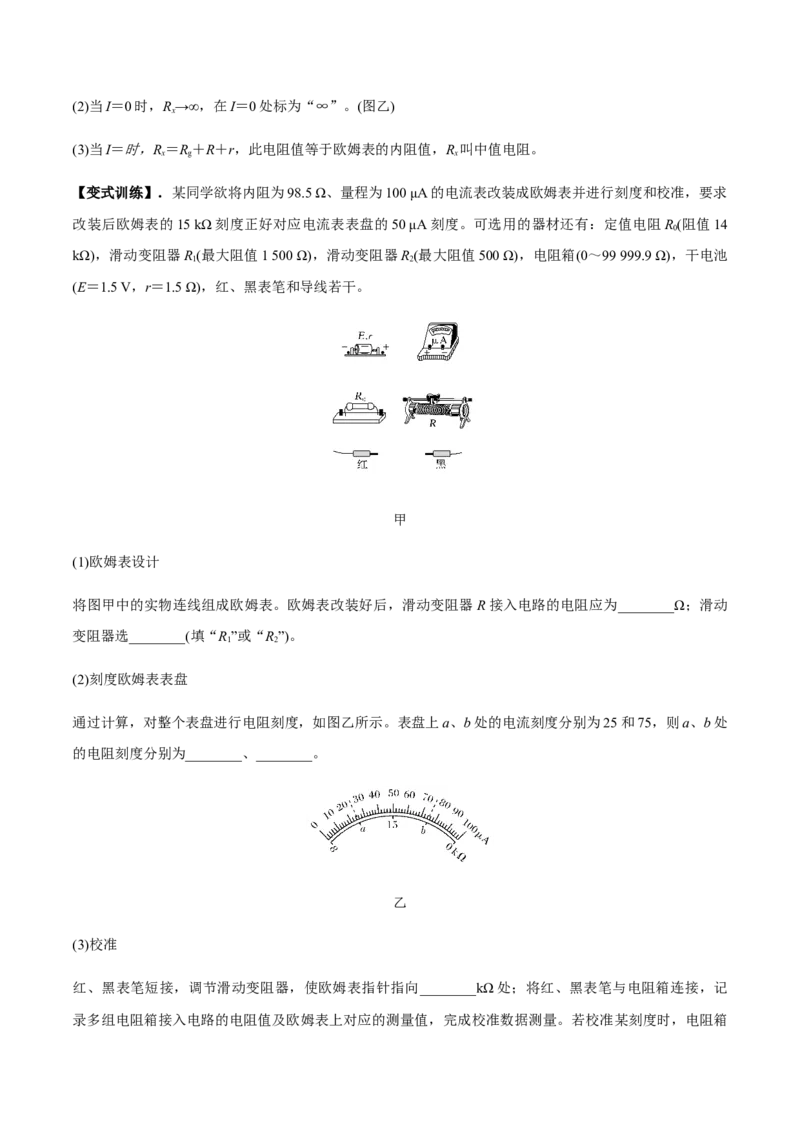

【知识点二】多用电表的改装及原理
改装为电压表 改装为大量程的电流表
原理 串联电阻分压 并联电阻分流
改装原理图
分压电阻或分流 U＝I(R＋R) IR＝(I－I)R
g g g g g
电阻 故R＝－R 故R＝
g
改装后电表内阻 R ＝R＋R>R R ＝
