考点 43 实验：用多用电表测量电学中的物理量
（核心考点精讲精练）

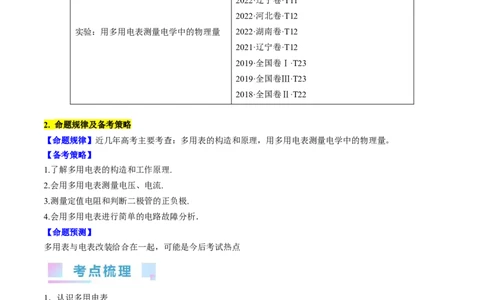

1. 5年真题考点分布
2023·天津卷·T10
2023·湖南卷·T12
2022·辽宁卷·T11
2022·河北卷·T12
实验：用多用电表测量电学中的物理量 2022·湖南卷·T12
2021·辽宁卷·T12
2019·全国卷Ⅰ·T23
2019·全国卷Ⅲ·T23
2018·全国卷Ⅱ·T22
2. 命题规律及备考策略
【命题规律】近几年高考主要考查：多用表的构造和原理，用多用电表测量电学中的物理量。
【备考策略】
1.了解多用电表的构造和工作原理.
2.会用多用电表测量电压、电流.
3.测量定值电阻和判断二极管的正负极.
4.会用多用电表进行简单的电路故障分析．
【命题预测】
多用表与电表改装给合在一起，可能是今后考试热点
1．认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程．
资料整理【淘宝店铺：向阳百分百】(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，
它的四周刻有各种测量项目和量程．
多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针
指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．

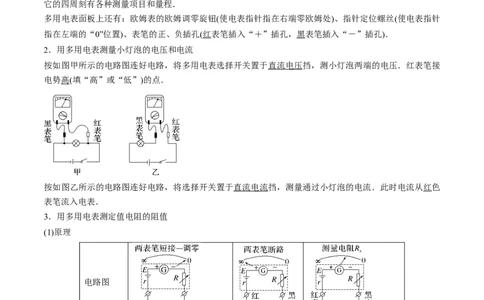

2．用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．红表笔接
电势高(填“高”或“低”)的点．
按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．此时电流从红色
表笔流入电表．
3．用多用电表测定值电阻的阻值
(1)原理
电路图
相当于待测电阻 R ＝0， 相当于待测电阻
x
待测电阻为R ，I＝，指
x
I 与 R 的 调节R使I＝I ＝，此时指 R ＝∞，此时 I
x g x
针指到某确定位置，此
对应关系 针指在I 处(R ＝R ＋r＋ ＝0，指针不偏
g Ω g
时R＝－R
x Ω
R) 转
表头电流 I＝0 表头电流 I 与电阻 R 一
x
表头电流满偏I 处，对应
g
刻度特点 处，对应欧姆表 一对应，但不是线性关
欧姆表零刻度(最右侧)
∞刻度(最左侧) 系，表盘刻度不均匀
资料整理【淘宝店铺：向阳百分百】(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”．
②当多用电表指针指在中央时＝，知中值电阻R ＝R .
中 Ω
(3)测量步骤
①估测待测电阻阻值，选择合适的量程．
②欧姆调零．
③将被测电阻接在红黑表笔之间．
④读数：指针示数乘以倍率．
⑤使用完毕：选择开关置于 “ OFF ” 挡 ，长期不用应取出电池．

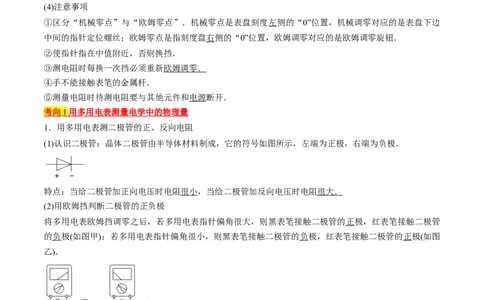

(4)注意事项
①区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，机械调零对应的是表盘下边
中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，欧姆调零对应的是欧姆调零旋钮．
②使指针指在中值附近，否则换挡．
③测电阻时每换一次挡必须重新欧姆调零．
④手不能接触表笔的金属杆．
⑤测量电阻时待测电阻要与其他元件和电源断开．
考向 1 用多用电表测量电学中的物理量
1．用多用电表测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极．
特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大．
(2)用欧姆挡判断二极管的正负极
将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管
的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图
乙)．
2．探索黑箱内的电学元件
判断目的 应用挡位 现象
电源 电压挡 两接线柱正、反接时均无示数，说明无电源
电阻 欧姆挡 两接线柱正、反接时示数相同
二极管 欧姆挡 正接时示数很小，反接时示数很大
资料整理【淘宝店铺：向阳百分百】3．多用电表使用的“八大注意”
(1)使用前要机械调零。
(2)两表笔在使用时，电流总是“红进”“黑出”。
(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流。
(4)电压、电流挡为量程范围挡，欧姆挡为倍率挡。
(5)刻度线有三行：上为电阻专用，中间为电流、电压直流、交流共用，下为电压交流2.5 V专用。
(6)测电阻时
①待测电阻与电路、电源一定要断开。
②两手一定不要同时接触两表笔金属杆。
③指针指中值附近较准，不能指在中值附近时需换挡。
④每换一挡必须重新欧姆调零。
⑤读出示数要乘以倍率才为电阻阻值。
(7)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡。
(8)使用完毕，选择开关要置于“OFF”挡或交流电压最高挡，长期不用应取出电池。

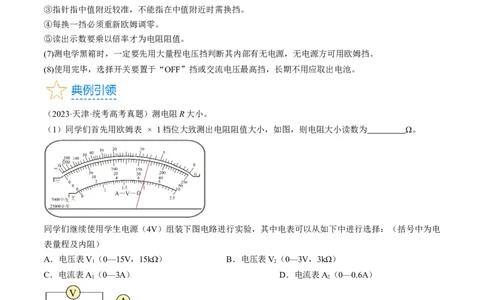

（2023·天津·统考高考真题）测电阻R大小。
（1）同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为 Ω。
同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电
表量程及内阻）
A．电压表V（0—15V，15kΩ） B．电压表V（0—3V，3kΩ）
1 2
C．电流表A（0—3A） D．电流表A（0—0.6A）
1 2
作者的备注：原卷画出了实物图，这里还原出的是电路图。
（2）应选择电压表 ，电流表 。（填器材前字母）
（3）下列哪些说法是正确的？
资料整理【淘宝店铺：向阳百分百】A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差
【答案】 7.0 B D AC/CA
【解析】（1）电阻大小读数为
7 × 1Ω = 7.0Ω
（2）由于同学们使用学生电源（4V），则为减小误差电压表应选择V。
2
故选B。
整个回路中的最大电流约为
则电流表应选择A。
2
故选D。
（3）A．电压表分流属于系统误差，故A正确；
B．为保护电路，实验开始前滑动变阻器滑片应该调到a端，故B错误；
C．如图所示的电路为分压式电路，可以通过调节滑片使电压表示数为0，故C正确；
D．多组实验可以减小偶然误差，故D错误。
故选AC。
（2023·四川成都·成都七中校考模拟预测）如图为某同学组装完成的简易多用电表的电路图。图中 是电
池； 和 是固定电阻， 是可变电阻；虚线方框内为换挡开关，A端和 端分别与两表笔
相连。该多用电表有5个挡位，5个挡位分别为直流电压 挡和 挡。直流电流 和 挡，欧姆
挡。
（1）测量时，接线柱 接的是 （填“红”或“黑”）表笔；若开关 端是与“1”相连的，则此
时多用电表的挡位为 挡；（填题干中所给5个挡位中的一个）
（2）若电池 的电动势为 ，当把开关 端接到位置3，短接A、B表笔进行欧姆调零后，用该挡测量
资料整理【淘宝店铺：向阳百分百】一个末知电阻阻值，指针偏转到电流表 满偏刻度的 处，则该电阻的阻值为 。
（3）电池 使用时间较长，电池的电动势变小、内阻变大；重新调零后，实验要求若被测电阻阻值等于
中值电阻时，测量的相对误差 不能超过 ，则电池电动势降低为 （结果保留
两位有效数字）时必须更换电池。
【答案】 红 500 1.4
【解析】（1）为满足“红进黑出”的规律，由图可知，B端接3时与电源负极连接，则接线柱B接的是红
表笔；
开关 端与“1”或“2”相连时为电流表，若开关 端与“1”相连，分流电阻较小，分流较大，量程较大，
则此时多用电表的挡位为 挡；
（2）当把开关B端接到位置3，由题意和电路图可知，电路最大电流为 ；短接A、B表笔，进行欧姆
调零，则有
解得
用该挡测量一个未知电阻阻值，指针偏转到电流表G满偏刻度的 处，有
联立解得
（3）当电动势变小，内阻变大时，重新进行欧姆调零，其满偏电流保持不变，根据闭合电路欧姆定律可
得
若被测电阻阻值等于中值电阻时，则有
根据题意由
解得
此时
资料整理【淘宝店铺：向阳百分百】联立解得
则电池电动势降低为 时必须更换电池。
考向 2 多用电表对电路故障的检测
(1)若电路中只有断路故障，且只有一处，断路故障的检测方法
①用直流电压挡
a.将电压表与电源并联，若电压表示数不为零，说明电源通路，若电压表示数为零，说明电源断路。
b.在电源完好时，再将电压表与外电路的各部分电路并联。若电压表示数等于电源电动势，则说明该部分
电路中有断路。
②用直流电流挡
将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路。
③用欧姆挡检测
将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电
流)说明此元件断路。
(2)若电路中只有短路故障，且只有一处，短路故障的检测方法
将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路
未被短路或未完全被短路。然后将电压表逐一接到各元件两端，根据电压表示数是否为零，判断各元件是
否被短路。
（2022·北京·高考真题）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数
据分析等。
（1）用电压表（内阻约为 ）和电流表（内阻约为 ）测量一个电阻的阻值（约为 ）。要求尽量
减小实验误差，应该选择的测量电路是图1中的 （选填“甲”或“乙”）。
（2）一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约 电阻的阻值，下列实验步
骤正确的操作顺序为 （填各实验步骤前的字母）。
A．将选择开关置于“ ”位置
B．将选择开关置于“ ”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”
（3）图2是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么
资料整理【淘宝店铺：向阳百分百】移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其他连接不变的情
况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数；试
触d 时，电压表没有示数。若电路中仅有一处故障，则 （选填选项前的字母）。
A．导线 断路
B．滑动变阻器断路
C．导线 断路
D．滑动变阻器短路
【答案】 甲 ADCB C
【解析】（1）因为待测电阻约为 ，而
故为了减小误差应该采用电流表的外接法，即选用甲图；
（2）测量过程中应该先选择合适挡位，根据题意选择“ ”挡位，然后进行欧姆调零，再进行测量，测
量完成后要将开关置于“ ”挡，故顺序为ADCB。
（3）闭合电键后，却发现无论怎么移动滑动变阻器的滑片，电流表示数始终为零，可能是电路中出现断
路，电压表的示数不变化，说明电压表串联在电路中；当试触b、c时依然是这个情况说明b、c段是正常
的，试触d时，电压表没有示数说明在cd之间某处发生了断路，故选C。
（2022·河北·统考高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图1
所示。选用的器材有：限温开关S （手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断
1
开，之后不能自动闭合）；保温开关S （当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；
2
电饭煲的框架（结构如图2所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；限流电
阻R 和R ，（阻值均为1kΩ）：指示灯L 和L （2.5V，0.6W，当电流低于30mA时可视为熄灭）；保险
1 2 1 2
丝T。
资料整理【淘宝店铺：向阳百分百】（1）按照兴趣小组设计的电路，下列说法正确的是 （多选）。
A．按下S，L 和L 均发光
1 1 2
B．当锅内温度高于103℃时，S 自动断开，L 和L 均发光
1 1 2
C．保温过程中，S 自动在闭合、断开状态之间交替切换
2
D．当锅内温度低于70℃时，S 自动闭合，L 发光，L 熄灭
2 1 2
（2）简易电饭煲制作完成后，试用时L 始终不亮，但加热和保温功能均正常。在不增加元件的前提下，
1
断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是 （填写各步骤前的字母）
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L 两端的阻值
1
E．将选择开关置于OFF位置或交流电压最高挡
操作时，将多用电表两表笔与L 两端接触，若指针如图3所示，可判断是 断路损坏；若指针如图4
1
所示，可判断是 断路损坏。（用电路中的元件符号表示）
【答案】 CD/DC CABDE L R
1 1
【解析】A．按下S 后L 支路被短路，则L 不会发光，A错误；
1 2 2
B．当锅内温度高于103℃时，S 断开，而要温度降到70℃以下时S 才会闭合，则此时L 可能发光，此时
1 2 2
电路中R与R 和L 的串联部分并联，并联的整体再和L、R 串联，则回路中并联的整体电阻
1 1 2 2
资料整理【淘宝店铺：向阳百分百】R = 10.42Ω
L
R = 56.64Ω
并
则回路总电阻
R = 1067.06Ω
总
则回路总电流
则L 一定发光，此时并联的整体的电压为
2
U = I R = 11.89V
并 总 并
则流过L 的电流为
1
则流过L 的电流小于30mA，则L 熄灭，B错误；
1 1
C．由题知，S 在锅内温度高于80℃时自动断开，锅内温度降到70℃以下时S 自动闭合，C正确；
2 2
D．当锅内迢度低于70℃时，S 自动闭合，L 支路被短路，则L 不会发光，此时电路中R与R 和L 的串
2 2 2 1 1
联部分并联，则此时流过L 的电流为
1
则此时流过L 的电流大于30mA，则L 发光，D正确。
1 1
故选CD。
（2）多用电表的操作步骤为：调整“指针定位螺丝”，使指什指到零刻度——机械调零；将选择开关旋
转到“ × 100”位置——选挡；将两支表笔直接接触，调节“欧姆调零旋钮”，使指计指向欧姆零点——欧
姆调零；测量指示灯L 两端的阻值——测量；将选择开关置于 OFF位置或交流电压最高挡——关闭多用
1
电表。
故正确顺序为CABDE。
由于使用时L 始终不亮，但加热和保温功能均正常，如图 3可看出L 两端有1090Ω左右的电阻，则说明
1 1
L 始终不亮的原因是L 断路损坏。
1 1
由于使用时L 始终不亮，但加热和保温功能均正常，如图3可看出欧姆表的示数几乎为零，但由于R =
1 L
10.42Ω此时选用的是“ × 100”挡则说明灯泡L 正常，则说明L 始终不亮的原因是R 断路损坏。
1 1 1
【基础过关】
1．（2023·陕西西安·西北工业大学附属中学校考模拟预测）为研究二极管的伏安特性曲线，某研究小组用：
恒压电源（电压可调节）、多用电表、滑动变阻器 （最大阻值为 ）、电压表、灵敏电流计 、两个
规格相同的二极管（电学符号为“ ”）、导线若干和开关 连成如图甲所示的电路图。
资料整理【淘宝店铺：向阳百分百】实验研究如下，请完成相关实验内容：
（1）判断二极管的极性：断开开关 和 ，将多用电表选择开关调至“ ”欧姆挡，将红、黑表笔分
别接 时发现多用电表指针偏角很小；将红、黑表笔分别接 、 时偏角很大。请在图甲中的两个框内
画出二极管的示意图。
（2）结合（1）的研究结果，接着研究二极管的正向特性：调节电源输出电压至适当值，闭合开关 ，将
开关 接在 （选填“1”或“2”）端，由 向 缓慢移动滑动变阻器的滑片P，使二极管两端的
电压由零逐渐增大；某次电压表指针指示如图乙所示，则此时的电压值为 V；记录多组电压表
和对应电流表的读数。根据实验数据得到该二极管的正向伏安特性曲线如图丙所示。
（3）根据图丙的伏安特性曲线，二极管两端所加正向电压大于 后，其正向电阻怎样随电压变化？
。
【答案】 2 0.80 其正向电阻随电压的增大而减小，当电压大于某
值时，电阻趋于稳定值4.0（3.8~4.2均可）
【解析】（1） 断开开关 和 ，将多用电表选择开关调至“ ”欧姆挡，将红、黑表笔分别接 时
发现多用电表指针偏角很小,说明电流很小，故a端为二极管的正极；将红、黑表笔分别接 、 时偏角很
大，说明电流很大，故b端为二极管负极，即两个框中二极管的示意图如图所示
（2）由实验可知，探究二极管的正向特性，应接通 、 ，开关S接在2端，电压表示数为 。
（3）由图丙可知，图线的斜率反映了电阻倒数的变化规律，斜率越来越大，说明电阻越来越小，且变化
越来越快，其正向电阻随电压增大而减小，当电压大于某值时，电阻趋于稳定值，二极管的正向电阻最终
趋于

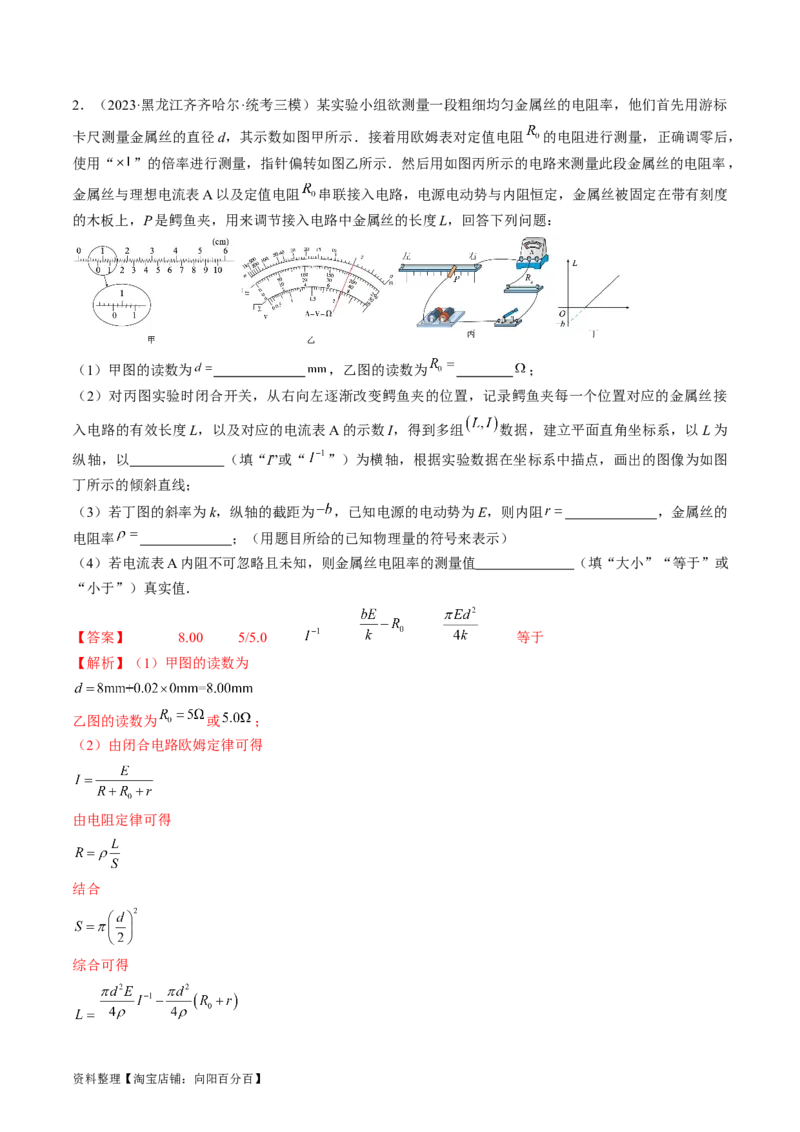

资料整理【淘宝店铺：向阳百分百】2．（2023·黑龙江齐齐哈尔·统考三模）某实验小组欲测量一段粗细均匀金属丝的电阻率，他们首先用游标
卡尺测量金属丝的直径d，其示数如图甲所示．接着用欧姆表对定值电阻 的电阻进行测量，正确调零后，
使用“ ”的倍率进行测量，指针偏转如图乙所示．然后用如图丙所示的电路来测量此段金属丝的电阻率，
金属丝与理想电流表A以及定值电阻 串联接入电路，电源电动势与内阻恒定，金属丝被固定在带有刻度
的木板上，P是鳄鱼夹，用来调节接入电路中金属丝的长度L，回答下列问题：
（1）甲图的读数为 ，乙图的读数为 ；
（2）对丙图实验时闭合开关，从右向左逐渐改变鳄鱼夹的位置，记录鳄鱼夹每一个位置对应的金属丝接
入电路的有效长度L，以及对应的电流表A的示数I，得到多组 数据，建立平面直角坐标系，以L为
纵轴，以 （填“I”或“ ”）为横轴，根据实验数据在坐标系中描点，画出的图像为如图
丁所示的倾斜直线；
（3）若丁图的斜率为k，纵轴的截距为 ，已知电源的电动势为E，则内阻 ，金属丝的
电阻率 ；（用题目所给的已知物理量的符号来表示）
（4）若电流表A内阻不可忽略且未知，则金属丝电阻率的测量值 （填“大小”“等于”或
“小于”）真实值．
【答案】 8.00 5/5.0 等于
【解析】（1）甲图的读数为
乙图的读数为 或 ；
（2）由闭合电路欧姆定律可得
由电阻定律可得
结合
综合可得
资料整理【淘宝店铺：向阳百分百】则丁图以 为横轴才能描绘出倾斜的直线；
（3）当丁图斜率为 ，纵轴的截距为 ，由
可得
综合解得
（4）由（3）可知，金属丝电阻率与电流表内阻无关．
3．（2023·江苏扬州·统考三模）某小组测量灯泡钨丝在室温时的电阻值，实验使用的低压直流钨丝灯泡规
格为“24V ”，电源为36V的电池，滑动变阻器的最大阻值为20Ω。
（1）甲同学准备用多用电表测灯泡的电压，当灯泡接近正常发光，应将如图1所示的选择开关旋至
（填“A”、“B”、“C”或“D”）。
（2）准备使用的实物电路如图2所示，红表笔应与灯泡 （填“左”或“右”）端的接线柱接触。请
将滑动变阻器接入电路的正确位置 （用笔画线代替导线）
（3）进行实验，测出多组电压U和电流I的数据，计算得出电阻R，将数据点描绘在R-U坐标系中，如图
3所示，可知：当灯泡电压变为原电压一半时，其功率 原功率的 （填“大于”、“小于”或“等
于”）灯丝处于室温时电阻约为 Ω。（保留两位有效数字）
资料整理【淘宝店铺：向阳百分百】（4）乙同学认为可用多用电表欧姆挡直接测量灯丝电阻即为室温时的电阻值。你是否同意他的观点 ？
请说明理由 。
【 答 案 】 C 右 大 于
3.1/3.2/3.3/3.4/3.5/3.6/3.7/3.8/3.9 不同意 用欧姆挡测量时，回路中有电流，钨丝发热，测得电阻
值不是室温时的电阻。
【解析】（1）灯泡的额定电压为24V，所以应该选取直流电压50V档，故选择开关旋至C处；
（2）测量电压时红表笔流入电流，黑表笔流出电流，所以红表笔应与灯泡的右端相连；
根据欧姆定律可得灯泡正常工作时的电阻为
电源电压为36V，滑动变阻器的最大阻值为20Ω，所以采用分压器电路，连接电路如图所示
资料整理【淘宝店铺：向阳百分百】（3）由图可知当灯泡电压变为原电压一半时，灯泡对应的阻值为 ，此时的功率为
将这些点用平滑的曲线相连，如图所示
灯丝处于室温即所加电压为零时，对应的阻值为 ；
（4）用多用电表欧姆挡直接测量灯丝电阻不是室温时的电阻值，因为用欧姆挡测量时，回路中有电流，
钨丝发热，所以测得电阻值不是室温时的电阻。

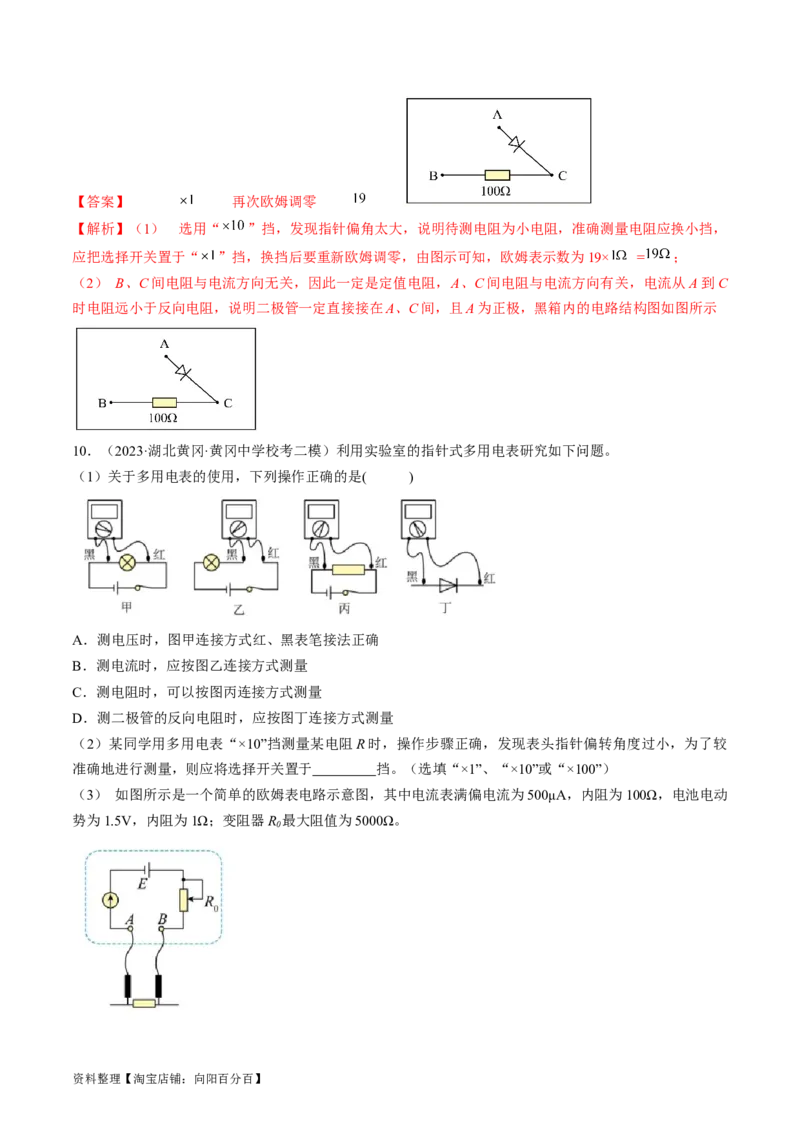

4．（2023·浙江杭州·校联考二模）（1）多用电表可以测量电阻，也可以测量电流与电压，下列测量电路
是某同学设计的有关测量电路：
资料整理【淘宝店铺：向阳百分百】A．用图甲方案测量小灯泡的电阻 B．用图乙方案测量小灯泡的电流强度
C．用图丙方案测量小灯泡两端的电压 D．用图丁方案测量二极管的正向电阻
已知这位同学已经正确调节选择开关，他能顺利完成测量，且不会损坏仪器的是 （选填
“A”、“B”、“C”、“D”）
（2）利用电流表（不理想，内阻等于5Ω）和电压表（不理想，内阻未知）测定一节干电池的电动势和内
电阻，要求尽量减小实验误差。
①应该选择的实验电路是图中的 （选填“戊”或“己”）。
②有如下滑动变阻器提供：
A．滑动变阻器（0～1Ω）
B．滑动变阻器（0～20Ω）
C．滑动变阻器（0～100Ω）
滑动变阻器应选用 （选填相应器材前的字母）。
【答案】 AC/CA 己 B
【解析】（1）A．图甲方案电阻所在回路已经断开，则可以测量电阻，不会损坏仪器，故A正确；
B．图乙方案多用电表极性接错，不但无法测量，而且会损坏仪器，故B错误；
C．图丙方案接法正确，可以测量电压，故C正确；
D．图丁方案，不但极性接错，而且二极管所在电路处于通电状态，不但无法测量，而且会损坏仪器，故
D错误。
故选AC。
（2）①为了尽量减小实验误差，电流表内阻已知，故采用己方案。
②由于电流表有5Ω的内阻，电源有一定数值的待测内阻，为了电路调节明显，滑动变阻器应选B。
5．（2023·陕西·统考一模）在“练习使用多用电表”实验中：
（1）某同学欲测量一节干电池的电压，下述操作正确的是 （填字母）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
C．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
D．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数

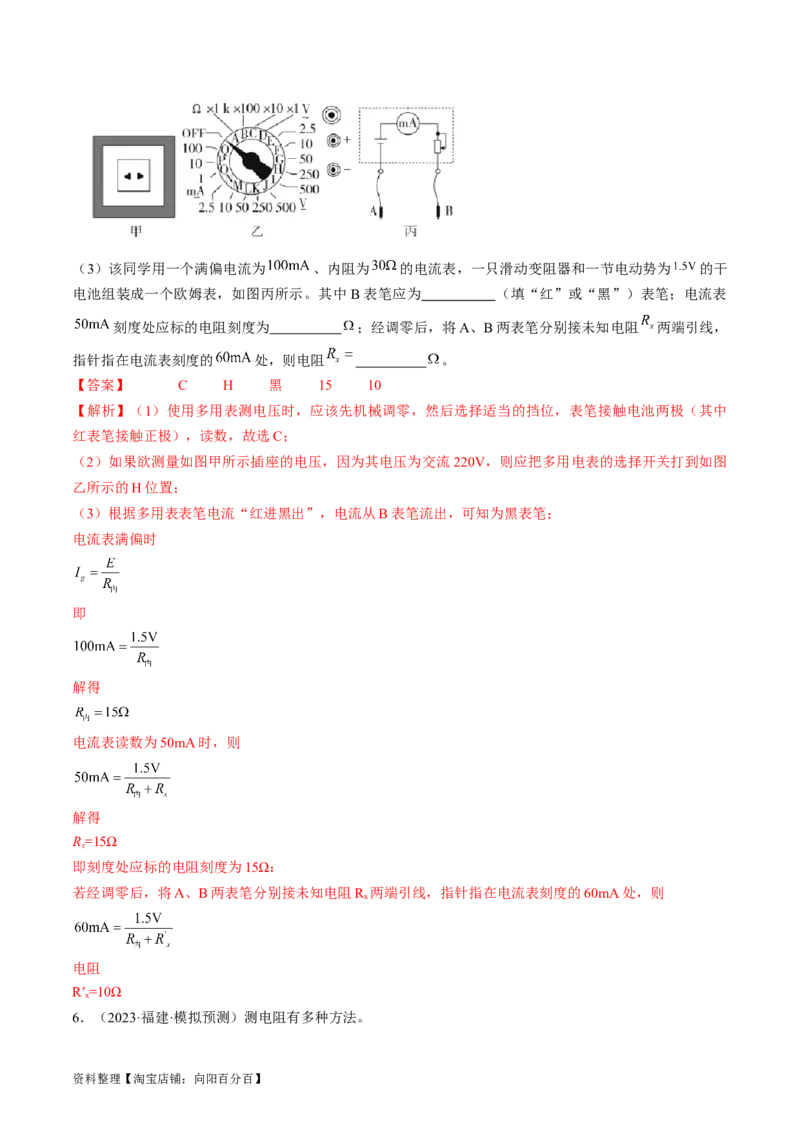

（2）如果欲测量如图甲所示插座的电压，则应把多用电表的选择开关打到如图乙所示的位置
（选填A、B、C、…、Q字母）。
资料整理【淘宝店铺：向阳百分百】（3）该同学用一个满偏电流为 、内阻为 的电流表，一只滑动变阻器和一节电动势为 的干
电池组装成一个欧姆表，如图丙所示。其中 B表笔应为 （填“红”或“黑”）表笔；电流表
刻度处应标的电阻刻度为 ；经调零后，将A、B两表笔分别接未知电阻 两端引线，
指针指在电流表刻度的 处，则电阻 。
【答案】 C H 黑 15 10
【解析】（1）使用多用表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池两极（其中
红表笔接触正极），读数，故选C；
（2）如果欲测量如图甲所示插座的电压，因为其电压为交流220V，则应把多用电表的选择开关打到如图
乙所示的H位置；
（3）根据多用表表笔电流“红进黑出”，电流从B表笔流出，可知为黑表笔；
电流表满偏时
即
解得
电流表读数为50mA时，则
解得
R=15Ω
x
即刻度处应标的电阻刻度为15Ω：
若经调零后，将A、B两表笔分别接未知电阻R 两端引线，指针指在电流表刻度的60mA处，则
x
电阻
R′ =10Ω
x

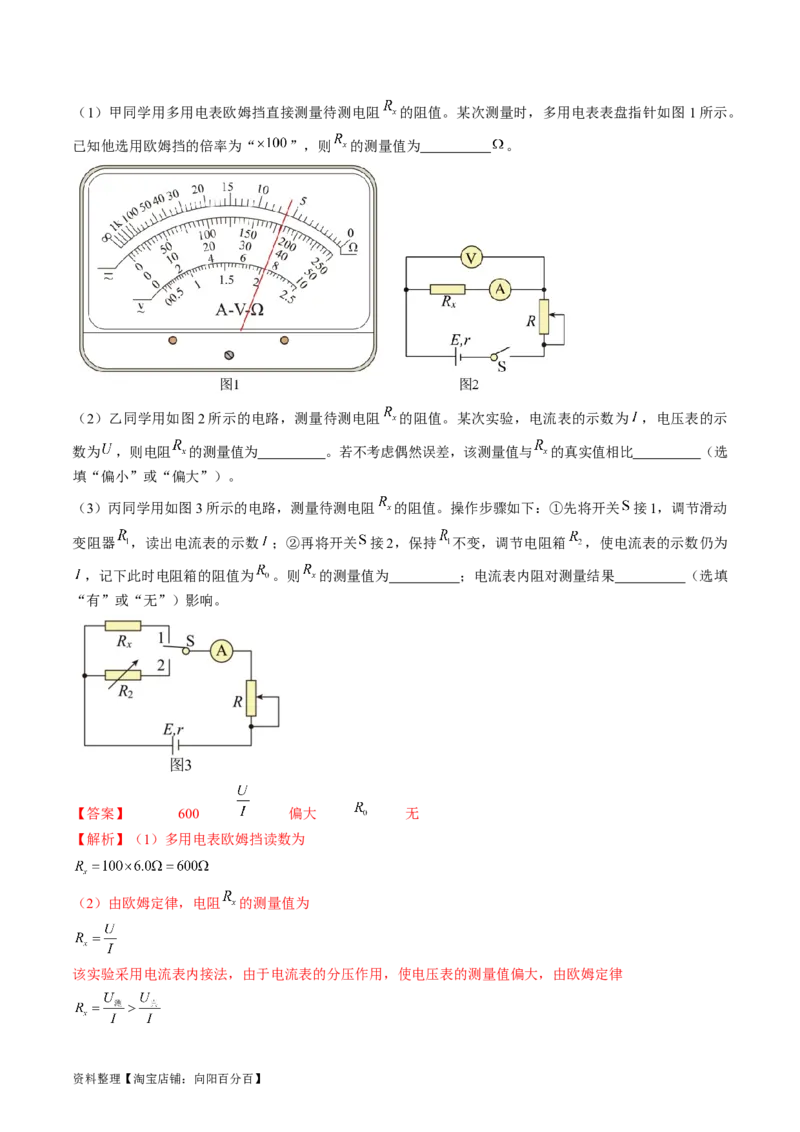

6．（2023·福建·模拟预测）测电阻有多种方法。

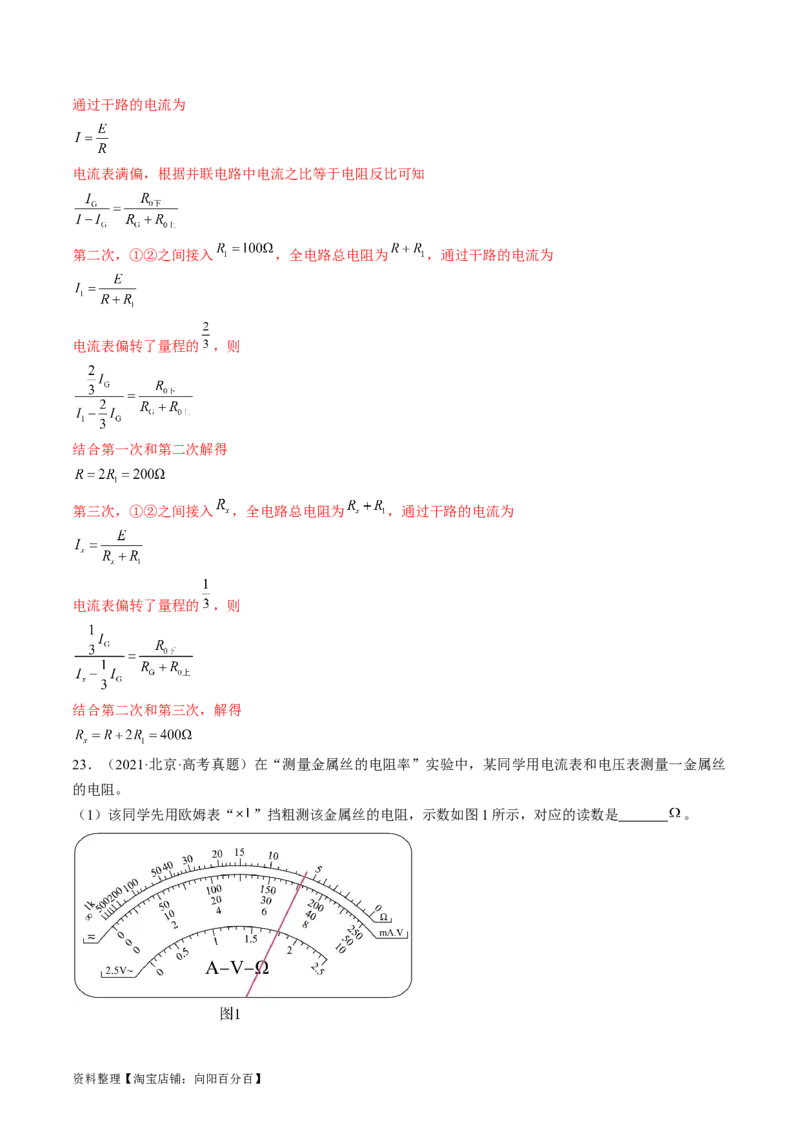

资料整理【淘宝店铺：向阳百分百】（1）甲同学用多用电表欧姆挡直接测量待测电阻 的阻值。某次测量时，多用电表表盘指针如图1所示。
已知他选用欧姆挡的倍率为“ ”，则 的测量值为 。
（2）乙同学用如图2所示的电路，测量待测电阻 的阻值。某次实验，电流表的示数为 ，电压表的示
数为 ，则电阻 的测量值为 。若不考虑偶然误差，该测量值与 的真实值相比 （选
填“偏小”或“偏大”）。
（3）丙同学用如图3所示的电路，测量待测电阻 的阻值。操作步骤如下：①先将开关 接1，调节滑动
变阻器 ，读出电流表的示数 ；②再将开关 接2，保持 不变，调节电阻箱 ，使电流表的示数仍为
，记下此时电阻箱的阻值为 。则 的测量值为 ；电流表内阻对测量结果 （选填
“有”或“无”）影响。
【答案】 600 偏大 无
【解析】（1）多用电表欧姆挡读数为
（2）由欧姆定律，电阻 的测量值为
该实验采用电流表内接法，由于电流表的分压作用，使电压表的测量值偏大，由欧姆定律
资料整理【淘宝店铺：向阳百分百】所以该测量值与 的真实值相比偏大。
开关 接1时，由闭合电路欧姆定律
开关 接2时，由闭合电路欧姆定律
易得
电流表内阻 对测量结果无影响。
7．（2023·浙江金华·模拟预测）某学习小组要测量一个电源的电动势及内阻。除该电源外还准备的器材有：
一个电阻箱R（最大阻值为 ），一个电流表A（量程0~200mA，内阻为 ），一个定值电阻
（阻值为 ），一个开关和若干导线。
①如果用多用电表粗测电流表的内阻，需要将红表笔与电流表 （填“正”或“负”）接线柱
相连。
②由于电流表A的量程较小，考虑到安全因素，同学们利用定值电阻 将该电流表进行改装，改装后的量
程为 。

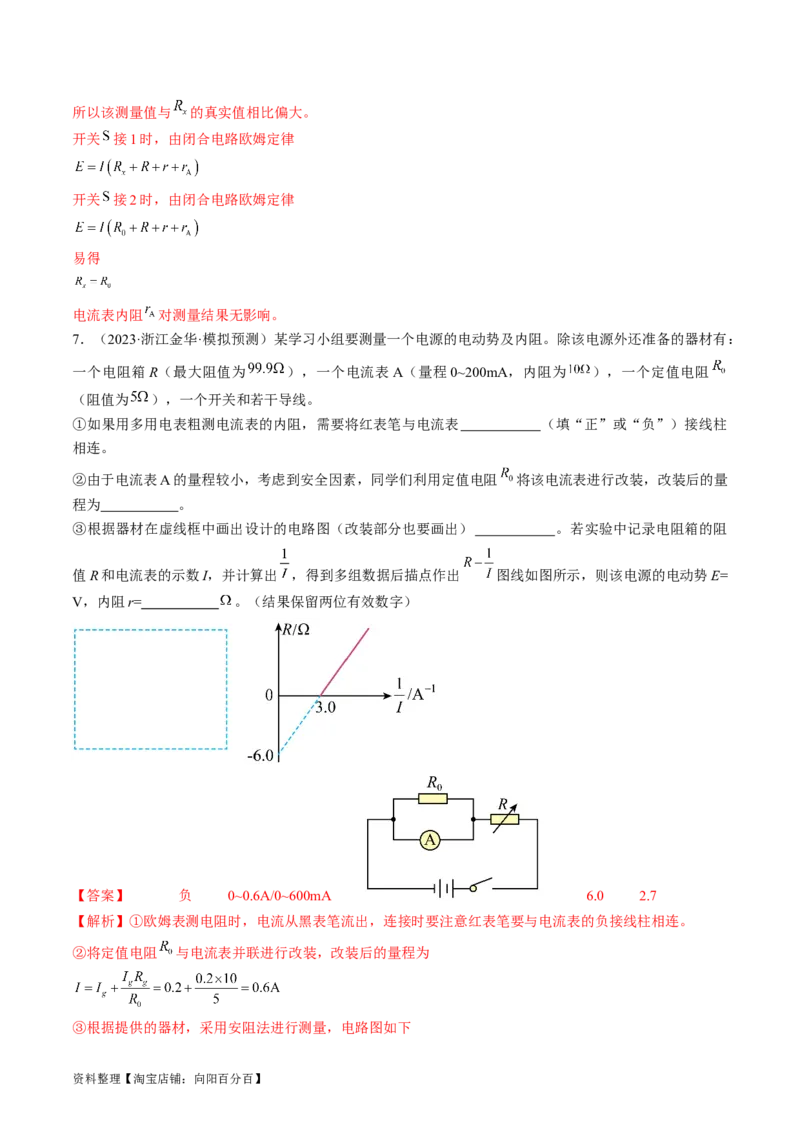

③根据器材在虚线框中画出设计的电路图（改装部分也要画出） 。若实验中记录电阻箱的阻
值R和电流表的示数I，并计算出 ，得到多组数据后描点作出 图线如图所示，则该电源的电动势E=
V，内阻r= 。（结果保留两位有效数字）
【答案】 负 0~0.6A/0~600mA 6.0 2.7
【解析】①欧姆表测电阻时，电流从黑表笔流出，连接时要注意红表笔要与电流表的负接线柱相连。
②将定值电阻 与电流表并联进行改装，改装后的量程为
③根据提供的器材，采用安阻法进行测量，电路图如下
资料整理【淘宝店铺：向阳百分百】根据电路可知，电流表读数为I时，总电流为3I，则
即
由图像可知
解得
E=6.0V
r= =2.7Ω
8．（2023·甘肃酒泉·统考三模）某兴趣小组为了测量一待测电阻 的阻值，准备先用多用电表粗测出它
的阻值，然后再用伏安法精确地测量。实验室里准备了以下器材：
A．多用电表
B．电压表 ，量程3V，内阻约
C．电压表 ，量程15V，内阻约
D．电流表 ，量程 ，内阻约
E.电流表 ，量程3A，内阻约
F.电源，电动势
G.滑动变阻器 ，最大阻值 ，最大电流为3A
H.滑动变阻器 ，最大阻值 ，最大电流为
I.电键S、导线若干
资料整理【淘宝店铺：向阳百分百】①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图（甲）中指针所示，为了减
小多用电表的读数误差，多用电表的选择开关应换用 欧姆挡；
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图（乙）中指针所示，则 R 的
x
阻值大约是 Ω；
③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在
上述提供的器材中电压表应选 ；电流表应选 ；滑动变阻器应选 。
（填器材前面的字母代号）
④在图（丙）虚线框内画出用伏安法测量该电阻的阻值时的实验电路图。
【答案】 9 B D G
【解析】①甲图指针偏向右侧，读数误差大，故选择较低的挡位（×1档）；
②欧姆表读数 刻度盘读数 倍率，所以欧姆表的读数是 。
③电池组的电动势是 ，电压表的量程选3V，即选择电压表B。
待测电阻的阻值约为 左右，则通过待测电阻的电流最大值约为
A
故电流表选D。
为能够让待测电阻的电压从零开始可以连续调节，滑动变阻器应选G。
资料整理【淘宝店铺：向阳百分百】④由题意可知
电流表应采用外接法。为能够让待测电阻的电压从零开始可以连续调节，所以要使用分压式电路。故电路
图如图。
【能力提升】
9．（2023·重庆·统考三模）某实验小组在练习使用多用电表的实验中，进行了以下探究。
（1）用多用电表测量某元件的电阻：选用欧姆挡“ ”挡进行测量时，发现多用电表指针的偏转角度过
大，因此需重新选择 （选填“ ”“×100”）挡，并需 （填操作过程）后，再次进行测量，
若此时多用电表的指针如题图1所示，则测量结果为 ；
图1 图2
（2）如题图2所示，电学实验室的“黑盒子”表面有A、B、C三个接线柱，盒内有一只定值电阻和一个
二极管，每两个接线柱之间最多连接一个元件。为了探明盒内元件的连接方式，该实验小组用多用电表的
欧姆挡进行测量，把红、黑表笔分别与接线柱A、B、C连接，测量结果如下表所示：
红表笔
黑表笔
阻 值
2100 120 2000 20 100 100
请在题图2中画出“黑盒子”内的电路结构图，并标明定值电阻的阻值。
资料整理【淘宝店铺：向阳百分百】【答案】 再次欧姆调零
【解析】（1） 选用“ ”挡，发现指针偏角太大，说明待测电阻为小电阻，准确测量电阻应换小挡，
应把选择开关置于“ ”挡，换挡后要重新欧姆调零，由图示可知，欧姆表示数为19× = ；
（2） B、C间电阻与电流方向无关，因此一定是定值电阻，A、C间电阻与电流方向有关，电流从A到C
时电阻远小于反向电阻，说明二极管一定直接接在A、C间，且A为正极，黑箱内的电路结构图如图所示
10．（2023·湖北黄冈·黄冈中学校考二模）利用实验室的指针式多用电表研究如下问题。
（1）关于多用电表的使用，下列操作正确的是( )
A．测电压时，图甲连接方式红、黑表笔接法正确
B．测电流时，应按图乙连接方式测量
C．测电阻时，可以按图丙连接方式测量
D．测二极管的反向电阻时，应按图丁连接方式测量
（2）某同学用多用电表“×10”挡测量某电阻R时，操作步骤正确，发现表头指针偏转角度过小，为了较
准确地进行测量，则应将选择开关置于 挡。（选填“×1”、“×10”或“×100”）
（3） 如图所示是一个简单的欧姆表电路示意图，其中电流表满偏电流为500μA，内阻为100Ω，电池电动
势为1.5V，内阻为1Ω；变阻器R 最大阻值为5000Ω。
0
资料整理【淘宝店铺：向阳百分百】①调零后测量某定值电阻时，指针指在刻度盘的正中央，则该定值电阻阻值为 Ω。
②使用一段时间后电池老化，电动势下降到1.4V、内阻增大到4Ω，但仍可调零，正确操作后，测量另一
个定值电阻，欧姆表读数为300Ω，则这个电阻的阻值应为 Ω。
【答案】 AB/BA ×100 3000 280
【解析】（1） A．测电压时，电压表与被测电路并联，红表笔接高电势，图甲连接方式红、黑表笔接法
正确，A正确；
B．测电流时，电流表与被测电路串联，电流从红表笔流入，应按图乙连接方式测量，B正确；
C．测电阻时，电阻必须与电路断开，不可以按图丙连接方式测量，C错误；
D．测二极管的反向电阻时，必须将图丁中的表笔对调，D错误。
故选AB。
（2）某同学用多用电表“×10”挡测量某电阻R时，操作步骤正确，发现表头指针偏转角度过小，表明被
测电阻阻值较大，为了较准确地进行测量，则应将选择开关置于“×100”挡。
（3）①根据闭合电路欧姆定律得
解得
②根据闭合电路欧姆定律得
根据题意得
解得
11．（2023·安徽合肥·合肥一六八中学校考模拟预测）如图甲为物理兴趣小组设计的多用电表的电路原理
图。他们选用内阻 、满偏电流 的电流表、标识不清的电源，定值电阻、导线、滑动变
阻器等组装了多用电表。该多用电表表盘如图乙所示，下排刻度均匀，上排刻度线对应数值还没有及时标
出。
资料整理【淘宝店铺：向阳百分百】（1）若 ，当选择开关接“3”时为电压表的量程为 V。
（2）该兴趣小组在实验室找到了一个电阻箱，利用组装好的多用电表设计了如下从“校”到“测”的实
验：
①将选择开关接“2”，红黑表笔短接，调节 的阻值使电表指针满偏；
②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在电表刻度盘中央 C处，此时电阻箱
如图丙所示，则C处刻度线的标注值应为 Ω，多用电表内部电源的电动势E= V。
③用待测电阻 代替电阻箱接入两表笔之间，表盘指针指在图乙所示位置，则计算可知待测电阻约为 =
Ω。（结果保留三位有效数字）
④小组成员拿来一块电压表，将两表笔分别触碰电压表的两接线柱，其中 表笔（填“红”或
“黑”）接电压表的正接线柱，该电压表示数为12.0V，可以推知该电压表的内阻为 Ω。
【答案】 3 1500 15 黑 6000
【解析】（1）由欧姆定律可得
（2）②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在电表刻度盘中央C处，此时
电阻箱如图丙所示，则C处刻度线的标注值应为
红黑表笔短接时，根据闭合电路欧姆定律可得
指针指在电表刻度盘中央C处时，根据闭合电路欧姆定律可得
联立解得
③用待测电阻 代替电阻箱接入两表笔之间，表盘指针指在图乙所示位置，此时电流为6.9mA，根据闭合
电路欧姆定律可得
资料整理【淘宝店铺：向阳百分百】解得
④欧姆表的黑表笔接电源的正极，红表笔接电源的负极；将两表笔分别触碰电压表的两接线柱，其中黑表
笔接电压表的正接线柱；
该电压表示数为12V，根据闭合电路欧姆定律可得
解得该电压表的内阻为
12．（2023·安徽合肥·合肥一中校考模拟预测）某同学学习了“练习多用电表使用”后对欧姆档的换档很
感兴趣想知道具体原因，通过与老师的交流知道有可能是通过改变电源电动势或改变电流表量程来换档。
于是来到学校实验室找到一多用电表和一量程为 3V的电压表做实验。他首先将多用电表档位调到电阻
“×100”挡，再将红表笔和黑表笔短接，进行 ；然后将多用电表的红表笔和电压表的 （填“+”或
“-”）接线柱相连，黑表笔与另一接线柱相连：两表的示数如图甲、乙所示，则甲图示数为 ，乙
图示数为 V；若已知多用电表欧姆档表盘中央刻度值为“15”，则欧姆表“×100”挡内电池电动势为
V。
该同学在完成了所有欧姆表各档位电动势测量后想再练习使用多用电表检查故障，在如图丙是他将选择开
关旋至直流电压档，将红表笔固定在e接线柱，再将黑表笔依次接d、c、b、a、h接线柱，对应的多用电
表的示数分别为0、0、10V、10V、10V。由此可以判断电路发生的故障是 。
资料整理【淘宝店铺：向阳百分百】【答案】 欧姆调零 - 1000 1.00 2.5 cb间断路
【解析】欧姆表使用前需要将红表笔和黑表笔短接，进行欧姆调零，即调节欧姆调零旋钮，使指针指到
；
根据“红进黑出”与“+进-出”规律，需要将多用电表的红表笔和电压表的“-”接线柱相连；
根据欧姆表的读数规律，该读数为
根据电压表的读数规律，该读数为 ；
已知多用电表欧姆档表盘中央刻度值为“15”，则欧姆表“×100”挡的内阻 为
根据上述可知，图甲示数1000Ω即为电压表的内阻，令 ，电压表示数 ，则有
解得
E=2.5V
由于将选择开关旋至直流电压档，根据题意ed间电压为0，表明ed间电路正常或者ed之外的电路断路，
又由于ec间电压为0，表明ec间电路短路或者ec之外的电路断路，又由于黑表笔依次接b、a、h接线柱，
对应的多用电表的示数均为10V、10V、10V，若是ed间电路正常或者ec间电路短路，则黑表笔依接b时，
多用电表的示数应为0，若是dc间断路，则黑表笔依接c时，多用电表的示数应为10V，表明电路发生的
故障是cb间断路。
13．（2023·广西钦州·校考模拟预测）某实验小组的同学用量程为 、内阻为 的电流表进行如下的
实验操作。
（1）用图甲所示电路测量电源的内阻 ，已知电源电动势 ，闭合开关，将电阻箱的阻值调为 ，
此时电流表指针所指位置如图乙所示，则电源内阻 。
（2）对图甲中的电路稍加改造，改装为倍率为“ ”的欧姆表，如图丙所示，切断电阻箱右侧回路的导
线，断开的接口分别连接一表笔（电阻忽略不计），该电路可大致测量表笔间所接电阻的阻值，将两表笔
短接，调节电阻箱接入回路的阻值，使电流表正好满偏，此处对应电阻刻度的 （填
“0”或“ ”）刻线，电阻箱接入回路的阻值为 ，保持电阻箱接入回路的阻值不变，
在两表笔间接入不同阻值的电阻，则电流“ ”刻线处对应的待测电阻为 。
（3）保持电阻箱接入回路的阻值与第（2）问相同，在两表笔间接入待测电阻 ，电流表指针恰好指到“
”处，若将待测电阻 直接接在题给电源两端，则电源的效率 （结果保留3
位有效数字）。
资料整理【淘宝店铺：向阳百分百】【答案】 1 0 3 10 83.3%
【解析】（1）由乙图可知电流为0.30A，根据闭合电路欧姆定律可得
解得电源内阻
（2）由欧姆表的欧姆调零原理，将两表笔短接，调节电阻箱接入回路的阻值，使电流表正好满偏，此处
对应电阻刻度的0刻线；
根据闭合电路欧姆定律可得
可得电阻箱接入回路的阻值为
当 时，根据闭合电路欧姆定律可得
解得电流“ ”刻线处对应的待测电阻为
（3）当 时，根据闭合电路欧姆定律可得
解得
若将待测电阻 直接接在题给电源两端，则电源的效率为
14．（2023·辽宁葫芦岛·统考二模）某学习小组利用电压表V（量程为15 V）、电源E和电位器R（相当于
阻值较大的滑动变阻器），改装成一个能够测量电阻的欧姆表。实验原理图如图甲所示，主要实验步骤如
下，请完成有关内容。
资料整理【淘宝店铺：向阳百分百】（1）按照实验原理图连接电路，先把电位器R的滑片P调到 （填“a”或"b”）端，将红、黑表笔短接，
调节滑片P使电压表满偏；
（2）保持电位器R的滑片P不动，在红、黑表笔间接入电阻箱，调节电阻箱的阻值，当电压表半偏时，
电阻箱的示数如图乙所示，读出电阻箱的阻值 = Ω；
（3）在红、黑表笔间接入待测电阻，若电压表的示数为 ，已知电压表的满偏电压为 ，把电压表的示
数标为待测电阻的阻值 ，换算公式是 = （用 、 和 表示）。
【答案】 a 7968
【解析】（1）先把电位器R的滑片P调到接入电路电阻的最大值，即a端。
（2）电阻箱的示数如图乙，可知电阻箱的阻值为 =7968Ω。
（3）由题意可知，电压表的电阻值与电位器接入电路的电阻值之和等于 ，则有
解得换算公式是
15．（2023·云南保山·统考三模）如图所示，图甲为多用电表中欧姆表的电路图，已知灵敏电流计表头内
阻R=900Ω，满偏电流I=100μA，电源电动势E=1.5V，内阻r=1Ω。定值电阻R=10Ω，R=90Ω。图乙为多
g g 1 2
用电表的表盘，请回答下列问题：
（1）电源的 端为负极（填“左”或“右”）。
（2）当电键拨至1时，欧姆表的倍率是 （填“ 1”“ 10”“ 100”或“ 1k”）。
资料整理【淘宝店铺：向阳百分百】（3）某同学把电键拨至 1 后，进行欧姆调零，当调零完毕时，滑动变阻器接人电路的电阻应为
Ω。接着测量某一电阻，电表指针指示位置如图乙所示，则该电阻阻值为 Ω。
【答案】 左 100 1409 1400
【解析】（1）在多用电表的使用过程中，我们需要让电流从红笔流入，黑笔流出，所以在当欧姆挡使用
时，黑表笔接着内部电源正极，所以电源的左端为负。
（2）当电键拨至1时，这时候电流表等效的量程为
所以这时候的中值电阻为
所以当电键拨至1时，欧姆表的倍率是“×100”。
（3）等效内阻为
滑动变阻器接入电路的电阻为
该电阻阻值为
16．（2023秋·广东广州·高三执信中学校考开学考试）电流表G 的量程为0~5mA，内阻为 。把它改
1
装成如图所示的一个多量程多用电表，电流和电压的测量都各有两个量程。当开关 S接到1或2位置时为
电流挡，其中小量程为0~10mA，大量程为0~100mA。
（1）对于此多用电表，当开关S接到位置6时是 挡；开关S接到位置5时的量程比接到位置6时的
量程 。
（2）开关S接位置 （选填“1”或“2”）时是小量程的电流挡，图中电阻 。
（3）已知图中的电源 的电动势为9V，短接A、B表笔进行欧姆调零后，此欧姆挡的内阻为 。
现用该挡测一未知电阻的阻值，指针偏转到电流表G 满刻度的 处，则该未知电阻的阻值为 。
1
资料整理【淘宝店铺：向阳百分百】【答案】 电压 小 2 261 900 600
【解析】（1）当开关S接到位置6时，电流表与电阻 、 串联，电阻 、 起到分压作用，电表为电
压表；
开关S接到位置5与接到位置6相比，接到6时串联的电阻大，分压作用也大，电压表的量程也更大，因
此开关S接到位置5时的量程比接到位置6时的量程小。
（2）当开关S接到2位置时，并联的电阻大，分流小，其电流表的量程小，因此开关S接位置2时是小量
程的电流挡；
设开关S接1时的最大电流为 ，接2时最大电流为 ，由题意可知，当开关接到1时，有
当开关接到2时，有
代入数据解得
（3）由上述分析可知，当开关S接到位置4时，电路中的满偏电流
根据闭合电路欧姆定律可得
由指针偏转到电流表G 满刻度的 处可得
1
解得
17．（2023·湖北·模拟预测）某同学利用如图所示的电路组装一只欧姆表，实验室提供以下器材：
A．双量程电流表（0~10mA，内阻为20Ω，0~0.6A，内阻为6Ω）
B．直流电源E（电动势为1.5V，内阻为2Ω）
1
C．直流电源E（电动势为15V，内阻为6Ω）
2
D．滑动变阻器（最大阻值为2000Ω）
E．滑动变阻器（最大阻值为1000Ω）
F．滑动变阻器（最大阻值为500Ω）
G．单刀双掷开关两个、导线若干
资料整理【淘宝店铺：向阳百分百】（1）若电源E 电路对应欧姆 挡位，则电流表开关应该接 （选“b”或者“c”），滑动变阻
1
器R 选用 ；电源E 电路对应欧姆×100挡位，则电流表开关应该接 （选“b”或者
1 2
“c”），滑动变阻器R 选用 （填器材前字母）。
2
（2）若用此欧姆表比较精确地测量一只阻值约为290Ω的电阻，应选用 挡位，发现指针指
在满偏电流的三分之一处，则此电阻的阻值为 Ω
（3）如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结果
（填“偏大”“偏小”或“准确”）
【答案】 b F b D 10 300 准确
【解析】（1）由电路可知电流表开关接b时有
开关接c时有
所以开关接b时量程为（0~10mA），开关接c时量程为（0~0.6A）。
双量程电流表（0~10mA，内阻为20Ω，0~0.6A，内阻为6Ω）
若电源E 电路对应电流表0~0.6A，则
1
对应电流表0~10mA，则
若电源E 电路对应欧姆×10挡位，所以要选0~10mA，选“b”，
1
则滑动变阻器R 选用滑动变阻器F（最大阻值为500Ω）。
1
电源E 电路对应欧姆×100挡位，若对应电流表0~0.6A，有
2
对应电流表0~10mA，有
所以电流表要选0~10mA，选“b” 则滑动变阻器选用D（最大阻值为2000Ω）。
资料整理【淘宝店铺：向阳百分百】（2）若用此欧姆表比较精确地测量一只阻值约为290Ω的电阻，应选用×10挡位.
发现指针指在满偏电流的三分之一处，则此电阻的阻值为
（3）如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，根据
可见测量的结果与电池内阻无关，测量结果仍然准确。
18．（2023·江苏苏州·江苏省木渎高级中学校联考三模）某同学在实验室探究二极管的伏安特性曲线。
（1）为了粗测二极管的正向电阻，该同学将多用电表的选择开关旋到电阻“ ”档，当指针偏转角度
较大时，红表笔连接的是二极管的 （选填“正”或“负”）；此时，多用电表的指针如图所
示，二极管的正向电阻为 。
（2）用伏安法描绘二极管在 范围内的正向伏安特性曲线，器材如下
电压表V（量程为 ，内阻约为 ）
电流表A（量程 ，内阻约为 ）
滑动变阻器 （总电阻为 ，额定电流为 ）
滑动变阻器 （总电阻为 ，额定电流为 ）
电源E（电动势 ，内阻不计）
开关S，导线若干
其中，滑动变阻器应该选 （选填“ ”或“ ”）利用图所示的器材符号，画出实验电路原
理图。( )
资料整理【淘宝店铺：向阳百分百】（3）二极管的正向电压伏安特性曲线如图所示，现将两个相同的二极管串联在电路中，如图所示。已知
电阻 ，电源的电动势 （内阻不计），通过二极管D的电流为 ，电阻
消耗的功率为 。（结果保留2位有效数字）
【答案】 负 600 2.0 16
【解析】（1）根据多用电表中两表笔电流的流向为“红进黑出”，欧姆表指针偏转过大，可知红表笔与
二极管的负极相连；
此时，多用电表的指针位于6刻度处，二极管的正向电阻为600 ；
（2）电源电动势为6V，R 最大电阻为10Ω，则电流为
1
超过其额定电流，故滑动变阻器选择R；
2
设计电路如图：
（3）设二极管D两端的管压为U ，流过二极管的电流为I ．则有
D D
代入数据解得U 与I 的关系为
D D
资料整理【淘宝店铺：向阳百分百】这是一个在图2中横轴上截距为1.5，纵轴上截距为6、斜率为-4的直线方程（称为二极管的负载线）因管
压U 与流过二极管电流I 还受二极管D的I -U 特性曲线的限制，因而二极管就工作在负载线与I -U 特
D D D D D D
性曲线的相交点P上（如右图所示）．由此得二极管两端的管压和电流分别为
U =1.0V，I =2.0mA
D D
电阻R 上的电压
1
其功率
19．（2023秋·江苏徐州·高三江苏省沛县中学校考开学考试）某同学打算制作一简易的双倍率欧姆表，找
到的器材如下。
A．满偏电流为 的电流表
B．最大阻值为 的电阻箱 和最大阻值为 的滑动变阻器
C．开关一个，红、黑表笔各一只，导线若干
（1）该同学找到一节干电池（标称值为 ，内阻不计），但不确定其电动势是否与标称值一致，他设计
了如图甲所示电路测量电池的电动势和电流表内阻，操作步骤如下。
第一步，按照图甲所示电路完成实物连接；
第二步，闭合开关 ，调节电阻箱 的阻值，当 的阻值为 时，电流表示数为 ，当 的阻值
为 时，电流表示数为 ，则干电池的电动势为 。
（2）该同学利用上述干电池设计的欧姆表电路图如图乙所示，操作步骤如下。
a．按照图乙所示完成实物连接，并将表笔连到对应位置。
b．断开开关 ，将红、黑表笔短接，调节电阻箱 的阻值，使电流表满偏，此时 的阻值为
资料整理【淘宝店铺：向阳百分百】，对应欧姆表的“ ”倍率，则电流表“ ”刻度线的对应数值应标为 。
c．保持 的阻值不变，闭合开关 ，将红、黑表笔短接进行欧姆调零，滑动变阻器 接入回路的阻值为
（保留小数形式）时电流表示数达到满偏，此时对应欧姆表的“ ”倍率。
d。步骤c完成后，将红黑表笔与一个未知电阻相连，电流表的示数为 ，则未知电阻的阻值为
。
【答案】 50 15 16.7
【解析】由
可知，当电阻箱阻值为 和 时，有
解得
，
（2）b．将两表笔短接进行欧姆调零，有
解得
电流表的中央刻度对应欧姆表的内阻，此时对应欧姆表的“ ”倍率，则电流表“ ”刻度线的对
应数值应标为15；
c．闭合开关后对应欧姆表的“ ”倍率，则电流表满偏时回路总电阻对应欧姆表的内阻，为 ，有
解得
电流表示数为 ，则流过电源的电流为 ，由闭合电路欧姆定律有
解得
20．（2023·陕西商洛·镇安中学校考模拟预测）某物理兴趣小组设计了如图甲所示的欧姆表电路，通过控
制开关S和调节电阻箱，欧姆表具有“×10”和“×100”两种倍率，所用器材如下：
资料整理【淘宝店铺：向阳百分百】A．干电池：电动势 ，内阻 ；
B．电流表G：满偏电流 ，内阻 ；
C．定值电阻 ；
D．电阻箱 和 ：最大阻值为999.99Ω；
E．电阻箱 ：最大阻值为9999Ω；
F．开关一个，红、黑表笔各1支，导线若干。
（1）图甲中的a端应与 （选填“红”或“黑”）表笔连接。
（2）该实验小组按图甲正确连接好电路。当开关 S断开时，将红、黑表笔短接，调节电阻箱 =
Ω，使电流表达到满偏。此时闭合电路的总电阻叫欧姆表的内阻 ，则 = Ω。把原表盘刻度改
成电阻值时，刻度盘中间的刻度数值是 。
（3）闭合开关S，调节电阻箱 和 ，当 = Ω且 = Ω时，将红、黑表笔短接，电流
表再次满偏；在红、黑表笔间接入电阻箱 ，调节 ，当电流表指针指向图乙所示的位置时，对应的电
阻箱接入的电阻值为 Ω。
【答案】 黑 749 3000 30 74 250 200
【解析】（1）根据欧姆表电流“红进黑出”可知a端接黑表笔。
（2）由闭合电路欧姆定律可知，欧姆表的内阻
则
中值电阻应为3000Ω，根据欧姆表的刻度设置可知，表盘上只有两种挡位，开关 S断开与闭合时相比，干
路允许的最大电流较小，由欧姆定律知欧姆表内阻较大，测量的中值电阻较大，故S断开时欧姆表倍率应
为“×100”。由欧姆表原理知刻度盘中值电阻等于欧姆表内阻，为3000Ω。故中间刻度值是30。
（3）为了得到“×10”倍率，应让G满偏时对应的欧姆表内阻Rs'为300Ω，电流
此时电流表中电流应为
资料整理【淘宝店铺：向阳百分百】则与之并联的电阻 中电流应为
并联电阻
故
= Ω
图乙中电流
即此时电路中的电流
电路中总电阻
故待测电阻
故电阻箱接入的电阻值为200Ω。
【真题感知】
21．（2023·湖南·统考高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力
的装置，其电路如图（a）所示， 为电阻箱， 为半导体薄膜压力传感器， 间连接电压传
感器（内阻无穷大）．
（1）先用欧姆表“ ”挡粗测 的阻值，示数如图（b）所示，对应的读数是 ;
（2）适当调节 ，使电压传感器示数为0，此时， 的阻值为 （用 表示）；
资料整理【淘宝店铺：向阳百分百】（3）依次将 的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读
出电压传感器示数 ，所测数据如下表所示：
次数 1 2 3 4 5 6
砝 码 质 量 0.
0.0 1.0 1.5 2.0 2.5
5
22
电压 0 57 115 168 280
0
根据表中数据在图（c）上描点，绘制 关系图线 ；
（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施
加微小压力 ，电压传感器示数为 ，则 大小是 （重力加速度取 ，保留2位有效数
字）；
（5）若在步骤（4）中换用非理想毫伏表测量 间电压，在半导体薄膜压力传感器上施加微小压力 ，
此时非理想毫伏表读数为 ，则 （填“>”“=”或“<”）．
【答案】 1000#1000.0 1.7×10-2 >
【解析】（1）欧姆表读数为10×100Ω=1000Ω
资料整理【淘宝店铺：向阳百分百】（2）当电压传感器读数为零时，CD两点电势相等，即
即
解得
（3）绘出U-m图像如图
（4）由图像可知，当电压传感器的读数为200mV时，所放物体质量为1.75g，则
（5）可将CD以外的电路等效为新的电源，电动势E＇，内阻r＇，CD两点电压看做路端电压，因为换用
非理想电压传感器时内阻不是无穷大，此时电压传感器读数
当读数为U＇=200mV时，实际CD间断路（接理想电压传感器时）时的电压等于E＇大于200mV，则此
时压力传感器的读数F>F。
1 0
22．（2022·湖南·统考高考真题）小梦同学自制了一个两挡位（“ ”“ ”）的欧姆表，其内部结构
如图所示， 为调零电阻（最大阻值为 ）， 、 、 为定值电阻（ ），电流计
G的内阻为 。用此欧姆表测量一待测电阻的阻值，回答下列问题：
资料整理【淘宝店铺：向阳百分百】（1）短接①②，将单刀双掷开关 与 接通，电流计G示数为 ；保持电阻 滑片位置不变，将单刀双
掷开关 与 接通，电流计G示数变为 ，则 （填“大于”或“小于”）；
（2）将单刀双掷开关 与 接通，此时欧姆表的挡位为 （填“ ”或“ ”）；
（3）若从“ ”挡位换成“ ”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电
阻 的滑片应该 调节（填“向上”或“向下”）；
（4）在“ ”挡位调整欧姆零点后，在①②间接入阻值为 的定值电阻 ，稳定后电流计G的指针
偏转到满偏刻度的 ；取走 ，在①②间接入待测电阻 ，稳定后电流计G的指针偏转到满偏刻度的 ，
则 。
【答案】 大于 向上
【解析】（1）根据题意可知 ，所以开关拨向 时电路的总电阻小于开关拨向 时电路的总电阻，
电源电动势 不变，根据 可知 ；
（2）当开关拨 向 时，全电路的总电阻较大，中值电阻较大，能够接入待测电阻的阻值也更大，所以开
关拨 向 时对应欧姆表的挡位倍率较大，即 ；
（3）从“ ”挡位换成“ ”挡位，即开关 从 拨向 ，全电路电阻增大，干路电流减小，①②短接
时，为了使电流表满偏，则需要增大通过电流计 所在支路的电流，所以需要将 的滑片向上调节；
（4）在“ ”挡位，令 与 串联部分的总电阻为 ， 上半部分单独叫 ，电路图结构简化如
图
第一次，当①②短接，全电路的总电阻为
资料整理【淘宝店铺：向阳百分百】通过干路的电流为
电流表满偏，根据并联电路中电流之比等于电阻反比可知
第二次，①②之间接入 ，全电路总电阻为 ，通过干路的电流为
电流表偏转了量程的 ，则
结合第一次和第二次解得
第三次，①②之间接入 ，全电路总电阻为 ，通过干路的电流为
电流表偏转了量程的 ，则
结合第二次和第三次，解得
23．（2021·北京·高考真题）在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝
的电阻。
（1）该同学先用欧姆表“ ”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是 。
资料整理【淘宝店铺：向阳百分百】（2）除电源（电动势3.0 V，内阻不计）、电压表（量程0 ~ 3 V，内阻约3 kΩ）、开关、导线若干外，还
提供如下实验器材：
A．电流表（量程0 ~ 0.6 A，内阻约0.1 Ω）
B．电流表（量程0 ~ 3.0 A，内阻约0. 02 Ω）
C．滑动变阻器（最大阻值10 Ω，额定电流2 A）
D．滑动变阻器（最大阻值1 kΩ，额定电流0.5 A）
为了调节方便、测量准确，实验中电流表应选用 ，滑动变阻器应选用 。（选填实验器材
前对应的字母）
（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2
所示。请作出该金属丝的U- I图线 ，根据图线得出该金属丝电阻R = Ω（结果保留小数点后
两位）。
（4）用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯
泡，电流随时间变化的图线如图 4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。
( )
【答案】 6 A C 5.80 刚闭合开关时，
资料整理【淘宝店铺：向阳百分百】灯丝温度较低，电阻较小，电流较大；随着灯丝温度升高，电阻逐渐增大，电流逐渐减小；当灯丝发热与
散热平衡时，温度不变，电阻不变，电流保持不变
【解析】（1）将选择开关调节到“×1Ω”，由图1可知，金属丝的电阻
R=6×1Ω=6Ω
x
（2）由题知，电源电动势为3V，则回路中的最大电流为
故电流表选A；
为了调节方便、测量准确，滑动变阻器要选最大阻值小的，故选C；
（3）将描出的点用直线连接，即可得U-I图线，则有
取（0.3A，1.75V），可得
（4） 刚闭合开关时，灯丝温度较低，电阻较小，电流较大；随着灯丝温度升高，电阻逐渐增大，电流逐
渐减小；当灯丝发热与散热平衡时，温度不变，电阻不变，电流保持不变。
资料整理【淘宝店铺：向阳百分百】
