关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
实验12:用多用电表测量电学中的物理量【 5 年 58 卷8 考】
类型
角度
考查要素
考查内容
教材实
验:用多
用表测量
电学中的
物理量
利用多用表对待测电表进行校准(5
年4 考)
实验器材
电流档、电压档和欧姆档的选择
数据处理
根据所选档位进行读数并正确估读
实验器材
实验器材的选择
实验原理
电流表的内外接法、滑动变阻器的分压和
限流式接法;电路连线
数据处理
电表的校准;数据处理和误差分析
教材实
验:多用
电表的内
部原理及
使用
考查多用电表的读数方法(2021 浙江
18 题)
注意事项
实验的操作;多用电表读数
结合多用电表和螺旋测微器考查
电阻率的测量(2021 福建11 题)
注意事项
螺旋测微器的读数;多用电表的倍率选
取、读数
数据处理
电阻率的计算
自制欧姆表测量待测电阻阻值(2022
湖南12 题)
注意事项
电表和欧姆表挡位的调节;滑片的调节;
利用半偏法测电阻
总结:
(1)类型角度:常围绕两大角度进行考查,一是电表的改装与使用,如电流表、欧姆表、电压表等 改装和校
准;二是多用电表的原理和使用,如多用电表的内部原理图、读数,以及应用多用电表测量电阻等物理
量。
(2)考察要素与内容:对于证据要素主要涉及校准电路设计、实物图连线、器材选择、实验操作、电表读
数等;对于解释要素常常涉及改装后电表量程的大小判断和计算、电路故障分析、测量数据的处理和误差
分析等。
考点1
电流表与电压表的改装

1.改装方案
改装为电压表
改装为大量程的电流表
原理
串联电阻分压
并联电阻分流
改装原理图
分压电阻或分流电阻
U=Ig(Rg+R),故R=-Rg
IgRg=(I-Ig)R,故R=
改装后电表内阻
RV=Rg+R>Rg
RA=<Rg
2. 校正
(1)电压表的校正电路如图1 所示,电流表的校正电路如图2 所示.
1
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
图1           图2
(2)校正的过程是:先将滑动变阻器的滑动触头移到最左端,然后闭合开关,移动滑动触头,使改装后
的电压表(电流表)示数从零逐渐增大到量程值,每移动一次记下改装的电压表(电流表)和标准电压表(标准
电流表)示数,并计算满刻度时的百分误差,然后加以校正.
考点2
欧姆表原理

(多用电表测电阻原理)
1.构造:如图3 所示,欧姆表由电流表G、电池、调零电阻R 和红、黑表笔组成.
图3
欧姆表内部:电流表、电池、调零电阻串联.
外部:接被测电阻Rx.
全电路电阻R 总=Rg+R+r+Rx.
2.工作原理:闭合电路欧姆定律,I=.
3.刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,
这一过程叫欧姆调零.
(1)当I=Ig时,Rx=0,在满偏电流Ig处标为“0”.(图甲)
(2)当I=0 时,Rx→∞,在I=0 处标为“∞”.(图乙)
(3)当I=时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫中值电阻.
考点3
多用电表

1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程.
2
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
图4
2.外形如图4 所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,
它的四周刻有各种测量项目和量程.
3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表
指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔).
四、二极管的单向导电性
1.晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图5 甲所示.
图5
2.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的
电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示.
3.将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔
接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极.
考点3
多用电表测电阻

1. 实验基本要求
(1)实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.
(2)实验步骤
①观察:观察多用电表的外形,认识选择开关的测量项目及量程.
②机械调零:检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零,则可用小螺丝刀进行机
械调零.
③将红、黑表笔分别插入“+”、“-”插孔.
④测量小灯泡的电压和电流.
1)按如图6 甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压.
3
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
图6
2)按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流.
⑤测量定值电阻
1)根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻
度,若不指在欧姆表的“0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处;
2)将被测电阻接在两表笔之间,待指针稳定后读数;
3)读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果;
4)测量完毕,将选择开关置于交流电压最高挡或“OFF”挡.
2.多用电表使用注意事项
(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”插孔,黑表笔插入“-”插孔,注
意电流的实际方向应为“红入”,“黑出”.
(2)区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“0”位置,调整的是表盘下边中间
的指针定位螺丝;欧姆零点是指刻度盘右侧的“0”位置,调整的是欧姆调零旋钮.
(3)由于欧姆挡表盘难以估读,测量结果只需取两位有效数字,读数时注意乘以相应挡位的倍率.
(4)使用多用电表时,手不能接触表笔的金属杆,特别是在测电阻时,更应注意不要用手接触表笔的金
属杆.
(5)测量电阻时待测电阻要与其他元件和电源断开,否则不但影响测量结果,甚至可能损坏电表.
(6)测电阻时每换一挡必须重新欧姆调零.
(7)使用完毕,选择开关要置于交流电压最高挡或“OFF”挡.长期不用,应把表内电池取出.
3.多用电表对电路故障的检测
(1)断路故障的检测方法
①用直流电压挡:
a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏

 .

b.在电源完好时,再将电压表与外电路的各部分电路并联.若电压表示数等于电源电动势,则说明
该部分电路中有断点.
②用直流电流挡:
将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路.
③用欧姆挡检测
将各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大(或无电
流)说明此元件断路.
(2)短路故障的检测方法
4
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部
分电路不被短路或不完全被短路.
②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路.
A. 高考真题感知

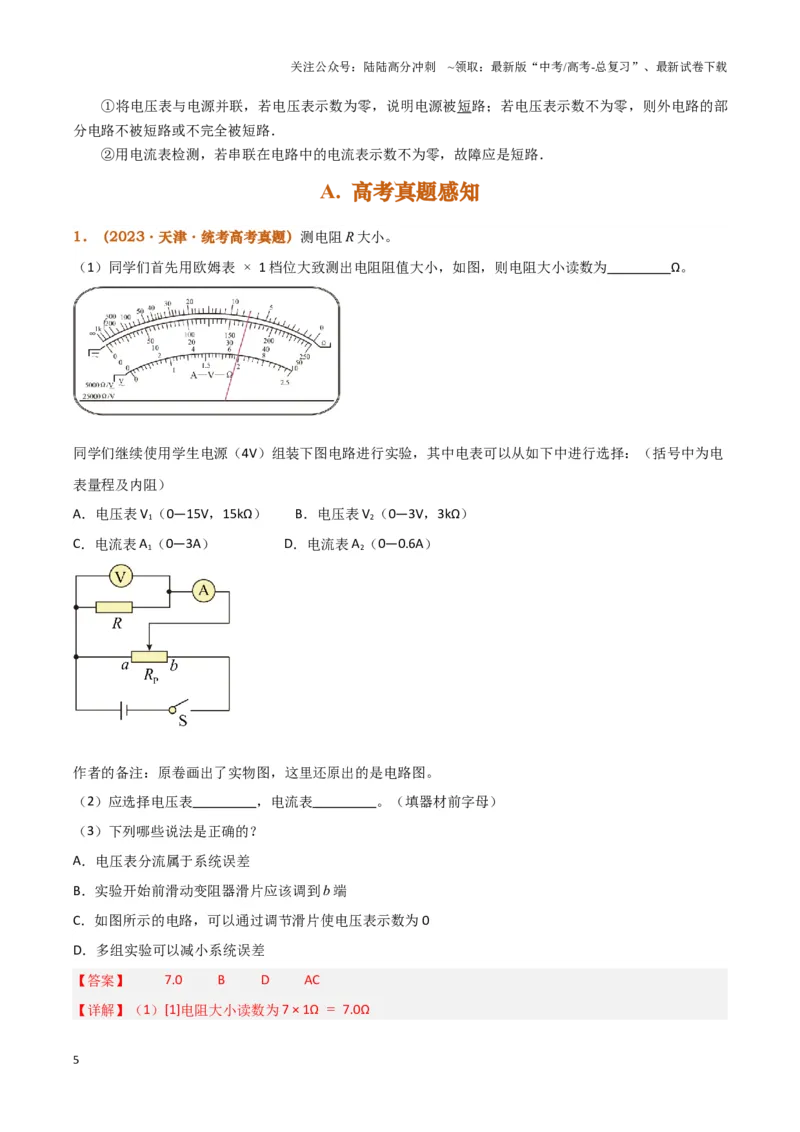

1.(2023·天津·统考高考真题)测电阻R 大小。
(1)同学们首先用欧姆表 × 1 档位大致测出电阻阻值大小,如图,则电阻大小读数为         Ω。

同学们继续使用学生电源(4V)组装下图电路进行实验,其中电表可以从如下中进行选择:(括号中为电
表量程及内阻)
A.电压表V1(0—15V,15kΩ)       B.电压表V2(0—3V,3kΩ)
C.电流表A1(0—3A)                 D.电流表A2(0—0.6A)

作者的备注:原卷画出了实物图,这里还原出的是电路图。
(2)应选择电压表         ,电流表         。(填器材前字母)
(3)下列哪些说法是正确的?
A.电压表分流属于系统误差
B.实验开始前滑动变阻器滑片应该调到b 端
C.如图所示的电路,可以通过调节滑片使电压表示数为0
D.多组实验可以减小系统误差
【答案】     7.0     B     D     AC
【详解】(1)[1]电阻大小读数为7 × 1Ω = 7.0Ω
5
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

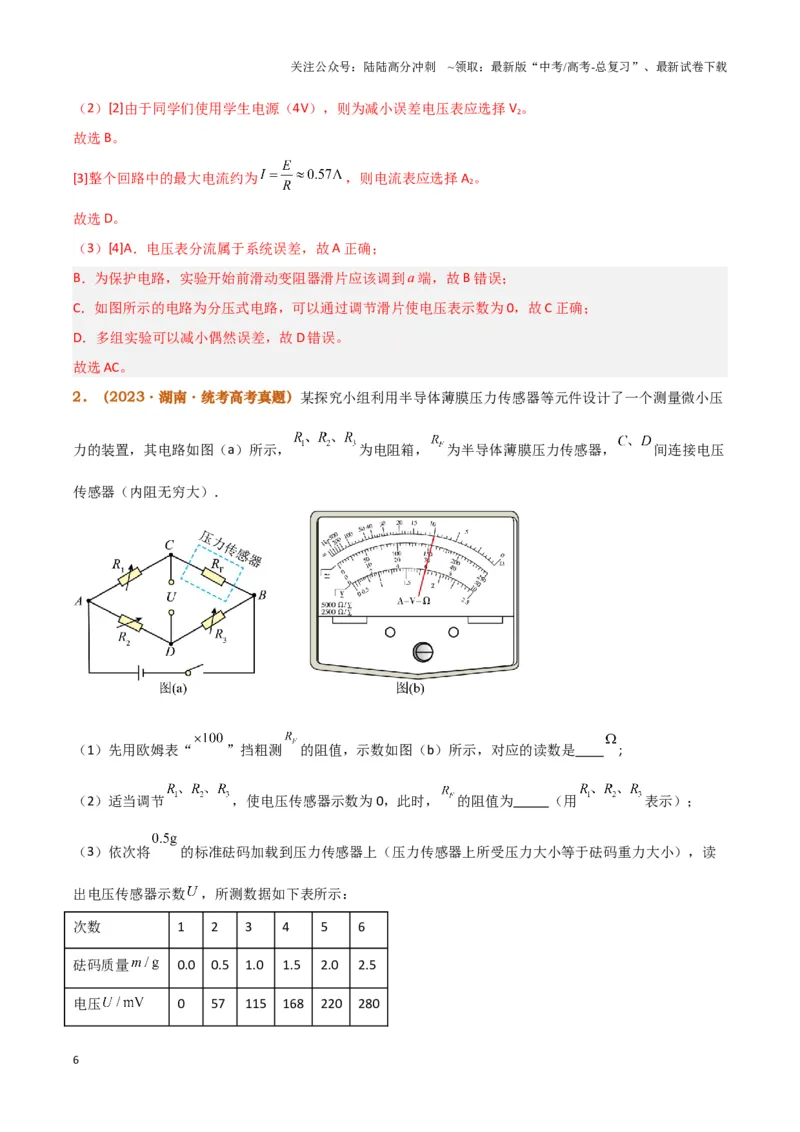

(2)[2]由于同学们使用学生电源(4V),则为减小误差电压表应选择V2。
故选B。
[3]整个回路中的最大电流约为
,则电流表应选择A2。
故选D。
(3)[4]A.电压表分流属于系统误差,故A 正确;
B.为保护电路,实验开始前滑动变阻器滑片应该调到a 端,故B 错误;
C.如图所示的电路为分压式电路,可以通过调节滑片使电压表示数为0,故C 正确;
D.多组实验可以减小偶然误差,故D 错误。
故选AC。
2.(2023·湖南·统考高考真题)某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压
力的装置,其电路如图(a)所示,
为电阻箱,
为半导体薄膜压力传感器,
间连接电压
传感器(内阻无穷大).

(1)先用欧姆表“
”挡粗测
的阻值,示数如图(b)所示,对应的读数是
;
(2)适当调节
,使电压传感器示数为0,此时,
的阻值为     (用
表示);
(3)依次将
的标准砝码加载到压力传感器上(压力传感器上所受压力大小等于砝码重力大小),读
出电压传感器示数
,所测数据如下表所示:
次数
1
2
3
4
5
6
砝码质量
0.0
0.5
1.0
1.5
2.0
2.5
电压
0
57
115
168
220
280
6
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

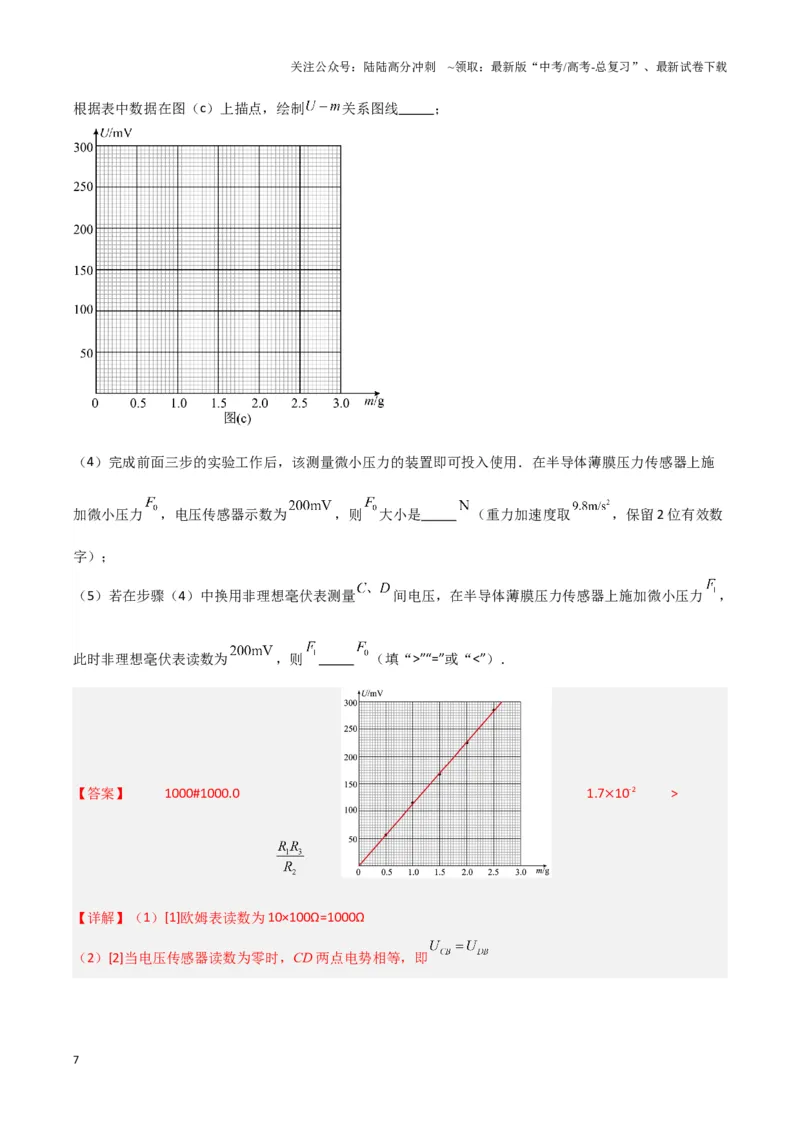

根据表中数据在图(c)上描点,绘制
关系图线     ;

(4)完成前面三步的实验工作后,该测量微小压力的装置即可投入使用.在半导体薄膜压力传感器上施
加微小压力
,电压传感器示数为
,则
大小是
(重力加速度取
,保留2 位有效数
字);
(5)若在步骤(4)中换用非理想毫伏表测量
间电压,在半导体薄膜压力传感器上施加微小压力
,
此时非理想毫伏表读数为
,则

(填“>”“=”或“<”).
【答案】     1000#1000.0

     1.7×10-2     >
【详解】(1)[1]欧姆表读数为10×100Ω=1000Ω
(2)[2]当电压传感器读数为零时,CD 两点电势相等,即
7
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
即
解得

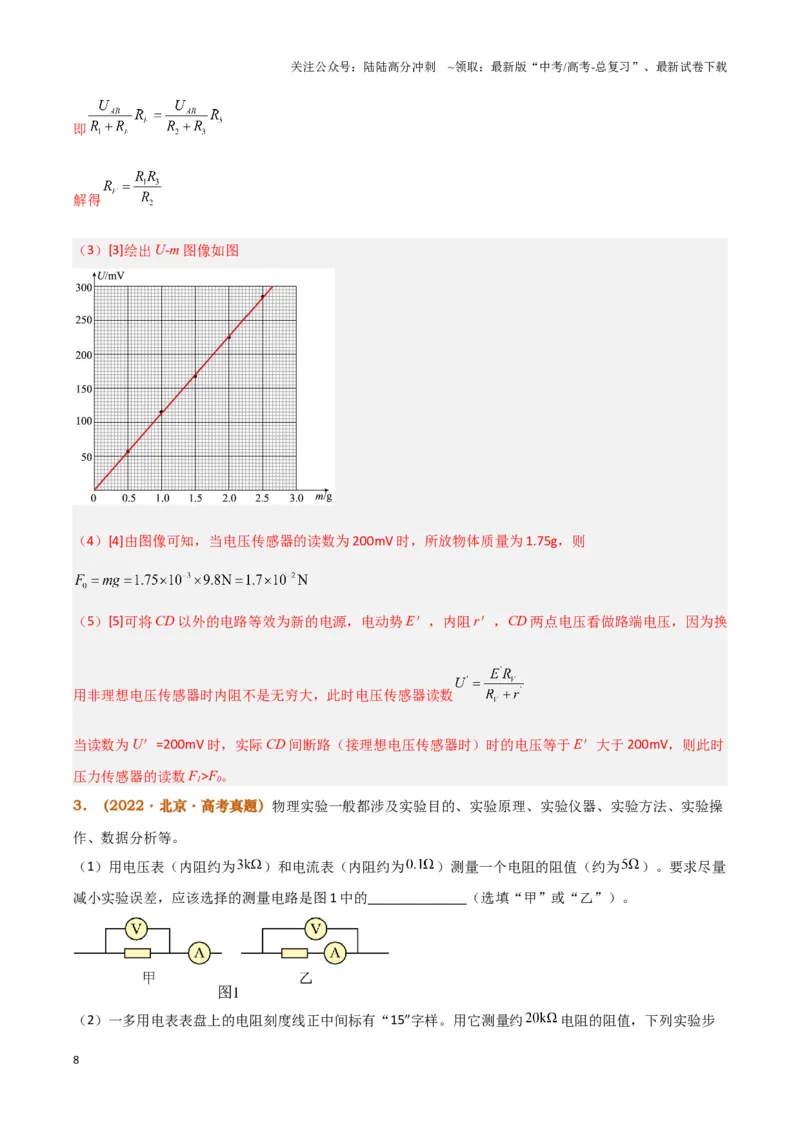

(3)[3]绘出U-m 图像如图

(4)[4]由图像可知,当电压传感器的读数为200mV 时,所放物体质量为1.75g,则
(5)[5]可将CD 以外的电路等效为新的电源,电动势E',内阻r',CD 两点电压看做路端电压,因为换
用非理想电压传感器时内阻不是无穷大,此时电压传感器读数
当读数为U'=200mV 时,实际CD 间断路(接理想电压传感器时)时的电压等于E'大于200mV,则此时
压力传感器的读数F1>F0。
3.(2022·北京·高考真题)物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操
作、数据分析等。
(1)用电压表(内阻约为
)和电流表(内阻约为
)测量一个电阻的阻值(约为
)。要求尽量
减小实验误差,应该选择的测量电路是图1 中的              (选填“甲”或“乙”)。
(2)一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约
电阻的阻值,下列实验步
8
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

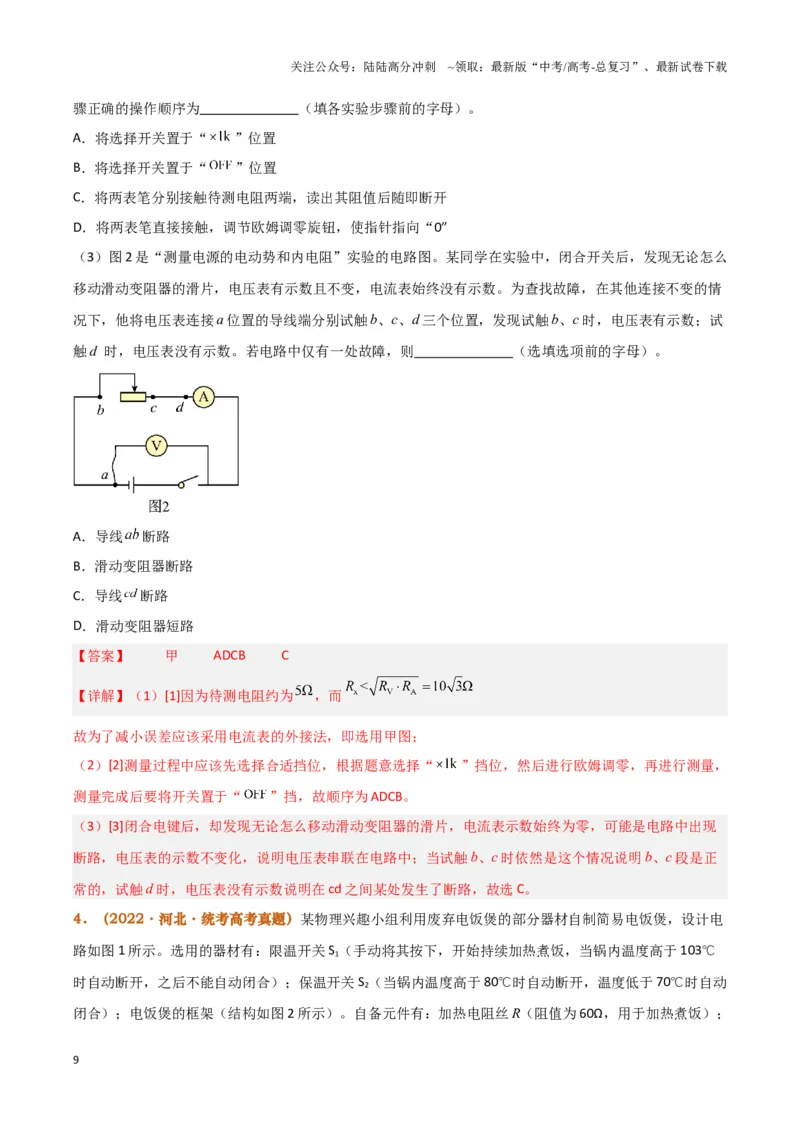

骤正确的操作顺序为              (填各实验步骤前的字母)。
A.将选择开关置于“
”位置
B.将选择开关置于“
”位置
C.将两表笔分别接触待测电阻两端,读出其阻值后随即断开
D.将两表笔直接接触,调节欧姆调零旋钮,使指针指向“0”
(3)图2 是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中,闭合开关后,发现无论怎么
移动滑动变阻器的滑片,电压表有示数且不变,电流表始终没有示数。为查找故障,在其他连接不变的情
况下,他将电压表连接a 位置的导线端分别试触b、c、d 三个位置,发现试触b、c 时,电压表有示数;试
触d 时,电压表没有示数。若电路中仅有一处故障,则              (选填选项前的字母)。
A.导线
断路
B.滑动变阻器断路
C.导线
断路
D.滑动变阻器短路
【答案】     甲     ADCB     C
【详解】(1)[1]因为待测电阻约为
,而
故为了减小误差应该采用电流表的外接法,即选用甲图;
(2)[2]测量过程中应该先选择合适挡位,根据题意选择“
”挡位,然后进行欧姆调零,再进行测量,
测量完成后要将开关置于“
”挡,故顺序为ADCB。
(3)[3]闭合电键后,却发现无论怎么移动滑动变阻器的滑片,电流表示数始终为零,可能是电路中出现
断路,电压表的示数不变化,说明电压表串联在电路中;当试触b、c 时依然是这个情况说明b、c 段是正
常的,试触d 时,电压表没有示数说明在cd 之间某处发生了断路,故选C。

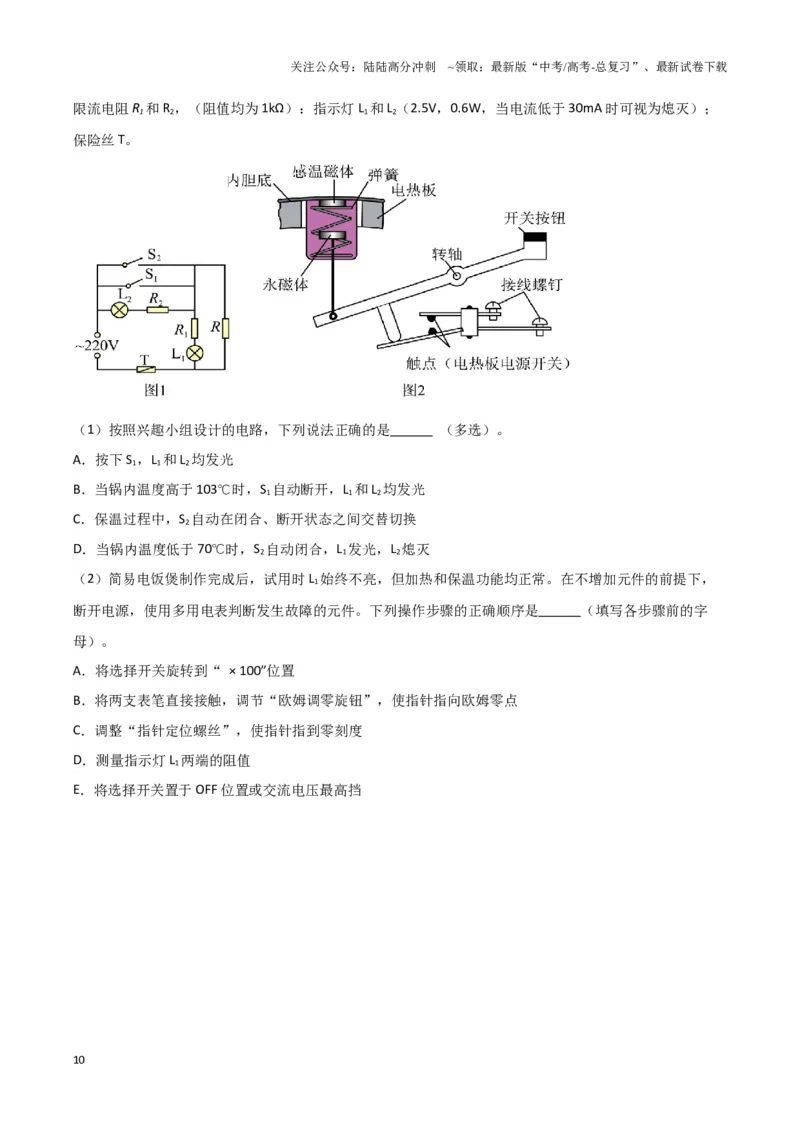

4.(2022·河北·统考高考真题)某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲,设计电
路如图1 所示。选用的器材有:限温开关S1(手动将其按下,开始持续加热煮饭,当锅内温度高于103℃
时自动断开,之后不能自动闭合);保温开关S2(当锅内温度高于80℃时自动断开,温度低于70℃时自动
闭合);电饭煲的框架(结构如图2 所示)。自备元件有:加热电阻丝R(阻值为60Ω,用于加热煮饭);
9
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
限流电阻R1和R2,(阻值均为1kΩ):指示灯L1和L2(2.5V,0.6W,当电流低于30mA 时可视为熄灭);
保险丝T。
(1)按照兴趣小组设计的电路,下列说法正确的是       (多选)。
A.按下S1,L1和L2均发光
B.当锅内温度高于103℃时,S1自动断开,L1和L2均发光
C.保温过程中,S2自动在闭合、断开状态之间交替切换
D.当锅内温度低于70℃时,S2自动闭合,L1发光,L2熄灭
(2)简易电饭煲制作完成后,试用时L1始终不亮,但加热和保温功能均正常。在不增加元件的前提下,
断开电源,使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是      (填写各步骤前的字
母)。
A.将选择开关旋转到“ × 100”位置
B.将两支表笔直接接触,调节“欧姆调零旋钮”,使指针指向欧姆零点
C.调整“指针定位螺丝”,使指针指到零刻度
D.测量指示灯L1两端的阻值
E.将选择开关置于OFF 位置或交流电压最高挡
10
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
操作时,将多用电表两表笔与L1两端接触,若指针如图3 所示,可判断是      断路损坏;若指针如图4
所示,可判断是      断路损坏。(用电路中的元件符号表示)
【答案】     CD/DC     CABDE     L1     R1
【详解】[1]A.按下S1后L2支路被短路,则L2不会发光,A 错误;
B.当锅内温度高于103℃时,S1断开,而要温度降到70℃以下时S2才会闭合,则此时L2可能发光,此时
电路中R 与R1和L1的串联部分并联,并联的整体再和L2、R2串联,则回路中并联的整体电阻
RL= 10.42Ω
R 并 = 56.64Ω
则回路总电阻R 总 = 1067.06Ω
则回路总电流
则L2一定发光,此时并联的整体的电压为U 并 = I 总R 并 = 11.89V
则流过L1的电流为
则流过L1的电流小于30mA,则L1熄灭,B 错误;
C.由题知,S2在锅内温度高于80℃时自动断开,锅内温度降到70℃以下时S2自动闭合,C 正确;
D.当锅内迢度低于70℃时,S2自动闭合,L2支路被短路,则L2不会发光,此时电路中R 与R1和L1的串联
部分并联,则此时流过L1的电流为
则此时流过L1的电流大于30mA,则L1发光,D 正确。
故选CD。
11
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(2)[2]多用电表的操作步骤为:调整“指针定位螺丝”,使指什指到零刻度——机械调零;将选择开关
旋转到“ × 100”位置——选挡;将两支表笔直接接触,调节“欧姆调零旋钮”,使指计指向欧姆零点——
欧姆调零;测量指示灯L1两端的阻值——测量;将选择开关置于OFF 位置或交流电压最高挡——关闭多用
电表。
故正确顺序为CABDE。
[3]由于使用时L1始终不亮,但加热和保温功能均正常,如图3 可看出L1两端有1090Ω 左右的电阻,则说明
L1始终不亮的原因是L1断路损坏。
[4]由于使用时L1始终不亮,但加热和保温功能均正常,如图3 可看出欧姆表的示数几乎为零,但由于RL=
10.42Ω 此时选用的是“ × 100”挡则说明灯泡L1正常,则说明L1始终不亮的原因是R1断路损坏。
5.(2022·湖南·统考高考真题)小梦同学自制了一个两挡位(“
”“
”)的欧姆表,其内部结
构如图所示,
为调零电阻(最大阻值为
),
、
、
为定值电阻(
),电流
计G 的内阻为
。用此欧姆表测量一待测电阻的阻值,回答下列问题:
(1)短接①②,将单刀双掷开关
与
接通,电流计G 示数为
;保持电阻
滑片位置不变,将单刀双
掷开关
与
接通,电流计G 示数变为
,则

(填“大于”或“小于”);
(2)将单刀双掷开关
与
接通,此时欧姆表的挡位为      (填“
”或“
”);
(3)若从“
”挡位换成“
”挡位,调整欧姆零点(欧姆零点在电流计G 满偏刻度处)时,调零电
阻
的滑片应该      调节(填“向上”或“向下”);
(4)在“
”挡位调整欧姆零点后,在①②间接入阻值为
的定值电阻
,稳定后电流计G 的指针
12
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
偏转到满偏刻度的
;取走
,在①②间接入待测电阻
,稳定后电流计G 的指针偏转到满偏刻度的
,
则

。
【答案】     大于
     向上
【详解】(1)[1]根据题意可知
,所以开关拨向
时电路的总电阻小于开关拨向
时电路的总电阻,
电源电动势
不变,根据
可知
;
(2)[2]当开关拨
向
时,全电路的总电阻较大,中值电阻较大,能够接入待测电阻的阻值也更大,所以
开关拨
向
时对应欧姆表的挡位倍率较大,即
;
(3)[3]从“
”挡位换成“
”挡位,即开关
从
拨向
,全电路电阻增大,干路电流减小,①②
短接时,为了使电流表满偏,则需要增大通过电流计
所在支路的电流,所以需要将
的滑片向上调节;
(4)[4]在“
”挡位,令
与
串联部分的总电阻为
,
上半部分单独叫
,电路图结构简化
如图
第一次,当①②短接,全电路的总电阻为
通过干路的电流为
电流表满偏,根据并联电路中电流之比等于电阻反比可知
第二次,①②之间接入
,全电路总电阻为
,通过干路的电流为
13
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
电流表偏转了量程的
,则
结合第一次和第二次解得
第三次,①②之间接入
,全电路总电阻为
,通过干路的电流为
电流表偏转了量程的
,则
结合第二次和第三次,解得
6.(2021·福建·统考高考真题)某实验小组使用多用电表和螺旋测微器测量一长度为
电阻丝
的电阻率,该电阻丝的电阻值约为
,材料未知。实验过程如下:
(1)用螺旋测微器测量该电阻丝的直径,示数如图(a)所示。该电阻丝的直径为
。
(2)对多用电表进行机械调零。
(3)将多用电表的选择开关旋至           倍率的电阻挡(填“
”“
”“
”或“
”)。
(4)将黑、红表笔短接,调节欧姆调零旋钮,使指针指在电阻挡零刻度线。
(5)将黑、红表笔并接在待测电阻丝两端,多用电表的示数如图(b)所示。该电阻丝的电阻值为

。
(6)测量完成之后,将表笔从插孔拔出,并将选择开关旋到“OFF”位置。
(7)实验测得的该电阻丝电阻率为
(结果保留3 位有效数字)。
【答案】     1.414
     160
14
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
【详解】(1)[1]该电阻丝的直径为
(3)[2]使用多用电表欧姆挡测电阻时,为了减小误差,应尽可能使指针偏转至刻度盘中央附近,由于该
电阻丝的阻值在100~200Ω,而表盘中央刻度在15~20 左右 ,所以应选择×10 倍率的电阻挡;
(5)[3]15~20 之间的分度值为1,所以该电阻丝的电阻值为
(7)[4]根据电阻定律有
解得该电阻丝的电阻率为
7.(2021·北京·高考真题)在“测量金属丝的电阻率”实验中,某同学用电流表和电压表测量一金属
丝的电阻。
(1)该同学先用欧姆表“
”挡粗测该金属丝的电阻,示数如图1 所示,对应的读数是
。
(2)除电源(电动势3.0 V,内阻不计)、电压表(量程0 ~ 3 V,内阻约3 kΩ)、开关、导线若干外,还
提供如下实验器材:
A.电流表(量程0 ~ 0.6 A,内阻约0.1 Ω)
B.电流表(量程0 ~ 3.0 A,内阻约0. 02 Ω)
C.滑动变阻器(最大阻值10 Ω,额定电流2 A)
D.滑动变阻器(最大阻值1 kΩ,额定电流0.5 A)
为了调节方便、测量准确,实验中电流表应选用        ,滑动变阻器应选用       。(选填实验器材
前对应的字母)
(3)该同学测量金属丝两端的电压U 和通过金属丝的电流I,得到多组数据,并在坐标图上标出,如图2
所示。请作出该金属丝的U- I 图线     ,根据图线得出该金属丝电阻R =        Ω(结果保留小数点后
两位)。
15
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(4)用电流传感器测量通过定值电阻的电流,电流随时间变化的图线如图3 所示。将定值电阻替换为小灯
泡,电流随时间变化的图线如图4 所示,请分析说明小灯泡的电流为什么随时间呈现这样的变化。(

)
【答案】     6     A     C
     5.80     刚闭合开关时,灯丝
温度较低,电阻较小,电流较大;随着灯丝温度升高,电阻逐渐增大,电流逐渐减小;当灯丝发热与散热
平衡时,温度不变,电阻不变,电流保持不变
【详解】(1)[1]将选择开关调节到“×1Ω”,由图1 可知,金属丝的电阻Rx=6×1Ω=6Ω
(2)[2]由题知,电源电动势为3V,则回路中的最大电流为
故电流表选A;
[3] 为了调节方便、测量准确,滑动变阻器要选最大阻值小的,故选C;
16
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)[4]将描出的点用直线连接,即可得U-I 图线,则有
[5]取(0.3A,1.75V),可得
(4)[6] 刚闭合开关时,灯丝温度较低,电阻较小,电流较大;随着灯丝温度升高,电阻逐渐增大,电流
逐渐减小;当灯丝发热与散热平衡时,温度不变,电阻不变,电流保持不变。
8.(2021·广东·高考真题)某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格
和量程合适的器材。
(1)先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡,将两表笔      ,调
节欧姆调零旋钮,使指针指向右边“
”处。测量时观察到热敏电阻温度越高,相同倍率下多用电表指
针向右偏转角度越大,由此可判断热敏电阻阻值随温度的升高而          。
(2)再按图连接好电路进行测量。
①闭合开关S 前,将滑动变阻器
的滑片滑到       端(选填“a”或“b”)。
  将温控室的温度设置为T,电阻箱
调为某一阻值
。闭合开关S,调节滑动变阻器
,使电压表和电
流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T 和
。断开开关S。
17
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
  再将电压表与热敏电阻C 端间的导线改接到D 端,闭合开关S。反复调节
和
,使电压表和电流表的
示数与上述记录的示数相同。记录此时电阻箱的阻值
。断开开关S。
②实验中记录的阻值

(选填“大于”、“小于”或“等于”)。此时热敏电阻阻值
     。
【答案】     短接     减小     b     大于
【详解】(1)[1][2]选择倍率适当的欧姆挡,将两表笔短接;欧姆表指针向右偏转角度越大,则阻值越小,
可判断热敏电阻的阻值随温度升高而减小。
(2)①[3]闭合开关S 前,应将滑动变阻器R1的阻值调到最大,即将滑片滑到b 端;
②[4][5]因两次电压表和电流表的示数相同,因为
即
,可知R01大于R02。
B. 限时针对训练
1.(2024 上·重庆沙坪坝·高三重庆南开中学校考期中)某实验小组为了测量某种材料制成的电阻丝的
电阻,实验室提供的器材有:
A.电流表
(内阻
,满偏电流
)
B.电流表
(内阻
,满偏电流
)
C.定值电阻
(100Ω,
)
D.电阻箱
(
,
)
E.滑动变阻器
(100Ω,
)
F.电源
(36V,内阻不计)
G.多用电表
H.开关S 和导线若干
某同学进行了以下操作:
(1)用多用电表粗测电阻丝的阻值,当用“×10”挡测量时,发现指针偏转角度过小,为了更准确地测量
18
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
该电阻丝的阻值,将多用电表的欧姆挡位换到      (填“×1”或“×100”)进行再次测量,并重新进行
(填“机械调零”或“欧姆调零”),若测量时指针位置如图甲所示,则示数为
。

(2)测量电阻丝阻值,某同学设计电路图如图乙所示。为采集到多组数据,应尽可能让电表同时接近满
偏状态。所以图乙中,
处应选择      (填“
”或“
”)与电阻箱串联,改装成量程为36V 的电
压表
(3)调节滑动变阻器的滑片到合适位置测得电流表
的示数为
,电流表
的示数为
,则该种材料的
电阻

【答案】
     欧姆调零


【详解】(1)[1][2][3]用多用电表粗测电阻丝的阻值时,指针偏转角度过小,说明电阻较大,应该换用大
倍率的,即将多用电表的欧姆挡位换到
进行再次测量,并重新进行欧姆调零。则图甲的读数为
(2)[4]根据题意可知,让电表同时接近满偏状态,
处电表改装后量程为
,由欧姆定律可知,流过
的电流为
若
处选择
,和
并联后量程为
,不能满足实验要求,则应
处选择
,
处选择
。
(3)[5]由于
与
内阻相等,则流过
的电流为
,则流过
的电流为
两端的电压为
19
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
由欧姆定律可得
2.(2024·广东中山·中山市华侨中学校考模拟预测)小丁同学对实验室中的线圈(如图1 所示)产生
了浓厚兴趣,决定利用用伏安法测量线圈电阻,实验电路如图2 所示.实验室能够提供下列实验器材:
A.干电池两节,每节电动势约
,内阻未知
B.直流电压表
,内阻约
C.直流电压表
,内阻约
D.直流电流表
,内阻约为
E.直流电流表
,内阻约为
F.滑动变阻器
,阻值范围
G.滑动变阻器
,阻值范围
H.导线和开关
(1)为了选择合适器材,在测量之前通过欧姆表粗测该线圈的电阻,下列测电阻的操作顺序正确的是
;
A.欧姆调零、机械调零、选择挡位、表笔接触线圈两端、读数
B.选择挡位、机械调零、欧姆调零、表笔接触线圈两端、读数
C.选择挡位、欧姆调零、机械调零、表笔接触线圈两端、读数
D.机械调零、选择挡位、欧姆调零,表笔接触线圈两端、读数
(2)经过正确操作,选择“×1”挡位时,多用电表指针如图3,则该线圈的电阻为
.
20
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)图2 中,为了能够更精确测量,则电压表选择       ,安培表选择       ,滑动变阻器选择

(以上结果全部填写仪器前的字母代号)
(4)结合上一问选择的实验器材,某次实验中电压表示数如图4 所示,则电压为       V.
(5)实验中,电压表示数为U,电流表示数为I,若已知电压表内阻为RV ,则待测电阻的阻值Rx=

(用物理符号表示)
【答案】     D     6     B     D     F     1.70/1.71/1.72
【详解】(1)[1]用欧姆表粗测测电阻的操作顺序是:先机械调零、然后选择合适的挡位、调节欧姆调零
旋钮进行欧姆调零,表笔接触线圈两端、读数,故选D。
(2)[2]该线圈的电阻为6×1Ω=6Ω。
(3)[3][4][5]电源电压为3V,则电压表选择B;电路中的最大电流为
则安培表选择D,为方便调节,则滑动变阻器选择F。
(4)[6]电压表的最小刻度为0.1V,则读数为1.70V;
(5)[7]待测电阻的阻值
3.(2024·全国·校联考一模)某电学实验兴趣小组结合物理课本上的多用电表结构示意图及实验室现
有器材,设计了如图所示的电路,整个电路装置既可以当
和
的电流表使用,也可以当作两个倍
率的欧姆电表使用。他们使用到的器材有:
电源
(电动势
,内阻忽略不计)
21
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
定值电阻
电流表
(量程为
,内阻
)
滑动变阻器
(最大阻值为
)
单刀双掷开关

(1)按照多用电表的构造和原理,接线柱
端应该接      表笔(选填“红”或“黑”);
(2)当单刀双掷开关
拨到
端可作为电流表使用,
拨到1 端时,此时装置可作为
(选填
“1”或“10”)量程的电流表;
(3)电阻

,电阻

;
(4)将单刀双掷开关
拨到A 端可作为欧姆表使用,若
拨到2 端,此时作为欧姆挡
倍率,则将
拨到1 端时的倍率为      (选填“
”或“
”)。
【答案】     黑     10     11     99
【详解】(1)[1]红表笔与内部电源的负极相连,黑表笔与内部电源的正极相连,故
端应与黑表笔相连;
(2)[2]当单刀双掷开关
拨到
端、
拨到1 端时,量程更大,故为
;
(3)[3][4]
拨到2 端,量程为
,即
拨到1 端,量程为
,即
联立解得
,
22
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(4)[5]当单刀双掷开关
拨到A 端、
拨到2 端,电流表量程为
,此时欧姆表内阻为
拨到1 端,电流表量程为
,同理此时欧姆表内阻为
,故
拨到1 端应为
挡。
4.(2024·海南·校联考一模)多用电表是一种多功能仪表,简单的多用电表可用来测量直流电流、直
流电压、交变电压以及电阻。
①多用电表的表笔分为红表笔和黑表笔,按照多用表使用规范,要求          (选填“红表笔”或“黑
表笔”)插入多用电表的上的“+”接线孔。
②如图所示,用多用电表的欧姆挡测量一个电阻的阻值,此时将选择开关置于“×1”挡位,则被测电阻R
的测量值为
,此时电阻R 上的电流方向          (填选项前的字母标号)。

A.从表笔A 流向表笔B    B.从表笔B 流向表笔A
③如果把选择开关置于直流电压
挡,测量某电池组两端的电压,指针也指在图所示的位置,则被测电
池组两端的电压为          V。
【答案】     红表笔     3.5     B     8.2
【详解】①[1]多用电表的表笔分为红表笔和黑表笔,按照多用表使用规范,要求红表笔插入多用电表的上
的“+”接线孔。
②[2]被测电阻R 的测量值为3.5×1Ω=3.5Ω;
[3]表笔A 是红表笔,表笔B 是黑表笔,接内部电源的正极,可知此时电阻R 上的电流方向从表笔B 流向表
笔A。故选B。
③[4]如果把选择开关置于直流电压10V 挡,测量某电池组两端的电压,最小刻度为0.2V,则指针指在图
所示的位置时被测电池组两端的电压为8.2V。
23
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
5.(2024·浙江嘉兴·统考一模)某兴趣小组想测量一节干电池的电动势和内阻。
(1)小王想用多用电表粗测干电池的电动势和内阻,下列说法正确的是       (单选)
A.多用电表可以粗测电动势,不能粗测内阻
B.多用电表可以粗测内阻,不能粗测电动势
C.多用电表可以粗测电动势和内阻
D.多用电表既不可粗测电动势,也不可粗测内阻
(2)其他同学从实验室找来了以下器材:
A.量程
的电压表
B.量程
的电流表
C.滑动变阻器
D.开关、导线若干
①连接电路如图甲所示,P 点应连接在        (填“A”或“B”)点。
②选择合适量程的器材,正确连接好电路甲,闭合开关前,滑动变阻器滑片应打到最        端(填
“左”或“右”)。
③实验过程中发现电压表示数变化不大,其可能的原因是        。(写出1 条)

(3)另一同学提出一种可以准确测量干电池电动势和内阻的方案:如图乙连接电路,闭合开关
,将开
关
接在
端,调节电阻箱
的阻值,记录多个电压表和电流表的示数,作出
图线,如图丙中图线1
所示,图线1 与
轴和
轴的截距分别为
和
。保持开关
闭合,再将开关
接在
端,调节电阻箱
的阻值,记录多个电压表和电流表的示数,作出
图线,如图丙中图线2 所示,图线2 与
轴和
轴的
截距分别为
和
。从减小电表测量的系统误差角度,电动势的准确值为        ,内阻的准确值为
24
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
。(
都为已知量)
【答案】     A     B     右     电源的内阻太小

【详解】(1)[1]多用电表电压挡内阻远大于电源内阻,所以用多用电表电压挡可以粗测电源电动势,而
多用电表电流挡内阻与电源内阻相差不大,所以不能用多用电表电流挡粗测电源内阻,电源内阻太小,也
不能用欧姆挡测量,故A 正确,BCD 错误。
故选A。
(2)[2] 图甲中,电压表在开关闭合之前测电源电动势,开关闭合之后测路端电压,所以P 点应连接在A
点。
 [3] 正确连接好电路甲,闭合开关前,滑动变阻器阻值应调至最大,所以滑片应打到最右端。
 [4] 电源的内阻太小,会造成电压表示数变化不大。
(3)[5] 开关
接在
端,有
当电流为零时,有
[6] 开关
接在
端,有
当电压为零时,有
所以
6.(2024·江西赣州·赣州中学校考模拟预测)如图为某同学组装完成的多用电表电路图,图中电池的
电动势
,内阻忽略不计;定值电阻R1,R2阻值未知;R 是电阻箱;表头G 的满偏电流
,内
阻
;单刀双掷开关S1有两个挡位A 和B;开关
有三个挡位“1 挡”、“2 挡”和空挡“0”;C 端
和S1端分别与两表笔相连。根据该同学的设计思路回答下列问题:
25
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(1)此多用电表的黑表笔应该与         (填“C 端”或“S1端”)相连接。
(2)将S1接A 挡、S2接0 挡,电路改装成3V 的电压表,则电阻箱R 应调为         Ω。
(3)若电阻箱R 保持(2)问中的值不变,S1接B 挡、S2接0 挡表示×100Ω 的电阻挡;S1接B 挡、再将S2
接1 挡表示×10Ω 的电阻挡;S1接B 挡、再将S2接2 挡表示×1Ω 的电阻挡;则R1=         Ω;R2=

Ω
(4)若电阻箱R 保持(2)问中的值不变,定值电阻R1,R2保持(3)问中的值不变,S1接A 挡、S2接1 挡
时,此时电路是量程为         mA 的电流表。
(5)使用该多用电表测量某电阻阻值时,发现待测电阻的测量结果偏大,可能是因为电源使用过久,内
阻         (填“变大”、“变小”或者“不变”)。
【答案】     C 端     1400

     20     偏大
【详解】(1)[1]外界电流从红表笔进入多用表,从黑表笔流出多用表,黑表笔应该与C 端相连。
(2)[2]将S1接A 挡、S2接0 挡,电路改装成3V 的电压表,则有
可得
(3)[3][4]根据题意可知,S1接B 挡、再将S2接1 挡时有
S1接B 挡、再将S2接2 挡时有
26
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
可得
,
(4)[5]若电阻箱R 保持(2)问中的值不变,定值电阻R1,R2保持(3)问中的值不变,S1接A 挡、S2接1
挡时,此时电路是量程为
(5)[6]使用该多用电表测量某电阻阻值时,发现待测电阻的测量结果偏大,说明流过表头的电流偏小,
可能是因为电源使用过久,内阻变大。
7.(2024·湖南·校联考二模)多用电表可以用来测电压、测电流、测电阻、检验二极管的导电性能,
还可以探究故障电路。
(1)关于多用电表的使用,下列操作正确的是      。

A.测电压时,图甲连接方式红、黑表笔接法正确
B.测电流时,应按图乙连接方式测量
C.测电阻时,可以按图丙连接方式测量
D.测二极管的反向电阻时,应按图丁连接方式测量
(2)某同学发现如下左图所示的实验电路不能正常工作。某同学为排查电路故障,他将滑动变阻器滑片
滑到最右端,闭合开关S,用多用电表测量各点间的电压,则应将如下右图所示的选择开关旋至
(填“A”“B”“C”或“D”),用正确的测量方法得到
,
,已知只有一处故障,则
下列说法正确的是      。
27
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

A.可能是
断路  B.可能是
短路
C.可能是R 断路  D.可能是R 短路
(3)为进一步判断电路故障的性质,他断开开关S 后,将选择开关置于电阻挡的×1 挡,分别将红黑表笔
接
端时,指针指在如下图所示的位置,则该电阻为
,他将红黑表笔接
端时,指针

(填“几乎不偏转”或“偏转很大”),因此电路故障为          。

【答案】     AB/BA     C     BC/CB     18     几乎不偏转     R 断路
【详解】(1)[1]A.根据多用电表的使用方法,测电压时,红表笔应接电势较高的点,故A 正确;
B.测电流时,电流从红表笔进入,且串联在电路中,故B 正确;
C.测电阻时,应将待测电阻与电源断开,故C 错误;
D.测二极管的反向电阻时,红表笔应接二极管正极,黑表笔应接二极管负极,故D 错误。
故选AB。
(2)[2]选择开关应置于直流电压挡测电压,故选择开关应置于C;
[3]A.若
断路,则
,故A 错误;
B.若
短路,
,电压全加在
间,故B 正确;
28
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
C.若R 断路,则电压全加在
间,故C 正确;
D.若R 短路,则
,故D 错误。
故选BC。
(3)[4][5][6]指针读数为
,
没有短路,因此是R 断路,多用电表几乎不偏转。
8.(2024·四川巴中·统考模拟预测)某实验小组要在实验室中用伏安法测量一合金丝的阻值,除待测
电阻丝Rx,多用电表、电键、导线外,实验室还提供了如下器材:
A.电流表0~0.6A(内阻为r=0.5Ω)
B.电压表0~15V(内阻约10kΩ)
C.滑动变阻器R0(可变范围0~5Ω)
D.电源,直流15V
(1)该小组同学先用多用表测量该电阻阻值,选用“×10”倍率的电阻挡测量,发现多用表指针偏转过大,
因此需换成      倍率的电阻挡(填“×1”或“×100”),将欧姆表调零后再进行测量,多用表的示数如图
所示,测量结果为      Ω;

(2)为使实验结果尽量准确,合金丝两端电压调节范围尽量大一些,便于用图像来数据处理,设计出相
应的电路图      。

29
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)该实验小组某次测出电压表示数为U,电流表的示数为I,其电阻的表达式Rx=      (U,I,r 表
示)
【答案】     ×1     30/30.0

【详解】(1)[1]用多用表测量电阻,选用“×10”倍率的电阻挡测量,发现多用表指针偏转很大,说明电
阻较小,应换小倍率的电阻挡,需选择“×1”倍率的电阻挡,并让红黑表笔短接,重新欧姆调零;
[2]选择“×1”倍率的电阻挡,故读数为
(2)[3]由于电流表内阻已知,将电流表与Rx串联后再与电压表并联,可以消除系统误差;为使合金丝两
端电压调节范围尽量大,故应采用分压接法,电路图如下

(3)[4] 根据欧姆定律
得
9.(2024·广西南宁·南宁三中校联考模拟预测)小西同学自制了一个三挡位(“×1”“×10”“×100”)的
欧姆表,其原理图如图所示,R 为欧姆调零电阻,R1、R2、R3为定值电阻,且R1+R2+R3=100Ω,电流计G 的
内阻为Rg=100Ω,满偏电流Ig=500μA,电源电动势E=1.5V,内阻r=5Ω,用此欧姆表测量一待测电阻的阻值,
回答下列问题:
30
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

(1)将选择开关S 与1 接通,此时欧姆表的挡位为      (选填“×1”“×10”“×100”);
(2)将选择开关S 与3 接通时,两表笔o、p 短接,进行欧姆调零后,R 接入电路的有效电阻为      Ω。
(3)选择“×10”挡位并欧姆调零后,在红、黑表笔间接入待测电阻Rx,稳定后电流计G 的指针偏转到满
偏刻度的
,则Rx=      Ω。
(4)R1=      Ω,R2=      Ω,R3=      Ω。
【答案】     ×1     1445     300     1     9     90
【详解】(1)[1]电流计G 并联的内阻越大,电路中的电流越小,改装后的欧姆表量程越大,将选择开关S
与1 接通,电流计G 并联的内阻最小,改装后的欧姆表量程最小,此时欧姆表的挡位为×1。
(2)[2]根据闭合电路得欧姆定律有
可得接入电路的有效电阻为
(3)[3]选择“×10”挡位并欧姆调零后,有
在红、黑表笔间接入待测电阻Rx,有
解得
(4)[4][5][6]档位1 时,改装的电流表量程为
根据电表改装有
 档位2 时,改装的电流表量程为
31
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
根据电表改装有
解得
,
,
10.(2024·云南大理·云南省下关第一中学校联考模拟预测)电导率是电阻率的倒数,是检验纯净水
是否合格的一项重要指标,某学习小组设计实验测量某种纯净水的电阻进而得出该纯净水的电导率。在粗
细均匀的圆柱形玻璃管中注满纯净水,玻璃管长为L,玻璃管两端口用插有铁钉的橡皮塞塞住,进行如下
实验:

(1)注水前,用如图甲所示游标卡尺的      (填“A”“B”或“C”)测量爪测玻璃管内径,其示数如图乙
所示,则该玻璃管的内径
      mm。
(2)用多用电表欧姆挡“×100”倍率,对玻璃管中水的电阻进行测量(如图甲所示),示数如图乙所示,
则水的电阻为
。

(3)为更精确地测量所取水样的电阻,该小组从实验室中找到如下实验器材:
A.电流表(量程3mA,电阻约为5
)
B.电压表(量程6V,电阻约为10k
)
C.滑动变阻器(0~20
,额定电流1A)
D.电源(6V,内阻约为1
)
E.开关一只、导线若干
32
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
请在图甲所示虚线框内画出电路图         (被测电阻用符号
  表示)。

(4)图乙为根据电流表和电压表的实验数据所画出的
图像。根据
图像,求出水样的电阻

(保留2 位有效数字)。
(5)计算水样的电导率表达式
      (用符号
、R、d、L 表示),通过代入数据可以判定此水样是
否合格。
【答案】     B     21.6     1700


【详解】(1)[1][2]注水前,用如图甲所示游标卡尺的内测量爪B 测玻璃管内径,该游标卡尺为10 分度的
游标卡尺,最小分度为0.1mm,则游标卡尺的读数为d=21mm+6×0.1mm=21.6mm
(2)[3]用多用电表欧姆挡“×100”倍率,由图可知,玻璃管中水的电阻为R=17.0×100Ω=1700Ω
(3)[4]根据题意,滑动变阻器应采用分压式接法,电流表应采用内接法,电路图如图所示

(4)[5]
图像的斜率即为水样的电阻大小
33
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(5)[6]由电阻定律
,
由题意电导率
联立得
11.(2023·云南曲靖·统考二模)镍基高温合金材料常用于航空飞行器的表面,某兴趣小组意外获得
一圆柱状镍基高温合金材料的样品,想测一测该合金的电阻率,现有如下仪器:
电源E:电动势为6V,电源的内阻不计
电压表V:量程为3V,内阻
电流表A:量程为6mA,内阻约为50Ω
定值电阻
定值电阻
滑动变阻器R:最大阻值20Ω,额定电流2A
多用电表一个,单刀单掷开关S,导线若干
(1)小张同学用游标卡尺测量了合金柱的直径D,其读数如图所示,D=           mm。

(2)小王同学将多用电表欧姆挡旋至“×100”档,经过调零后,对合金圆柱进行粗略的测量,指针如图所
示,小王同学所测量的阻值为           Ω。

34
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)小张同学想要精确测量合金柱的阻值,测量过程要求仪表的指针能从零刻度开始且指针偏转范围尽
量较大,请你在方框内设计合理的电路           ,图中用Rx 表示合金柱的电阻。

(4)小张某次测得电压表的读数为
,电流表的数为
,所测得合金柱的电阻为Rx=

Ω。
(5)某次实验中内阻为
的电压表读数为U,电流表的读数为I,合金柱的直径为D,合金柱的长度为
L,请你用这些符号表示出合金的电阻率ρ=           。
【答案】     11.4     1600
       1500
【详解】(1)[1]主尺的读数为11mm,游标卡尺游标为10 分度,游标尺第4 格与主尺刻度对齐,故
(2)[2]由于用电表欧姆挡旋至“×100”档,由图可知,测量的阻值为
(3)[3]由于电压表量程仅为电动势的一半,且电压表内阻为
,因此需与定值电阻
串联改装成量程
为9V 的电压表,改装后电压表的内阻远远大于待测电阻,因此电流表采用外接法,另外由于要求仪表的
指针能从零刻度开始且指针偏转范围尽量较大,电路采用分压式接法,故电路图如下
35
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

(4)[4]根据闭合回路欧姆定律可得
解得
(5)[5]根据闭合回路欧姆定律可得
根据电阻定律可得
联合解得
12.(2023·云南·校联考模拟预测)图甲为某同学组装完成的简易多用电表的电路图。图中E 是电池,
G 是表头,
和
是定值电阻,
是可变电阻。虚线方框内为选择开关,A 端和B 端分别与
两表笔相连。该多用电表有5 个挡位,5 个挡位分别为:直流电压
挡和
挡,直流电流
挡和
挡,欧姆“
”挡。

(1)图甲中的B 端与          (填“红”或“黑”)色表笔相连接;
36
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(2)某次测量时该多用电表指针位置如图乙所示。若选择开关与“1”相连,则多用电表读数为

;若选择开关与“3”相连,则读数为
;若选择开关与“5”相连,则读数为          V;
(结果均保留三位有效数字)
(3)若欧姆表盘中央刻度为15,则欧姆表所用电池的电动势E 为          V。电池E 使用一段时间后,
电动势变小、内阻变大,使用前进行欧姆调零,再测量该电阻,则测量值相比于之前的测量值
(填“偏小”“偏大”或“不变”)。
【答案】     黑     1.10
     2.20     1.5     偏大
【详解】(1)[1]3 挡中电源正极接B,电流从B 流出,则B 端与黑表笔相连接。
(2)[2]B 与1 相连是
挡,用中间第一排刻度换成
,则多用电表读数为1.10mA。
[3]B 与3 相连是欧姆
挡,第一排刻度,分度值为1,再乘倍率,则读数为
[4]B 与5 相连是
挡,用中间第二排刻度换成
,则读数为2.20V。
(3)[5]B 与3 相连是欧姆
挡,欧姆表盘中央刻度为15,可知中值电阻为
,即为欧姆表内阻,
表头满偏电流为
,可得电池电动势为
[6]电池E 使用一段时间后,电动势变小、内阻变大,则根据闭合电路欧姆定律可知,测量相同待测电阻时
通过多用电表的电流减小,指针偏转角度减小,则测量值相比于之前的测量值偏大。
13.(2023·全国·校联考模拟预测)小梦同学自制了一个两挡位(“×1”“×10”)的欧姆表,其内部结
构如图所示。电流计G 的内阻
,满偏电流
。电源电动势
,内阻
。
为调零电阻,
和
为定值电阻,“①”、“②”为两接线柱。单刀双掷开关S 与m 接通时,欧姆表挡位
为“×1”,此时经欧姆调零后,欧姆表内阻为20Ω。用此表测量一待测电阻的阻值,回答下列问题:

37
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(1)小梦选择“×10”挡对
进行测量。测量前,先短接、欧姆调零,短接时红表笔接接线柱①。调零后
发现
的滑片指向最上端。则调零电阻的最大阻值
        Ω,定值电阻
        Ω。
(2)选用“×10”挡测量时,指针偏转过大,说明待测电阻阻值较小,为使测量更加准确,应换用小倍率
重新测量。小梦选择“×1”挡重新测量,测量前,先短接、欧姆调零,调零后调零电阻中与电流计G 串联
的部分的阻值为        Ω。
(3)选用“×1”挡测量时,电流表偏转
,则待测电阻
        Ω。
(4)自制欧姆表用了一段时间后,电源内阻r 略微增大了一些,选用“×1”挡测量电阻时,测量值

真实值。(选填“>”“<”或“=”)。
【答案】     200     99.5     180     40     <
【详解】(1)[1][2]调零后发现
的滑片指向最上端,说明电流计满偏、欧姆表内阻为200
由此可知
,
联立解得,
,
(2)[3] 选择“×1”挡重新测量,欧姆调零后,欧姆表内阻为20
,与电流计串联电阻阻值为R,并联阻
值为R0-R,
,
,联立解得,
(3)[4] 选用“×1”挡测量时,电流表偏转
,可得
,
解得
(4)[5]电源内阻增大了一些,会导致电流计不满偏,欧姆表调零时为了使其满偏,会将调零电阻向上滑,
会导致欧姆表内阻增大,导致测量值偏小。
38
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
39
