专题13. 多用电表原理和电路
1. （2024 河北衡水名校协作体期末联考）某同学根据所学知识，设计了如图甲所示的一个欧姆表。
（1）将单刀双掷开关S 拨到________（填“1”或“2”）位置时倍率更大；
（2）为了能够从表盘上直接读取所测电阻值，该同学进行了如下操作。
①选择某一倍率；
②把一电阻箱接到两表笔之间，调节电阻箱，记录电阻箱阻值与电表读数；
③将电流表对应电阻箱阻值标注到电流表刻度上，并将原刻度擦除。
请写出该同学在实验操作过程中遗漏的步骤________________；
（3）该同学根据记录数据画出电流I 与电阻箱阻值R 的关系图像如图乙所示，则此倍率下欧姆表的内阻为
________
，欧姆表内部电源电动势为________V。

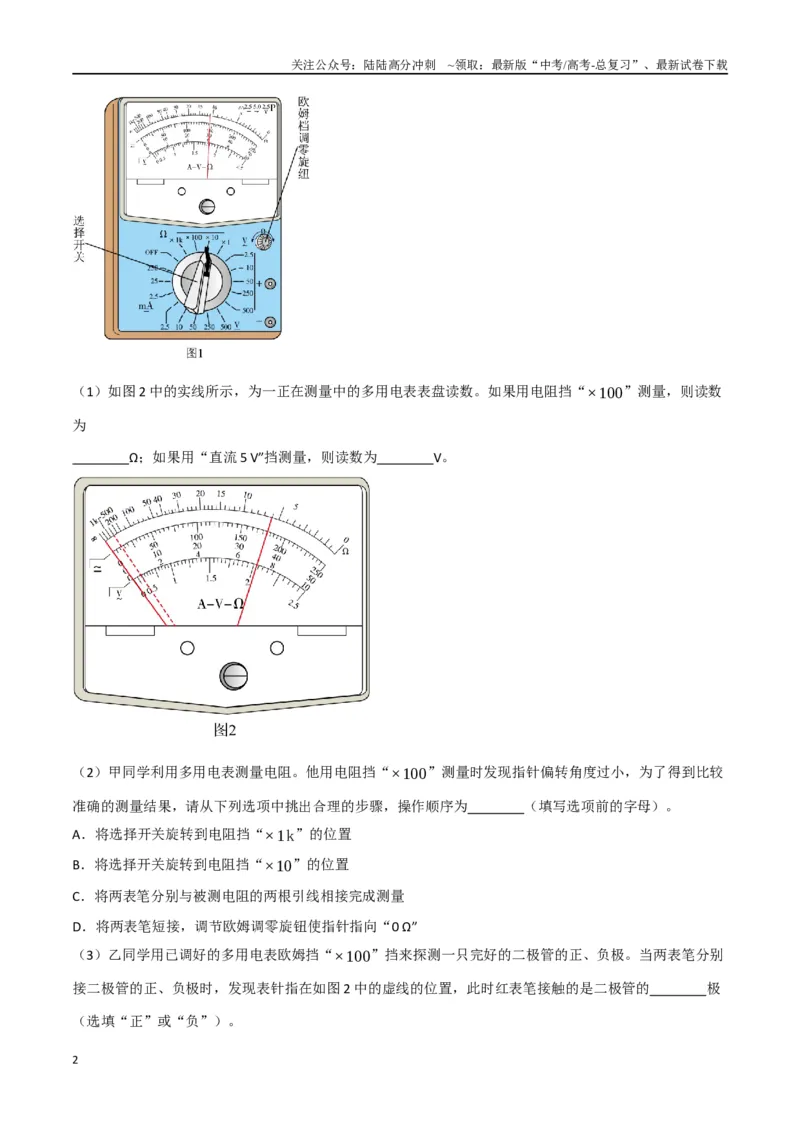

2．（2024 北京摸底）图1 是多用表的示意图，同学们用它来进行如下实验：
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）如图2 中的实线所示，为一正在测量中的多用电表表盘读数。如果用电阻挡“×100”测量，则读数
为
Ω；如果用“直流5 V”挡测量，则读数为 V。
（2）甲同学利用多用电表测量电阻。他用电阻挡“×100”测量时发现指针偏转角度过小，为了得到比较
准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为 （填写选项前的字母）。
A．将选择开关旋转到电阻挡“×1k”的位置
B．将选择开关旋转到电阻挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“0 Ω”
（3）乙同学用已调好的多用电表欧姆挡“×100”挡来探测一只完好的二极管的正、负极。当两表笔分别
接二极管的正、负极时，发现表针指在如图2 中的虚线的位置，此时红表笔接触的是二极管的 极
（选填“正”或“负”）。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

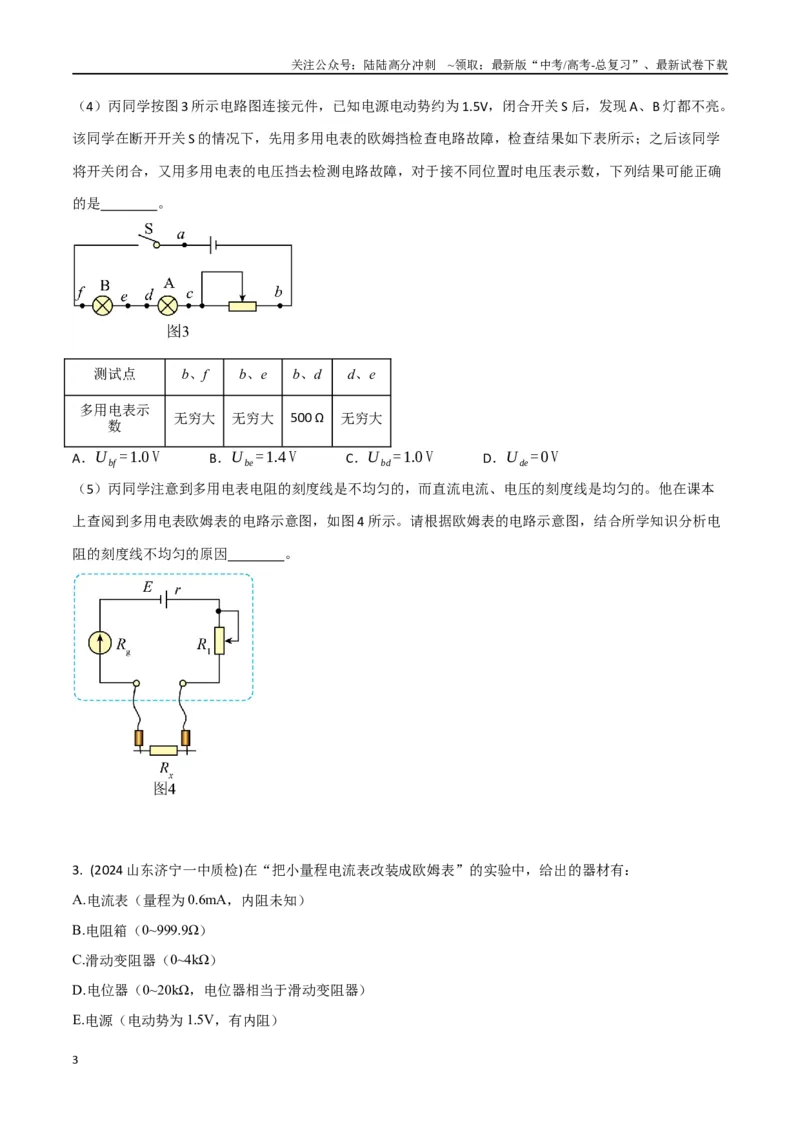

（4）丙同学按图3 所示电路图连接元件，已知电源电动势约为1.5V，闭合开关S 后，发现A、B 灯都不亮。
该同学在断开开关S 的情况下，先用多用电表的欧姆挡检查电路故障，检查结果如下表所示；之后该同学
将开关闭合，又用多用电表的电压挡去检测电路故障，对于接不同位置时电压表示数，下列结果可能正确
的是 。
测试点
b、f
b、e
b、d
d、e
多用电表示
数
无穷大
无穷大
500 Ω
无穷大
A．U bf =1.0 V B．U be=1.4 V C．U bd =1.0 V D．U de=0 V
（5）丙同学注意到多用电表电阻的刻度线是不均匀的，而直流电流、电压的刻度线是均匀的。他在课本
上查阅到多用电表欧姆表的电路示意图，如图4 所示。请根据欧姆表的电路示意图，结合所学知识分析电
阻的刻度线不均匀的原因 。
3. (2024 山东济宁一中质检)在“把小量程电流表改装成欧姆表”的实验中，给出的器材有：
A.电流表（量程为0.6mA，内阻未知）
B.电阻箱（0~999.9Ω）
C.滑动变阻器（0~4kΩ）
D.电位器（0~20kΩ，电位器相当于滑动变阻器）
E.电源（电动势为1.5V，有内阻）
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
F.电源（电动势为9.0V，有内阻）
G.开关两个，导线若干
（1）首先用“三分之二偏法”测定电流表的内阻，若采用如图1 所示的电路测定电流表的内阻，并且想得
到较高的精确度，在以上给出的器材中，电阻R1应选用___________，电源应选用___________。（填写所
选仪器前的字母即可）
（2）该实验按照以下步骤操作：
A.观察R1的阻值是否最大，如果不是，将R1的阻值调至最大
B.闭合S1，调节R1的阻值，使电流表指针偏转到满刻度
C.闭合S2，调节R2的阻值，使电流表指针偏转到满刻度的
D.记下R2的阻值为400Ω
（3）图1 中被测电流表的内阻Rg的测量值为___________Ω。若仅考虑系统误差，则电流表内阻测量值比
实际值略___________（选填“大”、“小”）。
（4）如果要将图中的电流表改装成欧姆表，其内部结构如图2 所示。若选用电动势为1.5V 的电源，则R3
应选用___________（填写所选仪器前的字母即可），此挡位欧姆表的中值电阻为___________Ω。
4. . （2024 高考名校学术联盟押题卷）某同学利用电阻箱等装置，设计实验测量多用电表欧姆表“
”挡
的内阻，该多用电表部分欧姆刻度模糊不清，电流刻度清晰且初始指针指向表盘左侧“0 刻度”处，如图
所示。主要实验步骤如下：
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（I）将多用电表选择开关调至“×1”挡后，___________（选填“需要”或“不需要”）进行欧姆调零；
（Ⅱ）把___________（选填“红表笔”或“黑表笔”）插入欧姆表“
”插孔，另一表笔插入“
”插
孔，再把红、黑表笔与电阻箱的接线柱连接，调节电阻箱阻值，读出电阻箱接入的阻值R，记录多用电表
指针从左往右偏转的电流刻度格数n（设每小格的电流为
）；
（Ⅲ）重复操作（Ⅱ），得到多组n 和R 的数据；
（IV）在
坐标系中描点，进行数据处理，得到一条倾斜的直线。
请回答下列问题：
（1）步骤（Ⅰ）中应填___________。
（2）步骤（Ⅱ）中应填___________。
（3）作出直线的斜率为k，纵截距为b，则欧姆表“×1”挡的内阻为___________。（用k、b 表示）
（4）从实验原理来看，欧姆表“×1”挡内阻的测量值___________（选填“小于”、“等于”或“大
于”）真实值。
5. （2024 年1 月安徽皖豫名校第二次考试）如图所示，图1 为某多用电表中欧姆表的内部电路图，该欧姆
表有“
”及“
”两个挡位可选。图1 中电源的电动势为
，内阻为
，在挡位切换
时电源的电动势和内阻不变。灵敏电流计的内阻为
，满偏电流为
，定值电阻
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
。图2 为该多用电表的表盘，欧姆表刻度盘的中值刻度为“15”。不计导线的电阻，
请回答下列问题：
（1）在正确操作的情况下，图1 中b 表笔应为_________表笔（填红”或黑”）。
（2）若欧姆表的倍率调为“
”挡，则图1 中对应单刀双掷开关应拨至_________位置（填1”或
2”）。经表笔短接欧姆调零之后进行测量电阻，发现指针位于20 与30 正中间，则测量值_________（填
“大于”“等于”或“小于”）
。
（3）若将欧姆表的倍率调为“
”挡，进行欧姆调零后接在另一个待测电阻
的两端，稳定后指针指
在灵敏电流计满偏刻度的
处，则通过计算可知该待测电阻的阻值为
_________
.
（4）若将图1 中单刀双郑开关拨至2 后，进行欧姆调零，当调零完毕时，滑动变阻器接入电路的阻值为
R=_________
。
6 . (2024 山东潍坊重点高中12 月质检) 某实验小组设计了如图（a）所示的欧姆表电路，仅用一节干电池
通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率。电路中使用的实验器材如下：
干电池：电动势E=1.5 V，内阻r=1 Ω；
毫安表：满偏电流Ig=1 mA，内阻Rg=125 Ω；
滑动变阻器R0，阻值调节范围足够大；
定值电阻R1、R2和R3，其中R1= 1000 Ω；
开关S，红、黑表笔各一支，导线若干。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）按照图（a）连接好电路，表笔1 为_____（填“红”或“黑”）表笔。
（2）当开关S 断开时，将两表笔短接，调节滑动变阻器R0， 使电流表达到满偏，此时R0=_____Ω，“欧
姆表”的倍率是___________（填“×10”和“×100”）。
（3）闭合开关S 使“欧姆表”倍率改变，电阻R2=________Ω。将两表笔短接，调节滑动变阻器R0，使电
流表达到满偏。
（4）保持开关闭合，在表笔间接入电阻R3 （图中未画出），电流表指针指向图（b）所示的位置时，电阻
R3=______Ω。
7 . (2024 重庆名校1 月质检)如图所示是一实用型单电源欧姆表电路图，其中
为倍率转换开关，
为欧
姆调零旋钮。表盘一共分为四个倍率挡位，中央电阻的刻度线读数为15，已知电池电动势为
，
内阻可忽略；电流计的内阻为
，滑动变阻器
最大值为
。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）根据图中电源的情况可以判断表笔
应该是______（填“红”或“黑”）色表笔。
（2）当选择开关
合向“4”时，欧姆表对应的倍率挡为______（填“
”“
”“
”或“
”）。
（3）根据题意电流计表头的满偏电流为______
。
（4）若选择开关
合向“3”时欧姆表对应的倍率挡为“
”，结合题中所给条件可以算出
______
（保留到小数点后两位）。
8. （2024 广东名校开学考试） 电流表G1的量程为0~5mA，内阻为
。把它改装成如图所示的一个多
量程多用电表，电流和电压的测量都各有两个量程。当开关S 接到1 或2 位置时为电流挡，其中小量程为
0~10mA，大量程为0~100mA。
（1）对于此多用电表，当开关S 接到位置6 时是______挡；开关S 接到位置5 时的量程比接到位置6 时的
量程______。
（2）开关S 接位置______（选填“1”或“2”）时是小量程的电流挡，图中电阻
______
。
（3）已知图中的电源
的电动势为9V，短接A、B 表笔进行欧姆调零后，此欧姆挡的内阻为______
。
现用该挡测一未知电阻的阻值，指针偏转到电流表G1满刻度的
处，则该未知电阻的阻值为______
。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
