9.6 实验十二：练习使用多用电表

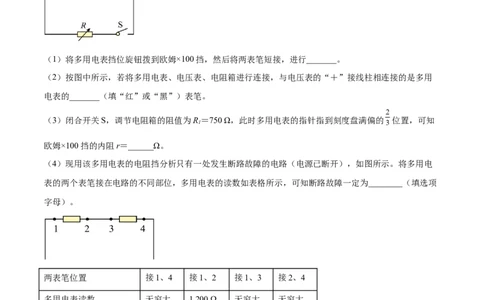

1．为探究一块多用电表欧姆×100挡的工作原理及内部参数，设计了如下实验过程：
（1）将多用电表挡位旋钮拨到欧姆×100挡，然后将两表笔短接，进行_______。
（2）按图中所示，若将多用电表、电压表、电阻箱进行连接，与电压表的“＋”接线柱相连接的是多用
电表的_______（填“红”或“黑”）表笔。
（3）闭合开关S，调节电阻箱的阻值为R＝750 Ω，此时多用电表的指针指到刻度盘满偏的 位置，可知
1
欧姆×100挡的内阻r＝______Ω。
（4）现用该多用电表的电阻挡分析只有一处发生断路故障的电路（电源已断开），如图所示。将多用电
表的两个表笔接在电路的不同部位，多用电表的读数如表格所示，可知断路故障一定为________（填选项
字母）。
两表笔位置 接1、4 接1、2 接1、3 接2、4
多用电表读数 无穷大 1 200 Ω 无穷大 无穷大
A．1、2间电阻断路
B．2、3间导线断路
C．3、4间电阻断路
【答案】 欧姆调零 黑 1 500 B
【解析】
（1）[1]将多用电表挡位旋钮拨到欧姆×100挡，然后将两表笔短接，进行欧姆调零。
（2）[2]若将多用电表、电压表、电阻箱进行连接，由红进黑出可知，与电压表的“＋”接线柱相连接的是多用电表的黑表笔。
（3）[3]闭合开关S，调节电阻箱的阻值为R＝750 Ω，此时多用电表的指针指到刻度盘满偏的 位置，由
1
解得欧姆×100挡的内阻
r＝1 500 Ω

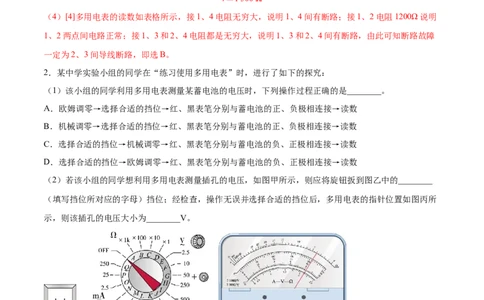

（4）[4]多用电表的读数如表格所示，接1、4电阻无穷大，说明1、4间有断路；接1、2电阻1200Ω说明
1、2两点间电路正常；接1、3和2、4电阻都是无穷大，说明1、3和2、4间有断路，由此可知断路故障
一定为2、3间导线断路，即选B。
2．某中学实验小组的同学在“练习使用多用电表”时，进行了如下的探究：
（1）该小组的同学利用多用电表测量某蓄电池的电压时，下列操作过程正确的是________。
A．欧姆调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数
B．机械调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数
C．选择合适的挡位→机械调零→红、黑表笔分别与蓄电池的负、正极相连接→读数
D．选择合适的挡位→欧姆调零→红、黑表笔分别与蓄电池的负、正极相连接→读数
（2）若该小组的同学想利用多用电表测量插孔的电压，如图甲所示，则应将旋钮扳到图乙中的________
（填写挡位所对应的字母）挡位；经检查，操作无误并选择合适的挡位后，多用电表的指针位置如图丙所
示，则该插孔的电压大小为________V。
【答案】 B H 205
【解析】
（1）[1]使用多用电表测电压时，应该先机械调零，然后选择合适的挡位，表笔接触蓄电池两极，红表笔
与电源的正极相连接，待示数稳定后读数即可，B正确，ACD错误。
故选B。（2）[2]题图甲所示的插座为220 V交流电源，所以应把多用电表的选择开关扳到题图乙所示的交流250位
置，即H处；
[3]根据电表指针以及所选择的挡位可知，250V的量程精确值为5V，估读到1V，则插座的电压大小为205
V。

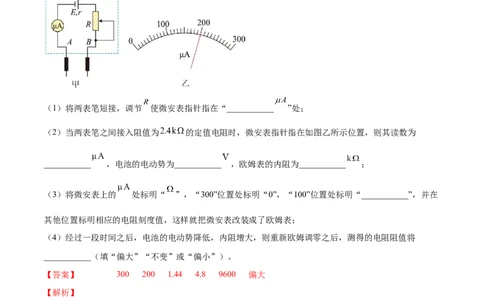

3．某同学根据图甲所示的欧姆表原理图，利用微安表（满偏电流为 、内阻为 ）、滑动变阻器
（最大值为 ）和一节干电池，将微安表改装成欧姆表。
（1）将两表笔短接，调节 使微安表指针指在“___________ ”处；
（2）当两表笔之间接入阻值为 的定值电阻时，微安表指针指在如图乙所示位置，则其读数为
___________ ，电池的电动势为___________ ，欧姆表的内阻为___________ ；
（3）将微安表上的 处标明“ ”，“300”位置处标明“0”，“100”位置处标明“___________”，并在
其他位置标明相应的电阻刻度值，这样就把微安表改装成了欧姆表；
（4）经过一段时间之后，电池的电动势降低，内阻增大，则重新欧姆调零之后，测得的电阻阻值将
___________（填“偏大”“不变”或“偏小”）。
【答案】 300 200 1.44 4.8 9600 偏大
【解析】
（1）[1]两表笔短接调零时，应使表的指针指在微安表的电流满偏位置，即指针指在 处；
（2）[2][3][4]由图乙可知微安表的指针指在 处；根据闭合电路欧姆定律，两表笔短接时有
接入阻值为 的定值电阻时，有解得
，
（3）[5]当电流 时有
解得

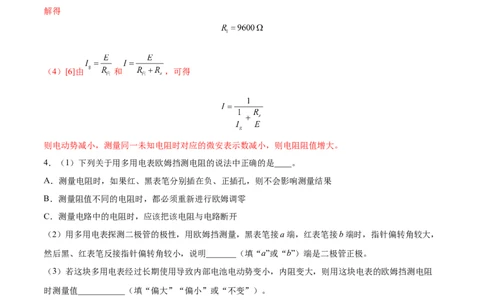

（4）[6]由 和 ，可得
则电动势减小，测量同一未知电阻时对应的微安表示数减小，则电阻阻值增大。
4．（1）下列关于用多用电表欧姆挡测电阻的说法中正确的是____。
A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果
B．测量阻值不同的电阻时，都必须重新进行欧姆调零
C．测量电路中的电阻时，应该把该电阻与电路断开
（2）用多用电表探测二极管的极性，用欧姆挡测量，黑表笔接a端，红表笔接b端时，指针偏转角较大，
然后黑、红表笔反接指针偏转角较小，说明_______（填“a”或“b”）端是二极管正极。
（3）若这块多用电表经过长期使用导致内部电池电动势变小，内阻变大，则用这块电表的欧姆挡测电阻
时测量值___________（填“偏大”“偏小”或“不变”）。
【答案】 AC a 偏大
【解析】
（1）[1]A．测量电阻时，多用电表内部电源被接通，电流从多用电表内部流出，因为电阻不分正负极，所
以电流流向电阻哪一端都行，红、黑表笔分别插在负、正插孔不会影响测量结果，故A正确；
B．每次换挡后才需要重新进行欧姆调零，不换挡时不需要重新进行欧姆调零，故B错误；
C．根据欧姆表测电阻的原理，测量电路中的电阻时，应将该电阻与外电路断开，故C正确；
故选AC。（2）[2]根据欧姆表改装原理可知，红表笔应接“＋”插孔，与欧姆表内部电池的负极相接，黑表笔应接
“-”插孔，与欧姆表内部电池的正极相接，而黑表笔接a端，红表笔接b端时，指针偏转角较大，而黑、
红表笔反接指针偏转角较小，说明电流从a端经二极管流向b端时二极管电阻较小，则a端是二极管正极；
（3）[3]欧姆表使用一段时间后，电池电动势变小，内阻变大，根据
测量相同的电阻时电流将变小，指针偏转角度将变小，测量结果与原来相比偏大。
5．指针式多用电表是实验室中常用的测量仪器。
（1）如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，
接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用
电表，下列说法中正确的是___________。（选填选项前面的字母）
A．当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔
B当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图乙所示。
a.若所选挡位为直流50 mA挡，则示数为___________ mA。
b.若所选挡位为电阻“×10”挡，则示数为___________ Ω。
c.若所选挡位为电阻“×10”挡，则欧姆表表头内阻为___________ Ω。
（3）用表盘为图乙所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必需的步骤，并按操作顺序逐一写出步骤的序号：
___________。
A．将红表笔和黑表笔接触
B．把选择开关旋转到“×100”位置
C．把选择开关旋转到“×1k”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
（4）某小组同学们发现欧姆表的表盘刻线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值
Rx关系，他们分别画出了如图所示的几种图像，其中可能正确的是___________。
A． B． C． D．
（5）图丙为上题（图乙表盘的）多用电表电阻挡中某一挡位的原理示意图，其中电流表的满偏电流I=100
g
μA，内阻R=100 Ω，电池的电动势E=1.5V，内阻r=0.5Ω，则此时欧姆表为电阻___________挡。
g
【答案】 AC 22.0 190 150 BAD AC ×1k
【解析】
（1）[1]BC．当S接触点2时，内部接电源，则多用电表处于测量电阻的挡位，因黑表笔接内部电源的正
极，则接线柱B接的是黑表笔，故B错误，C正确；
A．当S接触点1时，电阻与表头并联，则多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，
故A正确；
D．当S接触点3时，表头与电阻串联，则多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔，
故D错误。
故选AC。
（2）[2]a．若所选挡位为直流50 mA挡，则示数为22.0 mA；
[3]b．若所选挡位为电阻×10 Ω挡，则示数为19×10 Ω=190 Ω
[4]c．若所选挡位为电阻×10 Ω挡，则欧姆表表头内阻等于中值电阻，即为
15×10 Ω=150 Ω。
（3）[5]用表盘为题图乙所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ
的电阻，则必须要换成“×100”挡，然后两表笔短接调零，其正确步骤是BAD。
（4）[6]根据闭合电路的欧姆定律可知
则
故选AC。
（5）[7]由闭合电路的欧姆定律
I=
g
即
100×10-6 A=
解得
R =15kΩ
内
则此时欧姆表为电阻“×1k”挡。
1．（2022·江苏泰州模拟）某同学要测量量程为 电压表的内阻，步骤如下：
（1）先用多用电表的欧姆档粗测该电压表的内阻值，选择开关拨至“×100”档，表盘示数如图甲所示，则
阻值约为___________ 。若将欧姆表换一个电动势相同，但内阻变大的电池，重新欧姆调零后测量该电
压表内阻，其测量结果___________（选填“偏大”、“偏小”或“不变”）；（2）该同学改用如图所示电路测量电压表内阻 ，实验过程如下：
A．按电路图正确连接好电路，将滑动变阻器 的滑动头移到最左端
B．闭合开关 和 并调节 ，使电压表的指针指到满刻度
C．保持开关 闭合以及滑动变阻器 的滑动头位置不变，断开 ，调整电阻箱 的阻值，使电压表的指
针指到满刻度的
D．读出此时电阻箱 的阻值
① 若电阻箱 为 ，则 ___________ ；
② 用上述方法得到电压表内电阻的测量值 ___________ （选填“大于”、“等于”或“小于”）；
③ 若实验中测得的结果 ，要将这个电压表改装成量程为 的电压表，则应串联一个阻值为
___________ 的定值电阻；
④ 为了使上述根据 计算后改装的电压表能更准确地测量电压，下面做法中可行的是（填写选项前的序
号）( ) 。
A．在 旁边再串联一个比 小得多的电阻
B．在 旁边再串联一个比 大得多的电阻
C．在 两端再并联一个比 小得多的电阻
D．在 两端再并联一个比 大得多的电阻
【答案】 2.2 不变 2.3 大于 1.6 D
【解析】
（1）[1]欧姆表读数为[2]欧姆表电动势不变，内阻改变，通过欧姆调零后不影响测量结果。若电动势改变则会影响测量结果。故
测量结果不变。
（2）[3]断开开关 ，并联部分电压不变，电压表指针指到满刻度的 ，则根据闭合电路欧姆定律可知，
电阻变为原来的 ，故
[4]当断开开关 ，电压表该支路的总电阻增大，则并联部分的总电阻增大，并联部分的电压增大。为了使
电压表的指针指到满刻度的 ，电阻箱的电阻也偏大。故最终得到电压表内电阻的测量值大于真实值。
[5]改装前后电压表满偏的电流是相等的，则根据欧姆定律有
得到
[6]因为电压表内阻测量值偏大，改装电压表时，串联电阻阻值偏大。用改装后的电阻测电压时，所测电压
偏小。为准确测电压，应减小串联电阻阻值，可以减小串联电阻阻值或在串联电阻两端并联一个比该电阻
大得多的电阻。故选D。
2．（2022·广东中山·高三期末）如图所示是一多用电表的简化电路图。其电流计满偏电流I=0.5mA、内阻
g
R=200Ω。多用表有两个电流挡，量程分别为0~10mA和0~1mA，有两个电压挡分别为0~15V和0~3V，
g
有两个欧姆挡倍率分别为×10和×100，转换开关S旋转至“1”、“2”、“3”、“4”、“5”、“6”中某个位置
时，即选择相应的功能。（1）转换开关S接“1”端时，多用电表的功能是测_________（填“电流”、“电压”或“电阻”），量
程为_________；
（2）转换开关S接“5”端时，多用电表的功能是测_________（填“电流”、“电压”或“电阻”），量
程为_________；
（3）图中电阻R=_________Ω，R=_________Ω；（保留到个位）
1 2
（4）转换开关S接“4”端时，多用电表可以用来测电阻，倍率为×100，图中电阻R=1500Ω，滑动变阻器
4
R 调节范围为0~2000Ω，电源电动势E=2V，内阻为r=3Ω，进行欧姆调零后测量电阻Rx的阻值，表盘指针
5
正好指向中间刻度，则电阻Rx的阻值为_________Ω。
【答案】 电流 0~10mA 电压 0~3V 20 180 2000
【解析】
（1）[1]转换开关S接“1”端时，分压电阻R 与电流计串联后，二者再与分流电阻R 并联，所以此时多用
2 1
电表的功能是测电流。
[2]易知转换开关S接“1”和“2”端时，多用电表的功能都是测电流，且接“1”和“2”时所能测量的最大电
流分别为
所以接“1”端时量程较大，为0~10mA。
（2）[3]转换开关S接“5”端时，分压电阻R 与改装后的电流表串联，所以此时多用电表的功能是测电压。
6
[4]与改装后的电流表串联的分压电阻阻值越大，电压表量程越大，所以转换开关S接“5”端时对应较小的
量程0~3V。
（3）[5][6]将I=10mA和I=1mA分别代入前面所求的表达式中，可解得
1 2，
（4）[7]转换开关S接“4”端时，该倍率下表的内阻为
进行欧姆调零后测量电阻Rx的阻值，表盘指针正好指向中间刻度，则
3．（2022·北京·101中学三模）某同学要测量一个由均匀新材料制成的圆柱体的电阻R，步骤如下：
x
（1）用螺旋测微器测量其直径为_______mm；
（2）①用多用电表的电阻“×10”挡，按正确的操作步骤初步测得该电阻的阻值约为________ ；
②实验室还提供了如下器材：
电池组E（电动势为3V，内阻不计）；
电流表A：量程为0～10mA，内阻 约50 ；
1
电流表A：量程为0～500 A，内阻 ；
2
滑动变阻器R（阻值范围为0～20 ，额定电流2A）；
1
电阻箱R（阻值范围为0～9999 ，额定电流1A）
2
开关S，导线若干。
为了用伏安法尽可能准确地测量 的阻值，请你帮助该同学完成实验中的下述步骤：

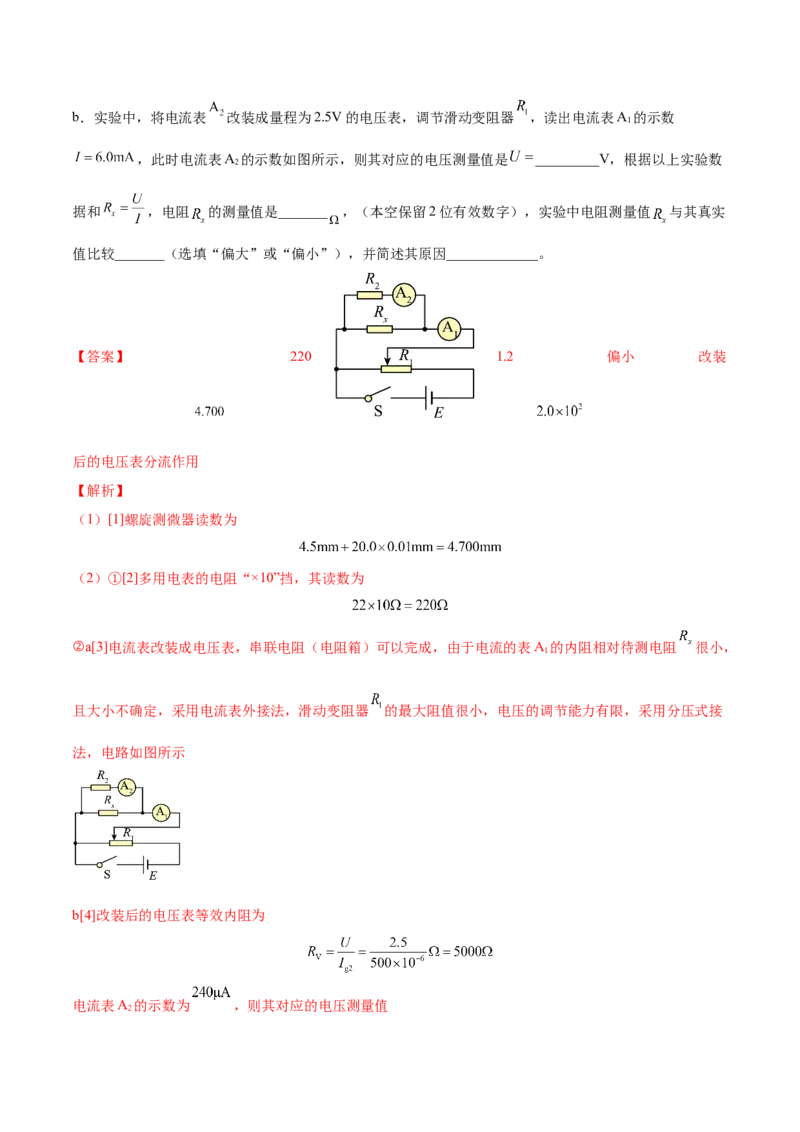

a．上述器材中缺少电压表，先需将电流表A 改装成电压表，然后在如图方框中画出用伏安法测量 阻值
2
的电路图，并在图中标明各器材的代号________。b．实验中，将电流表 改装成量程为2.5V的电压表，调节滑动变阻器 ，读出电流表A 的示数
1
，此时电流表A 的示数如图所示，则其对应的电压测量值是 _________V，根据以上实验数
2
据和 ，电阻 的测量值是_______ ，（本空保留2位有效数字），实验中电阻测量值 与其真实
值比较_______（选填“偏大”或“偏小”），并简述其原因_____________。
【答案】 220 1.2 偏小 改装
后的电压表分流作用
【解析】
（1）[1]螺旋测微器读数为
（2）①[2]多用电表的电阻“×10”挡，其读数为
②a[3]电流表改装成电压表，串联电阻（电阻箱）可以完成，由于电流的表A 的内阻相对待测电阻 很小，
1
且大小不确定，采用电流表外接法，滑动变阻器 的最大阻值很小，电压的调节能力有限，采用分压式接
法，电路如图所示
b[4]改装后的电压表等效内阻为
电流表A 的示数为 ，则其对应的电压测量值
2[5]电阻 的测量值
[6][7]由于改装后的电压表分流作用，电流表 测量的电流值大于流过 的电流，根据
可知实验中电阻测量值 与其真实值比较偏小。

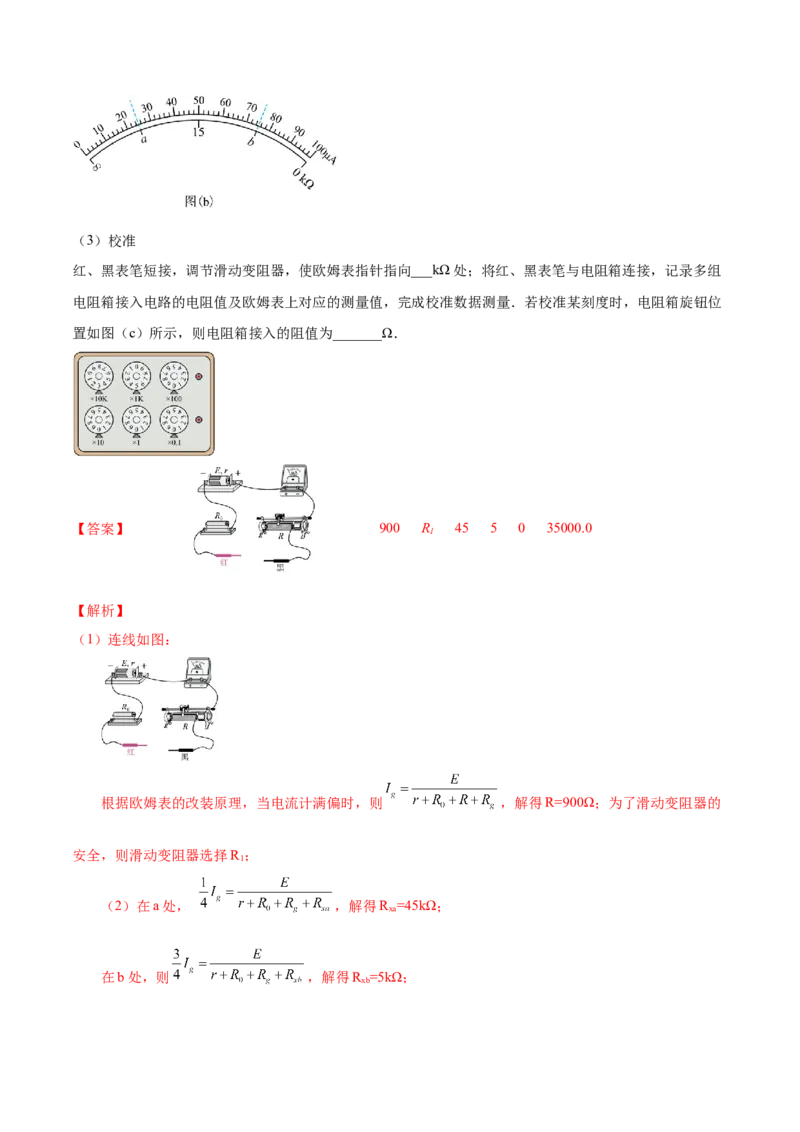

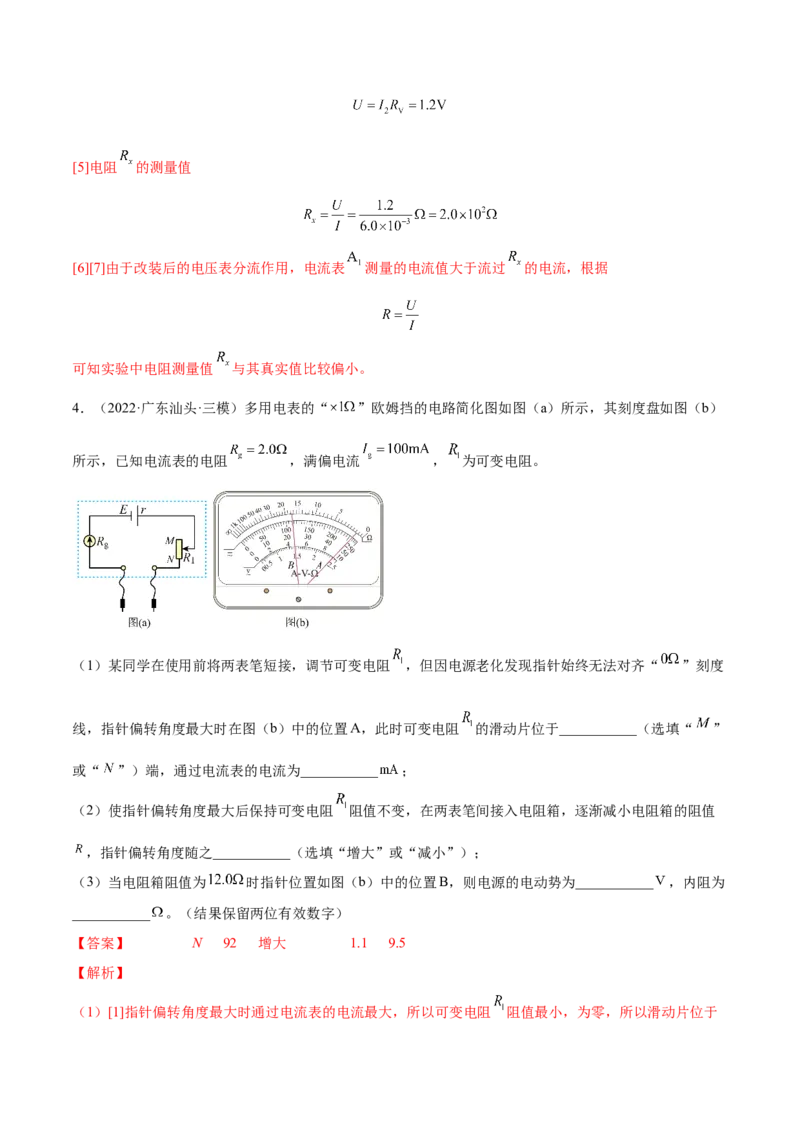

4．（2022·广东汕头·三模）多用电表的“ ”欧姆挡的电路简化图如图（a）所示，其刻度盘如图（b）
所示，已知电流表的电阻 ，满偏电流 ， 为可变电阻。
（1）某同学在使用前将两表笔短接，调节可变电阻 ，但因电源老化发现指针始终无法对齐“ ”刻度
线，指针偏转角度最大时在图（b）中的位置A，此时可变电阻 的滑动片位于___________（选填“ ”
或“ ”）端，通过电流表的电流为___________ ；
（2）使指针偏转角度最大后保持可变电阻 阻值不变，在两表笔间接入电阻箱，逐渐减小电阻箱的阻值
，指针偏转角度随之___________（选填“增大”或“减小”）；
（3）当电阻箱阻值为 时指针位置如图（b）中的位置B，则电源的电动势为___________ ，内阻为
___________ 。（结果保留两位有效数字）
【答案】 N 92 增大 1.1 9.5
【解析】
（1）[1]指针偏转角度最大时通过电流表的电流最大，所以可变电阻 阻值最小，为零，所以滑动片位于N端。
[2]因电流表满偏电流 ，而表头电压电流挡为50分度，即分度值为2mA，所以此时通过电流表
的电流为 。
（2）[3]电阻箱阻值减小，回路中电流增大，指针偏转角度增大。
（3）[4][5]指针在位置 时，通过电流表的电流为
指针在位置B时，通过电流表的电流为
联立以上两式解得

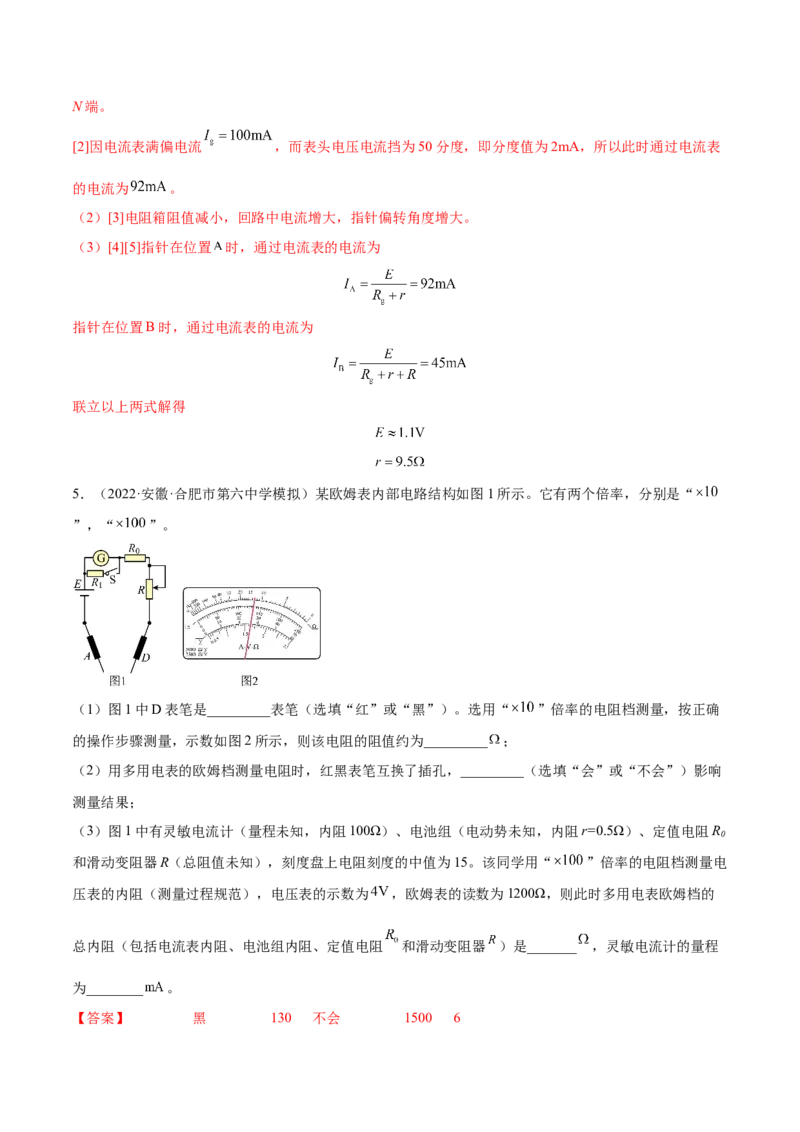

5．（2022·安徽·合肥市第六中学模拟）某欧姆表内部电路结构如图1所示。它有两个倍率，分别是“
”，“ ”。
（1）图1中D表笔是_________表笔（选填“红”或“黑”）。选用“ ”倍率的电阻档测量，按正确
的操作步骤测量，示数如图2所示，则该电阻的阻值约为_________ ；
（2）用多用电表的欧姆档测量电阻时，红黑表笔互换了插孔，_________（选填“会”或“不会”）影响
测量结果；
（3）图1中有灵敏电流计（量程未知，内阻100Ω）、电池组（电动势未知，内阻r=0.5Ω）、定值电阻R
0
和滑动变阻器R（总阻值未知），刻度盘上电阻刻度的中值为15。该同学用“ ”倍率的电阻档测量电
压表的内阻（测量过程规范），电压表的示数为 ，欧姆表的读数为1200Ω，则此时多用电表欧姆档的
总内阻（包括电流表内阻、电池组内阻、定值电阻 和滑动变阻器 ）是_______ ，灵敏电流计的量程
为________ 。
【答案】 黑 130 不会 1500 6【解析】
（1）[1][2]欧姆表内置电源正极与黑表笔相连，负极与红表笔相连；由图1可知，接线柱 相连的表笔颜
色应是黑色；用多用电表的电阻“ ”挡，根据图2可知，则该电阻的阻值约为 ；
（2）[3]因为用多用电表欧姆档测量电阻，电流流向不影响测量结果，故红黑表笔互换了插孔，不会影响
测量结果；
（3）[4][5]两表笔短接，调节滑动变阻器使电流表满偏，此时回路总电阻为欧姆表内阻 ，根据闭合电路
欧姆定律
接入外电阻后，如果指针指向刻度中间值（中值电阻），则说明通过的电流只有短接的一半，由欧姆定律
可知此时的总阻值为短接时的2倍，所以外电阻和内电阻相等。又电压表内阻 ，倍率为 ，内阻
等于中值电阻为 ；测电压表内阻时
所以

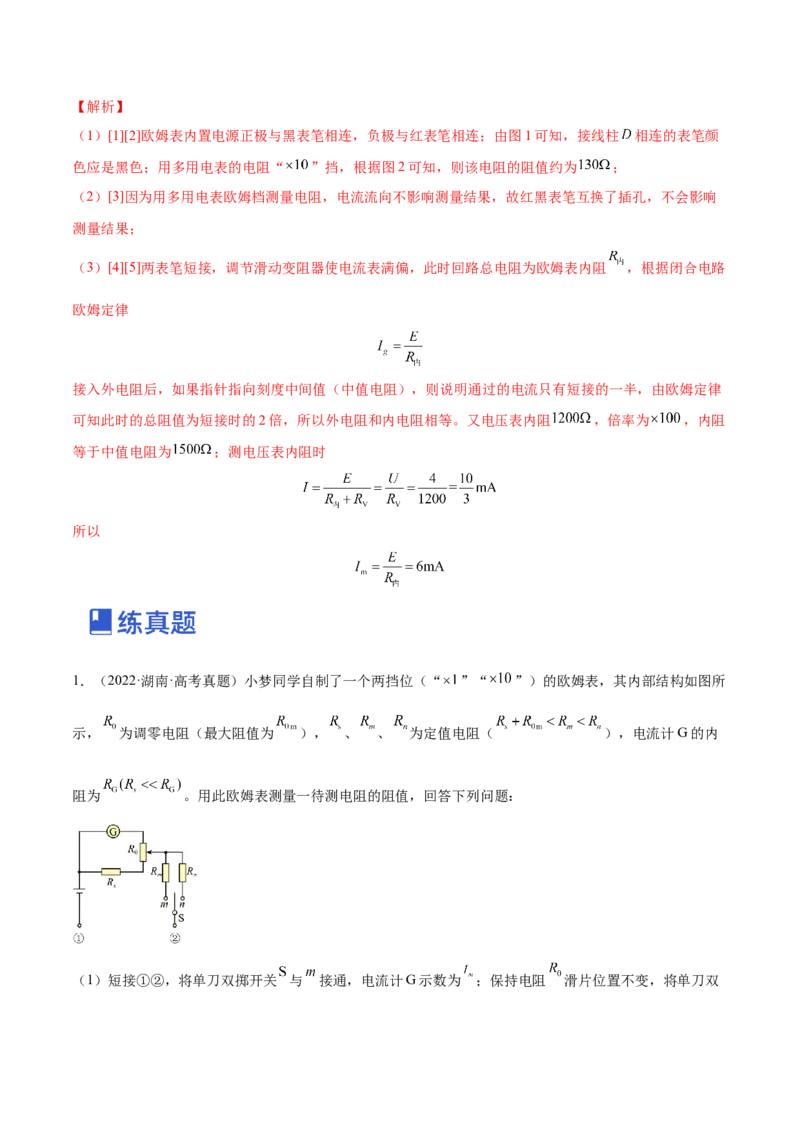

1．（2022·湖南·高考真题）小梦同学自制了一个两挡位（“ ”“ ”）的欧姆表，其内部结构如图所
示， 为调零电阻（最大阻值为 ）， 、 、 为定值电阻（ ），电流计G的内
阻为 。用此欧姆表测量一待测电阻的阻值，回答下列问题：
（1）短接①②，将单刀双掷开关 与 接通，电流计G示数为 ；保持电阻 滑片位置不变，将单刀双掷开关 与 接通，电流计G示数变为 ，则 ______ （填“大于”或“小于”）；
（2）将单刀双掷开关 与 接通，此时欧姆表的挡位为______（填“ ”或“ ”）；
（3）若从“ ”挡位换成“ ”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电
阻 的滑片应该______调节（填“向上”或“向下”）；
（4）在“ ”挡位调整欧姆零点后，在①②间接入阻值为 的定值电阻 ，稳定后电流计G的指针
偏转到满偏刻度的 ；取走 ，在①②间接入待测电阻 ，稳定后电流计G的指针偏转到满偏刻度的 ，
则 ______ 。
【答案】 大于 向上
【解析】
（1）[1]根据题意可知 ，所以开关拨向 时电路的总电阻小于开关拨向 时电路的总电阻，电源电
动势 不变，根据 可知 ；
（2）[2]当开关拨 向 时，全电路的总电阻较大，中值电阻较大，能够接入待测电阻的阻值也更大，所以
开关拨 向 时对应欧姆表的挡位倍率较大，即 ；
（3）[3]从“ ”挡位换成“ ”挡位，即开关 从 拨向 ，全电路电阻增大，干路电流减小，①②
短接时，为了使电流表满偏，则需要增大通过电流计 所在支路的电流，所以需要将 的滑片向上调节；

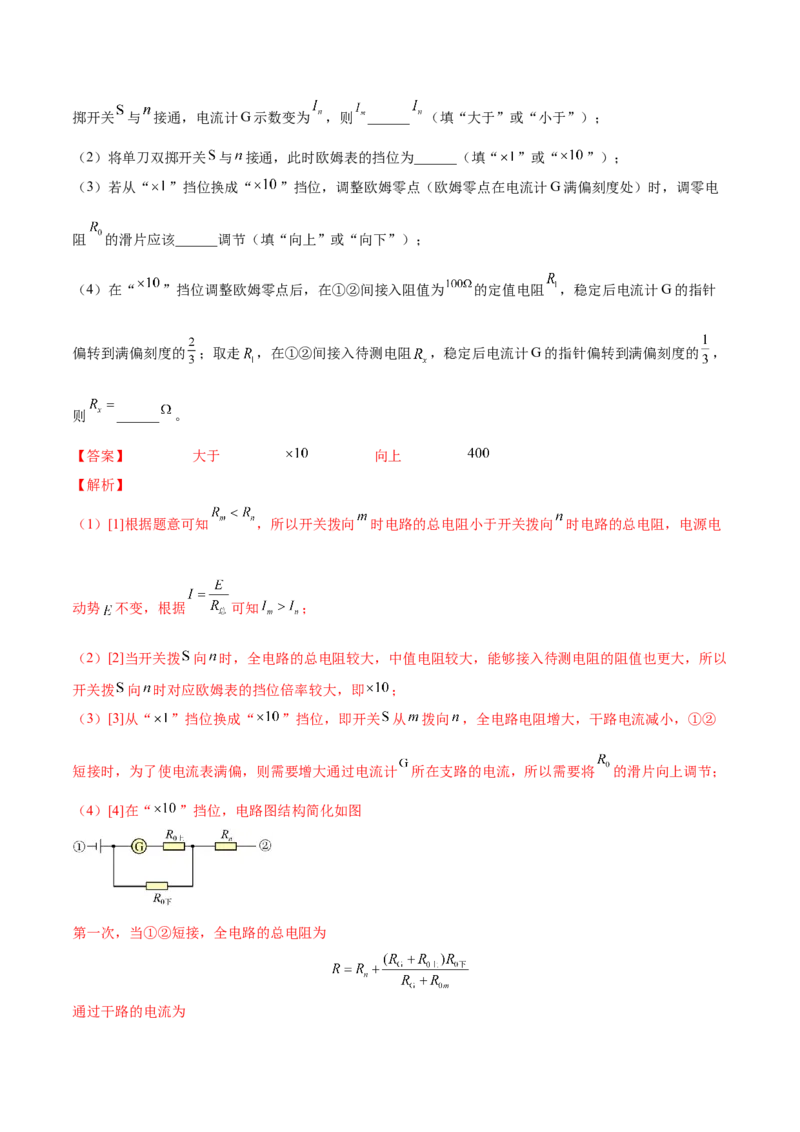

（4）[4]在“ ”挡位，电路图结构简化如图
第一次，当①②短接，全电路的总电阻为
通过干路的电流为电流表满偏，根据并联电路中电流之比等于电阻反比可知
第二次，①②之间接入 ，全电路总电阻为 ，通过干路的电流为
电流表偏转了量程的 ，则
结合第一次和第二次解得
第三次，①②之间接入 ，全电路总电阻为 ，通过干路的电流为
电流表偏转了量程的 ，则
结合第二次和第三次，解得

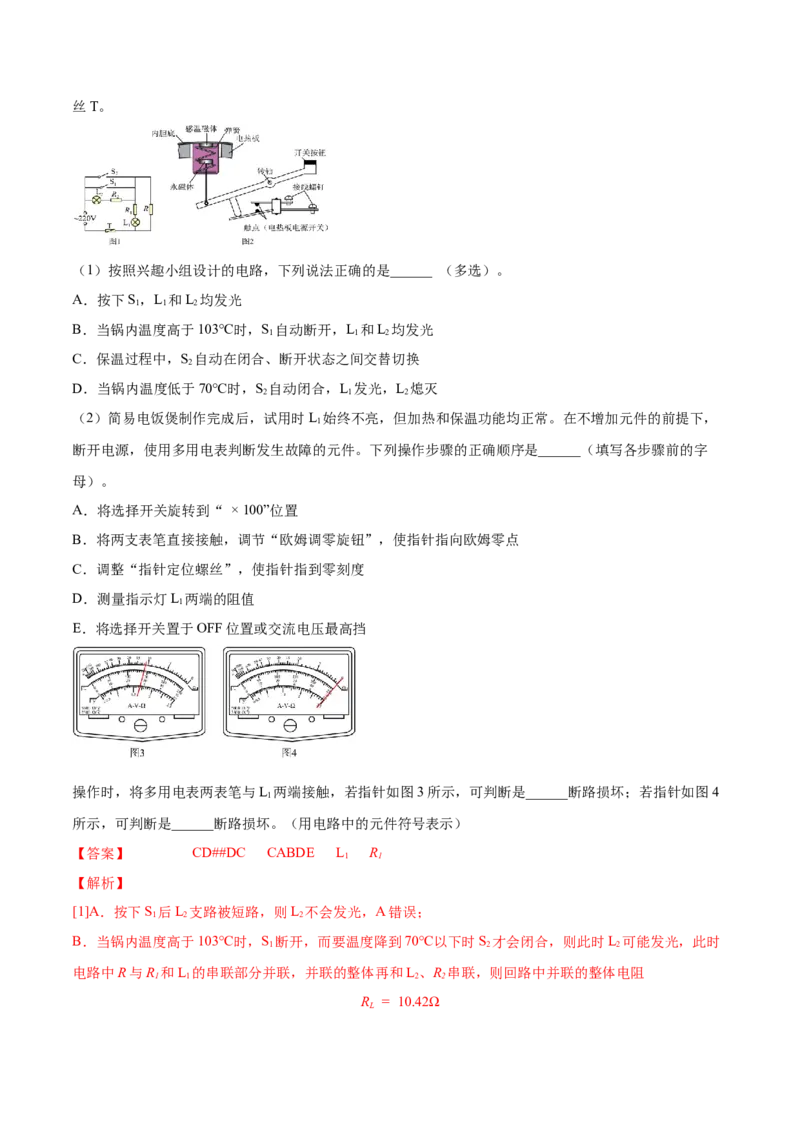

2．（2022·河北·高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图1
所示。选用的器材有：限温开关S（手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断
1
开，之后不能自动闭合）；保温开关S（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；
2
电饭煲的框架（结构如图2所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；限流电
阻R 和R ，（阻值均为1kΩ）：指示灯L 和L（2.5V，0.6W，当电流低于30mA时可视为熄灭）；保险
1 2 1 2丝T。
（1）按照兴趣小组设计的电路，下列说法正确的是______ （多选）。
A．按下S，L 和L 均发光
1 1 2
B．当锅内温度高于103℃时，S 自动断开，L 和L 均发光
1 1 2
C．保温过程中，S 自动在闭合、断开状态之间交替切换
2
D．当锅内温度低于70℃时，S 自动闭合，L 发光，L 熄灭
2 1 2
（2）简易电饭煲制作完成后，试用时L 始终不亮，但加热和保温功能均正常。在不增加元件的前提下，
1
断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是______（填写各步骤前的字
母）。
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L 两端的阻值
1
E．将选择开关置于OFF位置或交流电压最高挡
操作时，将多用电表两表笔与L 两端接触，若指针如图3所示，可判断是______断路损坏；若指针如图4
1
所示，可判断是______断路损坏。（用电路中的元件符号表示）
【答案】 CD##DC CABDE L R
1 1
【解析】
[1]A．按下S 后L 支路被短路，则L 不会发光，A错误；
1 2 2
B．当锅内温度高于103℃时，S 断开，而要温度降到70℃以下时S 才会闭合，则此时L 可能发光，此时
1 2 2

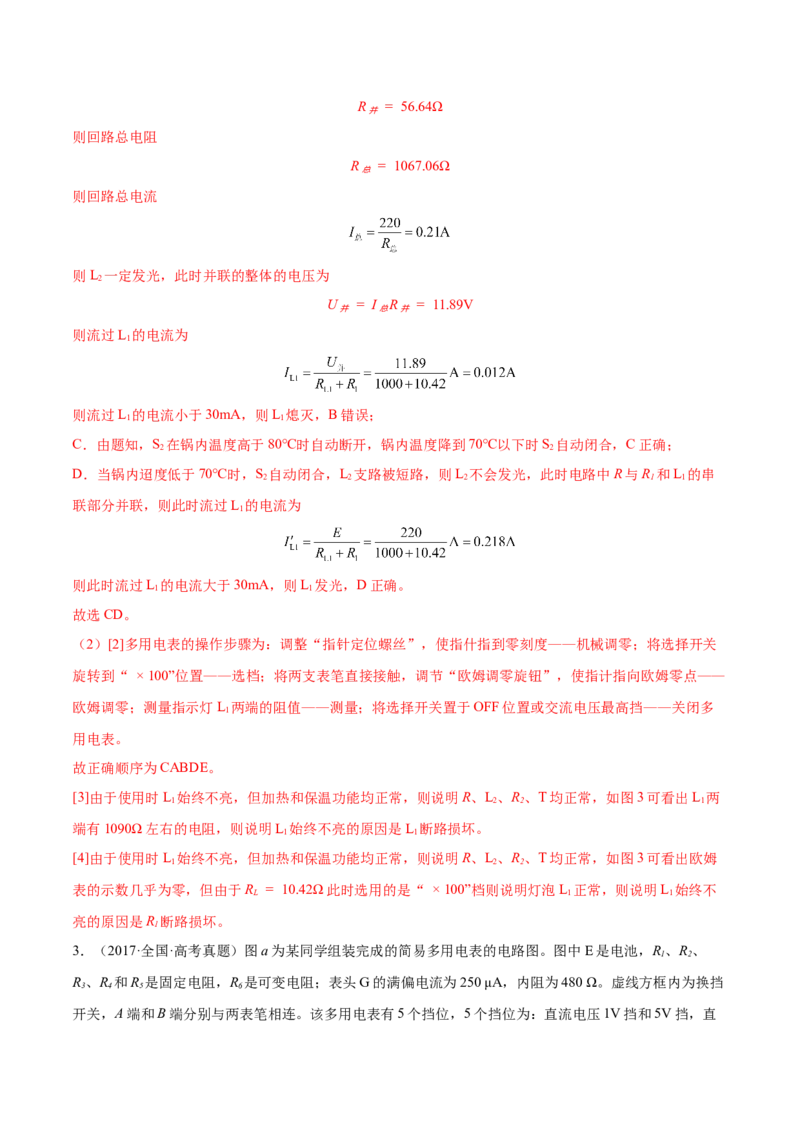

电路中R与R 和L 的串联部分并联，并联的整体再和L、R 串联，则回路中并联的整体电阻
1 1 2 2
R = 10.42Ω
LR = 56.64Ω
并
则回路总电阻
R = 1067.06Ω
总
则回路总电流
则L 一定发光，此时并联的整体的电压为
2
U = I R = 11.89V
并 总 并
则流过L 的电流为
1
则流过L 的电流小于30mA，则L 熄灭，B错误；
1 1
C．由题知，S 在锅内温度高于80℃时自动断开，锅内温度降到70℃以下时S 自动闭合，C正确；
2 2
D．当锅内迢度低于70℃时，S 自动闭合，L 支路被短路，则L 不会发光，此时电路中R与R 和L 的串
2 2 2 1 1
联部分并联，则此时流过L 的电流为
1
则此时流过L 的电流大于30mA，则L 发光，D正确。
1 1
故选CD。
（2）[2]多用电表的操作步骤为：调整“指针定位螺丝”，使指什指到零刻度——机械调零；将选择开关
旋转到“ × 100”位置——选档；将两支表笔直接接触，调节“欧姆调零旋钮”，使指计指向欧姆零点——
欧姆调零；测量指示灯L 两端的阻值——测量；将选择开关置于OFF位置或交流电压最高挡——关闭多
1
用电表。
故正确顺序为CABDE。
[3]由于使用时L 始终不亮，但加热和保温功能均正常，则说明R、L、R、T均正常，如图3可看出L 两
1 2 2 1
端有1090Ω左右的电阻，则说明L 始终不亮的原因是L 断路损坏。
1 1
[4]由于使用时L 始终不亮，但加热和保温功能均正常，则说明R、L、R、T均正常，如图3可看出欧姆
1 2 2
表的示数几乎为零，但由于R = 10.42Ω此时选用的是“ × 100”档则说明灯泡L 正常，则说明L 始终不
L 1 1
亮的原因是R 断路损坏。
1
3．（2017·全国·高考真题）图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R、R、
1 2
R、R 和R 是固定电阻，R 是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡
3 4 5 6
开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R 的使用，下列说法正确的是_______（填正确答案标号）。
6
A．在使用多用电表之前，调整R 使电表指针指在表盘左端电流“0”位置
6
B．使用欧姆挡时，先将两表笔短接，调整R 使电表指针指在表盘右端电阻“0”位置
6
C．使用电流挡时，调整R 使电表指针尽可能指在表盘右端电流最大位置
6
(3)根据题给条件可得R＋R=_______Ω，R=________Ω。
1 2 4
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；
若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。
（结果均保留3位有效数字）
【答案】 黑 B 160 880 1.45 mA 1.10×103 Ω 2.90 V
【解析】
(1)[1]与欧姆表内电源正极相连的是黑表笔。
(2)[2]R 是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔短接，调整R 使电表
6 6
指针指在表盘右端电阻“0”位置。
(3)[3]换挡开关接2时，是量程较小的电流表，所以
[4]换挡开关接4时，是量程较小的电压表，这时表头与R、R 并联组成新表头，新表头的内阻
1 2
新表头的量程是1 mA，所以
(4)[5]某次测量时该多用电表指针位置如图（b）所示。若此时B端与“1”相连，则多用电表是量程为2.5mA的电流表，则读数为1.45 mA；
[6]若此时B端与“3”相连接，多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω，即1.10×103 Ω；
[7]若此时B端与“5”相连接，多用电表是量程为5 V电压表，则读数为2.90V。

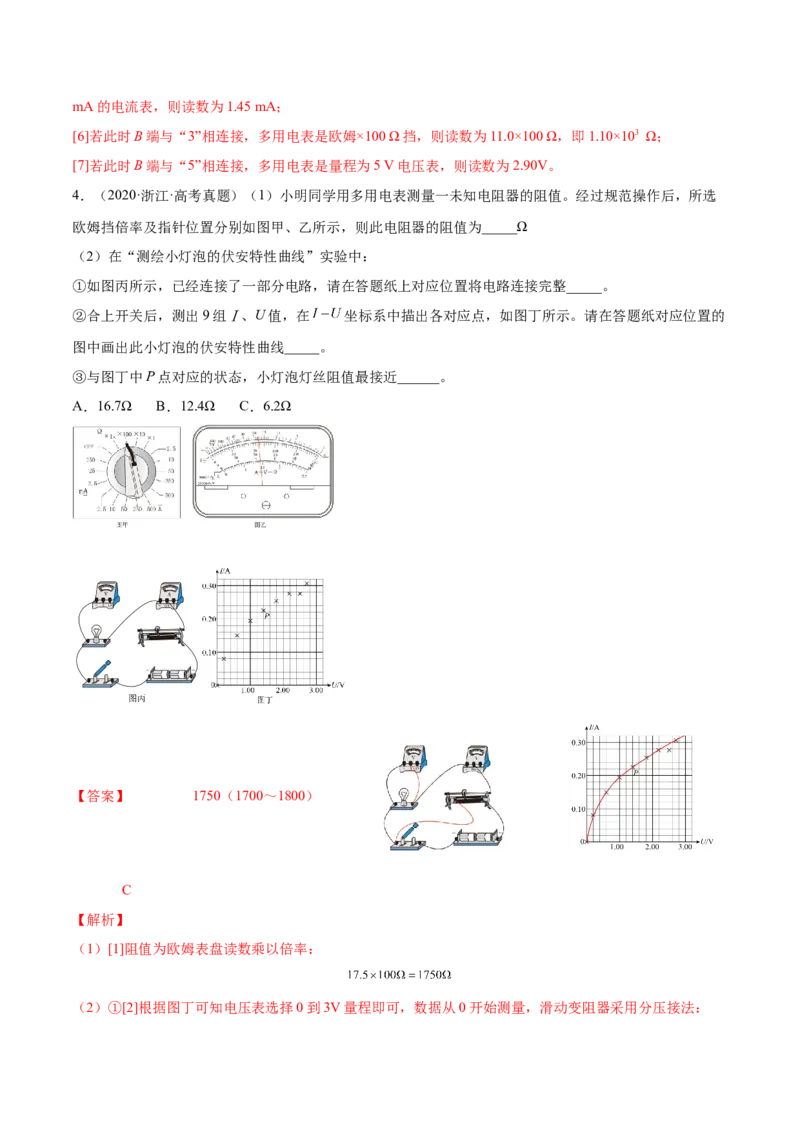

4．（2020·浙江·高考真题）（1）小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选
欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω
（2）在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9组Ⅰ、U值，在 坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的
图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
【答案】 1750（1700～1800）
C
【解析】
（1）[1]阻值为欧姆表盘读数乘以倍率：

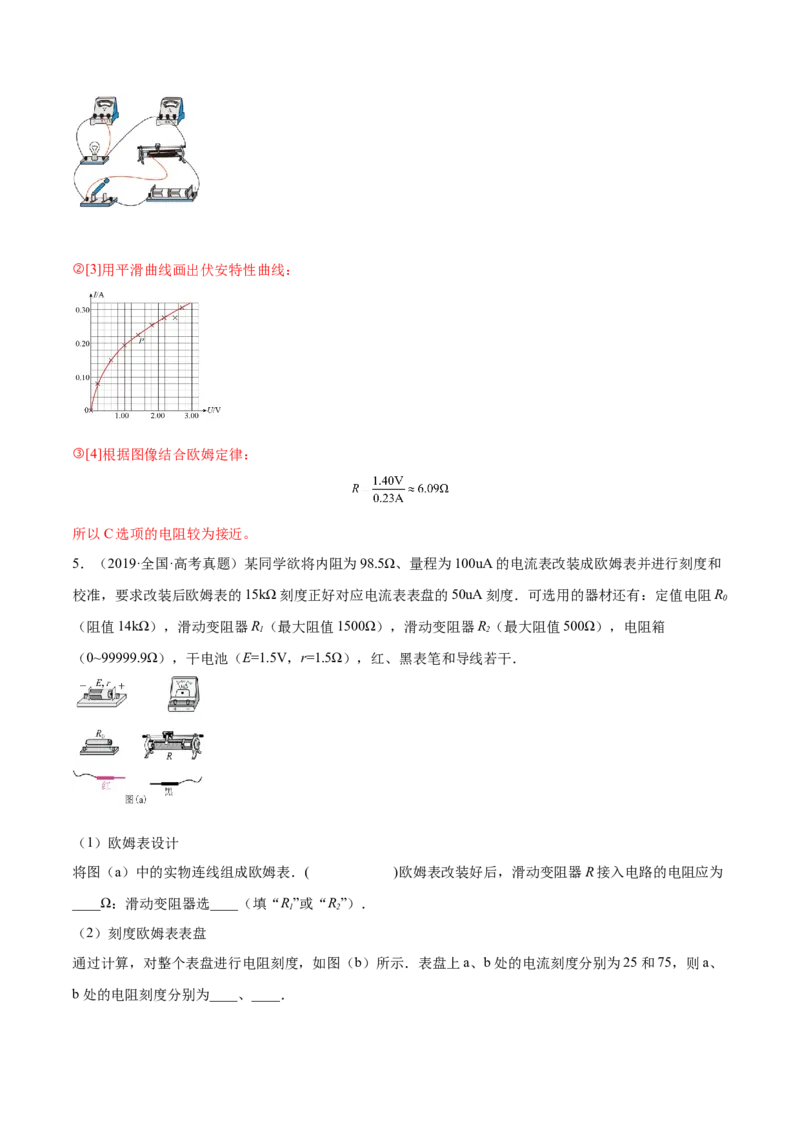

（2）①[2]根据图丁可知电压表选择0到3V量程即可，数据从0开始测量，滑动变阻器采用分压接法：②[3]用平滑曲线画出伏安特性曲线：
③[4]根据图像结合欧姆定律：
所以C选项的电阻较为接近。
5．（2019·全国·高考真题）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和
校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R
0
（阻值14kΩ），滑动变阻器R（最大阻值1500Ω），滑动变阻器R（最大阻值500Ω），电阻箱
1 2
（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R接入电路的电阻应为
____Ω：滑动变阻器选____（填“R”或“R”）．
1 2
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、
b处的电阻刻度分别为____、____．（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组
电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位
置如图（c）所示，则电阻箱接入的阻值为_______Ω．
【答案】 900 R 45 5 0 35000.0
1
【解析】
（1）连线如图：
根据欧姆表的改装原理，当电流计满偏时，则 ，解得R=900Ω；为了滑动变阻器的
安全，则滑动变阻器选择R ；
1
（2）在a处， ，解得R =45kΩ；
xa
在b处，则 ，解得R =5kΩ；
xb（3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的
电阻为：R=35000.0Ω．
6．（2018·全国·高考真题）某同学组装一个多用电表．可用的器材有：微安表头（量程100 内阻900
）；电阻箱R （阻值范围0 999.9 ）；电阻箱R （阻值范围0 99 999.9 ）；导线若干，要求利用所
1 2
给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装
好的多用电表有电流1 mA和电压3 V两挡，回答下列问题：
（1）在虚线框内画出电路图并标出R 和R，其中 为公共接线柱，a和b分别是电流挡和电压挡的接线柱
1 2
___________．
（2）电阻箱的阻值 _____________ ;R =____________ （保留到个位）
2
【答案】 （1）如图所示
（2）100 2910
【解析】
（1）R 的电阻比较小，所以R 与表头并联构成大量程的的电流表，R 的阻值比较大，与改装后的电流表
1 1 2
串联可充当大量程的电压表，设计电路图如图所示;
改装电流表需要并联一个电阻，要改装1mA的电流表需要并联的电阻 ，所
以选用与变阻箱R 并联，并联后的总电阻为 ；要改装3V电压表需要串联电阻，串联电阻的阻值
1为
