第33 讲 实验：练习使用多用电表
目录
01 考情解码·命题预警...............................................................................................................................2
02 体系构建·思维可视...............................................................................................................................3
03 核心突破·靶向攻坚...............................................................................................................................4
考点一 多用电表的原理及使用 ..................................................................................................4
知识点1 多用电表的构造及原理...............................................................................................4
知识点2 多用电表的使用........................................................................................................4
考向1 多用电表的原理与读数.....................................................................................................5
考向2 多用电表的使用...............................................................................................................8
考点二 欧姆表的原理及应用 ....................................................................................................10
知识点 欧姆表的原理及应用.....................................................................................................10
考向 欧姆表的应用
...............................................................................................................11
考点三 多用电表的应用 ...........................................................................................................14
知识点1 探究黑箱问题.............................................................................................................14
知识点2 测二极管的正、反向电阻...........................................................................................16
知识点3 电路故障问题.............................................................................................................17
考向1 探究黑箱问题.................................................................................................................19
考向2 测二极管的正、反向问题.............................................................................................20
考向3 电路故障问题.............................................................................................................20
04 真题溯源·考向感知.............................................................................................................................20
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

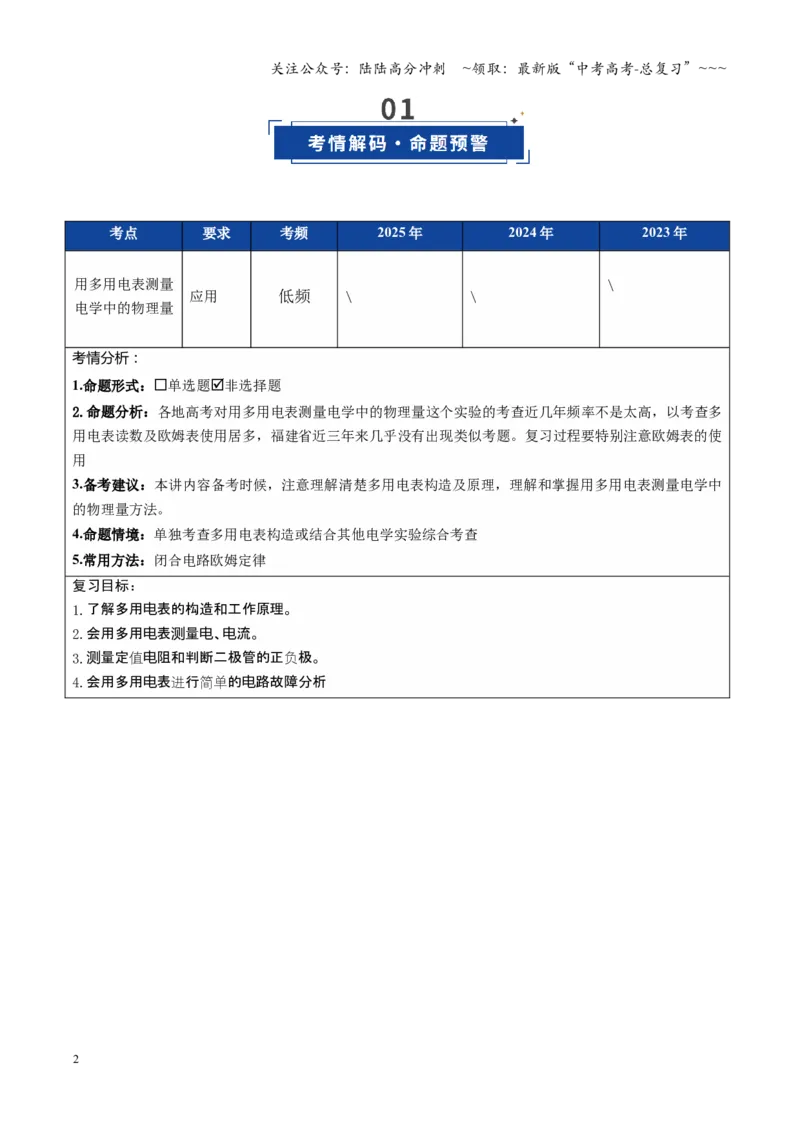

考点
要求
考频
2025 年
2024 年
2023 年
用多用电表测量
电学中的物理量
应用
低频
\
\
\
考情分析：
1.命题形式：单选题非选择题
2.命题分析：各地高考对用多用电表测量电学中的物理量这个实验的考查近几年频率不是太高，以考查多
用电表读数及欧姆表使用居多，福建省近三年来几乎没有出现类似考题。复习过程要特别注意欧姆表的使
用
3.备考建议：本讲内容备考时候，注意理解清楚多用电表构造及原理，理解和掌握用多用电表测量电学中
的物理量方法。
4.命题情境：单独考查多用电表构造或结合其他电学实验综合考查
5.常用方法：闭合电路欧姆定律
复习目标：
1.了解多用
表的构造和工作原理。
电
2.会用多用
表
量
、
流。
电
测
电电
3.
量定
阻和判断二极管的正
极。
测
电
值
负
4.会用多用
表
行
的
路故障分析
电
电
进
简单
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

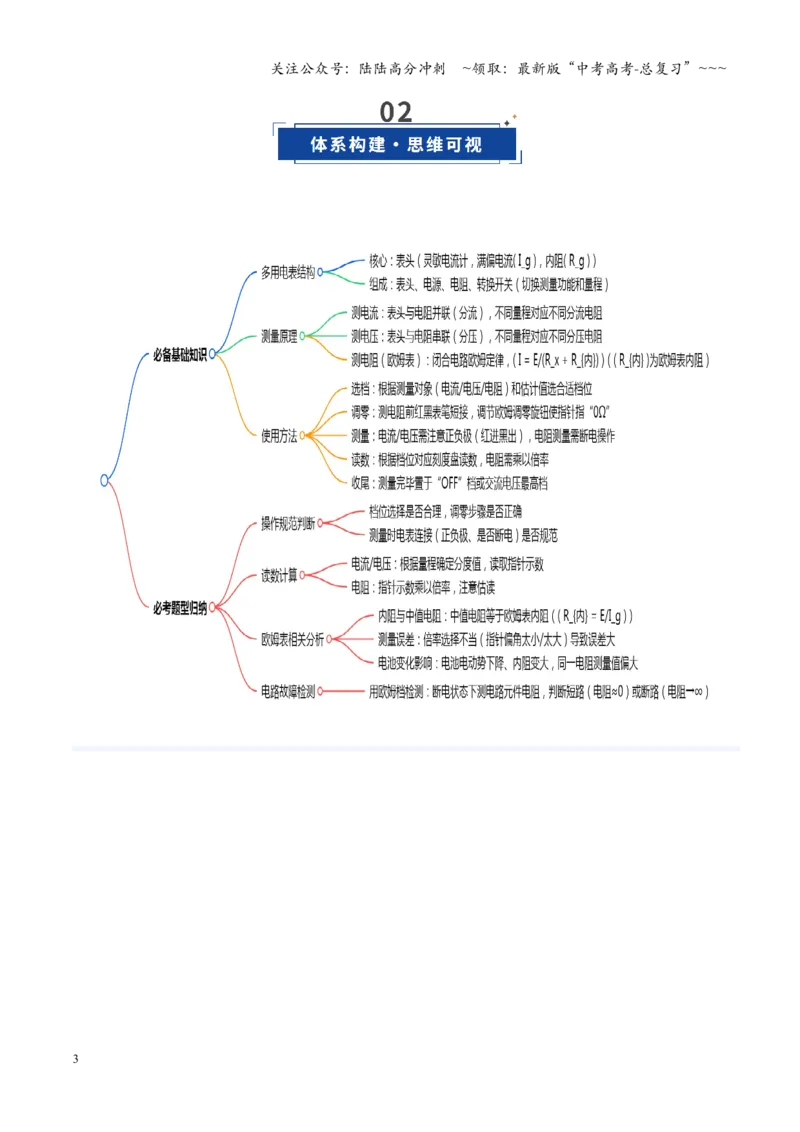

3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

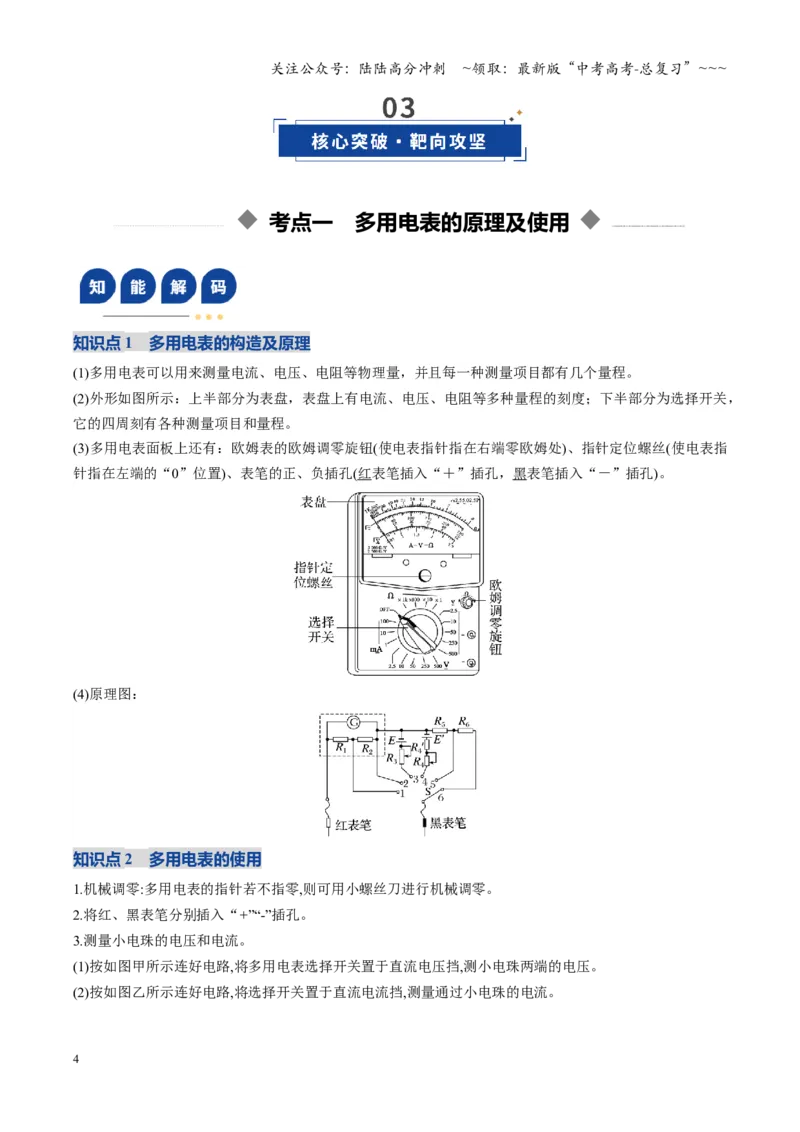

考点一 多用电表的原理及使用
知识点1 多用电表的构造及原理
(1)多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程。
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，
它的四周刻有各种测量项目和量程。
(3)多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指
针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
(4)原理图：
知识点2 多用电表的使用
1.机械调零:多用电表的指针若不指零,则可用小螺丝刀进行机械调零。
2.将红、黑表笔分别插入“+”“-”插孔。
3.测量小电珠的电压和电流。

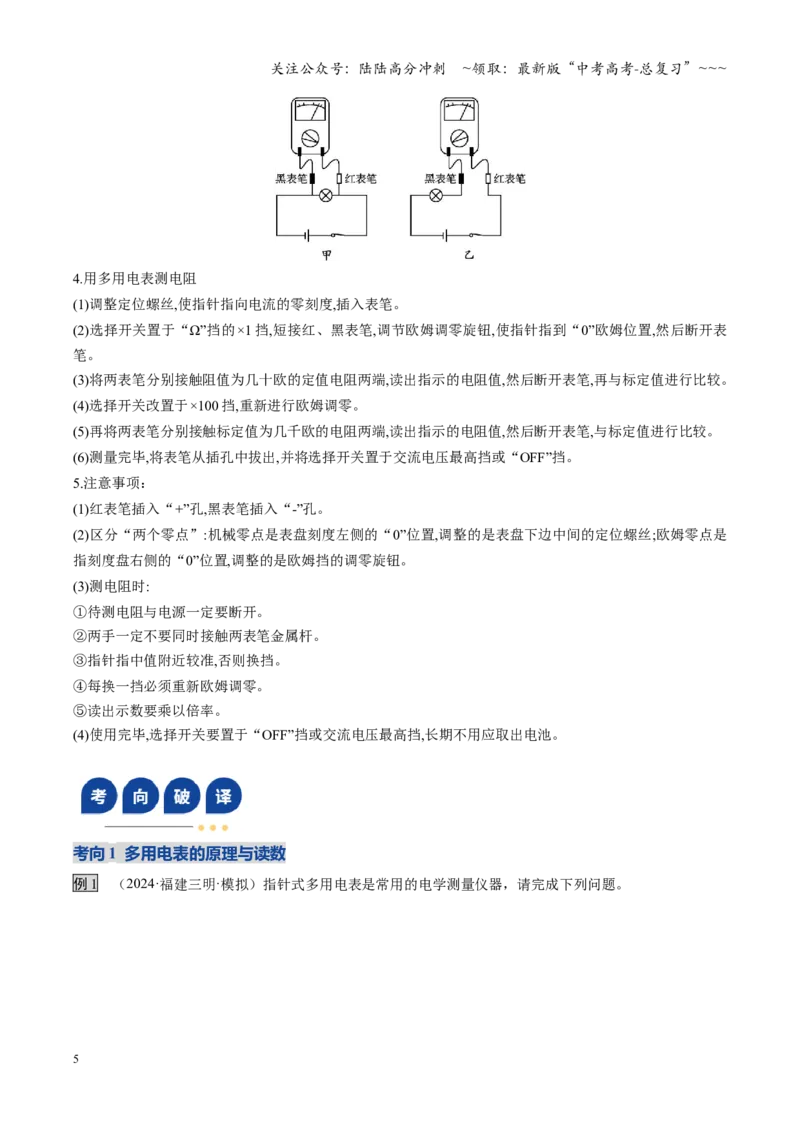

(1)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小电珠两端的电压。
(2)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小电珠的电流。
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
4.用多用电表测电阻
(1)调整定位螺丝,使指针指向电流的零刻度,插入表笔。
(2)选择开关置于“Ω”挡的×1 挡,短接红、黑表笔,调节欧姆调零旋钮,使指针指到“0”欧姆位置,然后断开表
笔。
(3)将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。
(4)选择开关改置于×100 挡,重新进行欧姆调零。
(5)再将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。
(6)测量完毕,将表笔从插孔中拔出,并将选择开关置于交流电压最高挡或“OFF”挡。
5.注意事项：
(1)红表笔插入“+”孔,黑表笔插入“-”孔。
(2)区分“两个零点”:机械零点是表盘刻度左侧的“0”位置,调整的是表盘下边中间的定位螺丝;欧姆零点是
指刻度盘右侧的“0”位置,调整的是欧姆挡的调零旋钮。
(3)测电阻时:
①待测电阻与电源一定要断开。
②两手一定不要同时接触两表笔金属杆。
③指针指中值附近较准,否则换挡。
④每换一挡必须重新欧姆调零。
⑤读出示数要乘以倍率。
(4)使用完毕,选择开关要置于“OFF”挡或交流电压最高挡,长期不用应取出电池。
考向1 多用电表的原理与读数
例1 （2024·福建三明·模拟）指针式多用电表是常用的电学测量仪器，请完成下列问题。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

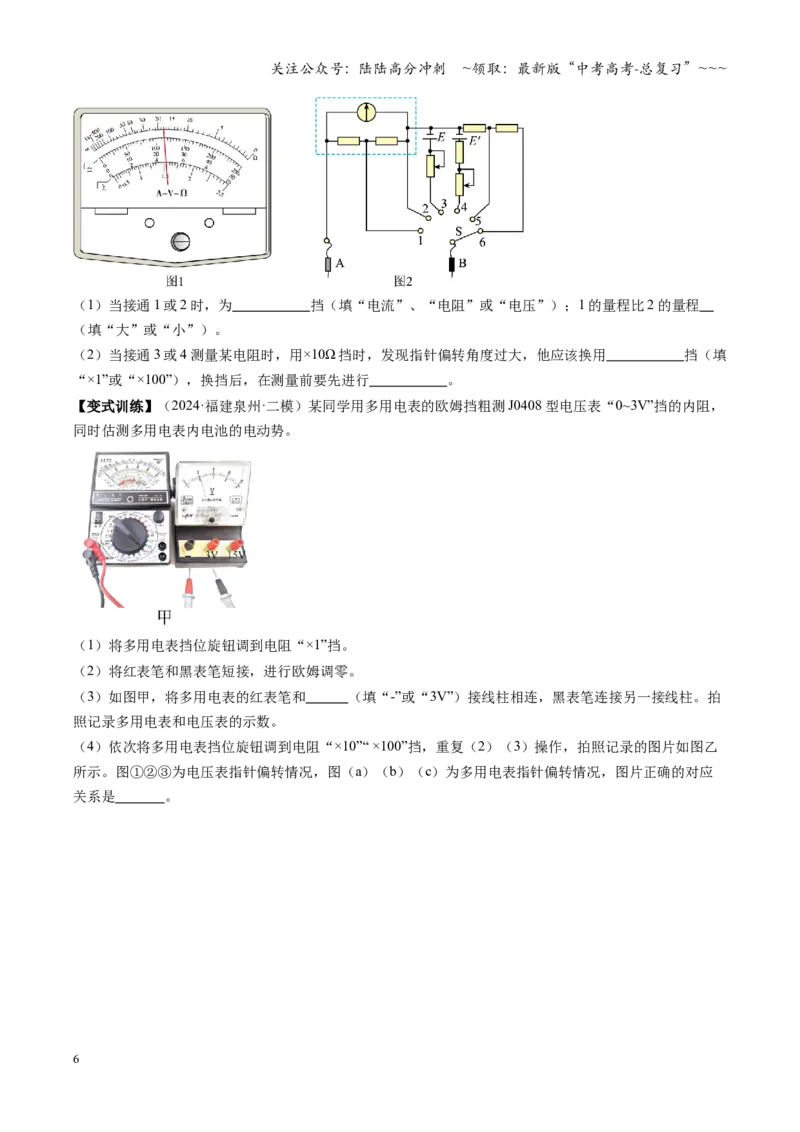

（1）当接通1 或2 时，为 挡（填“电流”、“电阻”或“电压”）；1 的量程比2 的量程
（填“大”或“小”）。
（2）当接通3 或4 测量某电阻时，用×10Ω 挡时，发现指针偏转角度过大，他应该换用 挡（填
“×1”或“×100”），换挡后，在测量前要先进行 。
【变式训练】（2024·福建泉州·二模）某同学用多用电表的欧姆挡粗测J0408 型电压表“0~3V”挡的内阻，
同时估测多用电表内电池的电动势。
（1）将多用电表挡位旋钮调到电阻“×1”挡。
（2）将红表笔和黑表笔短接，进行欧姆调零。
（3）如图甲，将多用电表的红表笔和 （填“-”或“3V”）接线柱相连，黑表笔连接另一接线柱。拍
照记录多用电表和电压表的示数。

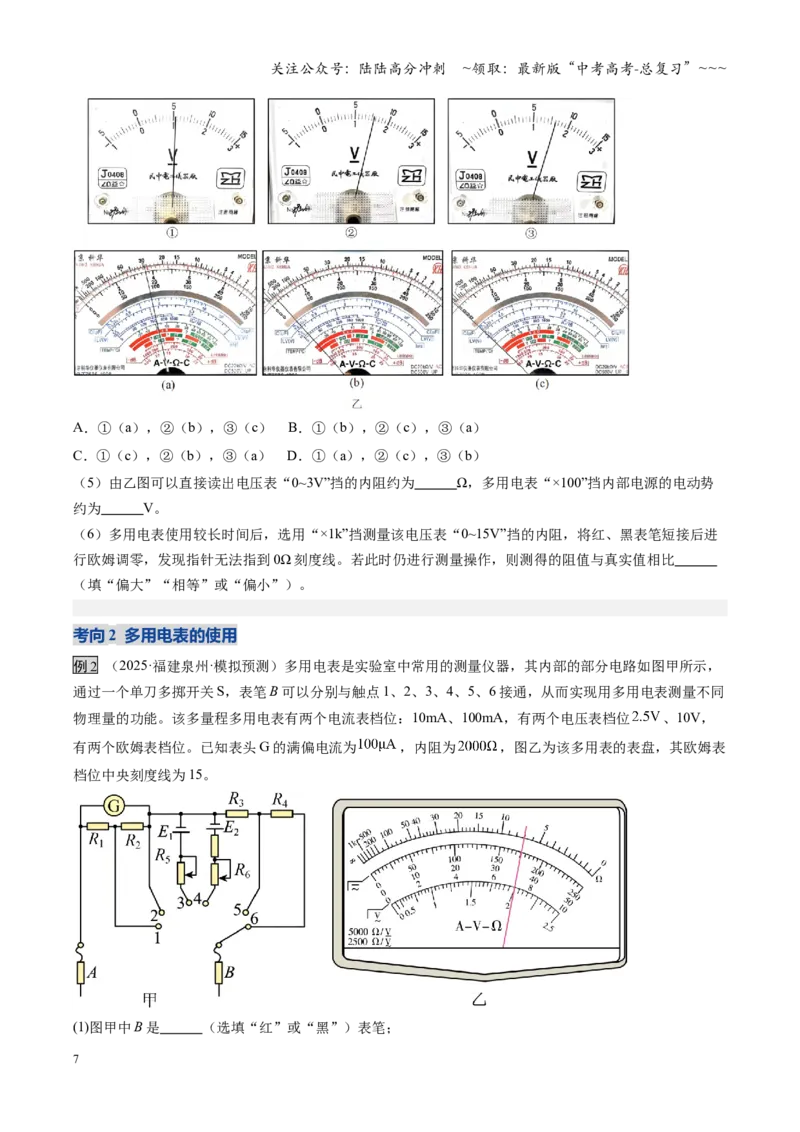

（4）依次将多用电表挡位旋钮调到电阻“×10”“ ×100”挡，重复（2）（3）操作，拍照记录的图片如图乙
所示。图①②③为电压表指针偏转情况，图（a）（b）（c）为多用电表指针偏转情况，图片正确的对应
关系是 。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．①（a），②（b），③（c） B．①（b），②（c），③（a）
C．①（c），②（b），③（a） D．①（a），②（c），③（b）
（5）由乙图可以直接读出电压表“0~3V”挡的内阻约为 Ω，多用电表“×100”挡内部电源的电动势
约为 V。
（6）多用电表使用较长时间后，选用“×1k”挡测量该电压表“0~15V”挡的内阻，将红、黑表笔短接后进
行欧姆调零，发现指针无法指到0Ω 刻度线。若此时仍进行测量操作，则测得的阻值与真实值相比
（填“偏大”“相等”或“偏小”）。
考向2 多用电表的使用
例2 （2025·福建泉州·模拟预测）多用电表是实验室中常用的测量仪器，其内部的部分电路如图甲所示，
通过一个单刀多掷开关S，表笔B 可以分别与触点1、2、3、4、5、6 接通，从而实现用多用电表测量不同
物理量的功能。该多量程多用电表有两个电流表档位：10mA、100mA，有两个电压表档位
、10V，
有两个欧姆表档位。已知表头G 的满偏电流为
，内阻为
，图乙为该多用表的表盘，其欧姆表
档位中央刻度线为15。
(1)图甲中B 是 （选填“红”或“黑”）表笔；
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(2)当S 接触点 （选填“1”“2”“3”“4”“5”或“6”）时对应多用电表
挡。
(3)测量未知电阻时，将图甲中S 接触点3。已知电源电动势
，则使用这个欧姆表档位测量一个未
知电阻时，经过正确操作后，指针处于图乙所示的位置，那么该被测电阻的阻值为
。
(4)将图甲中S 接触点4，使其档位是S 接触点3 时倍率的10 倍，那么电源的电动势
。
(5)多用电表长时间没用，重新拿出来使用时，两表笔短接后，发现指针会偏转，但欧姆表档位无法进行欧
姆调零，你认为可能的原因是 （只要写出一条理由即可）。
【变式训练】（2023·福建泉州·模拟预测）某同学用多用电表做了以下两个实验：

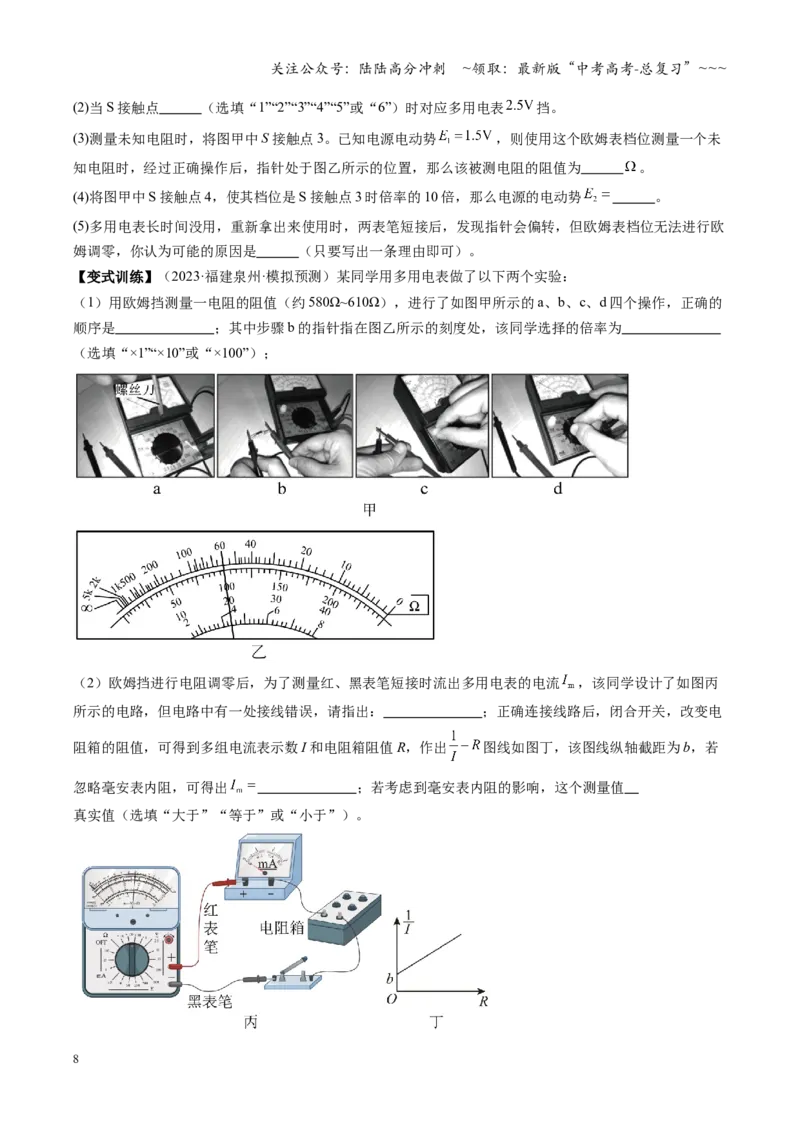

（1）用欧姆挡测量一电阻的阻值（约580Ω~610Ω），进行了如图甲所示的a、b、c、d 四个操作，正确的
顺序是 ；其中步骤b 的指针指在图乙所示的刻度处，该同学选择的倍率为
（选填“×1”“×10”或“×100”）；
（2）欧姆挡进行电阻调零后，为了测量红、黑表笔短接时流出多用电表的电流
，该同学设计了如图丙
所示的电路，但电路中有一处接线错误，请指出： ；正确连接线路后，闭合开关，改变电
阻箱的阻值，可得到多组电流表示数I 和电阻箱阻值R，作出
图线如图丁，该图线纵轴截距为b，若
忽略毫安表内阻，可得出
；若考虑到毫安表内阻的影响，这个测量值
真实值（选填“大于”“等于”或“小于”）。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考点二 欧姆表的原理及应用

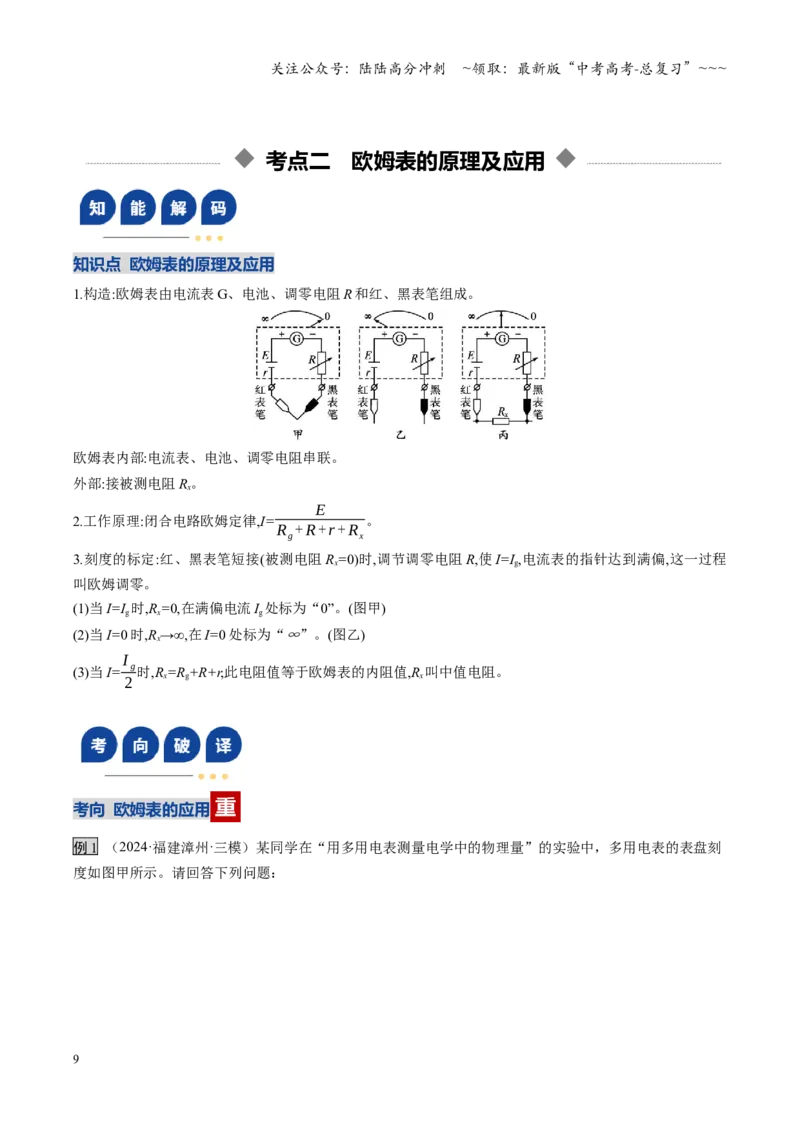

知识点 欧姆表的原理及应用
1.构造:欧姆表由电流表G、电池、调零电阻R 和红、黑表笔组成。
欧姆表内部:电流表、电池、调零电阻串联。
外部:接被测电阻Rx。
2.工作原理:闭合电路欧姆定律,I=
E
Rg+ R+r + Rx
。
3.刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程
叫欧姆调零。
(1)当I=Ig时,Rx=0,在满偏电流Ig处标为“0”。(图甲)
(2)当I=0 时,Rx→∞,在I=0 处标为“∞”。(图乙)
(3)当I=I g
2 时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫中值电阻。
考向 欧姆表的应用
例1 （2024·福建漳州·三模）某同学在“用多用电表测量电学中的物理量”的实验中，多用电表的表盘刻
度如图甲所示。请回答下列问题：
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)要测量一阻值约为
的定值电阻，下列操作正确的是 。（填正确答案标号）
A．将选择开关旋转到欧姆挡“
”倍率处
B．欧姆调零时，应使指针与表盘左边“0”刻度线对齐
C．测量电阻时，用双手抓紧表笔与电阻接触处
D．测量完成后，将选择开关旋转到直流电压最高挡
(2)按正确步骤操作测量另一定值电阻
的阻值时，选择开关旋转到欧姆挡“
”倍率处，表盘指针指在
图甲所示的位置，则
Ω；若欧姆挡“
”倍率的电路原理图简化为图乙，电流表的量程为
，已知欧姆挡表盘的中心刻度值为15，则所用的干电池的电动势为 V。
【变式训练1】（2024·福建三明·一模）多用电表测未知电阻阻值的电路如图甲所示，电池的电动势为E、
内阻为r，
为调零电阻，
为表头内阻，电路中电流I 与待测电阻的阻值
关系图像如图乙所示（用
表示调零电阻有效阻值）。
(1)则该图像的函数关系式为 （用已知量表示）。
(2)下列根据图乙中
图线做出的解释或判断中正确的是________。（填选项代号）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆调零的实质是通过调节
，使
时电路中的电流
C．
越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左疏右密
D．测量中，当
的阻值为图乙中的
时，指针位于表盘中央位置的左侧
(3)某同学想通过另一个多用电表中的欧姆挡，直接去测量某电压表（量程0~10V）的内阻（大约为几十千
欧），欧姆挡的选择开关拨至倍率 挡（选填“×1”“×1k”或“×10k”）。先将红、黑表笔短接调零
后，欧姆表示数如图丙所示，则欧姆表的读数为 。
【变式训练2】（2025·福建福州·模拟）图甲为一个简单的多用电表的电路图，其中电源的电动势
E=1.5V、内阻r=1.0Ω，电流表内阻Rg=10Ω、满偏电流Ig=100mA。该多用电表表盘如图乙所示，C 为最上
排刻度线的中间刻度。
(1)图甲中接A 接线柱的应为 表笔（填“红”或“黑”）
(2)若选择开关接“1”，指针指在图乙所示位置时示数为 mA。
(3)若选择开关接“3”，该多用电表为量程50V 的电压表，图甲中电阻R2= Ω。
(4)若选择开关接“2”，该多用电表可用来测电阻，C 刻度应标为
。
考点三 多用电表的应用
知识点1 探究黑箱问题
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
知识点2 测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大。
(2)用欧姆挡判断二极管的正负极
将多用电表欧姆调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管的
负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图乙)。
知识点3 电路故障问题
1.断路故障的检测方法
(1)用直流电压挡
将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏。
(2)用直流电流挡
将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路。
(3)用欧姆挡检测
将各元件与电源断开，然后接到红、黑表笔间，若有阻值说明元件完好，若电阻无穷大说明此元件断路。
2.短路故障的检测方法
(1)将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电
路不被短路或不完全被短路。
(2)用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路。
判断目的
应用挡位
现 象
电源
电压挡
两接线柱正、反接时均无示数,说明无电源
电阻
欧姆挡
两接线柱正、反接时示数相同
二极管
欧姆挡
正接时示数很小,反接时示数很大
电容器
欧姆挡
指针先指“0”后逐渐增大到“∞”,且越来越慢
电感线圈
欧姆挡
示数由“∞”逐渐减小到某一较小固定示数
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考向1 探究黑箱问题
例1 有一个电学黑箱面板上有三个接线柱A、B 和C，已知黑箱内只有两个元件，且两个接线柱间只接一
个元件，某小组同学进行了如下的操作：
（1）用多用电表的直流电压挡在任意两点间测量，均无示数，说明箱内无电源；
（2）用多用电表的欧姆挡测量：①红、黑表笔在A、B 间测量，阻值约为60Ω，反接阻值也约为60Ω，表
明A、B 间有一阻值约为60Ω 的定值电阻；②红、黑表笔在A、C 间测量，指针迅速偏转较大角度后，又
慢慢回到阻值无穷大处，反接也是这种现象；③红、黑表笔在B、C 间测量，指针迅速偏转较大角度后，
又慢慢回到阻值无穷大处，反接也是这种现象。表明黑箱内除定值电阻外，另一元件为 。（选
填“二极管”、“电容”或“电感”）
（3）该小组同学进一步用伏安法测定A、B 间电阻的阻值
，实验室提供的器材料如下：
电源E（电动势约为3V）
电流表
（量程为0～0.6A，内阻约为0.1Ω）
电流表
（量程为0～0.06A，内阻约为0.5Ω）
电压表V（量程为0～3V，内阻约为1kΩ）
滑动变阻器R（阻值范围0～10Ω）开关S 及导线若干。
为减小误差和操作方便，电流表应选用 （选填“
”或“
”），滑动变阻器采用接
法（选填“分压”或“限流”），测量电路采用电流表 法（选填“内接”或“外接”）。
考向2 测二极管正、反向问题
例2 （2024·福建福州·模拟练习）利用实验室的指针式多用电表研究如下问题。
（1）关于多用电表的使用，下列操作正确的是( )
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
A．测电压时，图甲连接方式红、黑表笔接法正确
B．测电流时，应按图乙连接方式测量
C．测电阻时，可以按图丙连接方式测量
D．测二极管的反向电阻时，应按图丁连接方式测量
（2）某同学用多用电表“
”指测量某电阻R 时，操作步骤正确，发现表头指针偏转角度过小，为了较
准确地进行测量，则应将选择开关置于 挡。（选填“
”、“
”或“
”）
（3）如图所示是一个简单的欧姆表电路示意图，其中电流表满偏电流为500μA，内阻为100Ω，电池电动
势为1.5V，内阻为1Ω；变阻器
最大阻值为5000Ω。
欧姆表使用一段时间后电池老化，电动势下降到1.45V、内阻增大到4Ω，但仍可调零，正确操作后，测量
另一个定值电阻，欧姆表读数为300Ω，则这个电阻的实际阻值应为 Ω。
【变式训练】（2025·海南·三模）某实验小组欲将电流表G（量程为0~3mA）改装为欧姆表。实验器材有：
电动势为1.5V 的干电池1 节、滑动变阻器（阻值范围为
）等。将它们按如图2 所示连接。
(1)将红黑表笔短接，调节滑动变阻器使电流表满偏，此时欧姆表表头内阻为
。
(2)用改装后的欧姆表测量某小功率锗二极管的正向电阻时（该二极管正向电阻
，反向电阻极
大），应该将改装后的欧姆表的 （选填“红”或“黑”）表笔与二极管的a 端相连，电流表示数如
图3 所示，可得二极管的正向电阻为
（结果保留1 位小数）。
考向3 电路故障问题
例3 多用电表是一种重要的电路检测工具，其用途很广。
（1）以下是某研究性学习小组利用一个量程为15V 的电压表测多用电表红、黑两表笔之间的输出电压，
同时又从多用电表读出电压表的内电阻。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
①用多用电表测量电压表的内阻。先把多用电表的选择开关旋到“
”挡，将红、黑表笔短接，然后进
行 （填“机械调零”或“欧姆调零”）；
②将欧姆表的两表笔与电压表的两接线柱相接，测量时发现多用电表的指针偏角很小，则应把选择开关旋
到 （填“
”或“
”）挡后重新调零；
③再次测量时多用电表的示数如图甲所示，所测电压表的内电阻为
。
（2）用多用电表检查电路故障。电路如图乙所示，该电路用标称值12V 的蓄电池为电源，导线及其连接
完好，使用多用表直流50V 挡检测故障。
将黑表笔接在c 点，用红表笔分别探测电路的a、b 点。
①断开开关，红表笔接a 点时多用表指示如图丙所示，读数为 V，说明 正常；（选填：
蓄电池、保险丝、开关、小灯泡）
②红表笔接b 点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图丙相同，可判定发生故障
的器件是 。（选填：蓄电池、保险丝、开关、小灯泡）
【变式训练】将电池、开关和灯泡组成串联电路，如图所示。闭合开关时，发现灯泡不发光。为了寻找故
障原因，某同学在闭合开关且不拆开导线的情况下，用多用电表2.5V 直流电压挡进行检测。他将红表笔与
接线柱A 接触并保持不动，用黑表笔分别接触接线柱B、C、D、E、F。他发现，当黑表笔接触B、C、D
时，示数为1.50V；黑表笔接触E、F 时，示数为0。若该电路中只存在一处故障，则灯泡不发光的原因可
能是（ ）
A．灯泡短路
B．开关接触不良
C．DE 间导线断路
D．AF 间导线断路
（2025·黑吉辽蒙卷·高考真题）在测量某非线性元件的伏安特性时，为研究电表内阻对测量结果的影响，
某同学设计了如图（a）所示的电路。选择多用电表的直流电压挡测量电压。实验步骤如下：
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
①滑动变阻器滑片置于适当位置，闭合开关；
②表笔分别连a、b 接点，调节滑片位置，记录电流表示数I 和a、b 间电压
；
③表笔分别连a、c 接点，调节滑片位置，使电流表示数仍为I，记录a、c 间电压
；
④表笔分别连b、c 接点，调节滑片位置，使电流表示数仍为I，记录b、c 间电压
，计算
；
⑤改变电流，重复步骤②③④，断开开关。
作出
、
及
曲线如图（b）所示。
回答下列问题：
(1)将多用电表的红、黑表笔插入正确的插孔，测量a、b 间的电压时，红表笔应连 接点（填“a”
或“b”）；
(2)若多用电表选择开关旋转到直流电压挡“
”位置，电表示数如图（c）所示，此时电表读数为
V（结果保留三位小数）；
(3)图（b）中乙是 （填“
”或“
”）曲线；
(4)实验结果表明，当此元件阻值较小时， （填“甲”或“乙”）曲线与
曲线更接
近。
