一级建造师
主讲老师：姜涛
一懂 · 二炼 · 三实战识 图 的 重 要 性 与 应 用 领 域
1 . 1
2

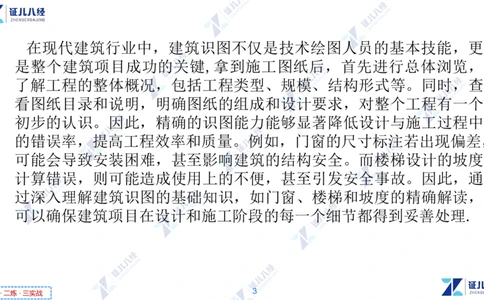

一懂 · 二炼 · 三实战在现代建筑行业中，建筑识图不仅是技术绘图人员的基本技能，更
是整个建筑项目成功的关键,拿到施工图纸后，首先进行总体浏览，
了解工程的整体概况，包括工程类型、规模、结构形式等。同时，查
看图纸目录和说明，明确图纸的组成和设计要求，对整个工程有一个
初步的认识。因此，精确的识图能力能够显著降低设计与施工过程中
的错误率，提高工程效率和质量。例如，门窗的尺寸标注若出现偏差，
可能会导致安装困难，甚至影响建筑的结构安全。而楼梯设计的坡度
计算错误，则可能造成使用上的不便，甚至引发安全事故。因此，通
过深入理解建筑识图的基础知识，如门窗、楼梯和坡度的精确解读，
可以确保建筑项目在设计和施工阶段的每一个细节都得到妥善处理.
3

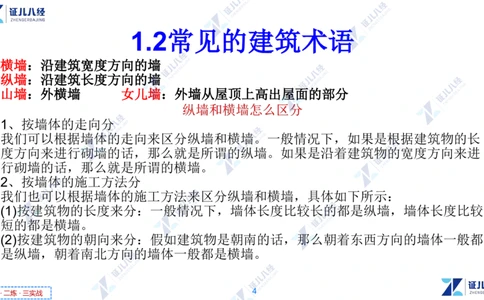

一懂 · 二炼 · 三实战常见的建筑术语
1.2

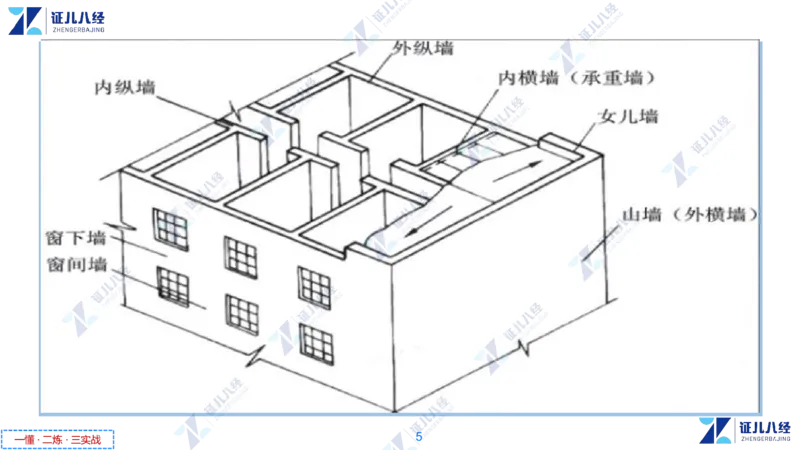

横墙：沿建筑宽度方向的墙
纵墙：沿建筑长度方向的墙
山墙：外横墙 女儿墙：外墙从屋顶上高出屋面的部分
、按墙体的走向分
1
我们可以根据墙体的走向来区分纵墙和横墙。一般情况下，如果是根据建筑物的长
度方向来进行砌墙的话，那么就是所谓的纵墙。如果是沿着建筑物的宽度方向来进
行砌墙的话，那么就是所谓的横墙。
、按墙体的施工方法分
2
我们也可以根据墙体的施工方法来区分纵墙和横墙，具体如下所示：
按建筑物的长度来分：一般情况下，墙体长度比较长的都是纵墙，墙体长度比较
(1)
短的都是横墙。
按建筑物的朝向来分：假如建筑物是朝南的话，那么朝着东西方向的墙体一般都
(2)
是纵墙，朝着南北方向的墙体一般都是横墙。
4
一懂 · 二炼 · 三实战5

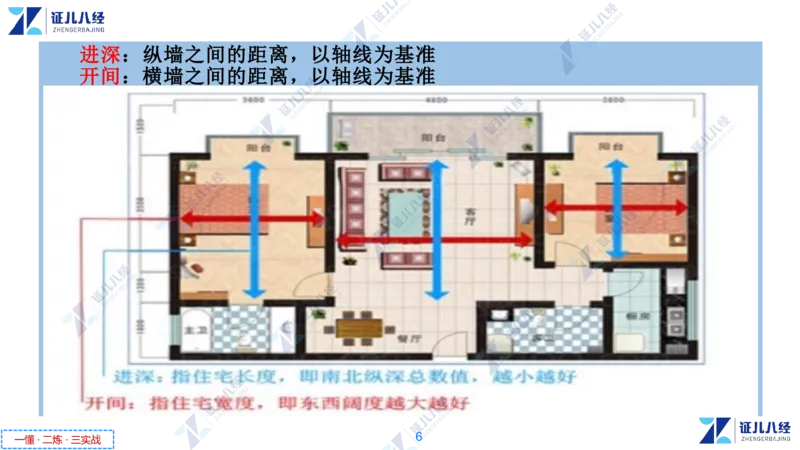

一懂 · 二炼 · 三实战进深：纵墙之间的距离，以轴线为基准
开间：横墙之间的距离，以轴线为基准
6
一懂 · 二炼 · 三实战净高： 构件下表面与地坪（楼地板）的高度差
建筑面积：建筑所占面积×层数
使用面积：房间内的净面积
交通面积：建筑物中用于通行的面积
构件面积：建筑构件所占用的面积
绝对标高 青岛市外黄海海平面年平均高度为+0.000
——
标高
相对标高 建筑物底层室内地坪为+0.000标高
——
建筑高度：建筑物室外地面到其檐口或屋面面层的高度，
屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等
不计入建筑高度。
7
一懂 · 二炼 · 三实战一、建筑总平面图
形成与用途
、形成 将新建工程四周一定范围内的新建、拟建、原有和需拆除的建筑物、构筑
1
物及其周围的地形、地物，用直接正投影法和相应的图例画出的图样，即建筑总平
面布置图，简称总平面图。
、用途 表达建筑的总体布局及其与周围环境的关系，是新建筑定位、放线及布置
2
施工现场的依据。
、图示特点 在画有等高线或坐标方格网的地形图上图示新设计、未来扩建的，以
3
及原有的建筑、道路、绿化等。
比例 常用的比例： ∶ 、 ∶ 、 ∶
(1) 1 500 1 1000 1 2000
图例
(2)
图线
(3)
标注
(4)
8
一懂 · 二炼 · 三实战小练习：坡度比例法如何计算放坡长度
9
一懂 · 二炼 · 三实战一、建筑总平面图
总平面图的识读
看图名、比例、图例及有关的文字说明
1.
了解工程的用地范围、地形地貌和周围环境情况
2.
了解拟建房屋的平面位置和定位依据
3.
了解拟建房屋的朝向和主要风向
4.
了解道路交通及管线布置情况
5.
了解绿化、美化的要求和布置情况
6.
10

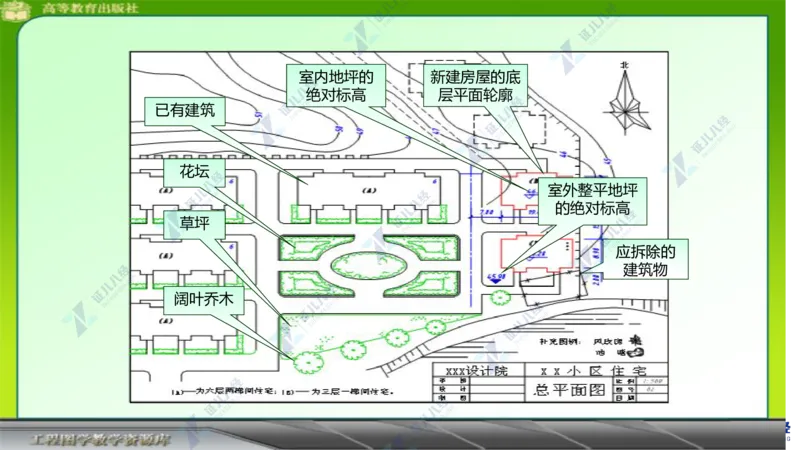

一懂 · 二炼 · 三实战室内地坪的 新建房屋的底
绝对标高 层平面轮廓
已有建筑
花坛
室外整平地坪
的绝对标高
草坪
应拆除的
建筑物
阔叶乔木
11
一懂 · 二炼 · 三实战二、建筑平面图的形成和用途
12
一懂 · 二炼 · 三实战、建筑平面图的形成
1
假想用一水平面剖切平面，沿着房屋各层窗台以上洞口处将房屋切开，移去剖切
平面以上部分，向下投影所作的水平剖面图，称为建筑平面图。
13

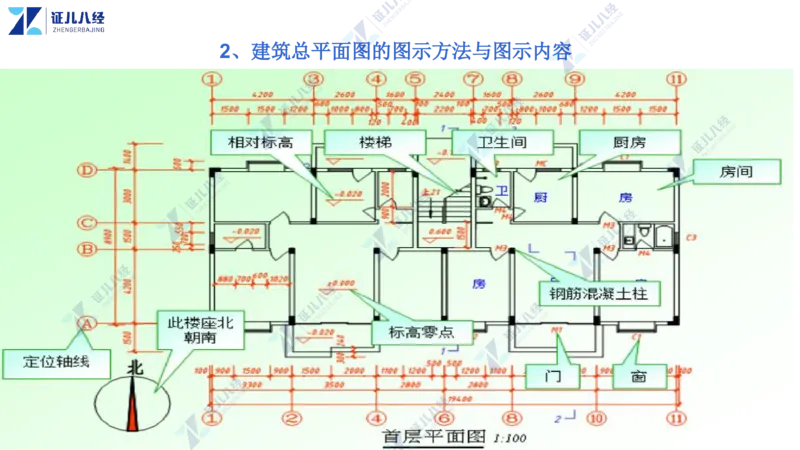

一懂 · 二炼 · 三实战、建筑总平面图的图示方法与图示内容
2
14

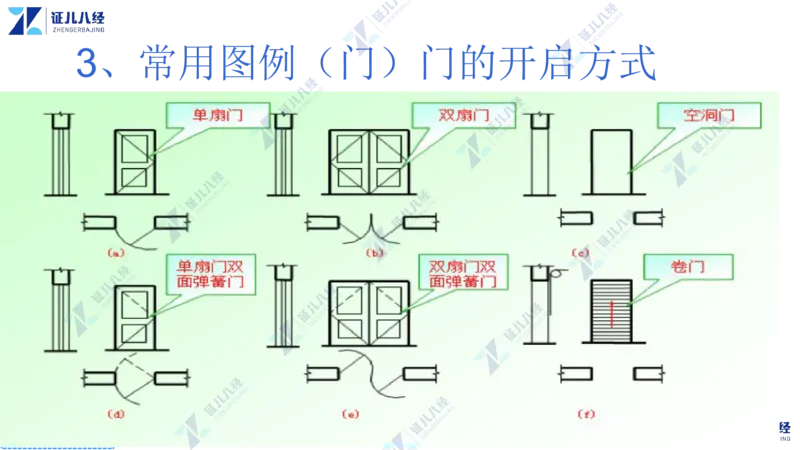

一懂 · 二炼 · 三实战、常用图例（门）门的开启方式
3
15

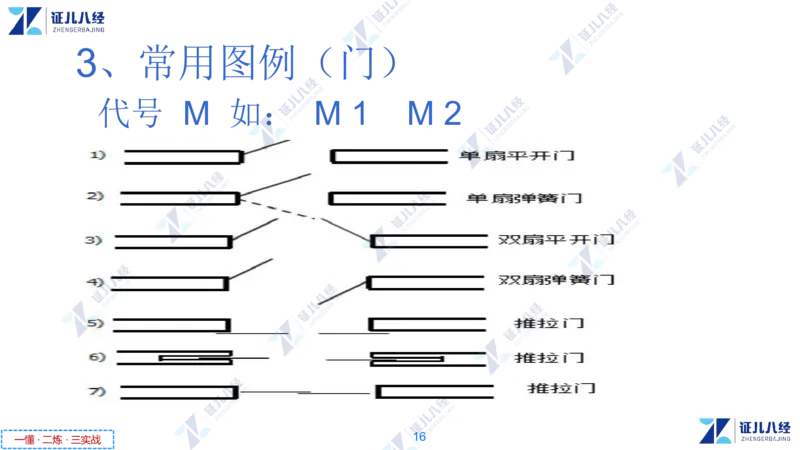

一懂 · 二炼 · 三实战、常用图例（门）
3
代号 如：
M M 1 M 2
16
一懂 · 二炼 · 三实战M0821代表这是一个宽80
厘米，高2米1的门，M就
是门的意思，08这前两位
数代表宽，21后两位数代
表高。门旁的弧线叫开启
线，指向的方向代表门的
开启方向
17

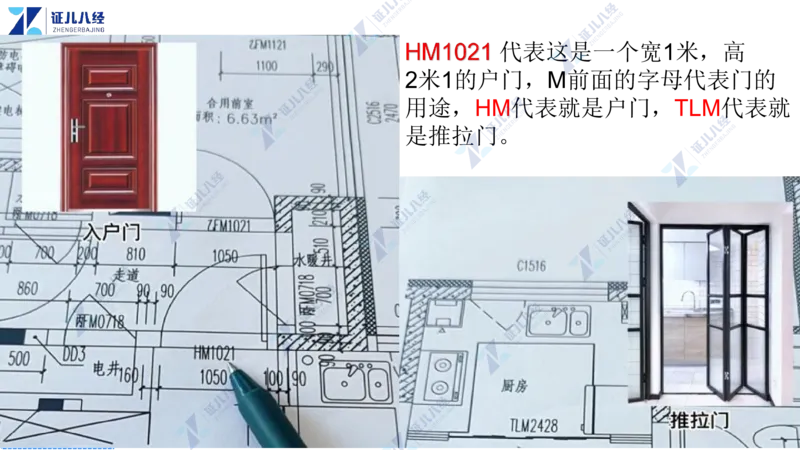

一懂 · 二炼 · 三实战代表这是一个宽 米，高
1
米 的户门， 前面的字母代表门的
2 1 M
用途， 代表就是户门， 代表就
HM TLM
是推拉门。
18

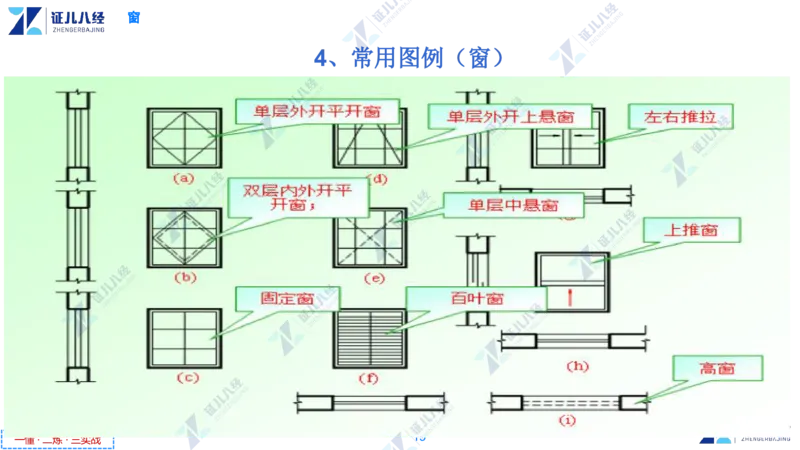

一懂 · 二炼 · 三实战窗
、常用图例（窗）
4
19

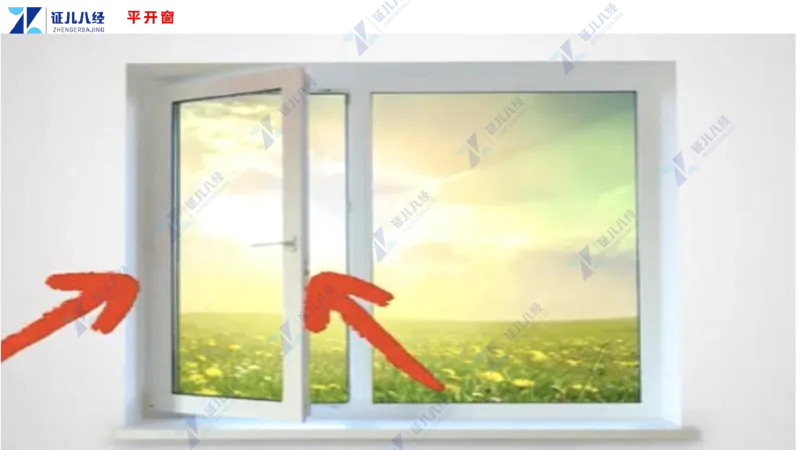

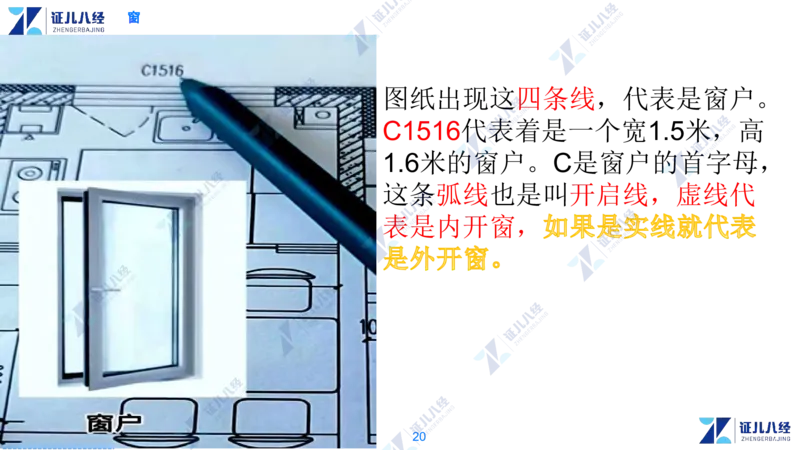

一懂 · 二炼 · 三实战窗
图纸出现这四条线，代表是窗户。
代表着是一个宽 米，高
C1516 1.5
米的窗户。 是窗户的首字母，
1.6 C
这条弧线也是叫开启线，虚线代
表是内开窗，
20

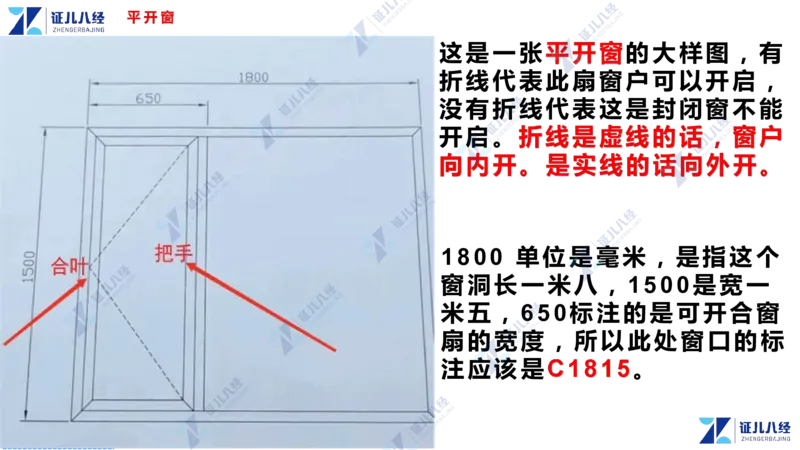

一懂 · 二炼 · 三实战这 是 一 张 的 大 样 图 ， 有
折 线 代 表 此 扇 窗 户 可 以 开 启 ，
没 有 折 线 代 表 这 是 封 闭 窗 不 能
开 启 。
单 位 是 毫 米 ， 是 指 这 个
1 8 0 0
窗 洞 长 一 米 八 ， 是 宽 一
1 5 0 0
米 五 ， 标 注 的 是 可 开 合 窗
6 5 0
扇 的 宽 度 ， 所 以 此 处 窗 口 的 标
注 应 该 是 。
21
一懂 · 二炼 · 三实战22
一懂 · 二炼 · 三实战楼梯建筑图
5.

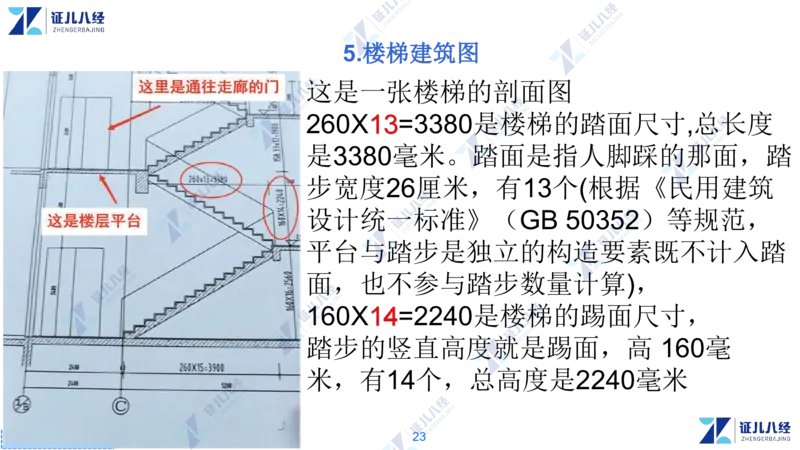

这是一张楼梯的剖面图
是楼梯的踏面尺寸 总长度
260X =3380 ,
是 毫米。踏面是指人脚踩的那面，踏
3380
步宽度 厘米，有 个 根据《民用建筑
26 13 (
设计统一标准》（ ）等规范，
GB 50352
平台与踏步是独立的构造要素既不计入踏
面，也不参与踏步数量计算 ，
)
是楼梯的踢面尺寸，
160X =2240
踏步的竖直高度就是踢面，高 毫
160
米，有 个，总高度是 毫米
14 2240
23

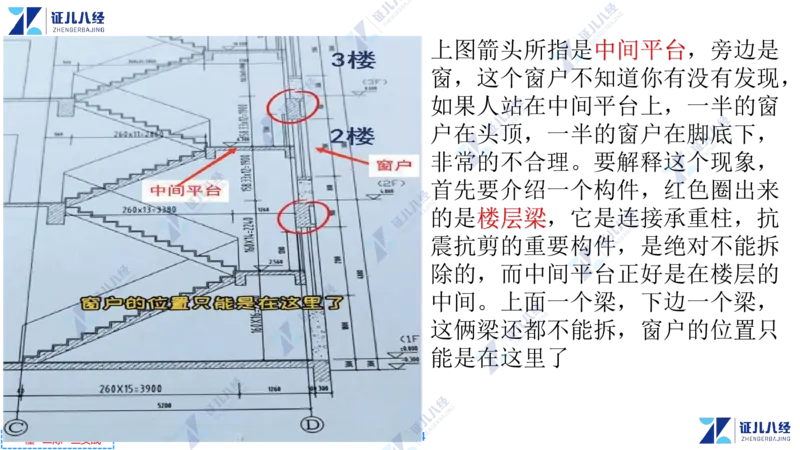

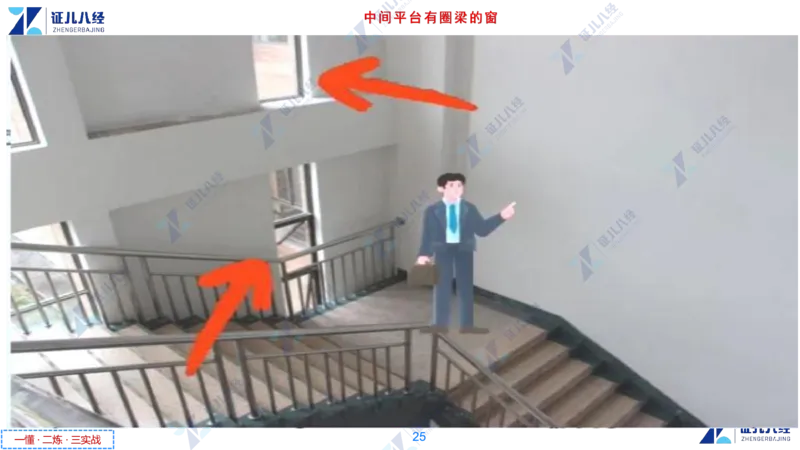

一懂 · 二炼 · 三实战上图箭头所指是 ，旁边是
窗，这个窗户不知道你有没有发现，
如果人站在中间平台上，一半的窗
户在头顶，一半的窗户在脚底下，
非常的不合理。要解释这个现象，
首先要介绍一个构件，红色圈出来
的是 ，它是连接承重柱，抗
震抗剪的重要构件，是绝对不能拆
除的，而中间平台正好是在楼层的
中间。上面一个梁，下边一个梁，
这俩梁还都不能拆，窗户的位置只
能是在这里了
24
一懂 · 二炼 · 三实战25
一懂 · 二炼 · 三实战门、窗及楼梯作为建筑设计中的关键构件，不仅承载
着建筑功能的实现，更是体现建筑美学与实用性结合
的重要元素。通过对其结构形式、构造要点以及识图
方法的解析，我们可以更加直观地理解建筑图纸的核
心内容。在实践中，只有熟练掌握这些基础知识，才
能更高效地与设计、施工环节对接，为建筑的安全性、
舒适性和美观性奠定坚实基础。学习建筑识图，不仅
是迈向专业的第一步，更是打开建筑世界的大门。让
我们继续深入探索，共同构建梦想的空间
26
一懂 · 二炼 · 三实战感 谢 聆 听
