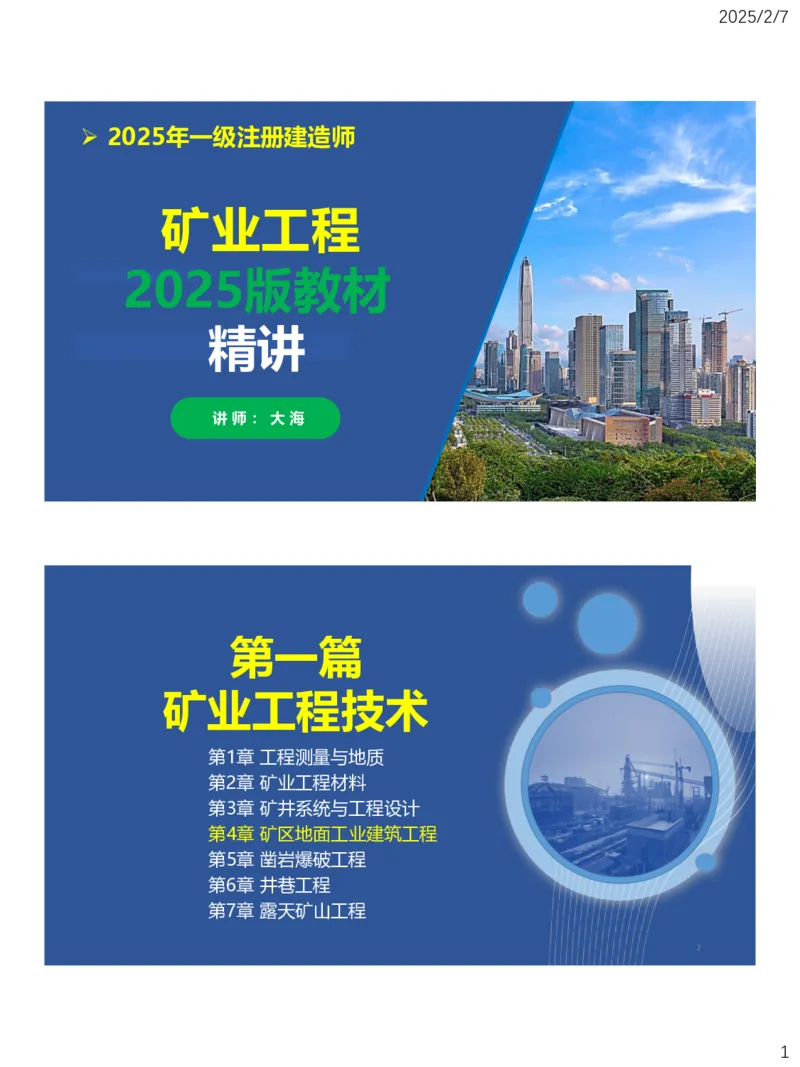

➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
1
第一篇
矿业工程技术
第1章 工程测量与地质
第2章 矿业工程材料
第3章 矿井系统与工程设计
第4章 矿区地面工业建筑工程
第5章 凿岩爆破工程
第6章 井巷工程
第7章 露天矿山工程
2
12025/2/7
➢ 第一篇矿业工程技术
3分
3分
1分
7分 70分
10分
45分
1分
3

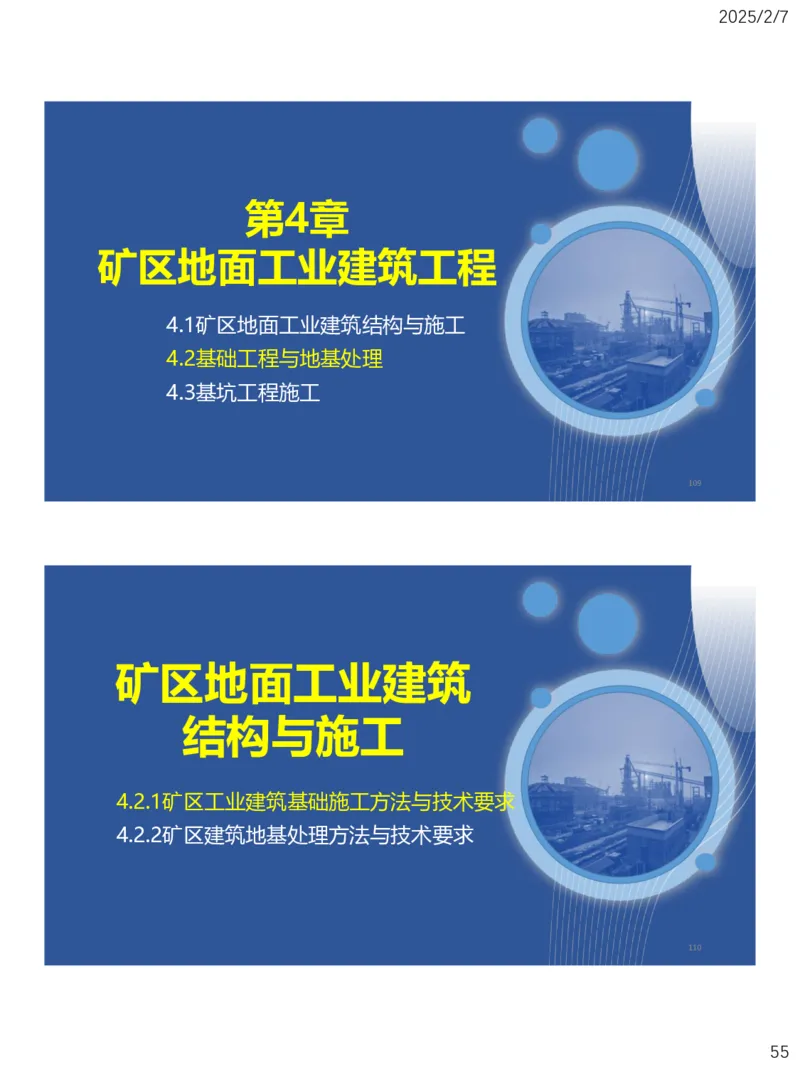

第4章
矿区地面工业建筑工程
4.1矿区地面工业建筑结构与施工
4.2基础工程与地基处理
4.3基坑工程施工
4
22025/2/7

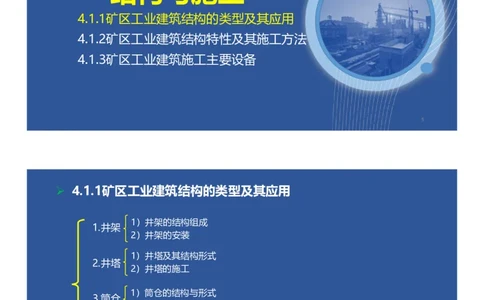

矿区地面工业建筑
结构与施工
4.1.1矿区工业建筑结构的类型及其应用
4.1.2矿区工业建筑结构特性及其施工方法
4.1.3矿区工业建筑施工主要设备
5
➢ 4.1.1矿区工业建筑结构的类型及其应用
1）井架的结构组成
1.井架
2）井架的安装
1）井塔及其结构形式
2.井塔
2）井塔的施工
1）筒仓的结构与形式
3.筒仓
2）筒仓的施工
1）单层厂房结构及其施工的特点
4.工业厂房 2）多层厂房结构及其施工特点
3）厂房结构的施工方法
6
32025/2/7

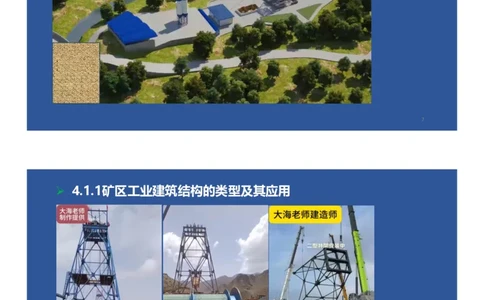

➢ 4.1.1矿区工业建筑结构的类型及其应用
7
➢ 4.1.1矿区工业建筑结构的类型及其应用
8
42025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
9
➢ 4.1.1矿区工业建筑结构的类型及其应用
10
52025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

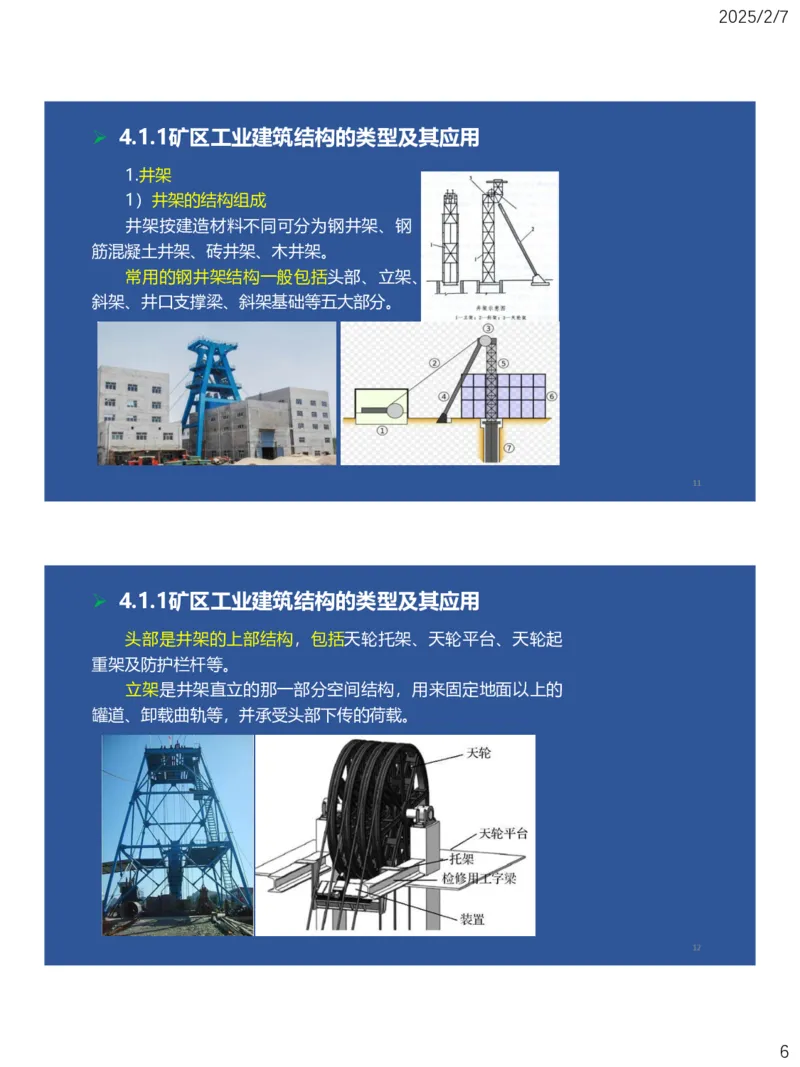

1.井架
1）井架的结构组成
井架按建造材料不同可分为钢井架、钢
筋混凝土井架、砖井架、木井架。
常用的钢井架结构一般包括头部、立架、
斜架、井口支撑梁、斜架基础等五大部分。
11
➢ 4.1.1矿区工业建筑结构的类型及其应用
头部是井架的上部结构，包括天轮托架、天轮平台、天轮起
重架及防护栏杆等。
立架是井架直立的那一部分空间结构，用来固定地面以上的
罐道、卸载曲轨等，并承受头部下传的荷载。
12
62025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
【2014年】井架的顶部结构主要包括（）。
A.天轮托架
B.卸矸槽
C.天轮起重架
D.防护栏杆
E.罐道
【答案】ACD
13
➢ 4.1.1矿区工业建筑结构的类型及其应用
斜架是位于提升机一侧的倾斜构架，用来承受大部分的提升
钢丝绳荷载，并维持井架的整体稳定性。
井口支撑梁是井口支承立架的梁结构。
斜架基础是斜架将其承担的荷载传到地基上的结构体。
14
72025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

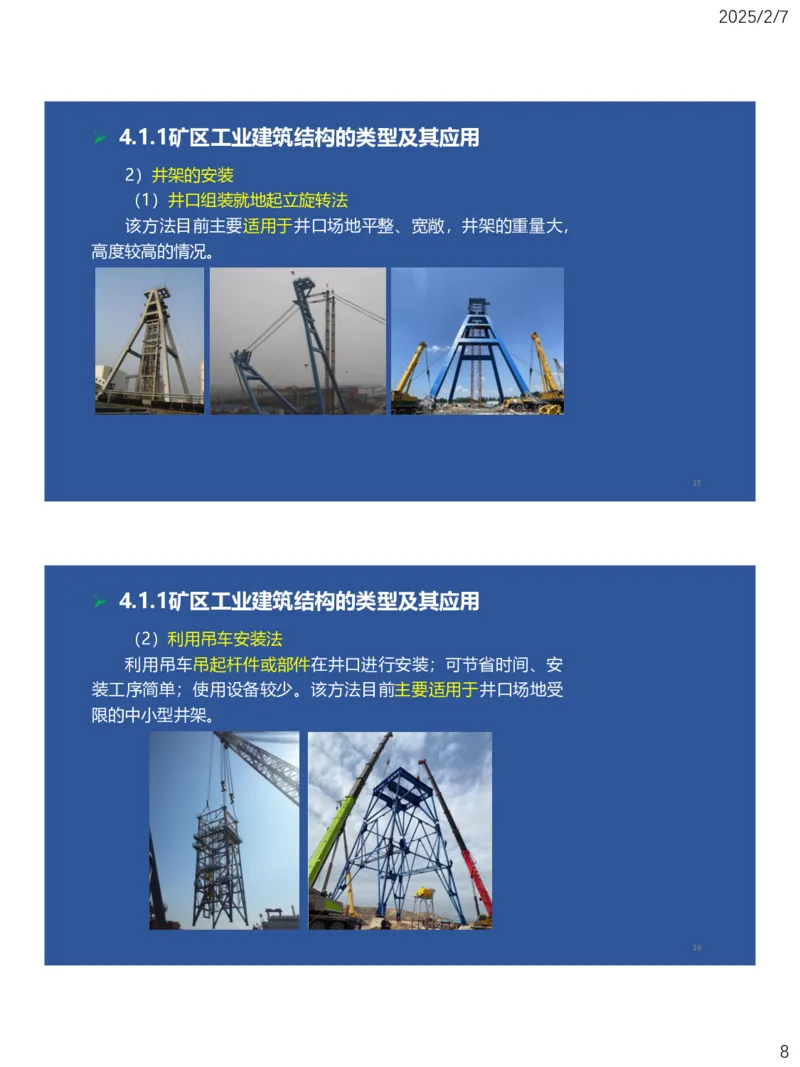

2）井架的安装
（1）井口组装就地起立旋转法
该方法目前主要适用于井口场地平整、宽敞，井架的重量大，
高度较高的情况。
15
➢ 4.1.1矿区工业建筑结构的类型及其应用
（2）利用吊车安装法
利用吊车吊起杆件或部件在井口进行安装；可节省时间、安
装工序简单；使用设备较少。该方法目前主要适用于井口场地受
限的中小型井架。
16
82025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
（3）井口外组装整体滑移安装法
在井口外组装井架；用千斤顶抬起井架，使井架底座高于井
口；利用铺设的滑道，用稳车和手拉葫芦滑移井架至井口设计位
置。这种方法主要适用于场地受限，占用井口工期较少的情况。
17
➢ 4.1.1矿区工业建筑结构的类型及其应用
2.井塔
1）井塔的结构及组成
井塔按建筑材料的不同，可分为砖或混凝土砌块结构井塔、
钢筋混凝土结构井塔、钢结构井塔、钢筋混凝土和钢的混合结构
井塔。已建的井塔绝大部分为钢筋混凝土结构。钢筋混凝土井塔
的结构形式主要有箱形、箱框形及框架形等。
18
92025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

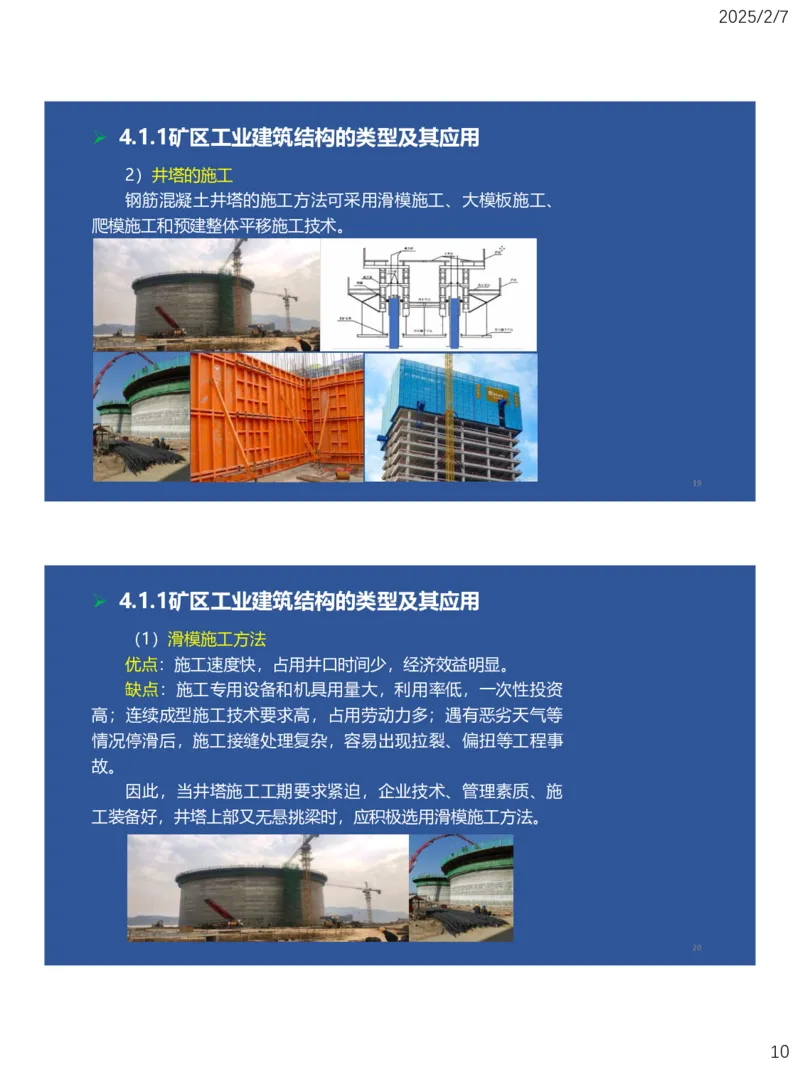

2）井塔的施工
钢筋混凝土井塔的施工方法可采用滑模施工、大模板施工、
爬模施工和预建整体平移施工技术。
19
➢ 4.1.1矿区工业建筑结构的类型及其应用
（1）滑模施工方法
优点：施工速度快，占用井口时间少，经济效益明显。
缺点：施工专用设备和机具用量大，利用率低，一次性投资
高；连续成型施工技术要求高，占用劳动力多；遇有恶劣天气等
情况停滑后，施工接缝处理复杂，容易出现拉裂、偏扭等工程事
故。
因此，当井塔施工工期要求紧迫，企业技术、管理素质、施
工装备好，井塔上部又无悬挑梁时，应积极选用滑模施工方法。
20
102025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

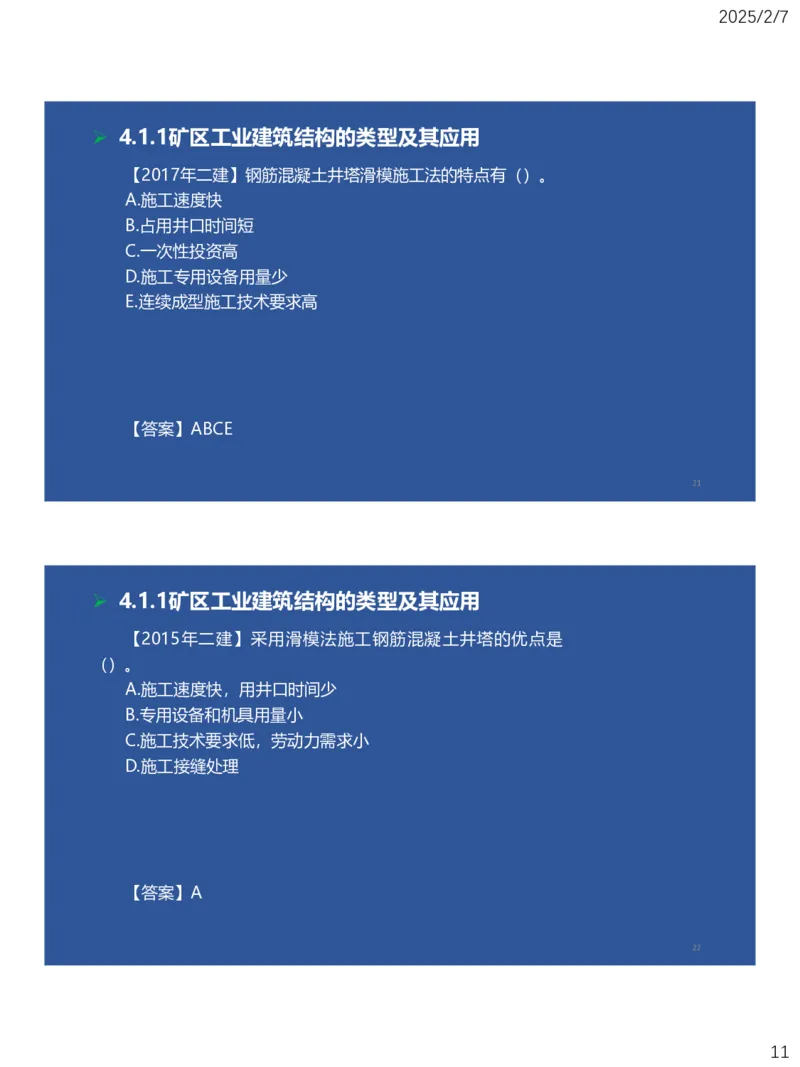

【2017年二建】钢筋混凝土井塔滑模施工法的特点有（）。
A.施工速度快
B.占用井口时间短
C.一次性投资高
D.施工专用设备用量少
E.连续成型施工技术要求高
【答案】ABCE
21
➢ 4.1.1矿区工业建筑结构的类型及其应用
【2015年二建】采用滑模法施工钢筋混凝土井塔的优点是
（）。
A.施工速度快，用井口时间少
B.专用设备和机具用量小
C.施工技术要求低，劳动力需求小
D.施工接缝处理
【答案】A
22
112025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

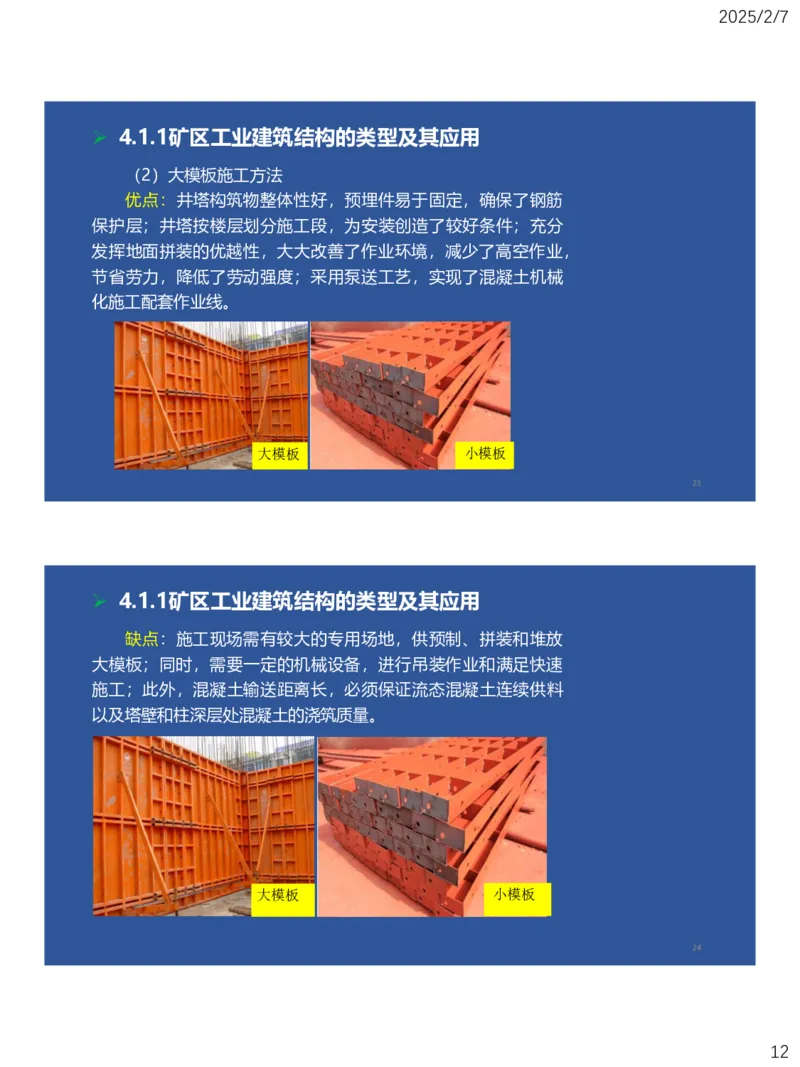

（2）大模板施工方法
优点：井塔构筑物整体性好，预埋件易于固定，确保了钢筋
保护层；井塔按楼层划分施工段，为安装创造了较好条件；充分
发挥地面拼装的优越性，大大改善了作业环境，减少了高空作业，
节省劳力，降低了劳动强度；采用泵送工艺，实现了混凝土机械
化施工配套作业线。
大模板 小模板
23
➢ 4.1.1矿区工业建筑结构的类型及其应用
缺点：施工现场需有较大的专用场地，供预制、拼装和堆放
大模板；同时，需要一定的机械设备，进行吊装作业和满足快速
施工；此外，混凝土输送距离长，必须保证流态混凝土连续供料
以及塔壁和柱深层处混凝土的浇筑质量。
大模板 小模板
24
122025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
（3）爬模施工方法
优点：综合了滑模和大模板二者的长处，工艺较为简单，容
易掌握，减少了大量起重机的吊运工作量。模板具有独立的自行
爬升系统，可与井塔楼层的其他工序进行平行作业，可加快施工
速度。具有大模板现浇工艺的优越性，分层施工，结构整体性好，
施工精度高，质量好。模板自行爬升动作平稳，抗风能力强，工
作较安全可靠。
缺点：同滑模工艺一样，要求设计与施工紧密配合，尽量为
施工创造条件；采用液压千斤顶爬升，因需抽、插支承杆，故支
承杆容易弯曲。
25
➢ 4.1.1矿区工业建筑结构的类型及其应用
【2019年二建】关于爬模法施工钢筋混凝土井塔的特点，正
确的是（）。
A.大型吊装机械的工作量大
B.模板爬升需与井塔楼层的其他工序顺序作业
C.模板系统爬升无需采用液压千斤顶
D.井塔可分层施工且结构整体性好
【答案】D
26
132025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

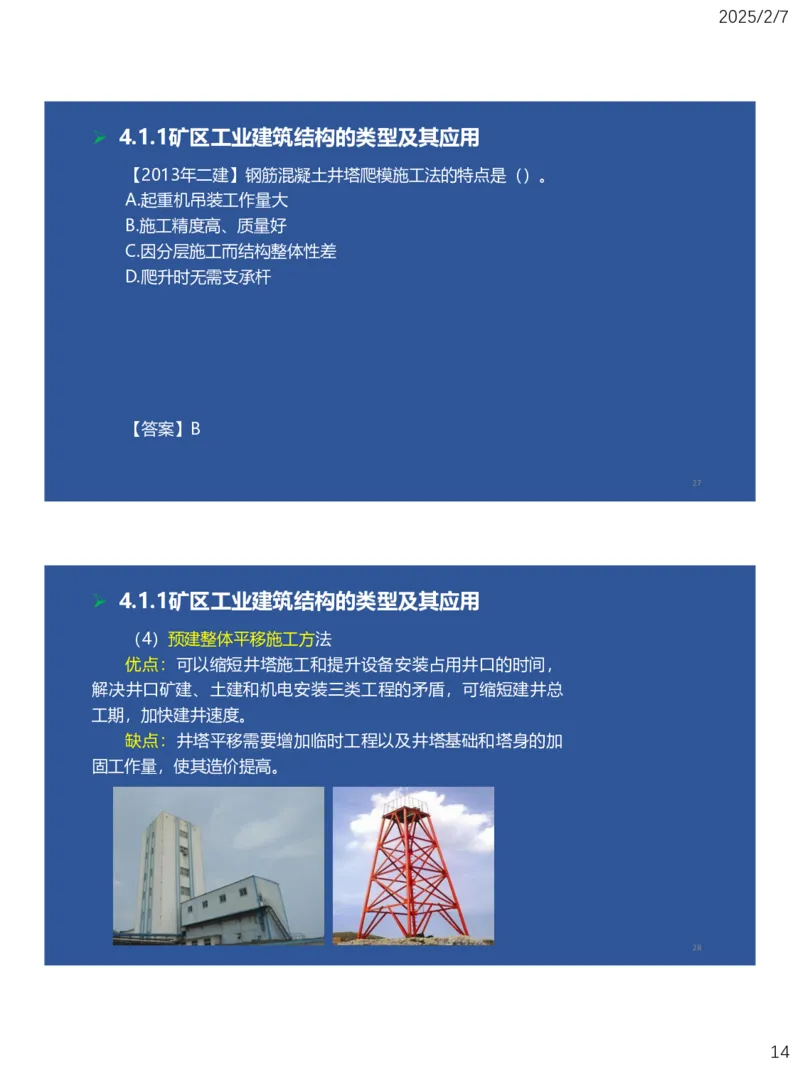

【2013年二建】钢筋混凝土井塔爬模施工法的特点是（）。
A.起重机吊装工作量大
B.施工精度高、质量好
C.因分层施工而结构整体性差
D.爬升时无需支承杆
【答案】B
27
➢ 4.1.1矿区工业建筑结构的类型及其应用
（4）预建整体平移施工方法
优点：可以缩短井塔施工和提升设备安装占用井口的时间，
解决井口矿建、土建和机电安装三类工程的矛盾，可缩短建井总
工期，加快建井速度。
缺点：井塔平移需要增加临时工程以及井塔基础和塔身的加
固工作量，使其造价提高。
28
142025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
3.筒仓
1）筒仓的结构与形式
筒仓按建筑材料的不同，可分为砖或混凝土砌块结构筒仓、
钢筋混凝土结构筒仓、钢结构筒仓、钢筋混凝土和钢的混合结构
筒仓。目前，筒仓多做成钢筋混凝土结构，砖石筒仓和钢筒仓已
较少采用。筒仓按截面形式，分为圆仓与方仓（矩形筒仓）。
29
➢ 4.1.1矿区工业建筑结构的类型及其应用
2）筒仓的施工
预应力钢筋混凝土筒仓的施工主要包括基础的施工、筒体的
施工、仓斗的施工以及仓顶结构的施工。
（1）基础施工
预应力钢筋混凝土筒仓基础施工技术主要取决于基础设计的
形式和技术要求。钢筋混凝土灌注桩基础施工工艺和机具较简单，
承载能力大，被广泛用于大型筒仓工程的基础设计，施工技术也
比较成熟，并且应用广泛。
30
152025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

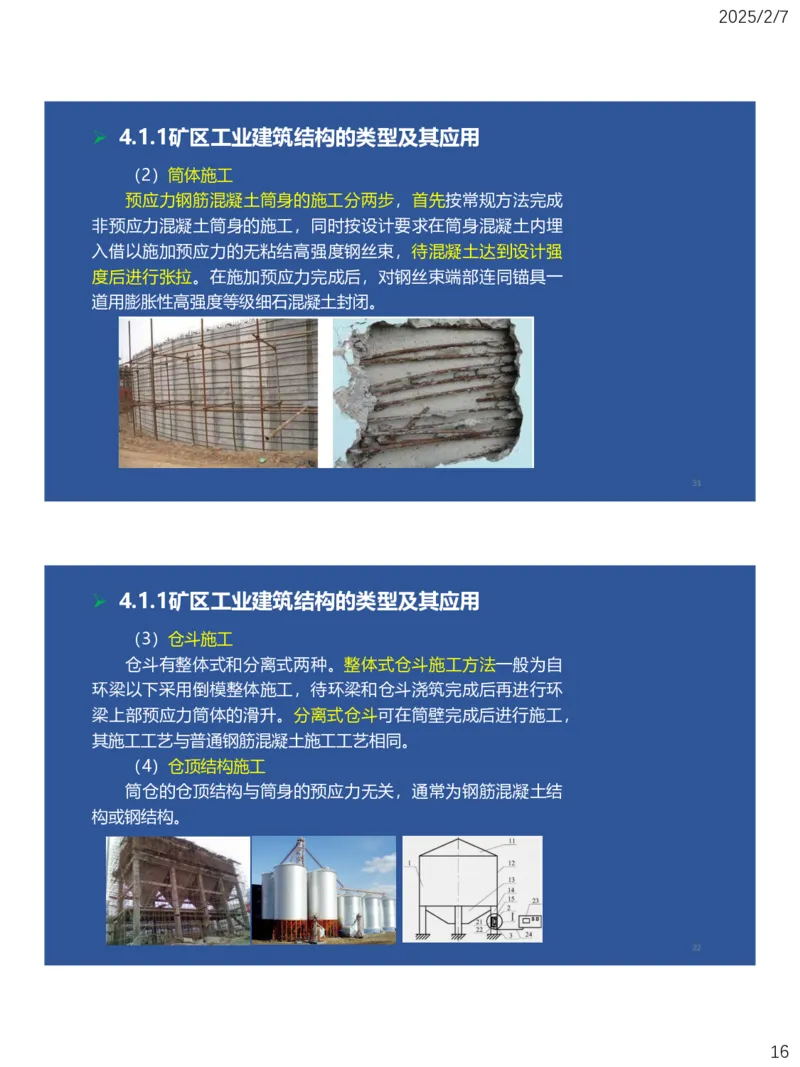

（2）筒体施工
预应力钢筋混凝土筒身的施工分两步，首先按常规方法完成
非预应力混凝土筒身的施工，同时按设计要求在筒身混凝土内埋
入借以施加预应力的无粘结高强度钢丝束，待混凝土达到设计强
度后进行张拉。在施加预应力完成后，对钢丝束端部连同锚具一
道用膨胀性高强度等级细石混凝土封闭。
31
➢ 4.1.1矿区工业建筑结构的类型及其应用
（3）仓斗施工
仓斗有整体式和分离式两种。整体式仓斗施工方法一般为自
环梁以下采用倒模整体施工，待环梁和仓斗浇筑完成后再进行环
梁上部预应力筒体的滑升。分离式仓斗可在筒壁完成后进行施工，
其施工工艺与普通钢筋混凝土施工工艺相同。
（4）仓顶结构施工
筒仓的仓顶结构与筒身的预应力无关，通常为钢筋混凝土结
构或钢结构。
32
162025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

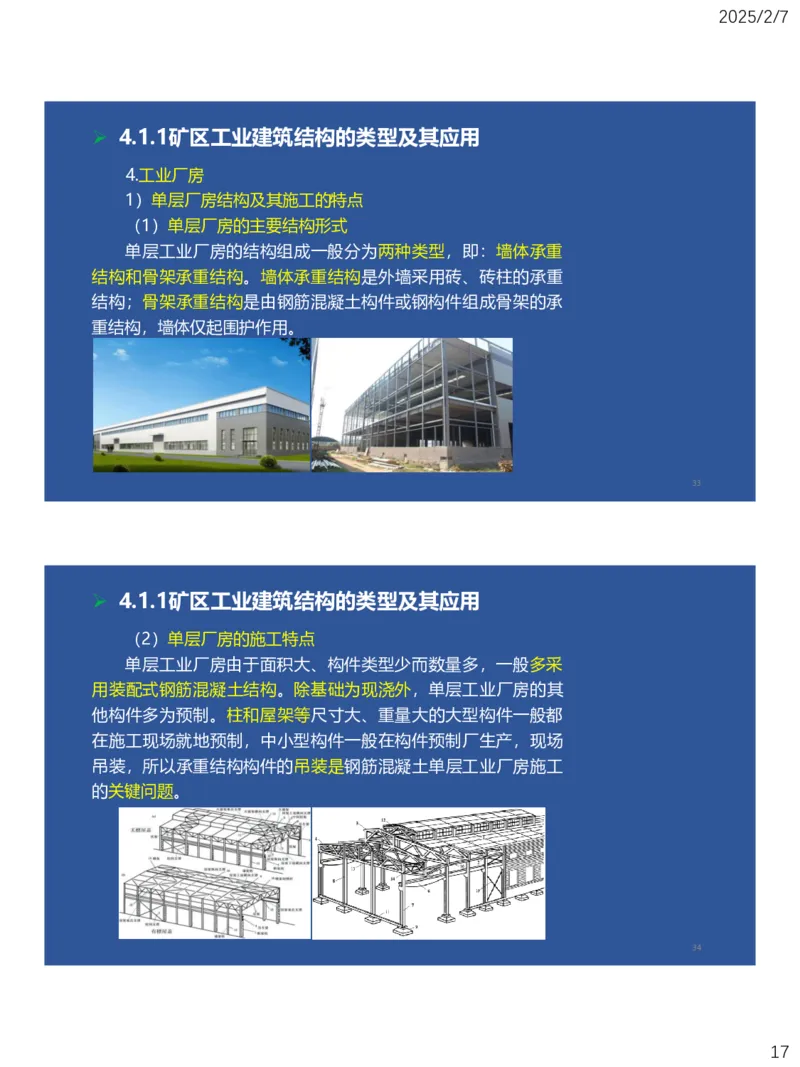

4.工业厂房
1）单层厂房结构及其施工的特点
（1）单层厂房的主要结构形式
单层工业厂房的结构组成一般分为两种类型，即：墙体承重
结构和骨架承重结构。墙体承重结构是外墙采用砖、砖柱的承重
结构；骨架承重结构是由钢筋混凝土构件或钢构件组成骨架的承
重结构，墙体仅起围护作用。
33
➢ 4.1.1矿区工业建筑结构的类型及其应用
（2）单层厂房的施工特点
单层工业厂房由于面积大、构件类型少而数量多，一般多采
用装配式钢筋混凝土结构。除基础为现浇外，单层工业厂房的其
他构件多为预制。柱和屋架等尺寸大、重量大的大型构件一般都
在施工现场就地预制，中小型构件一般在构件预制厂生产，现场
吊装，所以承重结构构件的吊装是钢筋混凝土单层工业厂房施工
的关键问题。
34
172025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
2）多层厂房结构及其施工特点
（1）多层厂房的主要结构类型
多层厂房是在单层厂房基础上发展起来的。常采用多层装配
式或装配整体式钢筋混凝土框架结构。
（2）多层厂房的施工特点
多层装配式钢筋混凝土结构房屋的施工特点是：房屋高度较
大而施工场地相对较小；构件类型多、数量大；各类构件接头处
理复杂，技术要求较高。
35
➢ 4.1.1矿区工业建筑结构的类型及其应用
3）厂房结构的施工方法
厂房结构施工按构件的吊装次序，可分为分件吊装法、节间
吊装法和综合吊装法。
36
182025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

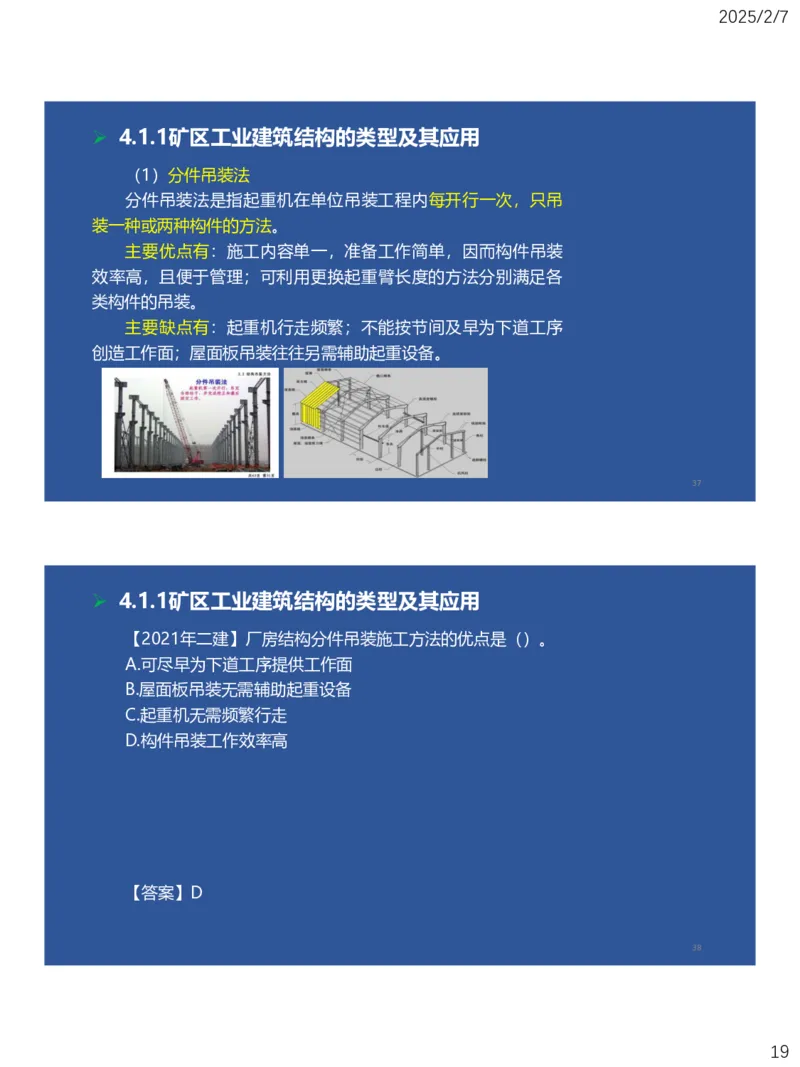

（1）分件吊装法
分件吊装法是指起重机在单位吊装工程内每开行一次，只吊
装一种或两种构件的方法。
主要优点有：施工内容单一，准备工作简单，因而构件吊装
效率高，且便于管理；可利用更换起重臂长度的方法分别满足各
类构件的吊装。
主要缺点有：起重机行走频繁；不能按节间及早为下道工序
创造工作面；屋面板吊装往往另需辅助起重设备。
37
➢ 4.1.1矿区工业建筑结构的类型及其应用
【2021年二建】厂房结构分件吊装施工方法的优点是（）。
A.可尽早为下道工序提供工作面
B.屋面板吊装无需辅助起重设备
C.起重机无需频繁行走
D.构件吊装工作效率高
【答案】D
38
192025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

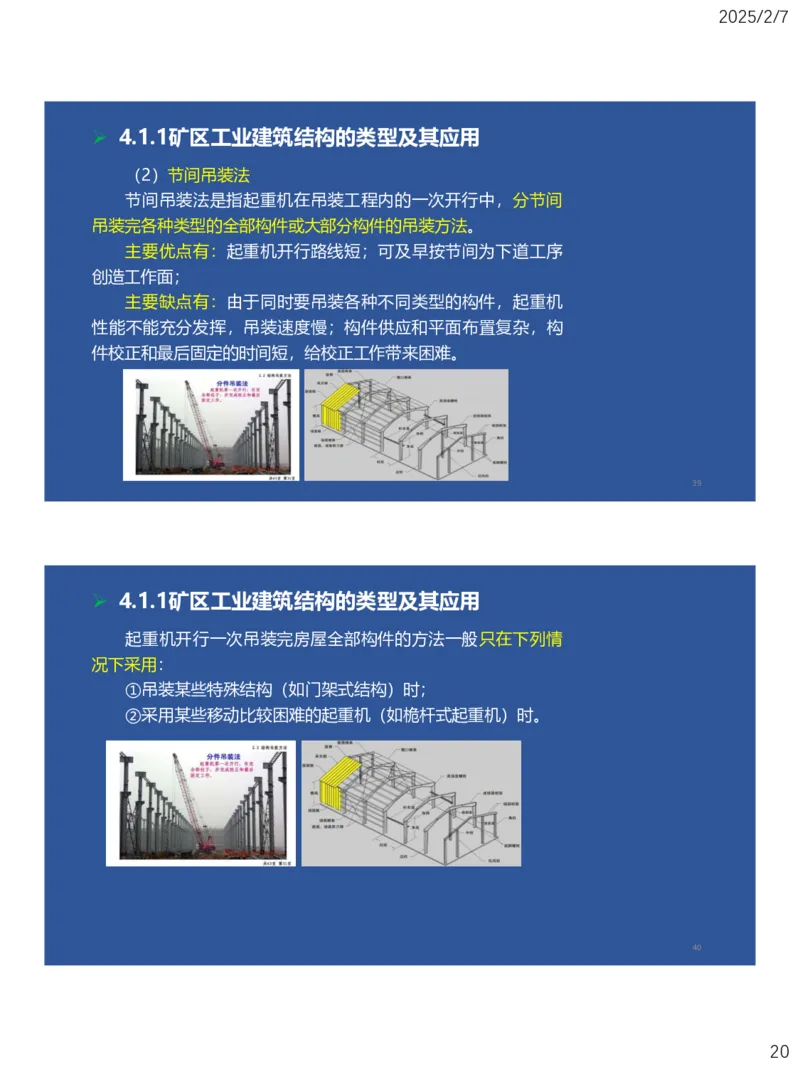

（2）节间吊装法
节间吊装法是指起重机在吊装工程内的一次开行中，分节间
吊装完各种类型的全部构件或大部分构件的吊装方法。
主要优点有：起重机开行路线短；可及早按节间为下道工序
创造工作面；
主要缺点有：由于同时要吊装各种不同类型的构件，起重机
性能不能充分发挥，吊装速度慢；构件供应和平面布置复杂，构
件校正和最后固定的时间短，给校正工作带来困难。
39
➢ 4.1.1矿区工业建筑结构的类型及其应用
起重机开行一次吊装完房屋全部构件的方法一般只在下列情
况下采用：
①吊装某些特殊结构（如门架式结构）时；
②采用某些移动比较困难的起重机（如桅杆式起重机）时。
40
202025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用
【2017年二建】门架式结构厂房采用桅杆式起重机进行结构
吊装时，宜选用的吊装方法是（）。
A.分件吊装法
B.节间吊装法
C.综合吊装法
D.整体吊装法
【答案】B
41
➢ 4.1.1矿区工业建筑结构的类型及其应用
【2024年】在工业厂房结构的施工方法中，节间吊装法的优
点是（）。
A.构件吊装效率高
B.起重机开行线路短
C.准备工作简单
D.充分发挥起重机性能
【答案】B
42
212025/2/7
➢ 4.1.1矿区工业建筑结构的类型及其应用

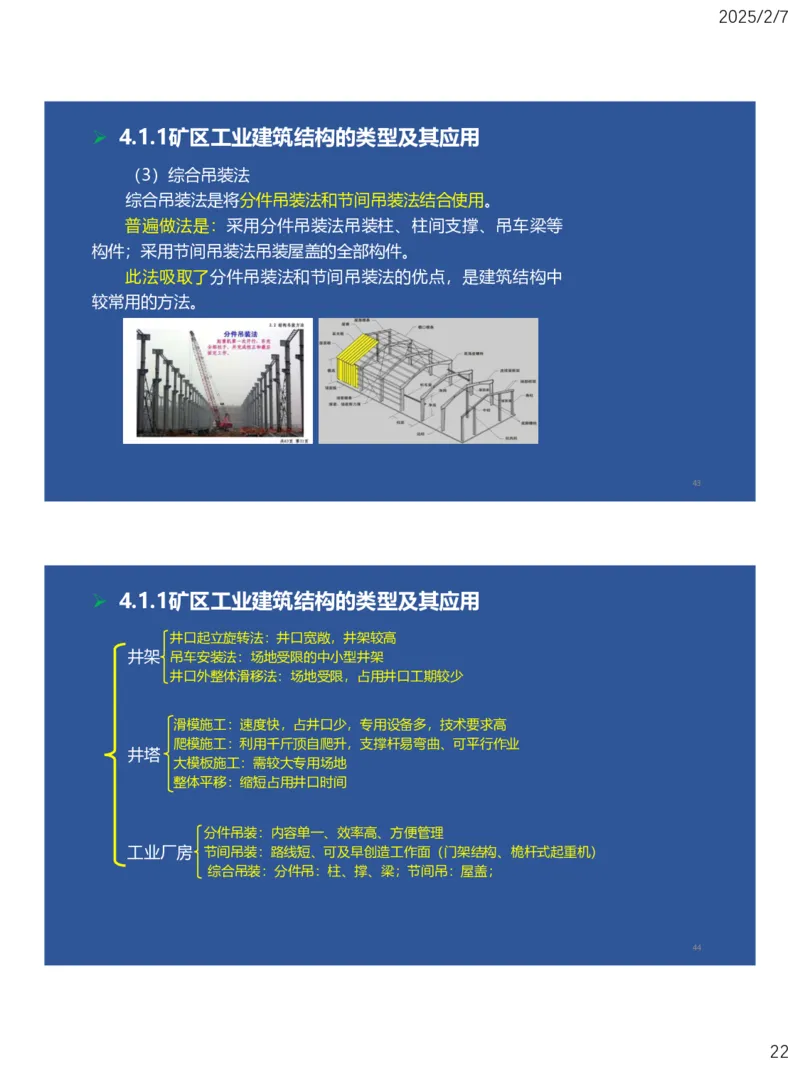

（3）综合吊装法
综合吊装法是将分件吊装法和节间吊装法结合使用。
普遍做法是：采用分件吊装法吊装柱、柱间支撑、吊车梁等
构件；采用节间吊装法吊装屋盖的全部构件。
此法吸取了分件吊装法和节间吊装法的优点，是建筑结构中
较常用的方法。
43
➢ 4.1.1矿区工业建筑结构的类型及其应用
井口起立旋转法：井口宽敞，井架较高
井架 吊车安装法：场地受限的中小型井架
井口外整体滑移法：场地受限，占用井口工期较少
滑模施工：速度快，占井口少，专用设备多，技术要求高
爬模施工：利用千斤顶自爬升，支撑杆易弯曲、可平行作业
井塔
大模板施工：需较大专用场地
整体平移：缩短占用井口时间
分件吊装：内容单一、效率高、方便管理
工业厂房 节间吊装：路线短、可及早创造工作面（门架结构、桅杆式起重机）
综合吊装：分件吊：柱、撑、梁；节间吊：屋盖；
44
222025/2/7
End
Thanks!
45
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
46
232025/2/7

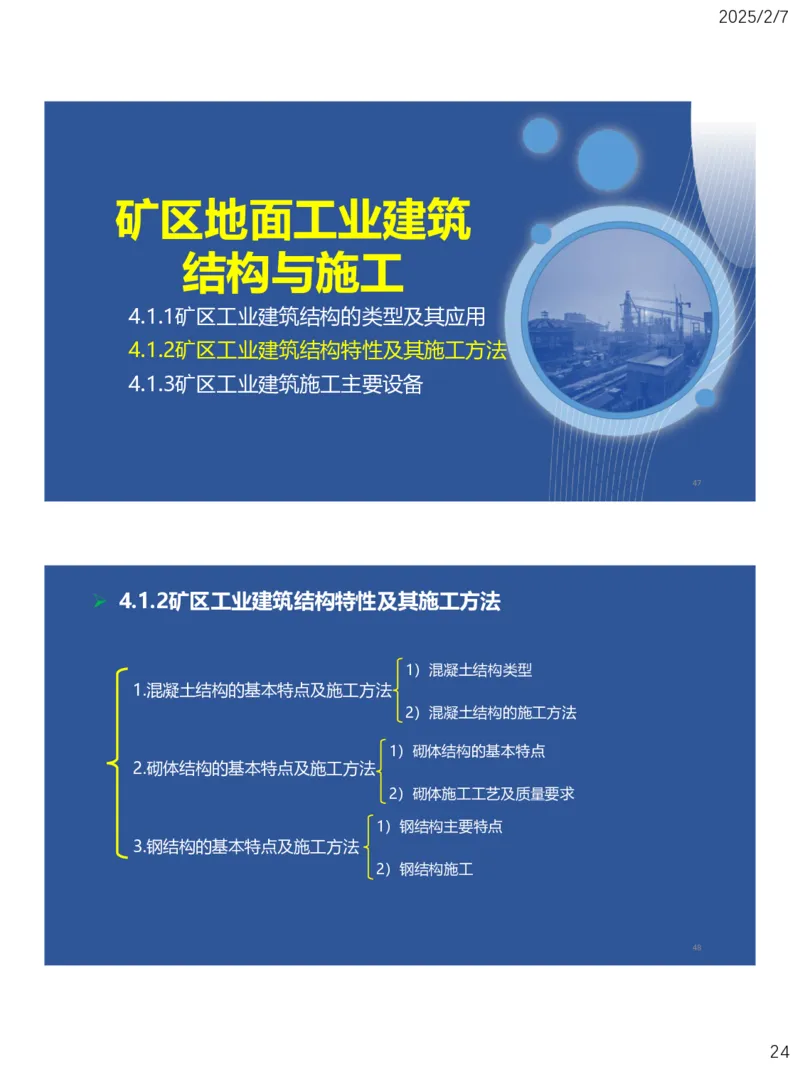

矿区地面工业建筑
结构与施工
4.1.1矿区工业建筑结构的类型及其应用
4.1.2矿区工业建筑结构特性及其施工方法
4.1.3矿区工业建筑施工主要设备
47
➢ 4.1.2矿区工业建筑结构特性及其施工方法
1）混凝土结构类型
1.混凝土结构的基本特点及施工方法
2）混凝土结构的施工方法
1）砌体结构的基本特点
2.砌体结构的基本特点及施工方法
2）砌体施工工艺及质量要求
1）钢结构主要特点
3.钢结构的基本特点及施工方法
2）钢结构施工
48
242025/2/7

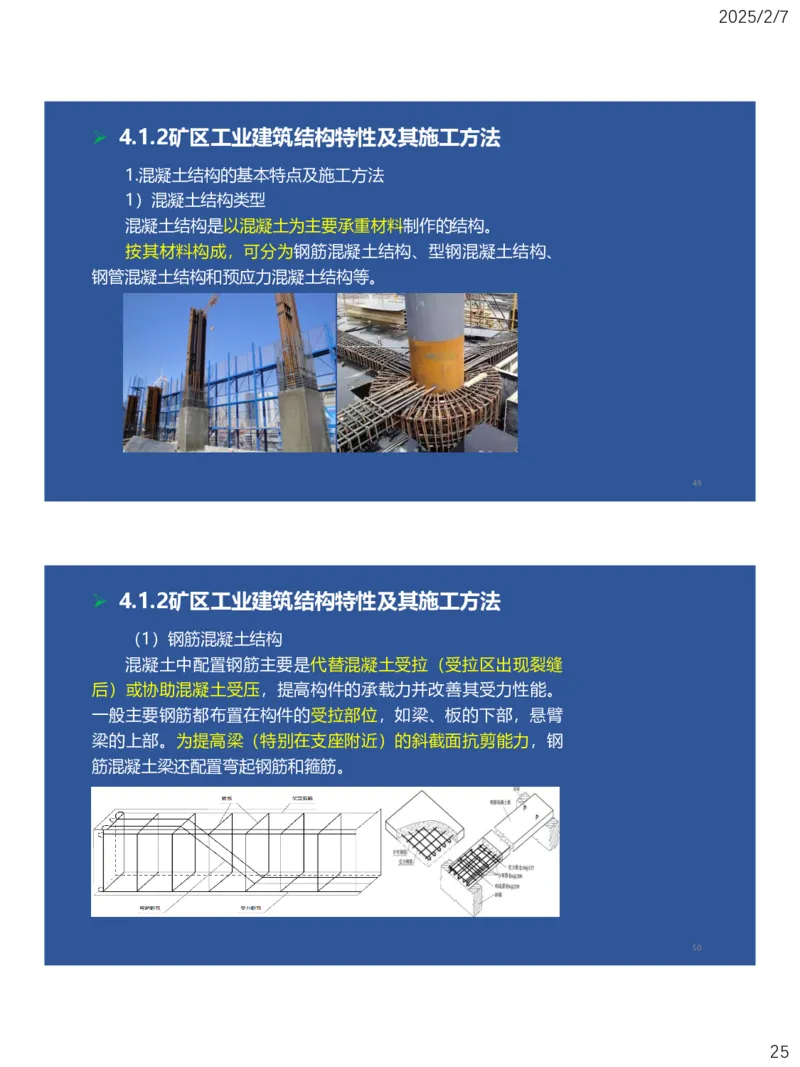

➢ 4.1.2矿区工业建筑结构特性及其施工方法
1.混凝土结构的基本特点及施工方法
1）混凝土结构类型
混凝土结构是以混凝土为主要承重材料制作的结构。
按其材料构成，可分为钢筋混凝土结构、型钢混凝土结构、
钢管混凝土结构和预应力混凝土结构等。
49
➢ 4.1.2矿区工业建筑结构特性及其施工方法
（1）钢筋混凝土结构
混凝土中配置钢筋主要是代替混凝土受拉（受拉区出现裂缝
后）或协助混凝土受压，提高构件的承载力并改善其受力性能。
一般主要钢筋都布置在构件的受拉部位，如梁、板的下部，悬臂
梁的上部。为提高梁（特别在支座附近）的斜截面抗剪能力，钢
筋混凝土梁还配置弯起钢筋和箍筋。
50
252025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

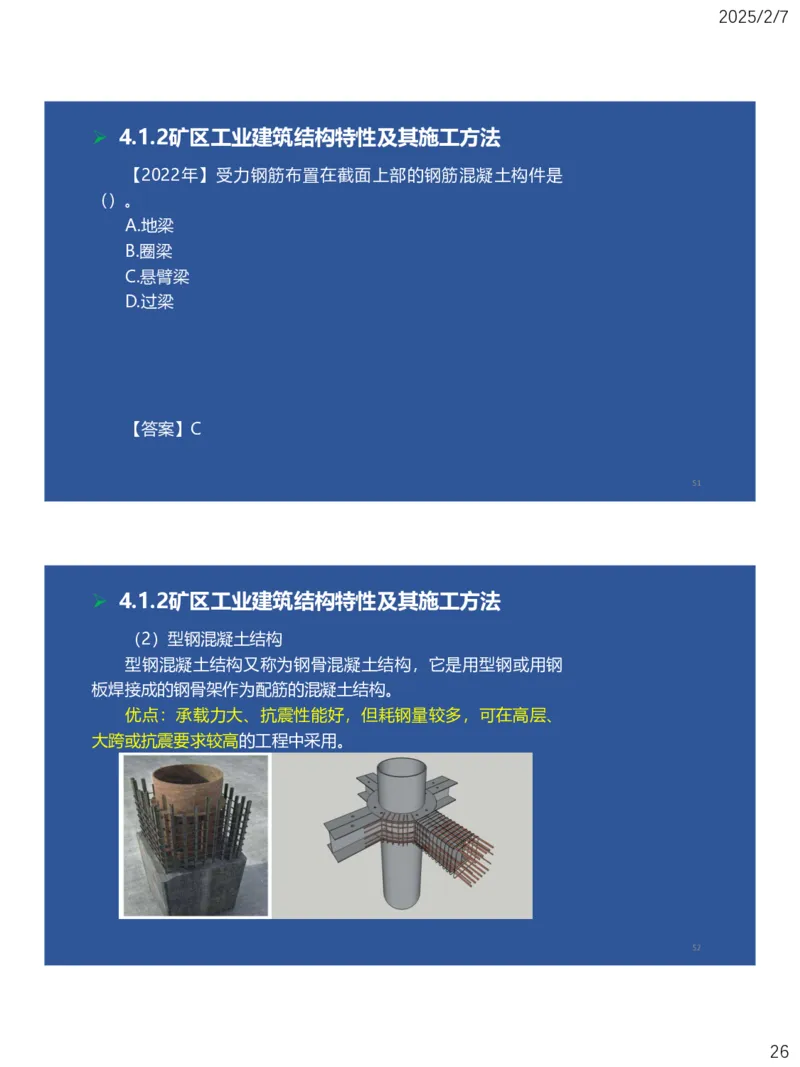

【2022年】受力钢筋布置在截面上部的钢筋混凝土构件是
（）。
A.地梁
B.圈梁
C.悬臂梁
D.过梁
【答案】C
51
➢ 4.1.2矿区工业建筑结构特性及其施工方法
（2）型钢混凝土结构
型钢混凝土结构又称为钢骨混凝土结构，它是用型钢或用钢
板焊接成的钢骨架作为配筋的混凝土结构。
优点：承载力大、抗震性能好，但耗钢量较多，可在高层、
大跨或抗震要求较高的工程中采用。
52
262025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

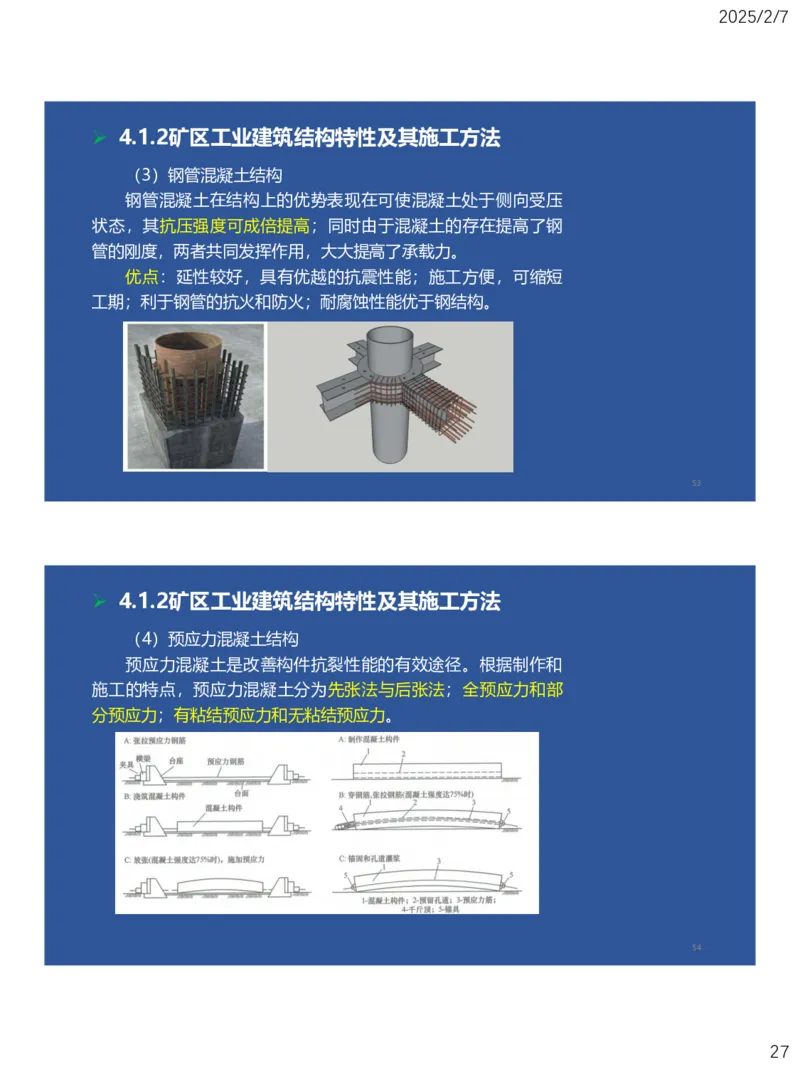

（3）钢管混凝土结构
钢管混凝土在结构上的优势表现在可使混凝土处于侧向受压
状态，其抗压强度可成倍提高；同时由于混凝土的存在提高了钢
管的刚度，两者共同发挥作用，大大提高了承载力。
优点：延性较好，具有优越的抗震性能；施工方便，可缩短
工期；利于钢管的抗火和防火；耐腐蚀性能优于钢结构。
53
➢ 4.1.2矿区工业建筑结构特性及其施工方法
（4）预应力混凝土结构
预应力混凝土是改善构件抗裂性能的有效途径。根据制作和
施工的特点，预应力混凝土分为先张法与后张法；全预应力和部
分预应力；有粘结预应力和无粘结预应力。
54
272025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

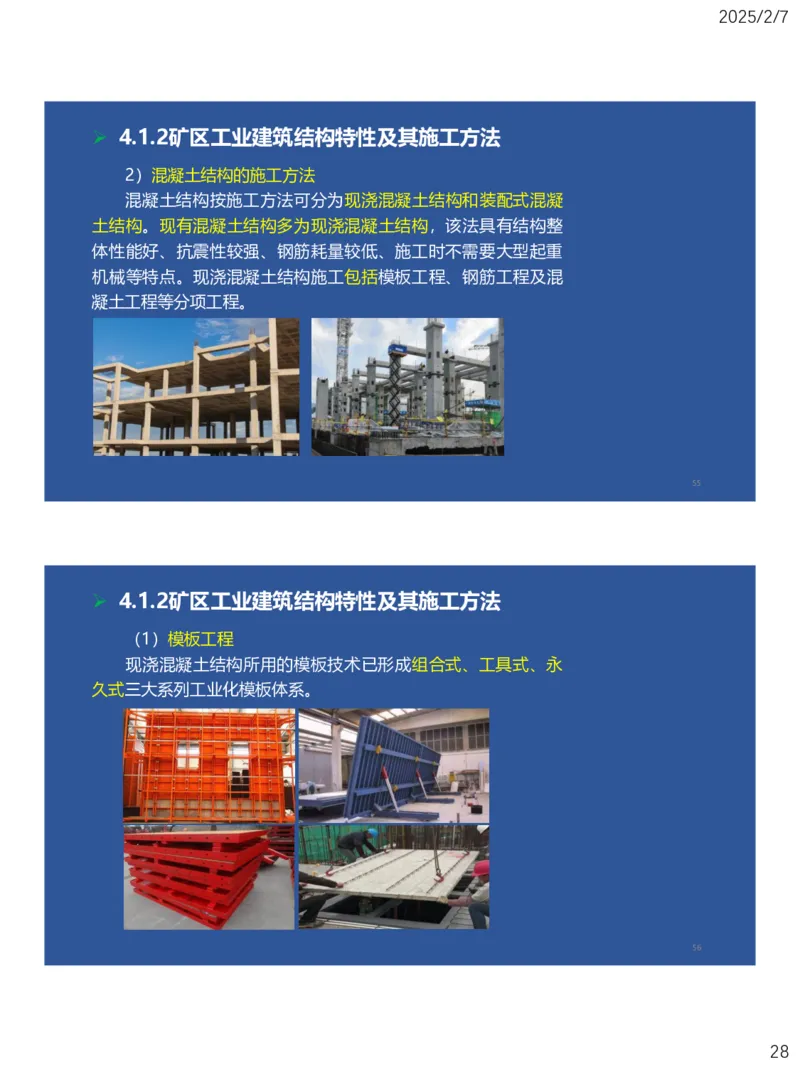

2）混凝土结构的施工方法
混凝土结构按施工方法可分为现浇混凝土结构和装配式混凝
土结构。现有混凝土结构多为现浇混凝土结构，该法具有结构整
体性能好、抗震性较强、钢筋耗量较低、施工时不需要大型起重
机械等特点。现浇混凝土结构施工包括模板工程、钢筋工程及混
凝土工程等分项工程。
55
➢ 4.1.2矿区工业建筑结构特性及其施工方法
（1）模板工程
现浇混凝土结构所用的模板技术已形成组合式、工具式、永
久式三大系列工业化模板体系。
56
282025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

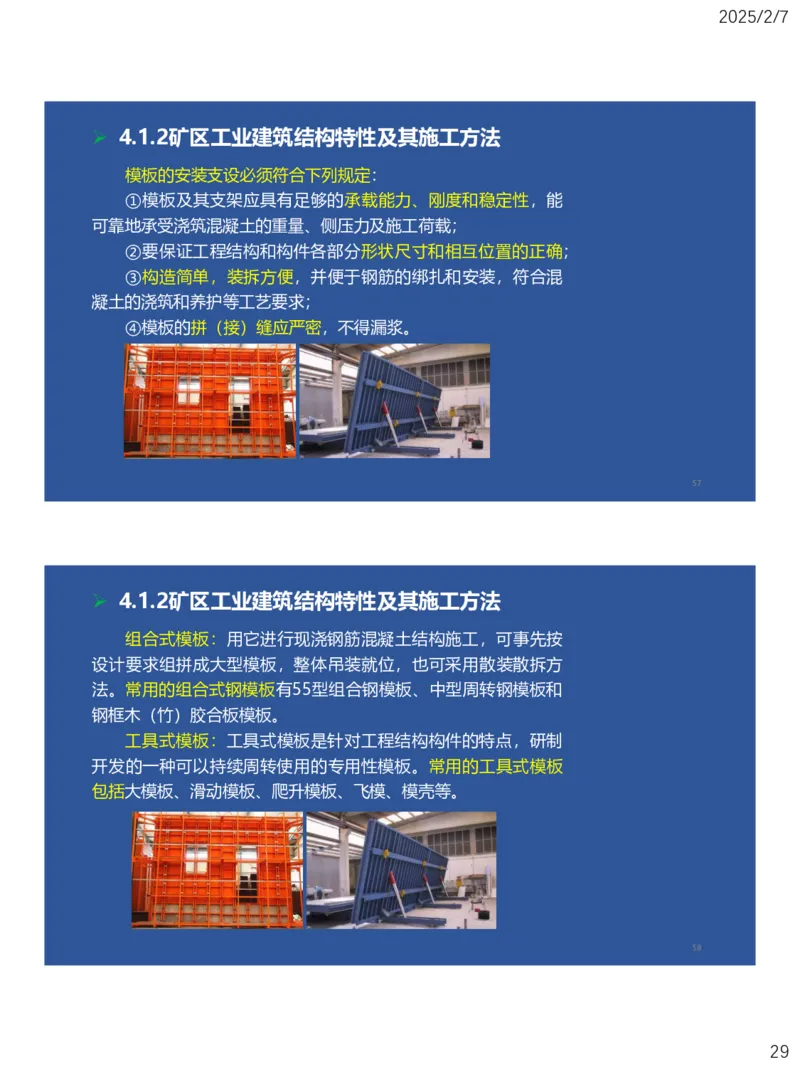

模板的安装支设必须符合下列规定：
①模板及其支架应具有足够的承载能力、刚度和稳定性，能
可靠地承受浇筑混凝土的重量、侧压力及施工荷载；
②要保证工程结构和构件各部分形状尺寸和相互位置的正确；
③构造简单，装拆方便，并便于钢筋的绑扎和安装，符合混
凝土的浇筑和养护等工艺要求；
④模板的拼（接）缝应严密，不得漏浆。
57
➢ 4.1.2矿区工业建筑结构特性及其施工方法
组合式模板：用它进行现浇钢筋混凝土结构施工，可事先按
设计要求组拼成大型模板，整体吊装就位，也可采用散装散拆方
法。常用的组合式钢模板有55型组合钢模板、中型周转钢模板和
钢框木（竹）胶合板模板。
工具式模板：工具式模板是针对工程结构构件的特点，研制
开发的一种可以持续周转使用的专用性模板。常用的工具式模板
包括大模板、滑动模板、爬升模板、飞模、模壳等。
58
292025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

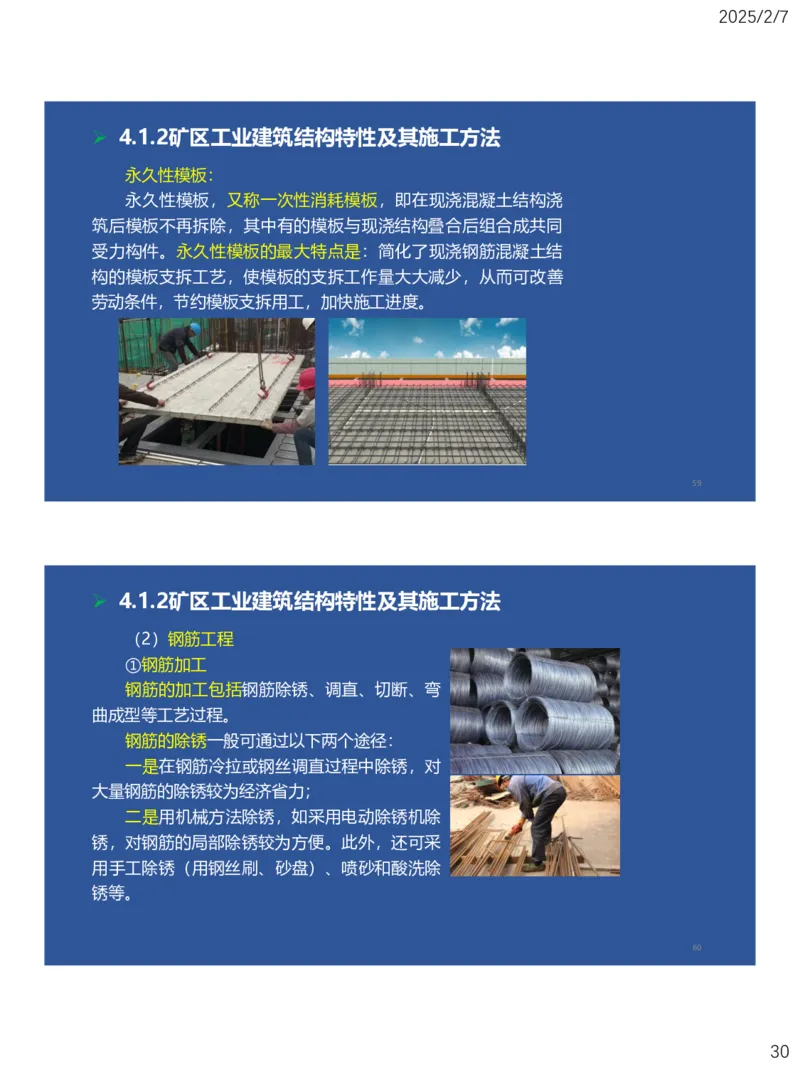

永久性模板：
永久性模板，又称一次性消耗模板，即在现浇混凝土结构浇
筑后模板不再拆除，其中有的模板与现浇结构叠合后组合成共同
受力构件。永久性模板的最大特点是：简化了现浇钢筋混凝土结
构的模板支拆工艺，使模板的支拆工作量大大减少，从而可改善
劳动条件，节约模板支拆用工，加快施工进度。
59
➢ 4.1.2矿区工业建筑结构特性及其施工方法
（2）钢筋工程
①钢筋加工
钢筋的加工包括钢筋除锈、调直、切断、弯
曲成型等工艺过程。
钢筋的除锈一般可通过以下两个途径：
一是在钢筋冷拉或钢丝调直过程中除锈，对
大量钢筋的除锈较为经济省力；
二是用机械方法除锈，如采用电动除锈机除
锈，对钢筋的局部除锈较为方便。此外，还可采
用手工除锈（用钢丝刷、砂盘）、喷砂和酸洗除
锈等。
60
302025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

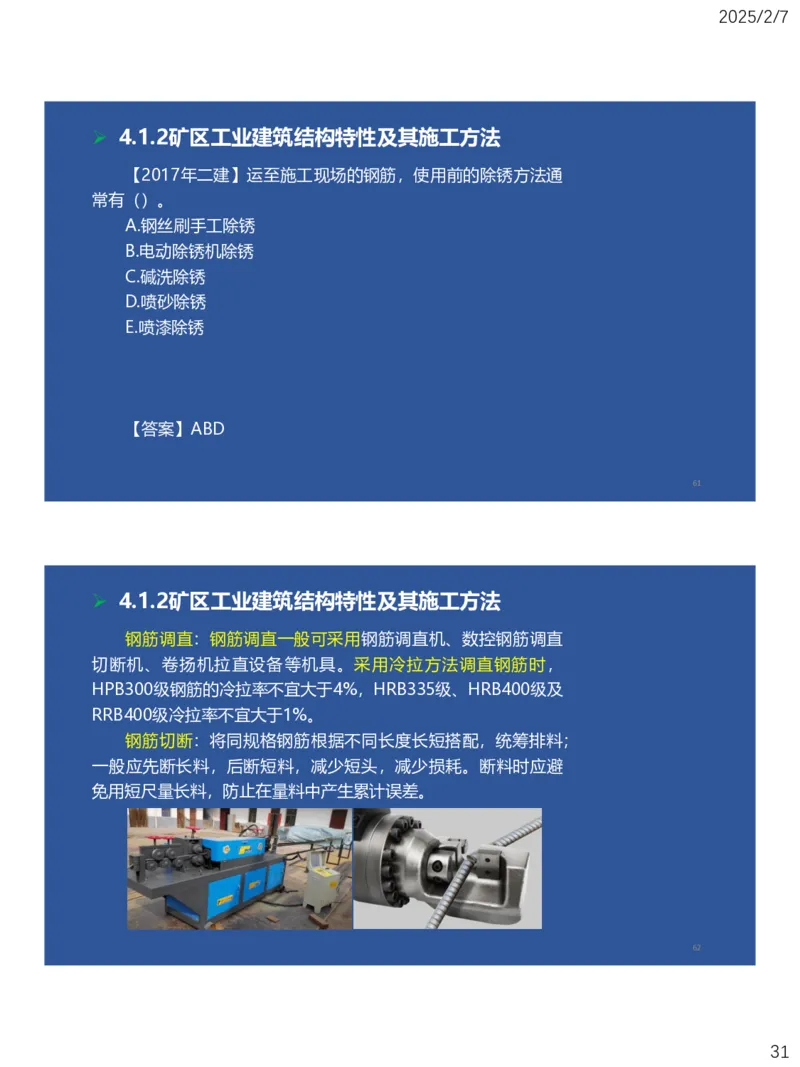

【2017年二建】运至施工现场的钢筋，使用前的除锈方法通
常有（）。
A.钢丝刷手工除锈
B.电动除锈机除锈
C.碱洗除锈
D.喷砂除锈
E.喷漆除锈
【答案】ABD
61
➢ 4.1.2矿区工业建筑结构特性及其施工方法
钢筋调直：钢筋调直一般可采用钢筋调直机、数控钢筋调直
切断机、卷扬机拉直设备等机具。采用冷拉方法调直钢筋时，
HPB300级钢筋的冷拉率不宜大于4%，HRB335级、HRB400级及
RRB400级冷拉率不宜大于1%。
钢筋切断：将同规格钢筋根据不同长度长短搭配，统筹排料；
一般应先断长料，后断短料，减少短头，减少损耗。断料时应避
免用短尺量长料，防止在量料中产生累计误差。
62
312025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

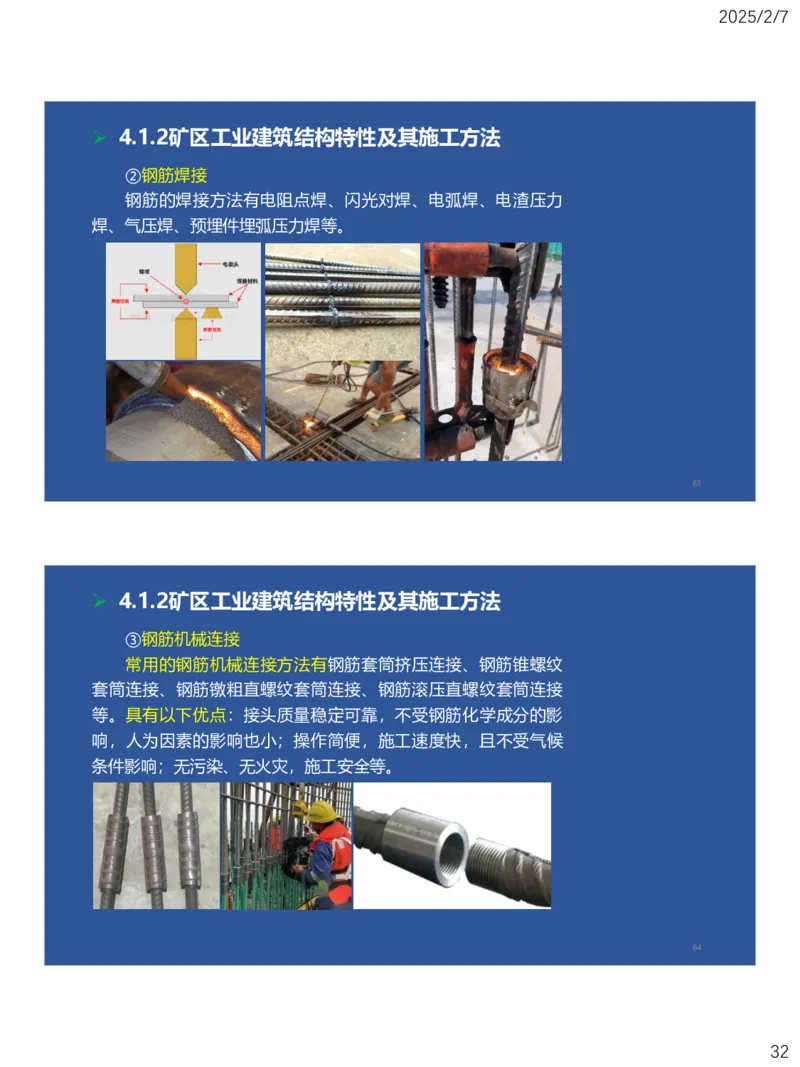

②钢筋焊接
钢筋的焊接方法有电阻点焊、闪光对焊、电弧焊、电渣压力
焊、气压焊、预埋件埋弧压力焊等。
63
➢ 4.1.2矿区工业建筑结构特性及其施工方法
③钢筋机械连接
常用的钢筋机械连接方法有钢筋套筒挤压连接、钢筋锥螺纹
套筒连接、钢筋镦粗直螺纹套筒连接、钢筋滚压直螺纹套筒连接
等。具有以下优点：接头质量稳定可靠，不受钢筋化学成分的影
响，人为因素的影响也小；操作简便，施工速度快，且不受气候
条件影响；无污染、无火灾，施工安全等。
64
322025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2016年二建】采用套筒挤压法连接主受力钢筋的特点是（）。
A.接头质量难以控制
B.可分摊主受力钢筋的荷载
C.可提高钢筋工程施工速度
D.施工时易受天气影响
【答案】C
65
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2015年二建】采用机械连接法进行钢筋连接的特点有（）。
A.接头质量可靠稳定
B.操作简便，施工速度快
C.易受气候条件影响
D.无污染隐患
E.安全隐患大
【答案】ABD
66
332025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

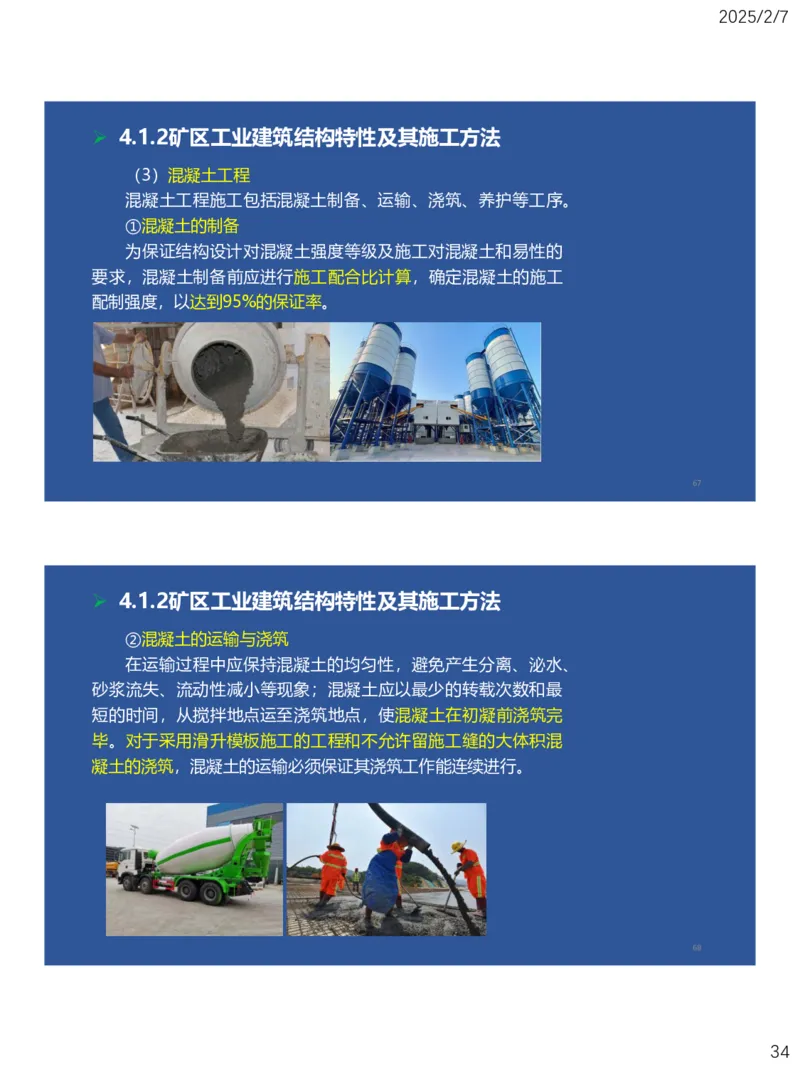

（3）混凝土工程
混凝土工程施工包括混凝土制备、运输、浇筑、养护等工序。
①混凝土的制备
为保证结构设计对混凝土强度等级及施工对混凝土和易性的
要求，混凝土制备前应进行施工配合比计算，确定混凝土的施工
配制强度，以达到95%的保证率。
67
➢ 4.1.2矿区工业建筑结构特性及其施工方法
②混凝土的运输与浇筑
在运输过程中应保持混凝土的均匀性，避免产生分离、泌水、
砂浆流失、流动性减小等现象；混凝土应以最少的转载次数和最
短的时间，从搅拌地点运至浇筑地点，使混凝土在初凝前浇筑完
毕。对于采用滑升模板施工的工程和不允许留施工缝的大体积混
凝土的浇筑，混凝土的运输必须保证其浇筑工作能连续进行。
68
342025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

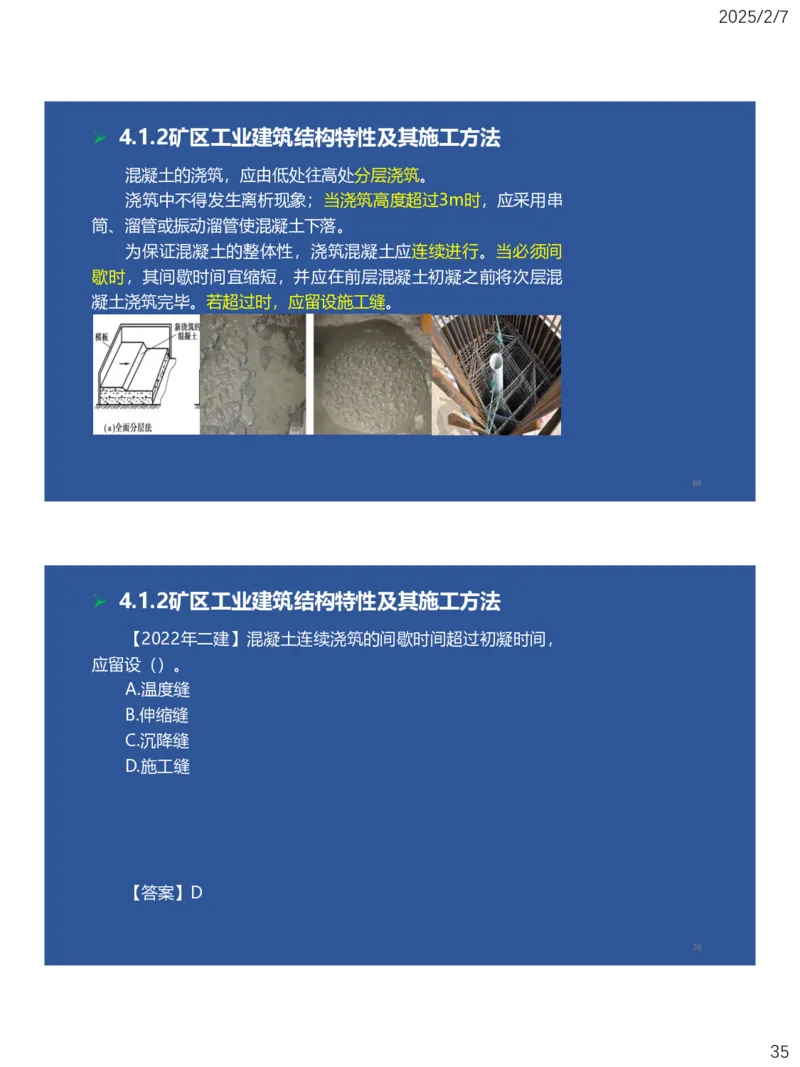

混凝土的浇筑，应由低处往高处分层浇筑。
浇筑中不得发生离析现象；当浇筑高度超过3m时，应采用串
筒、溜管或振动溜管使混凝土下落。
为保证混凝土的整体性，浇筑混凝土应连续进行。当必须间
歇时，其间歇时间宜缩短，并应在前层混凝土初凝之前将次层混
凝土浇筑完毕。若超过时，应留设施工缝。
69
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2022年二建】混凝土连续浇筑的间歇时间超过初凝时间，
应留设（）。
A.温度缝
B.伸缩缝
C.沉降缝
D.施工缝
【答案】D
70
352025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2018年二建】不允许留设施工缝的混凝土，其浇筑过程中
的允许间歇时间由（）而定。
A.施工工艺
B.混凝土初凝时间
C.振捣方式
D.混凝土运输方式
【答案】B
71
➢ 4.1.2矿区工业建筑结构特性及其施工方法
③混凝土的养护
混凝土的养护方法包括对混凝土试块在标准条件下的养护，
对预制构件的热养护，对一般现浇混凝土结构的自然养护。
72
362025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

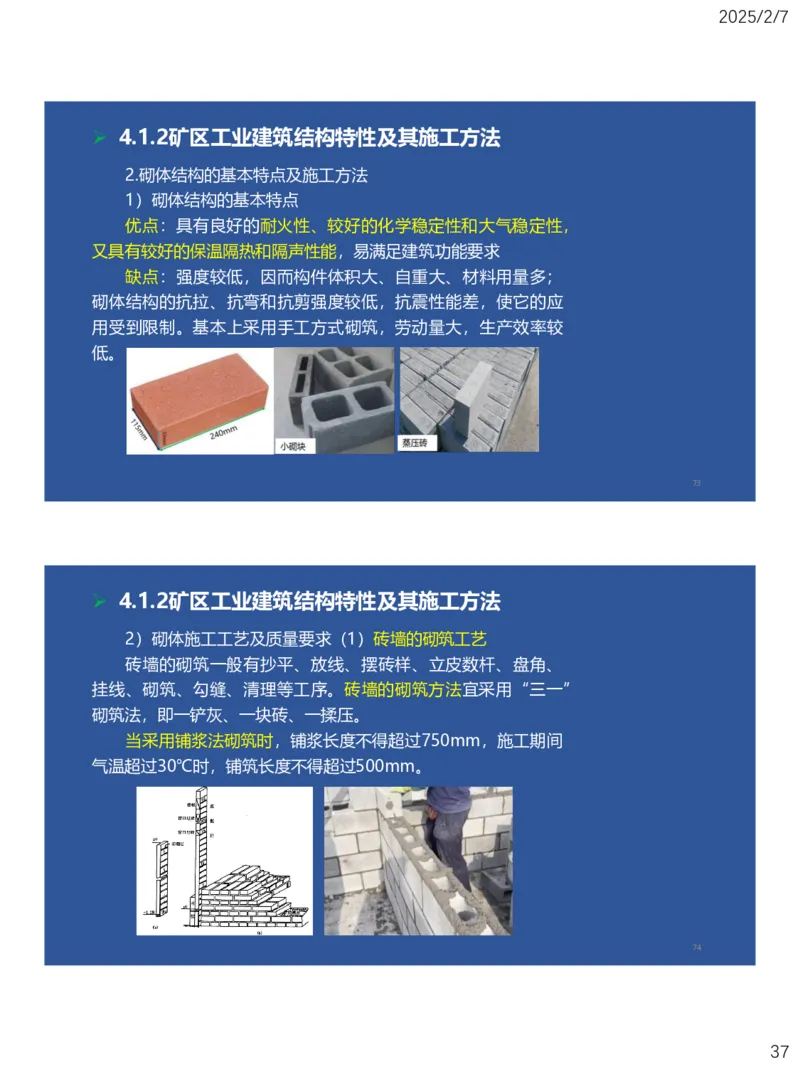

2.砌体结构的基本特点及施工方法
1）砌体结构的基本特点
优点：具有良好的耐火性、较好的化学稳定性和大气稳定性，
又具有较好的保温隔热和隔声性能，易满足建筑功能要求
缺点：强度较低，因而构件体积大、自重大、材料用量多；
砌体结构的抗拉、抗弯和抗剪强度较低，抗震性能差，使它的应
用受到限制。基本上采用手工方式砌筑，劳动量大，生产效率较
低。
73
➢ 4.1.2矿区工业建筑结构特性及其施工方法
2）砌体施工工艺及质量要求（1）砖墙的砌筑工艺
砖墙的砌筑一般有抄平、放线、摆砖样、立皮数杆、盘角、
挂线、砌筑、勾缝、清理等工序。砖墙的砌筑方法宜采用“三一”
砌筑法，即一铲灰、一块砖、一揉压。
当采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间
气温超过30℃时，铺筑长度不得超过500mm。
74
372025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2020年二建】砖墙砌筑方法中的“三一”砌筑法，是指（）。
A.一块砖、一勾缝、一揉压
B.一挂线、一块砖、一勾缝
C.一铲灰、一块砖、一揉压
D.一块砖、一铲灰、一勾缝
【答案】C
75
➢ 4.1.2矿区工业建筑结构特性及其施工方法
（3）砖砌体的质量要求
砖砌体的质量要求是：横平竖直、灰浆饱满、错缝搭接、接
槎可靠。
76
382025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

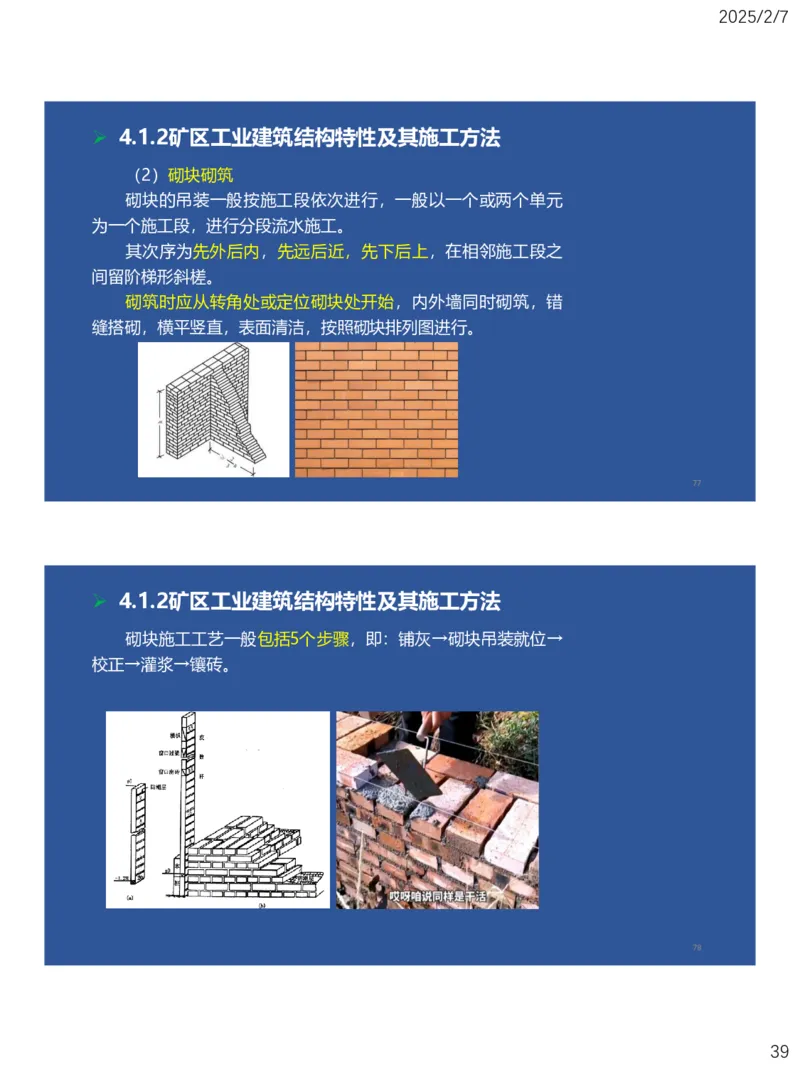

（2）砌块砌筑
砌块的吊装一般按施工段依次进行，一般以一个或两个单元
为一个施工段，进行分段流水施工。
其次序为先外后内，先远后近，先下后上，在相邻施工段之
间留阶梯形斜槎。
砌筑时应从转角处或定位砌块处开始，内外墙同时砌筑，错
缝搭砌，横平竖直，表面清洁，按照砌块排列图进行。
77
➢ 4.1.2矿区工业建筑结构特性及其施工方法
砌块施工工艺一般包括5个步骤，即：铺灰→砌块吊装就位→
校正→灌浆→镶砖。
78
392025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法
3.钢结构的基本特点及施工方法
1）钢结构主要特点
（1）钢材的材质均匀，材料强度高，可靠性好，结构的自重
通常较小。钢材有良好的塑性和韧性，对动荷载的适应性较强。
（2）钢结构制造简便，施工方便，工业化程度高；密封性强，
耐热性较好，特别适用于高压容器、大型油库、气柜、输油管道
的制作。
（3）钢材焊接性良好。但焊接对材料性质和构件的力学状态
可能会有一定影响。
（4）钢材耐腐蚀性差，易锈蚀。
（5）钢材耐热而不防火。
79
➢ 4.1.2矿区工业建筑结构特性及其施工方法
2）钢结构施工
（1）钢结构施工详图设计
（2）钢结构加工制作
（3）钢结构预拼装
（4）钢结构除锈剂涂装
①手工和动力工具除锈
②喷射或抛射除锈
③酸洗除锈
④防腐涂装施工
80
402025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

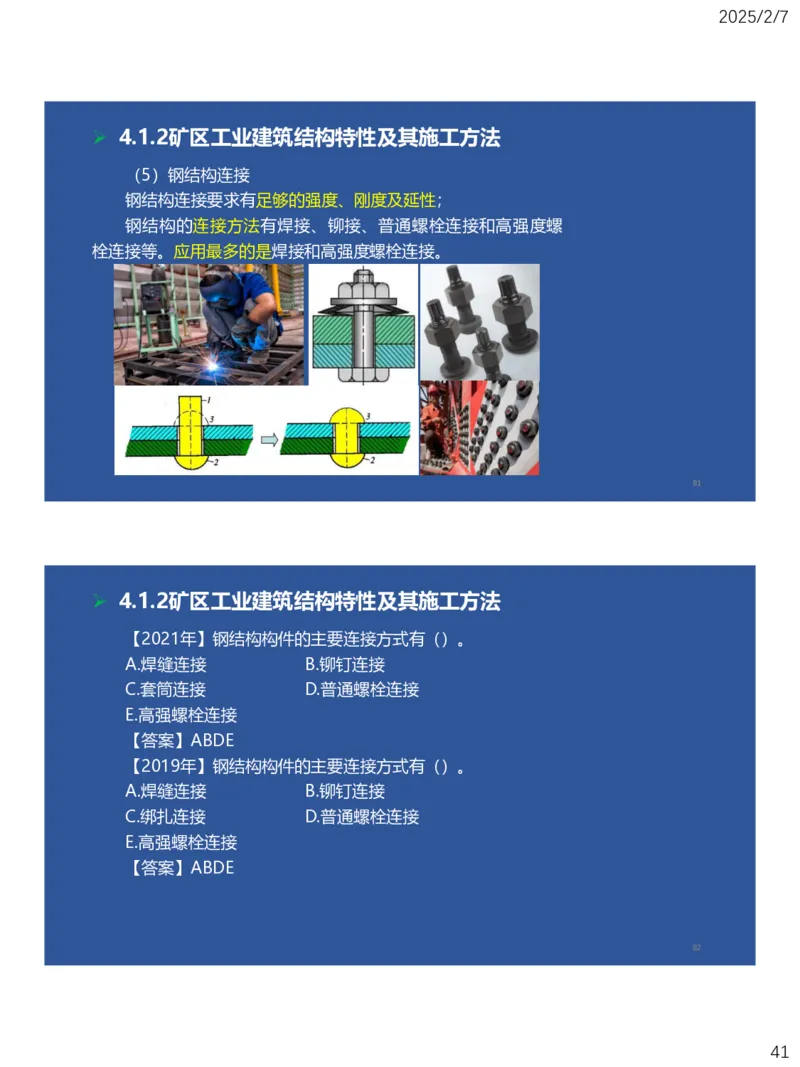

（5）钢结构连接
钢结构连接要求有足够的强度、刚度及延性；
钢结构的连接方法有焊接、铆接、普通螺栓连接和高强度螺
栓连接等。应用最多的是焊接和高强度螺栓连接。
81
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2021年】钢结构构件的主要连接方式有（）。
A.焊缝连接 B.铆钉连接
C.套筒连接 D.普通螺栓连接
E.高强螺栓连接
【答案】ABDE
【2019年】钢结构构件的主要连接方式有（）。
A.焊缝连接 B.铆钉连接
C.绑扎连接 D.普通螺栓连接
E.高强螺栓连接
【答案】ABDE
82
412025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

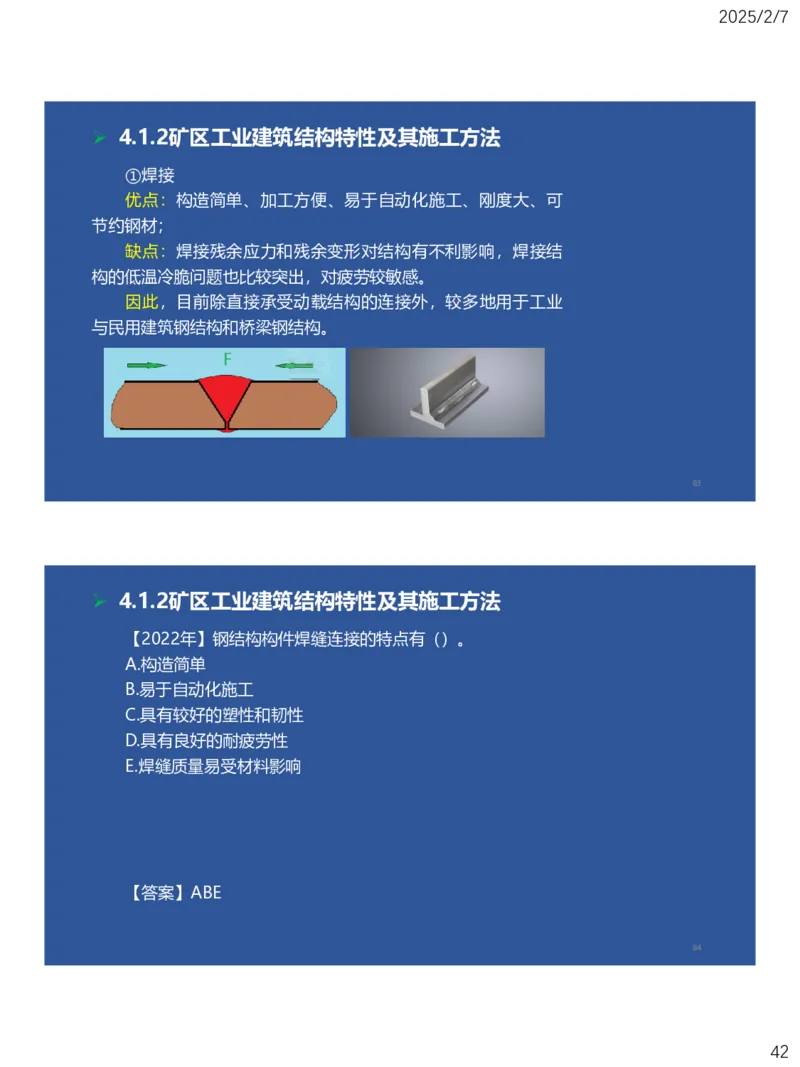

①焊接
优点：构造简单、加工方便、易于自动化施工、刚度大、可
节约钢材；
缺点：焊接残余应力和残余变形对结构有不利影响，焊接结
构的低温冷脆问题也比较突出，对疲劳较敏感。
因此，目前除直接承受动载结构的连接外，较多地用于工业
与民用建筑钢结构和桥梁钢结构。
83
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2022年】钢结构构件焊缝连接的特点有（）。
A.构造简单
B.易于自动化施工
C.具有较好的塑性和韧性
D.具有良好的耐疲劳性
E.焊缝质量易受材料影响
【答案】ABE
84
422025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法
【2022年】关于焊缝连接特点的说法，错误的是（）。
A.焊缝连接适用于各种形状的钢构件
B.焊缝附近的钢材会局部变脆
C.焊接过程会产生残余应力
D.焊缝连接不会降低钢材的疲劳性能
【答案】D
85
➢ 4.1.2矿区工业建筑结构特性及其施工方法
②铆钉连接
优点：是塑性和韧性较好、传力可靠、质量易检查；
缺点：构造复杂，用钢量多，施工复杂。
适用于：直接承受动力荷载的钢结构连接。
86
432025/2/7
➢ 4.1.2矿区工业建筑结构特性及其施工方法

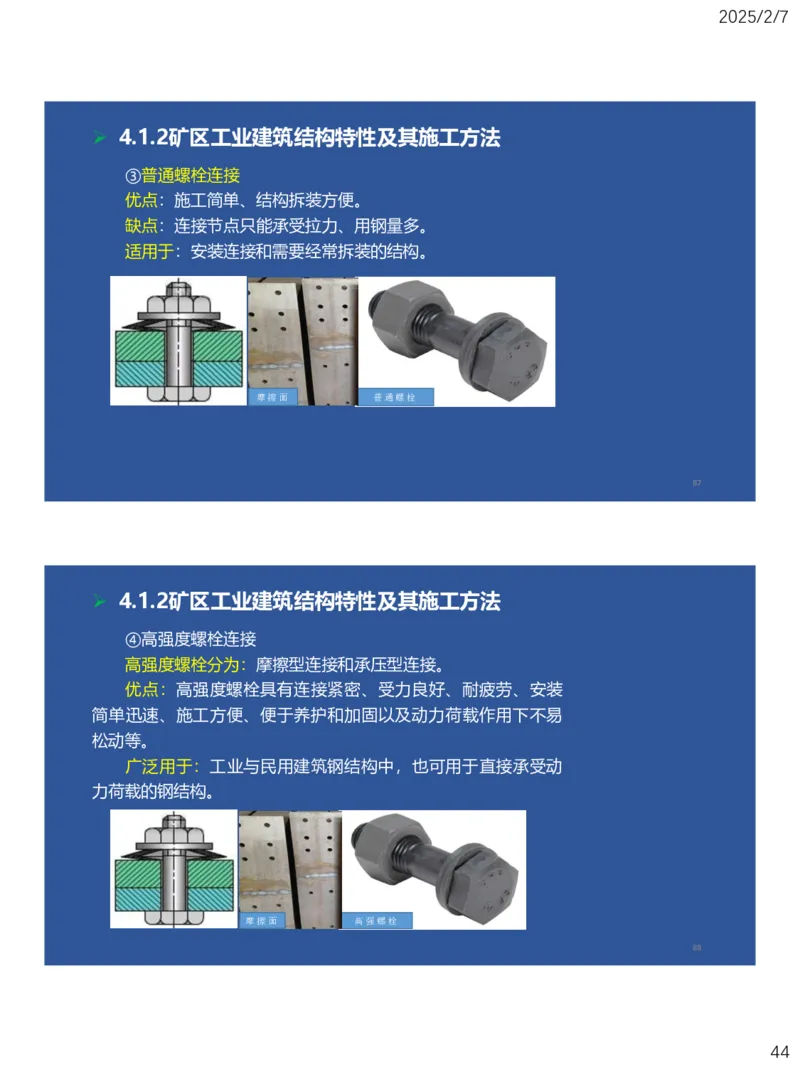

③普通螺栓连接
优点：施工简单、结构拆装方便。
缺点：连接节点只能承受拉力、用钢量多。
适用于：安装连接和需要经常拆装的结构。
摩擦面 普通螺栓
87
➢ 4.1.2矿区工业建筑结构特性及其施工方法
④高强度螺栓连接
高强度螺栓分为：摩擦型连接和承压型连接。
优点：高强度螺栓具有连接紧密、受力良好、耐疲劳、安装
简单迅速、施工方便、便于养护和加固以及动力荷载作用下不易
松动等。
广泛用于：工业与民用建筑钢结构中，也可用于直接承受动
力荷载的钢结构。
摩擦面 高强螺栓
88
442025/2/7

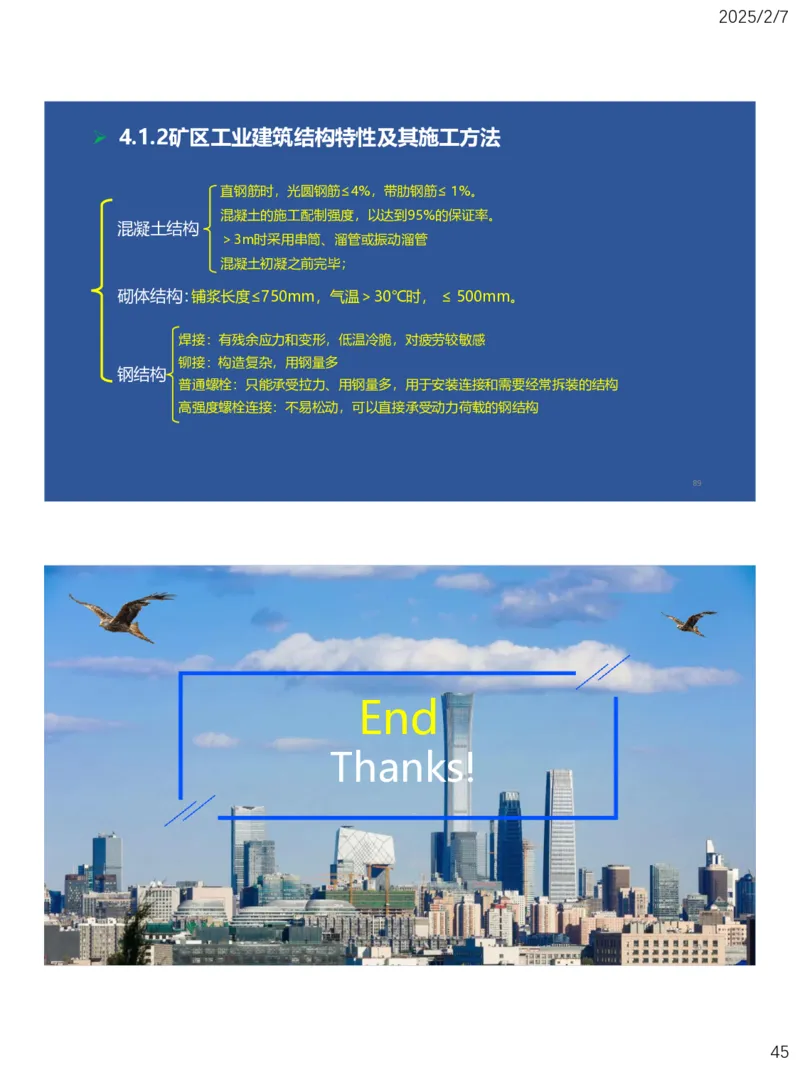

➢ 4.1.2矿区工业建筑结构特性及其施工方法
直钢筋时，光圆钢筋≤4%，带肋钢筋≤ 1%。
混凝土的施工配制强度，以达到95%的保证率。
混凝土结构
＞3m时采用串筒、溜管或振动溜管
混凝土初凝之前完毕；
砌体结构：铺浆长度≤750mm，气温＞30℃时， ≤ 500mm。
焊接：有残余应力和变形，低温冷脆，对疲劳较敏感
铆接：构造复杂，用钢量多
钢结构
普通螺栓：只能承受拉力、用钢量多，用于安装连接和需要经常拆装的结构
高强度螺栓连接：不易松动，可以直接承受动力荷载的钢结构
89
End
Thanks!
90
452025/2/7
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
91
矿区地面工业建筑
结构与施工
4.1.1矿区工业建筑结构的类型及其应用
4.1.2矿区工业建筑结构特性及其施工方法
4.1.3矿区工业建筑施工主要设备
92
462025/2/7
➢ 4.1.3矿区工业建筑施工主要设备
1）轻小起重机具
1.起重机械的分类
2）起重机
1）自行式起重机
2.起重机械的使用 2）塔式起重机
3）桅杆式起重机
93
➢ 4.1.3矿区工业建筑施工主要设备
1.起重机械的分类
1）轻小起重机具
轻小起重机具包括：千斤顶（齿条、螺旋、液压）、滑轮组、
葫芦（手动、电动）、卷扬机（手动、电动、液动）、悬挂单轨。
94
472025/2/7
➢ 4.1.3矿区工业建筑施工主要设备

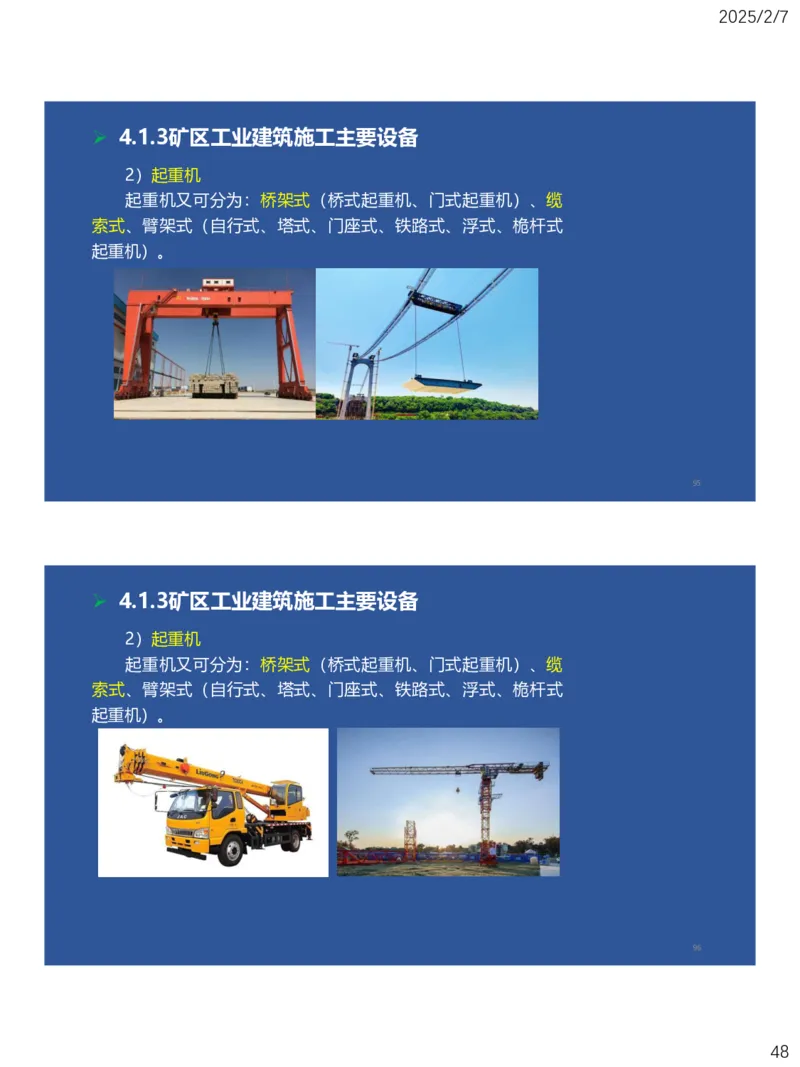

2）起重机
起重机又可分为：桥架式（桥式起重机、门式起重机）、缆
索式、臂架式（自行式、塔式、门座式、铁路式、浮式、桅杆式
起重机）。
95
➢ 4.1.3矿区工业建筑施工主要设备
2）起重机
起重机又可分为：桥架式（桥式起重机、门式起重机）、缆
索式、臂架式（自行式、塔式、门座式、铁路式、浮式、桅杆式
起重机）。
96
482025/2/7
➢ 4.1.3矿区工业建筑施工主要设备
2）起重机
起重机又可分为：桥架式（桥式起重机、门式起重机）、缆
索式、臂架式（自行式、塔式、门座式、铁路式、浮式、桅杆式
起重机）。
97
➢ 4.1.3矿区工业建筑施工主要设备
2.起重机械的使用
1）自行式起重机
分为汽车式、履带式和轮胎式三类，它们的特点是起重量大，
机动性好。可以方便地转移场地，适用范围广，但对道路、场地
要求较高，台班费高和幅度利用率低。适用于单件大、中型设备、
构件的吊装。
98
492025/2/7
➢ 4.1.3矿区工业建筑施工主要设备

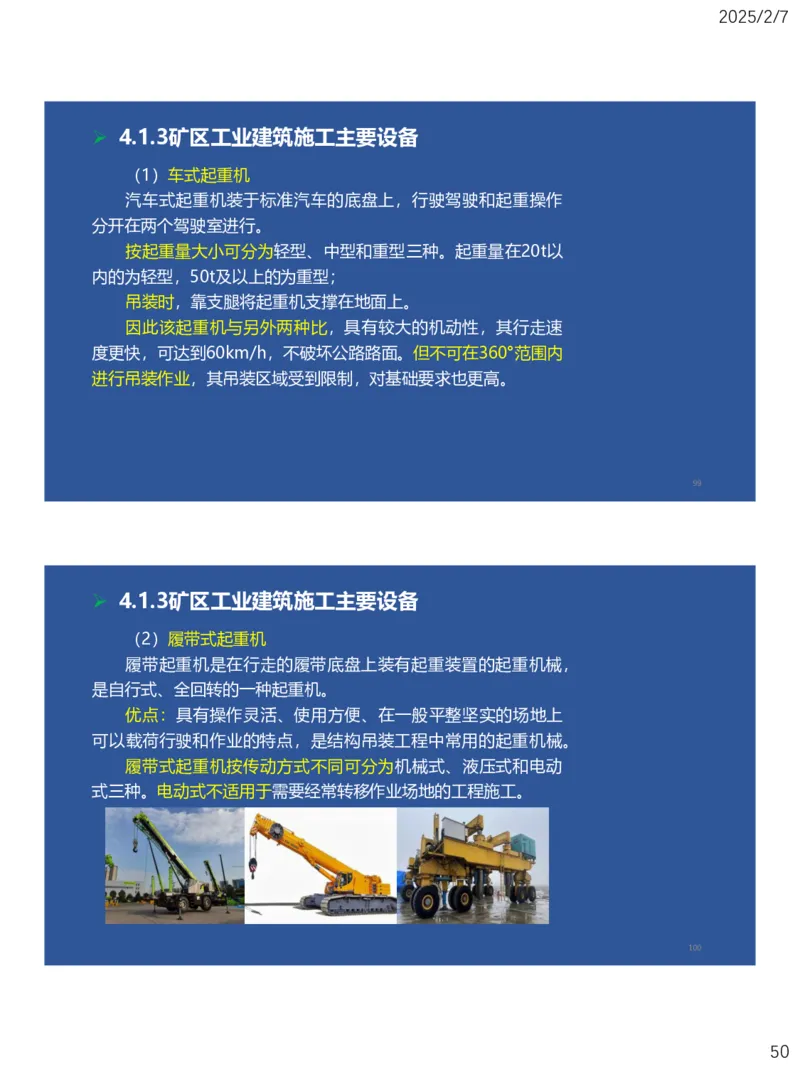

（1）车式起重机
汽车式起重机装于标准汽车的底盘上，行驶驾驶和起重操作
分开在两个驾驶室进行。
按起重量大小可分为轻型、中型和重型三种。起重量在20t以
内的为轻型，50t及以上的为重型；
吊装时，靠支腿将起重机支撑在地面上。
因此该起重机与另外两种比，具有较大的机动性，其行走速
度更快，可达到60km/h，不破坏公路路面。但不可在360°范围内
进行吊装作业，其吊装区域受到限制，对基础要求也更高。
99
➢ 4.1.3矿区工业建筑施工主要设备
（2）履带式起重机
履带起重机是在行走的履带底盘上装有起重装置的起重机械，
是自行式、全回转的一种起重机。
优点：具有操作灵活、使用方便、在一般平整坚实的场地上
可以载荷行驶和作业的特点，是结构吊装工程中常用的起重机械。
履带式起重机按传动方式不同可分为机械式、液压式和电动
式三种。电动式不适用于需要经常转移作业场地的工程施工。
100
502025/2/7
➢ 4.1.3矿区工业建筑施工主要设备
（3）轮胎式起重机
轮胎起重机是一种装在专用轮胎式行走底盘上的起重机。
优点：其横向尺寸较大，故横向稳定性好，能全回转作业，
并能在允许载荷下负荷行驶。
它与汽车起重机有很多相同之处，主要差别是行驶速度慢，
故不宜长距离行驶，适宜于作业地点相对固定而作业量较大的场
合。
101
➢ 4.1.3矿区工业建筑施工主要设备
2）塔式起重机
塔式起重机按有无行走机构可分为固定式和移动式两种。前
者固定在地面上或建筑物上，后者按其行走装置又可分为履带式、
汽车式、轮胎式和轨道式四种；
按其回转形式可分为上回转和下回转两种；
按其变幅方式可分为水平臂架小车变幅和动臂变幅两种；
按其安装形式可分为自升式、整体快速拆装和拼装式三种。
102
512025/2/7

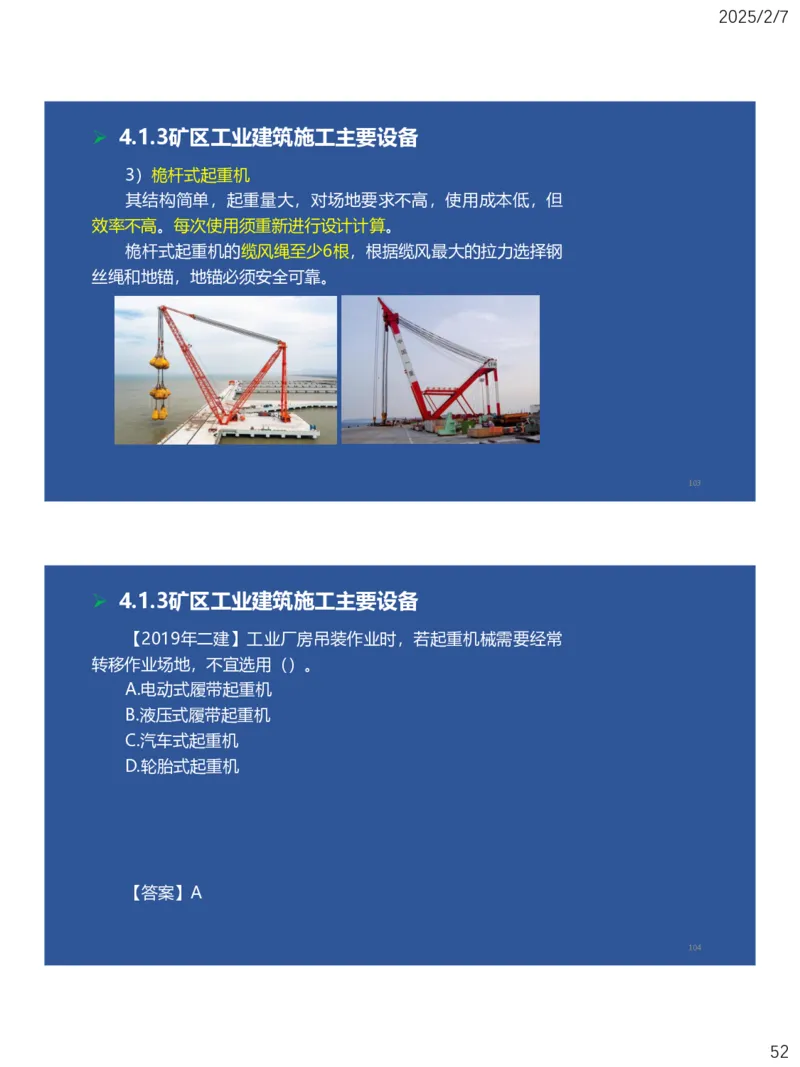

➢ 4.1.3矿区工业建筑施工主要设备
3）桅杆式起重机
其结构简单，起重量大，对场地要求不高，使用成本低，但
效率不高。每次使用须重新进行设计计算。
桅杆式起重机的缆风绳至少6根，根据缆风最大的拉力选择钢
丝绳和地锚，地锚必须安全可靠。
103
➢ 4.1.3矿区工业建筑施工主要设备
【2019年二建】工业厂房吊装作业时，若起重机械需要经常
转移作业场地，不宜选用（）。
A.电动式履带起重机
B.液压式履带起重机
C.汽车式起重机
D.轮胎式起重机
【答案】A
104
522025/2/7

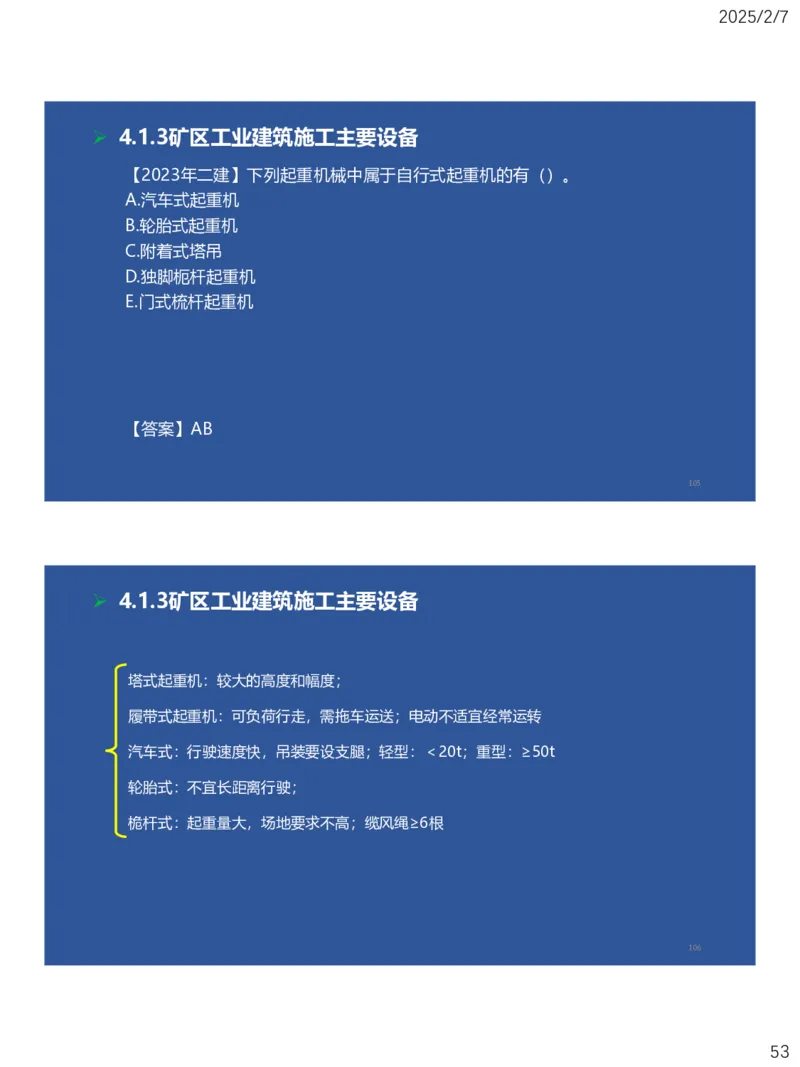

➢ 4.1.3矿区工业建筑施工主要设备
【2023年二建】下列起重机械中属于自行式起重机的有（）。
A.汽车式起重机
B.轮胎式起重机
C.附着式塔吊
D.独脚枙杆起重机
E.门式梳杆起重机
【答案】AB
105
➢ 4.1.3矿区工业建筑施工主要设备
塔式起重机：较大的高度和幅度；
履带式起重机：可负荷行走，需拖车运送；电动不适宜经常运转
汽车式：行驶速度快，吊装要设支腿；轻型：＜20t；重型：≥50t
轮胎式：不宜长距离行驶；
桅杆式：起重量大，场地要求不高；缆风绳≥6根
106
532025/2/7
End
Thanks!
107
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
108
542025/2/7
第4章
矿区地面工业建筑工程
4.1矿区地面工业建筑结构与施工
4.2基础工程与地基处理
4.3基坑工程施工
109
矿区地面工业建筑
结构与施工
4.2.1矿区工业建筑基础施工方法与技术要求
4.2.2矿区建筑地基处理方法与技术要求
110
552025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
1）柱下单独基础
1.独立基础（单独基础）
2）墙下单独基础
2.条形基础
3.筏形基础
4.箱形基础
1）钢筋混凝土预制桩施工
5.桩基础
2）钢筋混凝土灌注桩施工
111
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
基础的类型与建筑物上部结构形式、荷载大小、地基承载能
力、地基上的地质、水文情况、材料性能等因素有关。
基础按照受力特点及材料性能可分为刚性基础和柔性基础；
按构造方式可分为独立基础、条形基础、筏形基础、箱形基
础等。
条形基础 单独基础
筏形基础 箱形基础
112
562025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

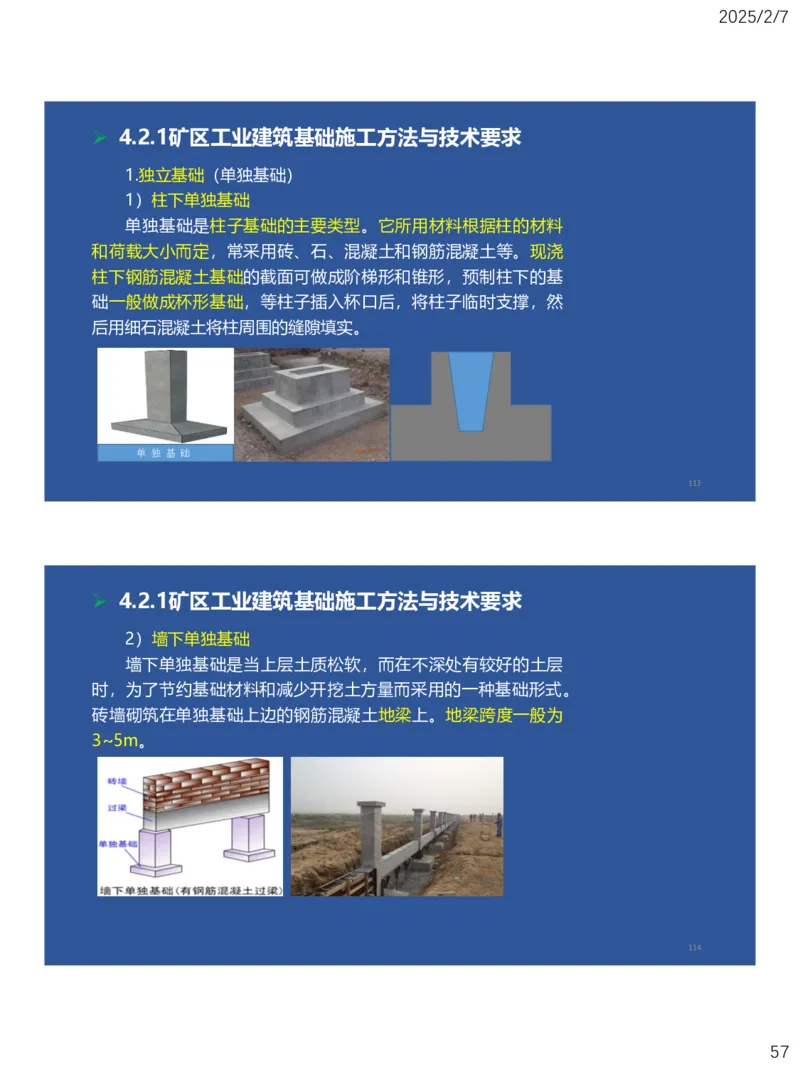

1.独立基础（单独基础）
1）柱下单独基础
单独基础是柱子基础的主要类型。它所用材料根据柱的材料
和荷载大小而定，常采用砖、石、混凝土和钢筋混凝土等。现浇
柱下钢筋混凝土基础的截面可做成阶梯形和锥形，预制柱下的基
础一般做成杯形基础，等柱子插入杯口后，将柱子临时支撑，然
后用细石混凝土将柱周围的缝隙填实。
单独 基 础
113
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
2）墙下单独基础
墙下单独基础是当上层土质松软，而在不深处有较好的土层
时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。
砖墙砌筑在单独基础上边的钢筋混凝土地梁上。地梁跨度一般为
3~5m。
114
572025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

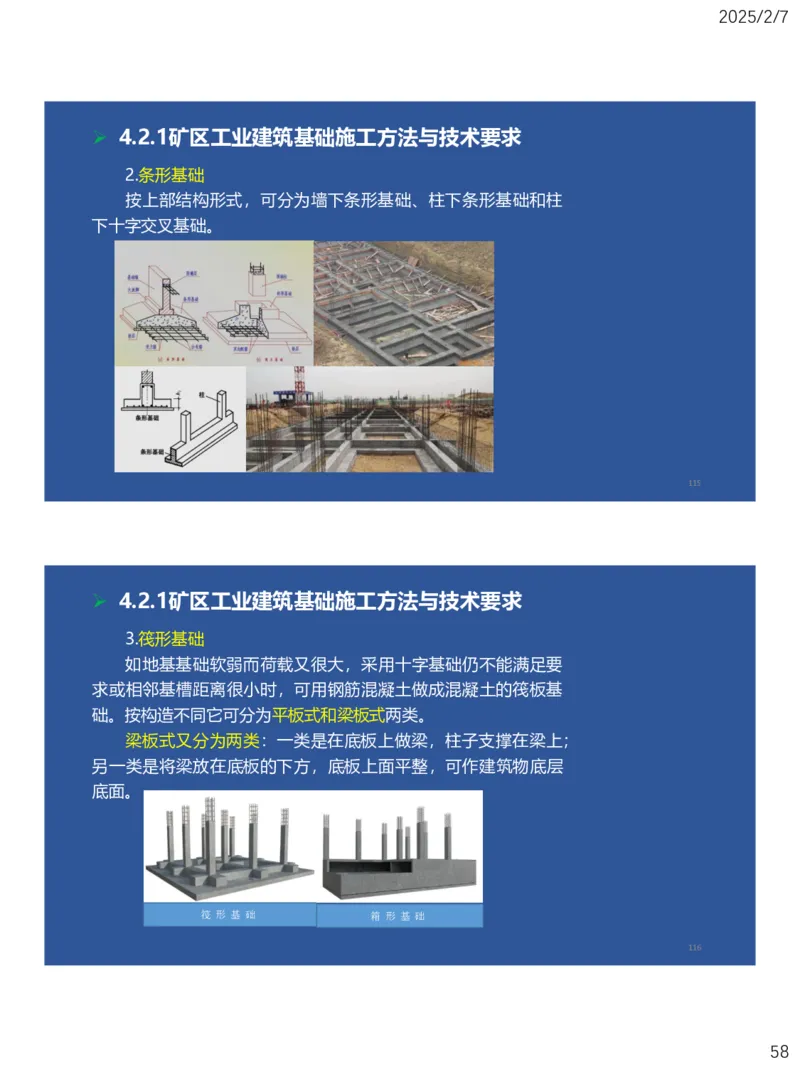

2.条形基础
按上部结构形式，可分为墙下条形基础、柱下条形基础和柱
下十字交叉基础。
115
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
3.筏形基础
如地基基础软弱而荷载又很大，采用十字基础仍不能满足要
求或相邻基槽距离很小时，可用钢筋混凝土做成混凝土的筏板基
础。按构造不同它可分为平板式和梁板式两类。
梁板式又分为两类：一类是在底板上做梁，柱子支撑在梁上；
另一类是将梁放在底板的下方，底板上面平整，可作建筑物底层
底面。
筏形基础 箱形基 础
116
582025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

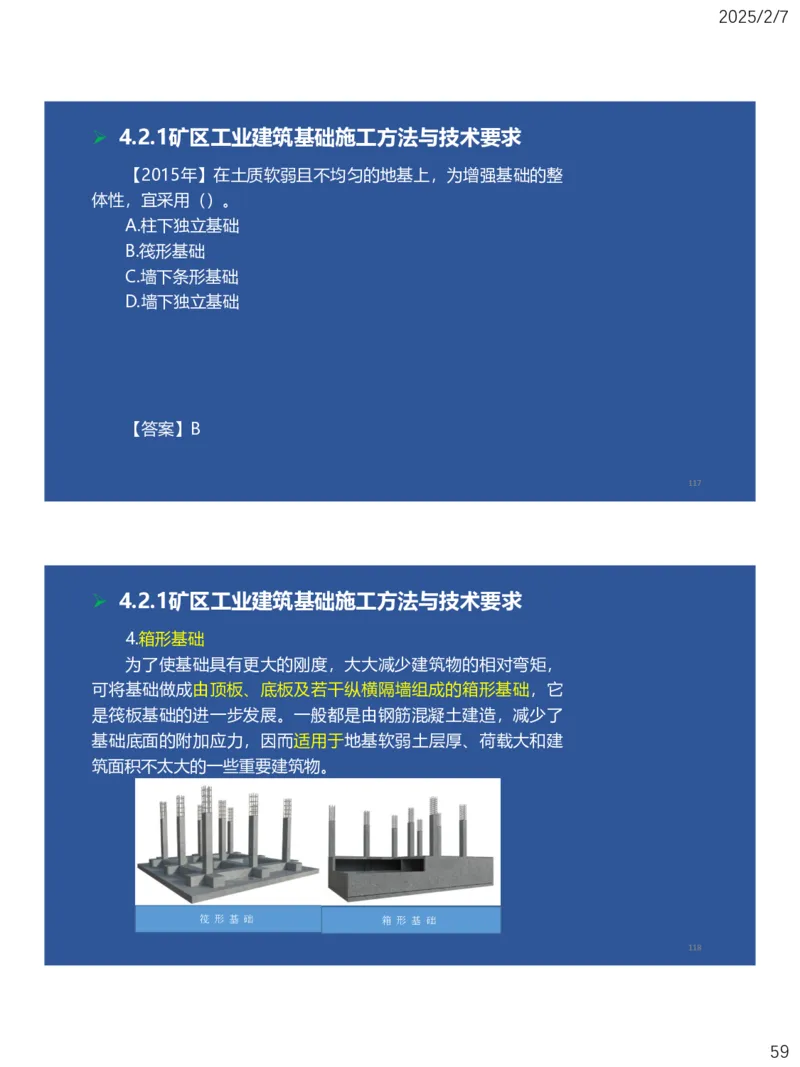

【2015年】在土质软弱且不均匀的地基上，为增强基础的整
体性，宜采用（）。
A.柱下独立基础
B.筏形基础
C.墙下条形基础
D.墙下独立基础
【答案】B
117
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
4.箱形基础
为了使基础具有更大的刚度，大大减少建筑物的相对弯矩，
可将基础做成由顶板、底板及若干纵横隔墙组成的箱形基础，它
是筏板基础的进一步发展。一般都是由钢筋混凝土建造，减少了
基础底面的附加应力，因而适用于地基软弱土层厚、荷载大和建
筑面积不太大的一些重要建筑物。
筏形基础 箱形 基础
118
592025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

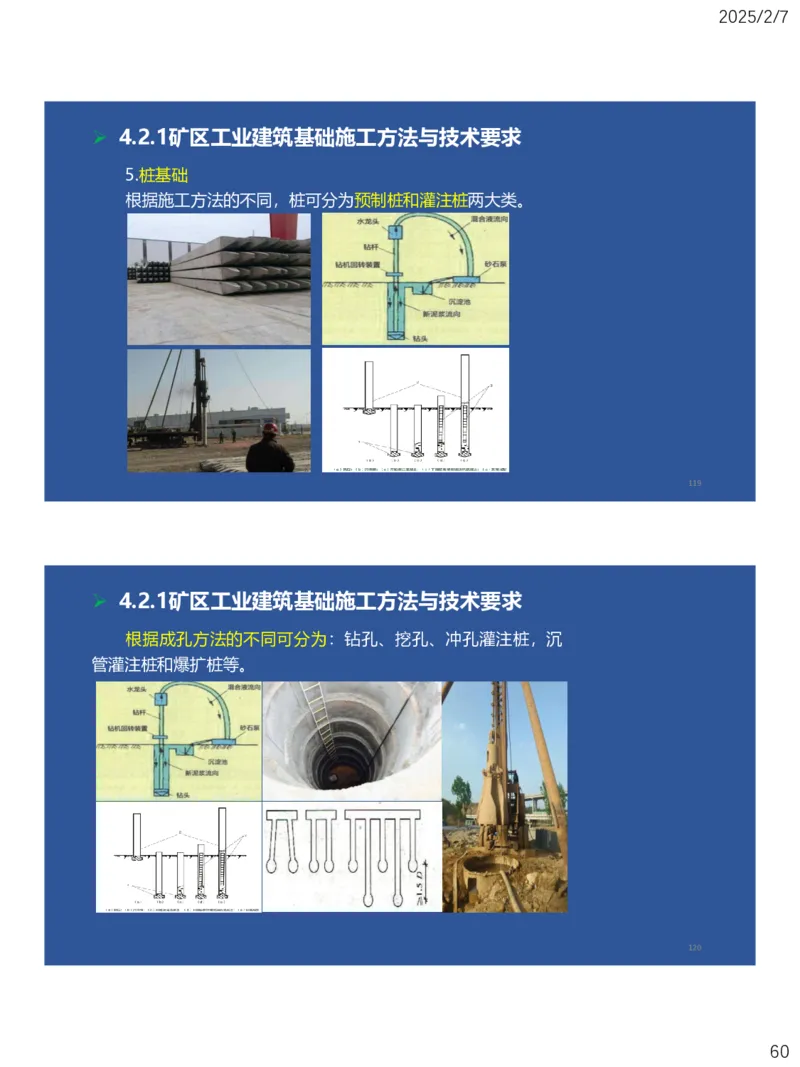

5.桩基础
根据施工方法的不同，桩可分为预制桩和灌注桩两大类。
119
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
根据成孔方法的不同可分为：钻孔、挖孔、冲孔灌注桩，沉
管灌注桩和爆扩桩等。
120
602025/2/7

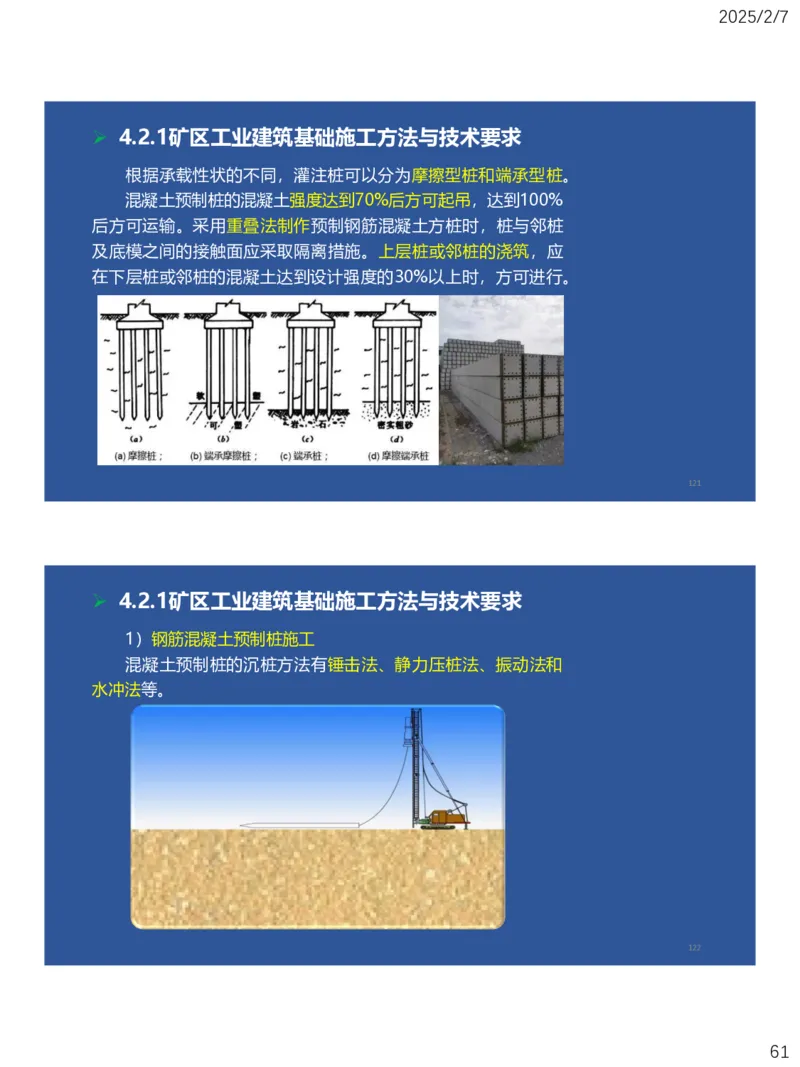

➢ 4.2.1矿区工业建筑基础施工方法与技术要求
根据承载性状的不同，灌注桩可以分为摩擦型桩和端承型桩。
混凝土预制桩的混凝土强度达到70%后方可起吊，达到100%
后方可运输。采用重叠法制作预制钢筋混凝土方桩时，桩与邻桩
及底模之间的接触面应采取隔离措施。上层桩或邻桩的浇筑，应
在下层桩或邻桩的混凝土达到设计强度的30%以上时，方可进行。
121
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
1）钢筋混凝土预制桩施工
混凝土预制桩的沉桩方法有锤击法、静力压桩法、振动法和
水冲法等。
122
612025/2/7

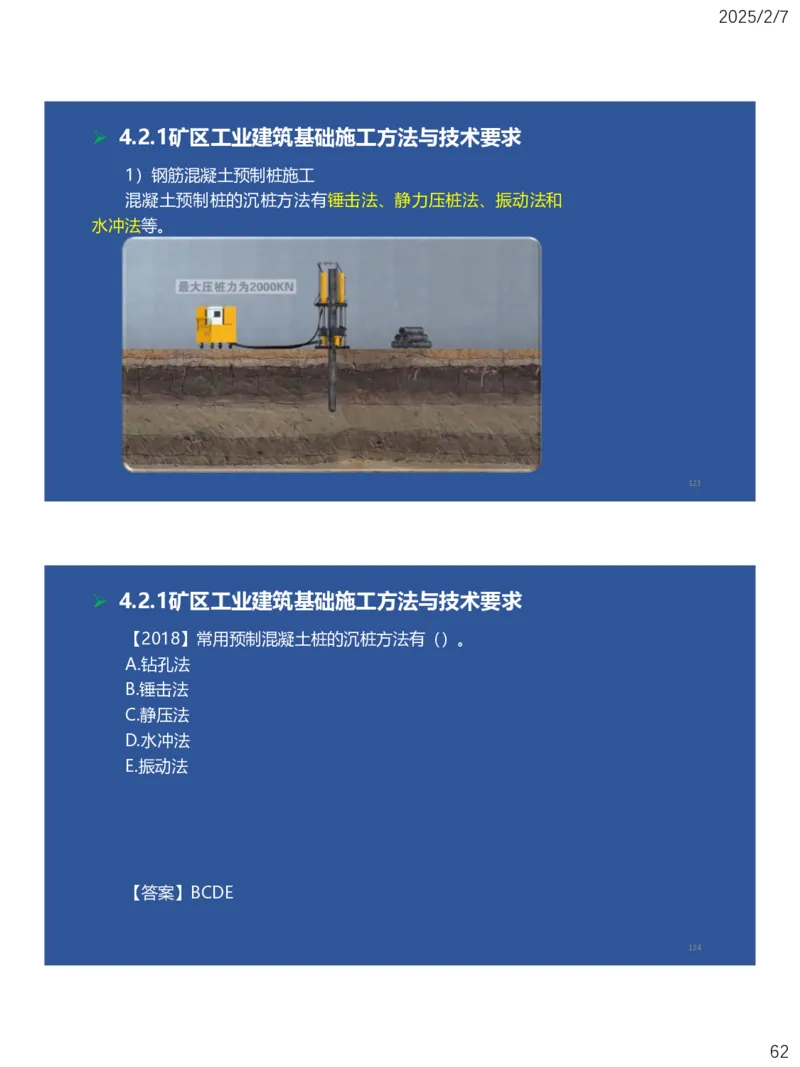

➢ 4.2.1矿区工业建筑基础施工方法与技术要求
1）钢筋混凝土预制桩施工
混凝土预制桩的沉桩方法有锤击法、静力压桩法、振动法和
水冲法等。
123
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
【2018】常用预制混凝土桩的沉桩方法有（）。
A.钻孔法
B.锤击法
C.静压法
D.水冲法
E.振动法
【答案】BCDE
124
622025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
（1）锤击法
打桩施工时，锤的落距应较小，待桩入土至一定深度且稳定
后，再按要求的落距锤击。用落锤或单动汽锤打桩时，最大落距
不宜大于1m；用柴油锤时，应使锤跳动正常。
在打桩过程中，遇有贯入度剧变，桩身突然发生倾斜、移位
或有严重回弹，桩顶或桩身出现严重裂缝或破碎等异常情况时，
应暂停打桩，及时研究处理。
125
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
沉桩顺序应按先深后浅、先大后小、先长后短、先密后疏的
次序进行。
密集桩群应控制沉桩速率，宜自中间向两个方向或四周对称
施打，一侧毗邻建（构）筑物或设施时，应由该侧向远离该侧的
方向施打。
126
632025/2/7

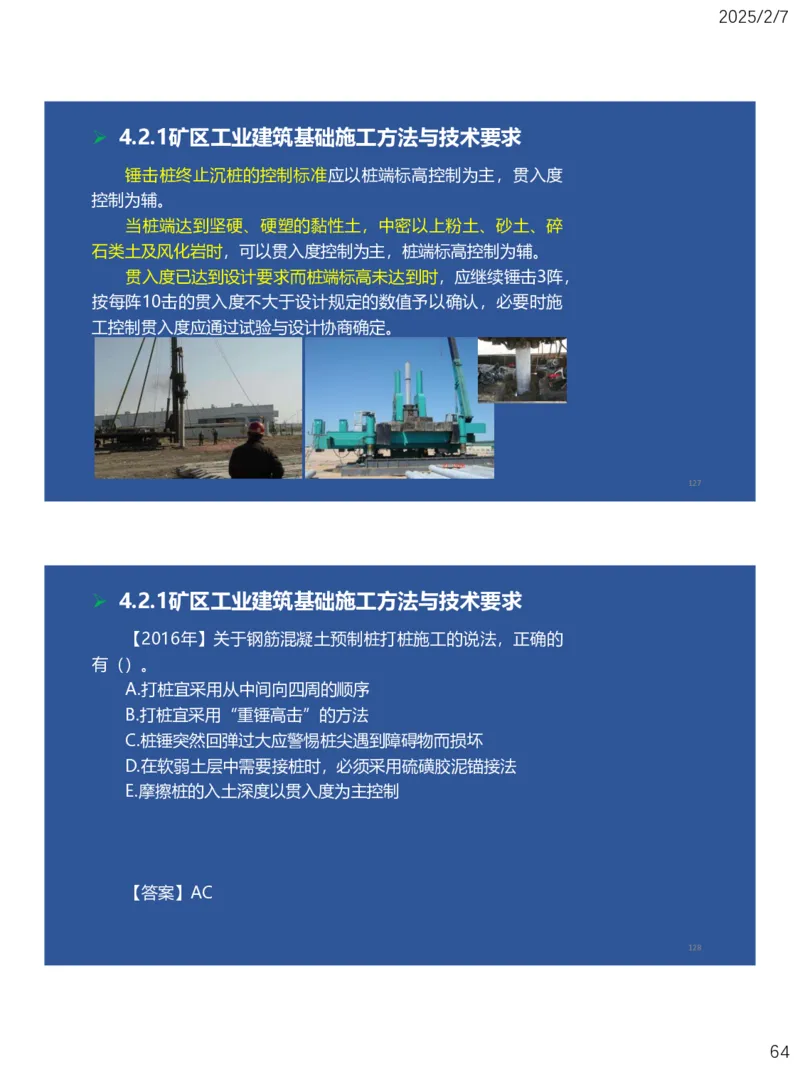

➢ 4.2.1矿区工业建筑基础施工方法与技术要求
锤击桩终止沉桩的控制标准应以桩端标高控制为主，贯入度
控制为辅。
当桩端达到坚硬、硬塑的黏性土，中密以上粉土、砂土、碎
石类土及风化岩时，可以贯入度控制为主，桩端标高控制为辅。
贯入度已达到设计要求而桩端标高未达到时，应继续锤击3阵，
按每阵10击的贯入度不大于设计规定的数值予以确认，必要时施
工控制贯入度应通过试验与设计协商确定。
127
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
【2016年】关于钢筋混凝土预制桩打桩施工的说法，正确的
有（）。
A.打桩宜采用从中间向四周的顺序
B.打桩宜采用“重锤高击”的方法
C.桩锤突然回弹过大应警惕桩尖遇到障碍物而损坏
D.在软弱土层中需要接桩时，必须采用硫磺胶泥锚接法
E.摩擦桩的入土深度以贯入度为主控制
【答案】AC
128
642025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

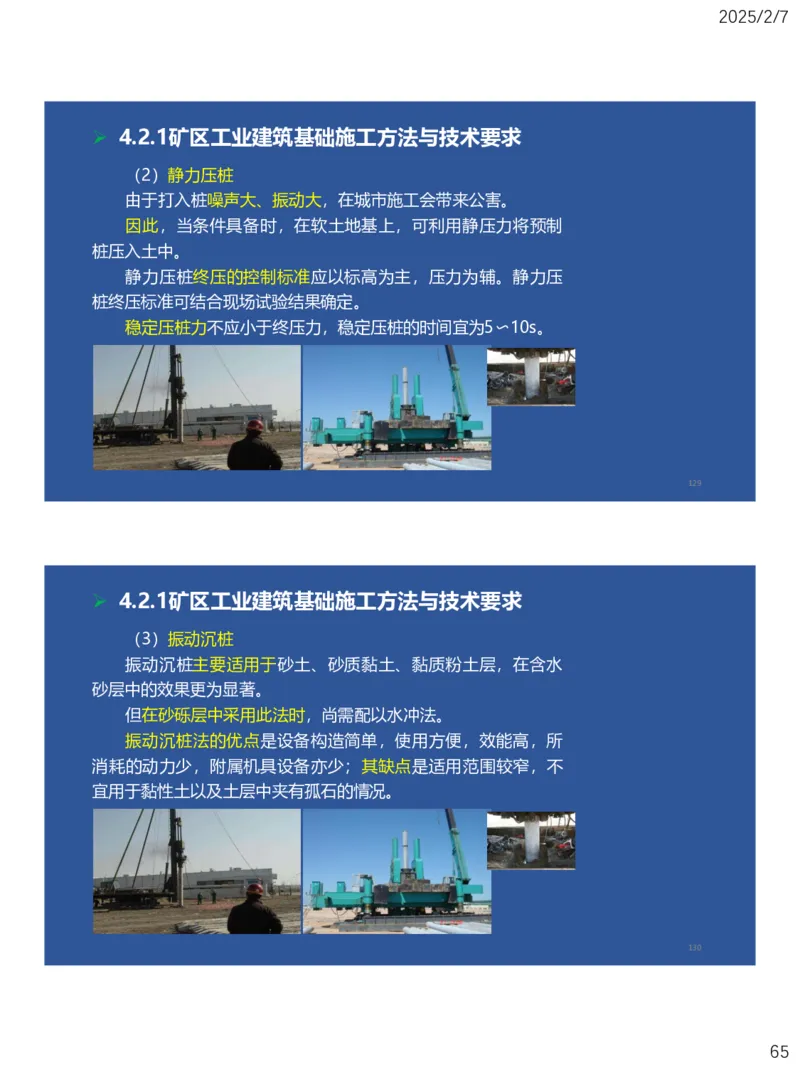

（2）静力压桩
由于打入桩噪声大、振动大，在城市施工会带来公害。
因此，当条件具备时，在软土地基上，可利用静压力将预制
桩压入土中。
静力压桩终压的控制标准应以标高为主，压力为辅。静力压
桩终压标准可结合现场试验结果确定。
稳定压桩力不应小于终压力，稳定压桩的时间宜为5〜10s。
129
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
（3）振动沉桩
振动沉桩主要适用于砂土、砂质黏土、黏质粉土层，在含水
砂层中的效果更为显著。
但在砂砾层中采用此法时，尚需配以水冲法。
振动沉桩法的优点是设备构造简单，使用方便，效能高，所
消耗的动力少，附属机具设备亦少；其缺点是适用范围较窄，不
宜用于黏性土以及土层中夹有孤石的情况。
130
652025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

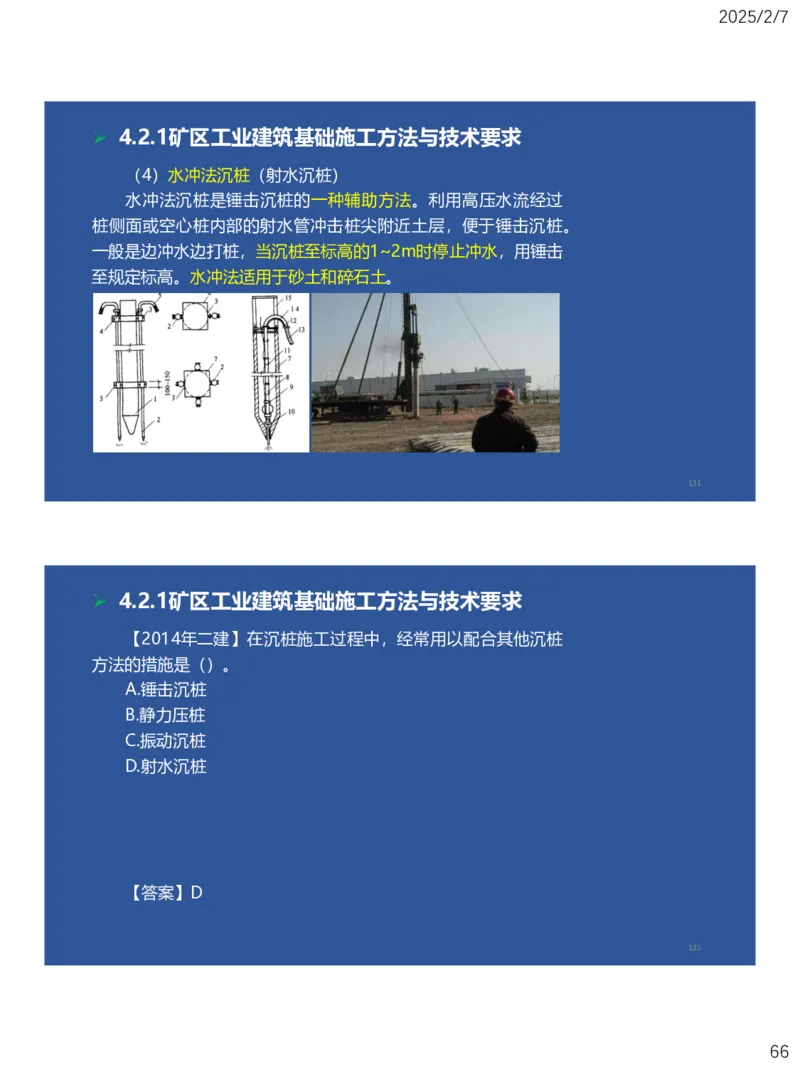

（4）水冲法沉桩（射水沉桩）
水冲法沉桩是锤击沉桩的一种辅助方法。利用高压水流经过
桩侧面或空心桩内部的射水管冲击桩尖附近土层，便于锤击沉桩。
一般是边冲水边打桩，当沉桩至标高的1~2m时停止冲水，用锤击
至规定标高。水冲法适用于砂土和碎石土。
131
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
【2014年二建】在沉桩施工过程中，经常用以配合其他沉桩
方法的措施是（）。
A.锤击沉桩
B.静力压桩
C.振动沉桩
D.射水沉桩
【答案】D
132
662025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

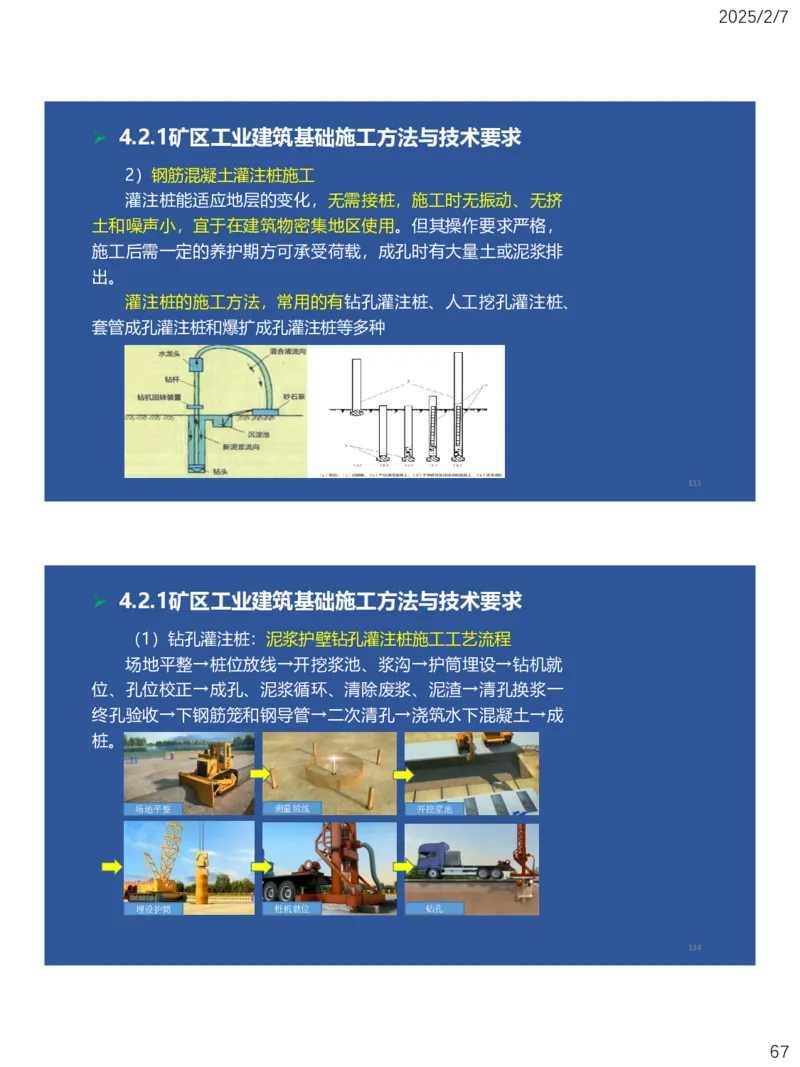

2）钢筋混凝土灌注桩施工
灌注桩能适应地层的变化，无需接桩，施工时无振动、无挤
土和噪声小，宜于在建筑物密集地区使用。但其操作要求严格，
施工后需一定的养护期方可承受荷载，成孔时有大量土或泥浆排
出。
灌注桩的施工方法，常用的有钻孔灌注桩、人工挖孔灌注桩、
套管成孔灌注桩和爆扩成孔灌注桩等多种
133
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
（1）钻孔灌注桩：泥浆护壁钻孔灌注桩施工工艺流程
场地平整→桩位放线→开挖浆池、浆沟→护筒埋设→钻机就
位、孔位校正→成孔、泥浆循环、清除废浆、泥渣→清孔换浆一
终孔验收→下钢筋笼和钢导管→二次清孔→浇筑水下混凝土→成
桩。
场地平整 测量放线 开挖浆池
埋设护筒 桩机就位 钻孔
134
672025/2/7

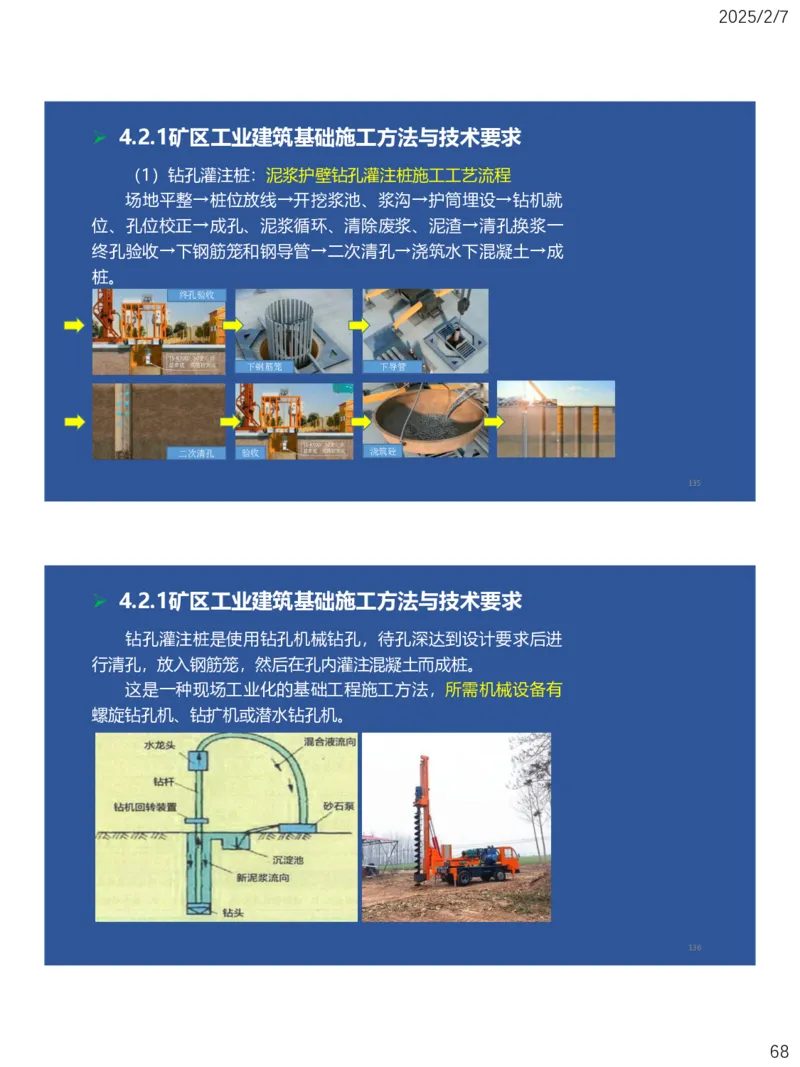

➢ 4.2.1矿区工业建筑基础施工方法与技术要求
（1）钻孔灌注桩：泥浆护壁钻孔灌注桩施工工艺流程
场地平整→桩位放线→开挖浆池、浆沟→护筒埋设→钻机就
位、孔位校正→成孔、泥浆循环、清除废浆、泥渣→清孔换浆一
终孔验收→下钢筋笼和钢导管→二次清孔→浇筑水下混凝土→成
桩。
终孔验收
下钢筋笼 下导管
二次清孔 验收 浇筑砼
135
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
钻孔灌注桩是使用钻孔机械钻孔，待孔深达到设计要求后进
行清孔，放入钢筋笼，然后在孔内灌注混凝土而成桩。
这是一种现场工业化的基础工程施工方法，所需机械设备有
螺旋钻孔机、钻扩机或潜水钻孔机。
136
682025/2/7
➢ 4.2.1矿区工业建筑基础施工方法与技术要求

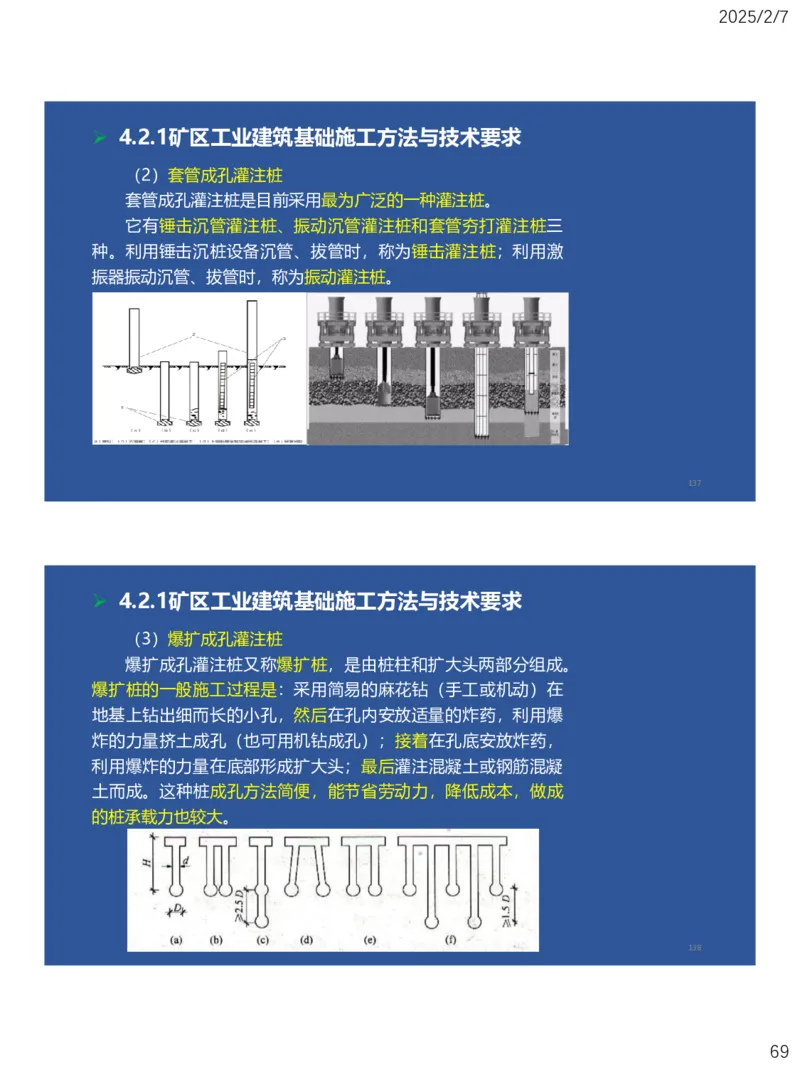

（2）套管成孔灌注桩
套管成孔灌注桩是目前采用最为广泛的一种灌注桩。
它有锤击沉管灌注桩、振动沉管灌注桩和套管夯打灌注桩三
种。利用锤击沉桩设备沉管、拔管时，称为锤击灌注桩；利用激
振器振动沉管、拔管时，称为振动灌注桩。
137
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
（3）爆扩成孔灌注桩
爆扩成孔灌注桩又称爆扩桩，是由桩柱和扩大头两部分组成。
爆扩桩的一般施工过程是：采用简易的麻花钻（手工或机动）在
地基上钻出细而长的小孔，然后在孔内安放适量的炸药，利用爆
炸的力量挤土成孔（也可用机钻成孔）；接着在孔底安放炸药，
利用爆炸的力量在底部形成扩大头；最后灌注混凝土或钢筋混凝
土而成。这种桩成孔方法简便，能节省劳动力，降低成本，做成
的桩承载力也较大。
138
692025/2/7

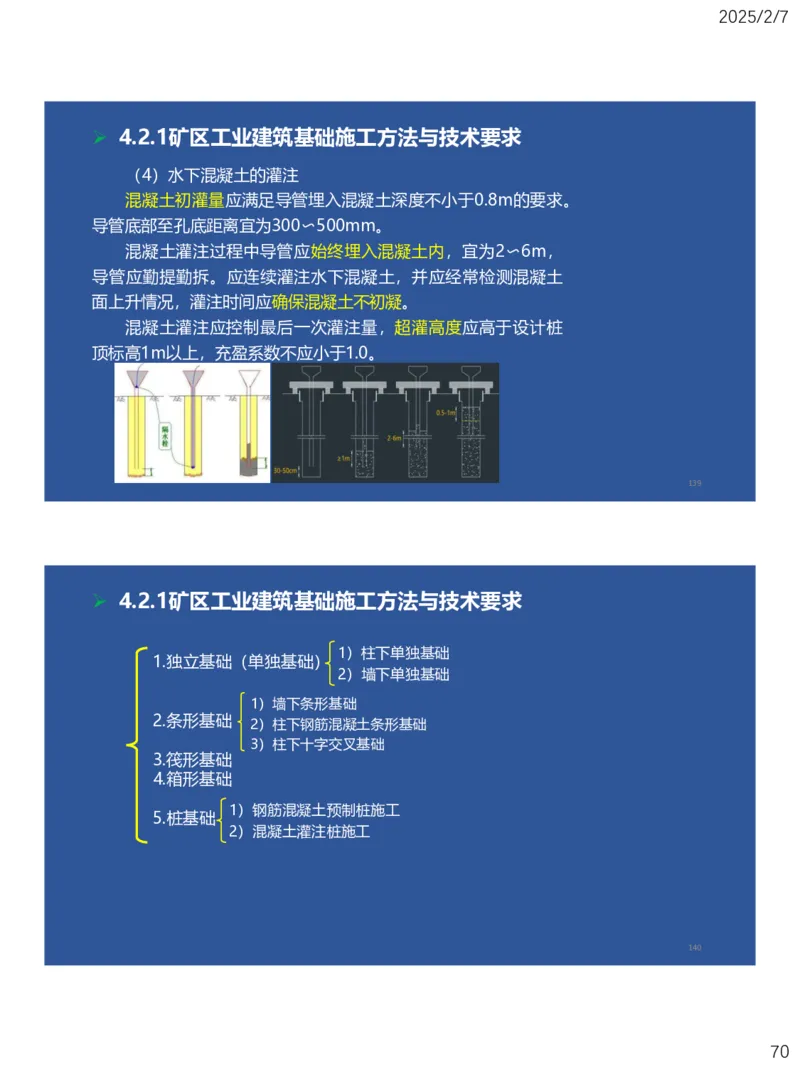

➢ 4.2.1矿区工业建筑基础施工方法与技术要求
（4）水下混凝土的灌注
混凝土初灌量应满足导管埋入混凝土深度不小于0.8m的要求。
导管底部至孔底距离宜为300〜500mm。
混凝土灌注过程中导管应始终埋入混凝土内，宜为2〜6m，
导管应勤提勤拆。应连续灌注水下混凝土，并应经常检测混凝土
面上升情况，灌注时间应确保混凝土不初凝。
混凝土灌注应控制最后一次灌注量，超灌高度应高于设计桩
顶标高1m以上，充盈系数不应小于1.0。
139
➢ 4.2.1矿区工业建筑基础施工方法与技术要求
1）柱下单独基础
1.独立基础（单独基础）
2）墙下单独基础
1）墙下条形基础
2.条形基础
2）柱下钢筋混凝土条形基础
3）柱下十字交叉基础
3.筏形基础
4.箱形基础
1）钢筋混凝土预制桩施工
5.桩基础
2）混凝土灌注桩施工
140
702025/2/7
End
Thanks!
141
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
142
712025/2/7

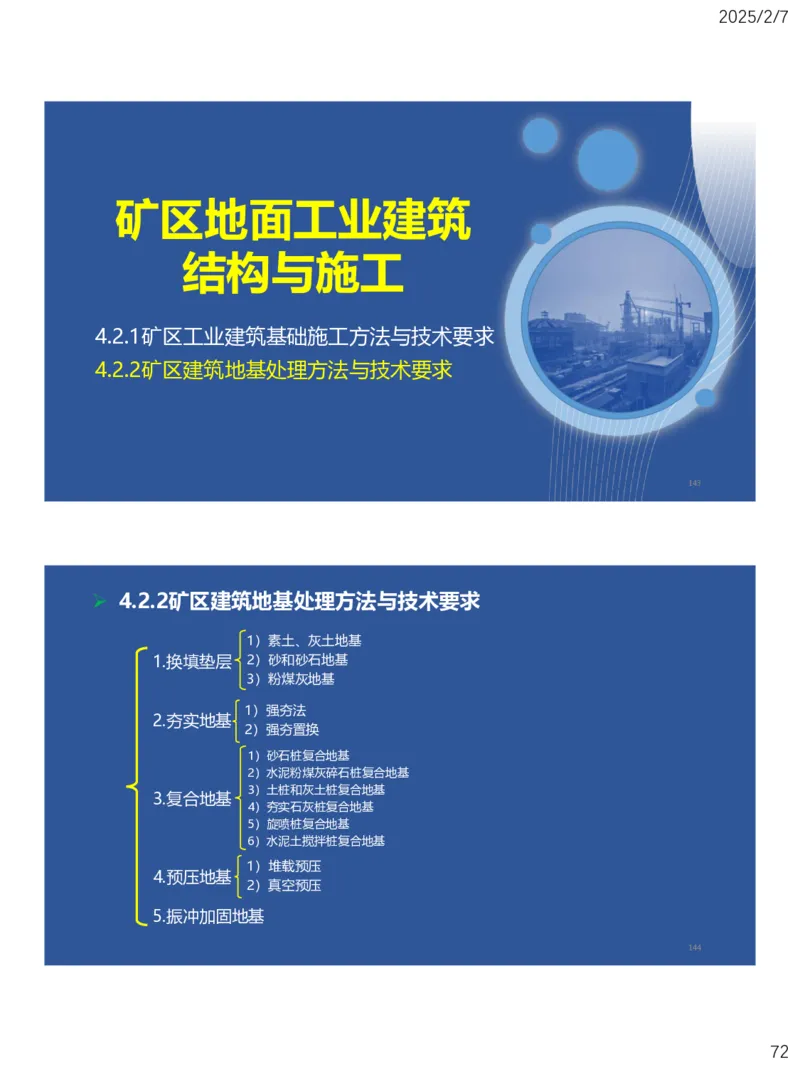

矿区地面工业建筑
结构与施工
4.2.1矿区工业建筑基础施工方法与技术要求
4.2.2矿区建筑地基处理方法与技术要求
143
➢ 4.2.2矿区建筑地基处理方法与技术要求
1）素土、灰土地基
1.换填垫层 2）砂和砂石地基
3）粉煤灰地基
1）强夯法
2.夯实地基
2）强夯置换
1）砂石桩复合地基
2）水泥粉煤灰碎石桩复合地基
3）土桩和灰土桩复合地基
3.复合地基
4）夯实石灰桩复合地基
5）旋喷桩复合地基
6）水泥土搅拌桩复合地基
1）堆载预压
4.预压地基
2）真空预压
5.振冲加固地基
144
722025/2/7
➢ 4.2.2矿区建筑地基处理方法与技术要求
地基处理的方法有很多，常见的有换填地基、夯实地基、挤
密桩地基、深层密实地基、高压喷射注浆地基、预压地基、土工
合成材料地基等。
145
➢ 4.2.2矿区建筑地基处理方法与技术要求
1.换填地基
1）素土、灰土地基
素土、灰土地基是将基础底面下要求范围内的软弱土层挖去，
用素土或一定比例的石灰与土，在最优含水量情况下，充分拌和，
分层回填夯实或压实而成。其具有一定的强度水稳性和抗渗性，
施工工艺简单，费用较低，是一种应用广泛、经济、实用的地基
加固方法，适用于加固1〜3m厚的软弱土、湿陷性黄土、杂填土
等，还可用作结构的辅助防渗层。
146
732025/2/7
➢ 4.2.2矿区建筑地基处理方法与技术要求

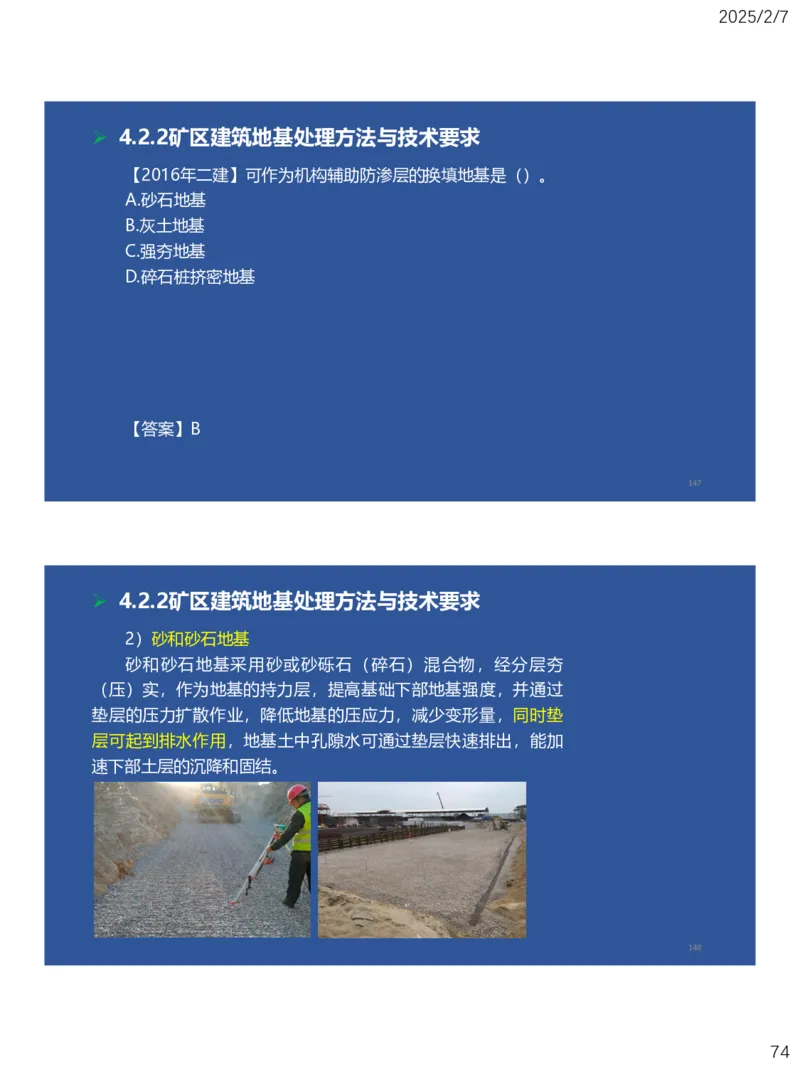

【2016年二建】可作为机构辅助防渗层的换填地基是（）。
A.砂石地基
B.灰土地基
C.强夯地基
D.碎石桩挤密地基
【答案】B
147
➢ 4.2.2矿区建筑地基处理方法与技术要求
2）砂和砂石地基
砂和砂石地基采用砂或砂砾石（碎石）混合物，经分层夯
（压）实，作为地基的持力层，提高基础下部地基强度，并通过
垫层的压力扩散作业，降低地基的压应力，减少变形量，同时垫
层可起到排水作用，地基土中孔隙水可通过垫层快速排出，能加
速下部土层的沉降和固结。
148
742025/2/7

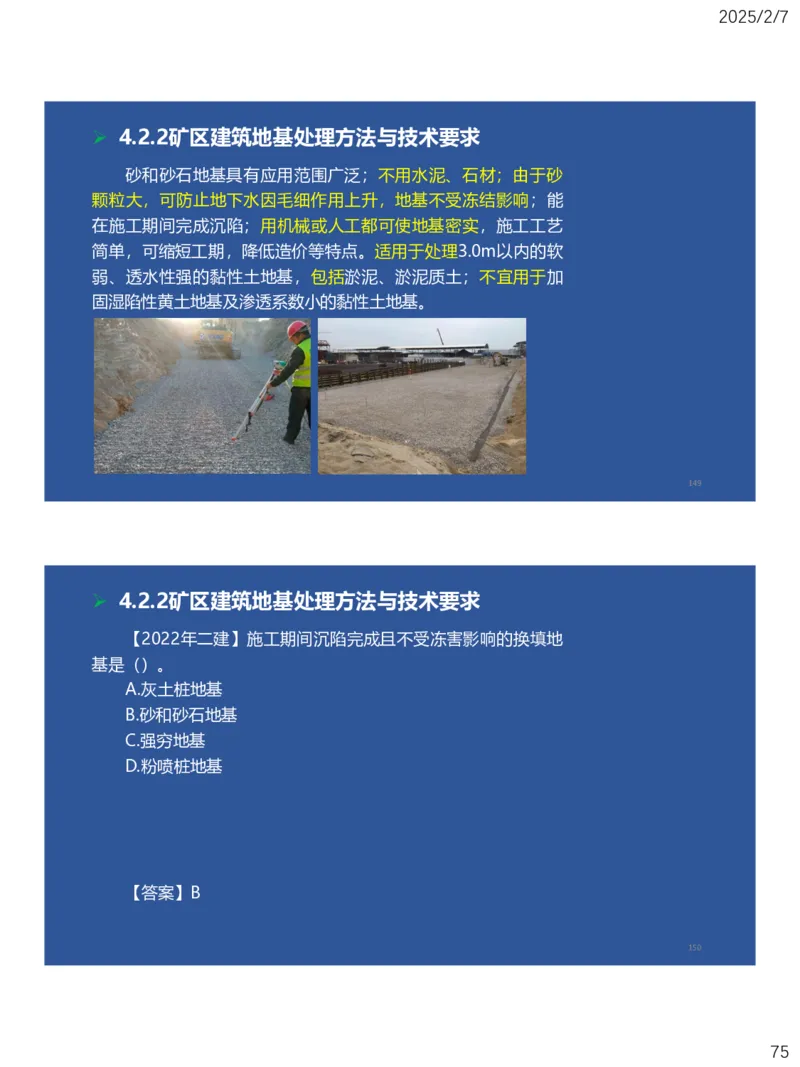

➢ 4.2.2矿区建筑地基处理方法与技术要求
砂和砂石地基具有应用范围广泛；不用水泥、石材；由于砂
颗粒大，可防止地下水因毛细作用上升，地基不受冻结影响；能
在施工期间完成沉陷；用机械或人工都可使地基密实，施工工艺
简单，可缩短工期，降低造价等特点。适用于处理3.0m以内的软
弱、透水性强的黏性土地基，包括淤泥、淤泥质土；不宜用于加
固湿陷性黄土地基及渗透系数小的黏性土地基。
149
➢ 4.2.2矿区建筑地基处理方法与技术要求
【2022年二建】施工期间沉陷完成且不受冻害影响的换填地
基是（）。
A.灰土桩地基
B.砂和砂石地基
C.强穷地基
D.粉喷桩地基
【答案】B
150
752025/2/7
➢ 4.2.2矿区建筑地基处理方法与技术要求
3）粉煤灰地基
其压实曲线与黏性土相似，具有相对较宽的最优含水量区间，
即其干密度对含水量的敏感性比黏性土小，同时具有可利用废料，
施工方便快速，质量易于控制，技术可行，经济效果显著等优点，
可用于作各种软弱土层换填地基的处理，以及用作大面积地坪的
垫层等。
粉煤灰填筑材料应选用Ⅲ级以上粉煤灰。
151
➢ 4.2.2矿区建筑地基处理方法与技术要求
2.夯实地基
夯实地基是指采用强夯法或强夯置换法处理的地基。
强夯法适用于处理碎石土、砂土、低饱和度的粉土与黏性土、
湿陷性黄土、素填土和杂填土等地基。
强夯置换法适用于高饱和度的粉土与软塑或流塑的黏性土等
地基上对变形控制要求不严的工程。
152
762025/2/7
➢ 4.2.2矿区建筑地基处理方法与技术要求
3.复合地基
1）砂石桩复合地基
砂石桩的施工顺序应符合下列规定：对砂土地基宜从外围或
两侧向中间进行；对黏性土地基宜从中间向外围或隔排施工；在
邻近既有建（构）筑物施工时，应背离建（构）筑物方向进行。
153
➢ 4.2.2矿区建筑地基处理方法与技术要求
2）水泥粉煤灰碎石桩复合地基
水泥粉煤灰碎石桩（简称CFG桩）是由水泥、粉煤灰、碎石、
石屑或砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起
形成复合地基，共同承担上部结构荷载。
水泥粉煤灰碎石桩适用于处理黏性土、粉土、砂土和已自重
固结的素填土等地基。
154
772025/2/7
➢ 4.2.2矿区建筑地基处理方法与技术要求
2）土桩和灰土桩
土桩和灰土桩挤密地基是由桩间挤密土和填夯的桩体组成的
人工“复合地基”。适用于处理地下水位以上，深度5~15m的湿
陷性黄土或人工填土地基。土桩主要适用于消除湿陷性黄土地基
的湿陷性，灰土桩主要适用于提高人工填土地基的承载力。地下
水位以下或含水量超过25%的土，不宜采用。
155
➢ 4.2.2矿区建筑地基处理方法与技术要求
4.预压地基
1）堆载预压
根据排水系统的不同又可以分为砂井堆载
预压法、袋装砂井堆载预压法、塑料排水带堆
载预压法。
2）真空预压
真空预压法适于饱和均质黏性土及含薄层
砂夹层的黏性土，特别适于新的淤填土、超软
土地基的加固。
但不适于在加固范围内有足够的水源补给
的透水土层，以及施工场地狭窄的工程进行地
基处理。
156
782025/2/7
➢ 4.2.2矿区建筑地基处理方法与技术要求
5.振冲加固地基
振冲法加固地基的基本原理是对原地基土进行挤密和置换，
分为振冲置换法和振冲密实法两类。
主要适用于处理不排水抗剪强度不小于20kPa的黏性土、粉
土、饱和黄土和人工填土等地基。
157
➢ 4.2.2矿区建筑地基处理方法与技术要求
1）素土、灰土地基
1.换填垫层 2）砂和砂石地基
3）粉煤灰地基
1）强夯法
2.夯实地基
2）强夯置换
1）砂石桩复合地基
2）水泥粉煤灰碎石桩复合地基
3）土桩和灰土桩复合地基
3.复合地基
4）夯实石灰桩复合地基
5）旋喷桩复合地基
6）水泥土搅拌桩复合地基
1）堆载预压
4.预压地基
2）真空预压
5.振冲加固地基
158
792025/2/7
End
Thanks!
159
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
160
802025/2/7
第4章
矿区地面工业建筑工程
4.1矿区地面工业建筑结构与施工
4.2基础工程与地基处理
4.3基坑工程施工
161
矿区地面工业建筑
结构与施工
4.3.1基坑围护结构类型及应用
4.3.2基坑工程稳定性分析方法
4.3.3基坑开挖施工方法与技术要求
4.3.4基坑开挖土方工程施工设备及其选用
4.3.5基坑施工防排水方法及其应用
162
812025/2/7

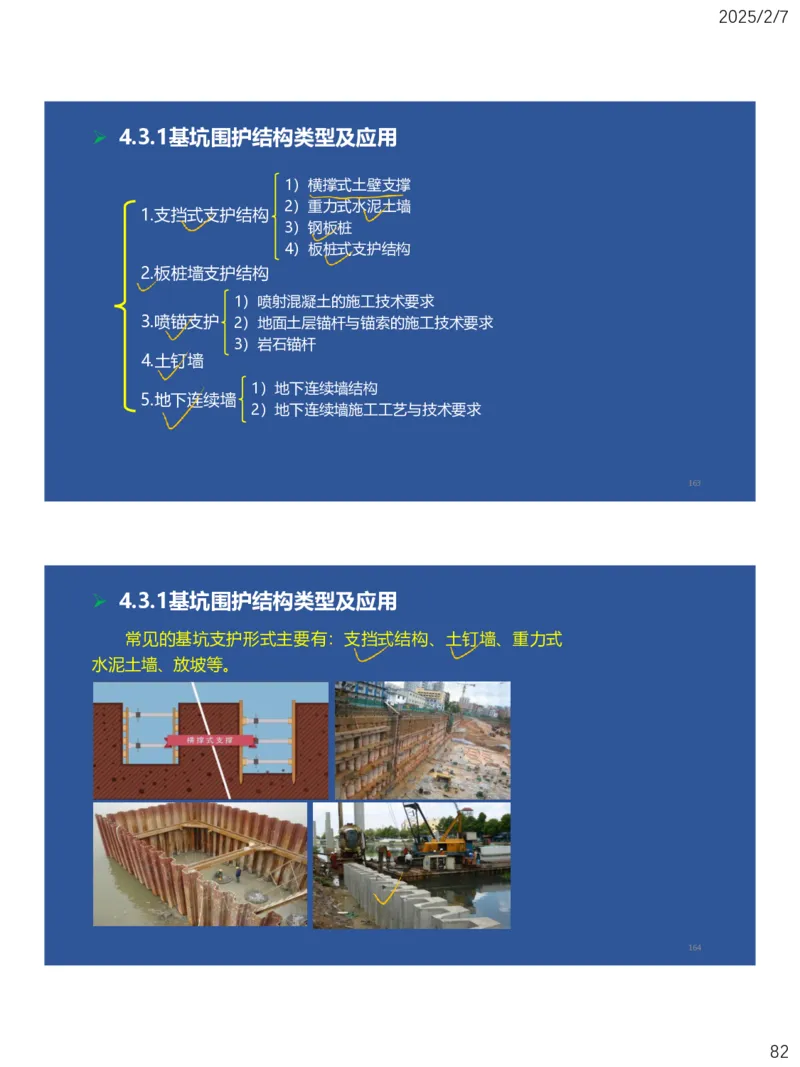

➢ 4.3.1基坑围护结构类型及应用
1）横撑式土壁支撑
2）重力式水泥土墙
1.支挡式支护结构
3）钢板桩
4）板桩式支护结构
2.板桩墙支护结构
1）喷射混凝土的施工技术要求
3.喷锚支护 2）地面土层锚杆与锚索的施工技术要求
3）岩石锚杆
4.土钉墙
1）地下连续墙结构
5.地下连续墙
2）地下连续墙施工工艺与技术要求
163
➢ 4.3.1基坑围护结构类型及应用

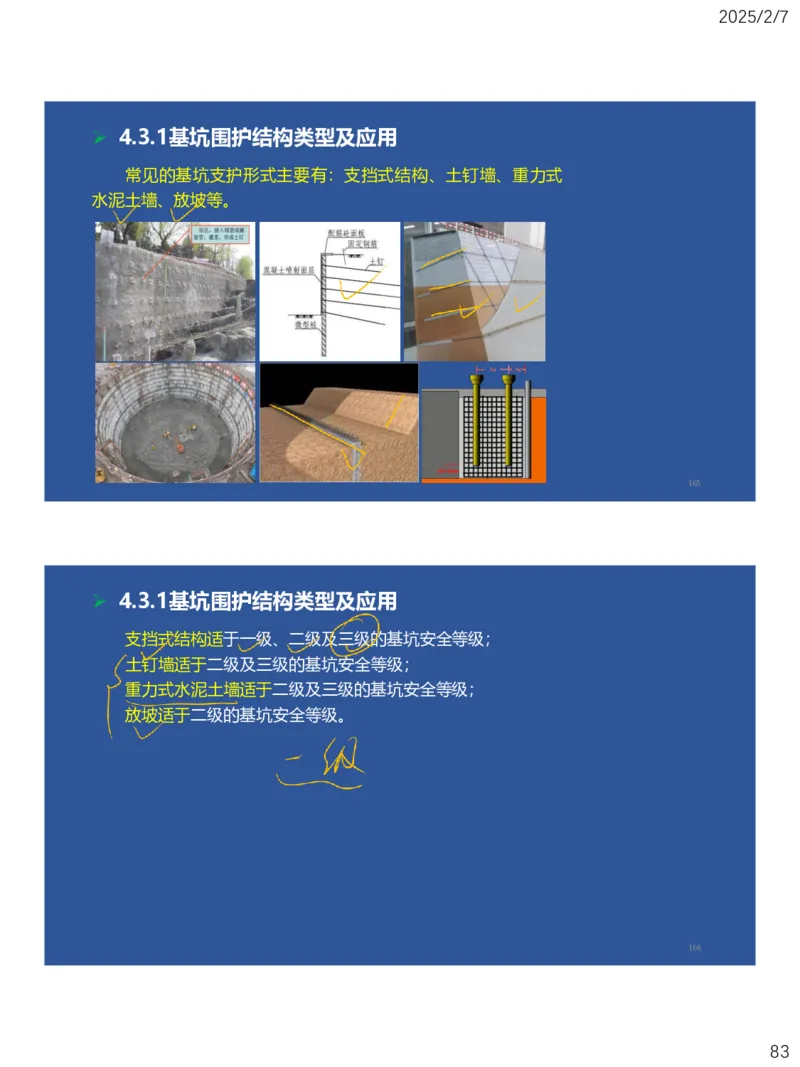

常见的基坑支护形式主要有：支挡式结构、土钉墙、重力式
水泥土墙、放坡等。
164
822025/2/7
➢ 4.3.1基坑围护结构类型及应用
常见的基坑支护形式主要有：支挡式结构、土钉墙、重力式
水泥土墙、放坡等。
165
➢ 4.3.1基坑围护结构类型及应用
支挡式结构适于一级、二级及三级的基坑安全等级；
土钉墙适于二级及三级的基坑安全等级；
重力式水泥土墙适于二级及三级的基坑安全等级；
放坡适于二级的基坑安全等级。
166
832025/2/7
➢ 4.3.1基坑围护结构类型及应用

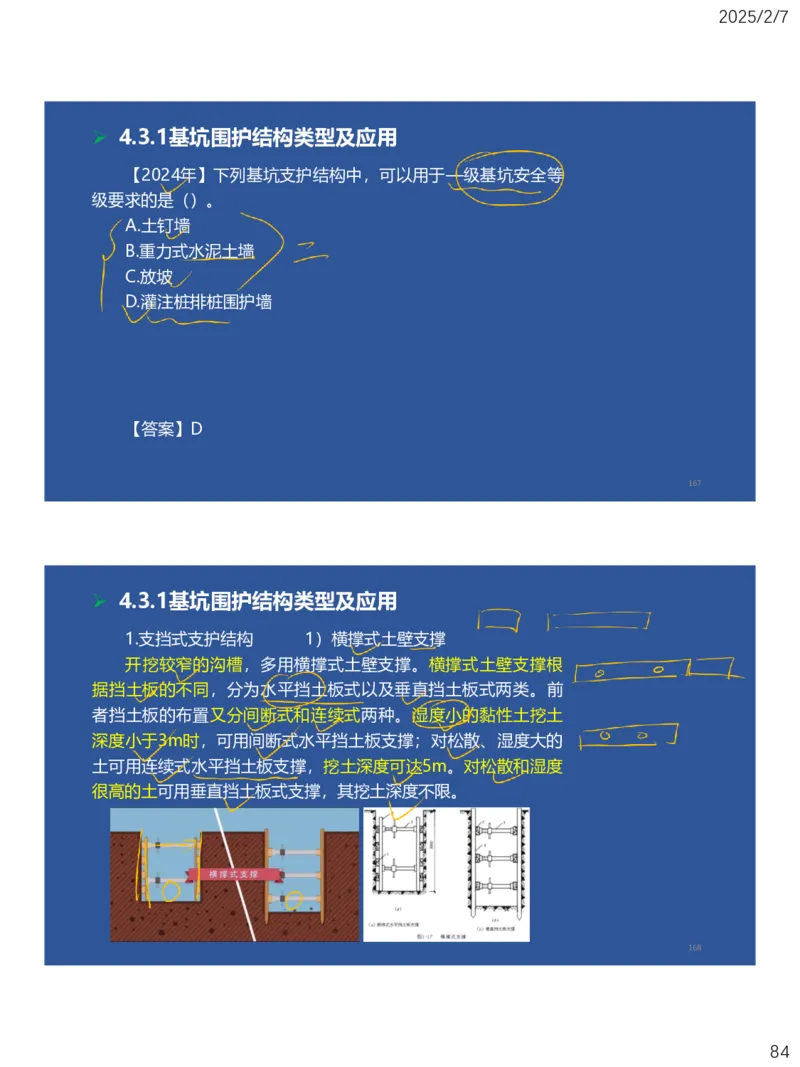

【2024年】下列基坑支护结构中，可以用于—级基坑安全等
级要求的是（）。
A.土钉墙
B.重力式水泥土墙
C.放坡
D.灌注桩排桩围护墙
【答案】D
167
➢ 4.3.1基坑围护结构类型及应用
1.支挡式支护结构 1）横撑式土壁支撑
开挖较窄的沟槽，多用横撑式土壁支撑。横撑式土壁支撑根
据挡土板的不同，分为水平挡土板式以及垂直挡土板式两类。前
者挡土板的布置又分间断式和连续式两种。湿度小的黏性土挖土
深度小于3m时，可用间断式水平挡土板支撑；对松散、湿度大的
土可用连续式水平挡土板支撑，挖土深度可达5m。对松散和湿度
很高的土可用垂直挡土板式支撑，其挖土深度不限。
168
842025/2/7
➢ 4.3.1基坑围护结构类型及应用
【2014年二建】开挖较窄的沟槽，宜采用的支护方式是（）。
A.横撑式
B.重力式
C.板式
D.喷锚式
【答案】A
169
➢ 4.3.1基坑围护结构类型及应用
2）重力式支护结构
优点：挡土、隔水双重功能，且坑内无支撑可方便机械化快
速挖土。
缺点：不宜用于深基坑，基坑深度一般不宜大于6m；位移相
对较大，尤其在基坑长度较大时，一般采取中间加墩、起拱等措
施以限制过大位移；重力式水泥土墙厚度较大，需具备足够的场
地条件。
170
852025/2/7
➢ 4.3.1基坑围护结构类型及应用

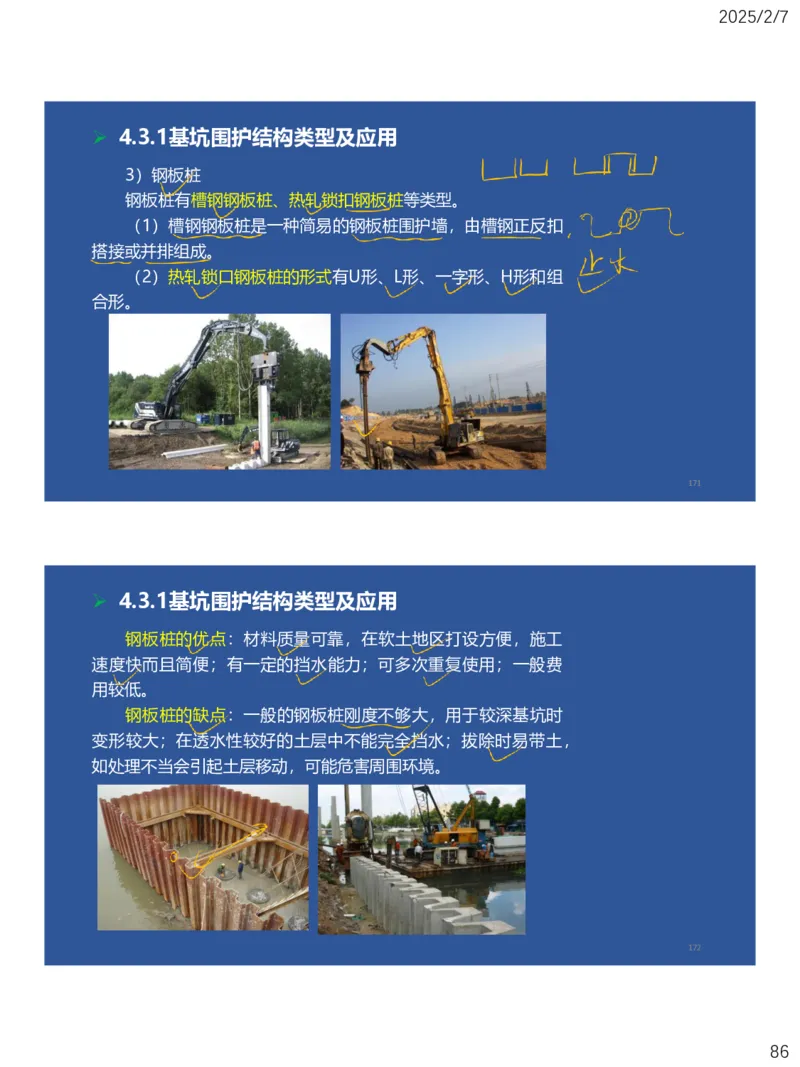

3）钢板桩
钢板桩有槽钢钢板桩、热轧锁扣钢板桩等类型。
（1）槽钢钢板桩是一种简易的钢板桩围护墙，由槽钢正反扣
搭接或并排组成。
（2）热轧锁口钢板桩的形式有U形、L形、一字形、H形和组
合形。
171
➢ 4.3.1基坑围护结构类型及应用
钢板桩的优点：材料质量可靠，在软土地区打设方便，施工
速度快而且简便；有一定的挡水能力；可多次重复使用；一般费
用较低。
钢板桩的缺点：一般的钢板桩刚度不够大，用于较深基坑时
变形较大；在透水性较好的土层中不能完全挡水；拔除时易带土，
如处理不当会引起土层移动，可能危害周围环境。
172
862025/2/7
➢ 4.3.1基坑围护结构类型及应用

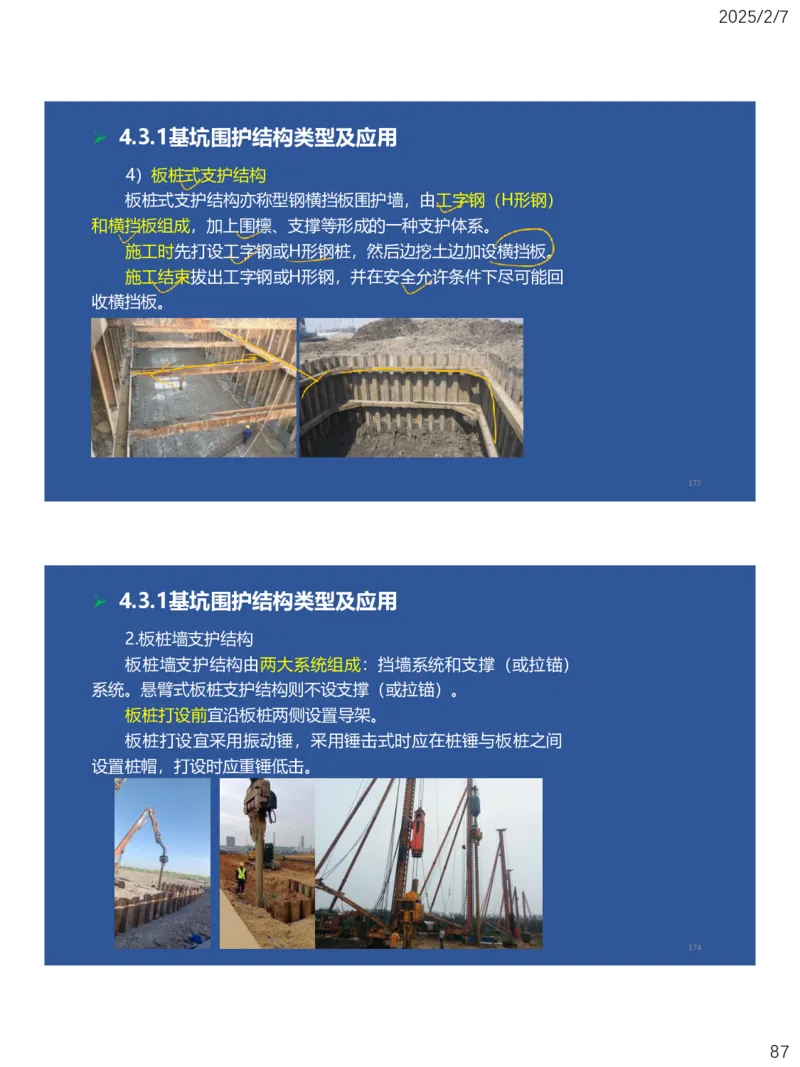

4）板桩式支护结构
板桩式支护结构亦称型钢横挡板围护墙，由工字钢（H形钢）
和横挡板组成，加上围檩、支撑等形成的一种支护体系。
施工时先打设工字钢或H形钢桩，然后边挖土边加设横挡板。
施工结束拔出工字钢或H形钢，并在安全允许条件下尽可能回
收横挡板。
173
➢ 4.3.1基坑围护结构类型及应用
2.板桩墙支护结构
板桩墙支护结构由两大系统组成：挡墙系统和支撑（或拉锚）
系统。悬臂式板桩支护结构则不设支撑（或拉锚）。
板桩打设前宜沿板桩两侧设置导架。
板桩打设宜采用振动锤，采用锤击式时应在桩锤与板桩之间
设置桩帽，打设时应重锤低击。
174
872025/2/7
➢ 4.3.1基坑围护结构类型及应用
3.喷锚支护
喷锚支护由喷混凝土和锚杆组成。在基础开挖后，清洗裸露
岩面，然后立刻喷上一层厚3~8cm的混凝土，防止围岩松动。
如果这层混凝土不足以支护围岩，则根据情况施筑锚杆支护，
或再加厚混凝土的喷层。
175
➢ 4.3.1基坑围护结构类型及应用
1）喷混凝土的施工技术要求
（1）喷混凝土的工艺过程，一般由供料、供压风和供水三个
系统组成。
（2）喷混凝土施工前应首先撬除危石，清洗岩面。第一层喷
完之后，常加设锚杆，必要时再挂钢筋网，然后再喷第二层以至
第三层混凝土。
176
882025/2/7
➢ 4.3.1基坑围护结构类型及应用
（3）正确选用配合比对喷混凝土尤其重要。配合比中还应明
确速凝剂的成分与比例。此外，还可以选用专用的喷射水泥，或
在喷射混凝土中加入钢纤维或合成纤维，以改变喷混凝土层的韧
性及抗拉强度，使之能够承受更大的荷载与变形。
（4）喷混凝土有“干喷”“湿喷”“潮喷”“水泥裹砂
（SEC）”等工艺方法。干喷法的粉尘问题严重，混凝土拌合的均
匀性也不能满足要求，但施工设备成熟，工艺相对简单。
（5）一般混凝土喷层完成后的7d内，均要求喷水养护。
177
➢ 4.3.1基坑围护结构类型及应用
（6）喷射混凝土骨料的最大粒径不应大于15mm。
喷射混凝土作业应分段分片依次进行，同一分段内喷射顺序
应自下而上，一次喷射厚度不宜大于120mm。
喷射时，喷头与受喷面应垂直，距离宜为0.8〜1.0m，喷射混
凝土终凝2h后，应喷水养护。
178
892025/2/7
➢ 4.3.1基坑围护结构类型及应用

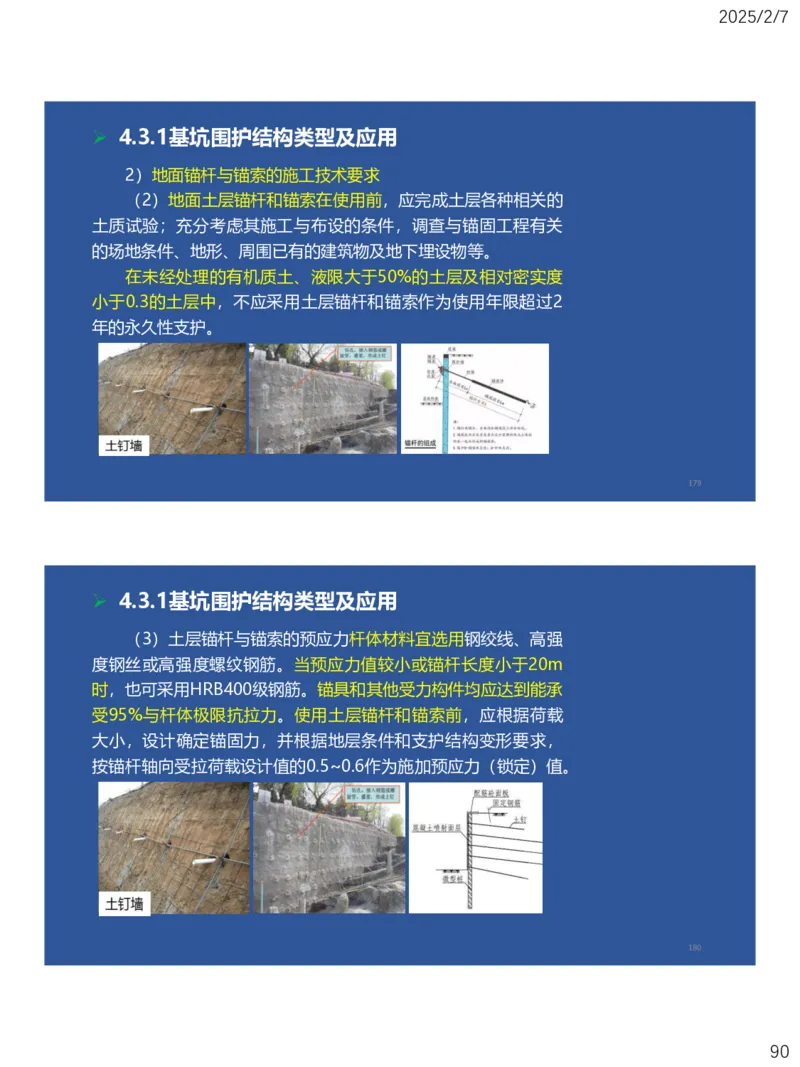

2）地面锚杆与锚索的施工技术要求
（2）地面土层锚杆和锚索在使用前，应完成土层各种相关的
土质试验；充分考虑其施工与布设的条件，调查与锚固工程有关
的场地条件、地形、周围已有的建筑物及地下埋设物等。
在未经处理的有机质土、液限大于50%的土层及相对密实度
小于0.3的土层中，不应采用土层锚杆和锚索作为使用年限超过2
年的永久性支护。
179
➢ 4.3.1基坑围护结构类型及应用
（3）土层锚杆与锚索的预应力杆体材料宜选用钢绞线、高强
度钢丝或高强度螺纹钢筋。当预应力值较小或锚杆长度小于20m
时，也可采用HRB400级钢筋。锚具和其他受力构件均应达到能承
受95%与杆体极限抗拉力。使用土层锚杆和锚索前，应根据荷载
大小，设计确定锚固力，并根据地层条件和支护结构变形要求，
按锚杆轴向受拉荷载设计值的0.5~0.6作为施加预应力（锁定）值。
180
902025/2/7
➢ 4.3.1基坑围护结构类型及应用

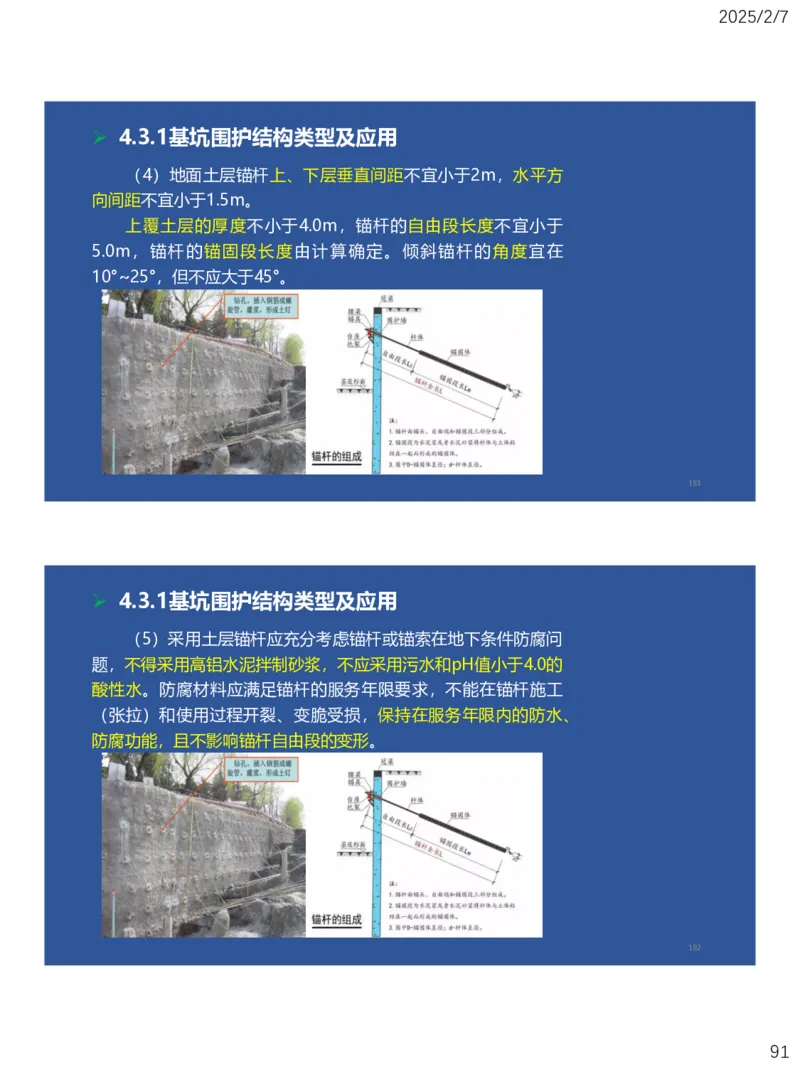

（4）地面土层锚杆上、下层垂直间距不宜小于2m，水平方
向间距不宜小于1.5m。
上覆土层的厚度不小于4.0m，锚杆的自由段长度不宜小于
5.0m，锚杆的锚固段长度由计算确定。倾斜锚杆的角度宜在
10°~25°，但不应大于45°。
181
➢ 4.3.1基坑围护结构类型及应用
（5）采用土层锚杆应充分考虑锚杆或锚索在地下条件防腐问
题，不得采用高铝水泥拌制砂浆，不应采用污水和pH值小于4.0的
酸性水。防腐材料应满足锚杆的服务年限要求，不能在锚杆施工
（张拉）和使用过程开裂、变脆受损，保持在服务年限内的防水、
防腐功能，且不影响锚杆自由段的变形。
182
912025/2/7
➢ 4.3.1基坑围护结构类型及应用
【2023年二建】土层锚杆施工时，拌制砂浆不应采用的水泥
品种是（）。
A.硅酸盐水泥
B.普通硅酸盐水泥
C.矿渣硅酸盐水泥
D.高铝水泥
【答案】D
183
➢ 4.3.1基坑围护结构类型及应用
【2019年二建】考虑地下条件的防腐问题，施工喷锚支护结
构的土层锚杆时，不应采用的原材料有（）。
A.高铝水泥
B.HRB335级以上钢筋
C.预应力钢绞线
D.pH值小于4.0的酸性水
E.钢纤维砂浆
【答案】AD
184
922025/2/7
➢ 4.3.1基坑围护结构类型及应用

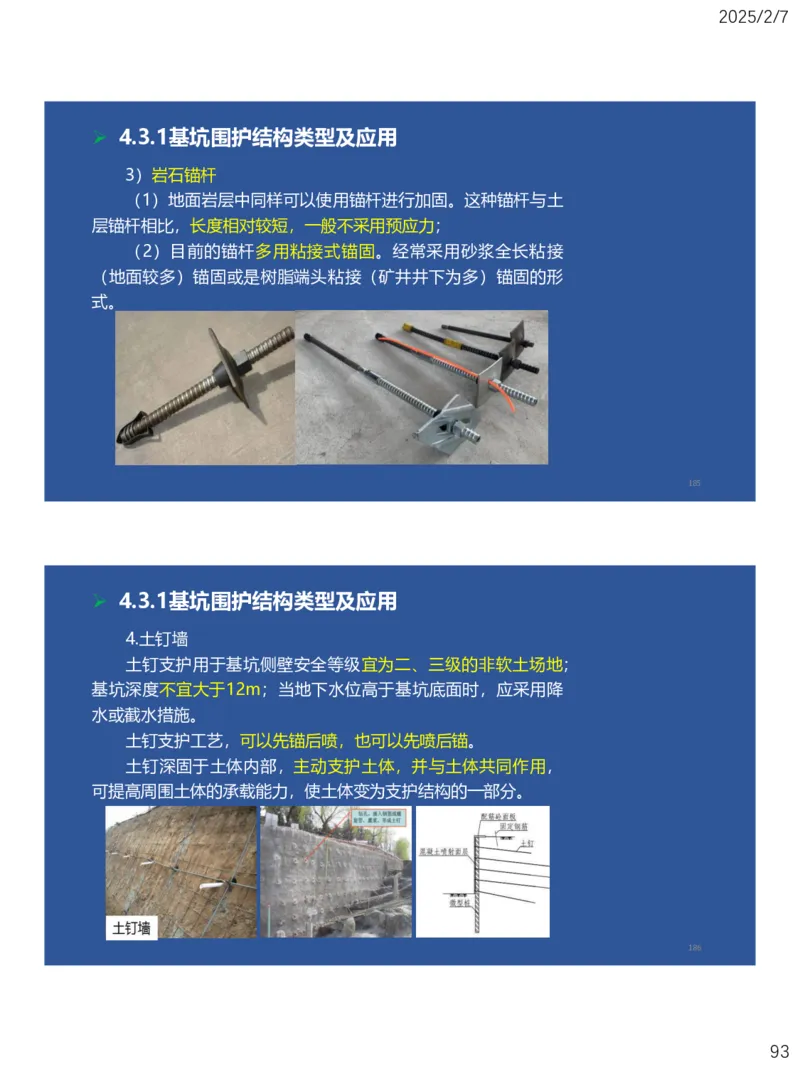

3）岩石锚杆
（1）地面岩层中同样可以使用锚杆进行加固。这种锚杆与土
层锚杆相比，长度相对较短，一般不采用预应力；
（2）目前的锚杆多用粘接式锚固。经常采用砂浆全长粘接
（地面较多）锚固或是树脂端头粘接（矿井井下为多）锚固的形
式。
185
➢ 4.3.1基坑围护结构类型及应用
4.土钉墙
土钉支护用于基坑侧壁安全等级宜为二、三级的非软土场地；
基坑深度不宜大于12m；当地下水位高于基坑底面时，应采用降
水或截水措施。
土钉支护工艺，可以先锚后喷，也可以先喷后锚。
土钉深固于土体内部，主动支护土体，并与土体共同作用，
可提高周围土体的承载能力，使土体变为支护结构的一部分。
186
932025/2/7

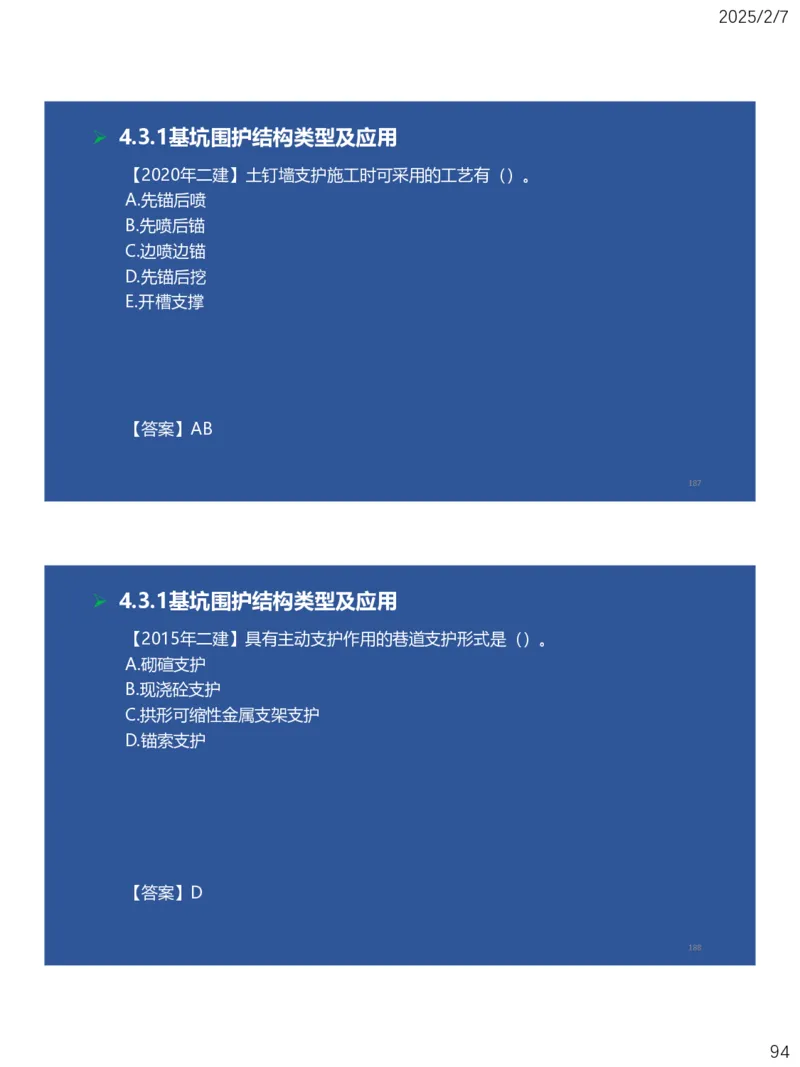

➢ 4.3.1基坑围护结构类型及应用
【2020年二建】土钉墙支护施工时可采用的工艺有（）。
A.先锚后喷
B.先喷后锚
C.边喷边锚
D.先锚后挖
E.开槽支撑
【答案】AB
187
➢ 4.3.1基坑围护结构类型及应用
【2015年二建】具有主动支护作用的巷道支护形式是（）。
A.砌碹支护
B.现浇砼支护
C.拱形可缩性金属支架支护
D.锚索支护
【答案】D
188
942025/2/7
➢ 4.3.1基坑围护结构类型及应用

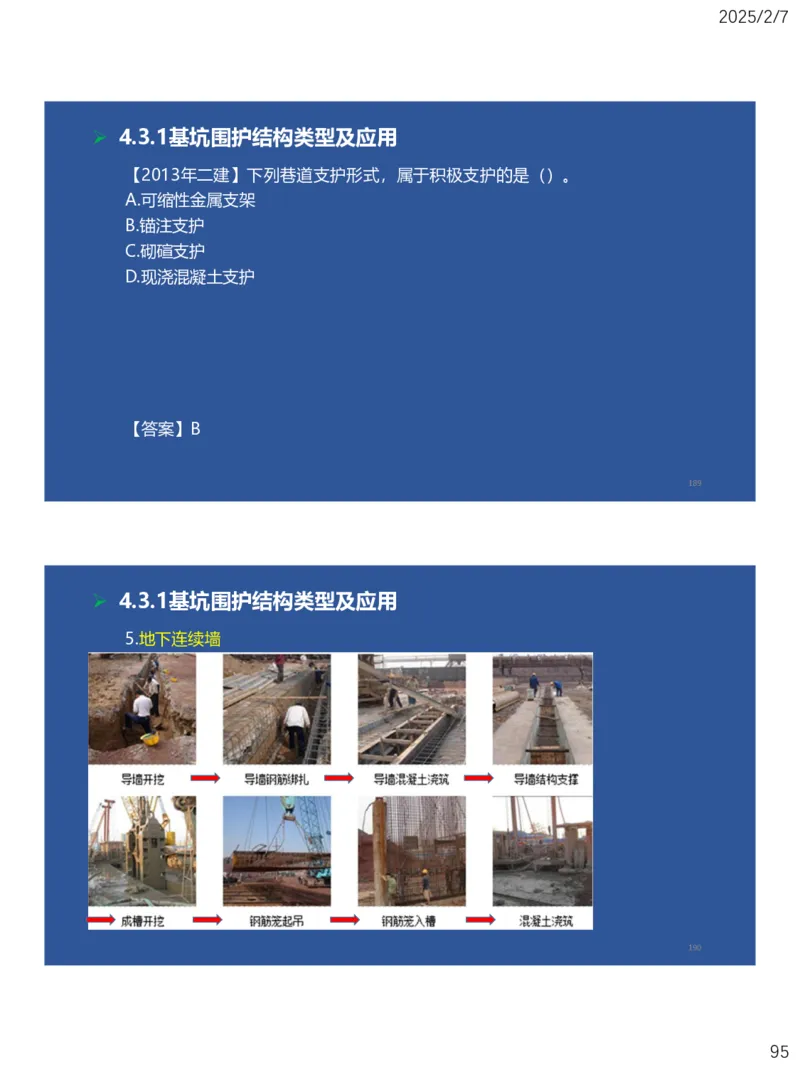

【2013年二建】下列巷道支护形式，属于积极支护的是（）。
A.可缩性金属支架
B.锚注支护
C.砌碹支护
D.现浇混凝土支护
【答案】B
189
➢ 4.3.1基坑围护结构类型及应用
5.地下连续墙
190
952025/2/7
➢ 4.3.1基坑围护结构类型及应用

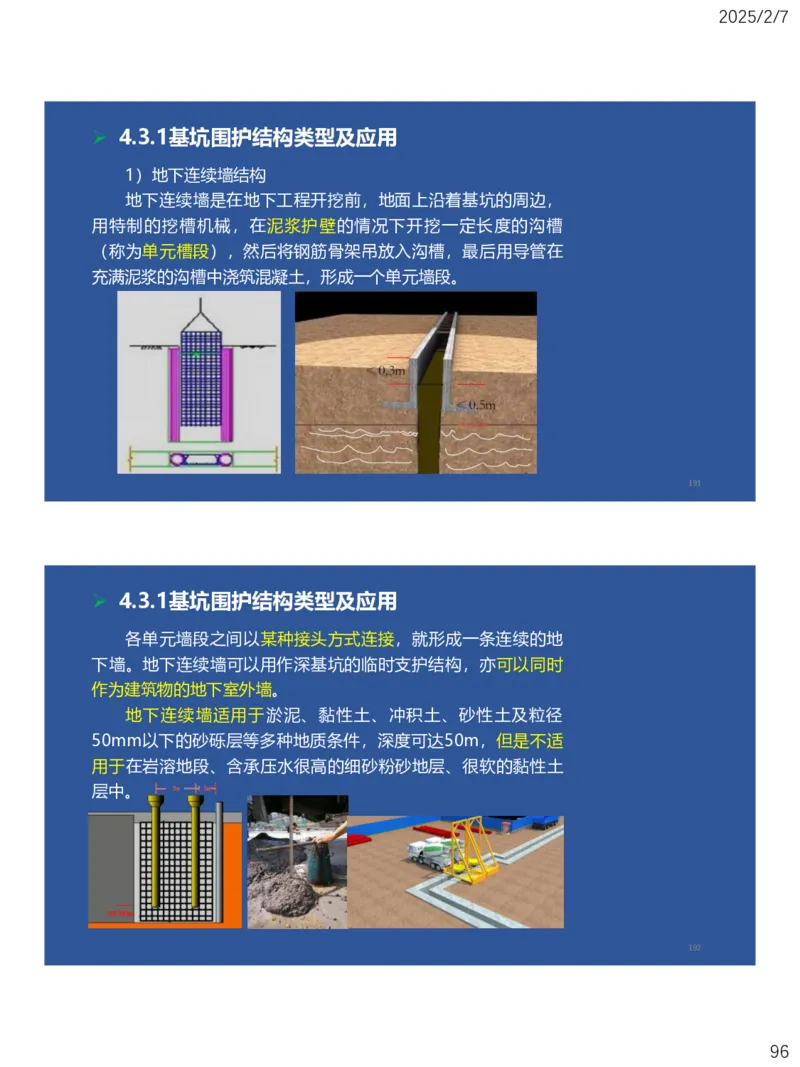

1）地下连续墙结构
地下连续墙是在地下工程开挖前，地面上沿着基坑的周边，
用特制的挖槽机械，在泥浆护壁的情况下开挖一定长度的沟槽
（称为单元槽段），然后将钢筋骨架吊放入沟槽，最后用导管在
充满泥浆的沟槽中浇筑混凝土，形成一个单元墙段。
191
➢ 4.3.1基坑围护结构类型及应用
各单元墙段之间以某种接头方式连接，就形成一条连续的地
下墙。地下连续墙可以用作深基坑的临时支护结构，亦可以同时
作为建筑物的地下室外墙。
地下连续墙适用于淤泥、黏性土、冲积土、砂性土及粒径
50mm以下的砂砾层等多种地质条件，深度可达50m，但是不适
用于在岩溶地段、含承压水很高的细砂粉砂地层、很软的黏性土
层中。
192
962025/2/7

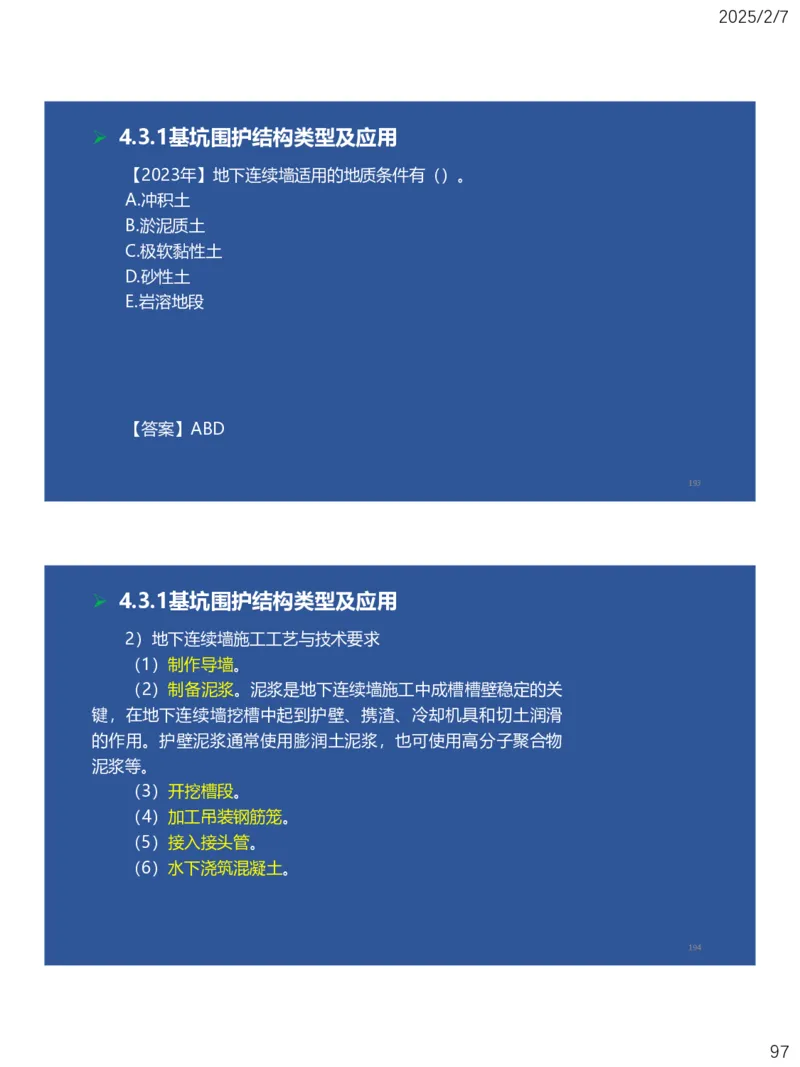

➢ 4.3.1基坑围护结构类型及应用
【2023年】地下连续墙适用的地质条件有（）。
A.冲积土
B.淤泥质土
C.极软黏性土
D.砂性土
E.岩溶地段
【答案】ABD
193
➢ 4.3.1基坑围护结构类型及应用
2）地下连续墙施工工艺与技术要求
（1）制作导墙。
（2）制备泥浆。泥浆是地下连续墙施工中成槽槽壁稳定的关
键，在地下连续墙挖槽中起到护壁、携渣、冷却机具和切土润滑
的作用。护壁泥浆通常使用膨润土泥浆，也可使用高分子聚合物
泥浆等。
（3）开挖槽段。
（4）加工吊装钢筋笼。
（5）接入接头管。
（6）水下浇筑混凝土。
194
972025/2/7
➢ 4.3.1基坑围护结构类型及应用
【2016年】关于地下连续墙施工工序先后顺序的说法，正确
的是（）。
A.开挖槽段在制作导墙之前
B.吊装钢筋笼应在开挖槽段后
C.边开挖槽段边注入泥浆
D.接头管连接完成后才能开挖槽段
【答案】B
195
➢ 4.3.1基坑围护结构类型及应用
横撑式支撑： 深度3m/5m。
供料、供压风和供水三个系统组成
“干喷”“湿喷”“潮喷”“水泥裹砂（SEC）”
7d内喷水养护；承受95%的杆体极限抗拉力
喷锚支护
上、下层间距≥2m，水平≥ 1.5m。覆土厚度≥ 4.0m，
自由段长度≥ 5.0m，角度宜10°〜25°，且≤45°
岩石锚杆：长度相对较短，一般不采用预应力
二、三级的非软土场地；深度不宜大于12m；
土钉墙
可以先锚后喷，也可以先喷后锚
不适用于在岩溶地段、含承压水很高的细砂粉砂地层、很软的黏性土层中
制作导墙：成槽导向和测量基准，同时具有存储泥浆、稳定泥浆液位、维护槽
壁稳定等作用。
地下连续墙
制备泥浆：护壁、携渣、冷却机具和切土润滑
开挖槽段：一般为4〜8m
加工吊装钢筋笼、接入接头管、水下浇筑混凝土。
196
982025/2/7
End
Thanks!
197
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
198
992025/2/7
矿区地面工业建筑
结构与施工
4.3.1基坑围护结构类型及应用
4.3.2基坑工程稳定性分析方法
4.3.3基坑开挖施工方法与技术要求
4.3.4基坑开挖土方工程施工设备及其选用
4.3.5基坑施工防排水方法及其应用
199
➢ 4.3.2基坑工程稳定性分析方法
基坑工程有可能产生的破坏形式主要包括：基坑支护结构整
体失稳破坏、基坑支护结构构件破坏、支护结构正常使用功能丧
失、地下水作用下土体的渗透破坏。
基坑支护结构应按承载能力极限状态和正常使用极限状态进
行设计。
200
1002025/2/7
矿区地面工业建筑
结构与施工
4.3.1基坑围护结构类型及应用
4.3.2基坑工程稳定性分析方法
4.3.3基坑开挖施工方法与技术要求
4.3.4基坑开挖土方工程施工设备及其选用
4.3.5基坑施工防排水方法及其应用
201
➢ 4.3.3基坑开挖施工方法与技术要求
1）一般要求
2）基坑放坡开挖施工
1.基坑土方工程施工及相关要求
3）有支护体系的基坑开挖
4）岩石基坑开挖施工
2.基坑土方堆放与运输
1）基坑土方回填的一般要求
3.基坑回填施工
2）基坑回填压实施工
202
1012025/2/7
➢ 4.3.3基坑开挖施工方法与技术要求
1.基坑土方工程施工及相关要求
1）一般要求
机械挖土时应避免超挖，场地边角土方、边坡修整等应采用
人工方式挖除。基坑开挖至坑底标高应在验槽后及时进行垫层施
工，垫层宜浇筑至基坑围护墙边或坡脚。
坑底以上200～300mm范围内的土方采用人工修底的方式挖
除。放坡开挖的基坑边坡应采用人工修坡的方式。
203
➢ 4.3.3基坑开挖施工方法与技术要求
土方开挖、土方回填过程中应设置完善的排水系统。土方工
程施工前，应采取有效的地下水控制措施。基坑内地下水位应降
至拟开挖下层土方的底面以下不小于0.5m。
基坑开挖应分层进行，分层厚度宜控制在3m以内。
设有内支撑的基坑开挖应遵循“先撑后挖、限时支撑”的原
则，减少基坑无支撑暴露的时间和空间。
500mm
204
1022025/2/7
➢ 4.3.3基坑开挖施工方法与技术要求

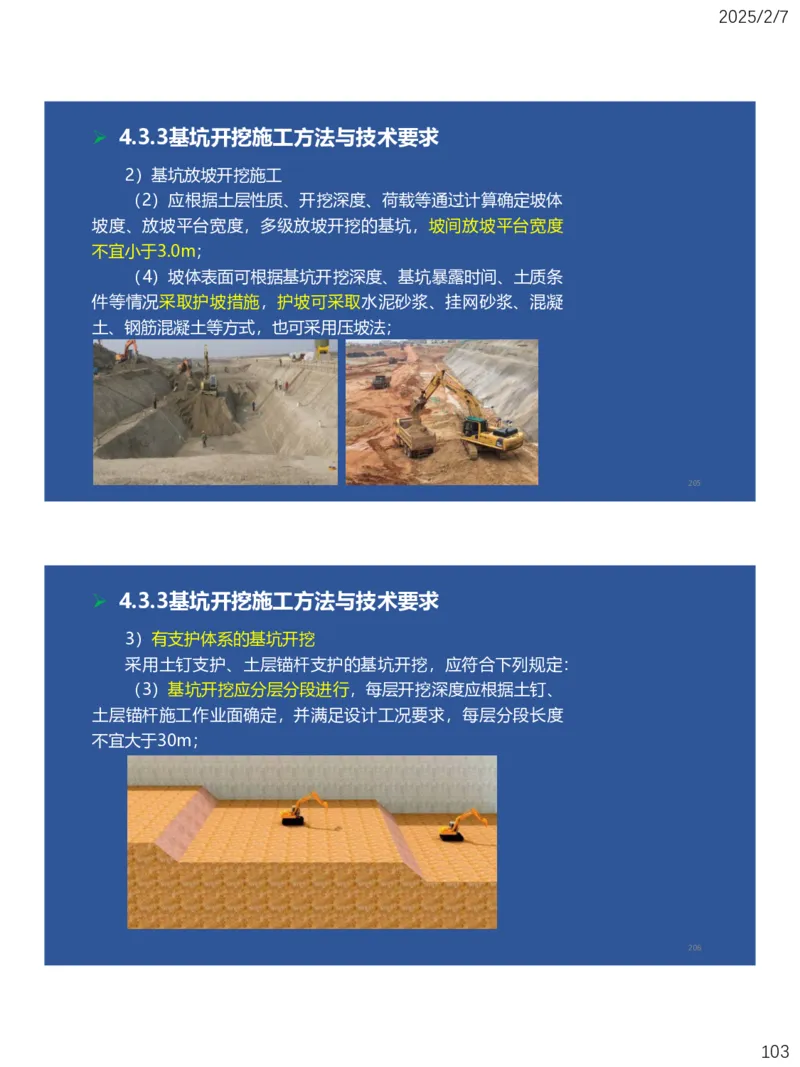

2）基坑放坡开挖施工
（2）应根据土层性质、开挖深度、荷载等通过计算确定坡体
坡度、放坡平台宽度，多级放坡开挖的基坑，坡间放坡平台宽度
不宜小于3.0m；
（4）坡体表面可根据基坑开挖深度、基坑暴露时间、土质条
件等情况采取护坡措施，护坡可采取水泥砂浆、挂网砂浆、混凝
土、钢筋混凝土等方式，也可采用压坡法；
205
➢ 4.3.3基坑开挖施工方法与技术要求
3）有支护体系的基坑开挖
采用土钉支护、土层锚杆支护的基坑开挖，应符合下列规定：
（3）基坑开挖应分层分段进行，每层开挖深度应根据土钉、
土层锚杆施工作业面确定，并满足设计工况要求，每层分段长度
不宜大于30m；
206
1032025/2/7
➢ 4.3.3基坑开挖施工方法与技术要求
2.基坑土方堆放与运输
基坑土方工程施工应进行土方平衡计算，应按土方运距最短、
运程合理和各个工程项目的施工顺序做好调配，减少重复搬运，
合理确定土方机械的作业线路、运输车辆的行走路线、弃土地点
等。
207
➢ 4.3.3基坑开挖施工方法与技术要求
3.基坑回填施工
1）基坑土方回填的一般要求
回填土料应符合设计要求，土料不得采用淤泥和淤泥质土，
有机质含量不大于5%，土料含水量应满足压实要求。
2）基坑回填压实施工
土方回填应按设计要求预留沉降量或根据工程性质、回填高
度、土料种类、压实系数、地基情况等确定。
208
1042025/2/7
➢ 4.3.3基坑开挖施工方法与技术要求
【2015年】关于填方施工基本要求的说法，错误的是（）。
A.填土应尽量采用土质不同的土
B.填土的含水量应符合压实要求
C.基底松软的地方应排水或换土
D.填土工作应由下而上分层铺填夯实
【答案】A
209
➢ 4.3.3基坑开挖施工方法与技术要求
200〜300mm人工修底；水位应降至0.5m
分层厚度＜3m；先撑后挖、限时支撑
相关要求
层间平台宽度≥3.0m
护坡：水泥砂浆、挂网砂浆、混凝土、钢筋混凝土
基坑回填施工：回填土料应符合设计要、辗迹应重叠
210
1052025/2/7
矿区地面工业建筑
结构与施工
4.3.1基坑围护结构类型及应用
4.3.2基坑工程稳定性分析方法
4.3.3基坑开挖施工方法与技术要求
4.3.4基坑开挖土方工程施工设备及其选用
4.3.5基坑施工防排水方法及其应用
211
➢ 4.3.4基坑开挖土方工程施工设备及其选用
1.推土机
2.铲运机
1）正铲挖掘机
2）反铲挖掘机
3.挖掘机
3）拉铲挖掘机
4）抓铲挖掘机
212
1062025/2/7

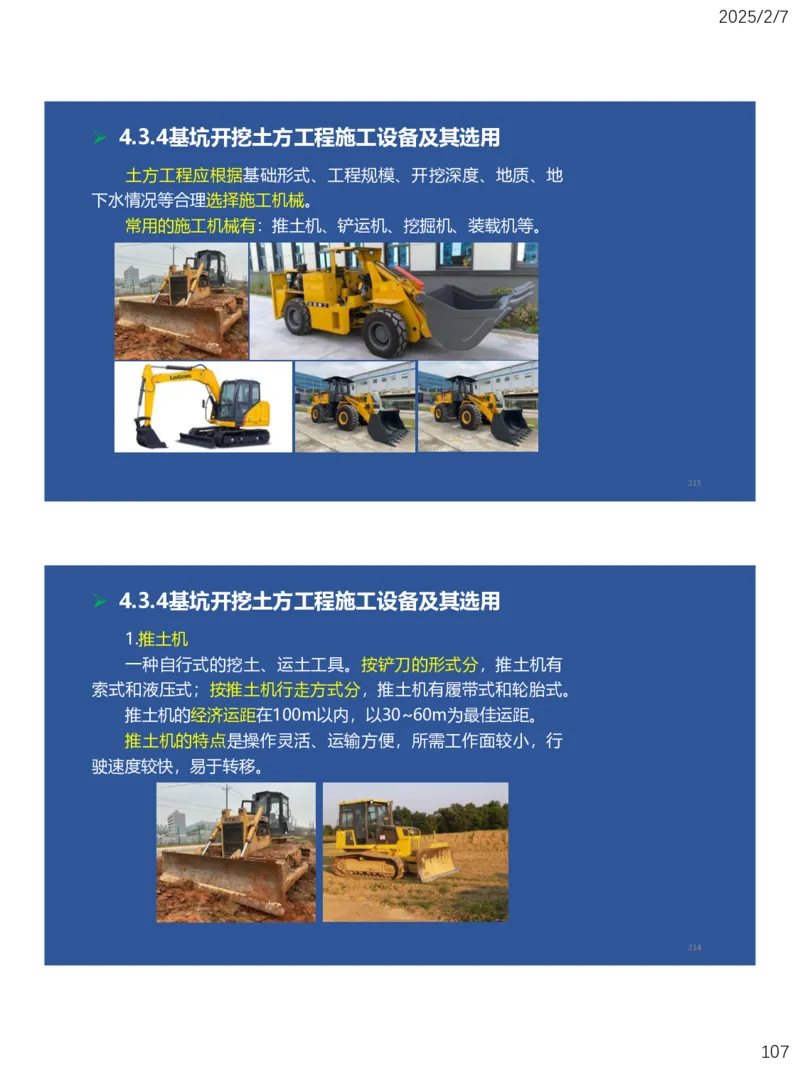

➢ 4.3.4基坑开挖土方工程施工设备及其选用
土方工程应根据基础形式、工程规模、开挖深度、地质、地
下水情况等合理选择施工机械。
常用的施工机械有：推土机、铲运机、挖掘机、装载机等。
213
➢ 4.3.4基坑开挖土方工程施工设备及其选用
1.推土机
一种自行式的挖土、运土工具。按铲刀的形式分，推土机有
索式和液压式；按推土机行走方式分，推土机有履带式和轮胎式。
推土机的经济运距在100m以内，以30~60m为最佳运距。
推土机的特点是操作灵活、运输方便，所需工作面较小，行
驶速度较快，易于转移。
214
1072025/2/7
➢ 4.3.4基坑开挖土方工程施工设备及其选用
2.铲运机
铲运机的特点是能独立完成铲土、运土、卸土、填筑、压实
等工作，对行驶道路要求较低，行驶速度快，操纵灵活，运转方
便，生产效率高。
按行走方式，分为自行式铲运机和拖式铲运机两种。
常用于坡度在20°以内的大面积场地平整，开挖大型基坑、沟
槽，以及填筑路基等土方工程。
215
➢ 4.3.4基坑开挖土方工程施工设备及其选用
铲运机可在Ⅰ〜Ⅲ类土中直接挖土、运土，适宜运距为600〜
1500m，当运距为200〜350m时效率最高。
其运行路线可采用环形路线或8字路线。
采用下坡铲土法、跨铲法、推土机助铲法等，可缩短装土时
间提高土斗装土量，以充分发挥其效率。
216
1082025/2/7
➢ 4.3.4基坑开挖土方工程施工设备及其选用
3.挖掘机
按其行走装置的不同，分为履带式和轮胎式两类；
按其工作装置的不同，可以分为正铲、反铲、拉铲和抓铲四
种；
按其传动装置，又可分为机械传动和液压传动两种。
217
➢ 4.3.4基坑开挖土方工程施工设备及其选用
3.挖掘机
按其行走装置的不同，分为履带式和轮胎式两类；
按其工作装置的不同，可以分为正铲、反铲、拉铲和抓铲四
种；
按其传动装置，又可分为机械传动和液压传动两种。
218
1092025/2/7

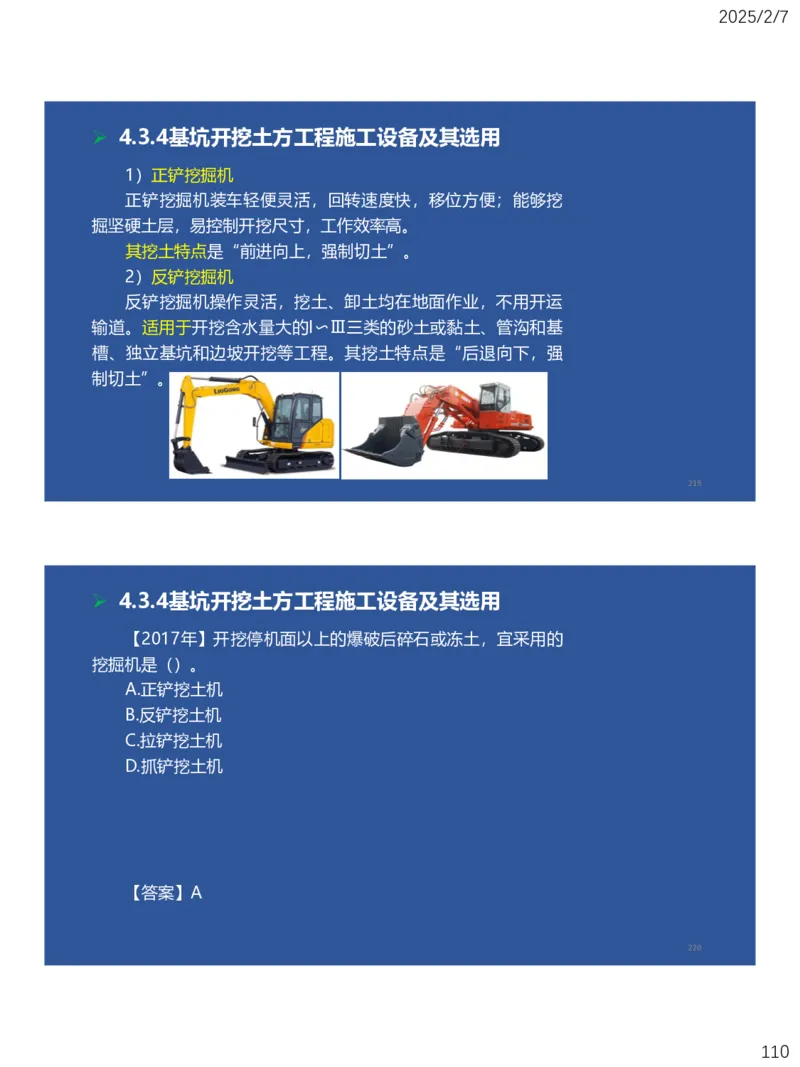

➢ 4.3.4基坑开挖土方工程施工设备及其选用
1）正铲挖掘机
正铲挖掘机装车轻便灵活，回转速度快，移位方便；能够挖
掘坚硬土层，易控制开挖尺寸，工作效率高。
其挖土特点是“前进向上，强制切土”。
2）反铲挖掘机
反铲挖掘机操作灵活，挖土、卸土均在地面作业，不用开运
输道。适用于开挖含水量大的I〜Ⅲ三类的砂土或黏土、管沟和基
槽、独立基坑和边坡开挖等工程。其挖土特点是“后退向下，强
制切土”。
219
➢ 4.3.4基坑开挖土方工程施工设备及其选用
【2017年】开挖停机面以上的爆破后碎石或冻土，宜采用的
挖掘机是（）。
A.正铲挖土机
B.反铲挖土机
C.拉铲挖土机
D.抓铲挖土机
【答案】A
220
1102025/2/7

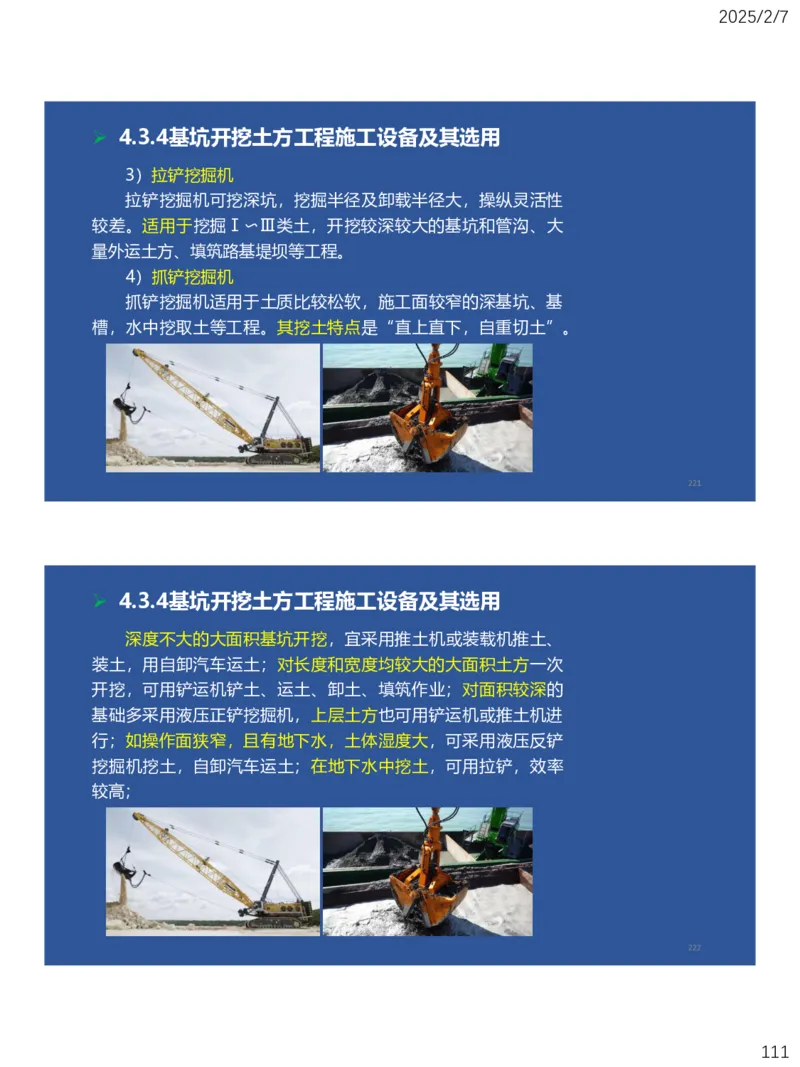

➢ 4.3.4基坑开挖土方工程施工设备及其选用
3）拉铲挖掘机
拉铲挖掘机可挖深坑，挖掘半径及卸载半径大，操纵灵活性
较差。适用于挖掘Ⅰ〜Ⅲ类土，开挖较深较大的基坑和管沟、大
量外运土方、填筑路基堤坝等工程。
4）抓铲挖掘机
抓铲挖掘机适用于土质比较松软，施工面较窄的深基坑、基
槽，水中挖取土等工程。其挖土特点是“直上直下，自重切土”。
221
➢ 4.3.4基坑开挖土方工程施工设备及其选用
深度不大的大面积基坑开挖，宜采用推土机或装载机推土、
装土，用自卸汽车运土；对长度和宽度均较大的大面积土方一次
开挖，可用铲运机铲土、运土、卸土、填筑作业；对面积较深的
基础多采用液压正铲挖掘机，上层土方也可用铲运机或推土机进
行；如操作面狭窄，且有地下水，土体湿度大，可采用液压反铲
挖掘机挖土，自卸汽车运土；在地下水中挖土，可用拉铲，效率
较高；
222
1112025/2/7

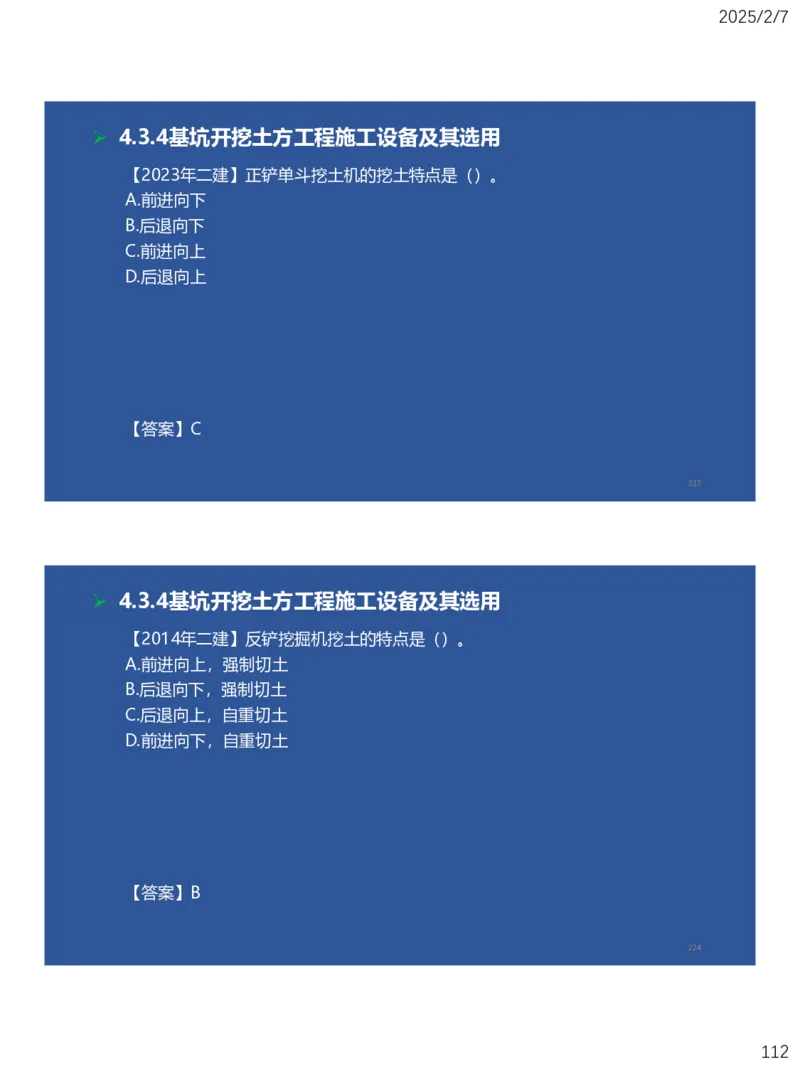

➢ 4.3.4基坑开挖土方工程施工设备及其选用
【2023年二建】正铲单斗挖土机的挖土特点是（）。
A.前进向下
B.后退向下
C.前进向上
D.后退向上
【答案】C
223
➢ 4.3.4基坑开挖土方工程施工设备及其选用
【2014年二建】反铲挖掘机挖土的特点是（）。
A.前进向上，强制切土
B.后退向下，强制切土
C.后退向上，自重切土
D.前进向下，自重切土
【答案】B
224
1122025/2/7
➢ 4.3.4基坑开挖土方工程施工设备及其选用
【2020年二建】工作特点为“直上直下、自重切土”的挖掘
机是（）。
A.正铲挖掘机
B.反铲挖掘机
C.拉铲挖掘机
D.抓铲挖掘机
【答案】D
225
➢ 4.3.4基坑开挖土方工程施工设备及其选用
推土机：速度快、灵活；深度小，面积大
铲运机：运转方便，效率高；面积大
正铲：前进向上，强制切土；含水量不大
反铲：后退向下，强制切土；湿度大，地下水中
挖掘机
拉铲：半径大，灵活性差；湿度大，地下水中
抓铲：直上直下，自重切土；湿度大，地下水中
226
1132025/2/7
矿区地面工业建筑
结构与施工
4.3.1基坑围护结构类型及应用
4.3.2基坑工程稳定性分析方法
4.3.3基坑开挖施工方法与技术要求
4.3.4基坑开挖土方工程施工设备及其选用
4.3.5基坑施工防排水方法及其应用
227
➢ 4.3.5基坑施工防排水方法及其应用
1.集水明排法
1）轻型井点
2）电渗井点
2.井点降水 3）喷射井点
4）管井井点
5）真空管井井点
3.回灌
228
1142025/2/7
➢ 4.3.5基坑施工防排水方法及其应用
基坑施工时，地下水降水方法可分为重力降水和强制降水。
土石方工程中采用较多的是集水井降水和轻型井点降水。
基坑工程防排水方法可分为集水明排、井点降水、截水和回
灌等形式的单独或组合使用。
方法的选择应根据土层情况、降水深度、周围环境、支护结
构类型等方面综合考虑。
229
➢ 4.3.5基坑施工防排水方法及其应用
常用地下水控制方法及适用条件
降水深度
渗透系数 水文地质
方法名称 土类 （地面以下）
（cm/s） 特征
（m）
集水明排 ≤3
轻型井点 1×10-7〜 ≤6
多级轻型井点 填土、黏性土、粉 2×10-4 6〜10 上层滞水
喷射井点 土、砂土 8〜20 或潜水
电渗井点 <1×10-7 6〜10
井点 真空管井井点 >1×10-6 >6
降水 含水丰富的潜
黏性土、粉土、砂
管井井点 >1×10-5 >6 水、承压水和
土、碎石土、黄土
裂隙水
填土、粉土、砂土、
回灌 >1×10-5 不限 不限
碎石土、黄土
230
1152025/2/7
➢ 4.3.5基坑施工防排水方法及其应用
常用地下水控制方法及适用条件
降水深度
渗透系数 水文地质
方法名称 土类 （地面以下）
（cm/s） 特征
（m）
集水明排 ≤3
轻型井点 1×10-7〜 ≤6
多级轻型井点 填土、黏性土、粉 2×10-4 6〜10 上层滞水
喷射井点 土、砂土 8〜20 或潜水
电渗井点 <1×10-7 6〜10
井点 真空管井井点 >1×10-6 >6
降水 含水丰富的潜
黏性土、粉土、砂
管井井点 >1×10-5 >6 水、承压水和
土、碎石土、黄土
裂隙水
填土、粉土、砂土、
回灌 >1×10-5 不限 不限
碎石土、黄土
231
➢ 4.3.5基坑施工防排水方法及其应用
【2023年】某基坑设计降水深度15m，土的渗透系数6m/d，
降水宜采用（）。
A.一级轻型井点
B.管井井点
C.喷射井点
D.深井井点
【答案】C
232
1162025/2/7
➢ 4.3.5基坑施工防排水方法及其应用
1.集水明排法
集水明排法宜用于粗粒土层，也用于渗水量小的黏土层；在
细砂和粉砂土层中，由于地下水渗出会带走细粒、发生流沙现象，
容易导致边坡坍塌、坑底涌砂，因此不宜采用。
233
➢ 4.3.5基坑施工防排水方法及其应用
【2022年】关于基坑施工降排水的说法，正确的是（）。
A.渗水量小的黏土层可采用井点降水
B.粉砂土层可以采用集水明排法降水
C.采用截水法不会影响地基沉降
D.降水应持续到基坑土方开挖结束
【答案】A
234
1172025/2/7

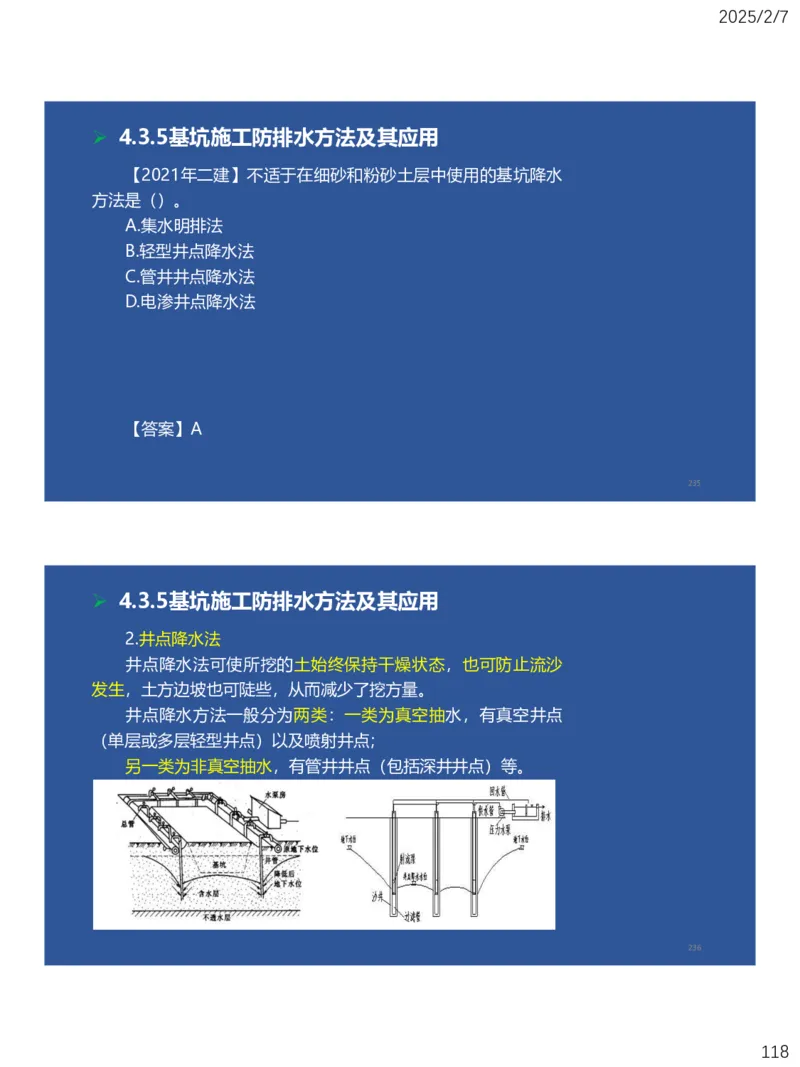

➢ 4.3.5基坑施工防排水方法及其应用
【2021年二建】不适于在细砂和粉砂土层中使用的基坑降水
方法是（）。
A.集水明排法
B.轻型井点降水法
C.管井井点降水法
D.电渗井点降水法
【答案】A
235
➢ 4.3.5基坑施工防排水方法及其应用
2.井点降水法
井点降水法可使所挖的土始终保持干燥状态，也可防止流沙
发生，土方边坡也可陡些，从而减少了挖方量。
井点降水方法一般分为两类：一类为真空抽水，有真空井点
（单层或多层轻型井点）以及喷射井点；
另一类为非真空抽水，有管井井点（包括深井井点）等。
236
1182025/2/7

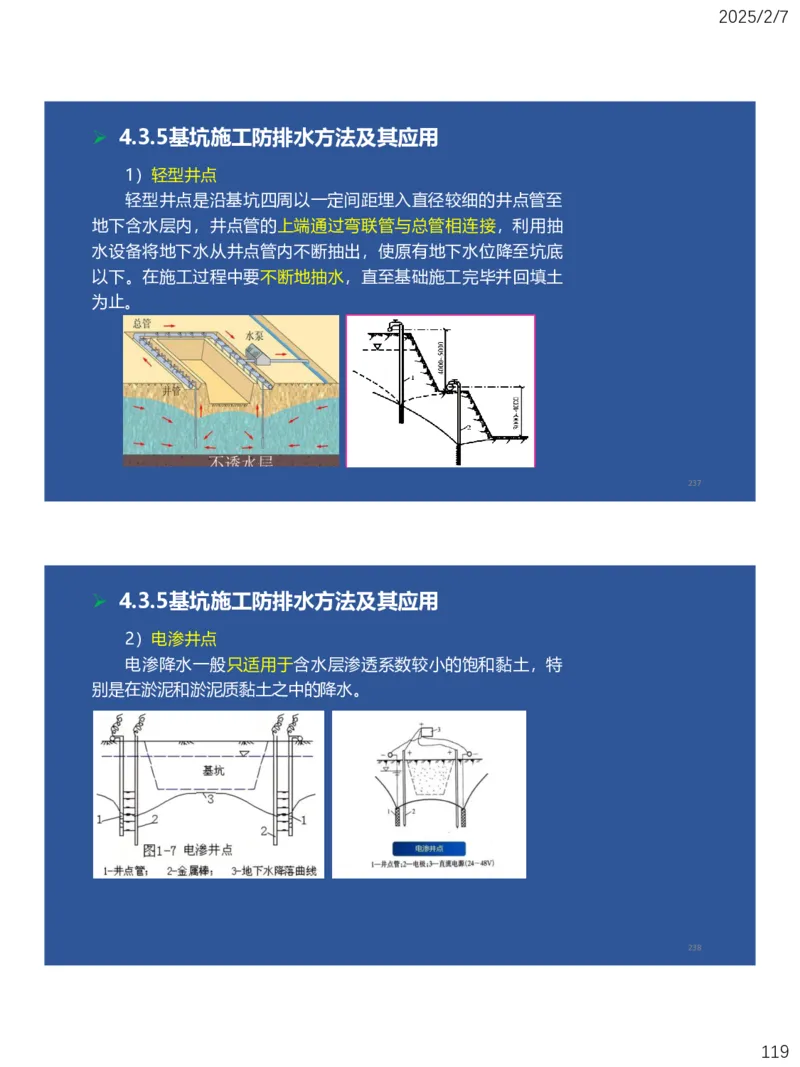

➢ 4.3.5基坑施工防排水方法及其应用
1）轻型井点
轻型井点是沿基坑四周以一定间距埋入直径较细的井点管至
地下含水层内，井点管的上端通过弯联管与总管相连接，利用抽
水设备将地下水从井点管内不断抽出，使原有地下水位降至坑底
以下。在施工过程中要不断地抽水，直至基础施工完毕并回填土
为止。
237
➢ 4.3.5基坑施工防排水方法及其应用
2）电渗井点
电渗降水一般只适用于含水层渗透系数较小的饱和黏土，特
别是在淤泥和淤泥质黏土之中的降水。
238
1192025/2/7
➢ 4.3.5基坑施工防排水方法及其应用
4）管井井点
管井井点就是沿基坑每隔一定距离
（20~50m）设置一个管井，每个管井
单独用一台水泵不断抽水来降低地下水
位。在土的渗透系数大（K≥20m/d）、
地下水量大的土层中，宜采用管井井点。
239
➢ 4.3.5基坑施工防排水方法及其应用
3.回灌
回灌井可分为自然回灌井与加压回灌井。
回灌井施工结束至开始回灌，应至少有2〜3周的时间间隔，
以保证井管周围止水封闭层充分密实，防止或避免回灌水沿井管
周围向上反渗、地面泥浆水喷溢等。井管外侧止水封闭层顶至地
面之间，宜用素混凝土充填密实。为保证回灌畅通，回灌井过滤
器部位宜扩大孔径或采用双层过滤结构。
240
1202025/2/7

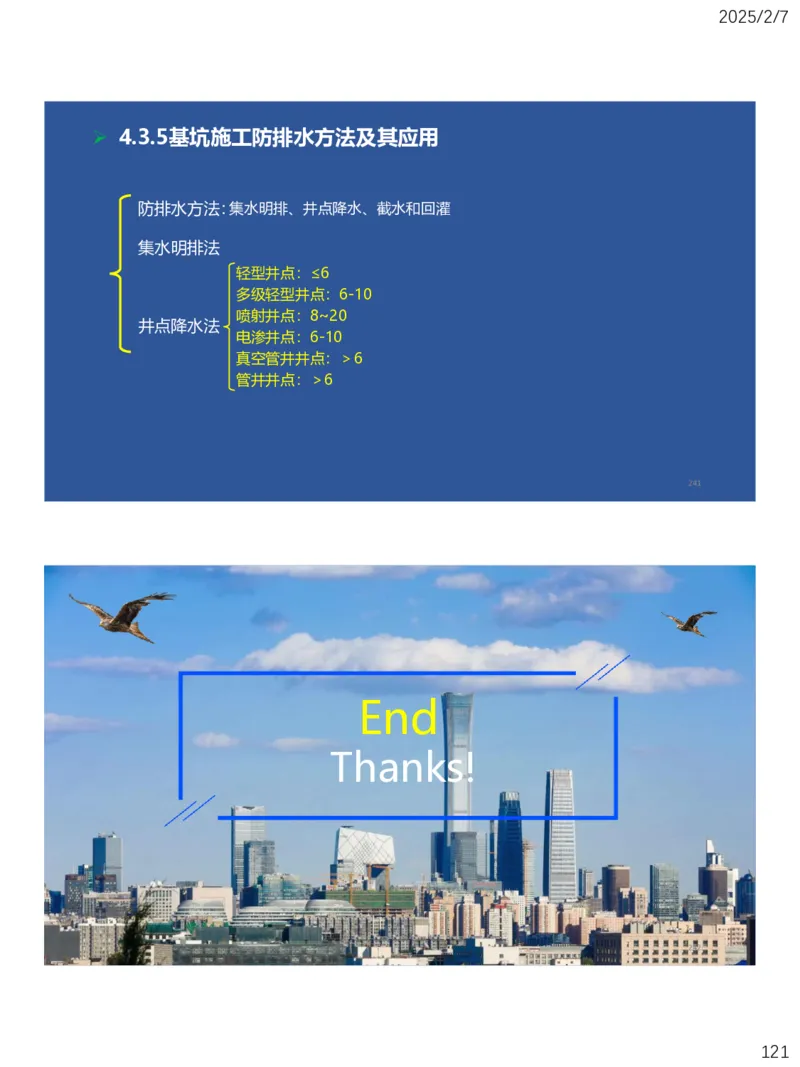

➢ 4.3.5基坑施工防排水方法及其应用
防排水方法：集水明排、井点降水、截水和回灌
集水明排法
轻型井点：≤6
多级轻型井点：6-10
喷射井点：8~20
井点降水法
电渗井点：6-10
真空管井井点：＞6
管井井点：＞6
241
End
Thanks!
242
121
