为什么你的图越改越乱?——聊聊三维设计软件里的那些“后悔药”

01 “最终版”“最终版2”“真的最终版”——文件命名里的绝望

“小王，业主反馈了，设备基础标高调整，管道重新走一下。”

“好的张工，我这就改。”

三小时后。

“小王，改完了吗？发我看看。”

“发了啊，微信发你了，‘配管图_最终版20241028.dwg’。”

“这不是昨天那版吗？我要的是改了基础之后的。”

“这就是改完的……等等，我看看……卧槽，发错了。”

这段对话，在每一个设计院每天都在上演。

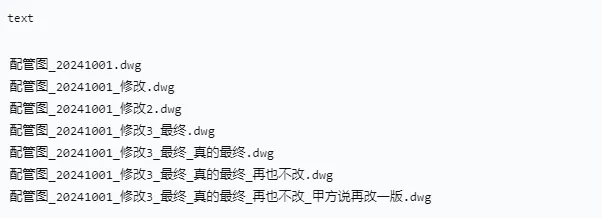

更经典的场景是：你打开一个项目文件夹，映入眼帘的是这样的壮观景象——

这不是文件管理，这是行为艺术。

有经验的工程师都知道一个残酷的事实：改图本身不可怕，可怕的是改着改着，自己都不知道哪个版本是最终版了。

02 为什么越改越乱？三个致命陷阱

为什么别人的图改三遍依然清晰，你的图改一遍就乱成一团？

陷阱一：手动改名，人工记忆

“改完保存，文件名加个‘新’字，覆盖原文件是不可能的——万一要回溯呢？”

于是每个人都有自己的版本命名逻辑：有人用日期，有人用序号，有人用“改”“修”“定”的排列组合。当不同专业的文件汇总到一起时，就成了一锅粥。

陷阱二：信息孤岛，各自为政

工艺改了设备尺寸，微信发你了。你改完管道，土建不知道，还在按原来的基础画梁。等你发现碰撞时，梁已经画完了。

然后就是经典的“三堂会审”：工艺说“我通知了”，你说“我收到了”，土建说“没人告诉我”——谁都没错，但图就是错了。

陷阱三：改一处，动全身，顾此失彼

最崩溃的是联动修改。管道走向改了，支吊架要重算；管径变了，应力要重算；材质降级了，材料表要重出。

传统CAD时代，改图就像玩多米诺骨牌——你只推倒了第一块，剩下的会自己倒。

03 那个“从不出错”的老王，是怎么做到的？

还记得上一篇那个准点下班的老王吧？他又出现了。

这次是因为一个紧急变更——业主要求将某条介质管道的材质从304不锈钢调整为316L。

同事们哀嚎一片：

“完了，材料表全得重出！”

“轴测图也要改吧？”

“采购那边怎么办，已经订货了……”

老王看了一眼消息，打开ZWPD，在管道属性里把材质一改，然后点了下“更新”。

三秒钟后……

材料表自动刷新

轴测图同步更新

碰撞检查自动重跑

变更记录自动生成

“改完了。”老王说。

同事们围过来：“这就完了？”

“完了。你们呢？”

办公室里陷入尴尬的沉默。

老王拍了拍旁边小年轻的肩膀：“不是我能变魔术，是工具把脏活累活替我干了。”

04 从“文件管理”到“数据管理”——真正的“后悔药”长什么样

为什么老王能三秒搞定别人三小时的活儿？

秘密就在于：ZWPD不是“画图软件”，而是“数据管理平台”。

传统CAD的逻辑是“文件级”的： 你画的是一个个文件，改图就是改文件。版本多了，文件就乱了。协同就是发文件，发来发去就乱了。

ZWPD的逻辑是“数据级”的： 你画的是三维模型，但模型背后是数据库。管道不是线条，而是有压力等级、材质、口径、连接方式的数据实体。

这意味着什么？

第一，版本不再是文件名，而是时间轴。

在ZWPD里，你不会再看到“最终版_真的最终版_再也不改.dwg”这种鬼东西。每一次修改，系统自动记录版本。想回溯三天前的状态？点一下。想看谁改了哪里？点一下。-5

这叫什么？真正的“后悔药”。

第二，变更不再是手工作业，而是自动联动。

材质变了？所有关联的图纸、表格、报告，一键更新。不用一张张改图，不用一个个对数。-3-9

第三，协同不再是“发给你”，而是“一起做”。

工艺专业改完设备，配管专业打开模型，设备已经变了。土建专业画梁，碰撞检查实时提示：这条管道和你的梁有冲突，要不要调整？-5

这就是老王说的：“不是我不加班，是我加班的活儿，软件替我干了。”

05 工业4.0时代，设计工具必须升级

有人说：“我们单位用CAD用了二十年，挺好的，为什么要换？”

这个问题，十年前问得通，五年前也勉强问得通，现在再问，就有点危险了。

一位设计院老总在内部会议上说得直白：

“以前项目周期长，改图有时间；现在项目周期压缩一半，改图次数翻倍，再用老工具，就是让工程师用肉身扛。”

肉身扛不住的。

数据显示，设计变更导致的返工，占设计总工时的30%以上。而其中大部分返工，不是因为技术难题，而是因为版本混乱、信息不通、联动失效。

换一套工具，把这些无效劳动砍掉，等于给每个工程师多出三分之一的精力——可以用来做更有价值的事，也可以用来早点回家陪孩子。

06 那些用过ZWPD的人，后来怎么样了？

我们采访了几位ZWPD的早期用户，问他们最大的感受。

“心理负担小了。”

一位干了十五年的配管工程师说：“以前改图，心里老悬着，生怕漏改一处。现在不怕了，改完系统自动检查，有漏的马上提示。”

“跟其他专业吵架少了。”

一位项目经理说：“以前天天当和事佬，处理专业间的扯皮。现在都在一个平台上干活，谁动了谁的东西，清清楚楚，想扯皮都扯不起来。”

“晚上能睡整觉了。”

一位工艺负责人笑得很实在：“以前做梦都在改图，现在做梦……能梦见点别的了。”

07 给还在“肉身扛图”的你

如果你现在正对着满屏的文件发愁，如果你因为一个变更要熬到凌晨两点，如果你已经受够了“最终版_最终版_真的最终版”的命名游戏——

不妨试试换个思路。

工具是为解决问题的，不是为制造问题的。 如果老工具让你越改越乱，那问题不在你，在工具。

ZWPD不是什么玄学神器，它就是一套更懂中国工程师的三维设计平台。懂你的痛，懂你的烦，懂你那些说不出口的崩溃瞬间。

它给不了你按时下班，但它能让你加班的时间更有价值。

它给不了你甲方不改，但它能让每一次改图不再是噩梦。

它给不了你完整的睡眠，但它能让你做的梦不再是改图。

（下一篇预告：工艺提资又变了？——聊聊多专业协同设计里的那些“神操作”）

你在改图过程中最崩溃的一次经历是什么？评论区见。
