起重技术工程

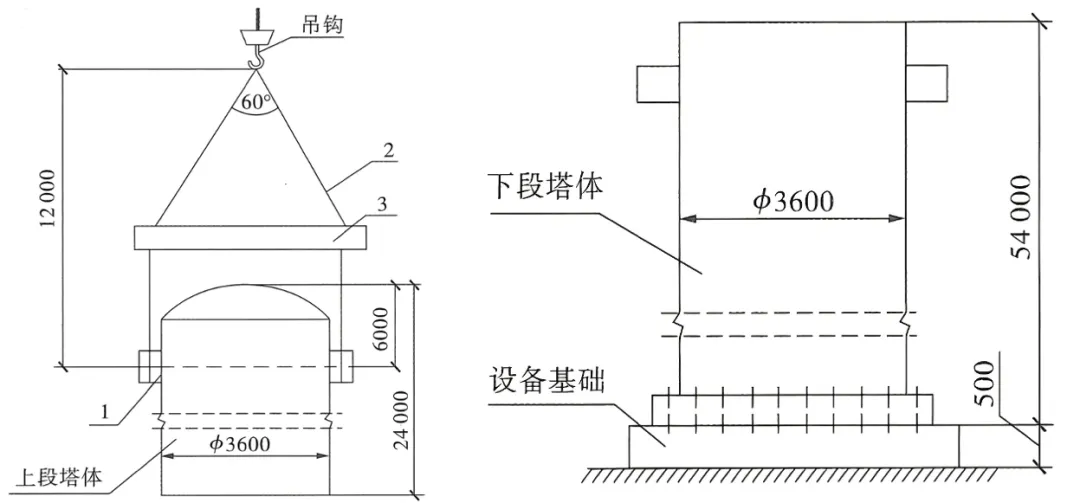

问题：列举图中 1、2、3 的名称。设备凌空高度 500mm。计算起重机吊装最小起升高度。

洗涤塔上段/下段吊装索具配置示意图（单位：mm）答：

（1）1 是吊耳；2 是钢丝绳（吊索）；3 是平衡梁。

（2）起重机吊装的最小起升高度：

12000+24000-6000+54000+500+500=85000（mm）。

注意：需要加上 500mm 的凌空高度。

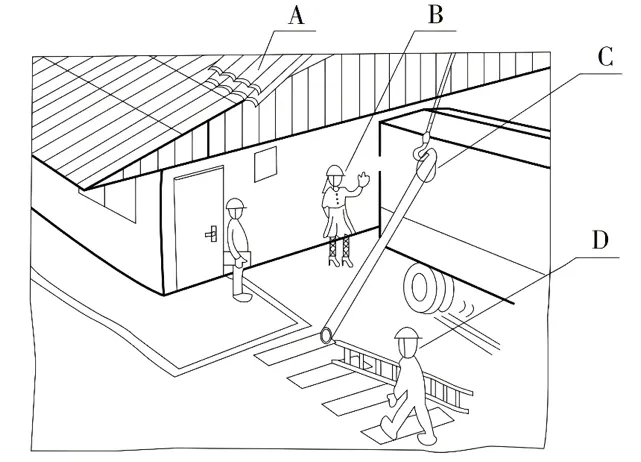

问题：指出图中 A、B、C、D 各点分别存在哪些安全隐患？

施工现场示意图答：

（1）A：存在高处坠落、物体打击等隐患。

（2）B：作业现场人员穿裙子、高跟鞋存在安全隐患，应按照规定穿防护服、防滑鞋，且头发应当掖入安全帽中；站在机器作业区域后方有机械伤害隐患。

（3）C：有构件滑脱的安全隐患。

（4）D：重物下严禁站人，存在人身伤害隐患。

【总结】

1.计算型（起升高度、压重法、吊装重量等）

2.识别型（识别部件名称）

3.简答型（复述知识点）

4.安全型（找出不合理，答出正确做法）
