基于管道应力计算软件的撇油管道应力分析实践
点击蓝字 关注我们
YIDUO
TECH
引言
YIDUO
TECH
在石油与天然气输送系统中，撇油管道承担着燃油残液处理、主系统供给不足时自动补料的核心功能，其运行稳定性直接决定整套装置能否连续可靠作业。
撇油管道在实际运行中，会承受内压、温度变化、自重与介质荷载、风载及地震荷载的多重耦合作用，任何一处应力超标、约束不当，都可能引发管道变形、泄漏乃至设备接口失效，因此设计阶段必须开展严谨、可落地的应力分析。
分析流程
本文以管道应力计算软件为核心工具，遵循标准化工程流程，完成从建模到校核的全闭环分析：
问题定义与边界条件确定。
管道参数、荷载、材料与规范数据准备。
软件三维建模与工况设置。
多工况应力自动计算。
结果评估、规范校核与工程结论输出。

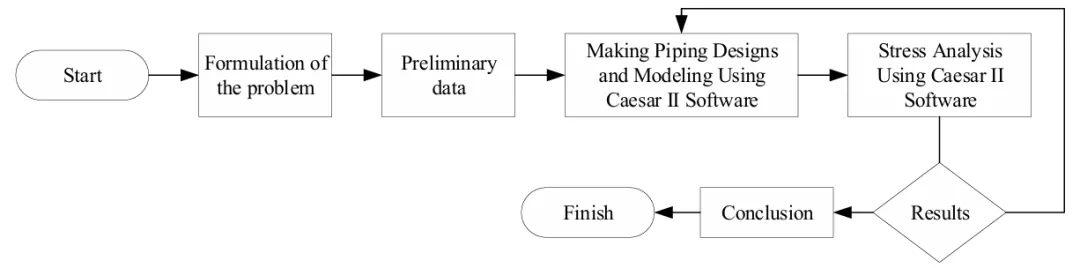

图1 管道系统应力分析流程图
理论依据
管道应力按产生机理与校核标准分为三类：
-
一次应力：由持续荷载引起，包括轴向应力、内压应力、弯曲应力
-
二次应力：由热膨胀位移受限产生，属于自限性应力
-
荷载分类：持续荷载、偶然荷载、膨胀荷载
全文严格遵循ASME B31.3（工艺管道）与API 610（泵嘴荷载）两大国际通用规范。
✦
✦
YIDUO
工况校核
Part.1
持续载荷工况
持续荷载包含管道自重、介质重量、内压等长期作用荷载，是管道安全的基础校核项。
-

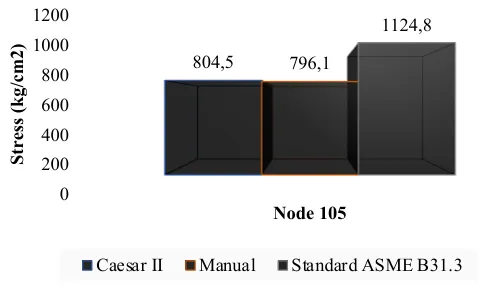

最大应力位置：节点105
-
软件计算值：804.5kg/cm²
-
ASME B31.3允许值：1124.8kg/cm²
结论：应力水平显著低于限值，持续荷载安全可控；软件计算与手算结果高度吻合，模型可靠。
Part.2
热膨胀载荷工况（EXP）
热胀应力是管道柔性设计的核心考核指标，直接决定系统是否存在热胀卡死、拉裂风险。

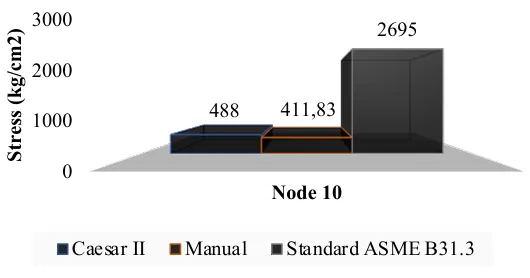

最大应力位置：节点10
软件计算值：488.9 kg/cm²
规范允许值：2695 kg/cm²
结论：热应力远低于材料许用极限，管道柔性设计合理，无膨胀约束风险。
设备接口校核
管道应力最终会传递至泵、容器等设备接口，喷嘴载荷超限是装置运行的高频隐患。
本文按API 610对设备喷嘴进行校核：
-
所有接口力与力矩均低于规范允许值
-
设备连接安全可靠
-
从源头避免接口疲劳、密封失效风险
工程核心结论
01
持续荷载满足 ASME B31.3 要求，结构安全。
02
热膨胀设计合理，系统柔性充足，无过约束。
03
设备喷嘴荷载符合 API 610，接口无失效风险。
04
软件建模与计算可信，可直接指导工程设计。
工程启示
支撑设计是应力控制关键
支撑形式、间距直接决定弯曲应力水平，需结合计算优化布置。
柔性设计优先
合理配置弯头、膨胀节与补偿段，可高效释放热胀应力。
必须覆盖多工况耦合分析
持续、热胀、偶然荷载组合不可缺失，避免极端工况漏算。
应力计算软件是设计工具，而非单纯验算工具
应在方案阶段介入，实现从被动校核到主动优化的转变。
管道应力计算在本项目中的技术价值
-
支持多荷载耦合精准计算
-
内置ASME/API等国际规范自动校核
-
快速定位高应力危险节点
-
输出可直接用于施工的可靠结论
-
助力管道系统从“合规”走向“最优”
我们的承诺
懿朵科技专注管道应力分析、流致振动防控、结构安全评估，为石化、能源、船舶、核电等行业提供全链条工程解决方案：
-
定制化技术培训、CAE软件集成与智能研发平台建设。 -
管道应力分析与规范校核。
-
流致振动（FIV）、声致振动（AIV）仿真与治理。
-
泵/压缩机喷嘴载荷、设备接口安全校核。
-
管道支撑优化、柔性设计、现场诊断与整改方案。
依托资深工程团队与国际主流软件工具链，从设计仿真到现场落地，助力管道系统长周期安全稳定运行。
【参考文献】Hilman Sholih, Hendra Tirta Saputra, Awang Surya, Wilarso. Slop piping systems stress analysis using Caesar II software. AIP Conference Proceedings, 2023
