这个 C# 节点编辑器,纯 GDI+ 实现,不依赖任何第三方库

那种”把功能模块拖出来，连上线，数据自己跑”的体验，确实比写代码爽。

问题在于：这种东西，一般只出现在专业软件里，想在自己的程序里做一个？你得自己从零画线、算连接点、处理拖拽事件——工作量不小。

STNodeEditor 就是来解决这个问题的。一个 C# 写的节点编辑器，纯 GDI+ 实现，没有任何第三方依赖，100+Kb，NuGet 一行命令装上就能用。

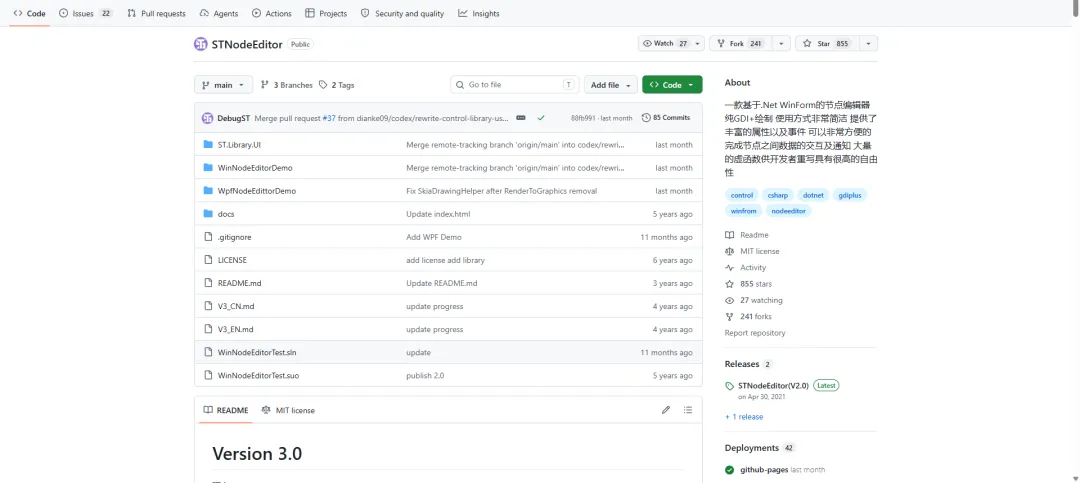

https://github.com/DebugST/STNodeEditor

它是什么？

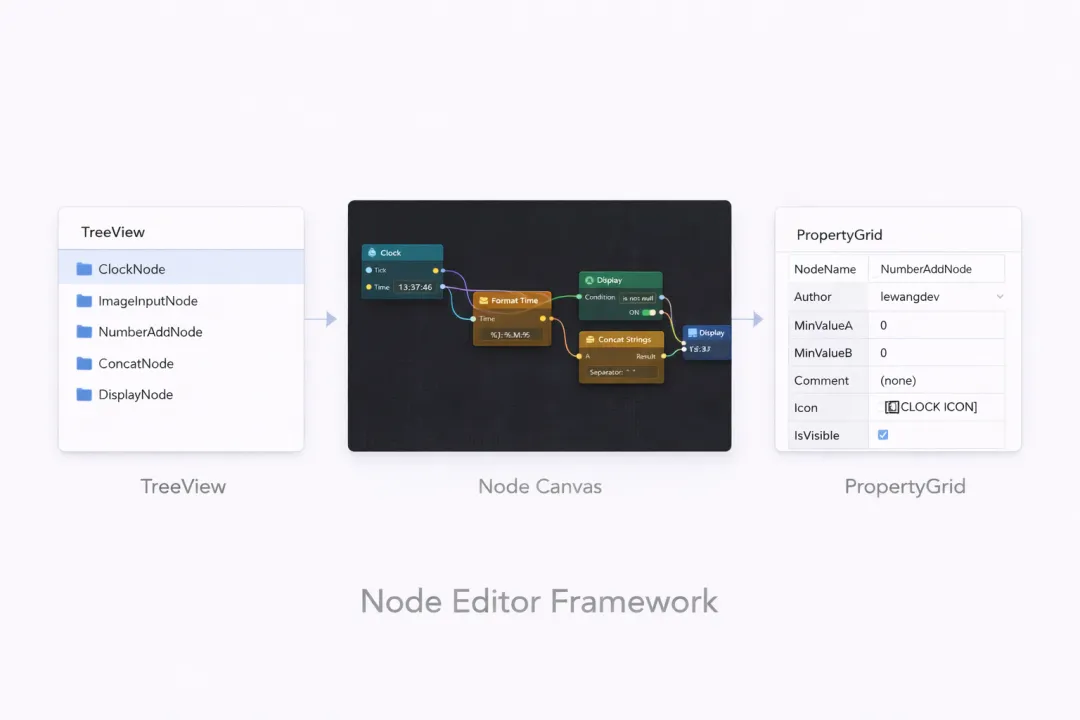

STNodeEditor 是一个轻量级的节点编辑器框架，纯 GDI+ 实现，无任何第三方依赖，仅 100+ Kb，包含三部分：

• TreeView

   — 负责展示和检索节点，从这里把节点拖到画布上
• PropertyGrid

   — 类似 WinForm 开发里的属性窗口，节点的属性在这里编辑
• NodeEditor

   — 核心画布，节点在这里组合、连接、数据流通

三部分组合在一起，构成一套完整的节点编辑框架。

核心设计：像写 Form 一样写节点

STNodeEditor 最大的特点，是它的开发体验和 WinForm 很接近。

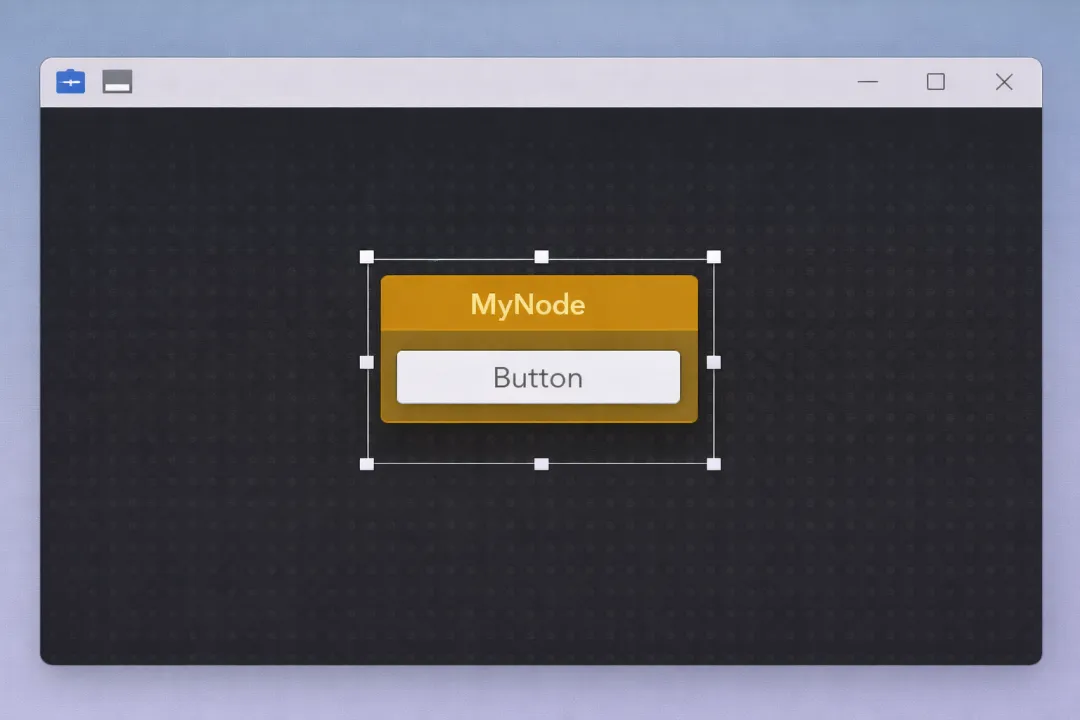

创建一个节点，就像创建一个 Form：

publicclassMyNode : STNode {protectedoverridevoidOnCreate() {base.OnCreate();this.Title = "MyNode";this.TitleColor = Color.FromArgb(200, Color.Goldenrod);this.AutoSize = false;this.Size = new Size(100, 100);var ctrl = new STNodeControl();        ctrl.Text = "Button";        ctrl.Location = new Point(10, 10);this.Controls.Add(ctrl);    }}

继承 STNode，重写 OnCreate，往 Controls 里加控件——和写 WinForm 如出一辙。

STNode 的控件基类 STNodeControl 拥有和 System.Windows.Forms.Control 大量同名的属性和事件，用过 WinForm 的人几乎不需要额外学习成本。

数据输入输出：单连接和多连接

节点的核心价值是数据流通。STNodeEditor 的每个节点有 InputOptions 和 OutputOptions 两种连接点：

// 单连接模式：一个连接点同时只能被一个同数据类型连接this.InputOptions.Add("IN_1", typeof(string), true);// 多连接模式：一个连接点可以被多个同数据类型连接this.OutputOptions.Add("OUT", typeof(string), false);

数据传递靠 DataTransfer 事件——当一个选项收到数据，会自动触发事件，开发者在这里处理数据并通过 TransferData() 向下游节点投递。

m_op_time_in.DataTransfer += new STNodeOptionEventHandler(op_DataTransfer);voidop_DataTransfer(object sender, STNodeOptionEventArgs e) {if (e.Status != ConnectionStatus.Connected) return;var data = e.TargetOption.Data; // 拿到上游传来的数据// 处理后向下传递    m_op_out.TransferData(result);}

连接和断开都会触发事件，所以开发者需要判断连接状态。这种设计让每个节点只关心自己的输入输出，不需要知道数据最终流向哪里——节点之间耦合极低。

实际能做什么？

README 里给了一个时钟节点的例子：一个节点每秒输出当前时间，另一个节点接收并显示。两者在画布上连上线，数据就跑起来了，不需要写任何调度代码。

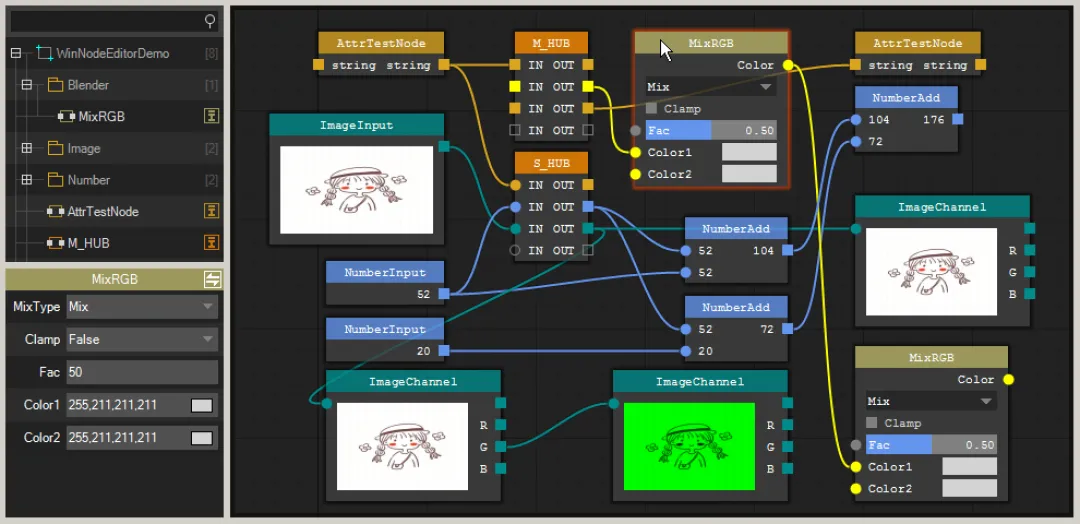

更复杂一点的例子：ImageInput 节点读取图片，ImageChannel 节点处理图片输出 RGB 和原图，ImageSize 节点接收并显示尺寸——三个节点组合成一个简单的图片处理流程。

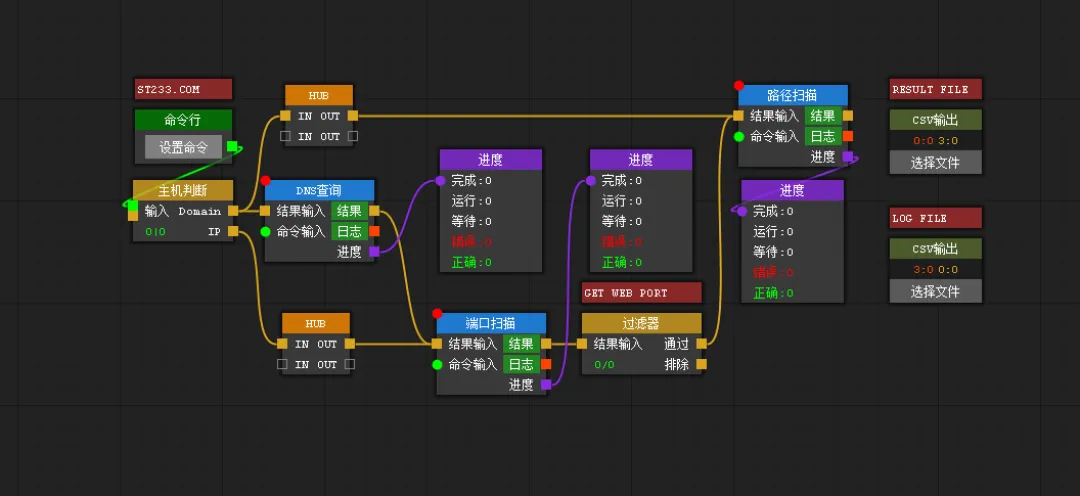

作者的核心思路是：万物皆可节点化。只要功能可以模块化、流程化，就适合用节点编辑器来组织。

技术上的亮点

纯 GDI+ 实现，无任何依赖库。

100+Kb 的体积，不是压缩出来的，是真的没有第三方依赖。画线、渲染、控件，全部自己写。好处是装上就能用，不会有版本冲突或者包缺失的问题。

支持热拔插节点。

节点可以在运行时动态添加到编辑器或者从编辑器移除。配合 TreeView 的节点管理，用户可以在界面上直接切换功能模块，不需要改代码。

数据流和执行流分离。

默认情况下，节点之间的连线通了，数据就实时流动。但也支持”点启动按钮再执行”的模式——只要定义好 InputNode（入口）和 OutputNode（出口）类型的节点，主程序在合适的时机统一触发 Start/Stop 即可。这块在 README 里给了完整的实现思路。

谁适合用

需要做可视化流程功能的开发者。 比如图像处理工具、音频工作流、逻辑编排器——只要你的功能可以分解成”输入→处理→输出”的模式，STNodeEditor 都可以作为底层框架。

想研究节点编辑器实现的人。 纯 GDI+、无依赖、代码全开源（MIT 协议），是很好的学习样本。TreeView + PropertyGrid + NodeEditor 的组合设计，代码逻辑清晰，不算特别复杂但五脏俱全。

安装方式

一行 NuGet 命令：

PM> Install-Package ST.Library.UI -Version2.0.0

.NET 3.5 即可运行，VS2010 开始就支持。附带一个 WinForms Demo 和一个 WPF Demo，开箱即跑。

项目地址：

• GitHub：https://github.com/DebugST/STNodeEditor
• 文档：https://debugst.github.io/STNodeEditor/doc_cn.html
• NuGet：Install-Package ST.Library.UI -Version 2.0.0

你用过节点编辑器吗？用它来实现过什么功能？评论区聊聊。
