— AI算力网络系列 第④篇 —

前一篇讲了PFC的工作机制与副作用——

PFC通过PAUSE帧让上游暂停发送，从而保住缓冲区、避免丢包。 但PFC的本质是被动响应：缓冲区水位已经到达阈值， 拥塞实际上已经发生，PFC才介入。

被动响应有两个代价：

第一，PAUSE 帧向上游逐跳传播，形成背压， 严重时引发HoL Blocking，极端情况下造成PFC死锁。

第二，PAUSE帧的粒度是端口级别， 一旦触发，该优先级下所有流量全部暂停， 无法区分哪条流是拥塞源头。

ECN的目标，是在PFC触发之前就把拥塞消解掉。

ECN 的基本原理

ECN，全称Explicit Congestion Notification，显式拥塞通知。

标准定义在RFC3168，核心机制分两个层面：

① 交换机标记当交换机的出端口队列深度超过预设阈值时， 不丢弃数据包，而是在包头的IP ECN字段打上拥塞标记—— 将ECN字段从 01 或 10（支持ECN）修改为 11（发生拥塞）。

② 接收方通知发送方接收方收到带有拥塞标记的数据包后， 在回复的 ACK 报文中设置 ECE（ECN-Echo）标志， 通知发送方：路径上出现了拥塞。

发送方收到ECE通知后，主动降低发送速率。

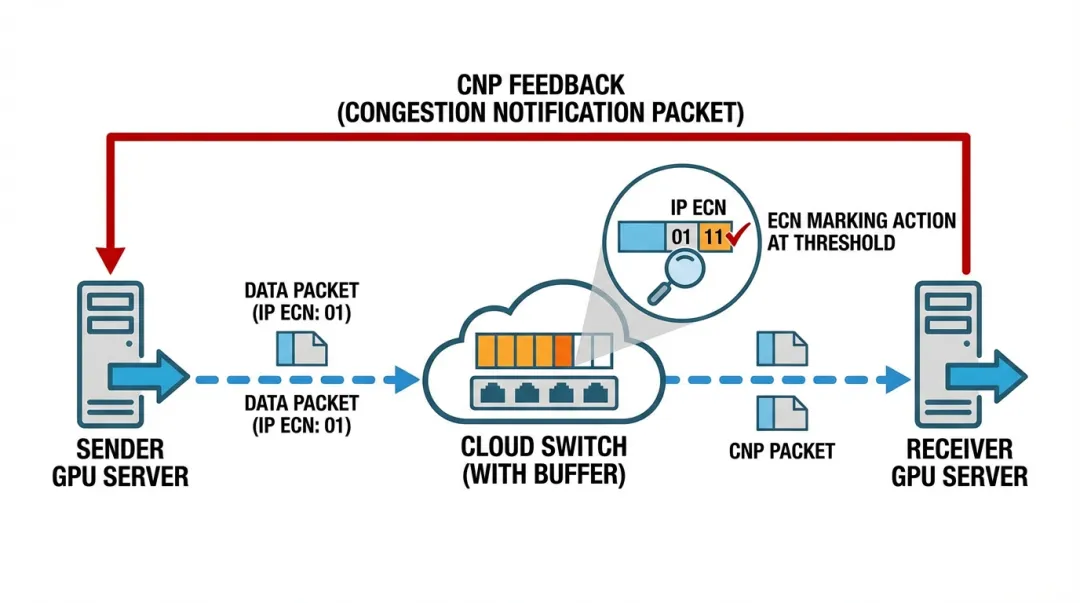

ECN标记与反馈路径

整个过程中，没有一个包被丢弃，拥塞信号通过包头字段传递，发送方主动响应。

ECN在RoCEv2中的工作方式

标准ECN依赖TCP的ACK机制来回传拥塞通知。 RDMA绕过了TCP协议栈，ACK机制不再适用。

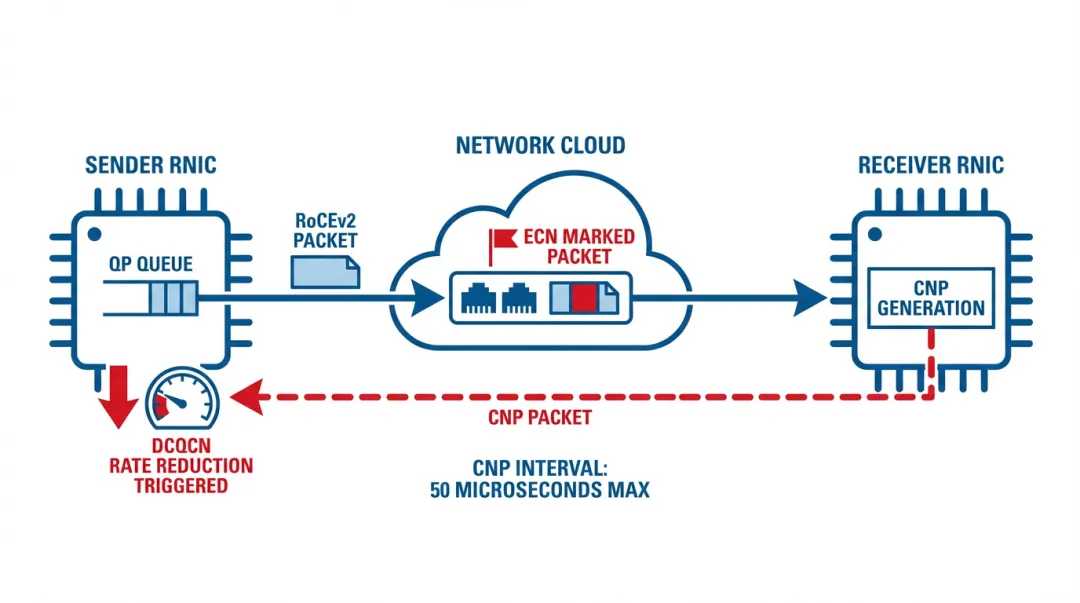

RoCEv2 中 ECN 的反馈路径

RoCEv2环境下，ECN的反馈路径做了对应调整：

接收方收到带ECN标记的数据包后， 生成一个 CNP（Congestion Notification Packet，拥塞通知包）， 直接发回给发送方的 RDMA网卡（RNIC）。

发送方的RNIC收到CNP后， 按照 DCQCN 算法降低对应QP的发送速率。

这里有一个重要细节：

CNP的发送频率有上限控制， 默认每个流每 50 微秒最多发送一个 CNP， 防止CNP报文本身占用过多带宽。

ECN的核心参数：水位线

ECN的标记行为由交换机上的两个阈值控制：

Kmin（最小阈值）队列深度低于Kmin时，不标记任何包。 网络处于正常状态，无需干预。

Kmax（最大阈值）队列深度超过Kmax时，对所有包打满标记。 拥塞已经严重，需要让所有发送方立刻降速。

Kmin 到 Kmax 之间按概率标记，队列越深，标记概率越高。 这个区间实现了渐进式的拥塞反馈， 避免所有发送方同时降速造成的流量振荡。

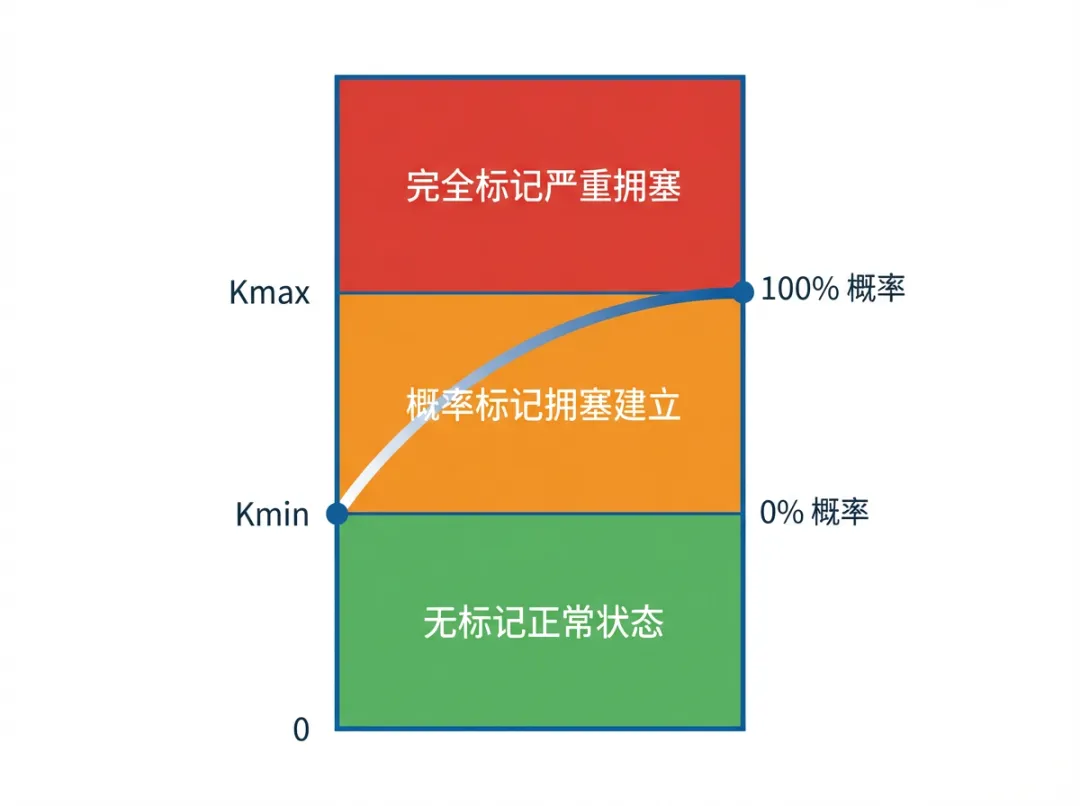

ECN 水位线三区间示意

三个参数的设置直接影响ECN的响应灵敏度：

• Kmin设得太高：拥塞已经较严重才开始标记， ECN的提前介入优势丧失，PFC仍会频繁触发
• Kmin 设得太低：正常流量波动也会触发标记， 发送方频繁降速，带宽利用率下降
• Kmax与Kmin区间太窄：所有发送方几乎同时收到拥塞通知， 集体降速后流量骤降，随后又集体升速，形成周期性振荡

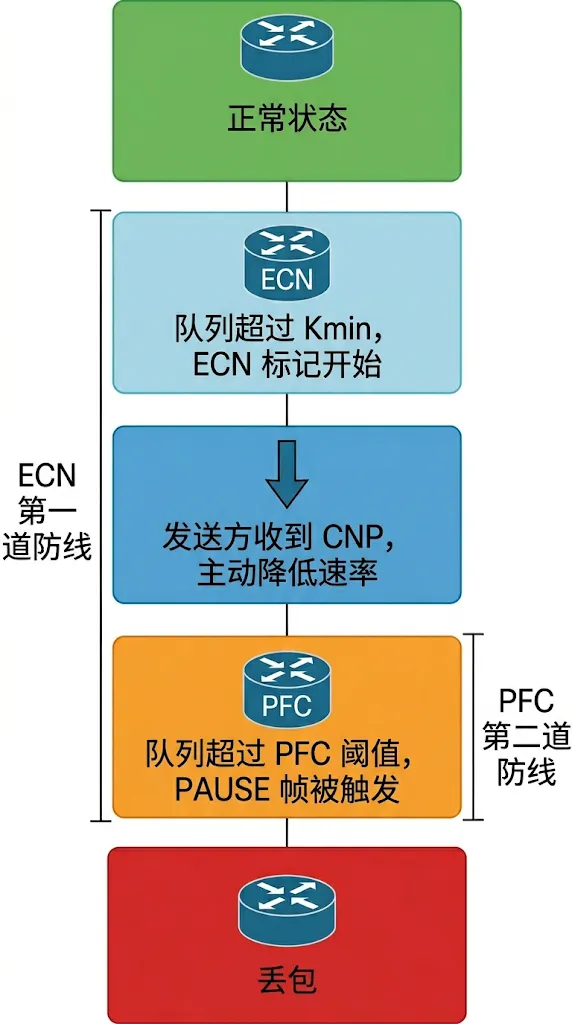

ECN 与 PFC 的关系

ECN和PFC不是替代关系，是分层防御：

正常状态↓ 队列深度超过 KminECN 开始标记 → 发送方收到 CNP → 主动降速↓ 降速不及时，队列继续上涨↓ 队列深度超过 PFC 阈值PFC 触发 → PAUSE 帧发出 → 强制暂停上游↓ 极端情况丢包

ECN在第一层介入，依赖发送方的主动配合。 PFC在第二层兜底，强制暂停，不依赖发送方的配合。

理想状态下，ECN把拥塞消解在萌芽阶段， PFC几乎不需要触发。

衡量一个AI集群网络调优质量的重要指标之一， 正是 PFC 触发次数与 ECN 标记次数的比值—— ECN标记多、PFC触发少，说明拥塞被提前消解； PFC频繁触发，说明ECN的水位线配置需要重新审视。

ECN的局限性

ECN依赖发送方的主动降速，存在一个前提假设：

发送方必须支持 ECN，且必须及时响应 CNP。

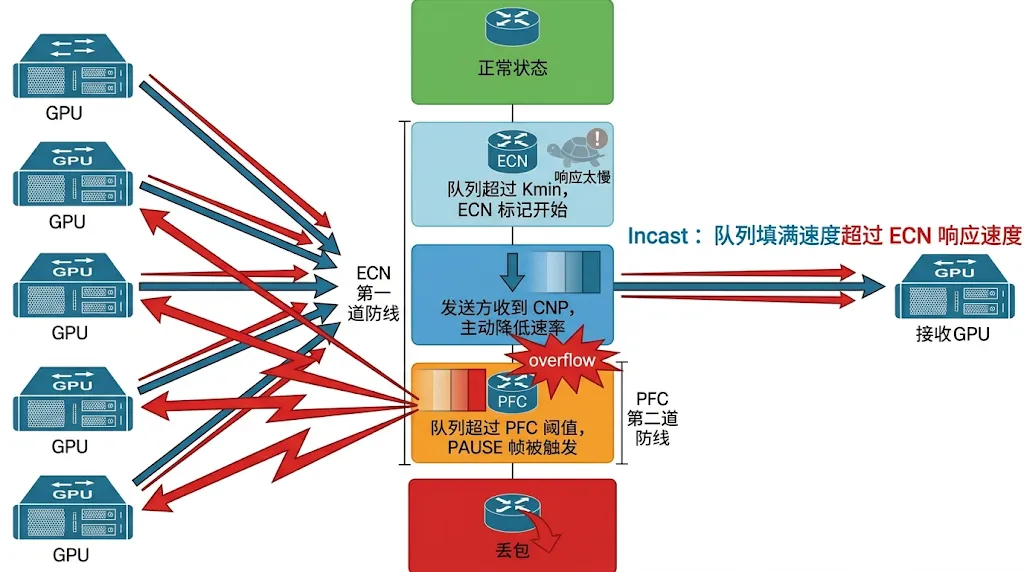

Incast 场景示意

在RoCEv2集群里，这个条件通常满足—— 主流RNIC（如 Mellanox ConnectX 系列）均支持 DCQCN， CNP 响应机制内置在硬件中。

但ECN无法解决所有拥塞场景：

• Incast 场景：大量发送方同时向同一个接收方发送数据， 队列在极短时间内从空到满，ECN来不及响应， PFC直接触发甚至发生丢包
• 参数配置不当：Kmin/Kmax 水位线、CNP 发送间隔、 DCQCN速率恢复参数之间相互影响， 任何一个参数配置失当都可能让ECN失效

这也是为什么AI集群的网络调优， 需要将 ECN、PFC、DCQCN 作为一个整体来设计， 而不是单独配置每一个机制。

小结

ECN 通过在 IP 包头打标记的方式， 将拥塞信号从交换机传递给发送方， 让发送方在缓冲区溢出、丢包发生之前主动降速。

在 RoCEv2 环境中，ECN 标记触发 CNP 报文， 由 DCQCN 算法控制发送方的速率调整行为。

ECN 是 AI 集群无损网络的第一道主动防线， 目标是将 PFC 的触发频率降到最低。

下一篇：DCQCN 是什么？ECN 和 PFC 如何被协调成一套完整的拥塞控制体系？
