像打游戏那样左右开弓操作三维CAD软件
三维CAD软件操作的人机界面
离散制造企业搞数字转型，几乎所有的产品数据源头都来自设计部门。企业还有很多财务、采购等数据必须依附于产品数据。因此，产品设计的研发数字化搞不好，企业各业务的数字转型就是无源之水，无本之本。制造企业的人工智能做胶片写报告是最合适的。
产品研发技术部门玩不转三维CAD就长期停留在昨天。二十一世纪已过去四分之一，不愿操作三维CAD仍抱残守缺dwg的设计员是时候转岗培训。
让设计图纸的数据自动流动运转起来——从尺寸、参数、注释等起源点到终端使用者
软件操控界面影响着设计效率。如何防止人为失误：疏忽、误解、识别错误、不熟练、任性、粗心大意、动作迟钝、没有标准、意外、故意。
产品生产六要素：人、机（设备）、料（物料）、法（工艺）、环（环境）、测（检测）。设计类似地六要素：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
参考精益生产分析评判工序的各种影响因素，关注工程设计活动中人与软件的各种互动行为。同样的目标是制定标准作业，以人的动作为研究对象，通过任务、作业顺序、标准三要素来分析作业中存在问题并予以改善。
“点击”指右手操作鼠标至球标位置后用食指点击左键；“点选”指左键点击球标位置后移动鼠标选择并再次左键点击命令；“右击”指在球标处点击鼠标右键，在鼠标指针处弹出的右键菜单中选取命令并点击。
窗口单独出现时指模型窗口。弹出XX窗口/操控面板，关闭XX窗口/操控面板，XX为弹出窗口标题栏文字，在步骤说明中成对出现且省略XX的双引号。
CREO三键鼠标的使用：
左键：用来做各种选定之用，例如选取指令，选定加工所参考之点、线、面或设定位置。画剖面时用来画线或画圆。在旋转（Spin）模式下用来缩放（Zoom in/out）视图。
中键：标定尺寸时用来设定尺寸或参数之标注位置。画剖面时用来中断画圆或结束画线。在旋转（Spin）模式下用来旋转图形。
右键：当滑鼠游标位在某一目录视窗的指令上时，敲右键可启动线上说明（On Line Help）视窗，显示该指令之详细说明。画剖面时用来画圆弧。在旋转（Spin）模式下用来移动图形。
软件操作的分级。面对庞大而全面的MCAD软件，编写本教程如同搜索器一样，为不同工作分工而配置不同软件功能及其操作。教程以“手把手”的方式培训设计员，降低MCAD软件对用户的需求，以期迅速纳入工作团队并进入工作状态。软件操作分两级：设计－配置。简介如下：
“设计”主要面向校核和主管工程师，协助设计者查找工作过程中的各种问题，具有相当设计软件应用与专业知识经验；
“配置”则面向设计平台的维护人员，可能并不具备专业设计知识，但能根据各级专业设计者的需求配置软件平台或排查问题。编制软件操作的索引目录，格式示例如下：
软件操作 1设计—传递梁柱基准 47
软件操作 2 CREO Piping的弯管机导出数据操作 51
软件操作 28配置—铆钉铆接厚度范围90
软件操作 46配置—制作工程图表格334
闭眼点击。软件操作中凡是描写按中键都是相当于回车确认软件的缺省选项，都可以闭眼操作。
描述CREO操作时，各弹出窗口的操作内容参照按“弹出–关闭”为一段文字进行缩进。
适用范围并非涵盖从构思–研发–设计–制造–试验–验证–报废的全寿命周期。重点在设计，即工程设计，包括工艺分析或曰工艺设计。
设置键盘映射键加快部分常用命令的调用速度，映射键设置原则是左手静止时仅用四个指头即可实现盲操作，在现有条件下可以最大限度提高键盘鼠标操作效率。当然不能照顾到左力手的设计师，但同样修改左力手映射键后，盲打数字将更为方便。
映射键多采用两字母组合，功能相似的命令有相似的映射键字母组合，尽可能采用英文单词或中文拼音首字母助记，目的是减轻记忆负荷。考虑上述因素制定的键盘映射键字母组合规范如下，以保证工作平台人机界面尽可能一致。

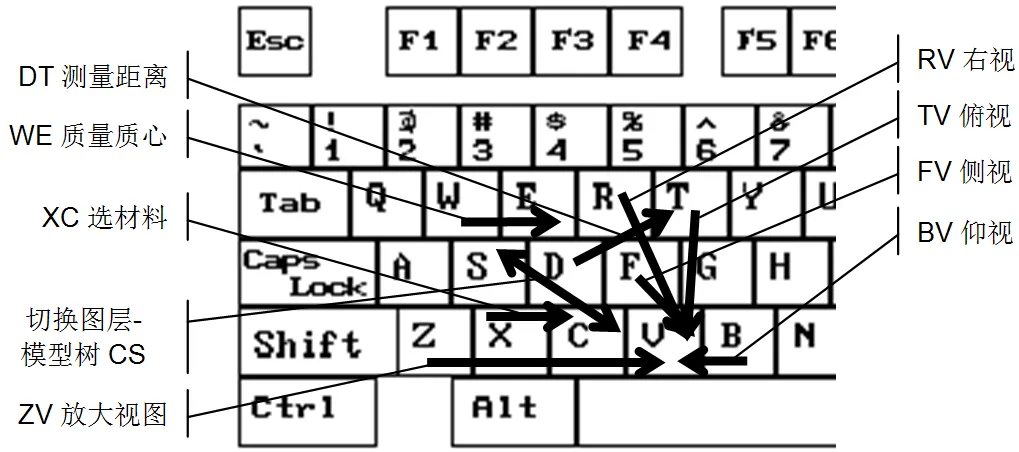

图▲建模窗口规范的映射键图

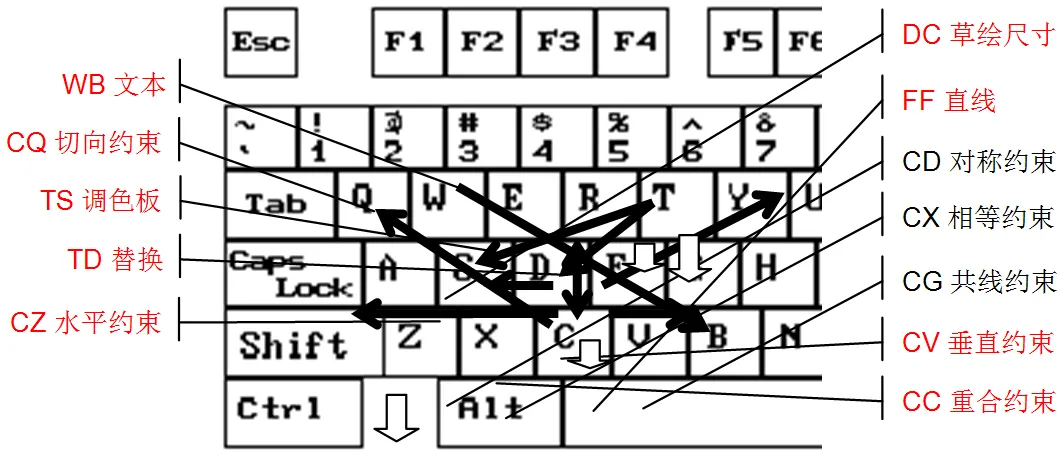

图▲草绘窗口规范的映射键图

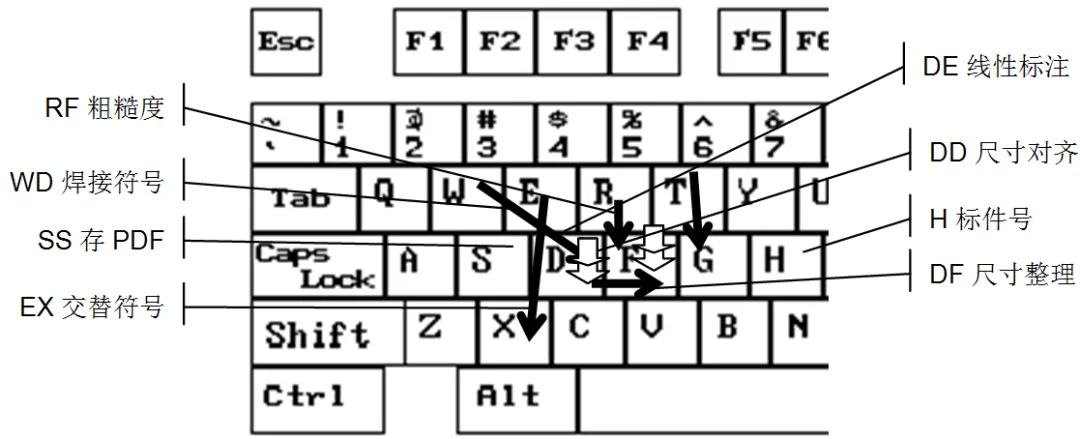

图▲工程图窗口规范的映射键图
闭眼操作鼠标
各种应用软件在长期使用后，使用者对某些软件操作顺序会很熟悉，熟悉到可以知道软件下一步操作的默认按钮是哪个，如正好所需则点击执行之。而不能闭眼的原因在于眼睛仍然要跟踪鼠标指标运动到下一步操作的点击处，如果修改鼠标指针选项至默认按钮后就可以闭眼直接点击。
降低人眼关注度，精确跟踪鼠标指针并操作使人易于疲劳。人眼跟踪鼠标指针这一软件的系统反馈操作，其实是造成眼脑疲劳的主要原因。除了必不可少之外，我们应能减则减。
闭眼操作能提高人机界面的互动效率，当然，在另外一些情形下这种自动移动鼠标指针的操作可能反而不方便。适时调整鼠标指针自动移动的操作如下：
软件操作6设计—鼠标指针自动移动到对话框中的默认按钮
操作路径：操作系统>控制面板>鼠标>指针选项>取默认按钮

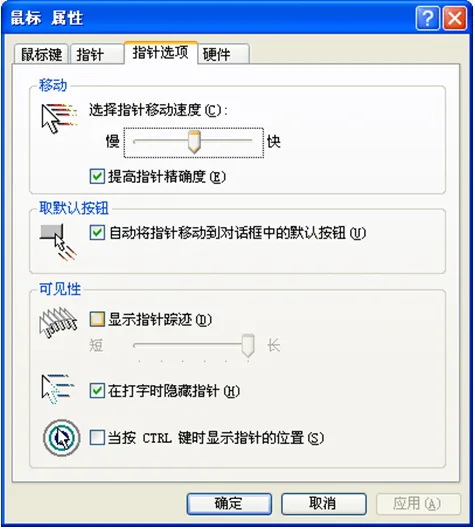

图▲鼠标属性窗口
通常人眼能看到的视场范围很大，但是人眼能清楚辨识的对焦区域，以及大脑显意识能接收并处理的认识区域其实并不大。因而人眼对焦与大脑认知的重合区域，即人类的有效关注区域却极为有限，按人类工效学经验，个人静止观察视野（视场）通常为水平110º，垂直115º，见GB/T12984—1991《人类工效学视觉信息作业基本术语》附录D3 观察视野。而通常2m以内的观察距离约为字高150倍[GJB1062A—2008《军用视觉显示器人机工程设计通用要求》，5.3.2.3.2表2]。
轨道车辆产品中，字高最小的线号类标识，通常最小字高为7mm，钢印字符、条码等通常高度值亦在7mm附近，故此时其最佳观察距离不宜大于700mm，当观察距离为0.3m~1.5m时，字符最佳字高为5mm~8mm。推算合理查找范围应不大于1m×1m×1m的空间。
因此对于绝大多数人而言，超出上述统计学范围的各种信息都基本属于视而不见，只能看到而不会知道。我们可以直观地感受到这个有效关注区域，在自己大半个手臂的空间范围内，最多也就自己的手掌大小。
