DMD 投影灯成像均匀性差?OAS光学软件跨尺度仿真来助力

简介

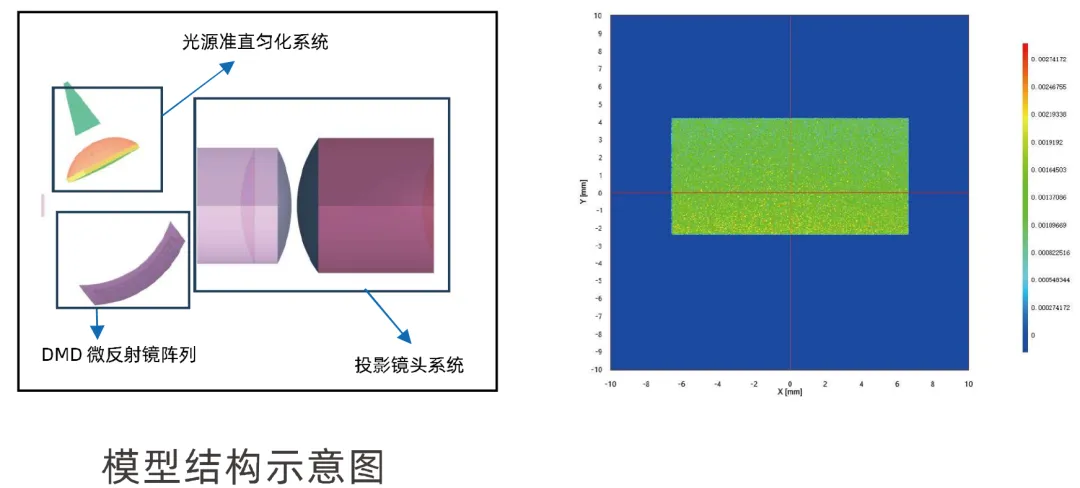

基于 OAS 软件三维建模与非序列光线追迹功能，精准构建 DMD 投影灯完整光学模型。光源模块导入 LED / 激光模型，依托软件材料库定义光谱分布、发散角与光通量参数；搭建微透镜阵列与复曲面透镜组成的准直匀光结构，参数化控制透镜曲率、厚度与间距。

DMD 芯片模块采用 MEMS 对象建模，按实际芯片参数定义微镜尺寸、阵列排布与偏转角度。投影物镜组调用光学数据库，设计多片式球面与非球面混合结构，结合轻量化 CAD 核心完成光机一体化建模，严格控制元件公差与装配精度，避免机械结构对光路产生干扰。

对系统关键参数进行标准化配置以匹配实际工况。光源中设置中心波长及光线数量以保证统计精度；DMD 芯片微镜反射率设定为高反膜参数，偏转角度与实际器件一致。投影物镜设定目标焦距、相对孔径与视场角，匹配芯片分辨率与投射画面尺寸；膜层配置增透膜与高反膜，降低界面反射损耗。探测器覆盖投影接收面，设置能量阈值与接收范围，精准采集照度分布、均匀性、MTF 及杂散光能量等关键指标，排除噪声干扰以保障数据有效性。

启动 OAS 非序列光线追迹，生成光源经匀化、调制、成像至接收面的全路径三维追迹图，直观呈现光传播规律。利用照度分析工具量化投影面均匀性，确保中心与边缘照度差异控制在设计范围内；通过 MTF、点列图、波前图评估成像质量，启用像差自动校正与多配置优化算法，校正球差、色差与畸变，提升全视场清晰度。

总结
