IATF16949过程关系图及核心说明

IATF16949体系的核心是“过程方法”，要求将组织活动划分为相互关联、相互作用的过程，通过明确过程间的输入、输出接口，实现体系的系统化管控。过程关系图（含章鱼图、乌龟图配套）核心是清晰呈现三大类过程（顾客导向过程COP、支持过程SP、管理过程MP）的层级关系、依赖关系及接口逻辑，为体系审核、过程优化提供可视化依据，完全贴合IATF16949:2016标准4.4过程方法的要求。

一、IATF16949过程分类及核心定义（关系图基础）

三大类过程是过程关系图的核心要素，三者相互支撑、协同运行，构成完整的质量管理体系，各类过程的核心定义、作用及典型示例如下，确保与标准要求完全一致，同时明确过程所有者（Process Owner），为关系衔接奠定基础。

（一）顾客导向过程（COP – Customer Oriented Processes）

核心定义：直接与顾客交互、创造价值，最终向顾客提供产品/服务的过程，是体系的核心价值载体，直接影响顾客满意度和订单履约。

核心作用：实现“从顾客需求到顾客满意”的价值传递，是体系运行的核心主线，所有支持过程、管理过程均围绕COP展开。

典型示例（常用5个，覆盖全价值链）：

C1：顾客要求评审/订单管理（输入：顾客订单、CSR顾客特殊要求；输出：评审记录、订单确认单）

C2：产品/过程设计和开发（输入：顾客需求、设计规范；输出：设计图纸、PFMEA、控制计划）

C3：生产制造过程（输入：原材料、作业指导书；输出：合格产品、生产记录）

C4：产品交付与服务（输入：合格产品、交付计划；输出：交付凭证、顾客签收记录）

C5：顾客满意度调查与客诉处理（输入：顾客反馈、投诉信息；输出：满意度报告、纠正措施记录）

（二）支持过程（SP – Supporting Processes）

核心定义：不直接面向顾客，但为COP过程提供必要的资源、能力和保障，确保COP过程顺利运行的过程，是体系的“支撑骨架”。

核心作用：为COP过程提供人员、设备、材料、文件、检测等各类资源，解决COP过程的“后顾之忧”，保障价值创造过程的稳定性。

典型示例（常用10个，覆盖全资源保障）：

S1：人力资源管理（为所有过程提供合格人员、培训、资质认证）

S2：基础设施与工作环境管理（提供生产设备、工装、合格的生产/检验环境）

S3：监视测量资源管理（提供校准合格的量具、检具、检测设备，保障检验有效性）

S4：文件/记录/知识管理（提供体系文件、作业指导书、记录模板，沉淀知识资产）

S5：采购与供应商管理（提供合格原材料、零部件，管控供应链质量）

S6：标识与可追溯性管理（确保产品从原材料到成品的全流程可追溯）

S7：产品防护与仓储物流（保障产品在存储、转运过程中不受损坏）

S8：产品监视与测量（检验、测试产品，确保符合顾客及标准要求）

S9：不合格品控制（识别、隔离、处置不合格品，防止流入下一道工序或顾客手中）

S10：工装模具管理（管控生产所需工装、模具的设计、维护、校准，保障生产稳定性）

（三）管理过程（MP – Management Processes）

核心定义：对COP和SP过程进行策划、监控、分析、改进，确保体系整体有效运行、持续优化的过程，是体系的“指挥中枢”。

核心作用：制定体系方针目标、识别风险机遇、监控过程绩效、推动持续改进，确保三大类过程协同一致，满足IATF16949标准及顾客要求。

典型示例（常用7个，覆盖全体系管控）：

M1：组织环境与相关方需求管理（识别内外部环境、相关方需求，明确体系运行边界）

M2：质量方针与目标管理（制定质量方针、分解可量化目标，明确体系运行方向）

M3：风险与机遇管理（识别所有过程的潜在风险、机遇，制定控制与利用措施）

M4：内部审核（审核COP、SP、MP过程，验证体系运行符合性）

M5：管理评审（最高管理者评审体系运行有效性、资源充足性，提出改进方向）

M6：数据分析与持续改进（收集过程绩效数据，分析差距，推动过程优化）

M7：纠正措施与预防措施（CAPA，针对不合格、风险点，制定措施并验证效果，防止重复发生）

二、IATF16949过程关系图（核心逻辑+可视化呈现）

过程关系图核心逻辑：MP管理过程统领全局，SP支持过程提供保障，COP顾客导向过程创造价值，三者通过“输入-输出”接口形成闭环，具体关系如下，同时配套章鱼图（过程接口图）和乌龟图（单一过程分析），完整覆盖IATF16949过程要求。

（一）核心关系框架（文字可视化，可直接用于体系文件）

1.  层级关系：MP（指挥中枢）→ SP（支撑骨架）→ COP（价值核心），MP管控SP和COP，SP支撑COP，三者缺一不可。

2.  依赖关系：

COP依赖SP：例如，生产制造过程（C3）依赖人力资源（S1）提供合格员工、基础设施（S2）提供设备、采购管理（S5）提供原材料、监视测量资源（S3）提供检具。

SP依赖MP：例如，人力资源管理（S1）依赖方针目标管理（M2）明确培训目标、依赖风险与机遇管理（M3）识别人员相关风险、依赖数据分析（M6）优化培训方案。

MP依赖COP和SP：例如，内部审核（M4）需审核COP和SP的运行符合性；管理评审（M5）需基于COP的顾客满意度、SP的资源保障能力，评估体系有效性。

3.  闭环关系：COP输出顾客反馈→ MP收集反馈、分析数据→ MP推动SP优化资源保障、COP优化过程→ 提升COP价值创造能力→ 获得更好的顾客反馈，形成“顾客需求-过程运行-绩效监控-持续改进”的完整闭环。

（二）章鱼图（过程接口可视化，审核必用）

章鱼图核心是呈现COP过程的“输入来源”和“输出去向”，明确COP与SP、MP的接口，确保过程衔接无遗漏，符合IATF16949审核重点要求。

以核心COP（生产制造过程C3）为例，章鱼图接口示意：

输入来源（SP/MP/外部）：

SP：采购管理（S5）提供的原材料、零部件；基础设施（S2）提供的生产设备、工装；人力资源（S1）提供的合格操作员；文件管理（S4）提供的SOP、控制计划；监视测量资源（S3）提供的检具。

MP：风险与机遇管理（M3）提供的风险控制措施；方针目标管理（M2）提供的生产绩效目标。

外部：顾客提供的生产要求、图纸规范。

输出去向（SP/MP/外部）：

外部：顾客（交付合格产品，对接C4交付过程）。

SP：产品检验（S8）提供检验用产品；不合格品控制（S9）提供不合格品；标识追溯（S6）提供产品标识信息。

MP：数据分析（M6）提供生产绩效数据；内部审核（M4）提供过程运行证据。

注：所有COP过程均需绘制章鱼图，明确输入输出接口，确保与SP、MP过程无缝衔接，避免接口脱节。

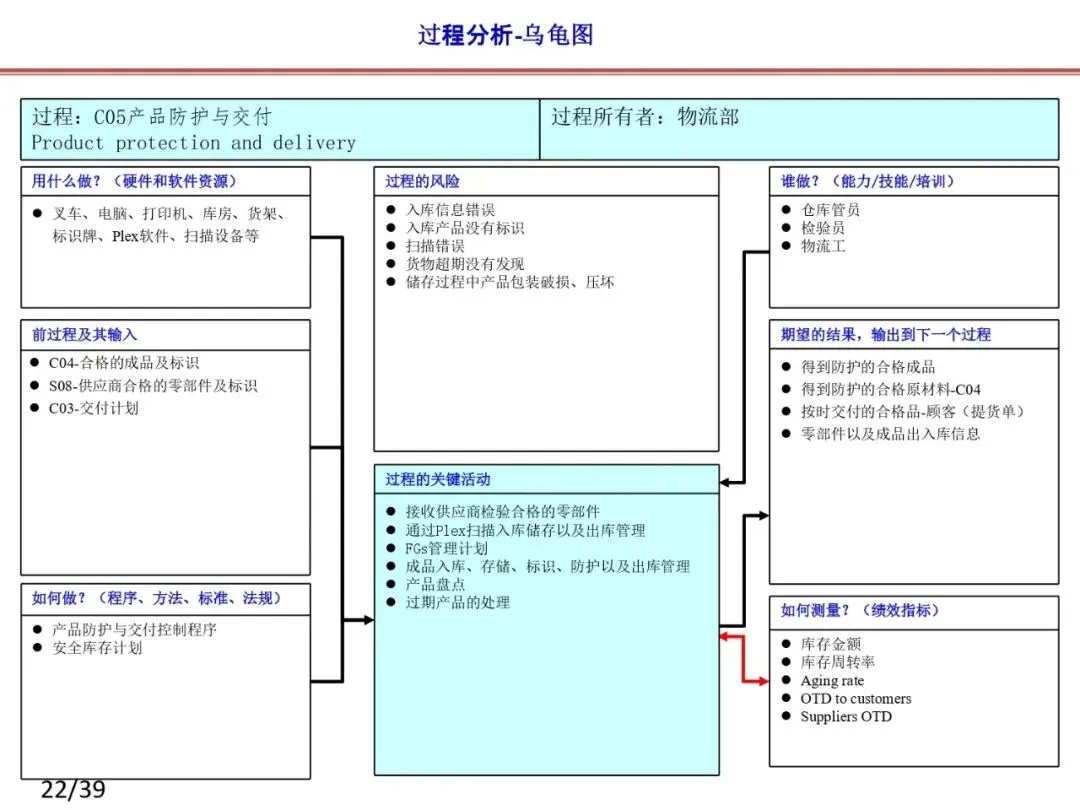

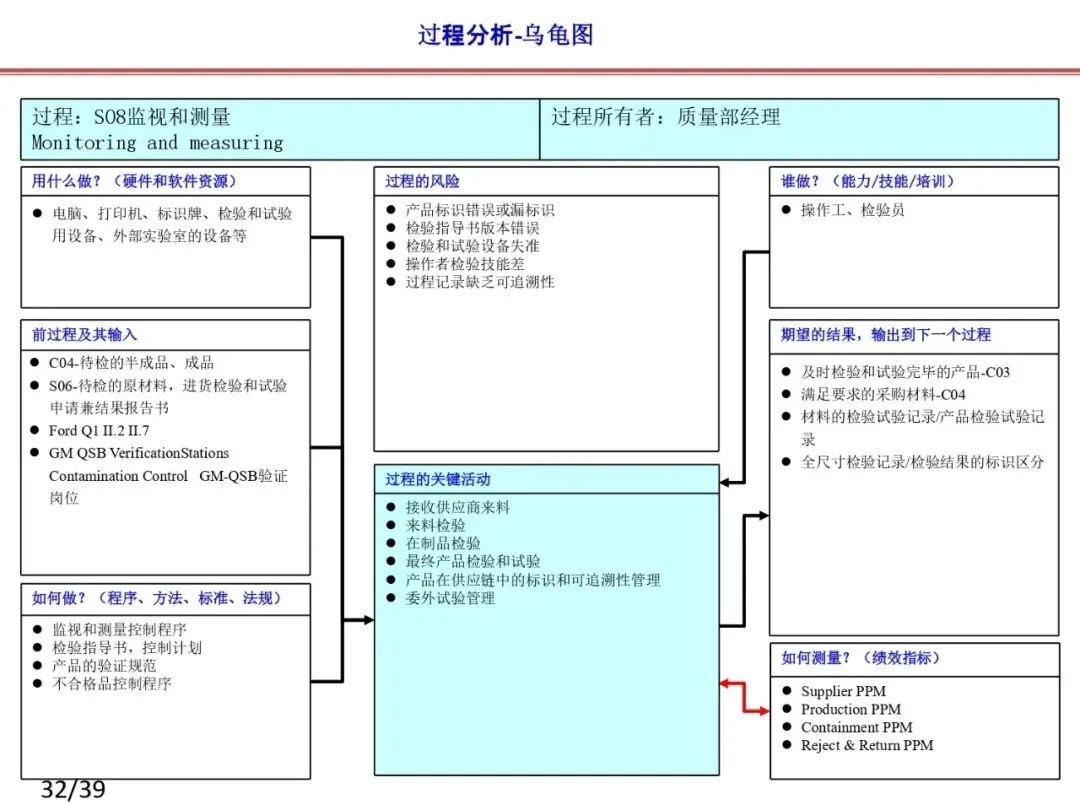

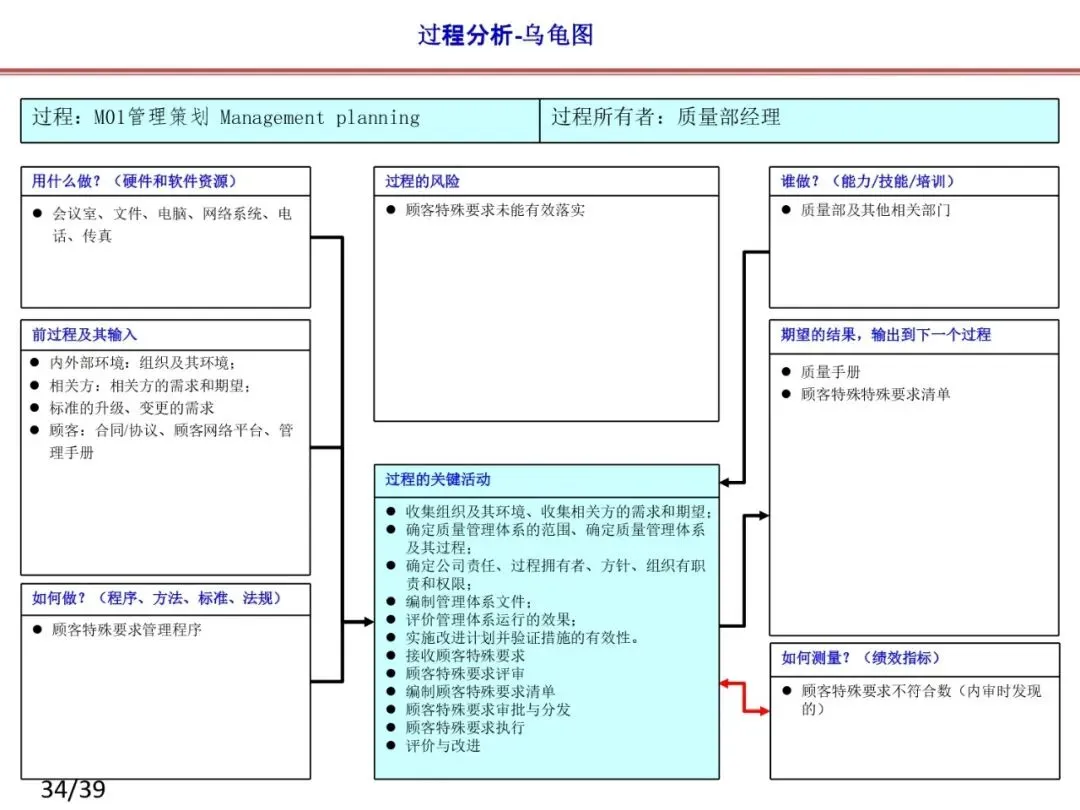

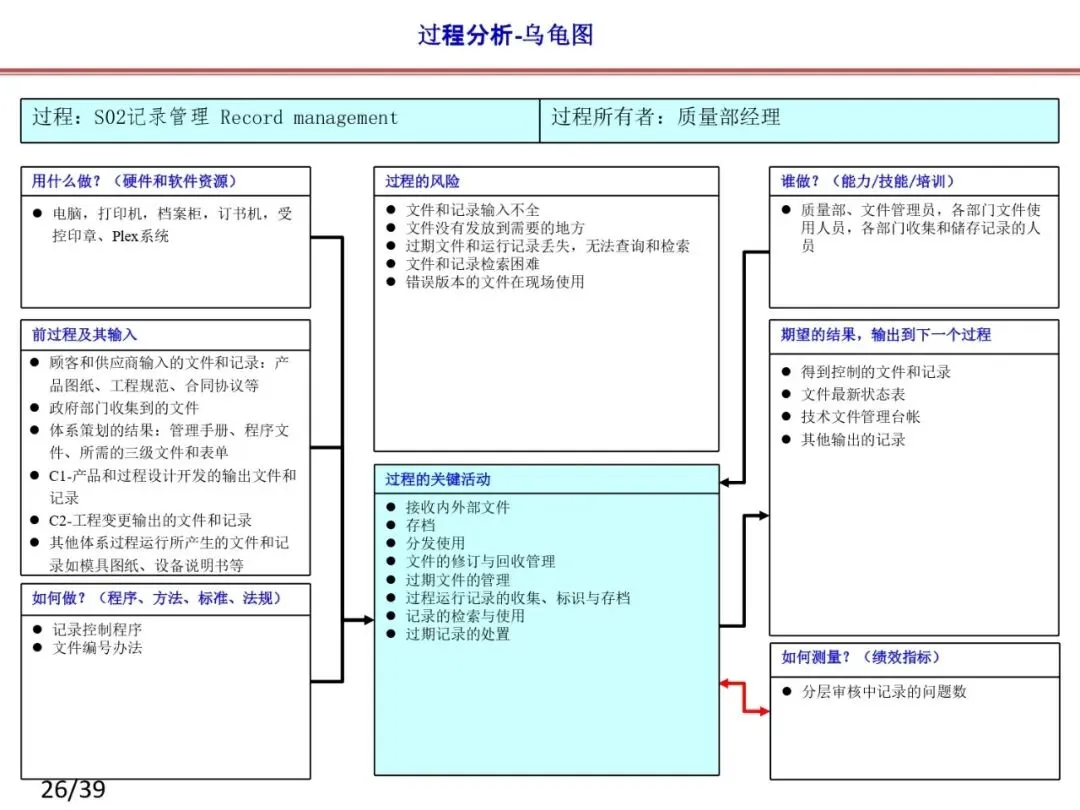

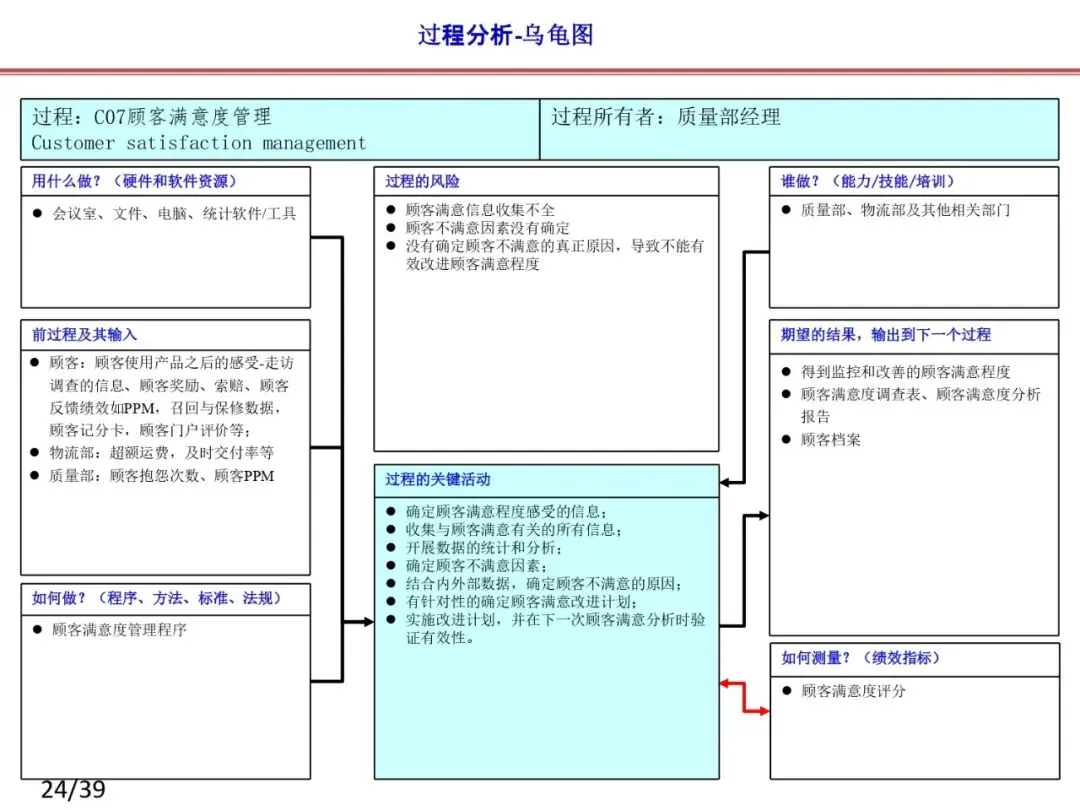

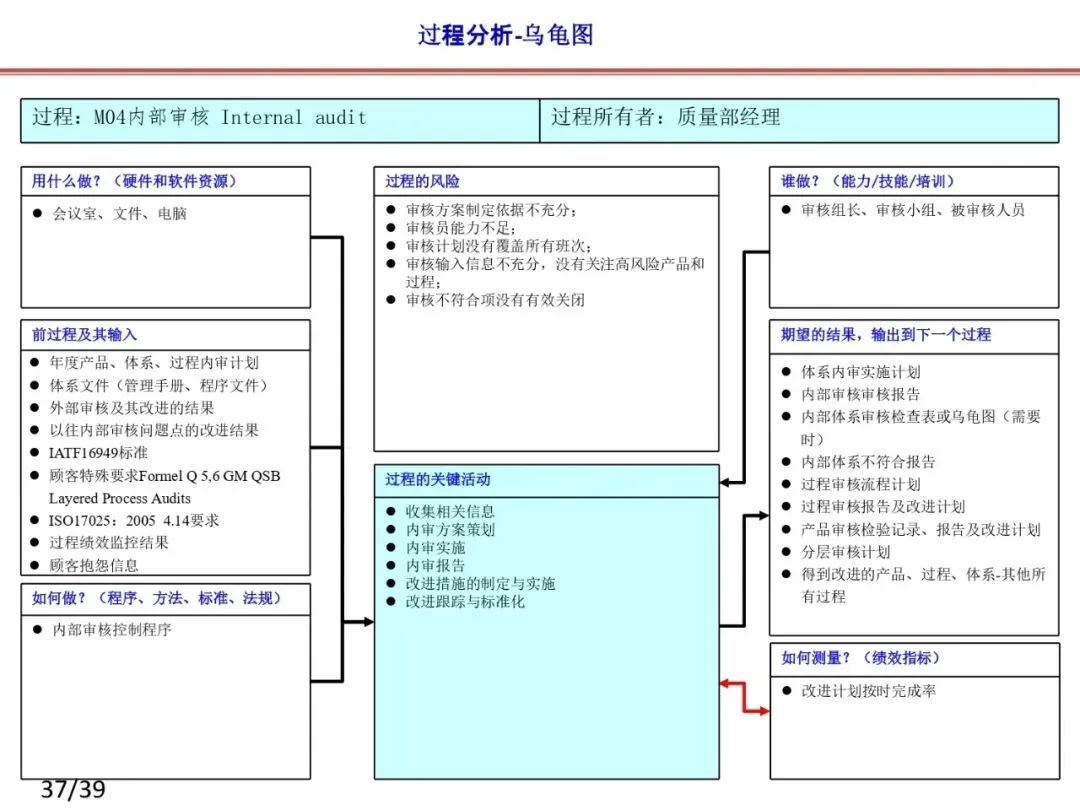

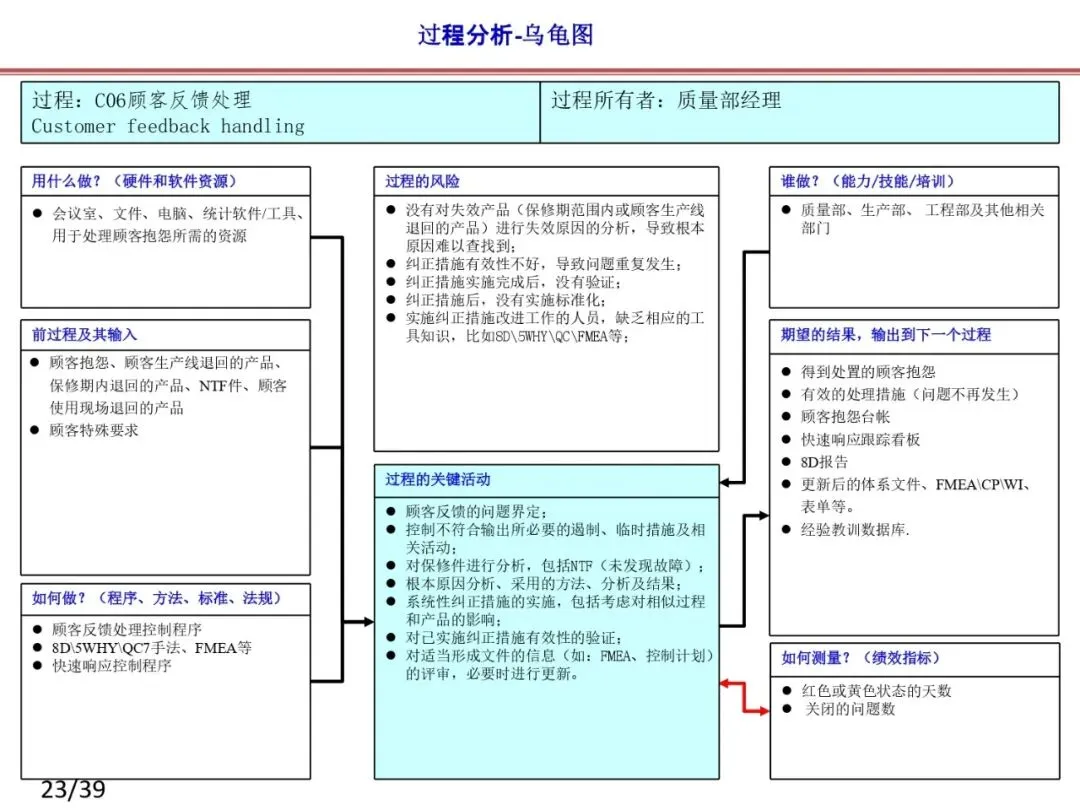

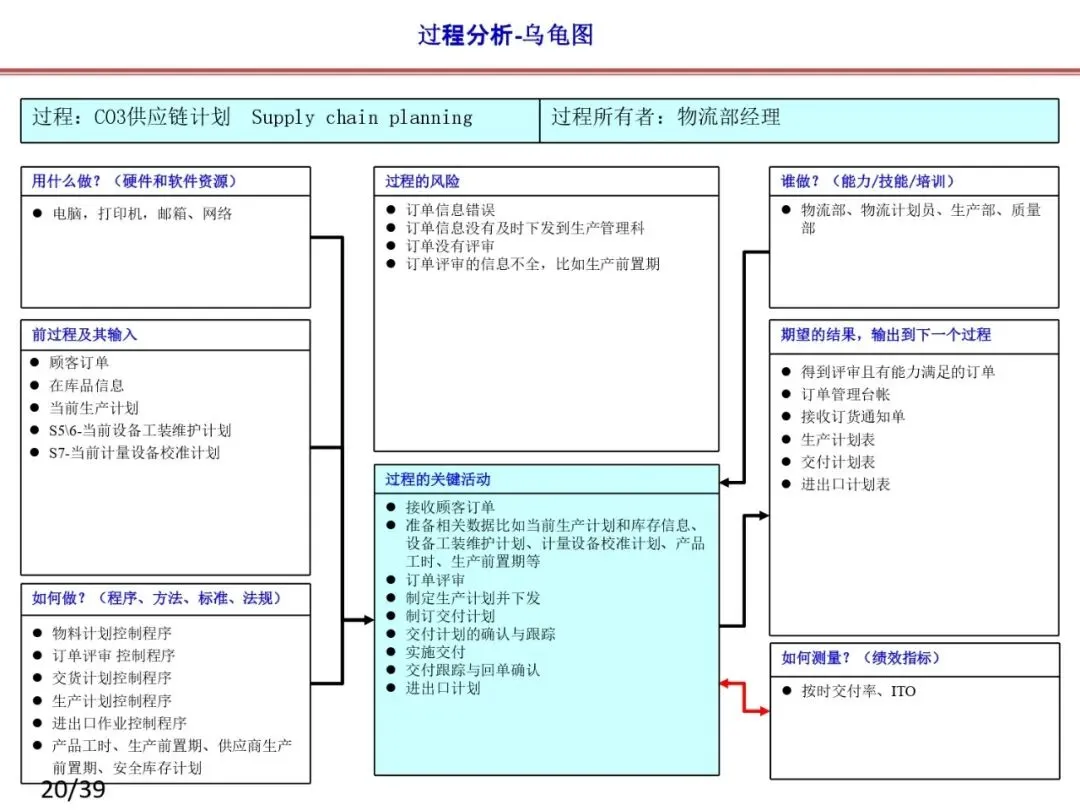

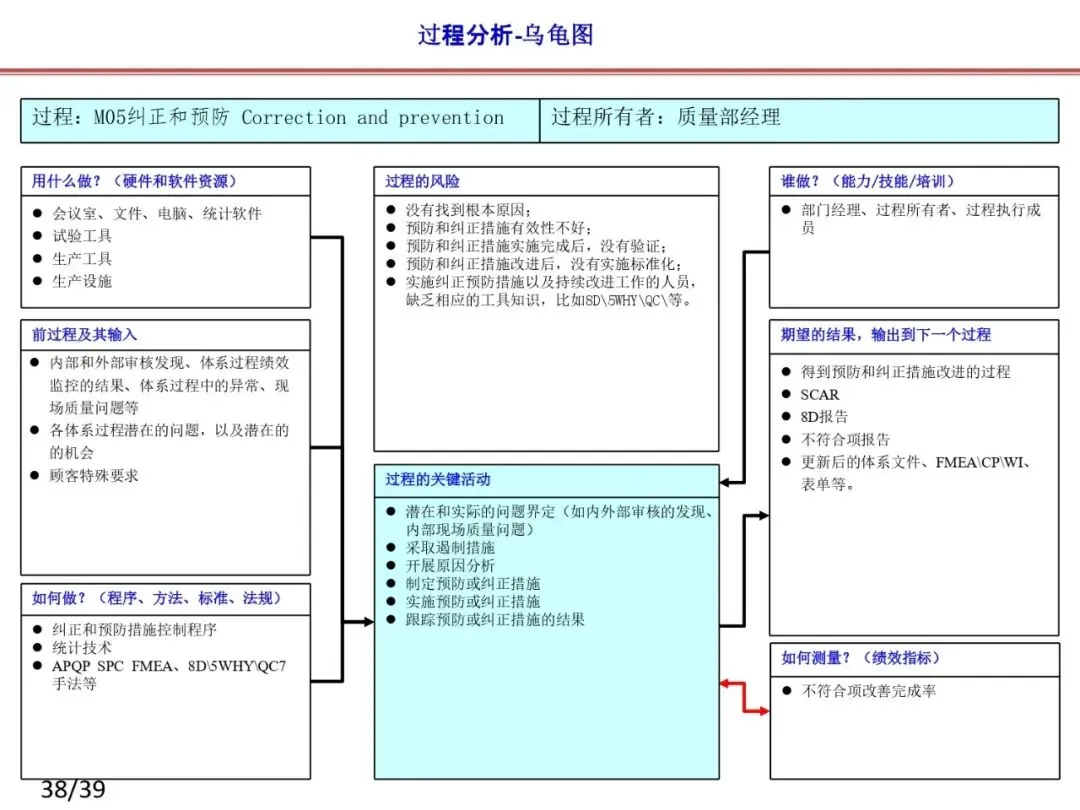

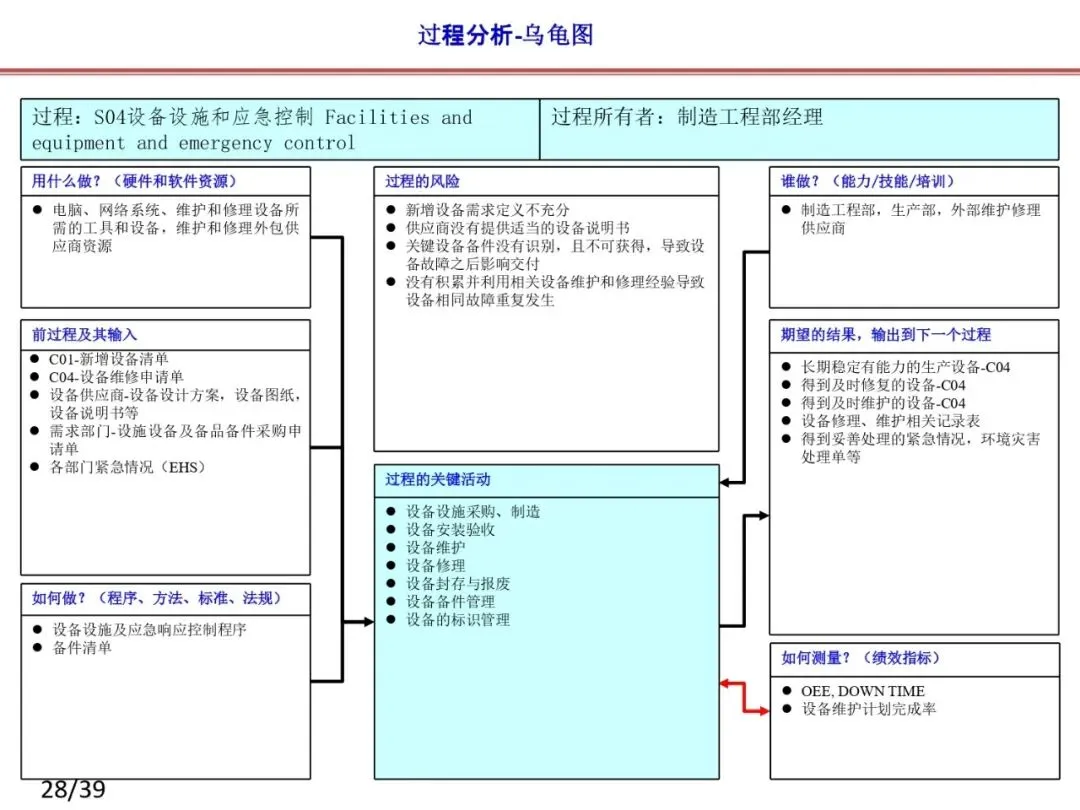

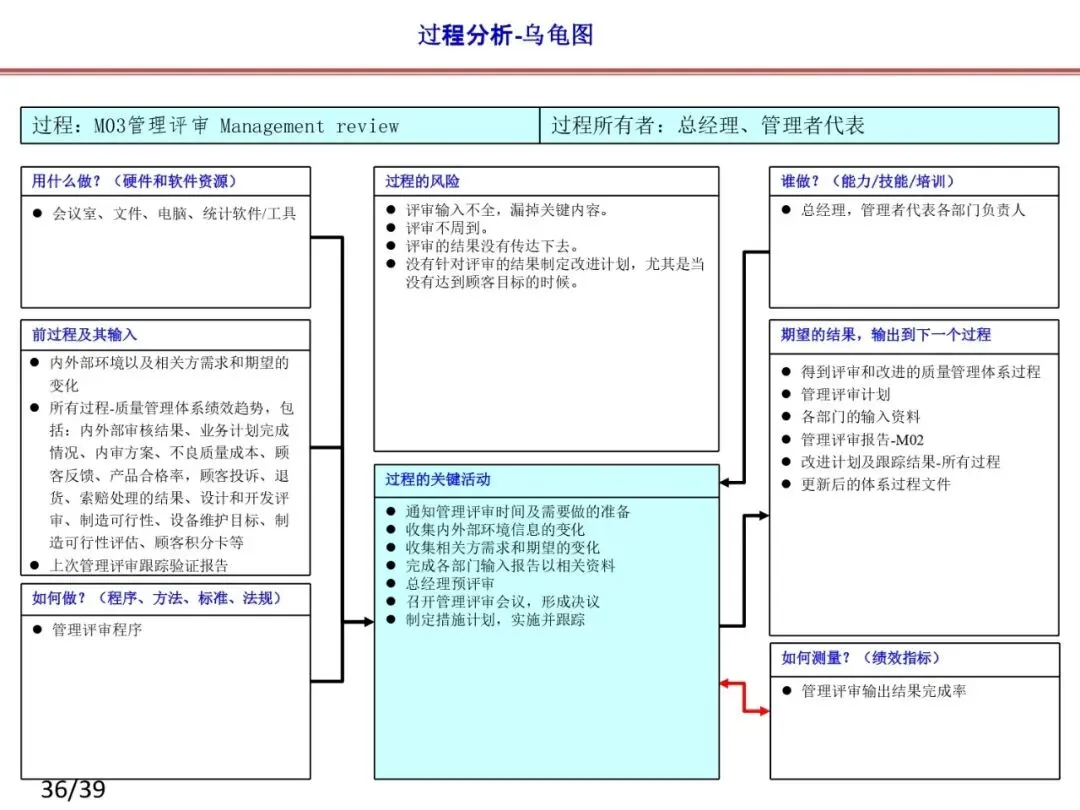

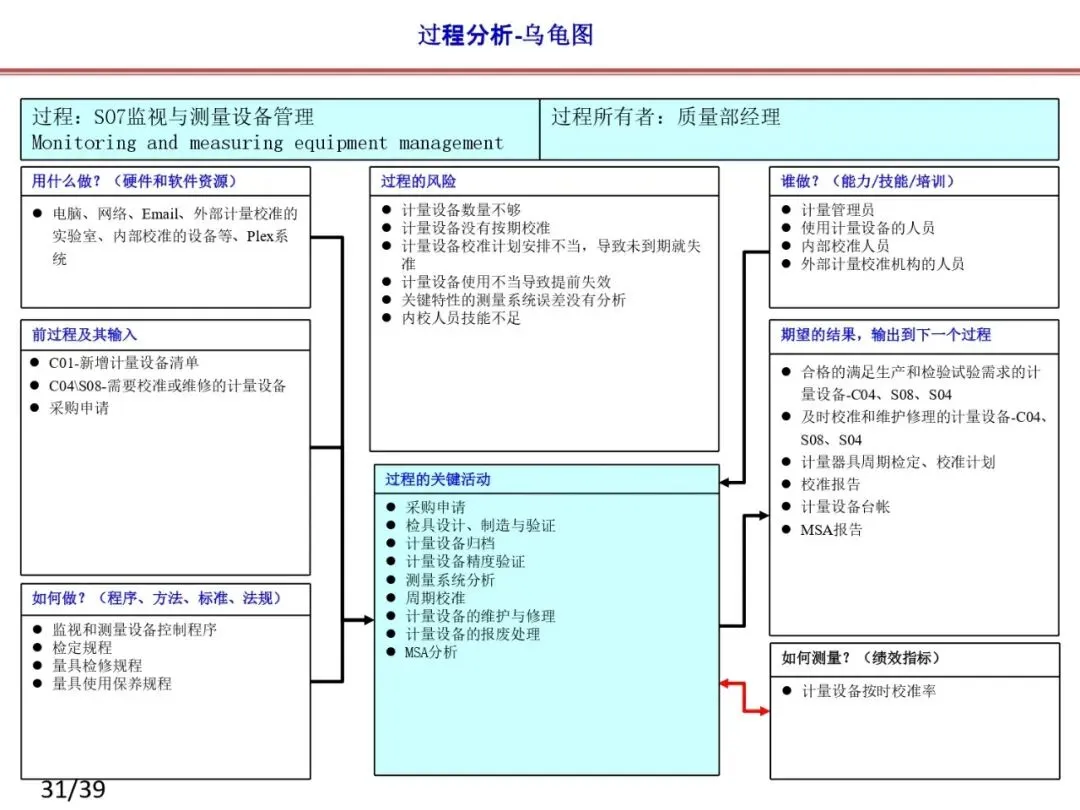

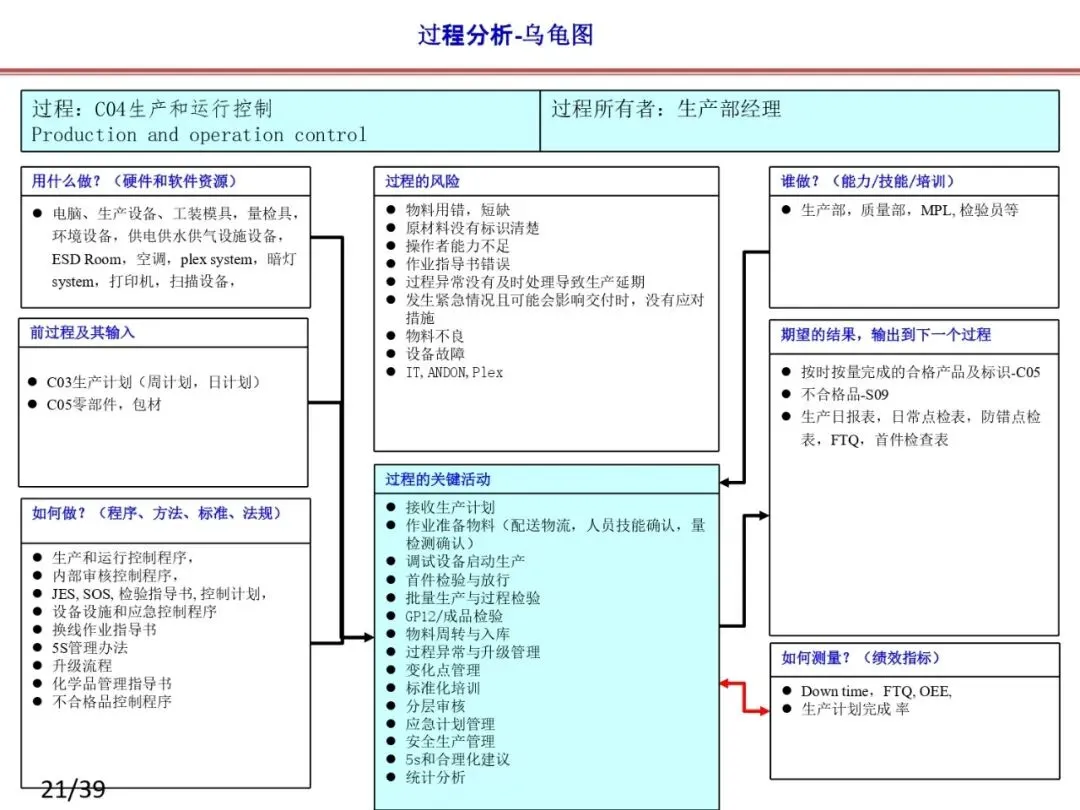

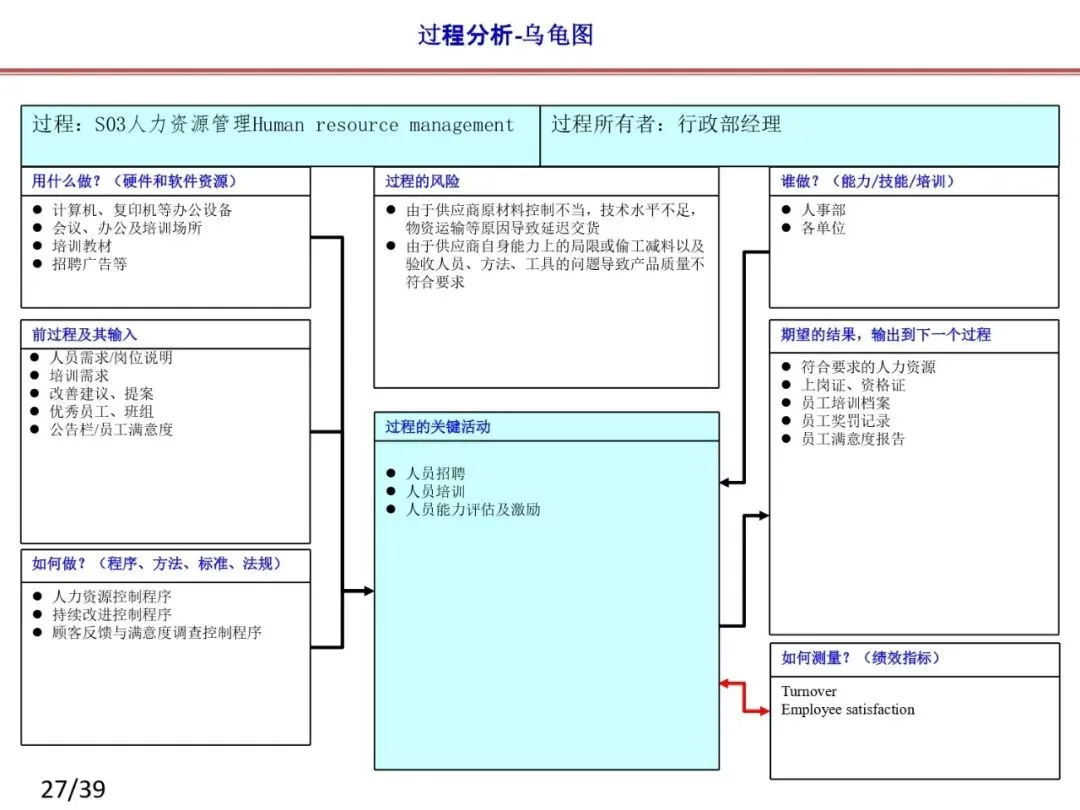

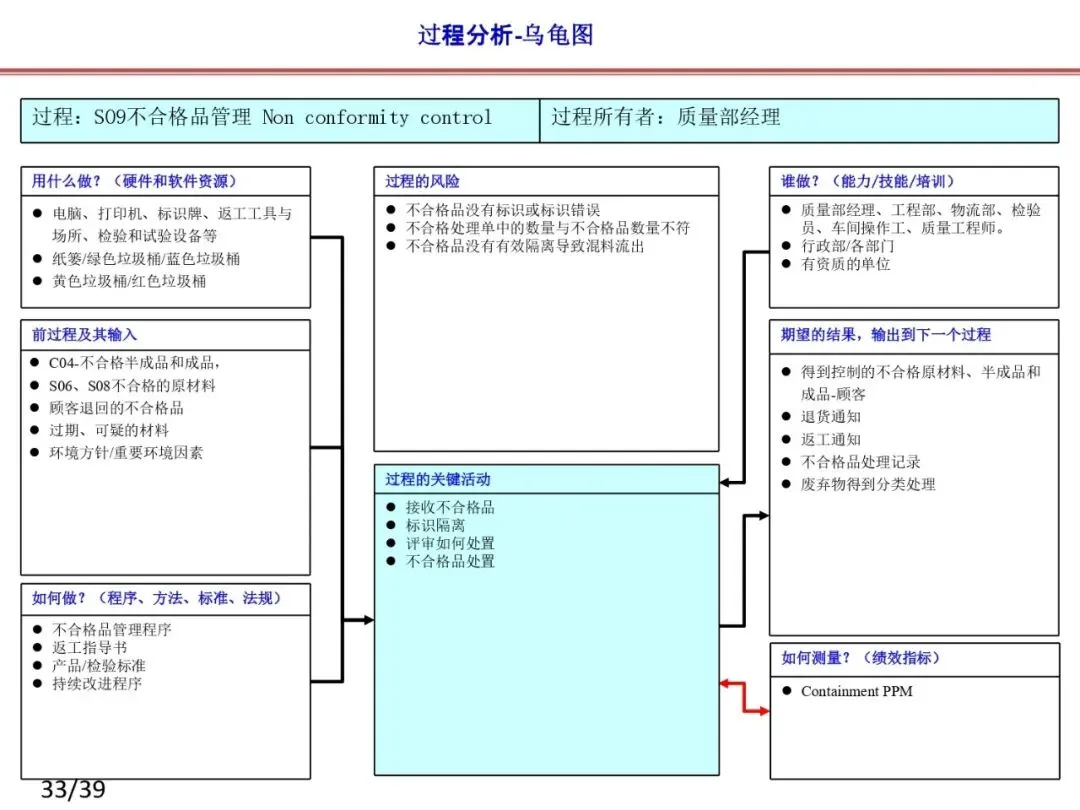

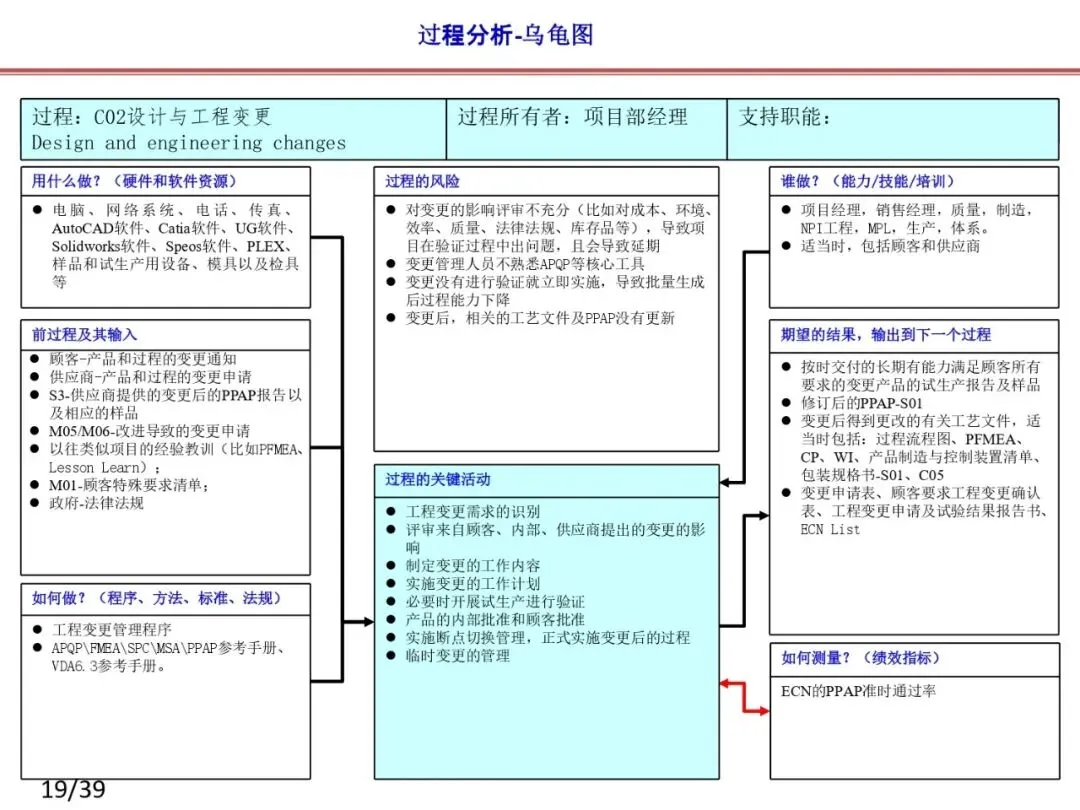

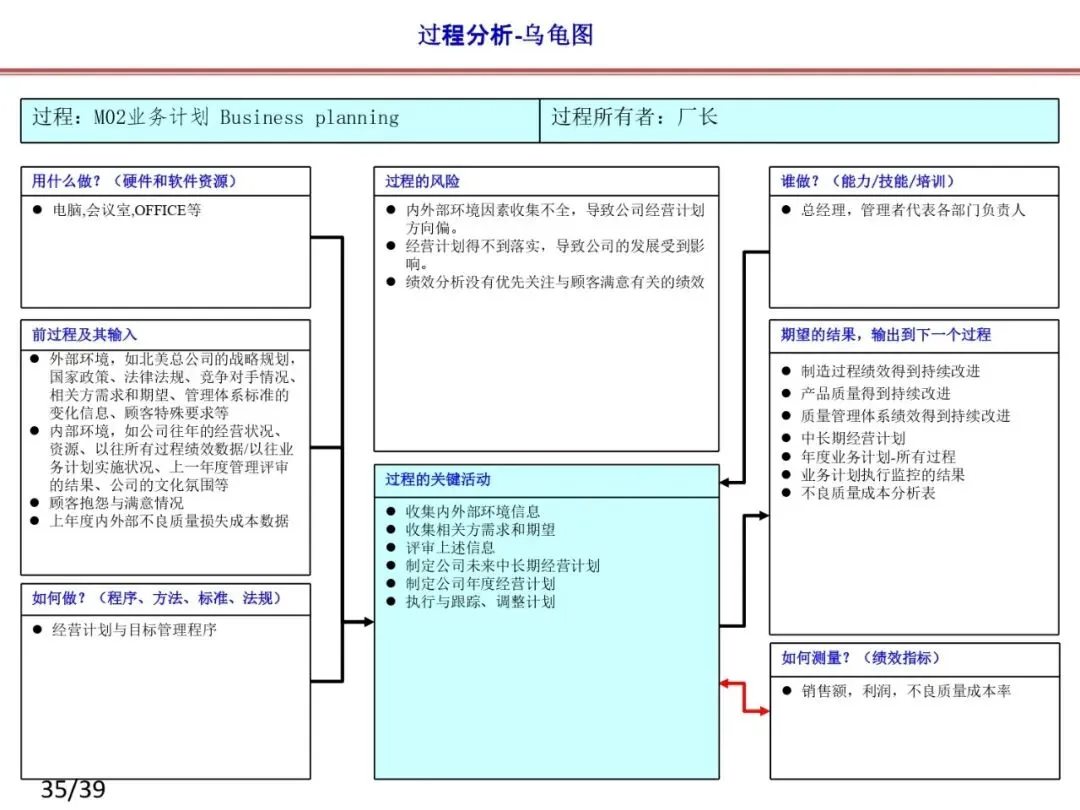

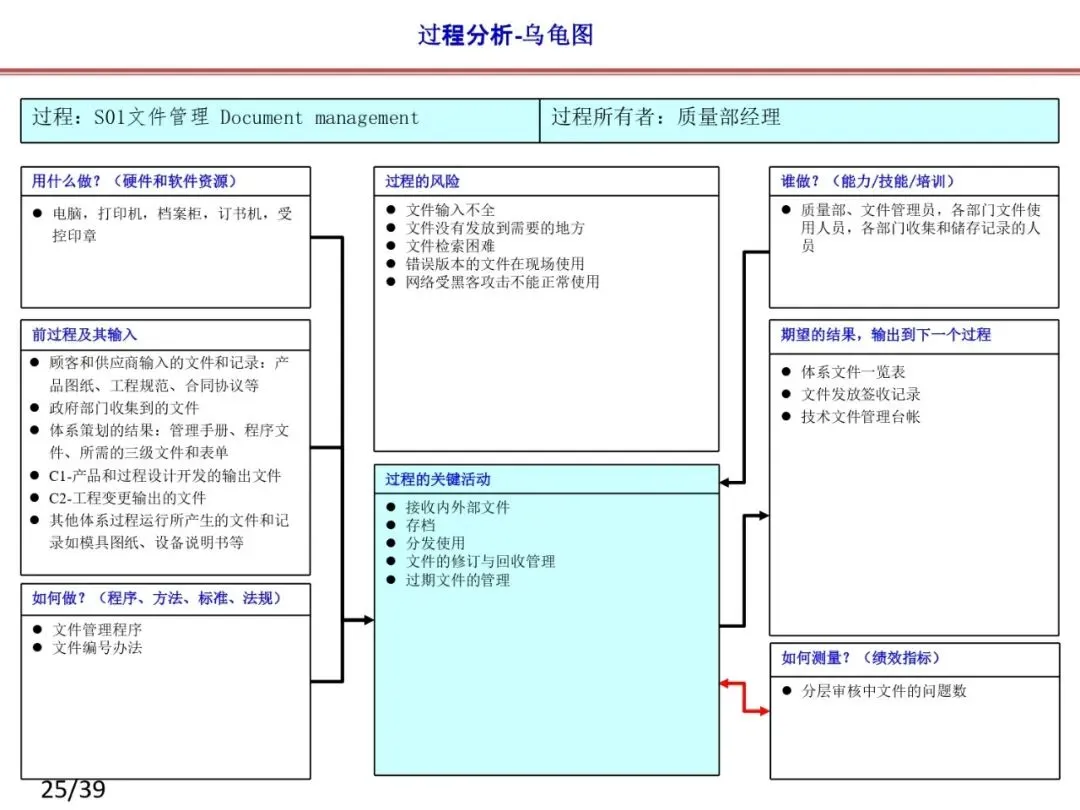

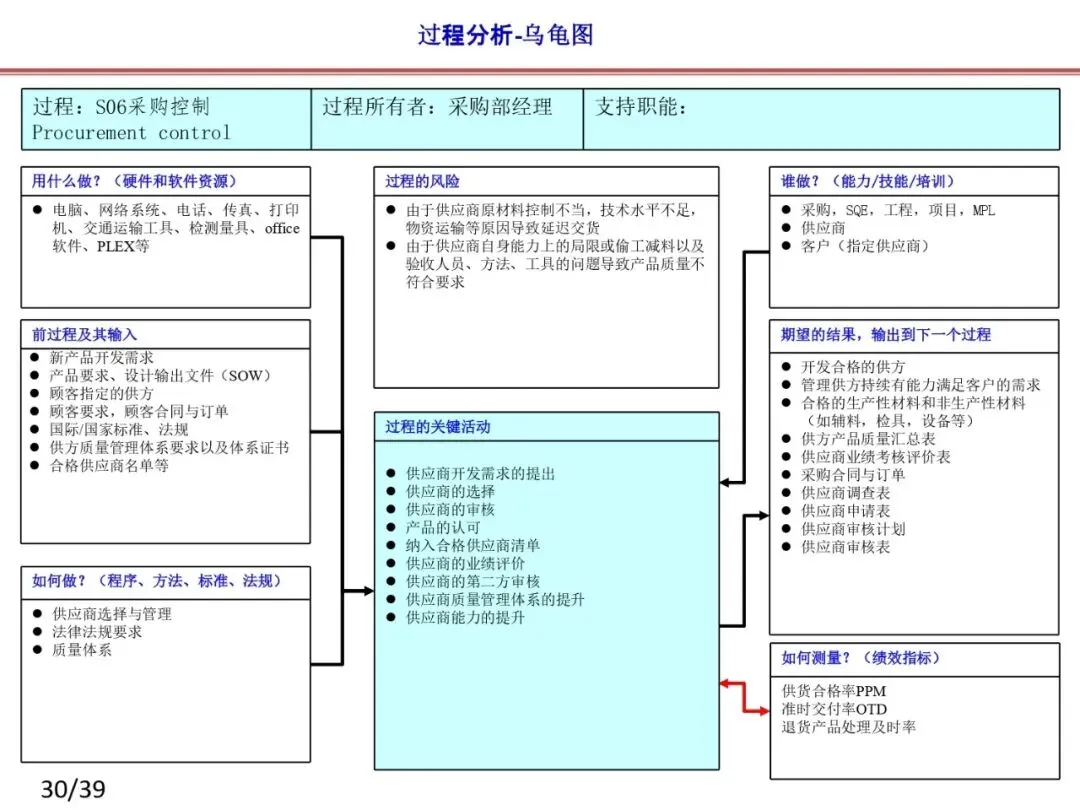

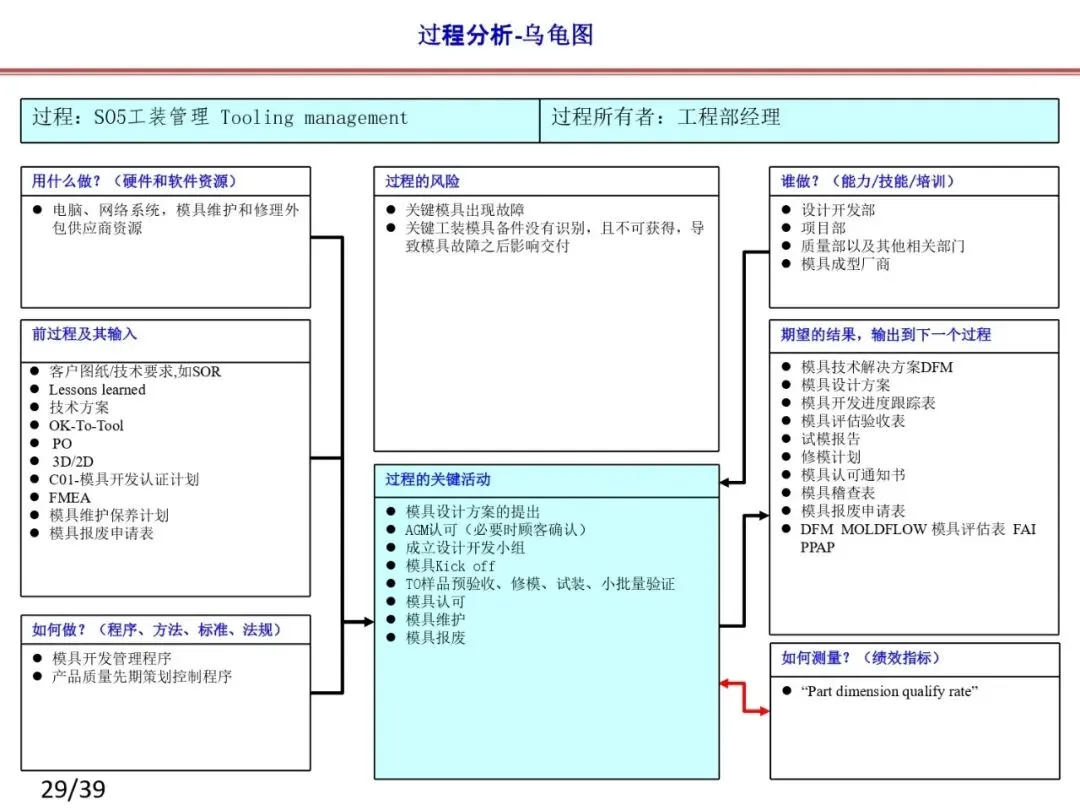

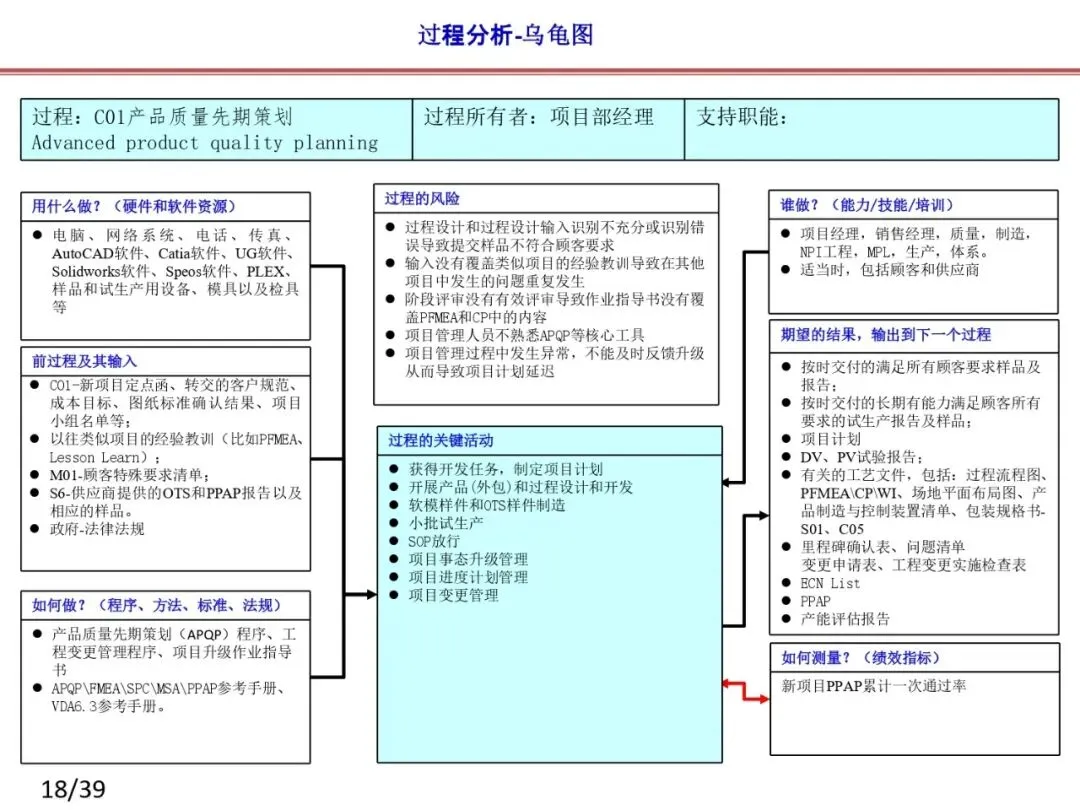

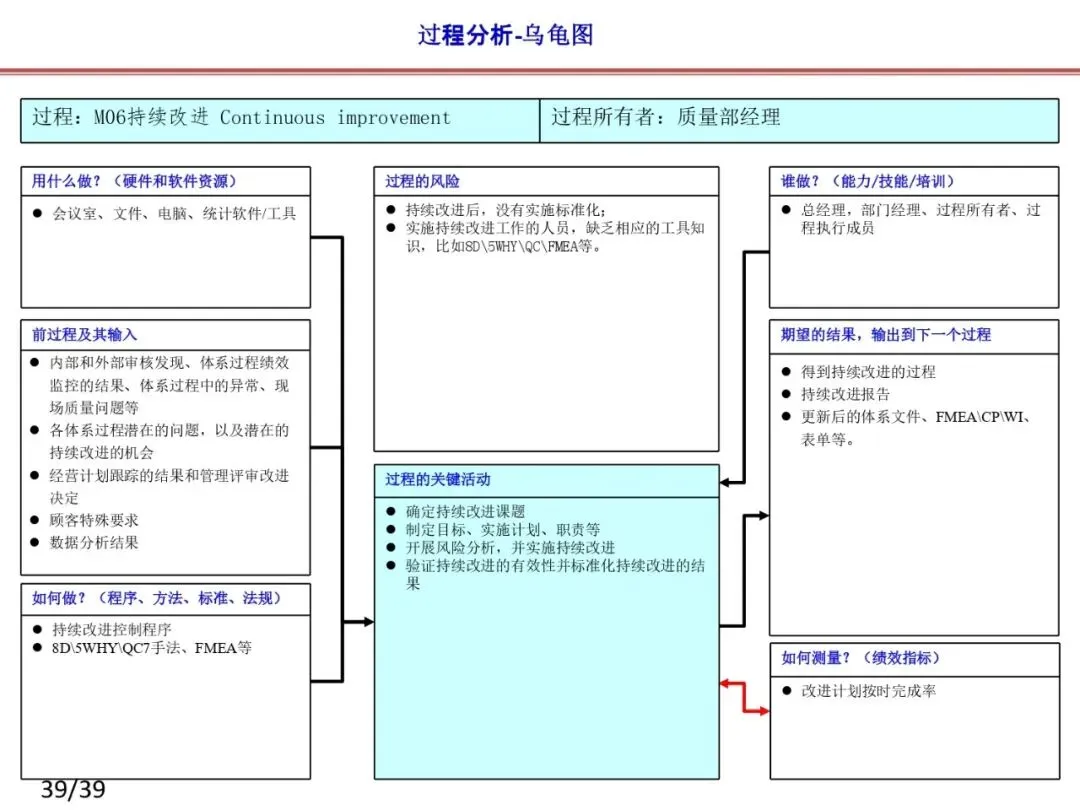

（三）乌龟图（单一过程分析，支撑关系图）

乌龟图是过程关系图的补充，用于分析每一个单一过

（COP/SP/MP）的核心要素，明确过程自身的运行逻辑，为过程间的衔接提供依据，每个过程均需配套乌龟图，回答6个核心问题（IATF16949 4.4要求）：

头部（过程名称）：明确过程标识、过程所有者（如C3生产制造过程，所有者为生产部经理）。

左前肢（输入）：过程所需的所有资源、信息（如C3的输入：原材料、SOP、生产计划）。

右前肢（输出）：过程产生的产品、记录、信息（如C3的输出：合格产品、生产日报、设备运行记录）。

左后肢（资源）：人员、设备、工装、量具、软件等（如C3的资源：操作员、生产设备、工装、检具）。

右后肢（职责）：明确过程所有者、配合部门、岗位职责（如C3的职责：生产部负责执行，质量部负责检验，设备部负责设备维护）。

腹部（方法）：过程运行的依据（如C3的方法：SOP、控制计划、PFMEA、生产工艺规范）。

尾部（指标）：可量化的过程绩效指标（KPI，如C3的指标：产品一次合格率≥99.5%、OEE≥85%、PPM≤500）。

三、过程关系图绘制及应用要点（IATF16949审核重点）

（一）绘制要点

1.  术语统一：所有过程名称、职责部门、输入输出描述，需与体系文件（质量手册、程序文件、SOP）完全统一，避免歧义。

2.  接口清晰：明确每个过程的输入来源和输出去向，尤其是COP与SP、MP的接口，确保无遗漏、无矛盾，可追溯。

3.  覆盖全面：过程分类需覆盖IATF16949标准所有要求，不遗漏核心过程（如风险与机遇管理、CAPA、供应商管理）。

4.  结合实际：过程关系需贴合企业生产经营实际，避免形式化，确保过程间的依赖关系、接口逻辑与实际运行一致。

5.  配套完整：每个过程需配套乌龟图，COP过程需配套章鱼图，过程关系图需与乌龟图、章鱼图相互呼应，形成完整的过程分析体系。

（二）应用要点

1.  体系审核：过程关系图是IATF16949内部审核、外部审核的核心资料，用于验证过程间的衔接有效性、体系运行的符合性。

2.  过程优化：通过分析过程关系，识别过程间的脱节、冗余问题，优化资源配置，提升过程运行效率（如优化SP对COP的支撑能力）。

3.  培训宣贯：用于全员体系培训，让员工明确自身所在过程的定位、与其他过程的关系，理解“过程方法”的核心内涵。

4.  风险管控：结合过程关系，识别过程间的接口风险（如SP资源保障不足导致COP过程失效），纳入风险与机遇管理体系。

5.  持续改进：基于过程关系图，收集各过程绩效数据，分析过程间的协同差距，推动体系持续优化，满足IATF16949持续改进要求。

四、全套过程关系图配套文件（可直接套用）

为适配IATF16949体系审核及日常管控，配套以下可直接套用的文件，确保过程关系图落地可行：

1.  过程清单（22个常用）：明确COP（5个）、SP（10个）、MP（7个）的过程名称、过程所有者、核心职责。

2.  过程关系框架图（文字版+可视化版）：直接用于质量手册、体系文件汇编。

3.  章鱼图模板（5个COP核心过程）：含输入输出接口、关联过程，可直接替换企业信息。

4.  乌龟图模板（22个常用过程）：含空白模板+填写范例+可量化KPI建议，适配各过程。

5.  过程接口检查表：用于审核过程间的衔接有效性，确保符合IATF16949标准要求。
