UG NX 外挂插件 涡轮蜗杆 齿轮齿条 建模

UG外挂插件使用方法：

1.首先新建一个模型文件，按住Ctrl+G，打开GRX文件；

2.输入相应的参数即可完成相应的建模。

【涡轮蜗杆建模】

【齿轮齿条建模】

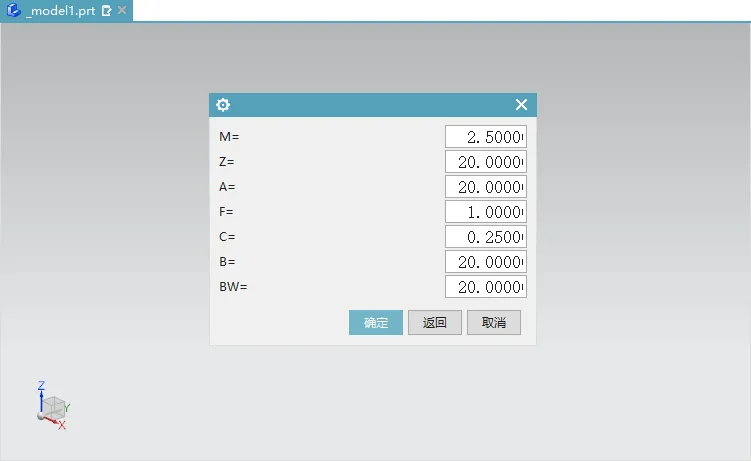

注：M代表模数，Z代表齿数，A代表压力角，F代表齿顶高系数，C代表齿根高系数，B代表齿条的宽度，BW代表齿条下方矩形的厚度。（说明：UG高版本中GC工具箱中含有齿条）
