Qualcomm AI Stack软件栈全面深度解析(二)__核心组件深度剖析

本文在《Qualcomm AI Stack软件栈全面深度解析（一）__Qualcomm AI Stack的整体架构与设计理念》的基础上继续介绍Qualcomm AI Stack软件栈。

2.核心组件深度剖析

2.1  AI Frameworks（顶层框架支持）

Qualcomm AI Stack原生支持主流开源框架：

• TensorFlow / TensorFlow Lite：通过TFLite Delegate直接offload到QNN。

• PyTorch：支持ExecuTorch后端和TorchScript导出。

• ONNX：通过ONNX Runtime + QNN Delegate实现跨框架迁移。

• Keras：作为TensorFlow子集无缝集成。

开发者可直接从这些框架导出模型，无需重写代码。

2.2 AI Runtimes（核心运行时层）—— Qualcomm Neural Processing SDK 与 AI Engine Direct

这是Qualcomm AI Stack的心脏，提供两种互补路径：

• Qualcomm Neural Processing SDK (SNPE / QNN SDK)：全栈SDK，支持模型转换、量化、优化和执行。适用于希望“一站式”开发的开发者。SNPE提供.dlc模型格式（静态权重+偏置），支持CPU/GPU/NPU异构执行。2026版集成更多Transformer优化，支持KV Cache管理，实现Llama模型20-30 tokens/s设备端推理。

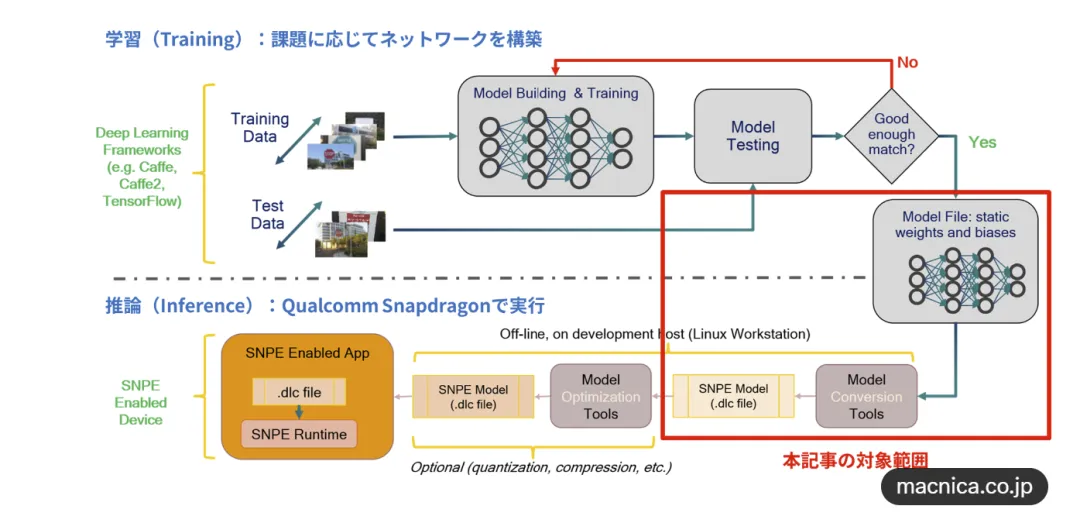

       上图为SNPE（Neural Processing SDK）完整开发流程图（训练→模型转换→优化→设备端推理）。

• Qualcomm AI Engine Direct SDK (QNN / QAIRT)：低级统一API，提供硬件抽象层。核心组件包括：

• Tools：离线模型转换器、量化器。

• Device / Backend：针对不同加速器（HTP/HTA/cDSP）的模块化后端。

• Context / Graph / Operation Package Registry：构建执行图，支持动态图和静态图优化。

• Delegate机制：作为TFLite Delegate、ONNX Runtime Delegate、DirectML Delegate使用，实现零代码修改部署。

QNN采用模块化可扩展库设计，开发者可将QNN视为硬件抽象API，在不同Qualcomm平台间移植应用。2026年QNN 2.37+版本进一步优化了微瓦片（micro-tile）推理和DMA压缩传输，减少DDR访问50%以上。

技术细节：QNN Backend支持VLIW指令调度，与Hexagon NPU的16K MAC/cycle张量单元完美匹配，实现INT4精度下512-8192 Ops/clock cycle的峰值吞吐。

2.3 Developer Libraries and Services（开发者库与服务）

• AIMET (AI Model Efficiency Toolkit)：开源GitHub项目（quic/aimet），核心工具包括：

• 量化（Quantization）：PTQ（Post-Training Quantization）和QAT（Quantization-Aware Training），支持INT8/INT4/混合精度，模拟训练提升精度。

• 压缩（Compression）：通道剪枝、权重共享、NAS（Neural Architecture Search，与Google Cloud Vertex AI集成）。

• 模型分析器：自动诊断瓶颈，提供量化编码JSON文件。

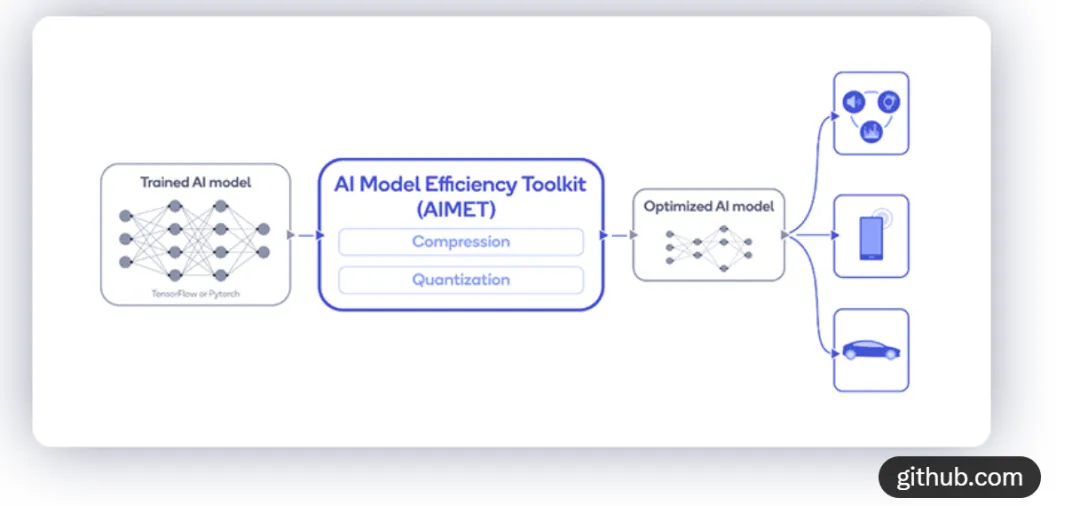

• 上图为AIMET工具链工作流（训练模型 → 压缩/量化 → 优化模型 → 边缘部署）。

• AIMET Model Zoo：数百个预优化模型（ResNet、BERT、Llama等），直接下载即用。

• 其他库：Math Libraries（高性能矩阵运算）、Profilers & Debuggers（模型性能剖析）、Compilers（针对Hexagon的AOT编译）。

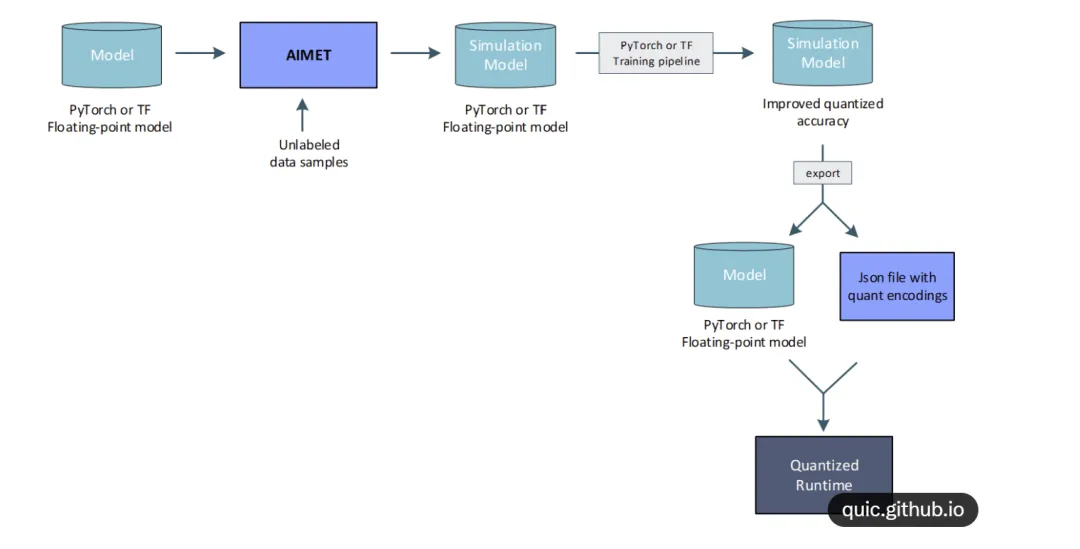

上图为AIMET量化流程细节图（浮点模型 → 模拟量化 → 导出编码 → 量化运行时）。

2.4 System Software & OS（系统软件与操作系统支持）

底层提供SoC驱动、加速器接口、仿真支持，确保跨平台一致性。支持：

• 移动：Android（SNAP）

• PC：Windows on Snapdragon（DirectML集成）

• 边缘/云：Linux（Ubuntu、Red Hat、CentOS）、Zephyr（IoT）

• 汽车/XR：QNX、自定义RTOS

系统接口允许GStreamer、TFLite Micro等第三方集成。
