开发团队

系统设计：司志录

界面设计：杨毛华

测试：杨毛华、梁龙刚、卢国平、吴小玲、詹颖慧

1、建筑给排水CAD图

主要由：管线、标注、图块、立管（圆）、文字说明组成。本制图软件解决的是管线、标注、图块的绘制，并提供了一些快捷实用的工具。

2、关于标注

本制图软件的标注均在同一个层上，因为多根管道或多个立管标注时无法也没必要区分标注的图层。

3、关于立管的绘制

本软件示提供专门的立管圆圈绘制命令，可心直接用CAD画圆命绘制，也可制成块放到系统图库里。

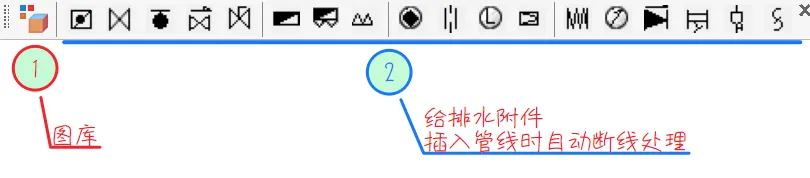

4、关于图块的制作

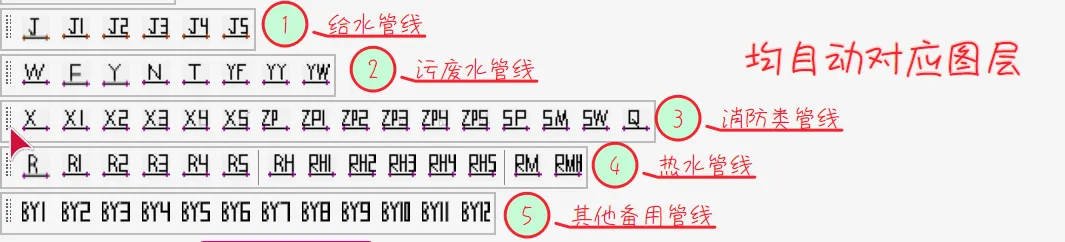

系统提供的图块母层均为0层，颜色固定为白色，目的是使图块插到管线上时图块颜色不变，以和管线区分，因为图块与管线同层，关闭管线层时图块也能同时关闭。

5、关于线型

如需使用系统提供图层及线型，如不能显示线上的文字，调整系统变量“LTSCALE”即可。“LTSCALE”与图形比例的关系约为1：100时“LTSCALE”为1000。

6、关于出图比例

出图比例可以在工具栏的“本图设置”（命令BTSZ）中进行，出图比例对文字高度和标高三角的大小起作用，也可随时在几个和比例有关的命令（标注管径命令、标注标高命令）中修改，请注意CAD命令行提示，出图比例设置仅对本图有效。

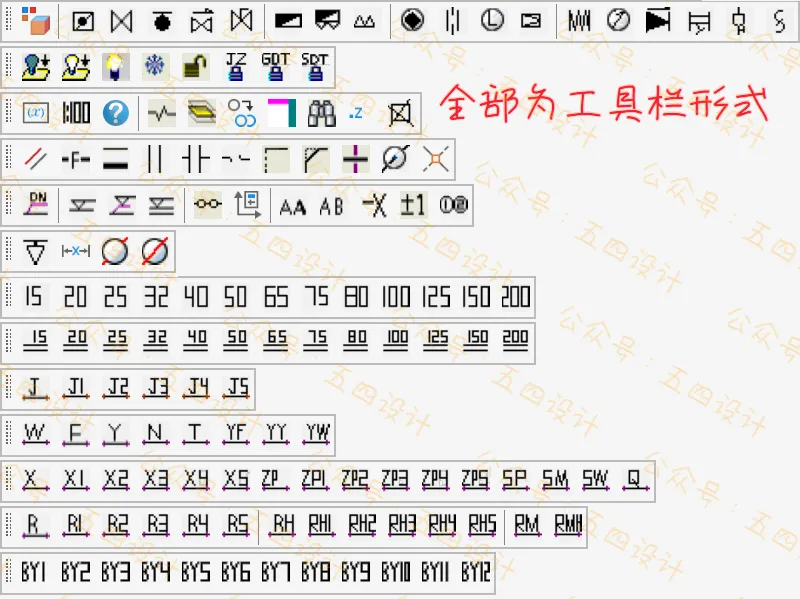

纯绿色lisp程序，基本不存在和CAD的兼容性问题

支持AutoCAD2006 ~ 2027

CAD2006以下支持，但无工具栏，只能纯命令操作

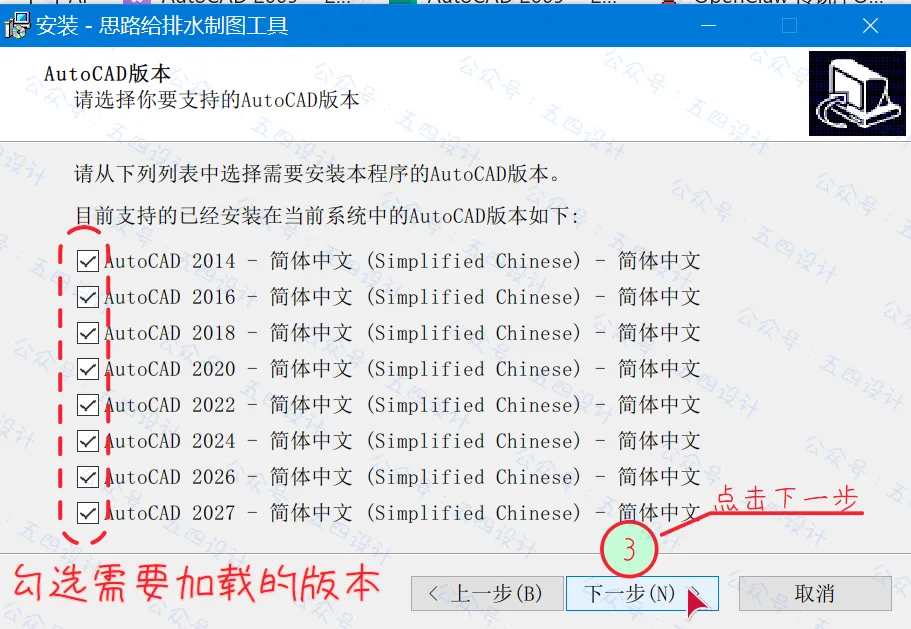

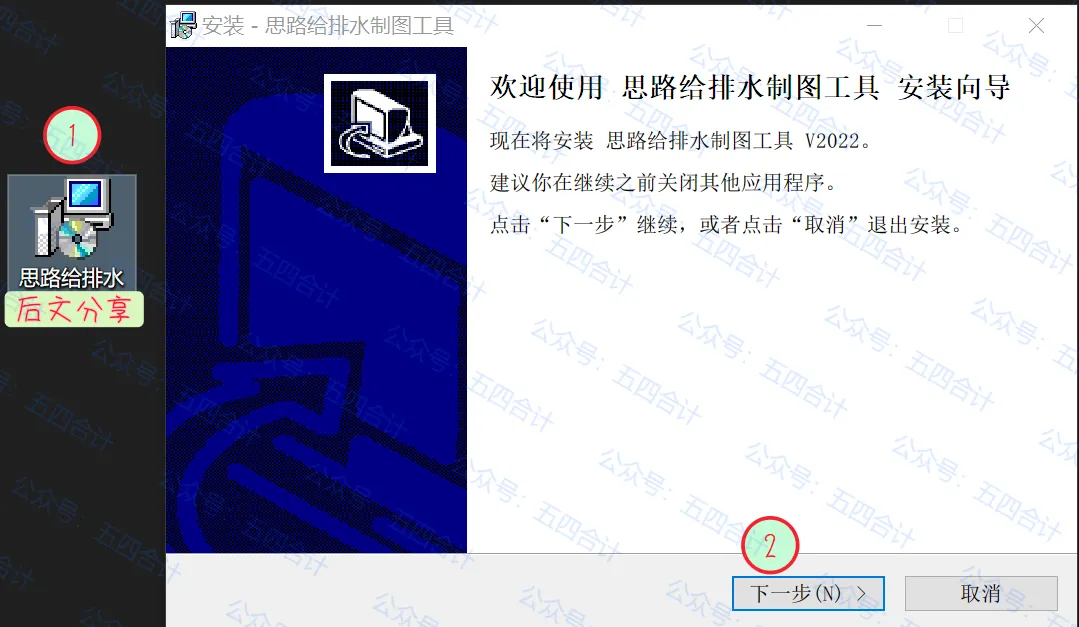

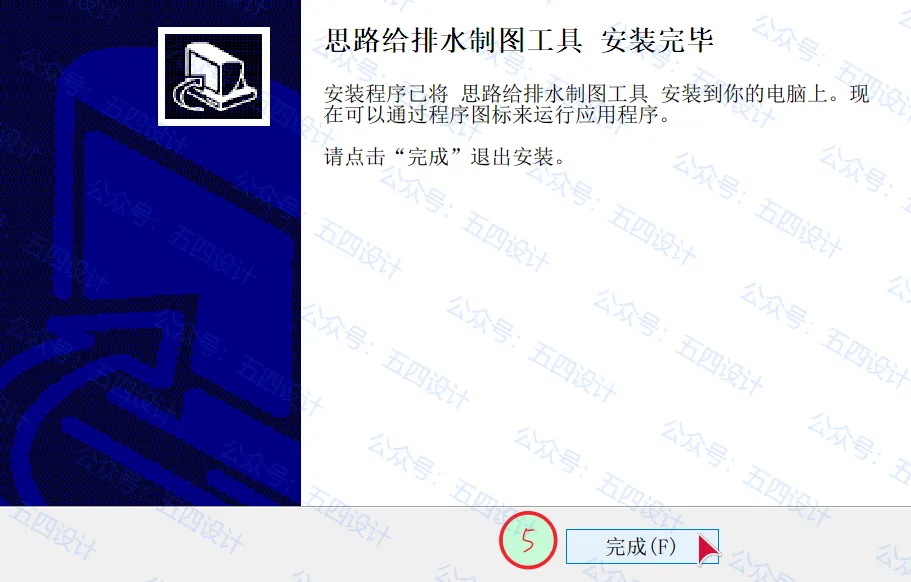

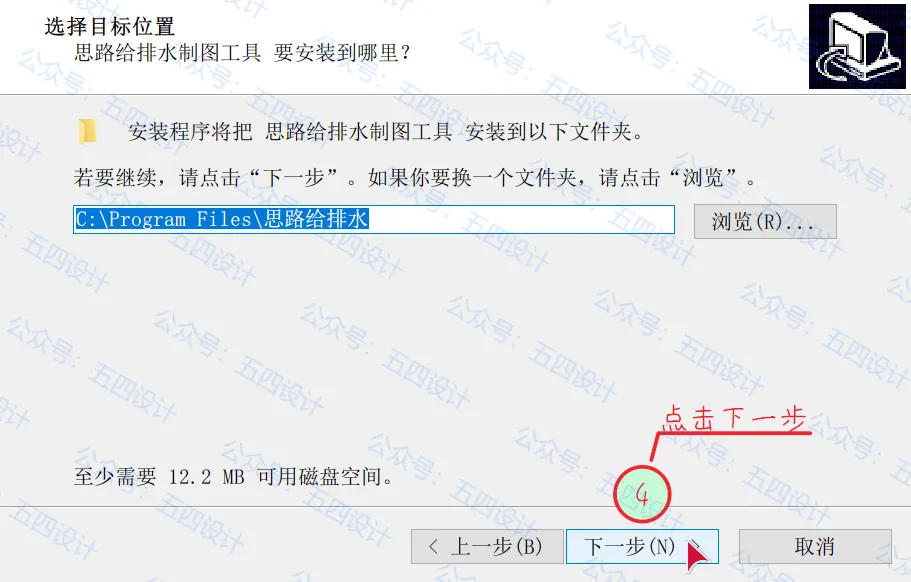

打开程序安装包，选择所需要加载的CAD版本，默认至安装完成。

使用说明

首次使用时，需要设置你专属的 文字样式 和 图层名。

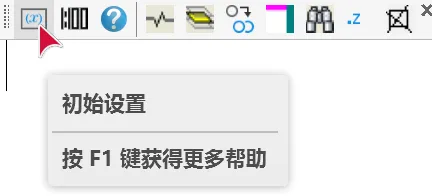

第1步：点击 设置

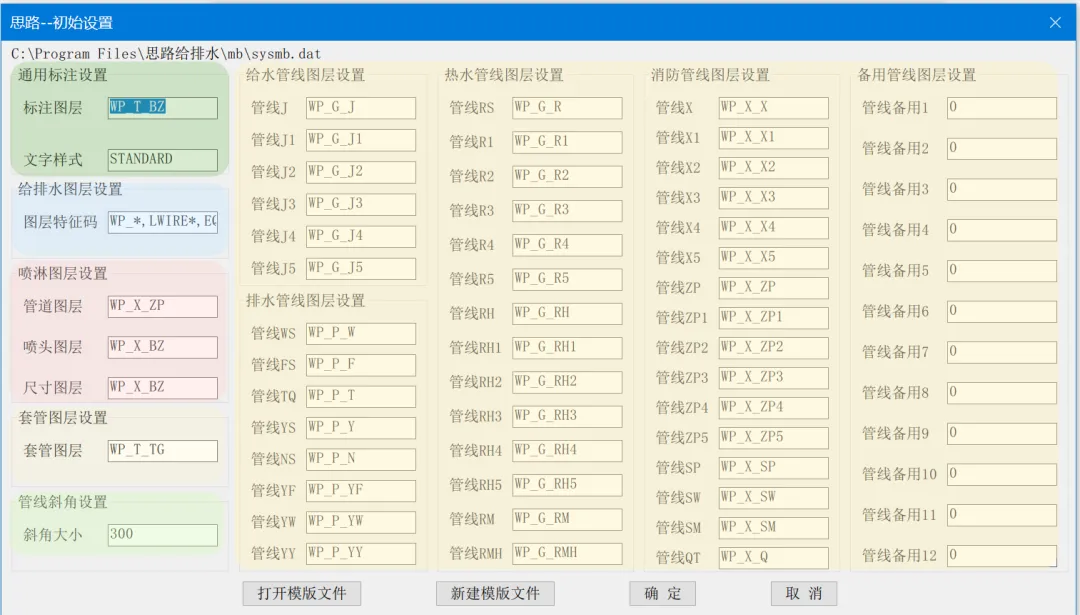

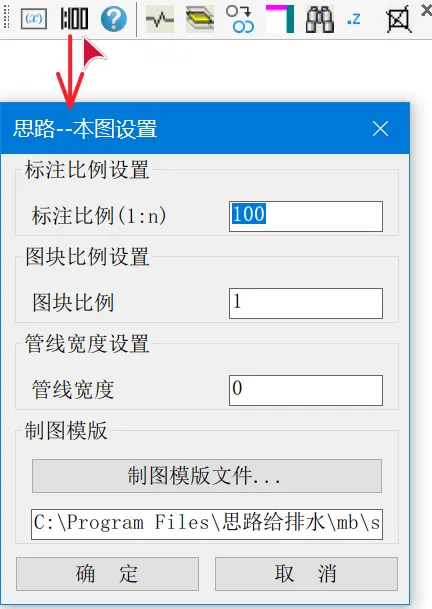

设置界面如下：

标注比例设置：对标注类的命令起作用，控制文字的大小和标高符号的大小，文字高度1:100时为300。

图块比例：控制插入图块的大小，图库中的图块是以1:100或1:50做的，画其它比例的图时可以改成相应的比例，如画1:150的图时，可以改成1.5，如觉得图块太大也可以改成其它值。

另外，给水配件和排水配件用于画大样图，图块是按1:50做的。

管线宽度：控制画出来的管线粗细，缺省值为0。

制图模版文件：可以对本图加载其它的制图模版文件，缺省为sysmb.dat。用于在不同公司的图纸之间切换。

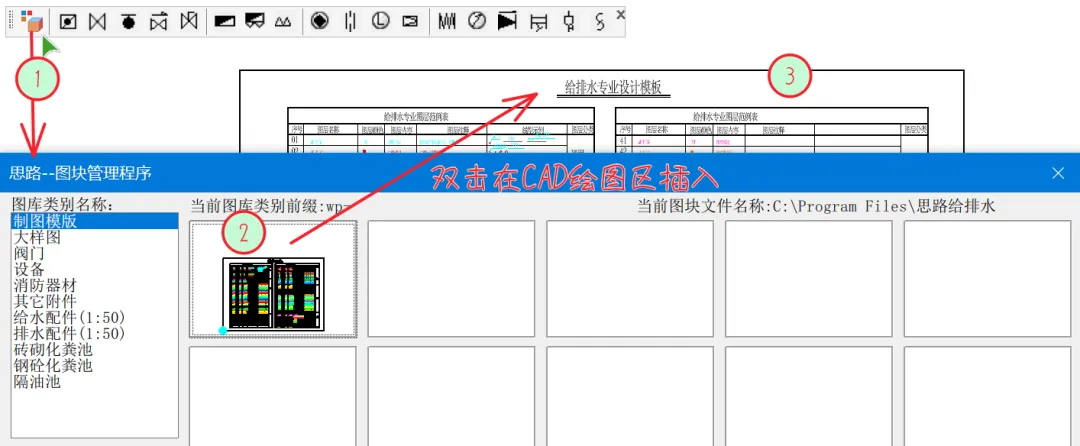

如需使用系统自带图层块，点击 图库 插入 制图模版

第4步：愉快的开始设计吧（宝宝心里苦，但宝宝不说~）

3 喷头绘制

4 管径标注

5 管径标注修改

6 图层控制

7 管线编辑

在更换电脑、重装系统、重装“思路给排水制图工具”或需要给同事分享时，需要用户对曾经自定义的图块、设置进行备份和还原。可按下述方法操作：

1、对于初级用户，保存替换“安装路径\tk”文件夹和“安装路径\mb\sysmb.dat”文件即可。

2、对于高级用户，可以用记事本打开“安装路径\tk”下的几个文件夹看一下即知规律。

安装路径\tk\dat记录的是图块类别和图块名称；

安装路径\tk\dwg存放的是外部图块；

安装路径\tk\sld存放的是幻灯片文件，与dwg文件一一对应。

如果从同事处分享到了一些好用的常用图图块，可以手动修改安装路径\tk\dat下的两个文件，把同事的dwg和sld复制到相应原文件夹中即可。

3、如CAD重装后是否用重新安装思路？答案是不用，只需把思路给排水安装路径\init.vlx添加到CAD的自动启动组里就行了。
