初中物理《跨学科实践:制作简易热机模型》教与学资料
初中物理《跨学科实践:制作简易热机模型》教与学资料《跨学科实践：制作简易热机模型》 第一部分 超详细知识清单 一、热机基础回顾 1. 热机定义：利用内能对外做功，把内能转化为机械能的机械。 2. 分类 内燃机：燃料在气缸内部燃烧（汽油机、柴油机）。 外燃机：燃料在气缸外部燃烧，如蒸汽机、教材简易汽轮机模型。 ✅教材重点：本课制作的简易汽轮机属于外燃机，区别于前面学的内燃机。

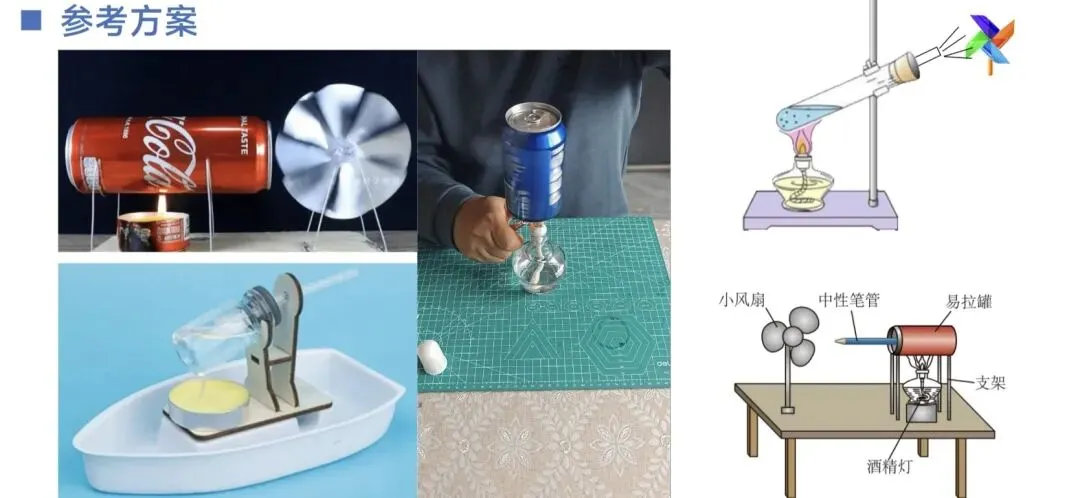

二、教材简易汽轮机模型 1. 器材清单 空易拉罐、去掉笔芯和尾塞的中性笔、小风扇扇叶、酒精灯、支架、水、密封胶。 2. 制作步骤 ① 易拉罐装入约半罐水； ② 中性笔尖端朝外，另一端插入易拉罐，胶密封罐口； ③ 易拉罐固定在支架上，笔尖对准小风扇扇叶； ④ 点燃酒精灯加热易拉罐，罐内水沸腾产生水蒸气； ⑤ 高温高压水蒸气从笔尖小孔高速喷出，冲击扇叶，扇叶持续转动。

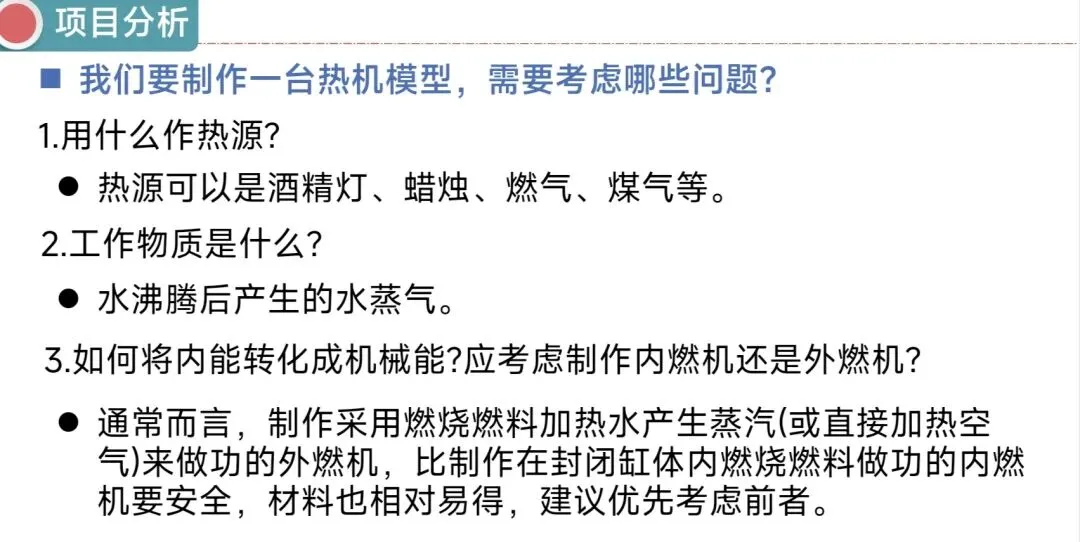

3. 工作物质：水蒸气 4. 热源：酒精灯（酒精燃烧放热） 5. 核心原理：水吸热汽化为高温水蒸气，水蒸气高速喷出，冲击扇叶，水蒸气的内能转化为扇叶的机械能。 三、项目分析的3个核心问题 1. 用什么作热源？ 答：酒精灯，酒精燃烧，化学能转化为内能，给水加热。 2. 工作物质是什么？ 答：水产生的水蒸气。 3. 如何将内能转化成机械能？ 答：水蒸气从细口高速喷出，流动蒸汽冲击扇叶，推动扇叶转动，内能转化机械能。 四、模型的优缺点 ✅优点：属于外燃机，燃料在罐外燃烧，安全性更高；材料易得，制作简单，可以持续转动。 ❌缺点：能量损耗大，热效率很低；蒸汽喷射力量小，输出动力弱。 五、安全知识清单 1. 实验存在高温蒸汽、高温金属罐，防止烫伤。 2. 酒精灯规范使用，禁止用一盏酒精灯引燃另一盏；熄灭用灯帽盖灭。 3. 不要将喷口对准人，高温蒸汽喷射会灼伤皮肤。 4. 实验结束，先撤酒精灯，等待易拉罐完全冷却，再拆解装置。 六、展示交流评价要点 1. 模型能否顺畅运行，扇叶稳定转动。 2. 能完整描述能量转化过程。 3. 能说出制作难点、故障原因，提出改进方案。 七、跨学科关联 物理：汽化、内能、能量转化、力可以改变物体运动状态。 劳动技术：动手加工、组装、密封调试。 工程设计：结构设计、气密性控制、评估与迭代改进。 第二部分 重难点、易混点及易错点 ✅教学重点 1. 理解简易汽轮机（外燃机）的工作原理，完整梳理全过程能量转化。 2. 动手完成教材模型制作，学会气密性调试、故障排查。 3. 区分外燃机（汽轮机）和内燃机的不同。 ✅教学难点 1. 理解：水蒸气喷射推动扇叶，水蒸气对外做功，内能减小、温度降低。 2. 工程思维：分析模型失败原因，自主改进装置（密封、喷口大小、水量）。 3. 理清能量转化链条，学生容易漏掉“水的汽化”中间环节。 ⚠️易混辨析 1. 外燃机 vs 内燃机（核心区分） 简易汽轮机（本课模型，蒸汽机类）：燃料在气缸外部燃烧加热工作物质（水蒸气）→外燃机。 汽油机柴油机：燃料在气缸内部燃烧 →内燃机。 2. 能量转化辨析 酒精燃烧：化学能→内能；水吸热汽化：内能转移；蒸汽冲击扇叶：内能→机械能。 易错：学生常直接写：化学能直接变机械能，忽略中间水蒸气内能环节。 3. 白雾现象：喷出的水蒸气遇冷液化，形成小水珠（不是水蒸气，水蒸气无色）。 ⚠️学生高频易错点 1. 认为模型是内燃机（本课是外燃机，高频考点）。 2. 能量转化写反：误认为扇叶转动的机械能转化为水蒸气内能。 3. 密封误区：罐口漏气，水蒸气跑掉，扇叶不会转，学生找不到故障根源。 4. 安全误区：把蒸汽喷口对准同学；未冷却就触碰易拉罐。 5. 混淆工作物质：以为工作物质是空气，实际是水蒸气。 第三部分 2025新课标版完整教案（适配人教版教材汽轮机模型） 《跨学科实践：制作简易热机模型》教案 一、教学分析 本节课是九年级物理第十四章《内能的利用》跨学科实践课，依托人教版教材的简易汽轮机模型开展项目式学习。学生已经学习四冲程内燃机、热值、能量转化。本课不再做一次性冲塞实验，而是制作可持续转动的外燃机模型（简易汽轮机），落实新课标跨学科实践要求，融合物理、工程、劳动教育，让学生理解外燃机原理，区分内外燃机，体会热机工程设计流程：提出项目→分析项目→实施制作→展示评估。 二、学情分析 九年级学生： 1. 已有知识：掌握内燃机四冲程、改变内能两种方式、物态变化；但只熟悉内燃机，对外燃机（蒸汽机、汽轮机）陌生。 2. 动手能力：喜欢动手组装，但气密性调试、工程故障分析薄弱。 3. 认知障碍：容易把本课汽轮机模型等同于汽油机；容易简化能量转化链条。 4. 安全特点：对高温蒸汽的危险性预估不足，需要反复强调安全规范。 三、核心素养目标 1. 物理观念：知道简易汽轮机属于外燃机；完整理解能量转化；理解水蒸气对外做功，内能转化机械能。区分外燃机、内燃机。 2. 科学思维：能推理模型故障原因，提出改进方案；能梳理完整能量转化链条。 3. 科学探究：按教材方案完成简易汽轮机的制作、调试，观察扇叶转动现象，记录实验问题。 4. 科学态度与责任：建立工程项目思维：设计—制作—测试—评估—优化；重视高温实验安全；了解汽轮机在火电、轮船的应用，树立节能意识。 四、教学重难点 重点：制作教材简易汽轮机模型；描述模型工作原理与能量转化；区分外燃机与内燃机。 难点：装置气密性调试；理解蒸汽推动扇叶时，水蒸气内能减少；工程评估与模型改进。 五、教学方法 项目式教学、分组动手实践、演示实验、问题驱动、交流评估法。 六、实验准备 教师演示器材（教材原型） 空易拉罐、去掉笔芯中性笔、小风扇扇叶、酒精灯、铁架台支架、水、密封胶、护目镜。 学生分组器材（4人一组） 易拉罐、中性笔、小扇叶、胶带/密封胶、小烧杯、水、酒精灯、火柴、抹布。 七、教学过程（45分钟，贴合教材四环节：项目提出→项目分析→项目实施→展示交流） 环节1：项目提出，新课导入（5min） 展示图片：汽车汽油机、大型火力发电厂汽轮机。 提问：汽车用内燃机，大型电厂、轮船使用汽轮机，它们工作方式一样吗？ 引入：热机分为内燃机、外燃机。今天我们动手制作简易汽轮机（外燃机模型），像工程师一样完成项目。板书课题。 环节2：项目分析（8min） 研读教材，小组讨论课本3个核心问题： 1. 热源是什么？（酒精灯，酒精燃烧释放内能） 2. 工作物质是什么？（水蒸气） 3. 怎样实现内能转化机械能？（高温水蒸气喷出冲击扇叶）

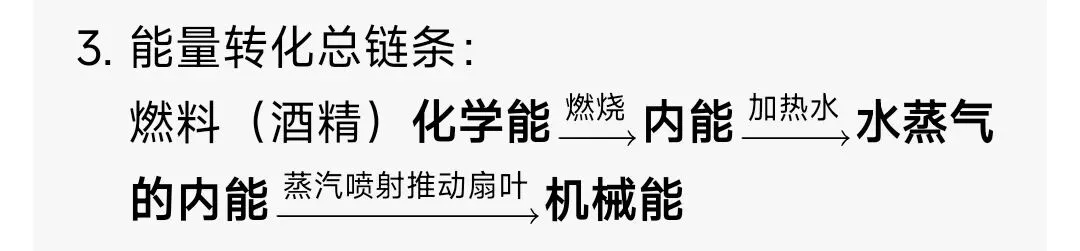

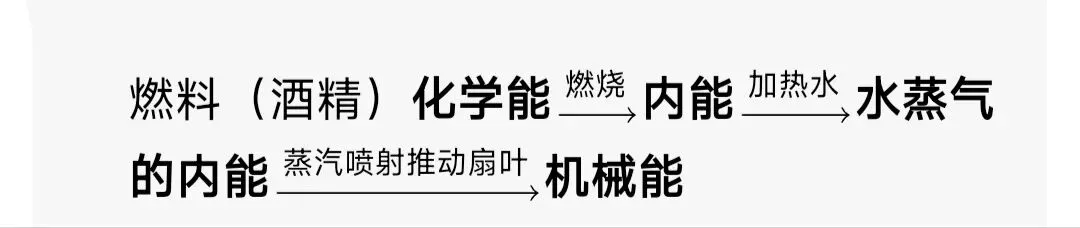

教师总结外燃机特点：燃料在装置外部燃烧，优先推荐，安全性更高。 ⚠️重点学习安全提示：高温蒸汽、金属罐体，谨防烫伤，喷口禁止对准人。 环节3：项目实施，分组制作实验（20min） 小组分工：组装员、安全员、记录员、观察员。 按教材步骤制作： 1. 易拉罐加入半罐水； 2. 中性笔插入罐口，密封，笔尖朝外； 3. 固定在支架，笔尖对准扇叶； 4. 点燃酒精灯加热，观察水蒸气喷出、扇叶转动。 教师巡视指导，排查常见故障： ①罐口漏气→蒸汽外泄，扇叶不动，加强密封； ②水量过多，沸腾太慢；水量太少容易烧干罐体； ③喷口方向不对，蒸汽没有打在扇叶上。 学生记录现象、遇到的困难。 环节4：展示交流（9min） 各组上台展示模型，汇报： 1. 模型是否成功转动？ 2. 描述工作过程，完整说出能量转化； 3. 制作中遇到的难点； 4. 模型有什么不足，如何改进。 师生互评。 教师总结：本模型属于外燃机；对比汽油机（内燃机），二者的区别。 环节5：课堂小结+课堂练习（3min） 师生梳理本课核心内容，完成课堂小题巩固。 八、课堂小结 1. 简易汽轮机属于外燃机，燃料在外部燃烧。 2. 能量转化：酒精化学能→内能→水蒸气内能→扇叶机械能。 3. 工作物质：水蒸气；靠高速蒸汽冲击扇叶做功。 4. 工程流程：项目提出→项目分析→项目实施→展示评估。 5. 安全：高温蒸汽，防止烫伤。 九、布置作业 1. 完善实验报告，写出简易汽轮机完整能量转化过程，区分外燃机和内燃机。 2. 写出至少2条模型的不足，提出改进方案（例如提升气密性、调整喷口角度）。 3. 拓展：查阅资料，说说大型火力发电厂汽轮机的作用。 4. 选做：尝试优化模型，改变喷口大小，观察扇叶转速变化。 十、板书设计 跨学科实践：制作简易热机模型（简易汽轮机） 一、项目分析3问 热源：酒精灯；工作物质：水蒸气；转化：内能→机械能 二、类型：外燃机（燃料在外部燃烧） 对比：汽油机是内燃机（燃料缸内燃烧） 三、能量转化：
四、故障排查：漏气、喷口方向、水量不合适 五、工程思路：提出→分析→实施→展示评估 ⚠️安全：蒸汽喷口禁止对准人，防止烫伤 第四部分 课堂基础练习题 + 详解（教材汽轮机模型） 1.（3分）本节课制作的简易汽轮机模型属于（） A.内燃机 B.外燃机 C.电动机 D.发电机 答案：B 解析：燃料（酒精）在易拉罐外部燃烧加热水，属于外燃机。汽油机柴油机是内燃机。 2.（3分）简易汽轮机模型中，推动扇叶转动的工作物质是（） A.空气 B.高温水蒸气 C.酒精 D.水 答案：B 解析：水吸热汽化为水蒸气，高速喷出冲击扇叶，工作物质是水蒸气。 3.（4分）简易汽轮机完整能量转化：酒精燃烧，____能转化为内能；高温水蒸气冲击扇叶，水蒸气的____能转化为扇叶的____能。 答案：化学；内；机械 解析：酒精燃烧，化学能转为内能；蒸汽对外做功，内能转化机械能。 4.（5分）某小组组装模型，加热很久，扇叶始终不转动，请写出两条可能原因： ①___________________ ②____________________ 参考答案：①易拉罐罐口密封不严，水蒸气泄漏；②笔尖喷口没有对准扇叶；（水量过少/过多也可以） 5.（6分）简答：本课简易汽轮机（外燃机）和汽油机（内燃机）最主要区别是什么？ 参考答案：简易汽轮机是外燃机，燃料在气缸外部燃烧；汽油机是内燃机，燃料在气缸内部燃烧。 第五部分 近年中考真题+详解（热机、内外燃机、汽轮机相关） 真题1 关于外燃机和内燃机说法正确的是（） A.汽油机属于外燃机 B.简易汽轮机模型燃料在装置外部燃烧，属于外燃机 C.外燃机将机械能转化内能 D.内燃机工作没有能量损耗 答案：B 解析：A错误，汽油机内燃机；B正确；C错误，内能转化机械能；D错误，任何热机都有能量损耗，效率小于100%。 真题2 如图简易汽轮机，酒精灯加热易拉罐里面的水，蒸汽从小孔喷出推动扇叶旋转，下列说法正确的是（） A.扇叶转动，是机械能转化为内能 B.水蒸气喷出对外做功，水蒸气内能减小 C.看到的白雾是水蒸气 D.该模型属于内燃机 答案：B 解析：A错，内能转机械能；B正确，气体对外做功内能减小；C错，白雾是液化小水珠；D错，属于外燃机。 真题3（2023·大连） 简易汽轮机模型，酒精灯加热水，蒸汽喷出推动扇叶转动，请写出全过程能量转化。 参考答案：酒精燃烧：化学能转化为内能；热量传递给水，水汽化成高温水蒸气；水蒸气冲击扇叶，水蒸气的内能转化为扇叶的机械能。 真题4（2022·辽宁） 简易热机模型，关于外燃机，说法错误的是（） A.燃料在气缸外部燃烧 B.可以利用水蒸气作为工作物质 C.能量转化：内能转化机械能 D.外燃机没有能量损失 答案：D 解析：任何热机都有能量损失，效率一定小于100%。
