CAD布孔插件又双叒叕更新了,11项实用功能升级!
工程勘察工作中，布孔看似只是一个基础小环节，但却是耗时耗力的高频操作。繁琐的编号调整、反复的距离校核、复杂的平面布局，往往挤占了我们大量的有效工作时间。

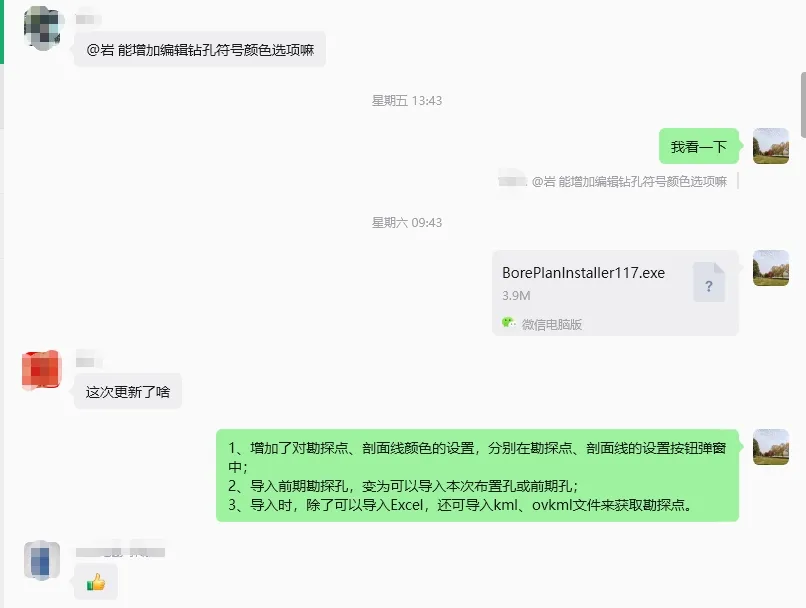

前两篇推文，我们详细拆解了CAD布孔插件的核心功能，上线后收获了众多勘察同行的认可，大家也给我们反馈了大量宝贵的优化建议：
我们深度吸纳一线实操需求，完成了一轮全方位功能迭代升级，每一项功能都贴合现场实操痛点，实打实提升布孔效率。下面为大家详细介绍全部升级内容。

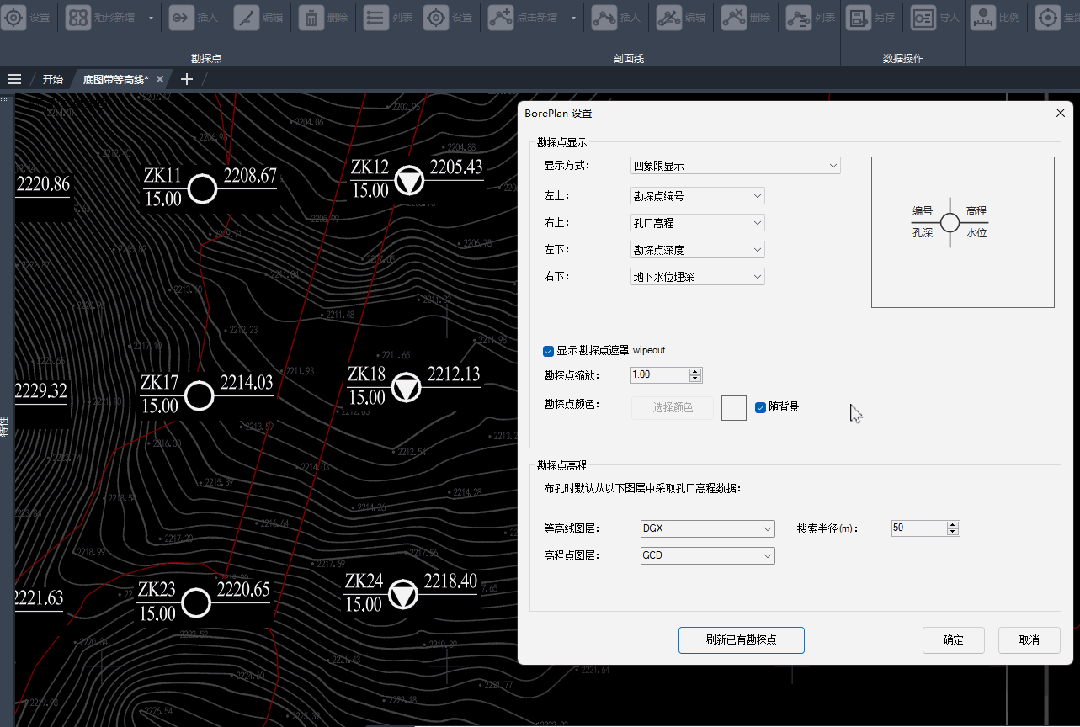

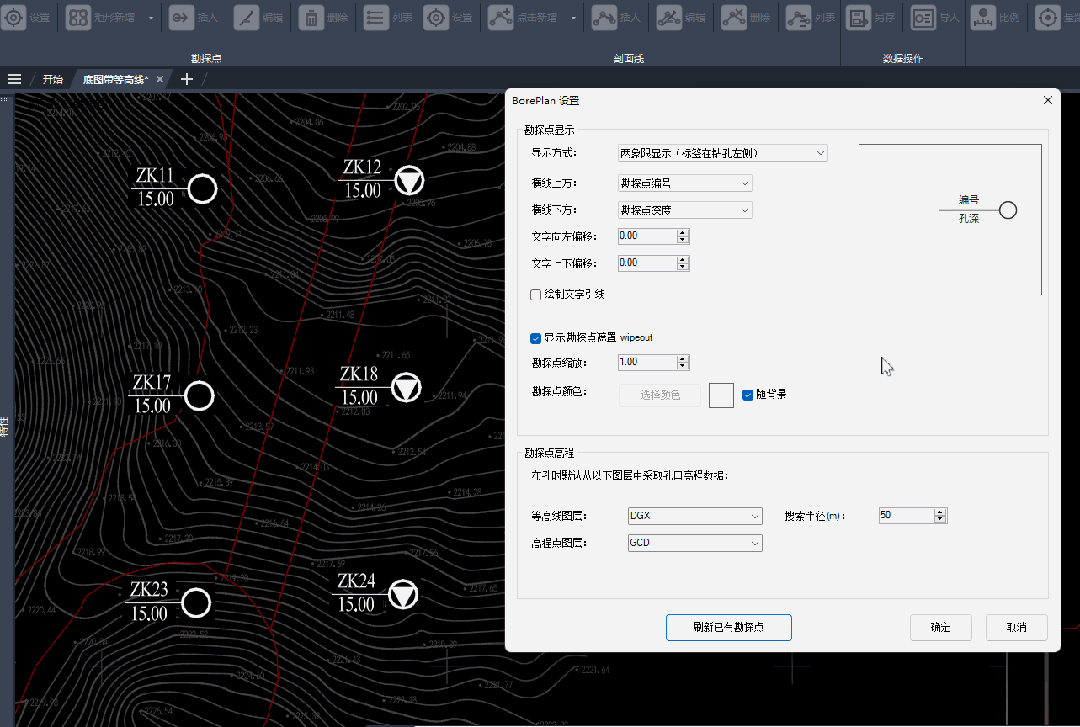

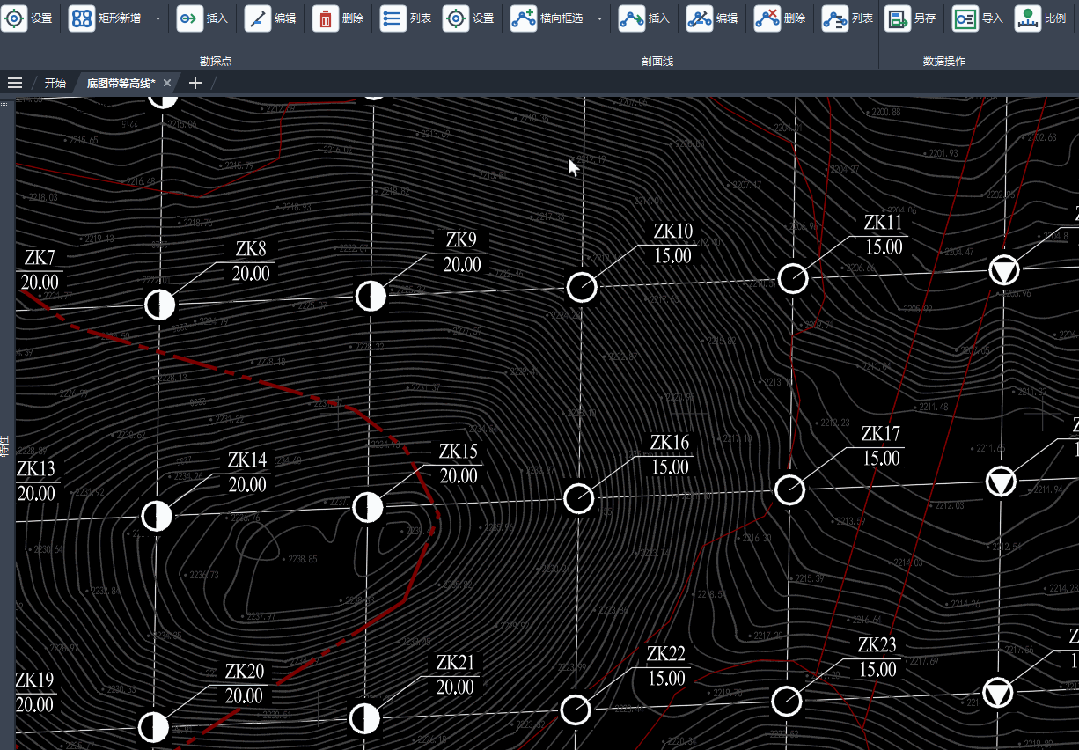

一、勘探孔显示样式自由定制，适配多种出图需求

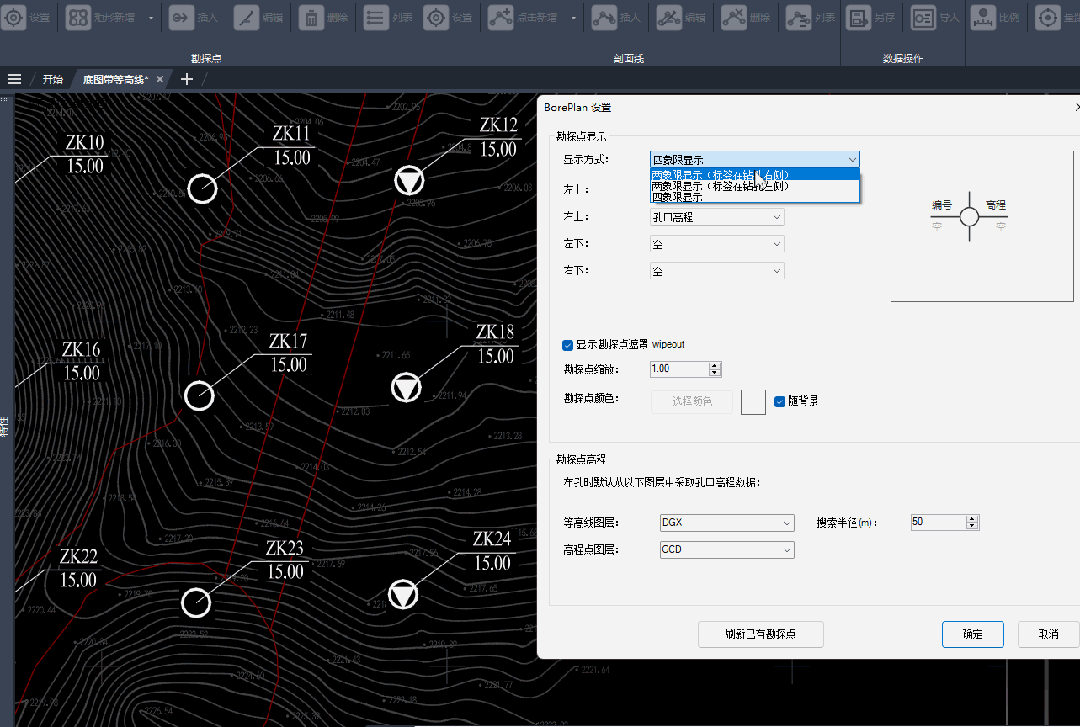

插件全面开放勘探孔样式自定义权限。支持两象限、四象限两种显示模式，可自主定义每个象限的展示内容。

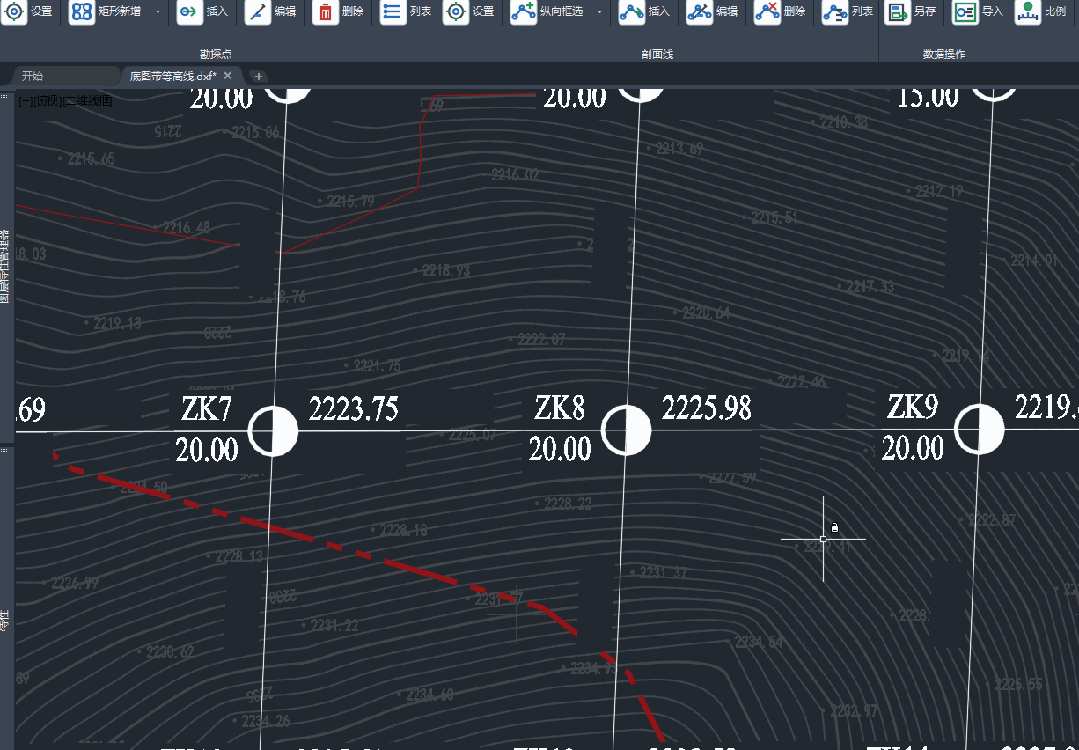

两象限模式新增偏移、引线自定义功能，适配各类个性化布孔标注需求，不用再手动微调样式，一键设置即可统一图纸格式，让勘探平面图更规范。

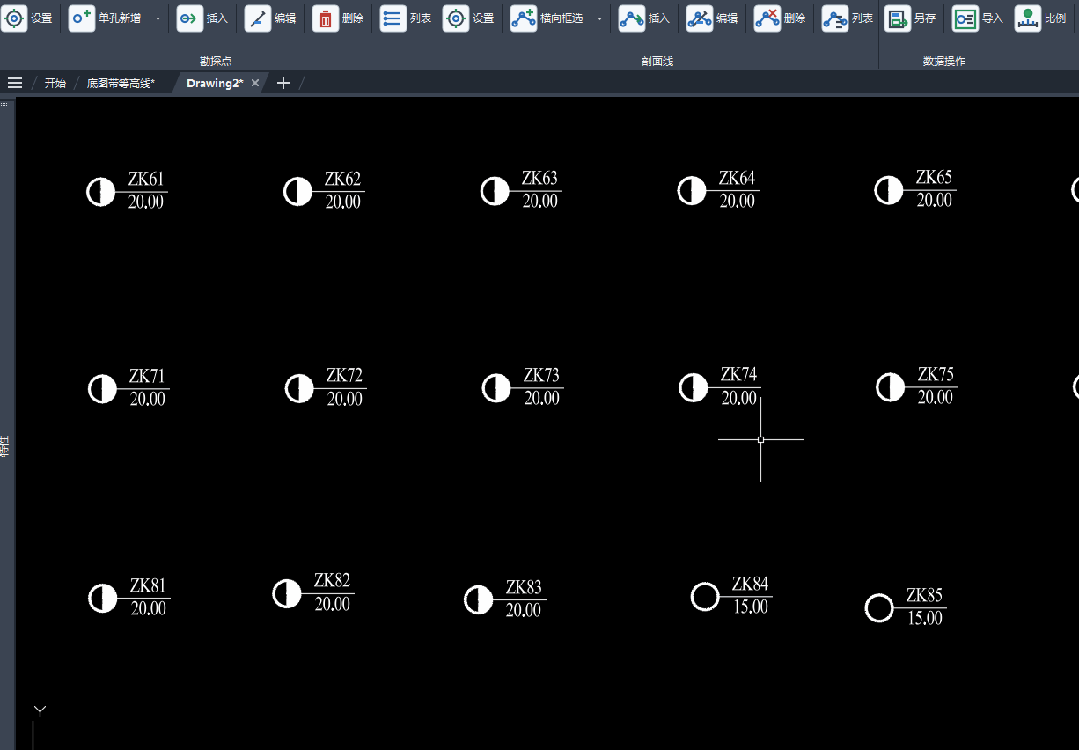

二、孔位、剖面线颜色独立可控，支持局部高亮区分
升级后可对勘探孔、剖面线进行独立配色，满足图纸分类可视化需求。

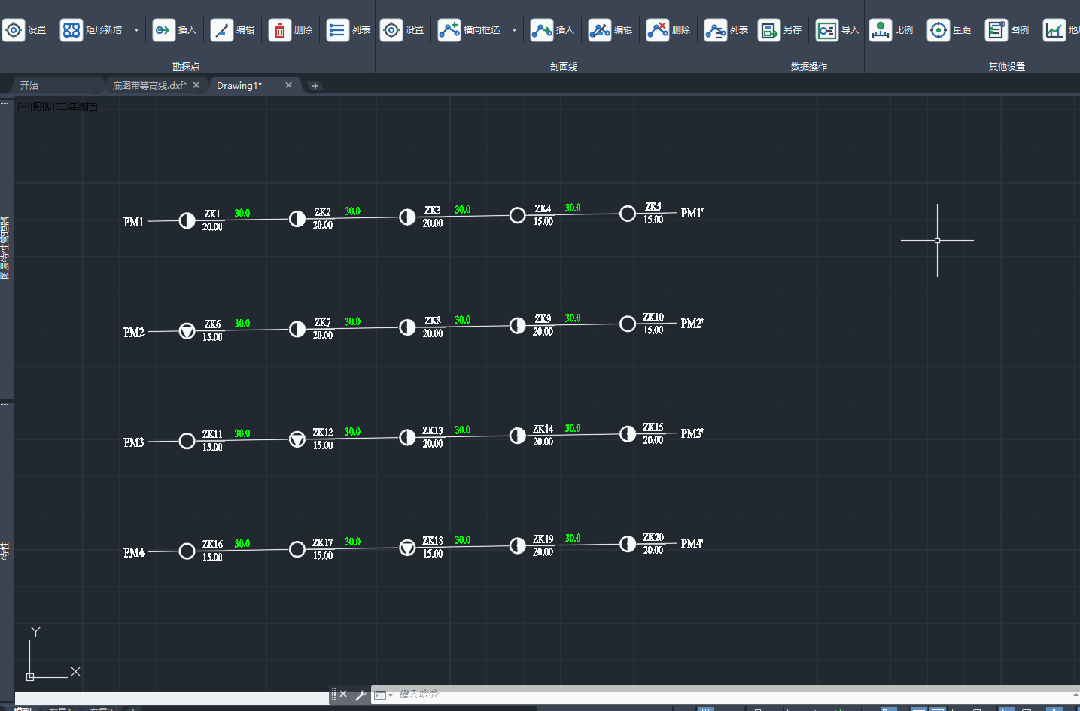

支持批量多选孔位单独改色，针对重点勘探孔、特殊工况孔位可一键高亮区分，不用手动刷色，快速完成孔位差异化标注，图纸层次清晰一目了然。

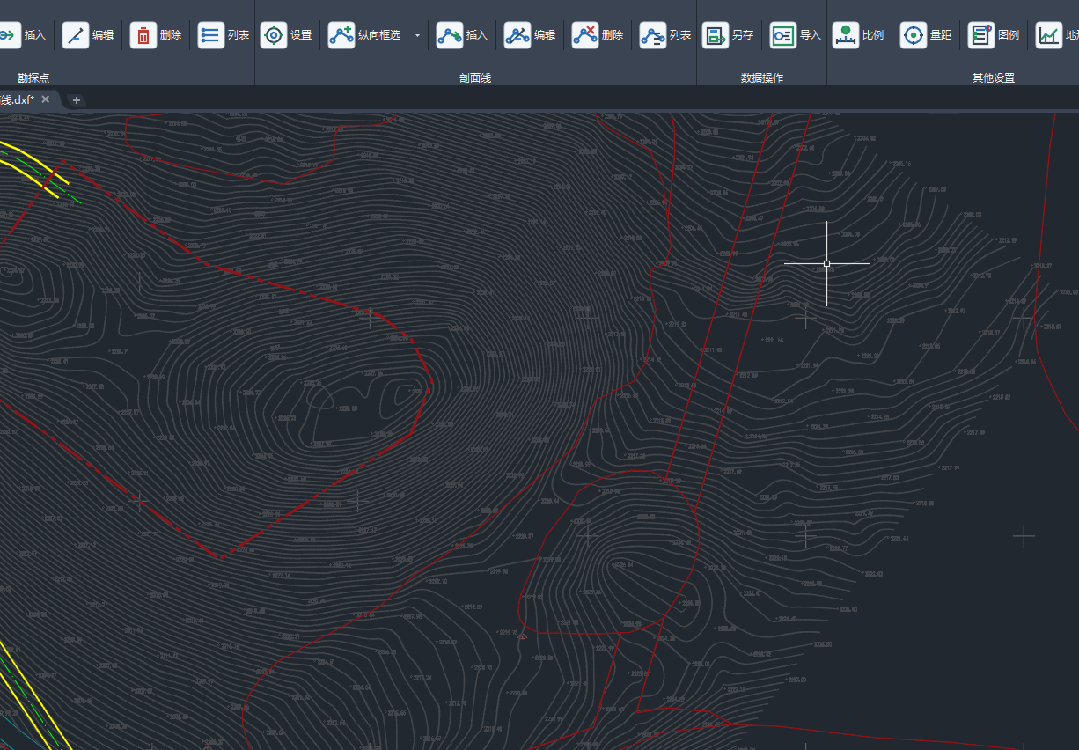

三、新增单孔布点动态测距，一次定位无需二次校核
日常手动布孔时，为保证孔距合规，我们往往需要布孔完成后反复测量、微调位置，步骤繁琐且效率极低。
本次新增动态测距功能：单点新增勘探孔时，鼠标移动过程中，可实时动态显示当前点位与周边已有勘探孔的间距。从根源避免孔距偏差，大幅减少返工调整的工作量。

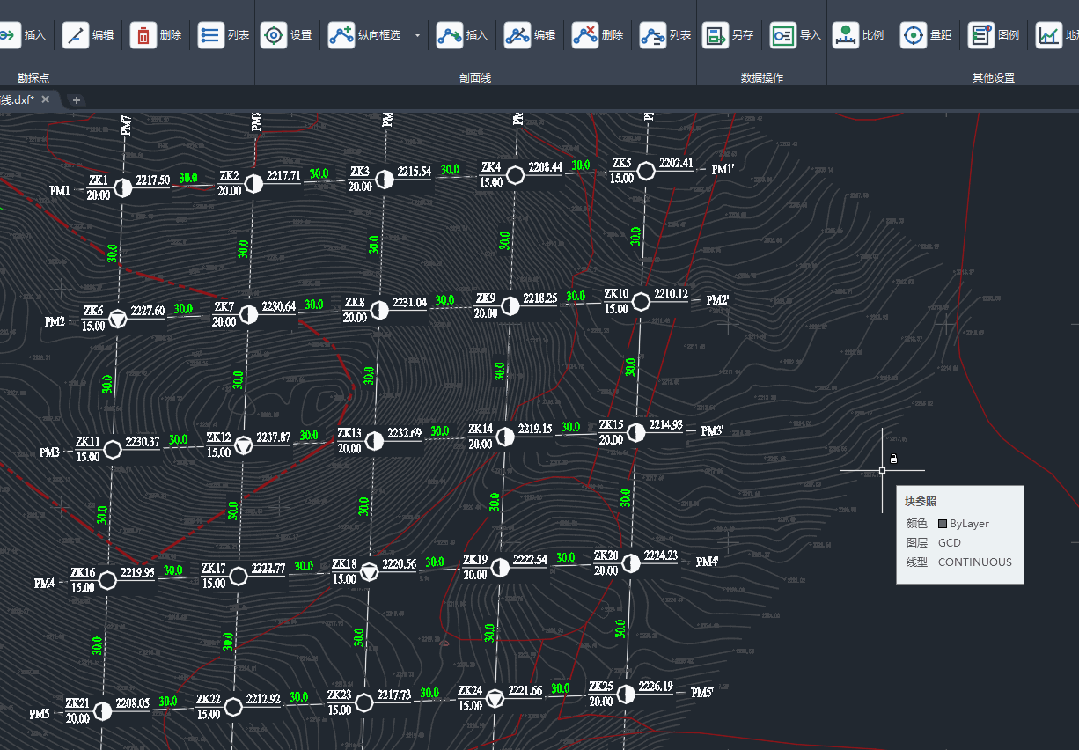

四、双击快捷编辑孔位信息，实现轻量化快速改图
针对零星孔位参数修改的高频场景，上线双击快捷编辑功能。只需双击任意勘探孔，即可弹出专属属性弹窗，无需繁琐的菜单操作，直接在弹窗内修改孔型、孔深、颜色等核心参数。

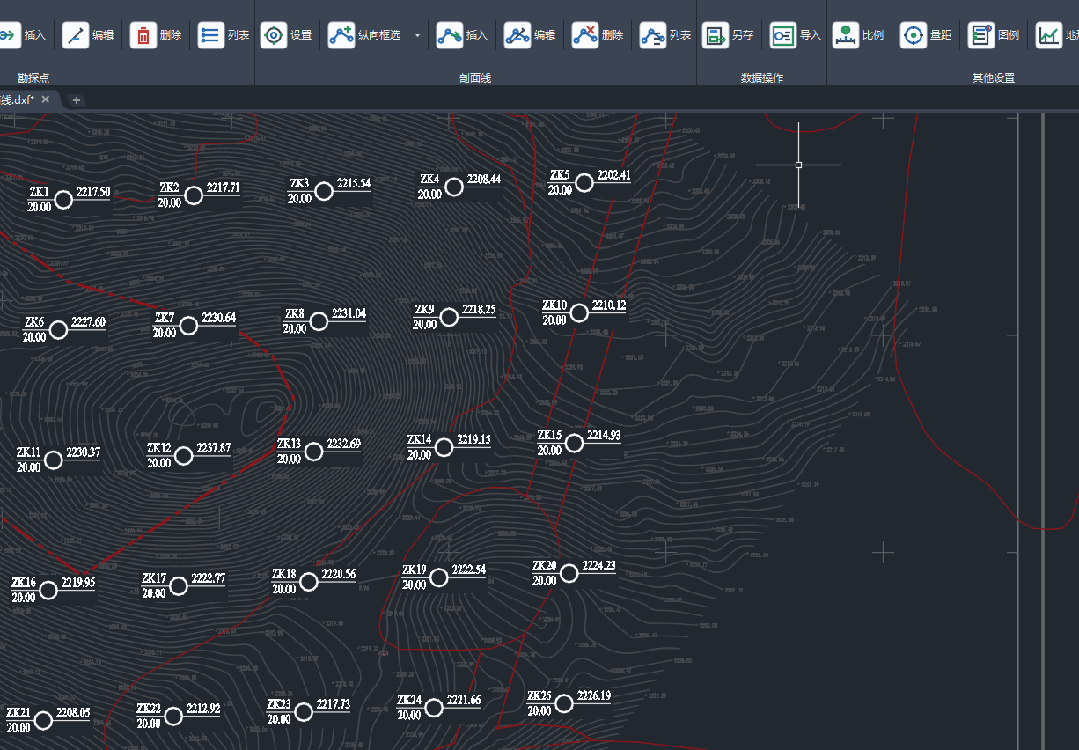

五、孔位平移动态适配高程，数据同步零滞后
任意平移勘探点位，插件可根据最新坐标位置，动态自动拾取对应位置高程数据，点位移动完成，高程数据同步更新。

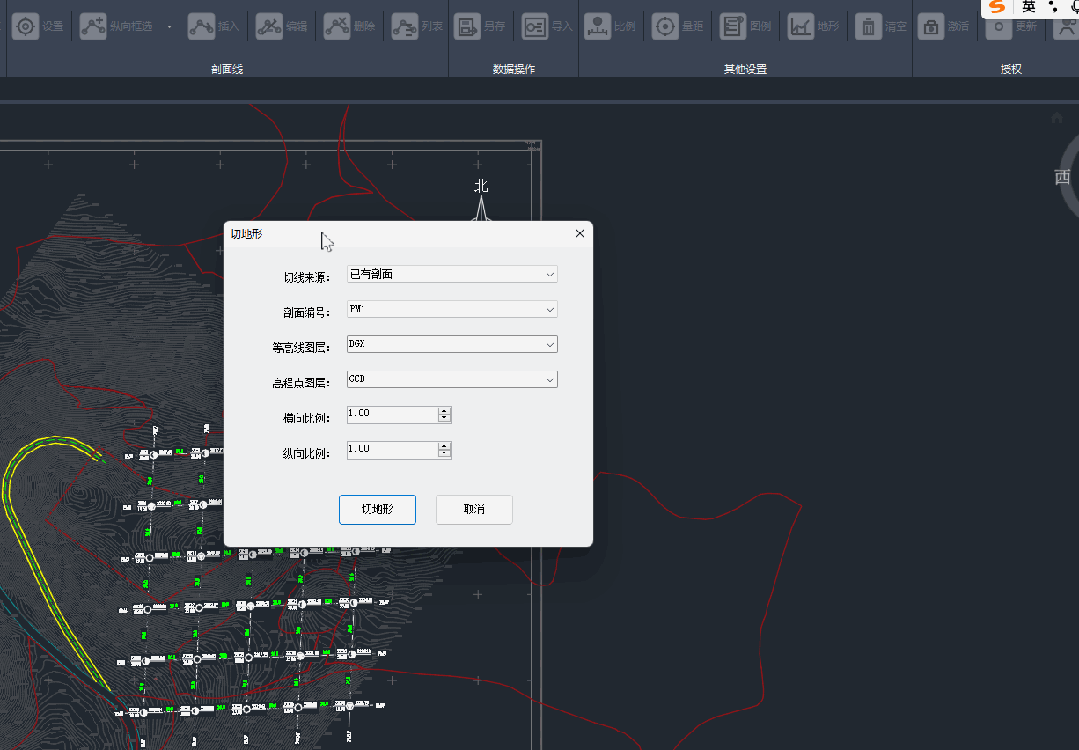

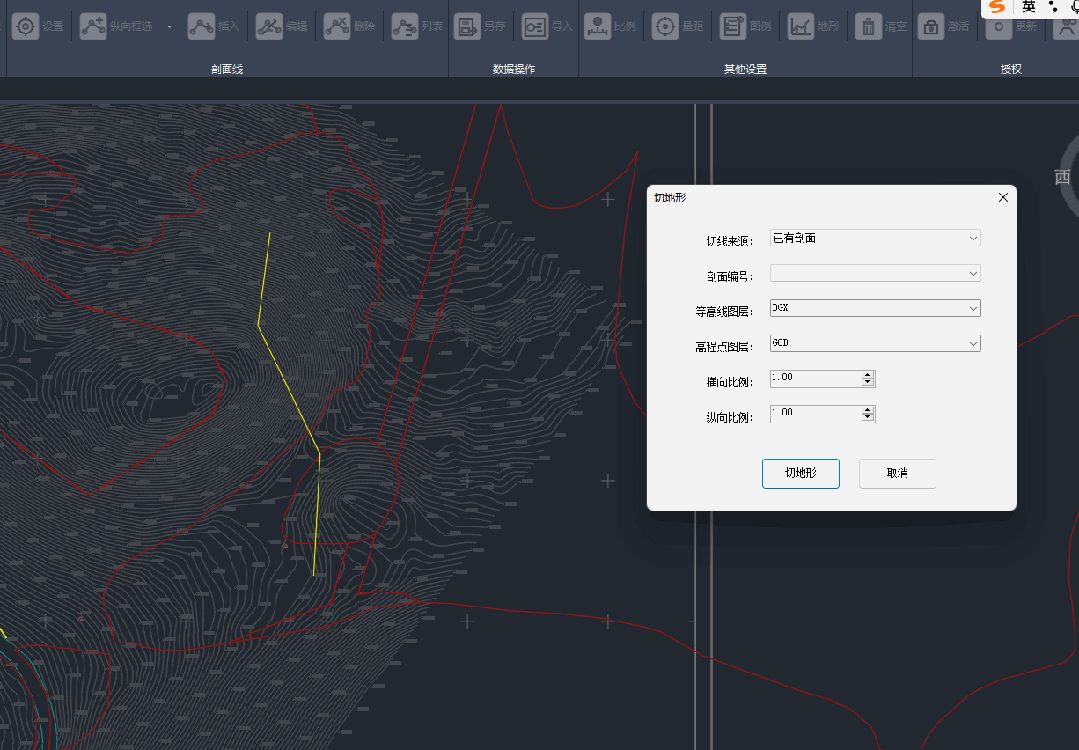

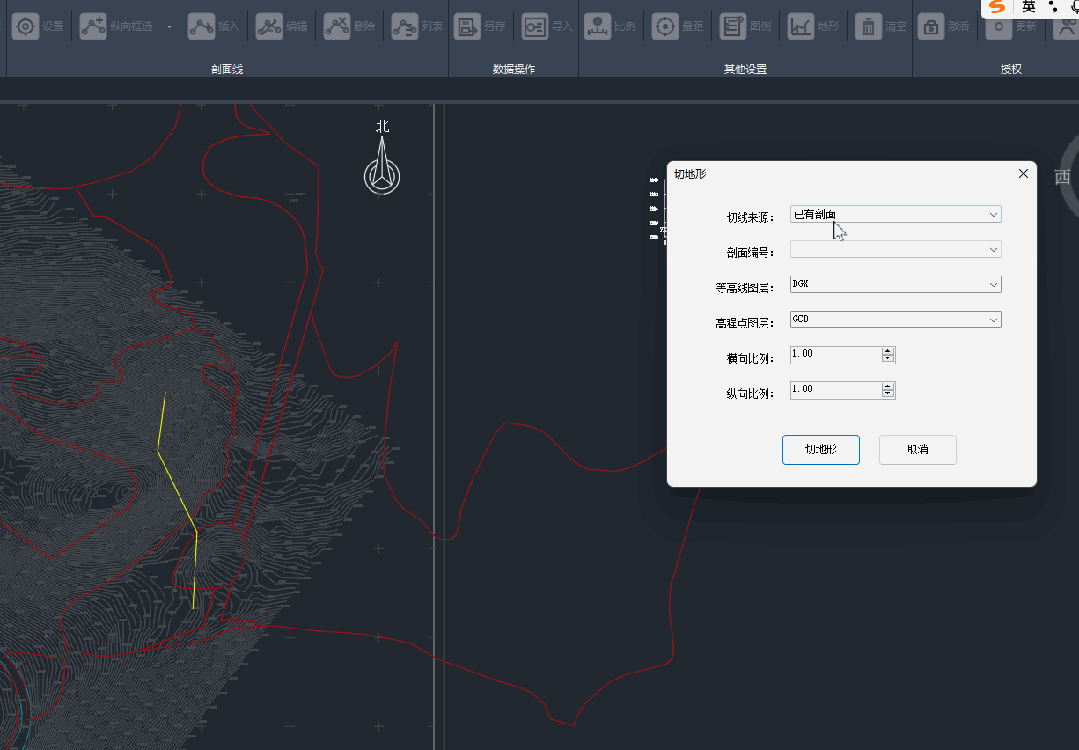

六、多功能地形线剖切，适配各类剖面绘制场景
全面升级地形线剖切功能，支持三种实操场景：
👉依托已有剖面线路径剖切等高线
👉导入自有多段线剖切
👉手动绘制多段线自定义剖切
七、KML文件双向导入导出，内外业数据无缝衔接
打通CAD图纸与外业放样的数据壁垒，新增KML双向互通功能。
图纸布孔完成后，设置对应坐标系即可自动将孔位XY坐标转换为经纬度，一键导出KML文件，方便外业人员现场定位、放样找点；
前期仅有KML点位时，可直接导入KML文件，经坐标系转换后，将经纬度数据自动转为XY坐标并展绘至CAD图纸，快速完成点位录入。
八、一键导出TXT放样文件，支持XY坐标翻转适配
支持直接导出TXT格式放样文件，同时贴心增设XY坐标翻转选项，可根据设备需求自主选择是否翻转坐标。

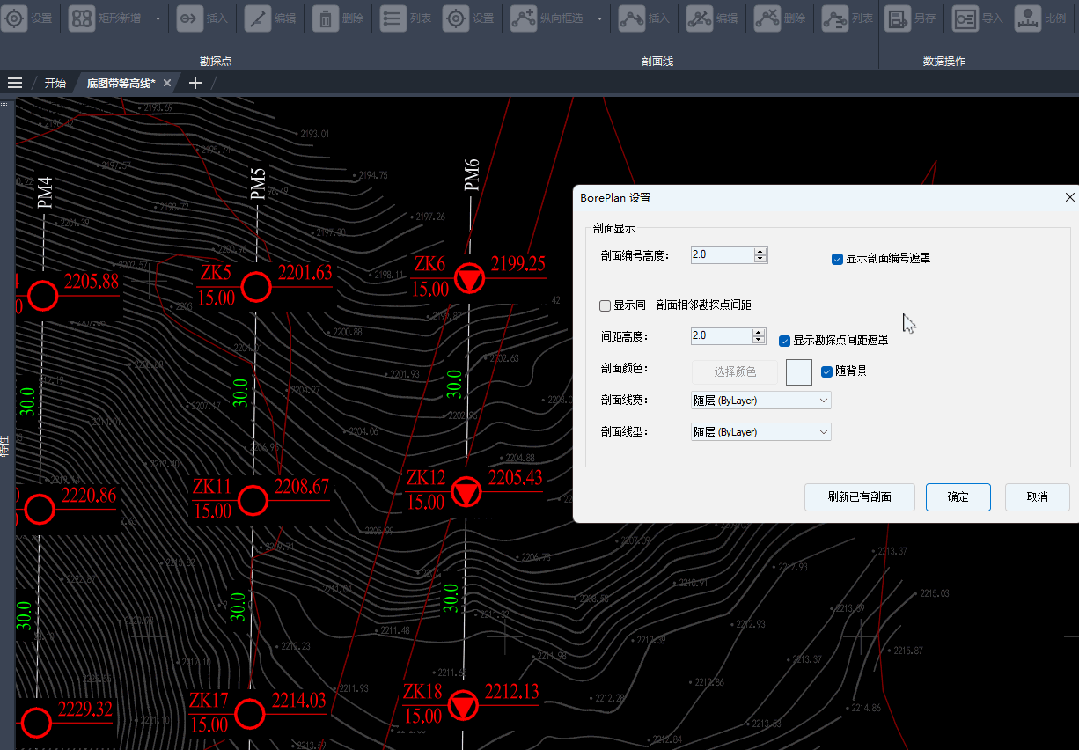

九、剖面线线型、线宽自定义，图纸表达更规范
在原有设置基础上，开放剖面线线型+线宽双重自定义权限。可根据项目要求自由搭配剖面线样式。
十、动态自动生成图例，一键完善图纸要素
插件可根据当前图纸中所有孔位类型，自动匹配并生成对应图例。无需手动绘制、编辑图例，一键补齐图纸核心要素。

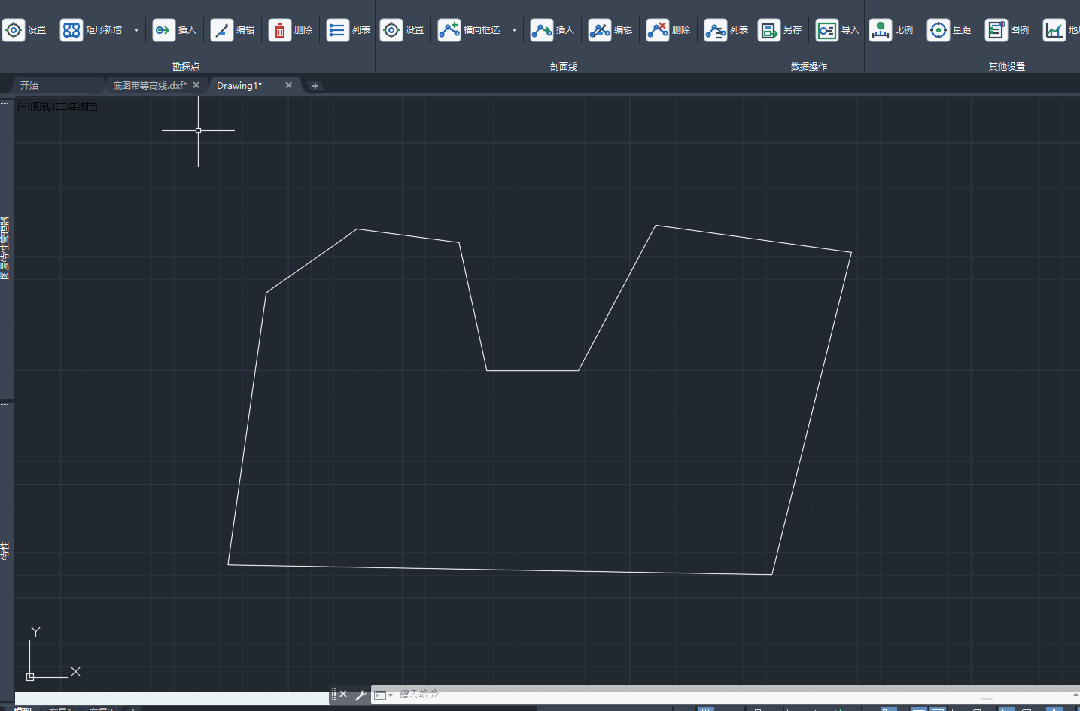

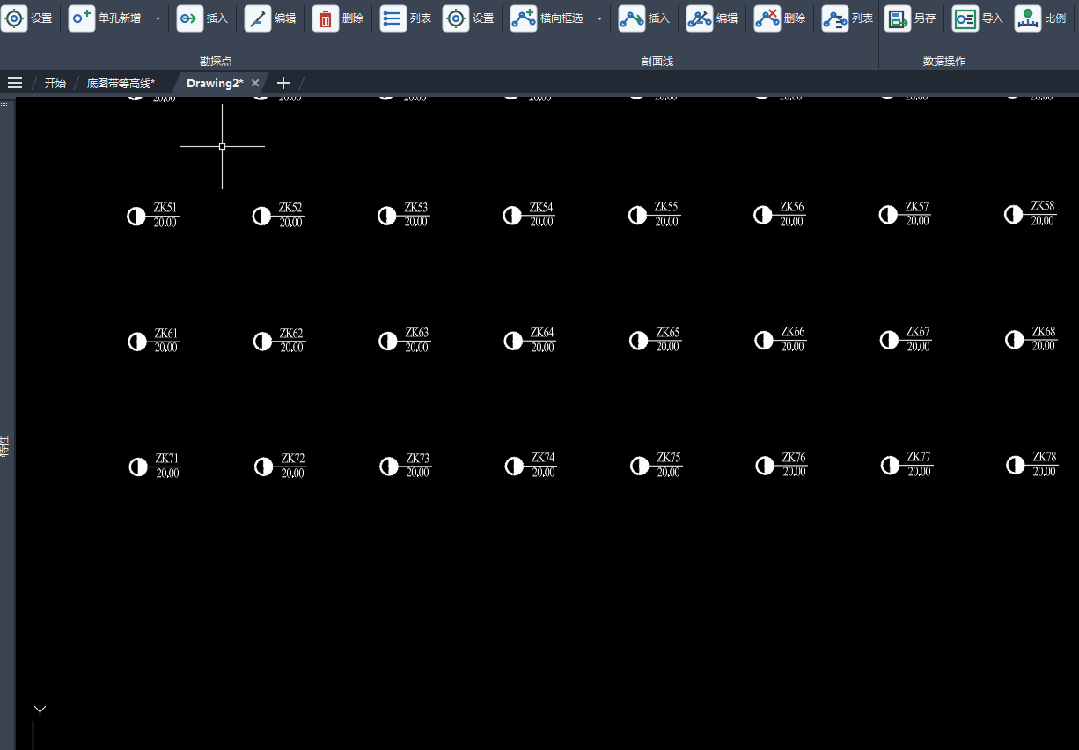

十一、多边形区域批量布孔，规整布孔效率翻倍
可在划定的多边形区域内批量新增、布置勘探孔。完美适配地块规整、分区布孔等场景，替代传统单点逐个布孔方式，大面积布孔效率大幅提升。
写在最后
勘察布孔没有复杂的技术门槛，但细碎的操作、反复的校核、繁琐的数据转换，最消耗时间和精力。本次11项功能迭代，全部源于一线同行的真实项目需求，不做无用花哨功能，只解决实操痛点。
后续我们会持续跟进大家的使用反馈，持续迭代优化，助力每一位勘察同行提质增效！
（插件使用交流群一起交流使用心得与需求）

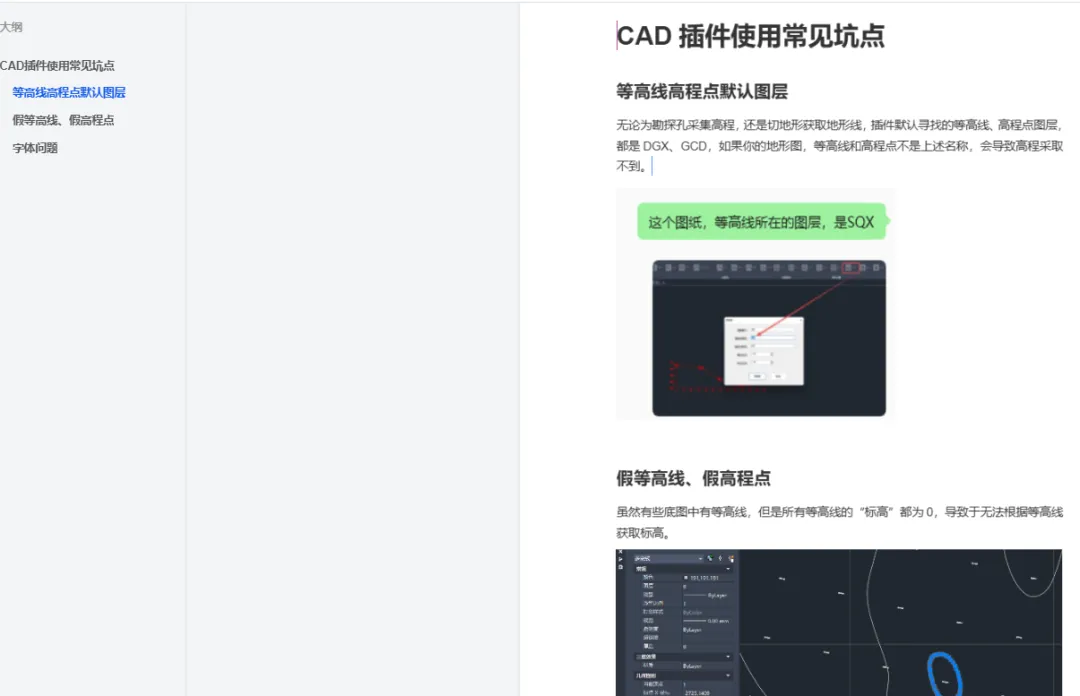

（记录插件使用中遇到的坑点防止重复犯错）
