2026年江西高考物理试题赏析——第3题

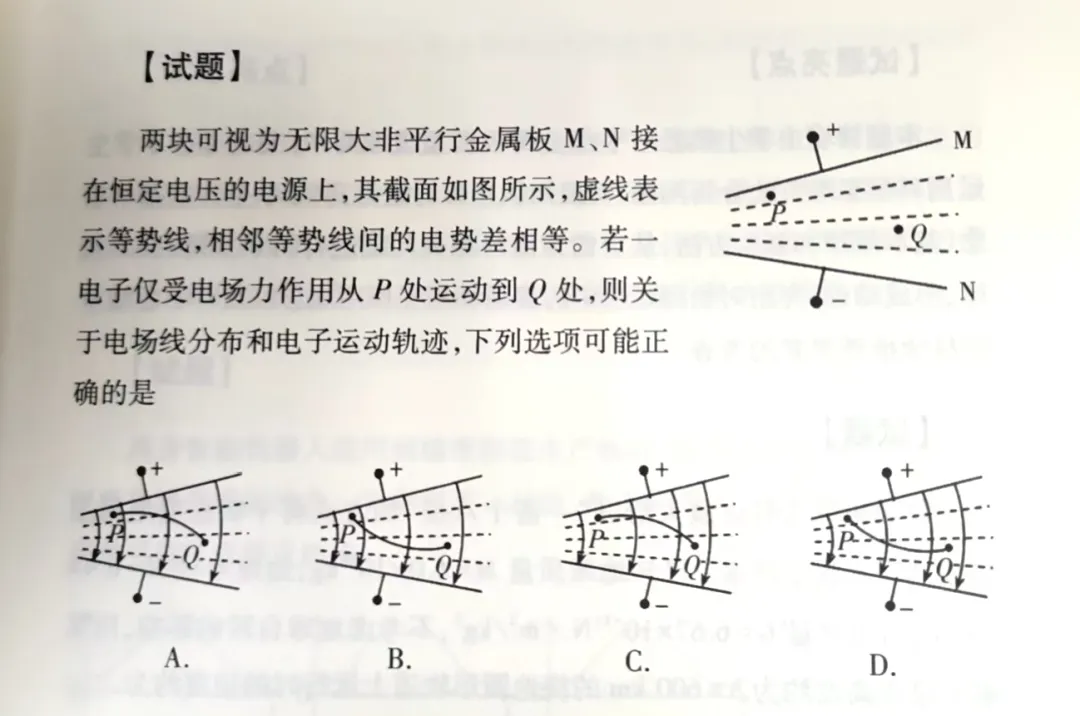

试题呈现

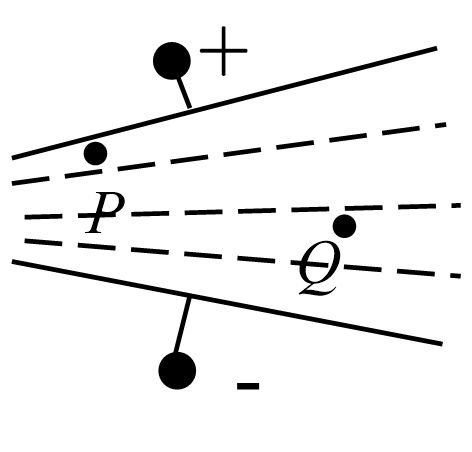

1. 两块可视为无限大非平行金属板 M、N 接在恒定电压的电源上，其截面如图所示，虚线表示等势线，相邻等势线间的电势差相等。若一电子仅受电场力作用从  处运动到  处，则关于电场线分布和电子运动轨迹，下列选项可能正确的是

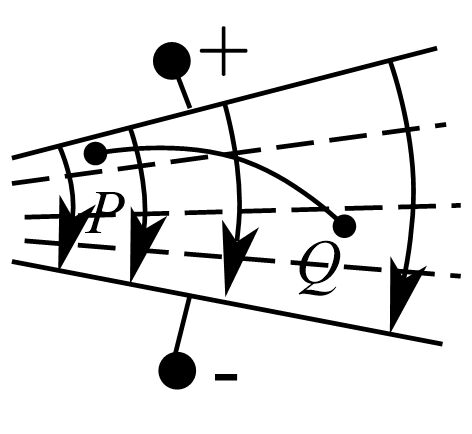

A.

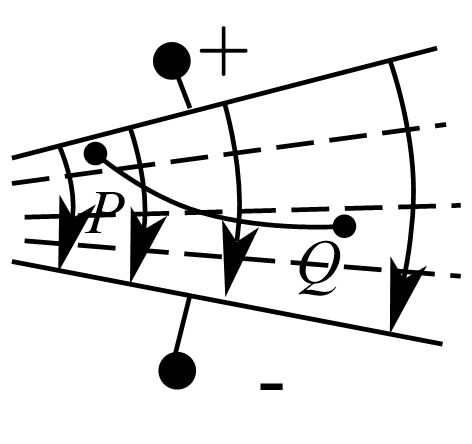

B.

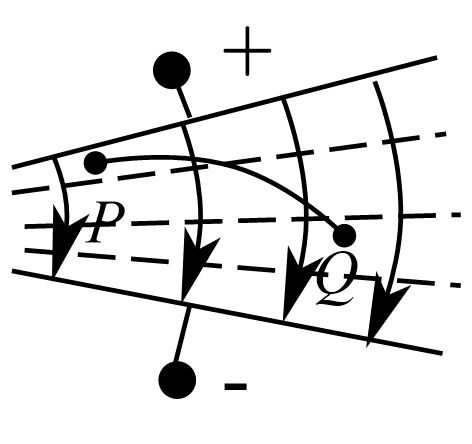

C.

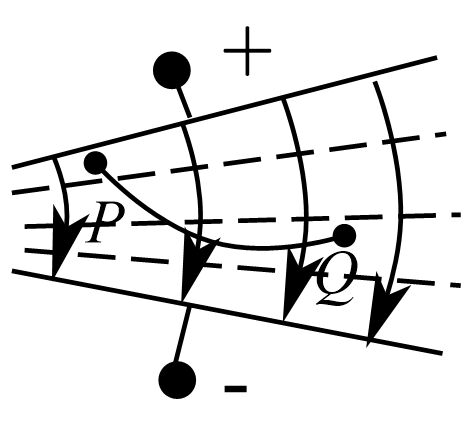

D.

参考答案 B

考查目标

静电场中经典的电场线、等势线和轨迹的"三线问题"

试题亮点

本题跳出高中所学平行金属板间的匀强电场背景，以不平行金属板间电场的电场线分布和其中粒子运动轨迹的判断，考查学生对电场线和等势面关系，力与运动的关系的理解，需要考生具备一定的知识迁移能力。

解题思路

本题电场强度大小的判断有两种思路：

1、根据平行板上电荷为等量异种电荷，离得近，互相间引力强，电荷密集度更高，所以左端电场强度更强；

2、根据静电场中等差等势面密集处，电场强，则电场线也更密集。可以排除CD。由于带电粒子是电子，带负电，受力应该指向轨迹凹侧，故选B

教学建议

在电容这节的教学中，必须明确电容是储存电荷的仪器，平行板电容器也好，孤立金属导体也好，都能存储电荷，所以都是电容。而且导体表面电场线均应垂直金属表面。此题每个选项我们都可以看到电场线和金属表面，以及各个等势面都是垂直的，考题非常严谨。另外我们应该跟学生探讨出平行板电容器的动态变化过程时，在充完电与电源断开的情况下，决定板间场强大小的其实就是面电荷密度. 而粒子作曲线运动，力在凹侧，速度沿轨迹切线，轨迹夹在这两者之间，这是曲线运动条件决定的，也是力与运动关系在曲线运动中的表现。

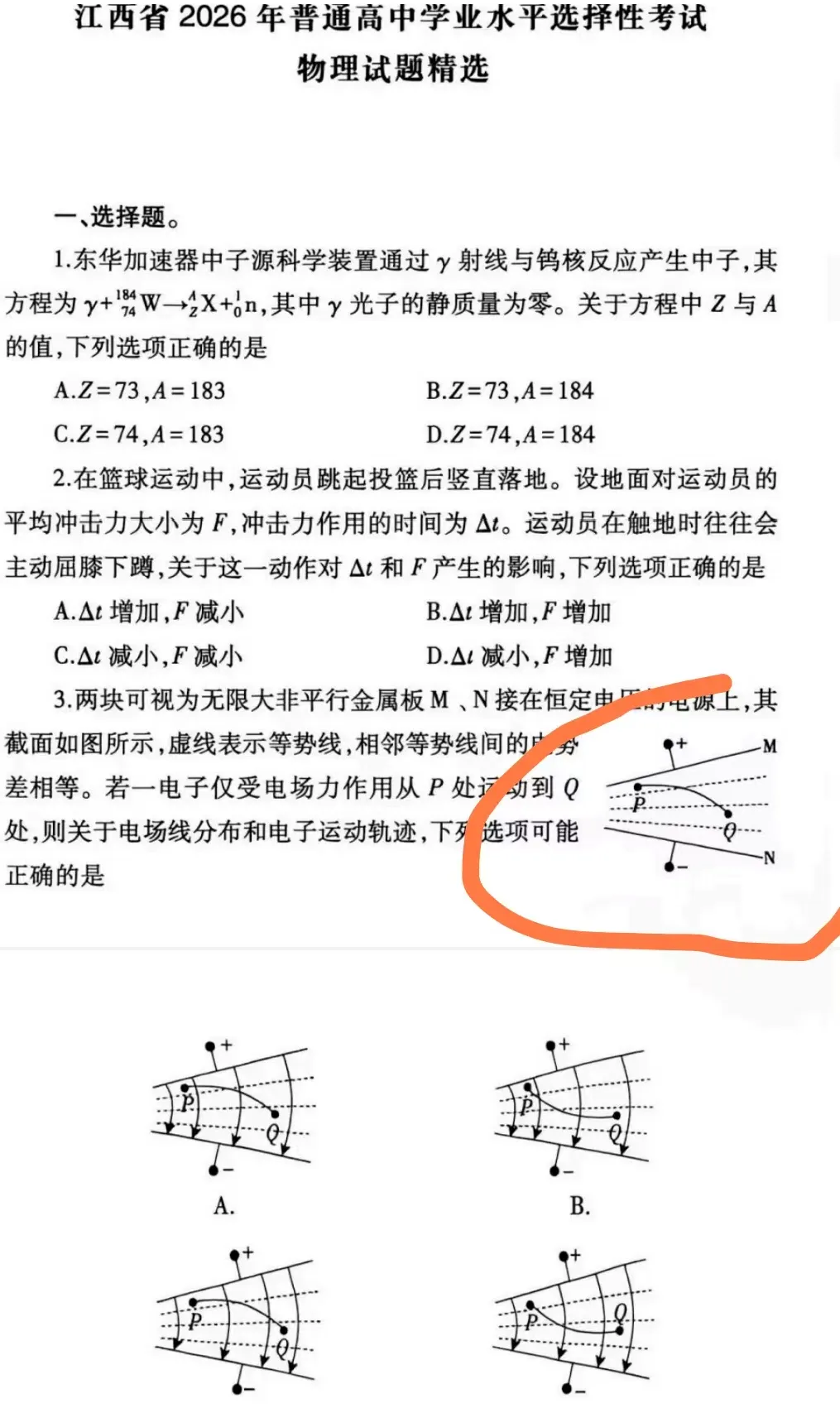

这里提一下，在《试题精选》中我们看到本题题干图是下面圈内样子，这是不对的。
