博途软件中DB数据块使用技巧

文末有55个实战案例资料

导读：在使用博途软件编写西门子1200或者1500等系列PLC程序的时候，肯定会使用到DB数据块来存储数据，那么对于初学者来说，使用习惯了200SMART PLC后，来使用1200PLC的DB数据块会很不习惯，那么对于DB数据块有哪些需要注意的地方呢?

1.优化和非优化的访问块

我们习惯了用绝对的地址来存储数据，比如MB0,MW0,MD0等等这些地址，那么在DB块中，是有两种方式来存储数据的。

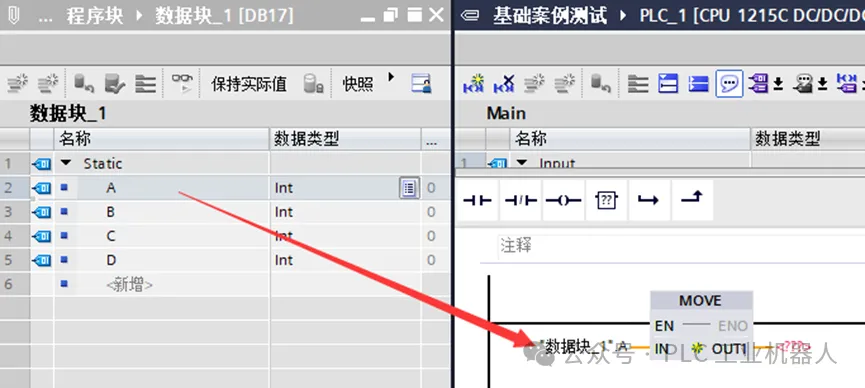

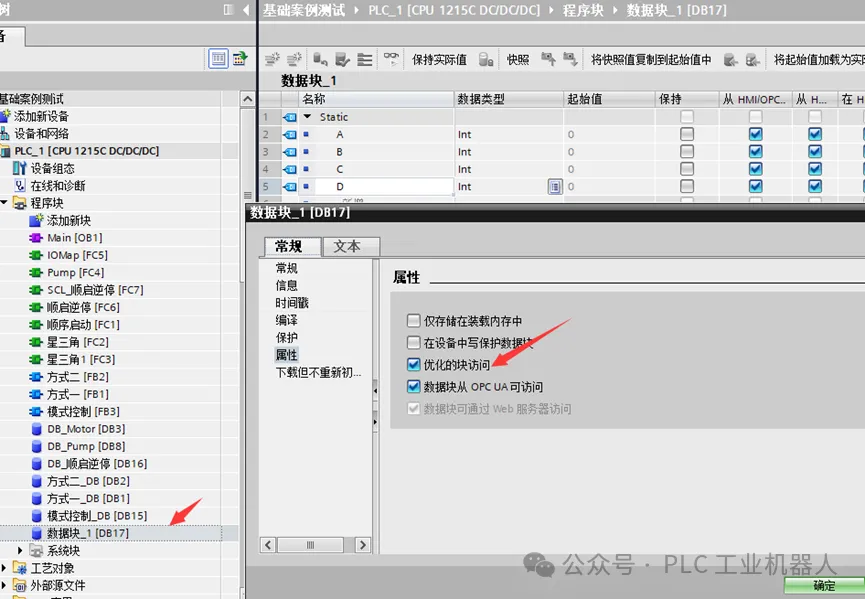

(1)优化的访问块,这种DB块是里是没有地址的，编程时直接通过符号访问

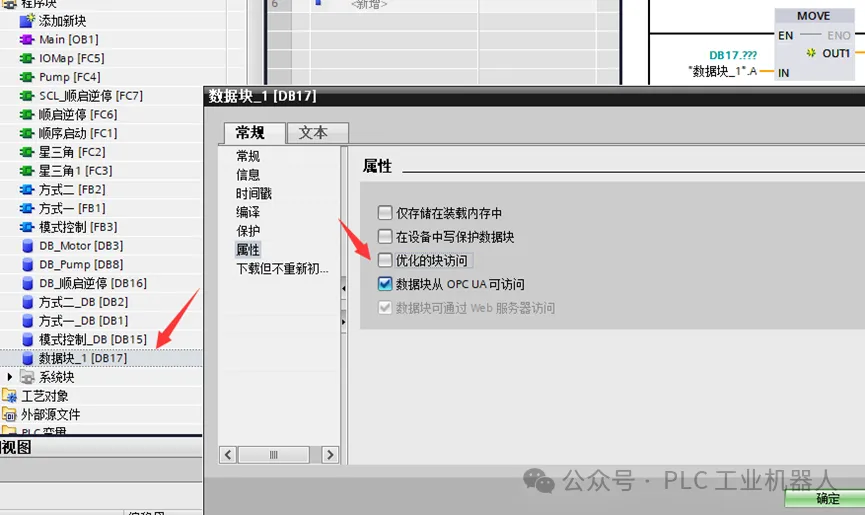

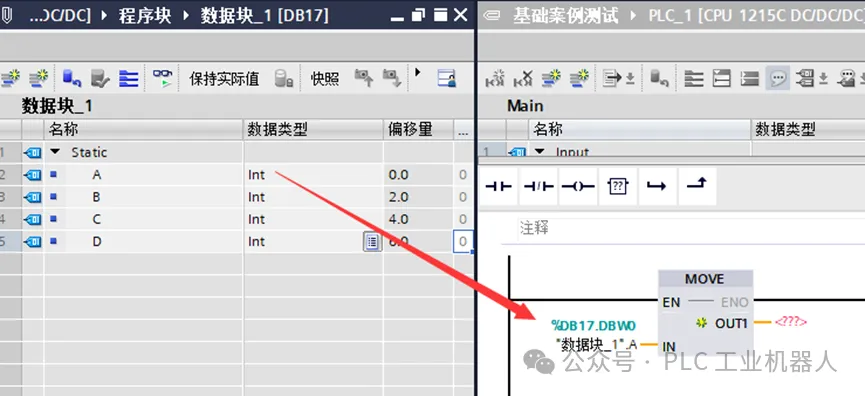

(2)非优化的访问块，这种DB块里是有地址的，可以直接引用地址来存储数据

2.定时器、计数器背景DB数据块

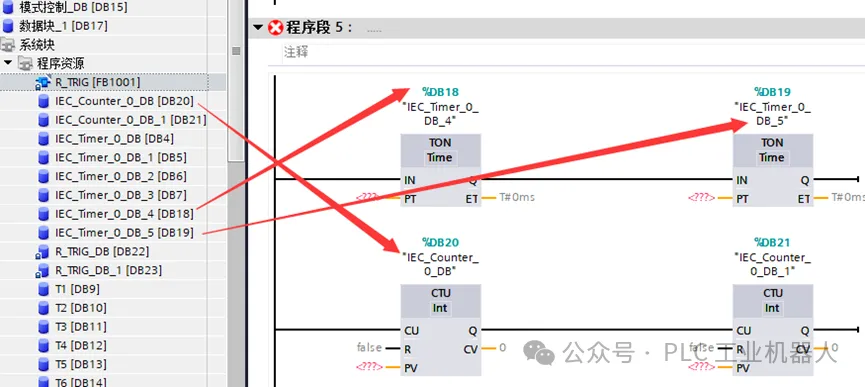

想必大家在使用定时器、计数器等这些指令的时候，会觉得有点繁琐，为什么这些指令都带有一个DB数据块，并且感觉不好管理，如下图所示

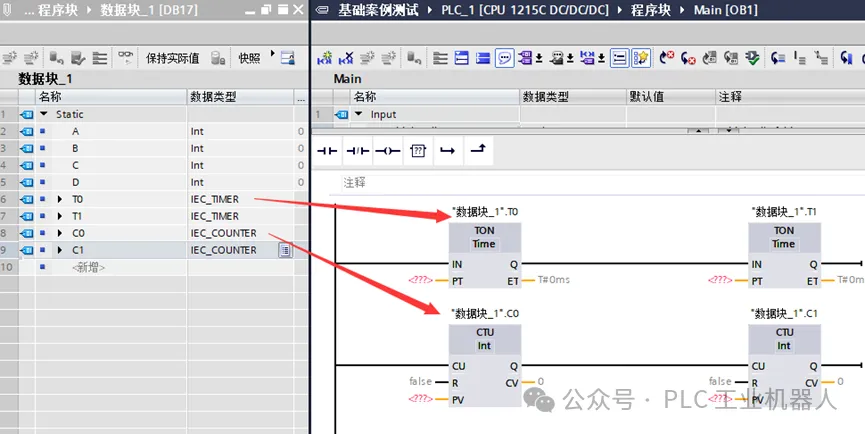

这样每一个指令会生成一个DB数据块，不方便管理，那么我们就可以使用DB块来解决这个问题

3.多重背景数据块

我们在每调用一个FB块的时候都会生成一个背景DB数据块，同样数据也是不便于我们管理

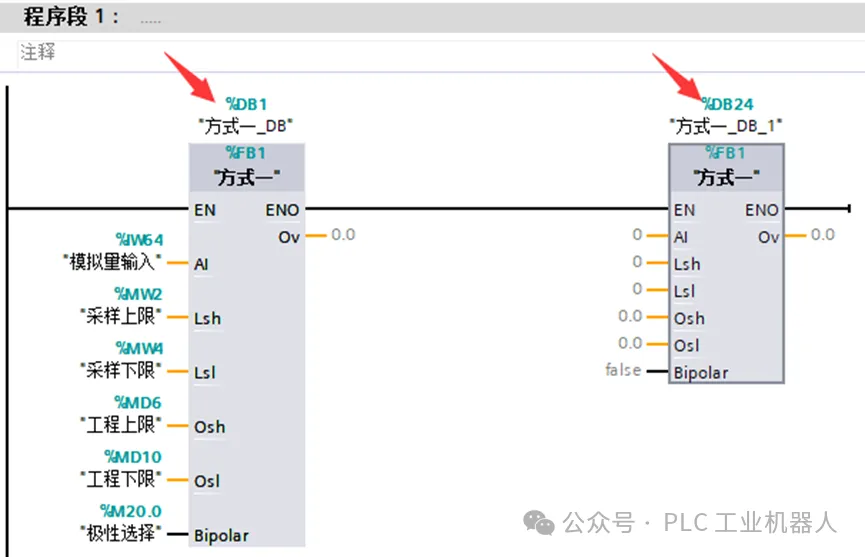

下图是调用了2次FB1块，分配了2个DB数据块

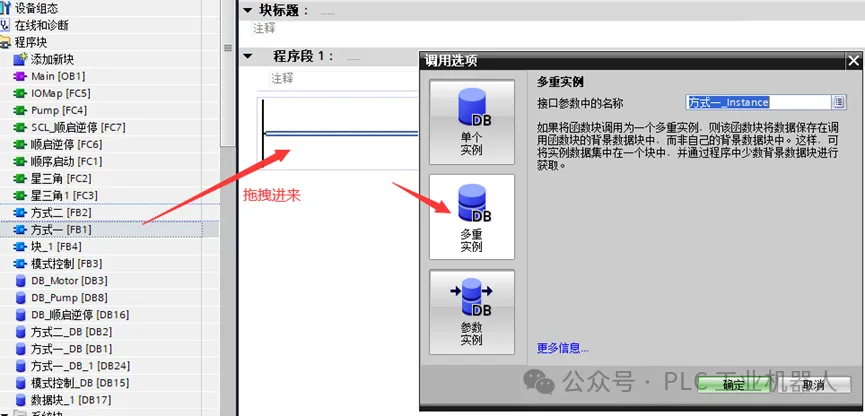

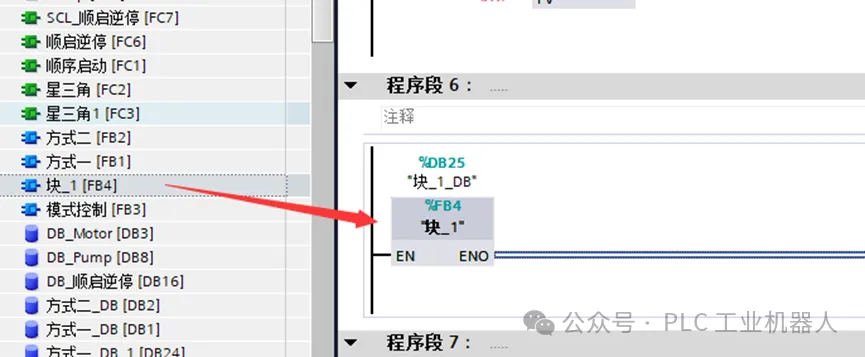

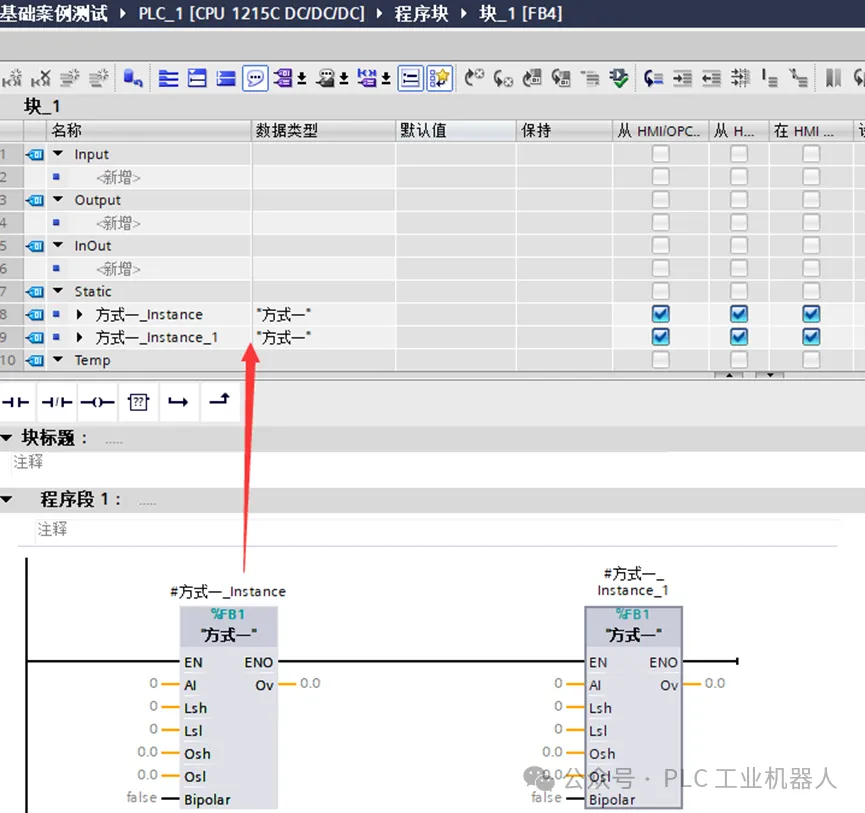

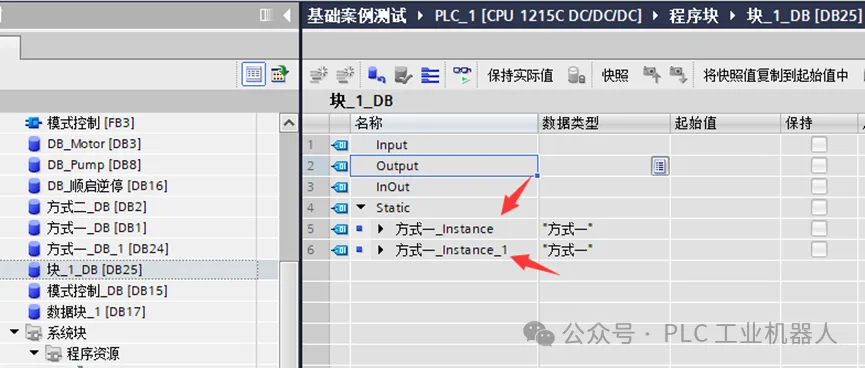

我们可以增加一个FB块，然后去调用FB1数据块，这样我们就把两个FB块的背景数据块集成到了FB4的静态变量中，然后在主程序中调用的话，只会分配一个背景数据块了。然后查看DB25中有FB4中的两个静态变量的参数(也就是FB1的两个背景数据块)
