手把手从0搭建自己的Excel自动计算表(1)|容器筒体+椭圆封头重量自动计算
手把手从0搭建自己的Excel自动计算表(1)|容器筒体+椭圆封头重量自动计算 做压力容器报价的朋友应该都有过这种体验：对着清单逐个核算成本，鼠标来回切换设计手册与报价表。筒体展开面积要手算，封头重量得翻 GB/T 25198 附录查表，项目型号一多，一堆数据看得头大。最折磨人的是只要改一个筒体直径或者厚度，整张报价表里关联的面积、重量都要重新手工验算，稍不留神就漏改一项，报价出错，要么丢单，要么亏本。 大量查表、重复计算、联动改数这类机械工作，其实完全可以交给 Excel 完成。本文面向会基础Excel操作，但从未写过复杂公式、没有任何编程基础的设备设计与报价人员，不用学习 VBA，不需要代码，只用内置公式搭建自动计算表，一次建好，后续改尺寸自动出筒体展开面积、封头重量等结果，告别反复翻手册、手工重算。 （不喜欢看理论讲解的可以直接跳转到第三部分“搭建表格”照抄公式。） 建表前必须整理好三类输入参数，所有计算结果全部由这几组原始数据驱动： 本文计算对象为GB/T 25198-2023规定的2:1标准椭圆封头，封头曲面深度为公称直径D/4；直边高度遵循标准规定：公称直径D≤2000mm取25mm，D＞2000mm取40mm。本文采用几何分解法计算封头体积：封头由两部分组成——圆柱形直边段+2:1椭圆曲面段。 说明：2:1 椭圆封头，长半轴a=D/2（D 为封头公称直径），短半轴b=a/2=D/4。 椭球体积公式：
半椭球就是：
。外半椭球：外径（公称直径+2× 壁厚）对应的半椭球；内半椭球：内径对应的半椭球。曲面体积 =（外半椭球体积 − 内半椭球体积）。 合并完整封头金属体积公式：
封头单重=
打开Excel，新建工作簿，将Sheet1重命名为“筒体封头估重”。如图所示建好表头：

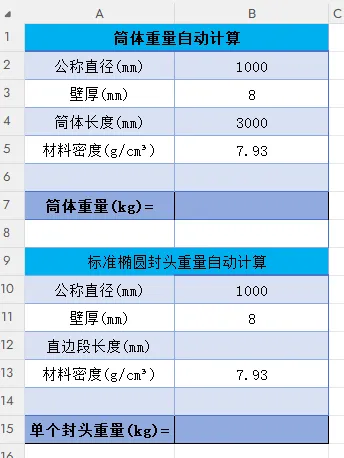

在B2单元格开始录入几行示例数据（如：内径DN1000，壁厚8mm，长度3000mm的罐体）。 这时候还可以顺手调整美化一下表格。 小tips：竖向排列是因为表格软件里通常默认的是回车键换行，这样布局可以方便快速输入数据。

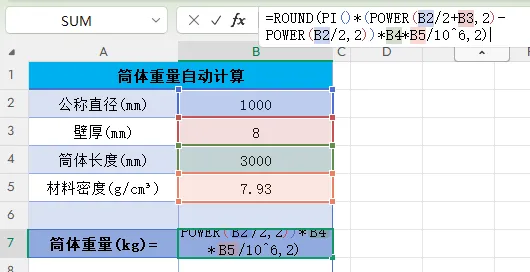

1、首先，算筒体重量，在B7单元格输入计算公式： =ROUND(PI()*(POWER(B2/2+B3,2)-POWER(B2/2,2))*B4*B5/10^6,2) 简单解释几个函数：PI()=π；POWER是幂函数，此处用来求半径的平方；ROUND此处用来控制四舍五入保留2位小数。

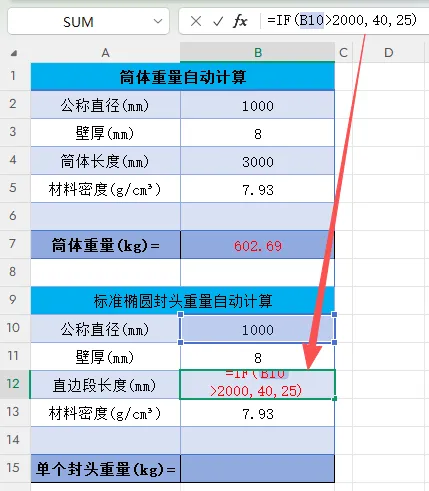

2、根据GB/T 25198 规则：公称直径 D≤2000mm 取 25mm，D＞2000mm 取 40mm。 在B12单元格输入公式： =IF(B10>2000,40,25) 这里解释一点：此处用IF函数来判断封头公称直径以确定封头直边段长度。

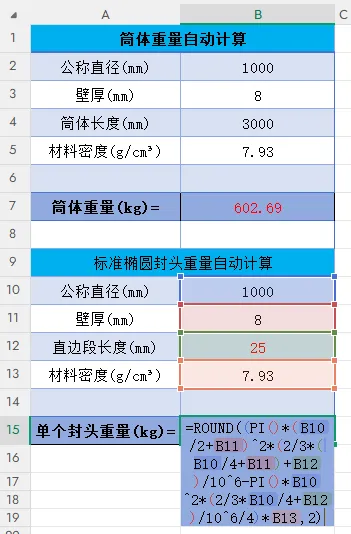

3、计算封头重量，在B15单元格输入公式： =ROUND((PI()*(B10/2+B11)^2*(2/3*(B10/4+B11)+B12)/10^6-PI()*B10^2*(2/3*B10/4+B12)/10^6/4)*B13,2) 翻译解释一下就是：封头重量=（外轮廓体积-内轮廓体积）*密度，并四舍五入保留2位小数。熟练后可以将此公式化简简化。

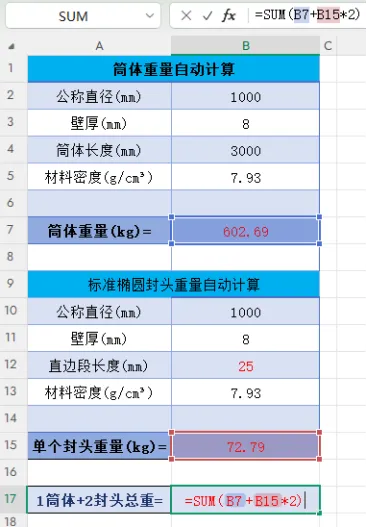

由于设备一般为一个筒体两个封头组合而成，所以我们可以在B17单元格再增加一个统计求和的公式： =SUM(B7+B15*2)

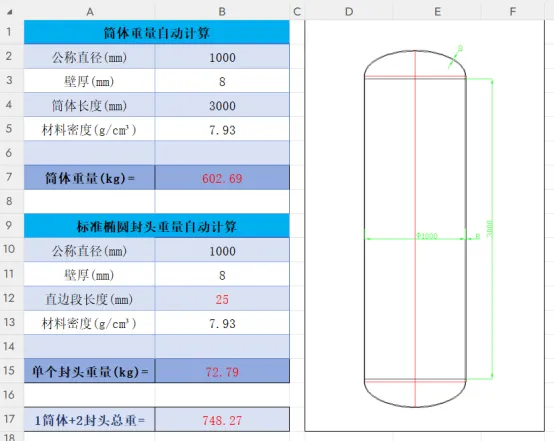

OK这样，我们搭建的表格自动计算的第一个功能就完成了，再优化一下可以让封头公称直径=B2，壁厚=B3，密度=B5，成品样子可以是这样的：
快速计算一个常规的罐体或者塔体，只要从B2开始输入：直径—回车—壁厚—回车—筒体长—回车—密度—回车，全程只需不到10秒钟就可以得到设备主体的重量自动计算结果。 所以表格没有经过严格验证前不要轻易用于实际工作中。这里给大家推荐一下我正在做的微信小程序——容器设计助手，里面包含了容器设计时各种常用的计算，手机电脑都能用。小程序现在已经有30多项功能了，比如比较难算的各种锥形封头的容积、重量、表面积等信息可以一键求出，还支持微信分享导出CAD图（画锥形封头是我的某个业务部门同事最头疼的一件事）。小程序正在等待工信部备案，通过后就可以发布了，届时我会在公众号通知大家。今天啰嗦的有点多了，大家晚安。
一、需要知道的基础数据
筒体：外径（或内径）、壁厚、筒体长度、材料密度。 封头：公称直径、名义厚度、直边高度、材料密度；对应 GB/T 25198 标准，是封头重量估算的原始输入条件。
二、核心计算公式（先讲原理再建表）
Excel只是代替手工完成重复数学运算，底层逻辑和我们手算、翻手册完全一致，本次全部采用体积×密度的通用物理计算逻辑，通俗易懂、通用性强。
筒体重量计算原理：截面积× 长度 × 密度
压力容器筒体为空心圆筒结构，计算重量的核心是先算出筒体横截面积，再乘以筒体总长得到体积，最后结合材料密度核算重量，是机械设计最通用的理论计算方式。
具体推导逻辑：圆筒横截面积 = 外圆面积 − 内圆面积。已知筒体内径、壁厚，可得出外径=内径+2×壁厚；通过内外径分别计算对应圆面积，差值即为筒体环形横截面积。随后用公式筒体体积=截面积×筒体长度，最终筒体单重=体积×材料密度，即可算出筒体总重。
该计算方式无材质限制，相较于固定经验公式，适配碳钢、不锈钢、合金钢等各类压力容器常用材质，精度更高、通用性更强，仿照手工理论验算逻辑，适合报价及初步设计核算。
封头重量计算原理
直边段：就是一段短圆筒，和筒体算法完全一样，直边段体积 = 环形截面积 × 直边高度。 椭圆曲面段：2:1 椭圆封头曲面外形为半椭球。曲面金属体积近似取外半椭球体积减去内半椭球体积。
> 重要说明：封头用于生产加工的精确重量应以查阅GB/T 25198附录D表格为准；本章节Excel公式计算结果，仅适用于报价阶段快速估算成本，不作为生产下料依据。
三、搭建表格
步骤1：搭建计算表
步骤2：写入公式
四、总结重点提醒
单位陷阱：公式中长度用了mm还是m？密度的单位与重量的单位，一定要捋清楚，不然最后的结果可能会相差百倍千倍。 公式错误：筒体重量的公式还算简单，但到了封头的重量公式时就明显复杂起来了，后续增加锥形封头等复杂部件时公式会更加繁琐，更容易出错。
