5MWh储能BMS系统技术方案.pdf

今天分享：5MWh储能集装箱BMS系统技术方案，推荐学习～

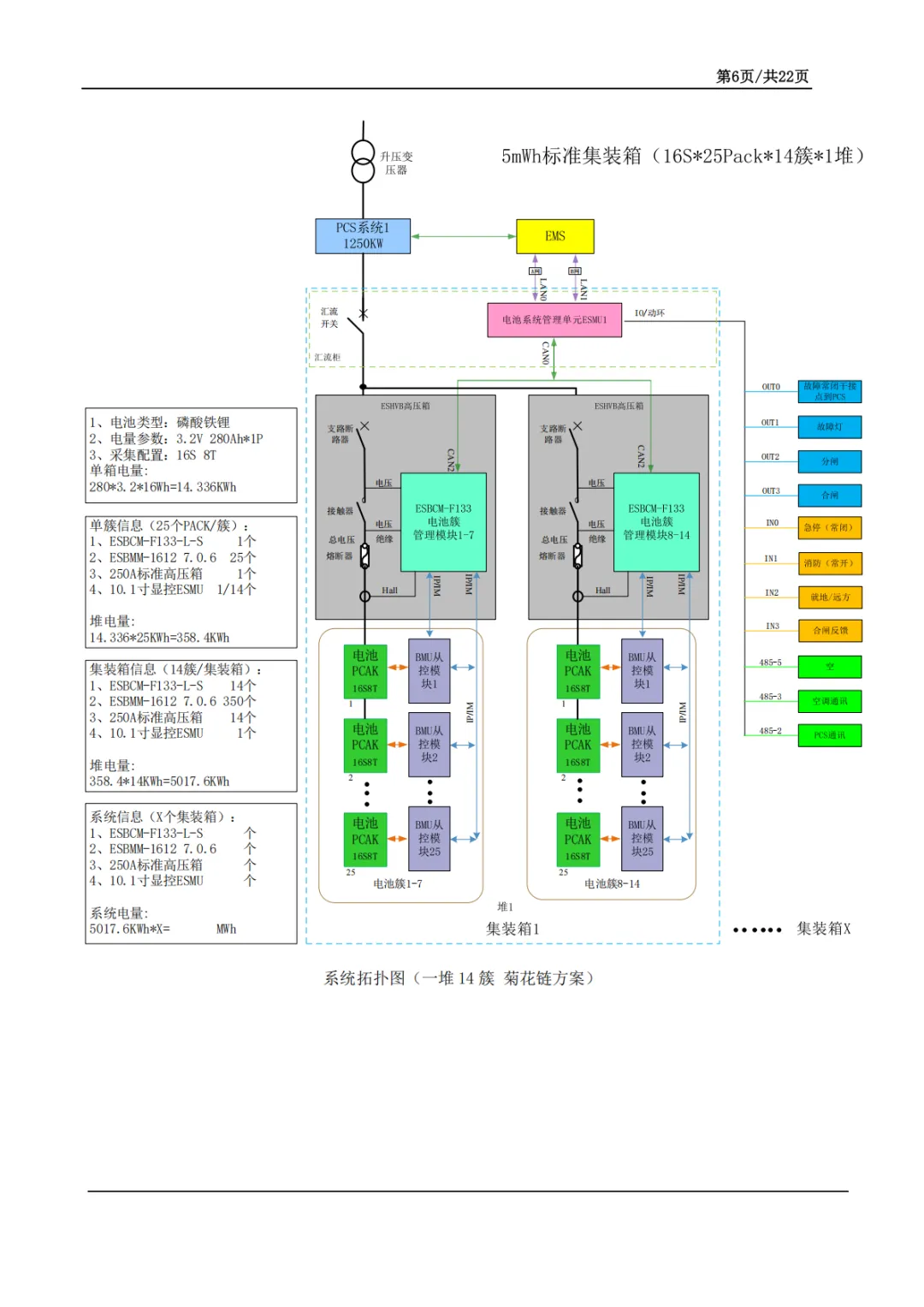

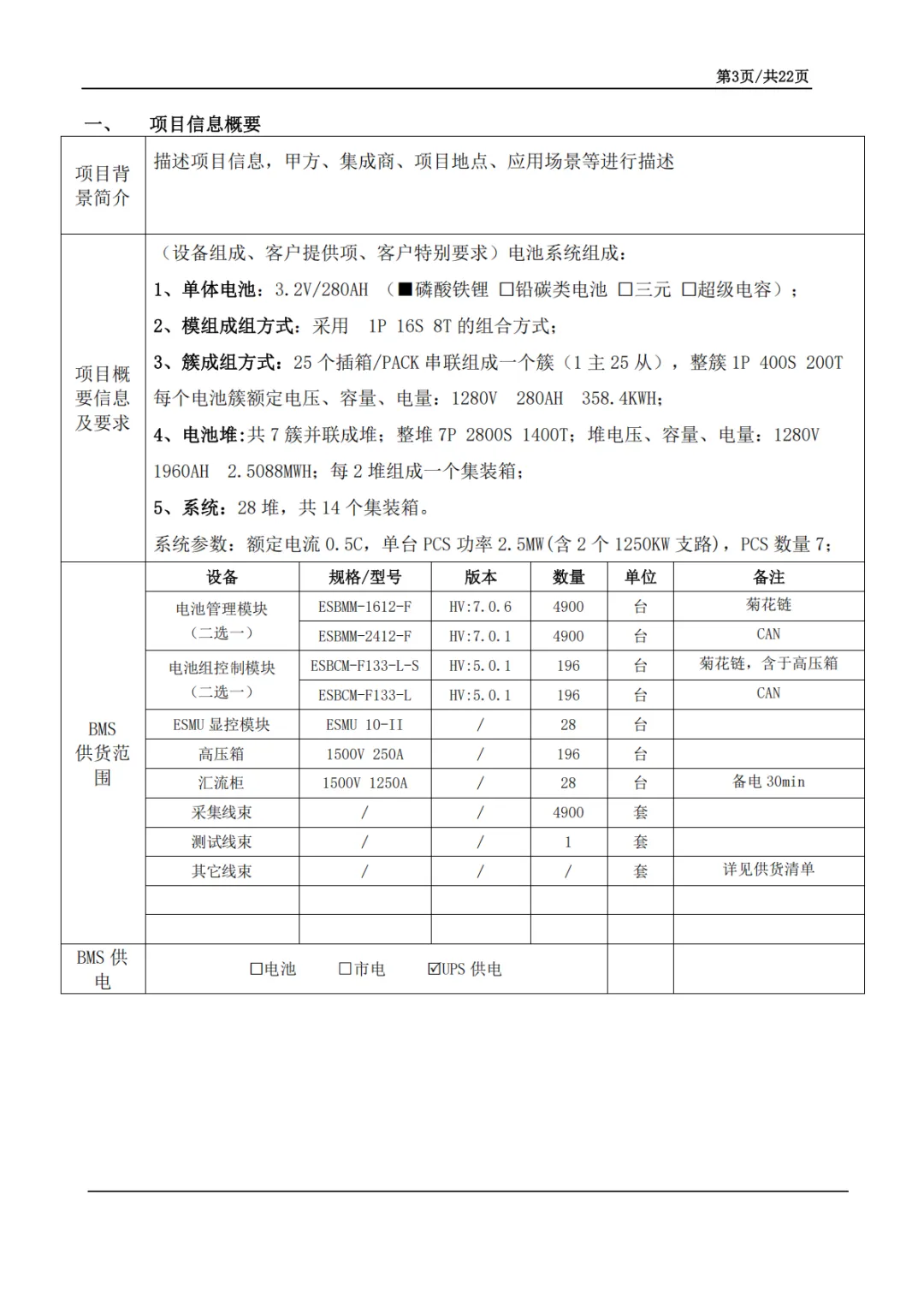

电池配置：采用磷酸铁锂电芯（3.2V/280Ah），16S 成模组，25 个 Pack 串成一簇，7 簇并成一堆，2 堆组成一个 5MWh 标准集装箱，整站 28 堆共 14 箱规模。

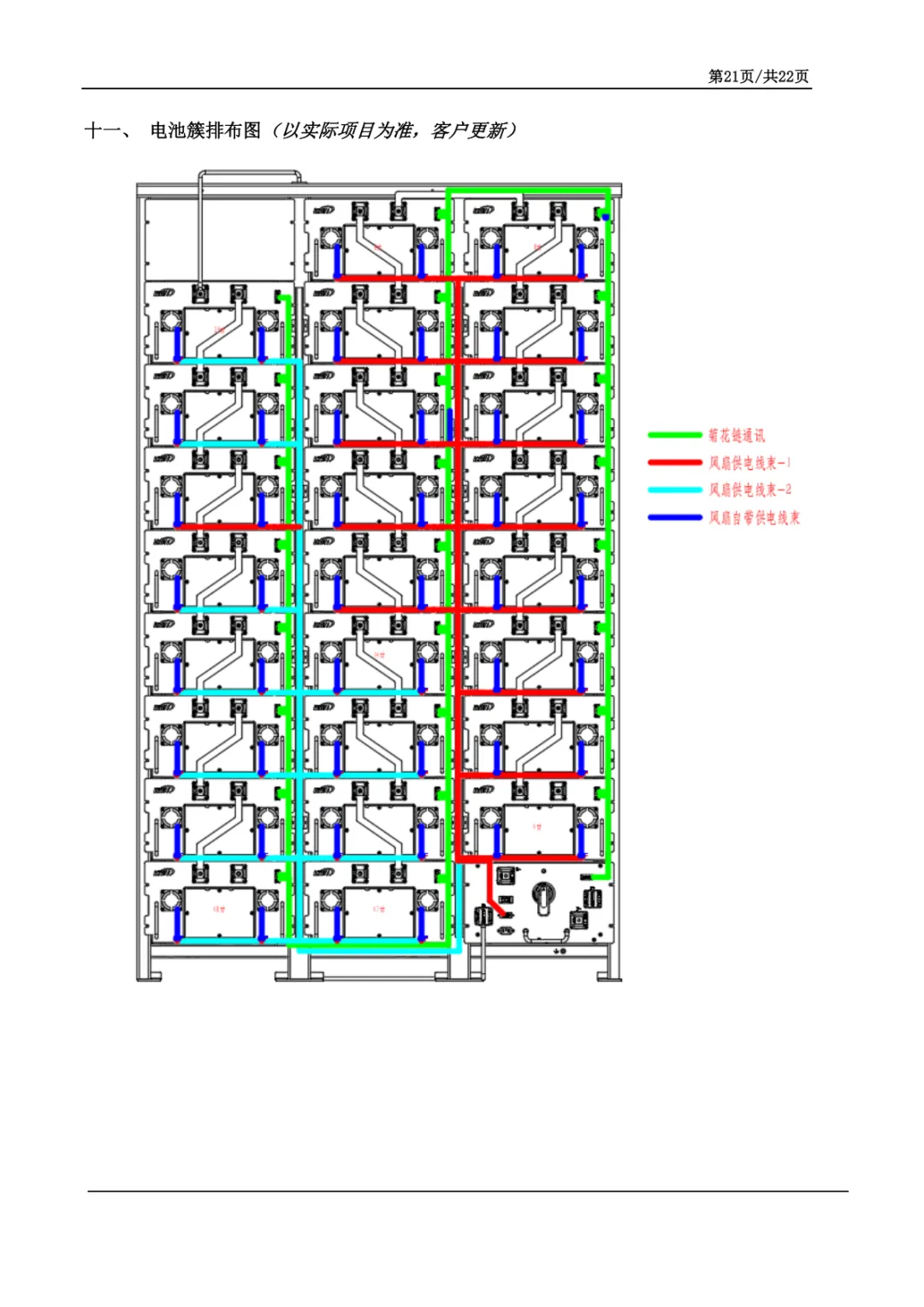

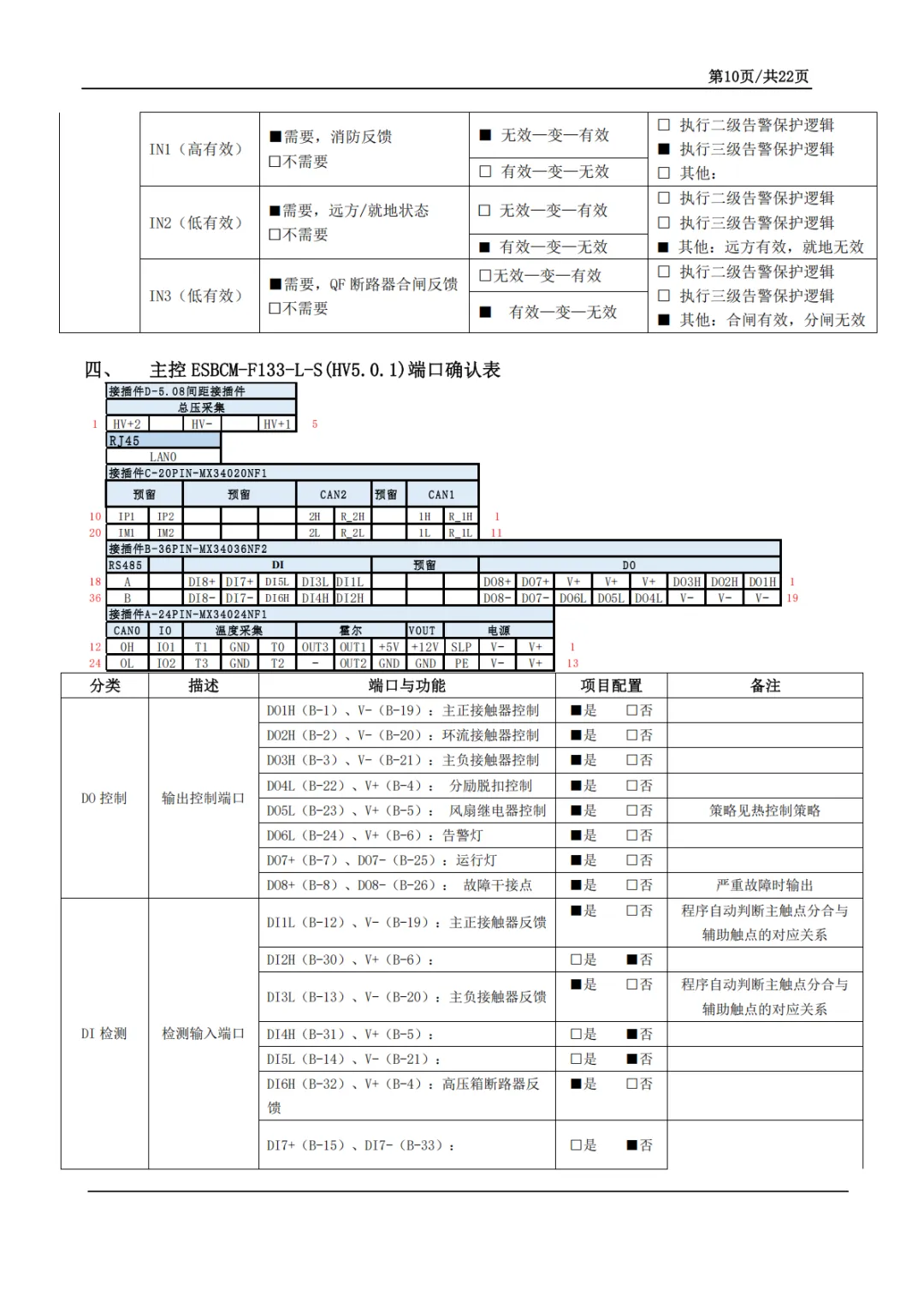

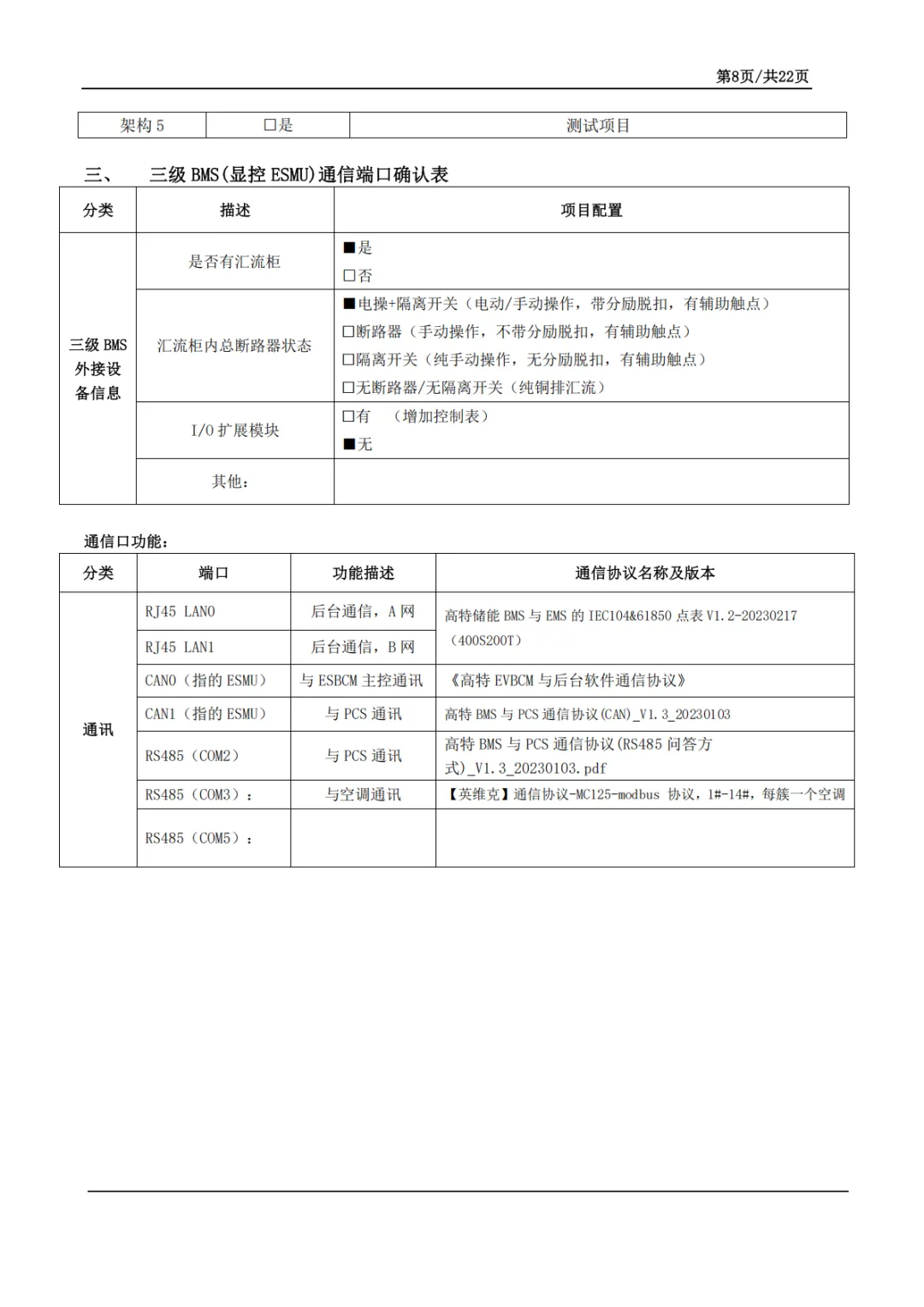

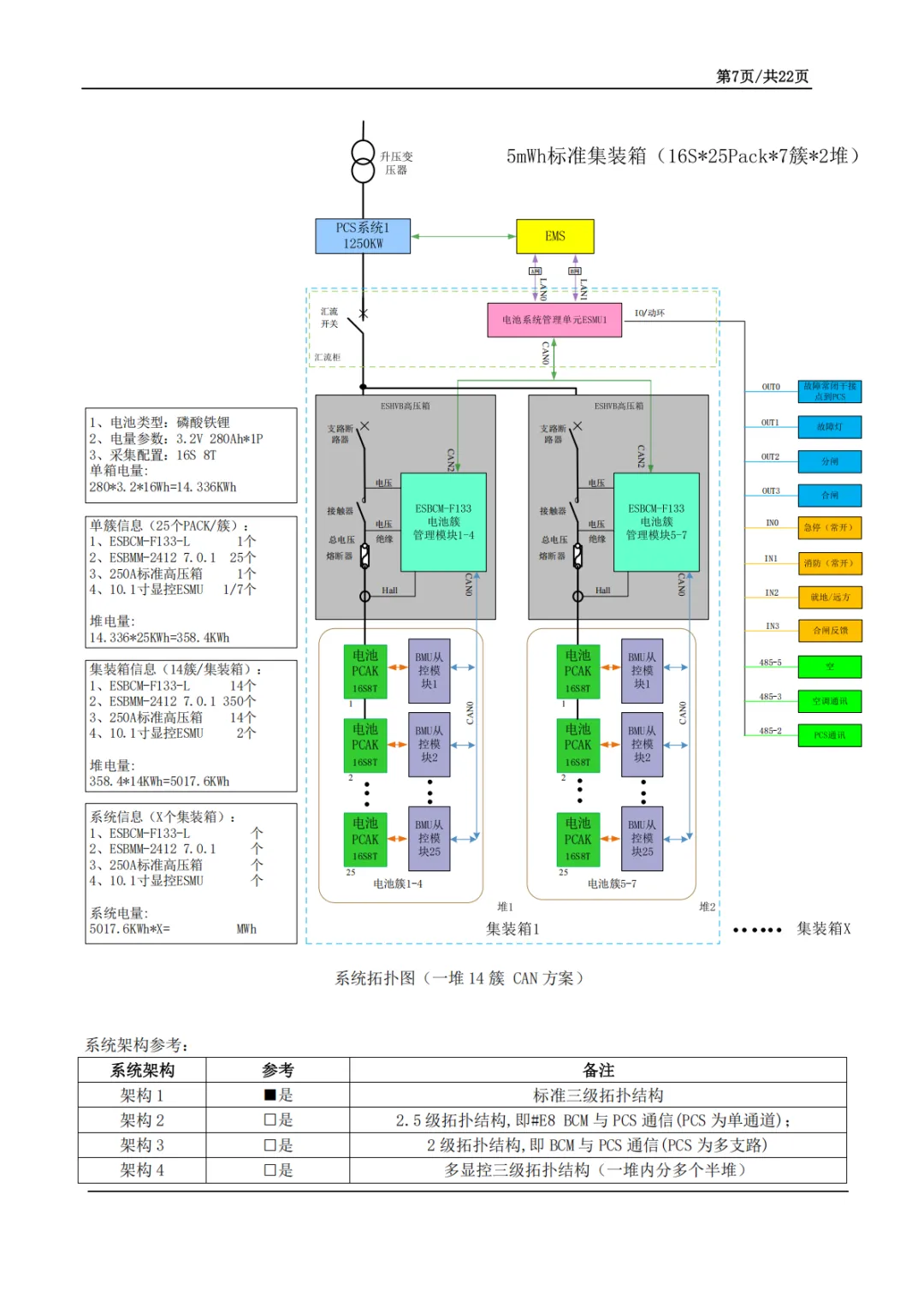

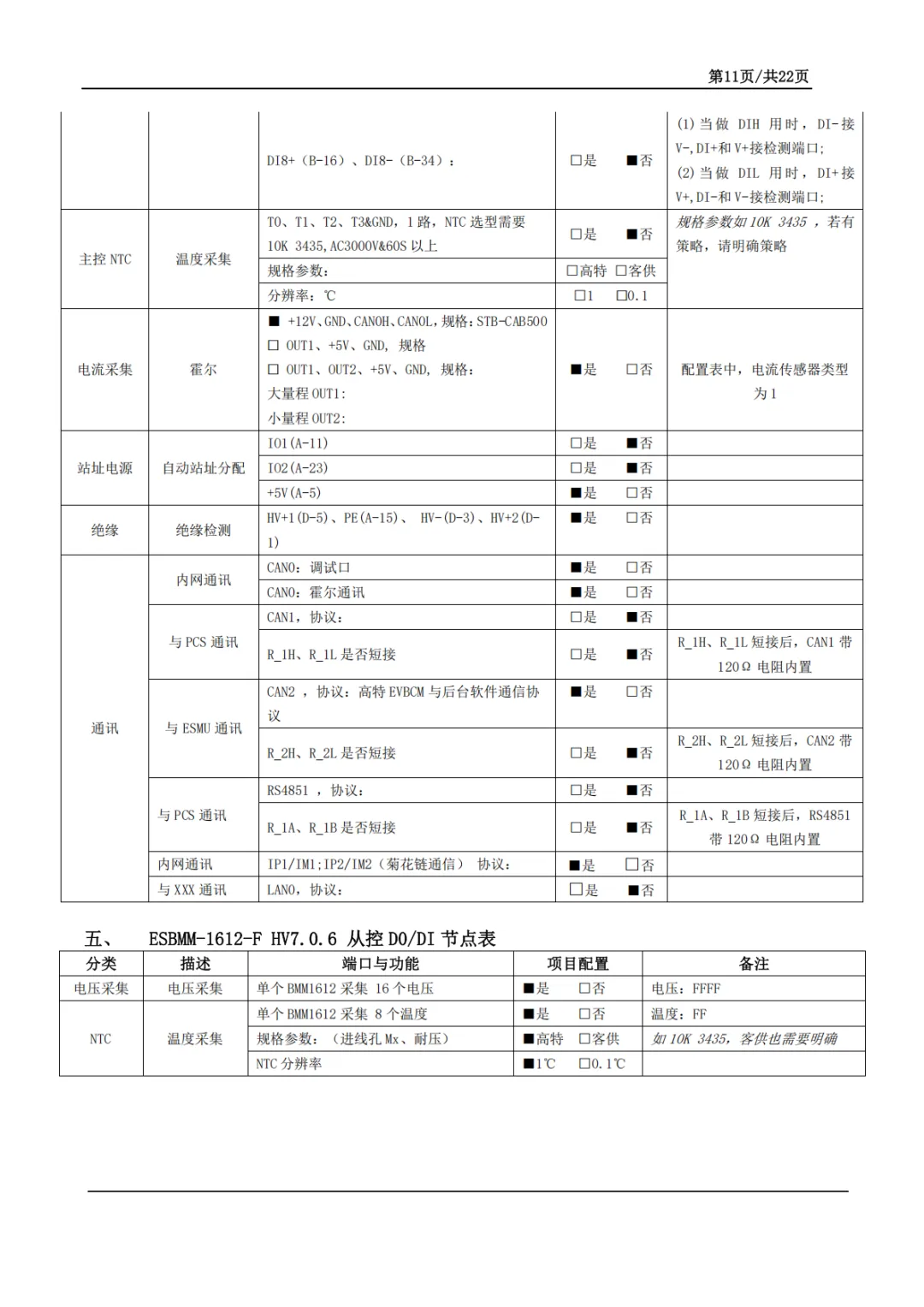

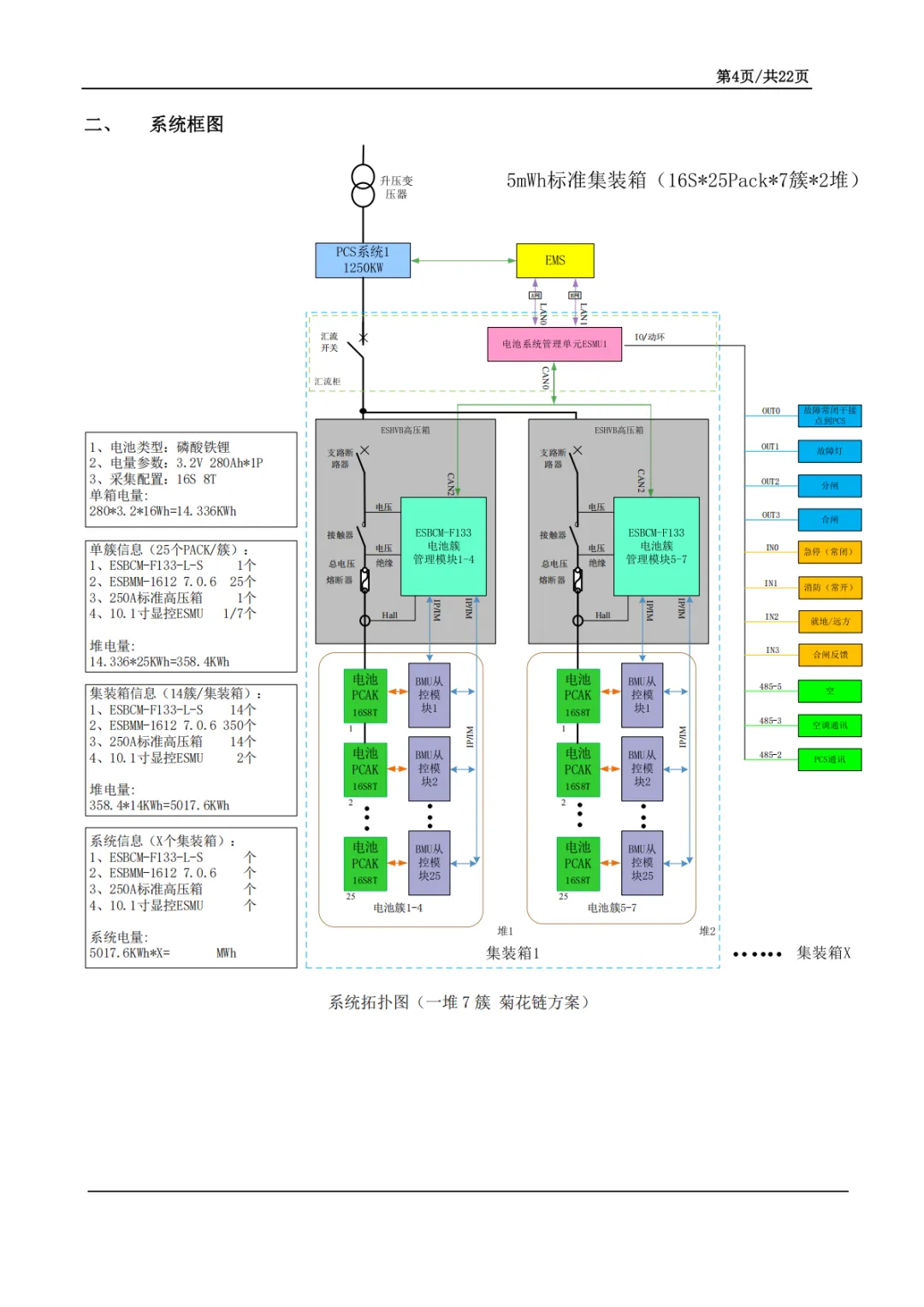

三级 BMS 架构：底层 BMU 从控（ESBMM 系列）采集单体电压与温度，中层 BCM 主控（ESBCM-F133）负责簇级均衡与保护，顶层 ESMU 显控单元统筹堆级调度，与 EMS、PCS 通过 CAN/RS485 / 以太网多协议对接。通信支持菊花链与 CAN 两种拓扑，灵活适配不同项目。

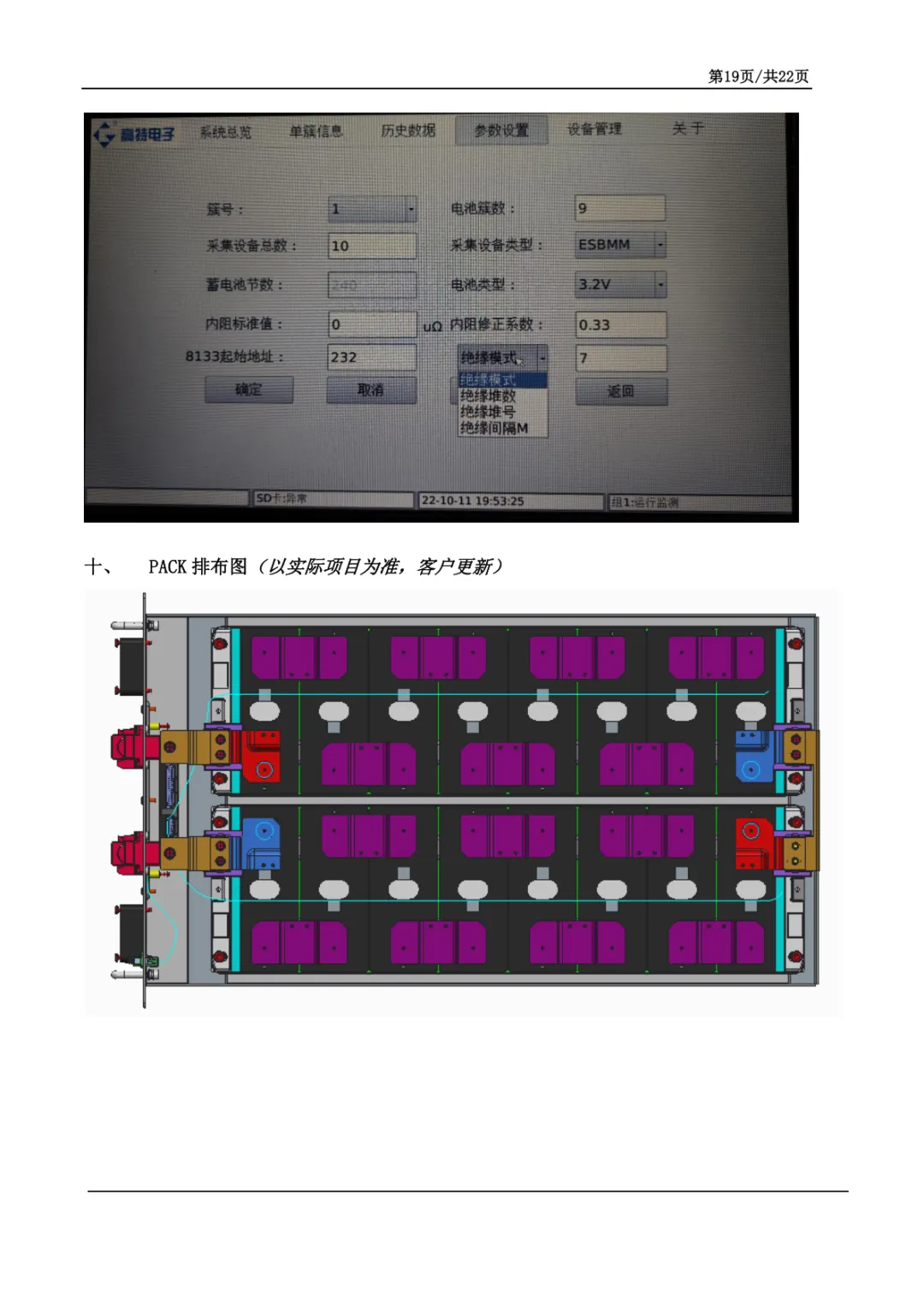

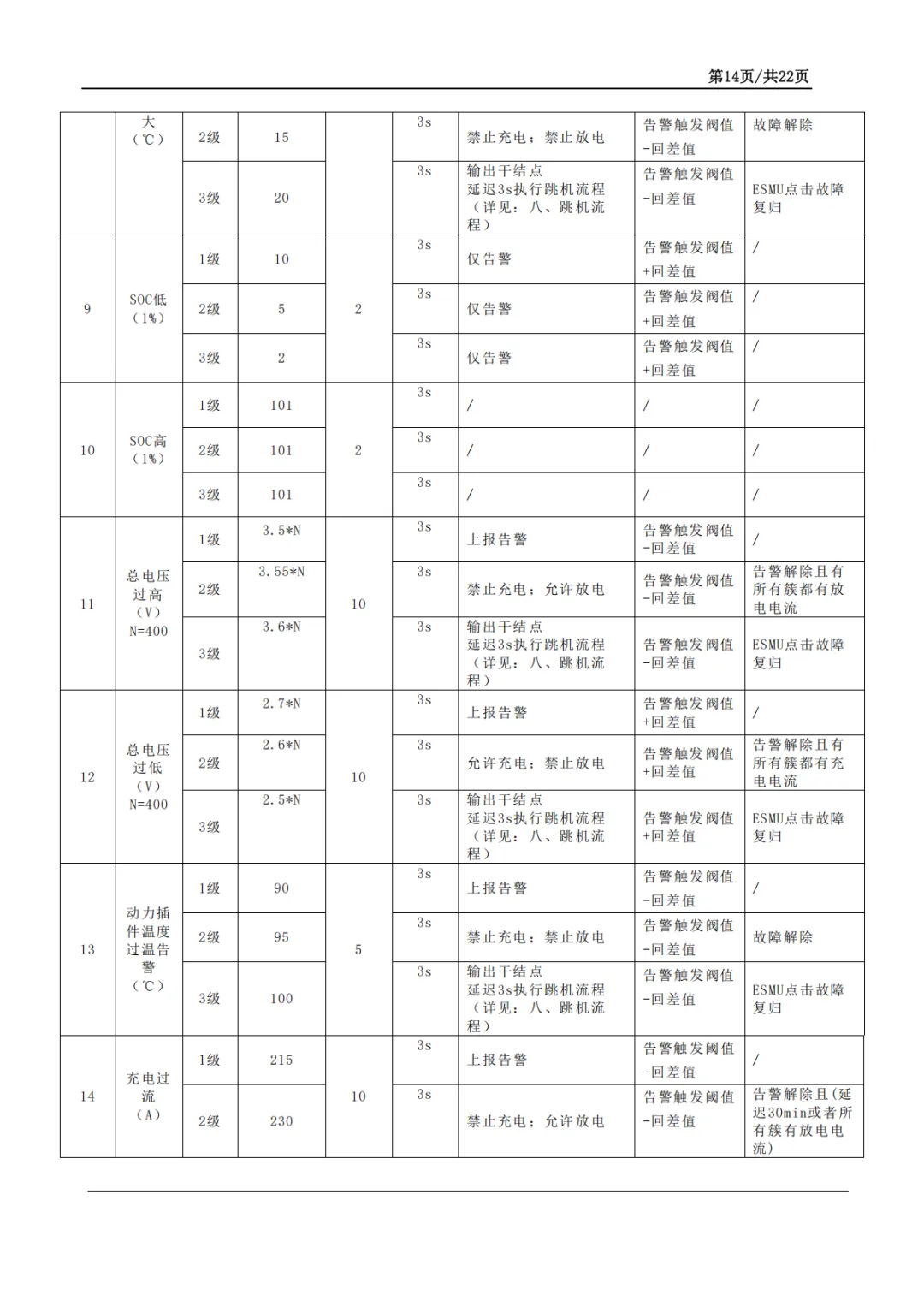

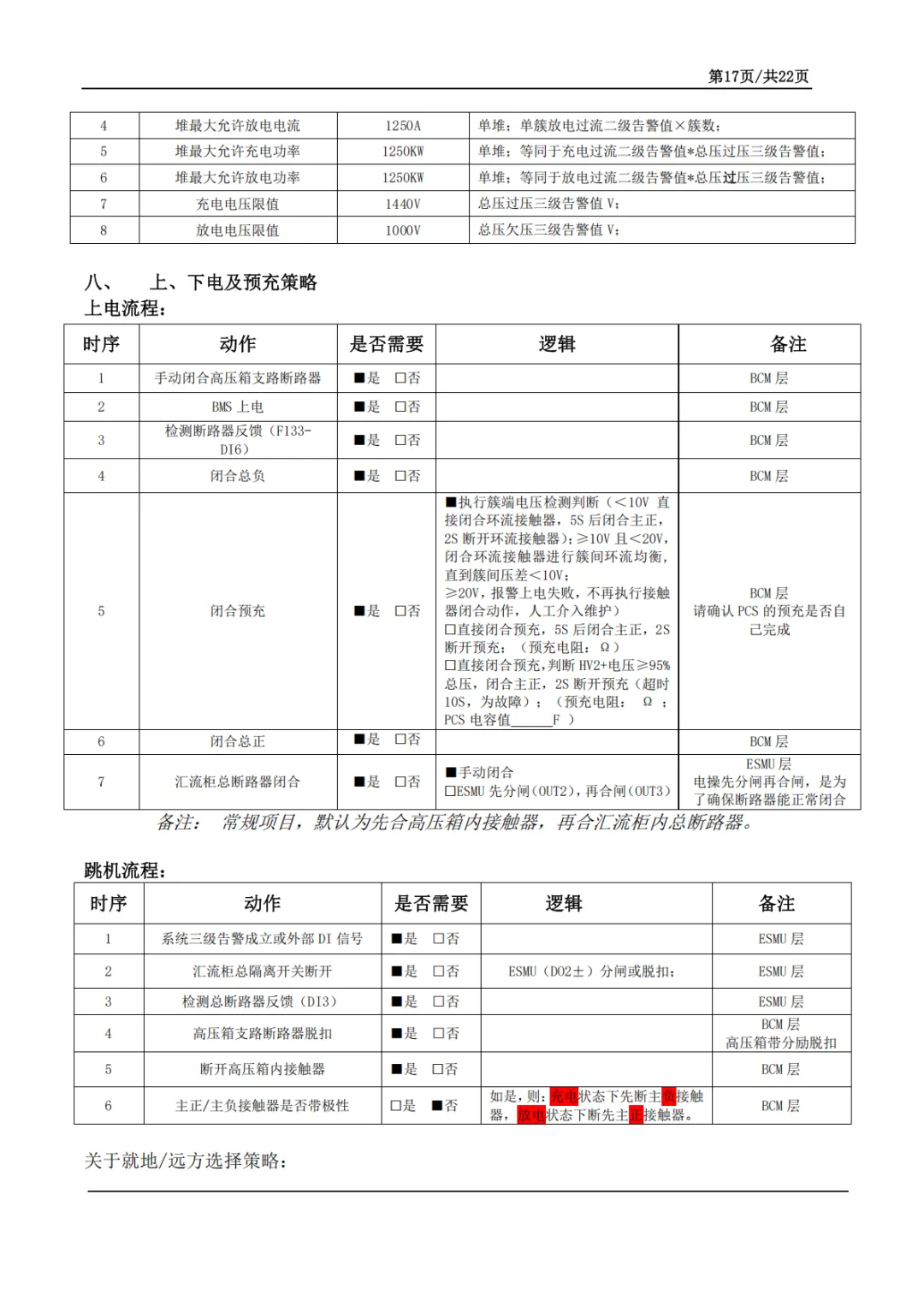

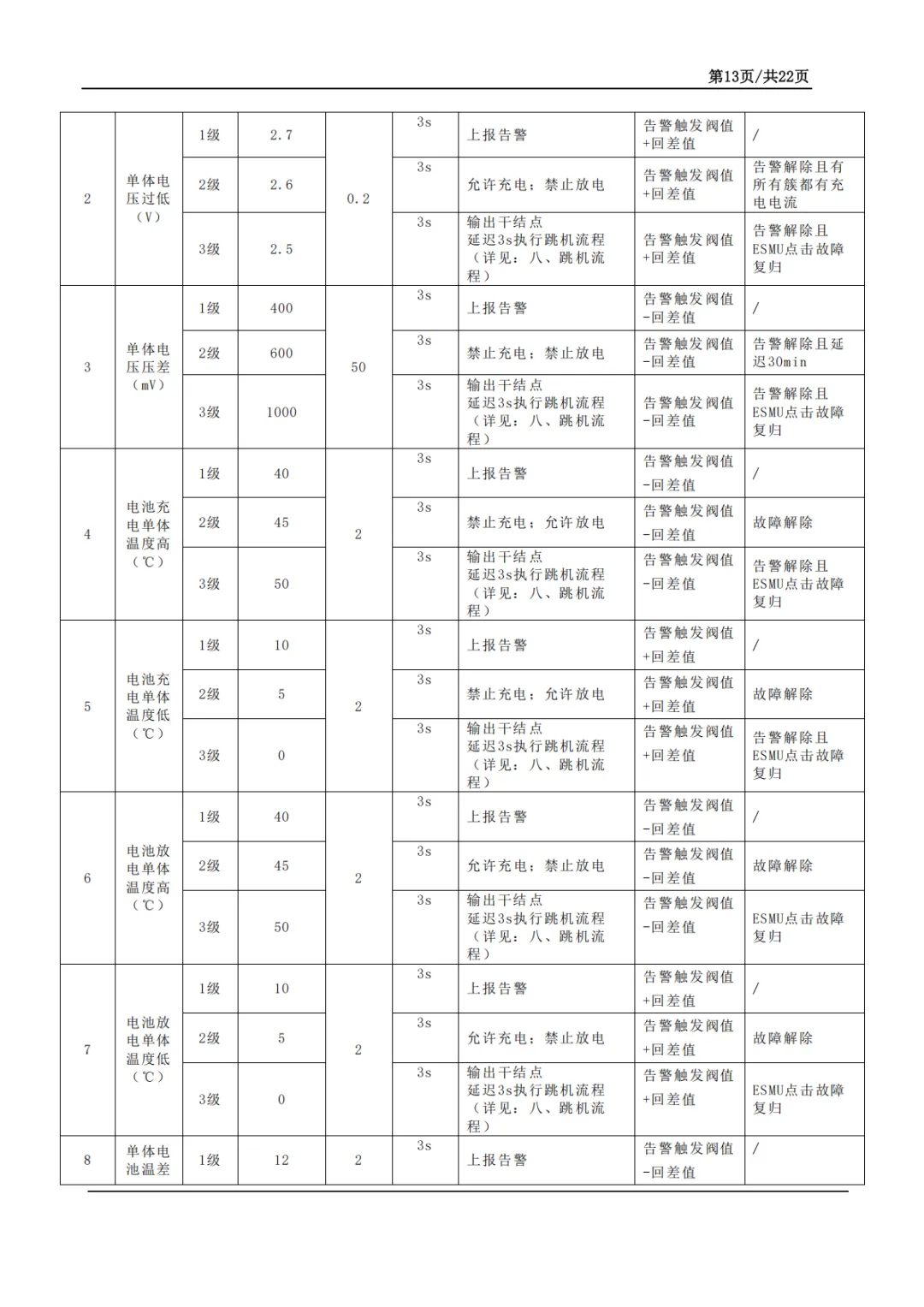

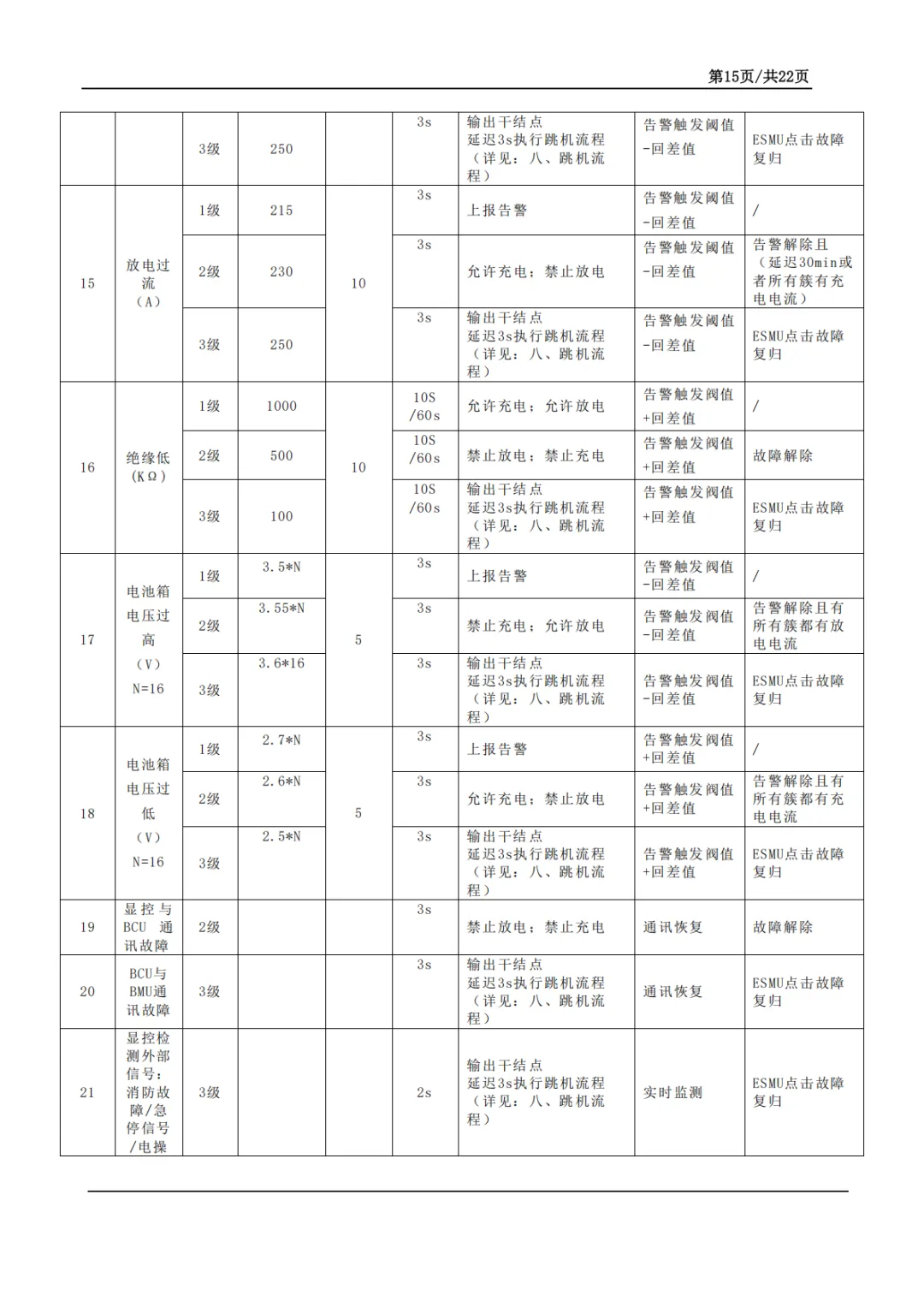

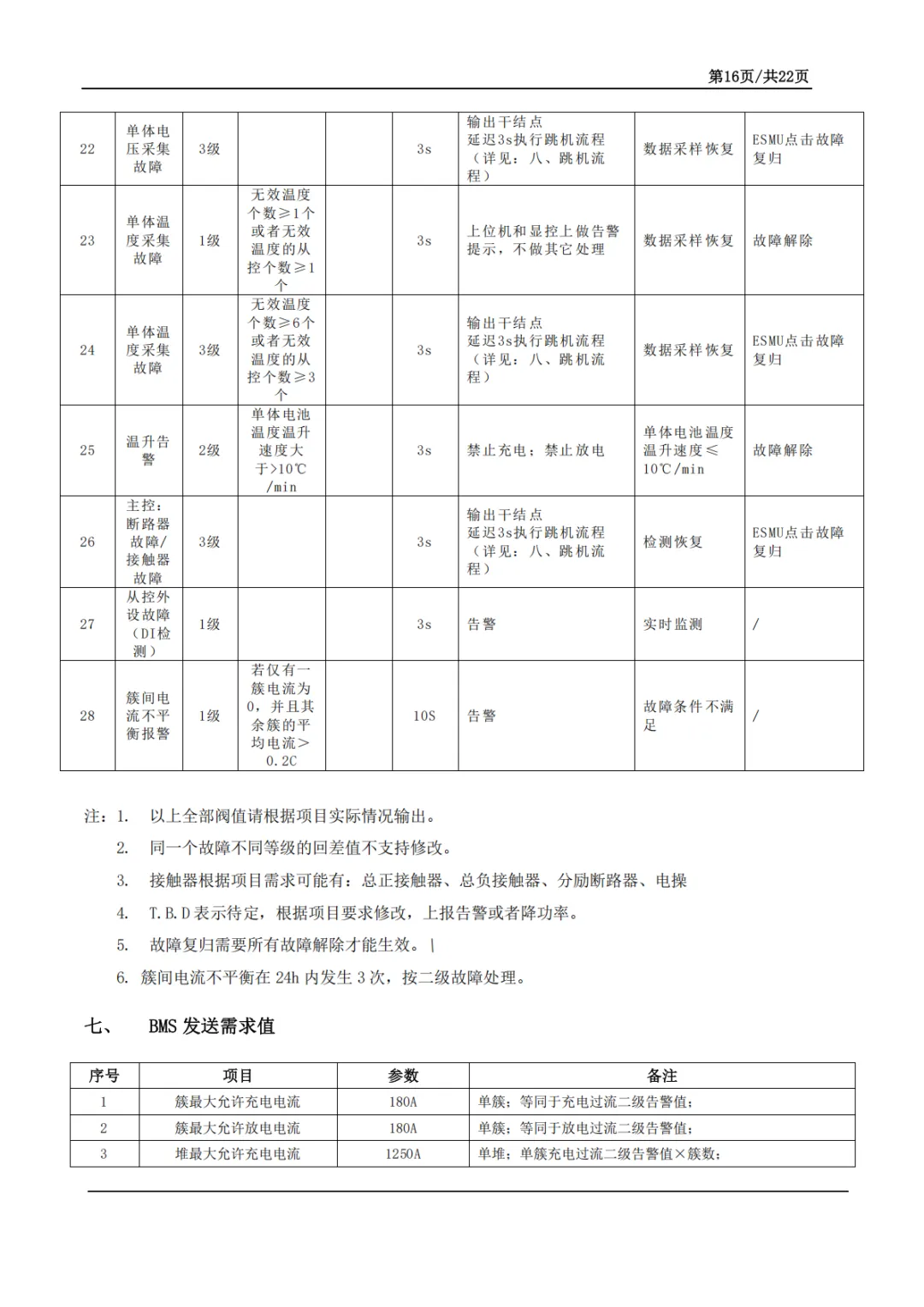

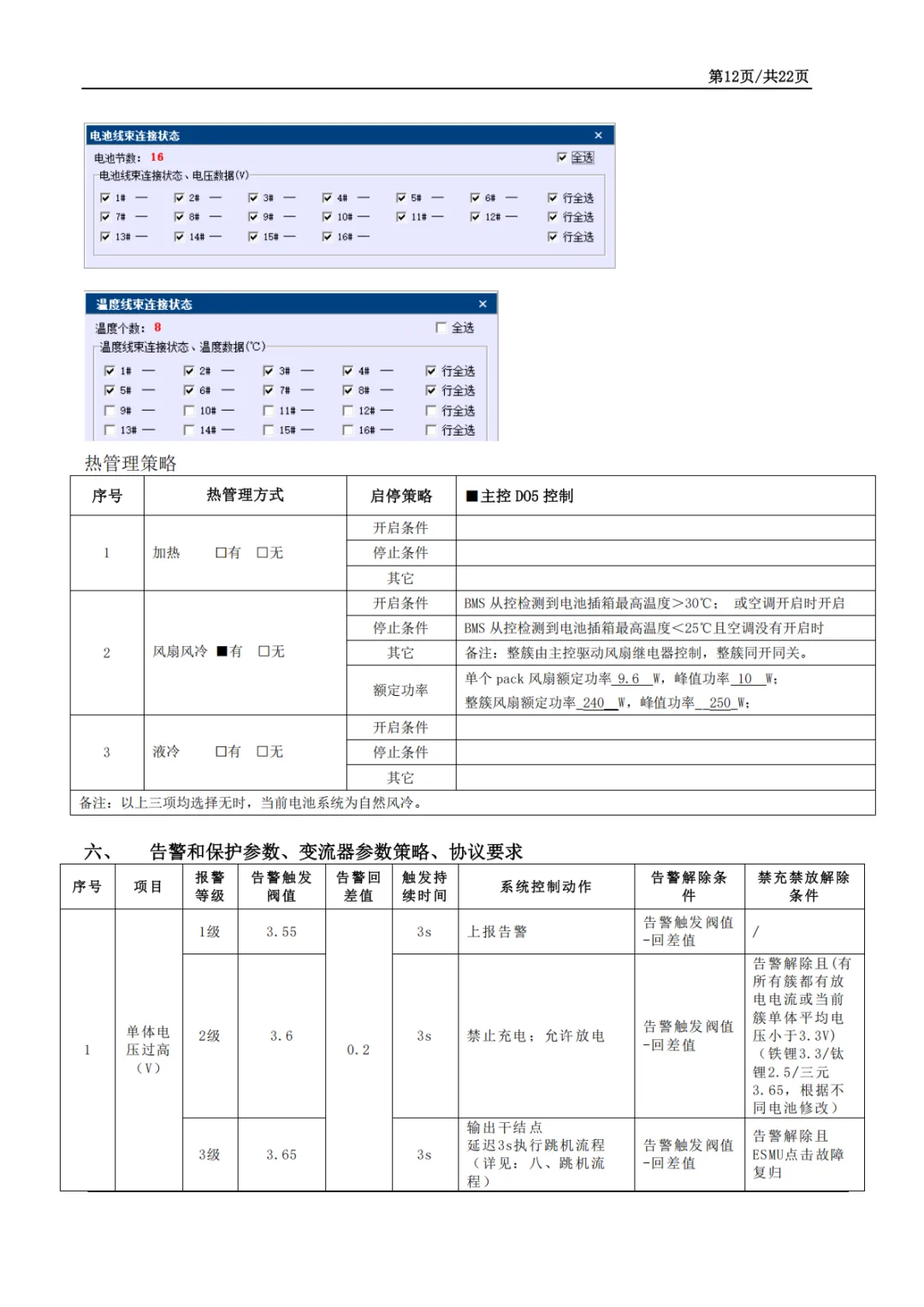

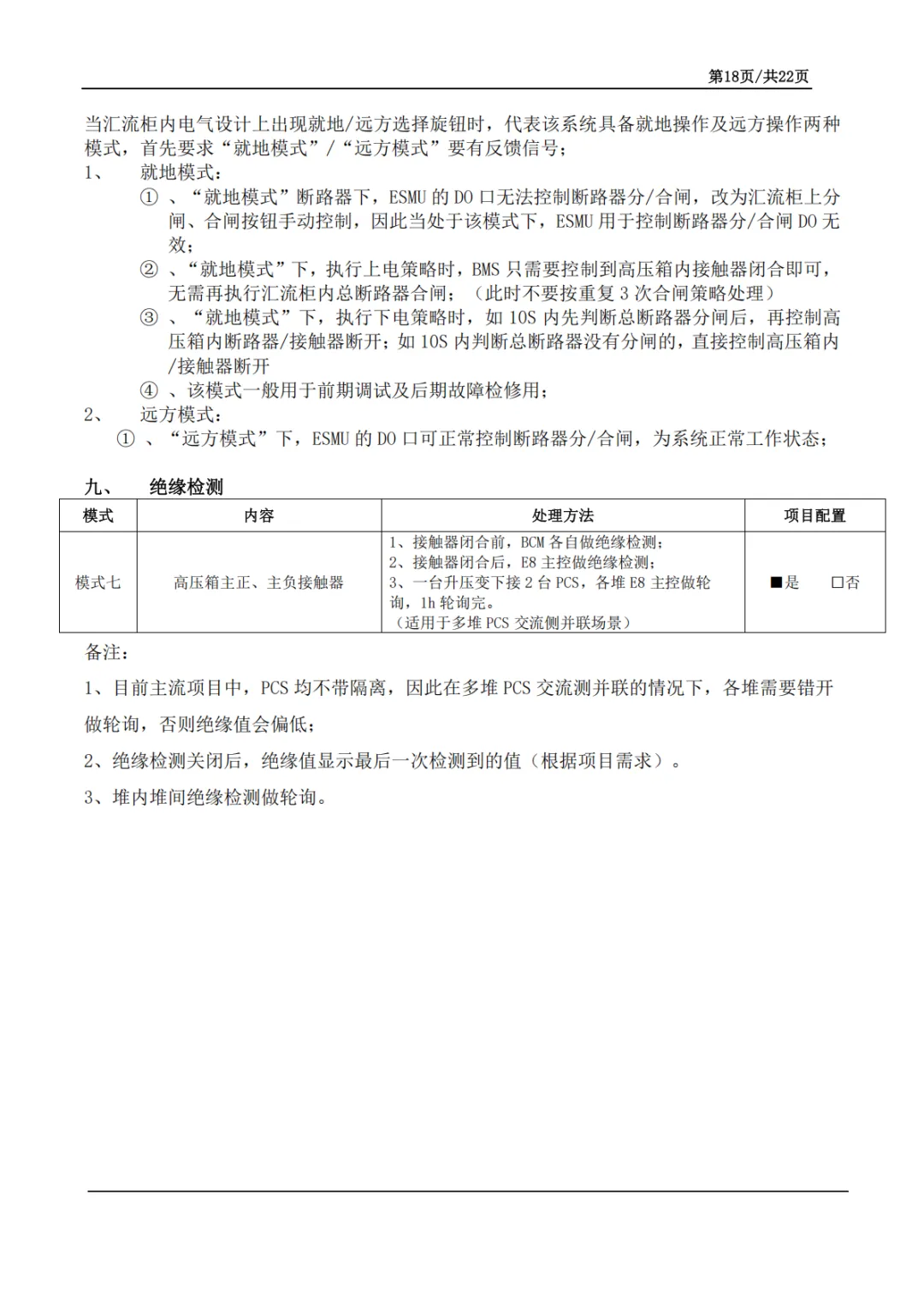

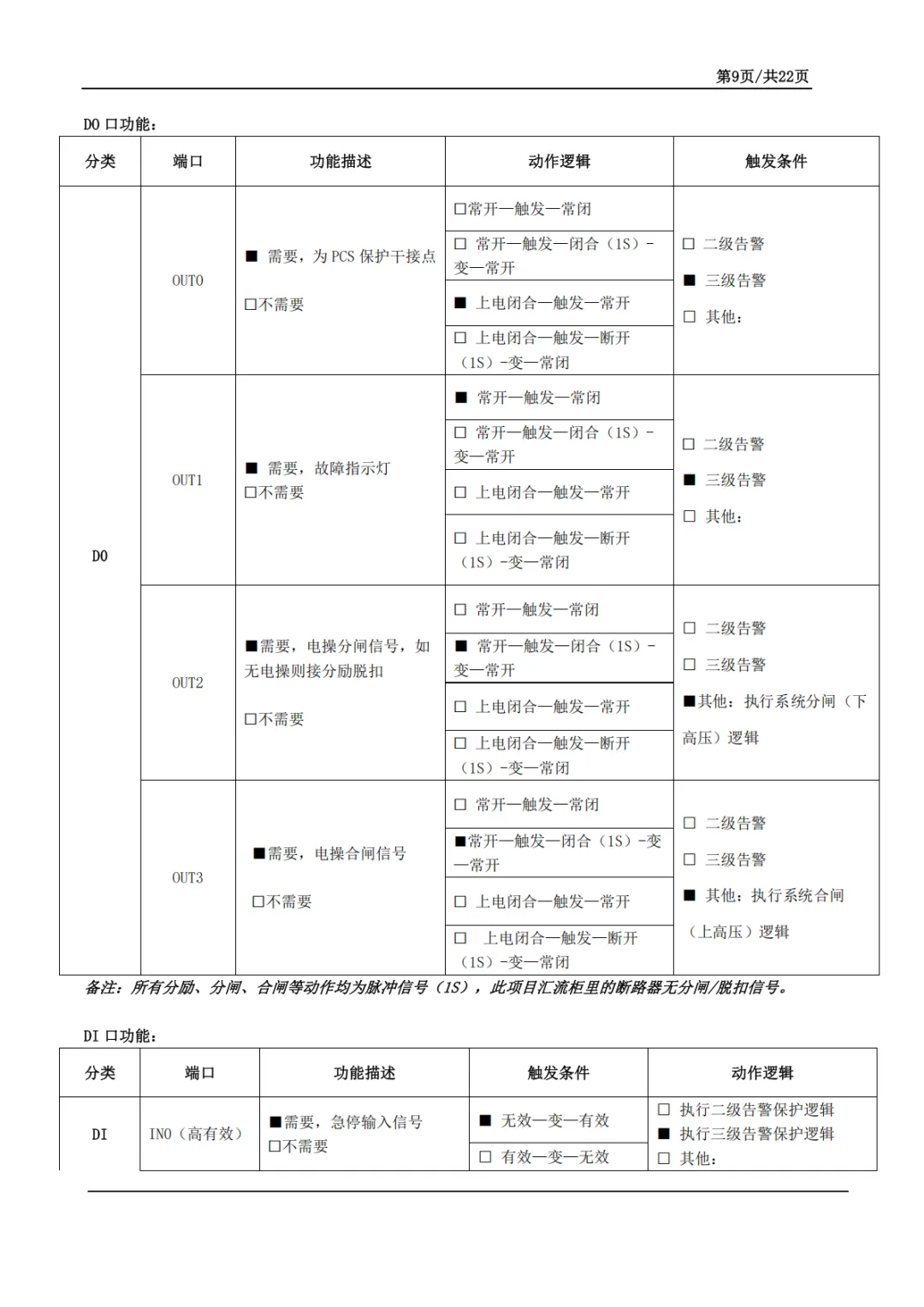

安全保护：覆盖 28 项告警阈值 —— 单体过欠压、温差、SOC、总压、过流、绝缘低、温升等全维度监测，三级响应机制（告警→禁充禁放→3s 延时跳机）层层兜底。配套完整的预充、上下电、跳机流程策略，支持就地 / 远方双模式切换，多 PCS 并联场景下绝缘检测轮询运行。

关键参数：簇级最大充放电流 180A，堆级 1250A，充电电压限值 1440V、放电 1000V，0.5C 额定倍率，单箱配套 2.5MW PCS。

从电芯采集到系统调度，从硬件选型到保护策略，这就是一套商用储能 BMS 的完整交付清单。
