服务器RAS软件开发经验分享——从Linux、BMC与BIOS三个层面谈工程实践(一)

服务器RAS（Reliability可靠性、Availability可用性、Serviceability可维护性）并不是某一个独立软件模块能够实现的能力，而是CPU、内存、PCIe设备、BIOS、BMC、OS等软硬件协同的结果。

一个硬件错误从产生到最终被感知，需要经历硬件检测、固件采集、错误上报、系统处理、带外记录、故障定位等多个环节。做好RAS开发，除了理解具体的错误处理机制，还要建立端到端故障处理思维。

从软件角度来看，服务器RAS通常由BIOS、BMC、Linux内核及驱动这三个部件承载：BIOS负责底层硬件初始化及错误能力配置，BMC负责带外监控、故障记录和运维管理，Linux内核及驱动负责运行阶段的错误处理、隔离与恢复。

二、硬件能力是前提

1.硬件能力是RAS 的基础前提：只有硬件原生具备对应的检测机制，上层软件才能基于该能力实现错误处理。

举例：

CPU MCA（Machine Check Architecture）：处理器通过 Machine Check Bank 等机制记录 CPU Core、Cache、内存层次及片间互连相关硬件错误，并可通过 Machine Check Exception 等机制通知OS；Linux等OS在内核 RAS 框架基础上完成错误解析、日志记录以及后续恢复处理

内存ECC：内存子系统需要具备 ECC 检错、纠错能力，内存控制器才能检测并记录 CE（Corrected Error）、UE/UCE（Uncorrected Error）等事件，随后由BIOS和 OS RAS 框架进行处理。

PCIe AER（Advanced Error Reporting）：PCIe Root Port、Switch Port、Endpoint 需要支持 PCIe错误检测和上报能力，平台才能完成 Correctable、Uncorrectable Non-Fatal、Uncorrectable Fatal 等错误的记录、上报与恢复。

热插拔、冗余电源、RAID：能力上限同样取决于硬件架构。

故障隔离/降级运行：硬件提供错误检测、隔离或冗余机制后，BIOS、BMC、OS才能决策恢复策略和降级策略。

2.CPU、芯片组、PCIe 设备的硬件 RAS 能力细节，可查阅 Intel、AMD 等芯片厂商官方文档：

比如：Intel的Software Developer Manual：

AMD的System Programming Manual：

三、BIOS层：硬件RAS能力配置与错误交接

CPU、内存等硬件的RAS能力是否开启、如何配置、如何暴露给OS，很大程度上由BIOS决定。

1．BIOS要正确配置硬件RAS能力

服务器启动过程中，BIOS需要完成CPU、内存、PCIe等设备初始化，同时配置大量RAS相关参数，例如ECC开关、各类错误上报机制、设备热插拔、CPU Core 隔离等。如果 BIOS 配置不当，操作系统将无法使用硬件 RAS 能力。

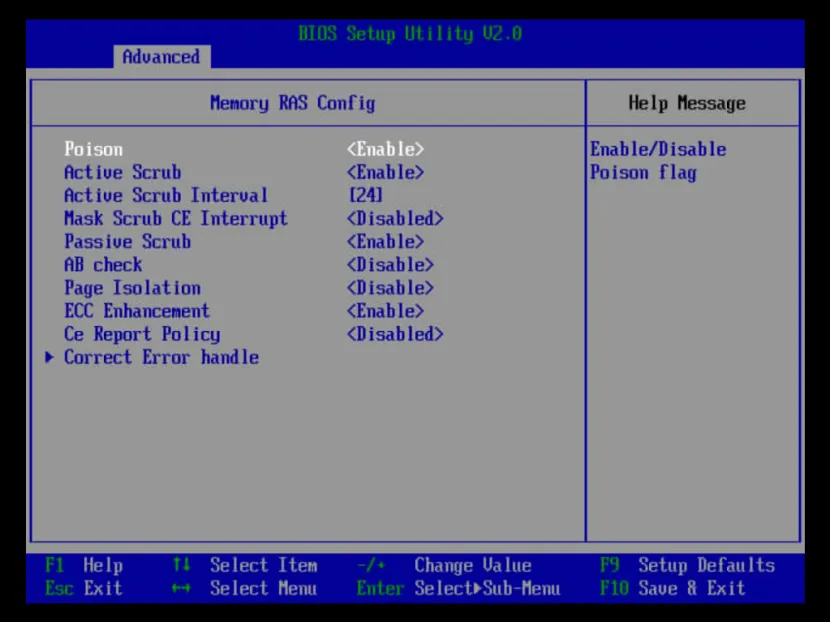

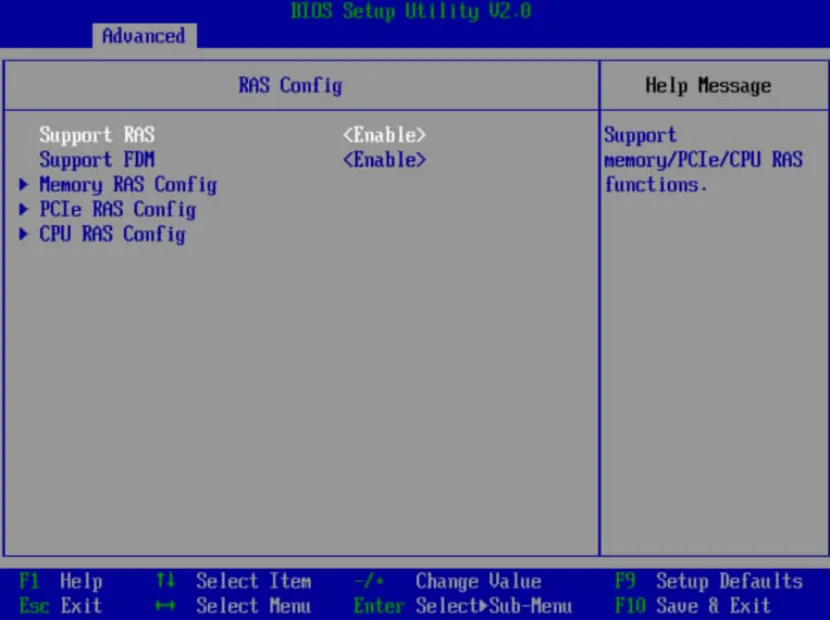

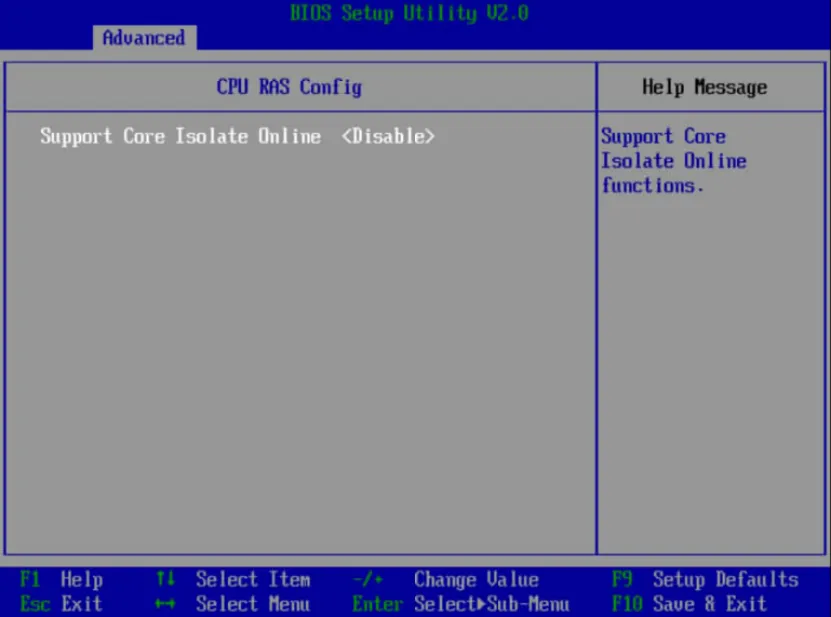

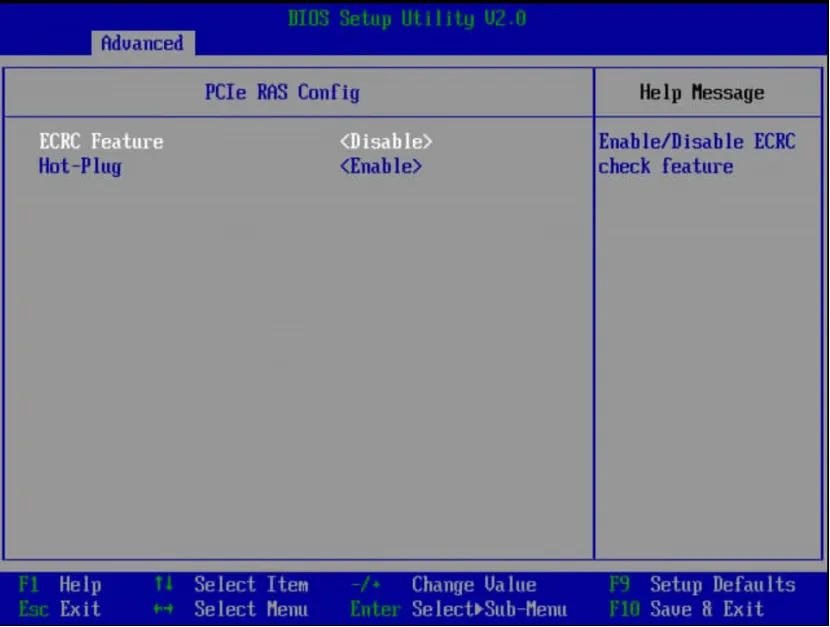

下图是Taishan服务器的BIOS RAS配置图，读者可以参考：

2．BIOS与OS之间的关键接口：ACPI

硬件错误上报高度依赖ACPI APEI（ACPI Platform Error Interface）相关数据表及接口。

典型运行期处理链路为：

CPU、内存控制器或芯片组检测到硬件错误后，平台硬件/固件生成符合CPER（Common Platform Error Record）格式的错误记录；

BIOS 通过 HEST（Hardware Error Source Table）描述系统内所有错误源，其中GHES（Generic Hardware Error Source）定义通用硬件错误源的状态区域及NMI、SCI 等通知机制；

Linux APEI/GHES 驱动收到通知后，读取并解析CPER 错误记录，再交由相应 RAS 子系统进行日志记录、故障恢复或隔离处理。

ERST（Error Record Serialization Table）：主要定义平台错误记录的持久化访问机制，供操作系统读取、写入、清除平台侧持久化错误记录；

BERT（Boot Error Record Table）：向OS描述Boot Error Region，使 OS 在启动后能够获取平台在启动阶段或 OS 尚不具备正常错误接收能力时保存的错误信息。

若HEST/GHES 内的错误状态地址、错误源类型或通知方式配置异常，即便即便内存控制器已经检测到 ECC 可纠正错误，也会因为 GHES 通知链路未正确建立，造成 Linux 收不到硬件错误，形成静默失效。

若ERST 配置异常，则平台持久化错误记录无法正常读取、写入或清除。

若BERT 指向的 Boot Error Region 或内部 CPER 数据结构不符合规范，即使 Linux 识别到启动错误记录，也无法正确解析 Section Type、Error Severity、FRU 信息以及具体硬件位置，影响 Memory、Processor、Cache、PCIe 等故障源定位。

3．启动阶段故障处理

服务器上电、POST 和 BIOS初始化阶段也会发生硬件故障，例如DIMM 初始化或 Memory Training 失败、CPU 初始化失败、PCIe Link Training 失败、PCIe 设备枚举异常等。

此时Linux 尚未启动，GHES 等运行期错误通知机制还未就绪，无法依靠Linux 实时接收和记录这些故障。

例如：BIOS 在 Memory Training 阶段发现某条DIMM 无法正常完成训练。

此时怎么办呢？

BIOS可以根据内存控制器返回的错误状态以及CPU、Channel、DIMM Slot的拓扑信息，将故障定位到具体FRU，如 CPU0 / Channel 2 / DIMM A2。

然后，BIOS 可以将能够使用标准 CPER Section 表达的错误组织为 CPER 错误记录，并写入 Boot Error Region，通过 ACPI BERT 将该区域提供给后续启动的 OS；对于平台特有的初始化失败信息，也可采用厂商扩展的错误记录格式。

同时，BIOS还可以通过 IPMI/KCS、Mailbox、共享内存或厂商私有接口，将启动阶段故障信息传递给BMC。BMC 生成 SEL 或其他平台事件记录，并通过Redfish、SNMP 等带外管理接口上报运维管理系统。

如果OS能正常启动，Linux ACPI/APEI 驱动会解析 BERT，读取 BIOS 在 OS 启动之前存入 Boot Error Region 的 CPER 记录，从而获知启动阶段发生的Memory、Processor、PCIe 等硬件错误。

如果故障严重到OS无法启动，例如CPU初始化失败导致系统无法完成POST，或者 Memory Training 失败导致没有可用系统内存，则依靠BMC带外能力保存并上报故障。

4．BIOS RAS开发参考资料

BIOS RAS 开发涉及处理器架构、UEFI、ACPI、PCIe 以及平台定制逻辑，需要结合多份规范与文档。

初学者优先阅读 UEFI Forum 发布的 ACPI Specification，重点掌握 APEI 体系下的 HEST、GHES、BERT、ERST、EINJ 等错误处理机制；结合 UEFI Specification 学习 CPER 标准错误记录格式；通过 UEFI PI Specification 理解 PEI、DXE 等 BIOS 初始化阶段与平台初始化机制。

硬件层面，参考Intel SDM、AMD Processor Programming Reference/Architecture Manual，以及对应处理器 / 平台的 Datasheet、寄存器手册、BIOS Writer's Guide、RAS Feature Guide。

PCIe 相关错误，参考 PCI Express Base Specification 中 AER、DPC、Link 相关章节。

代码实现层面，可阅读TianoCore EDK II 开源 UEFI 项目中 ACPI Table、DXE、SMM、PCIe 模块的参考实现。

在实际服务器项目中，还需要结合OEM/ODM 内部规范，如 BIOS Design Specification、RAS Design Specification、BIOS-BMC Interface Specification 做故障定位。
