管道缺陷标注工具,这款CAD插件让管道检测标注工作变得更简单!
如果你做过管道缺陷检测，一定经历过这些场景：
打开图纸，一根一根管子手动量距离，算里程，一根管500米要点上百次鼠标
标完一段管道，还要打开Excel，把里程、缺陷类型、描述一个一个敲进去
好不容易标完了，领导要统计表，又得对着图纸一条一条数：裂缝几处、腐蚀几处、渗漏几处
数据都在图纸上，人一走，交接就是一场灾难
管道缺陷标注这件工具，技术上不难，但重复劳动太多。
今天，给大家带来一个”给排水管网检测、市政管道普查、雨污分流排查设计“的 AutoCAD 插件

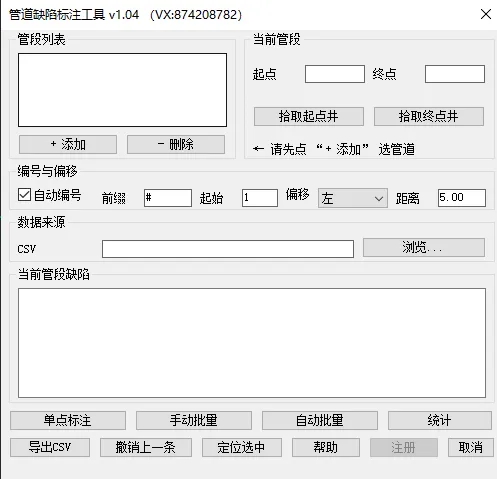

一、工具界面
请在微信客户端打开
二、主要功能
1. 单点标注
在图纸上选择管道缺陷位置，程序自动：
计算该点到管道起点的精确里程
询问缺陷类型（裂缝/变形/腐蚀/渗漏/接口错位/异物/其他）
询问缺陷等级（轻/中/重）
询问描述（自由输入）
自动生成规范的多引线标注，包含编号、井号区间、里程、类型、等级、描述
几秒完成一个缺陷标注，大大提高了标注效率。
2. 批量标注
CSV 里整理好缺陷清单，一键导入，程序自动：
按里程计算每个缺陷在管道上的精确位置
自动偏移到管道一侧（左/右可选，距离可设）
碰撞避让：里程相近的缺陷自动加大偏移，避免标注重叠
保留人工确认选项（手动批量模式）
500米的管道，50个缺陷，一键生成标注。
3. 智能管理
多管段管理：一条管线几十段管段，全部装进一个对话框，随时切换
井号拾取：图上点一下井位文字，自动读入编号（W1、W2、Y3……）
编号自动跳过冲突：删除记录后不会重号
数据随图保存：关掉CAD再打开，数据自动恢复，不用另存文件
一键撤销：记录和图上标注同时删除
4. 统计分析
按缺陷类型、按缺陷等级分别统计，还会自动计算：
总缺陷数
平均密度（处/百米）
按管段汇总
一键导出 CSV 明细表，直接交付。
5. 定位与追溯
缺陷列表里选一行，点击"定位"，视图自动缩放到图上的标注位置。审图、复查、返工，一键找到目标。
6. 帮助
主对话框右下角有"帮助"按钮，包含完整使用说明、CSV 格式等
三、如何获取
关注微信公众号『勘测之家』，点赞+分享+推荐，私信回复"管道标注"获取（注意：关键词要完整）。 如觉得该工具对你有用，可以把机器码放在留言区，免费提供注册码。
如下载链接失效，可在评论区留言。
版权声明：工具仅供个人学习使用，请勿用于商业用途。
© 2026 勘测之家 版权所有
本工具为免费使用。本人非设计人员，使用前请测试。如果你觉得好用，可以在留言区留下的机器码，本人会永久注册码。同时也欢迎分享给身边的同行朋友！使用中遇到问题或改进建议，欢迎在评论区留言交流，我们会持续优化。
