钢筋绑扎如何验收?验收哪些部位?实例说明

验收点一：

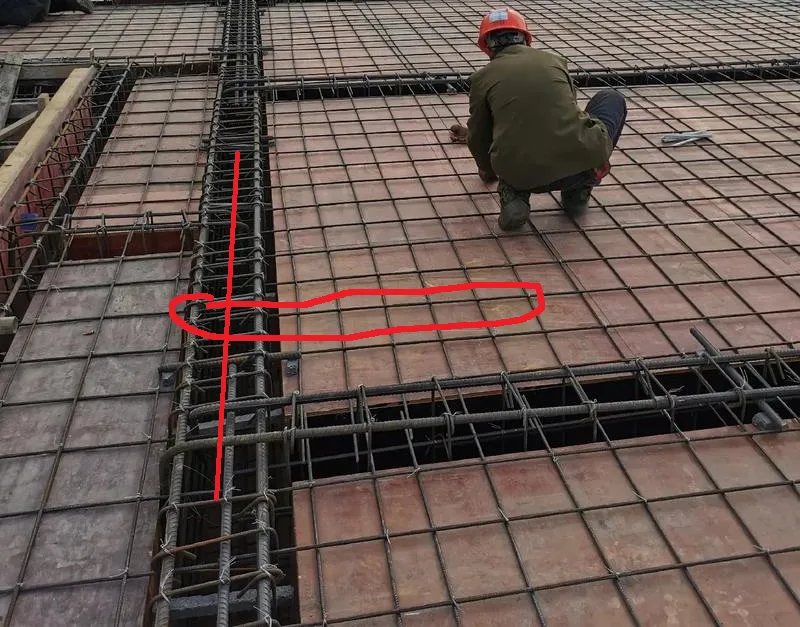

1、上图中红线的楼板钢筋距离梁模板边的距离是5公分。

2、楼板钢筋起步间距，距离梁边5公分，依据来自 混凝土结构工程施工规范GB50666-2011 中 5.4.7 条第5条，但是22G101中2-50页要求距离梁边1/2板筋间距。但是国标是大于图集的，应该按照GB50666执行取5公分。

验收点二：

1、上图中红线楼板钢筋须伸至梁中且大于5倍钢筋直径，依据来自22g101-1中2-50页

验收点三：

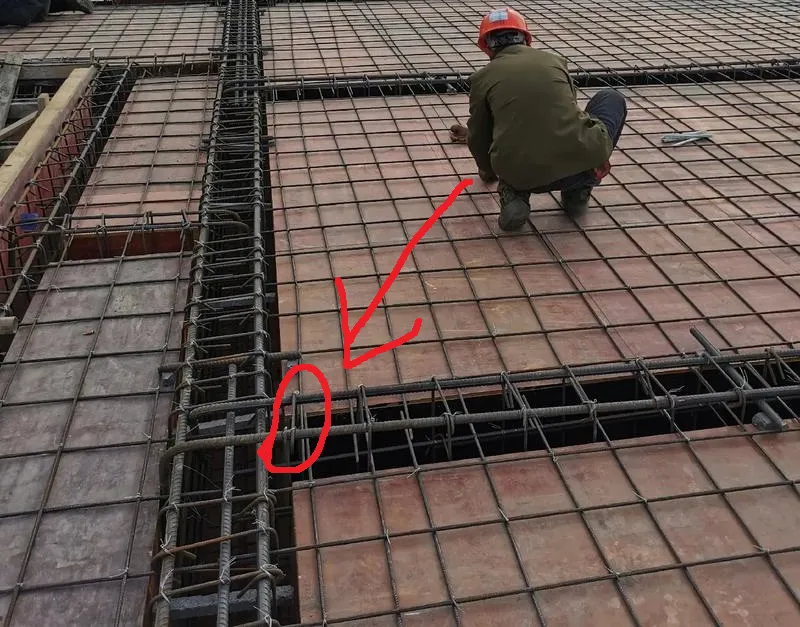

1、上图中红线处的次梁箍筋距离主梁5公分，依据来自混凝土结构工程施工规范G B50666-2011 第 5.4.7 条第5款以及22g101中2-40页附图

验收点四：

1、上图中圈住的次梁主筋宜放置在主梁钢筋内侧，图中一根是正确的做法，一根是错误的做法须整改。上面那个次梁主筋虽在主梁内侧但明显较短。

依据来自 高层建筑混凝土结构技术规程JGJ3-2010第13.7.6条以及18G901-1中2-44页

图中还有一个错误的做法，欢迎评论区指证
