AI芯片载板HDI打样 精准控阻抗 提升信号稳定性
AI芯片载板HDI打样 精准控阻抗 提升信号稳定性

智能压合管理:引入分区加压与分段升温曲线控制,适应不同厚度和材料属性的变化,进一步增强多层结构下的电气性能与机械强度。全流程品质管理:从原材料选择到成品出库,每个环节都经过严格的质量检测,包括AOI光学检测与X-Ray透视检测等,确保每一片出厂的PCB都能达到最高标准。
行业/采购/交付难题
随着AI技术的迅猛发展,AI芯片对数据处理能力的要求越来越高。这不仅体现在计算性能上,还要求电路板具备卓越的数据传输速率、低损耗特性以及可靠的散热管理能力,以确保长时间稳定运行。特别是在使用高密度互连(HDI)技术的载板时,如何实现精准的阻抗控制,保持良好的信号完整性,成为众多企业和工程师面临的重大挑战。
技术能力或工艺优势
面对这些高标准需求,[创盈电路]凭借多年深耕于高端PCB领域的经验和技术积累,提供了一套专为AI芯片载板定制的专业解决方案:

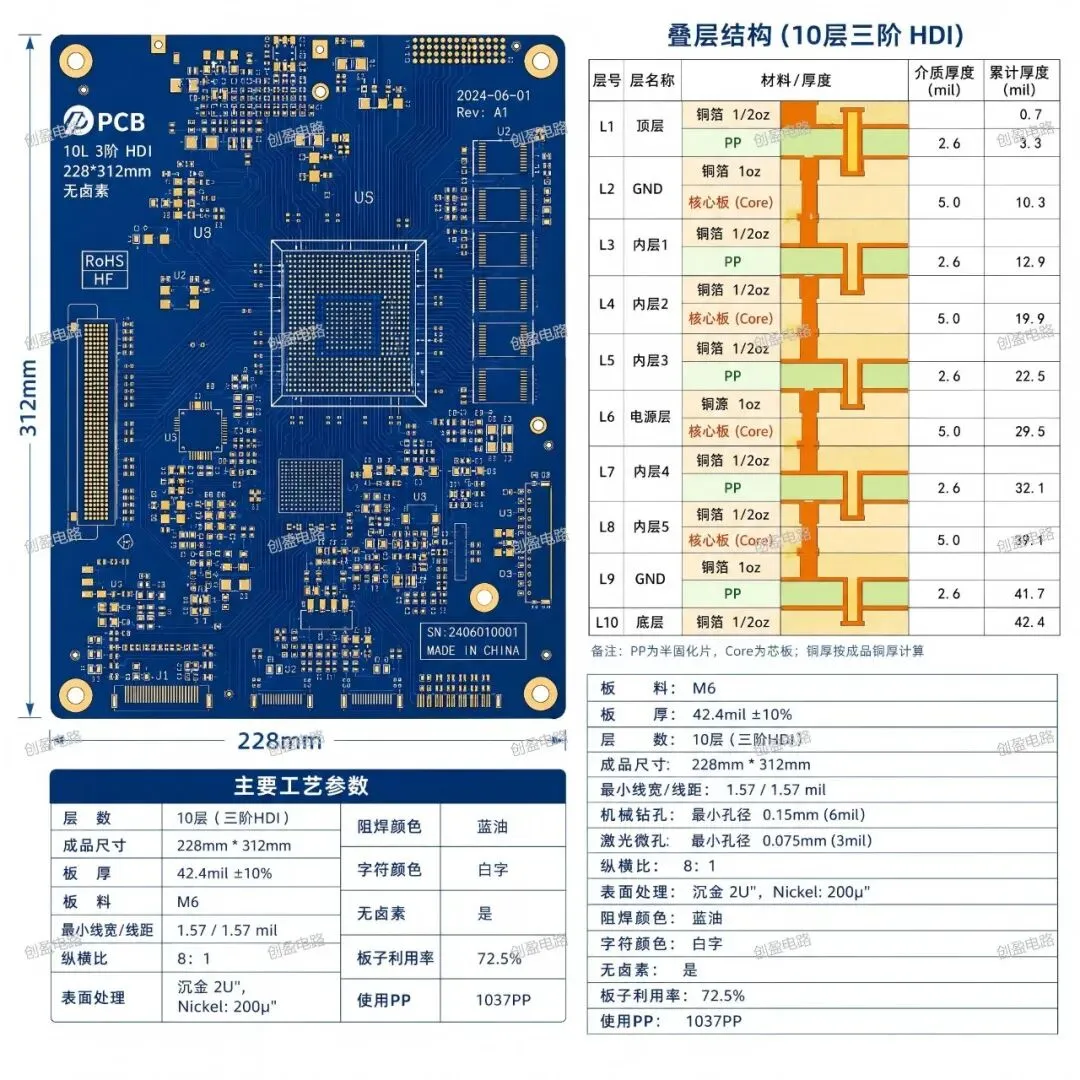

先进的激光钻孔技术:采用CO₂与UV激光复合系统,最小孔径可达75μm,支持三级HDI及更高级别设计需求。精密的阻抗控制:通过先进的阻抗计算软件进行仿真分析,并结合高频材料如罗杰斯4350B的应用,能够实现±5%误差范围内的高精度阻抗匹配,确保数据流畅通无阻。优化叠层方案:基于不同应用场景进行模拟分析,提前验证压合后的稳定性,防止分层翘曲现象发生,提高产品的整体可靠性。

案例、客户
一家专注于开发下一代AI计算平台的企业,在寻找一款适合其最新GPU主板的一阶HDI板时遇到了诸多困难。该产品不仅需要支持高速信号传输,还要在有限的空间内集成多个功能模块。多家供应商尝试后均未能完全满足其所有技术规格要求。最终,[创盈电路]凭借上述提到的核心技术和丰富的项目经验,成功解决了尺寸上的局限性,同时实现了精确的阻抗控制与优异的热管理性能。此案例再次证明了我们在解决复杂设计问题方面的专业能力和快速响应速度。
咨询/定制/打样
如果您正在寻求一种既能满足高性能需求又能保证可靠性的AI芯片载板HDI解决方案,那么[创盈电路]将是您的理想选择。无论是标准产品还是特殊定制需求,我们都将竭诚为您提供最优质的服务和支持。欢迎随时联系我们,开启一段充满信任与成功的合作旅程。
