别再熬夜画技术路线图了!这个 AI 工具几分钟就能搞定

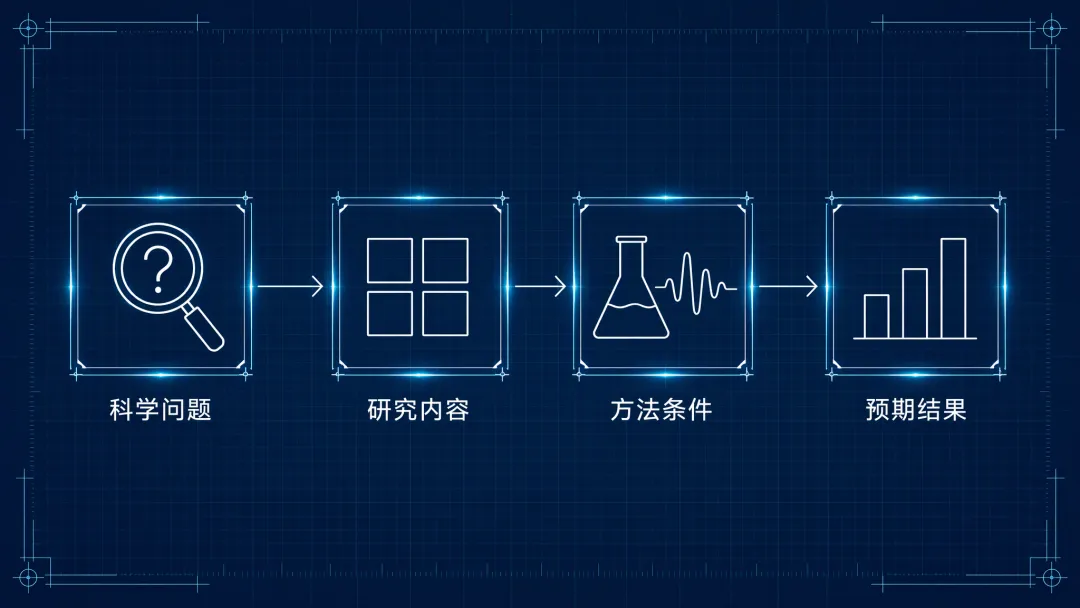

FIG.01 ｜ 一条链：科学问题 → 研究内容 → 方法与条件 → 预期结果

— ◆ —

有科研辅导机构发过一篇讲“技术路线这部分评审人想看什么”的文章，里面把国自然评审的核心关注点概括成一句大白话：能不能做出来。具体展开就是两件事。

第一件是逻辑闭环。原文的说法是“你的技术路线是否能自然地回答你的科学问题”，以及有没有“关键环节缺失，导致整个研究链条断裂”。换句话说，图上每一个模块，都要能顺理成章地接到你提出的那个科学问题上，中间不能有一段是凭空冒出来的。

第二件是可行。方法与条件跟不跟得上，时间和资源够不够。同一篇文章举的例子是：一个研究计划如果要在 3 年内完成一个大规模临床实验，这种时间安排不现实的方案“评审人会直接给低分”。

判断标准很简单，你可以现在就试：把研究内容写成三到四句话，每句话都用同一个句式——

如果每一句都读得通，你的路线图骨架其实已经有了，画图只是把这几句话摆开。如果某一句读不通，那才是要花时间的地方。

— ◆ —

坑①

把路线图画成“万能模板”

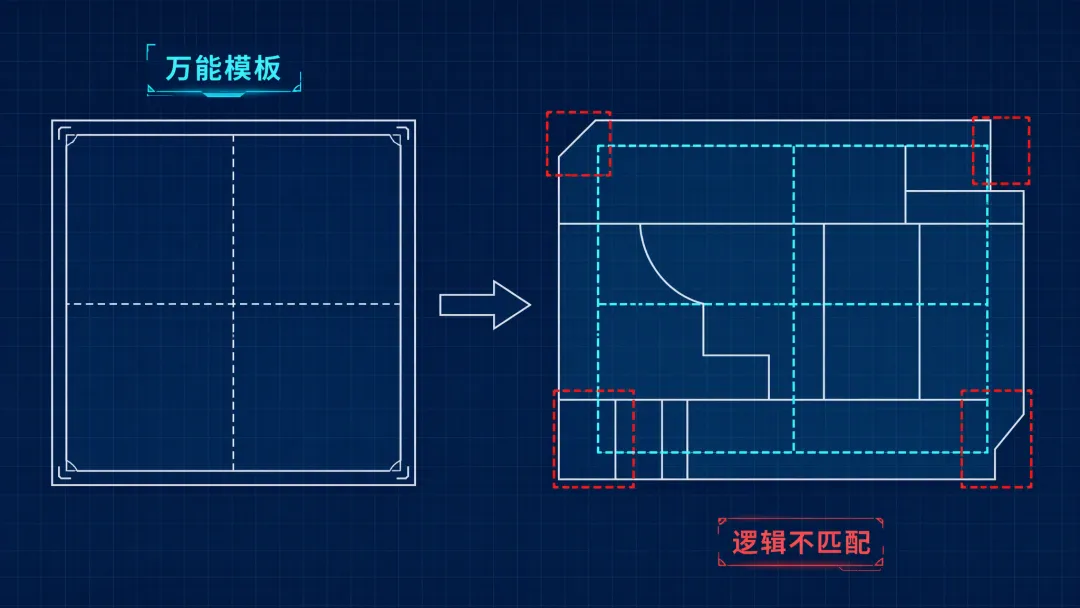

网上流传的模板，能借用的是版式和配色：怎么分区、用什么主色调、标题放哪、结论条收在什么地方。直接套用框架的问题是，别人的模块划分是按别人的研究逻辑切的，套到你的课题上就成了“穿着别人的鞋走自己的路”。

判断标准：把所有模块名换成假的（A 模块、B 模块），如果整张图的骨架居然还成立，说明你画的是模板，不是课题。

改法：先在纯文本里写出你的模块划分和每个模块对应的方法，确认逻辑之后再进画图工具。顺序反过来，就会被模板牵着走。

坑②

陷入“技术堆砌”

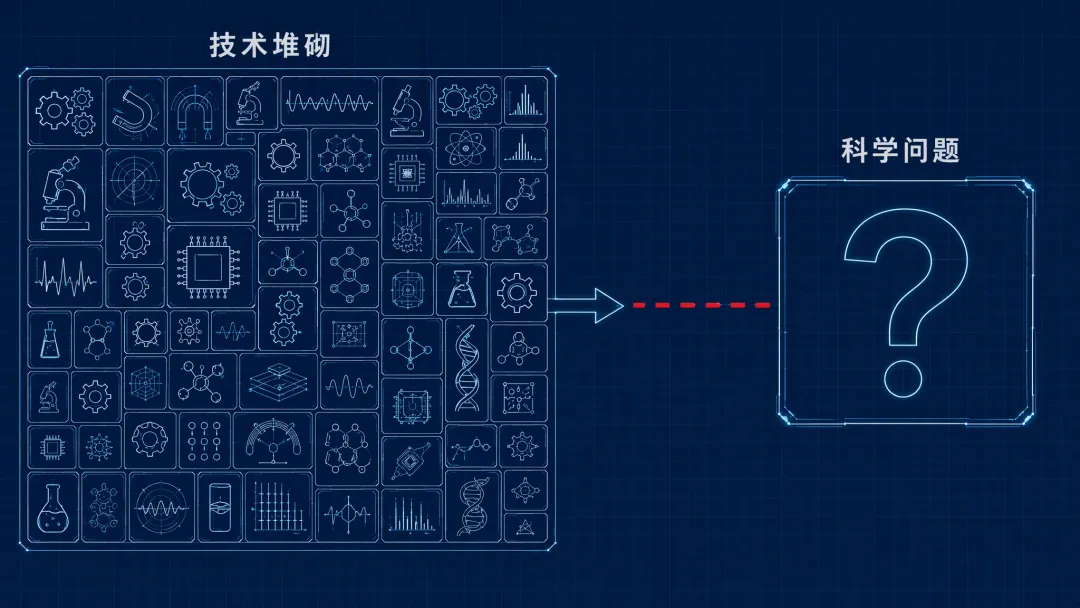

一屏里堆满各种先进表征和计算手段，看着很热闹，但看不出哪个技术是为哪个科学问题服务的。有一份国自然标书系列讲座的整理稿提到，图上的路线应该能自然地回答科学问题，并且“研究内容与立项依据要形成逻辑闭环”。

判断标准：逐个模块套用上面那个句式，读成“为了回答 X，我们用 Y”。读不通的模块，就是堆上去的。

改法：注意，这里要改的不一定是“删掉技术”，很多时候只是分组和顺序的问题——技术本身没问题，但你按方法类别罗列，而不是按科学问题归类，读者就接不上。先重排，再考虑删减。

坑③

图里塞进全部细节

评审要的是骨架，不是说明书。图是给人一眼看结构的，如果图上每一格都塞满参数、条件、仪器型号，看的人反而找不到抓手。

至于数量，可以参考下面这些经验区间（注意是经验，不是规定）：

按研究方案的模块分成 3-4 张子图、与正文研究内容一一对应——这是上述讲座整理稿里的建议；

若以科学问题为主线，那份整理稿提到可以把 3-4 个关键科学问题 解构成 10-20 个小科学问题，用它们来组织图上的节点；

网上流传的“核心节点 20 个以内、模块 3-5 个”也是同类经验口径。不同项目类型差别很大：偏实验的项目模块多一些，偏理论或大工程的项目往往更少。

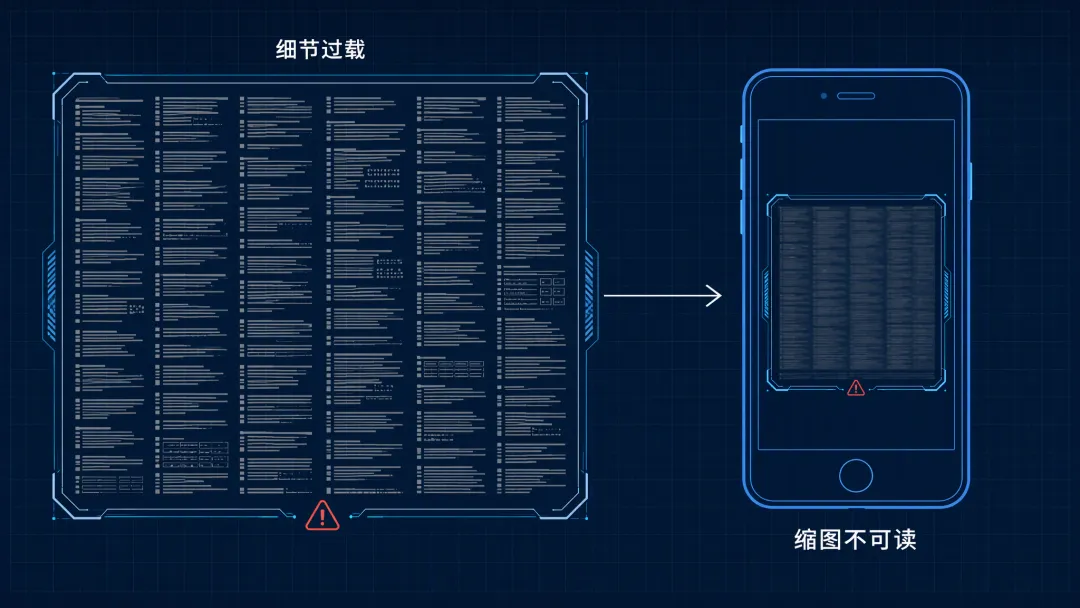

判断标准：把图缩到手机屏幕大小，如果节点文字已经看不清了，说明信息密度超了。

改法：细节移到正文和附图里，图上只留“看得懂的逻辑”。判断依据仍然回到那句话——每个模块能不能读成“为了回答 X，我们用 Y”。

坑④

图和文对不上

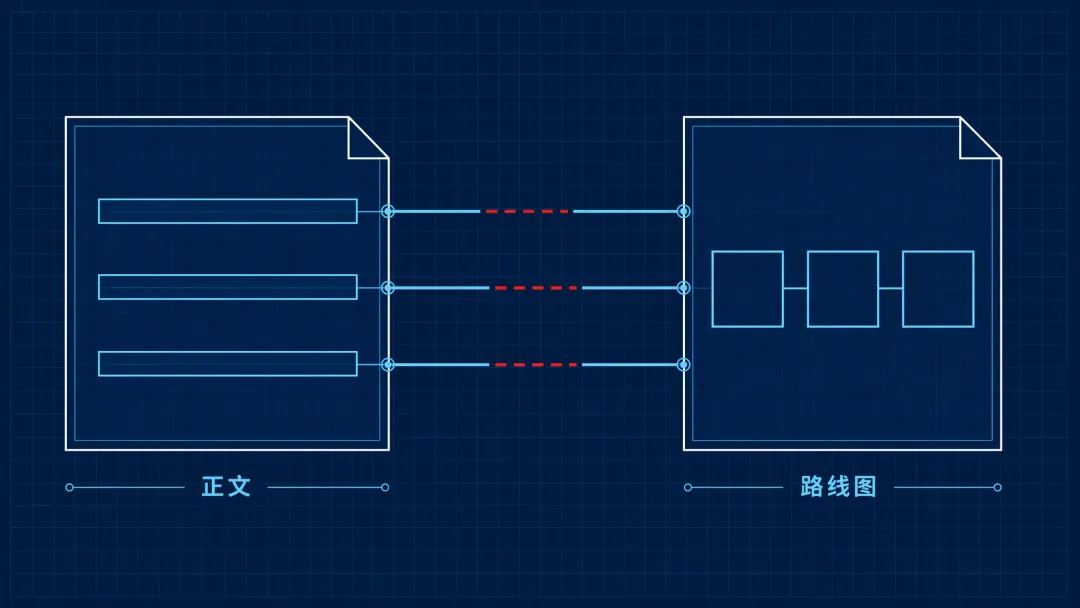

这一条杀伤力最大，因为评审是图文对照读的。路线图里的模块划分、阶段名称、关键方法，必须与申请书正文的研究内容一一对应。图和文不一致，直接引发的疑问是：这个人对自己的方案到底清不清楚。

判断标准：把图上的模块名和正文里研究内容的小标题并排抄到一张纸上，逐字比对。

改法：不只比顺序，也比用词。正文写“原位表征”，图上写“在线监测”，在评审眼里就是两个东西。同一件事，全文用同一个叫法。

坑⑤

忽略风险预案

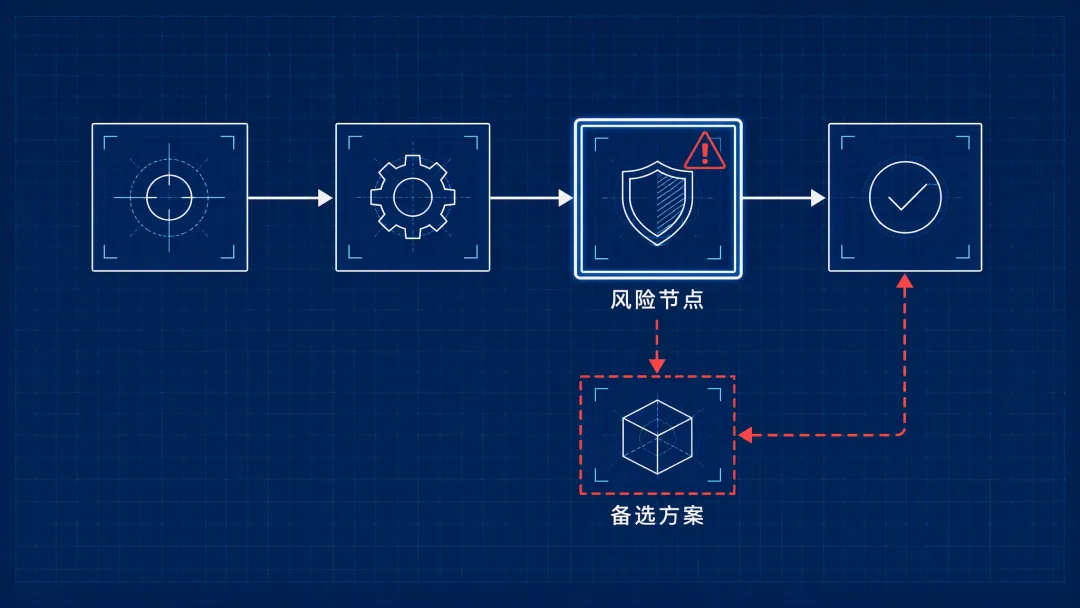

技术路线图应当标注关键节点的风险点与备选方案。这一条最容易被跳过，因为它看起来不像“画图”的事——但其实它恰恰是评审最想看到的部分：不只看你说你能做，还看你有没有想过做不成怎么办。

判断标准：图里最不确定的那个节点，有没有跟着一条“如果不行就换 B”的分支。

改法：不用面面俱到，给一到两个真正关键的节点加虚线分支，写清触发条件和备选路径，并在正文对应位置补一句。数量和正文能对上，就比空着强。

— ◆ —

参考图 01

参考图 02

参考图 03

参考图 04

参考图 05

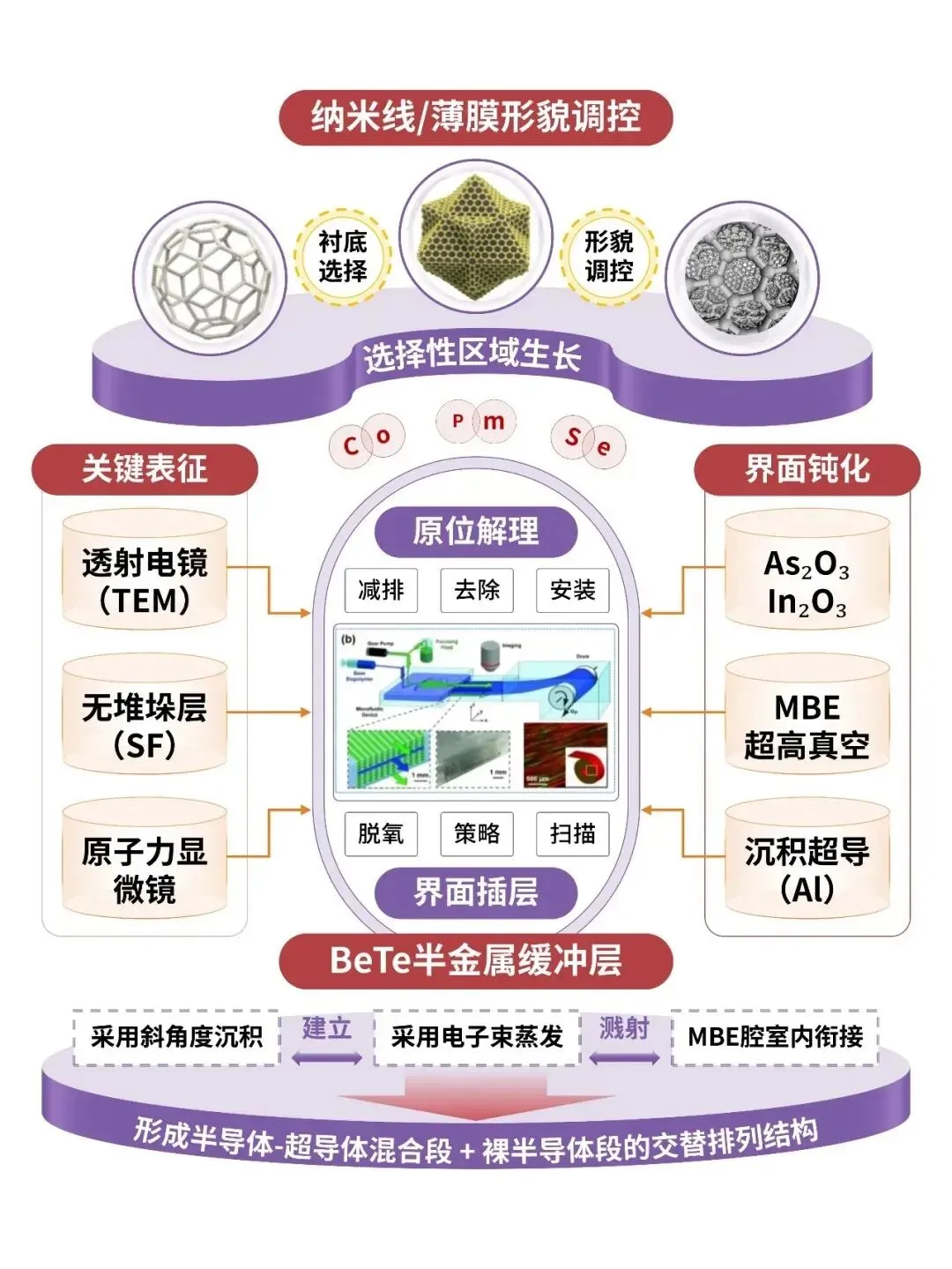

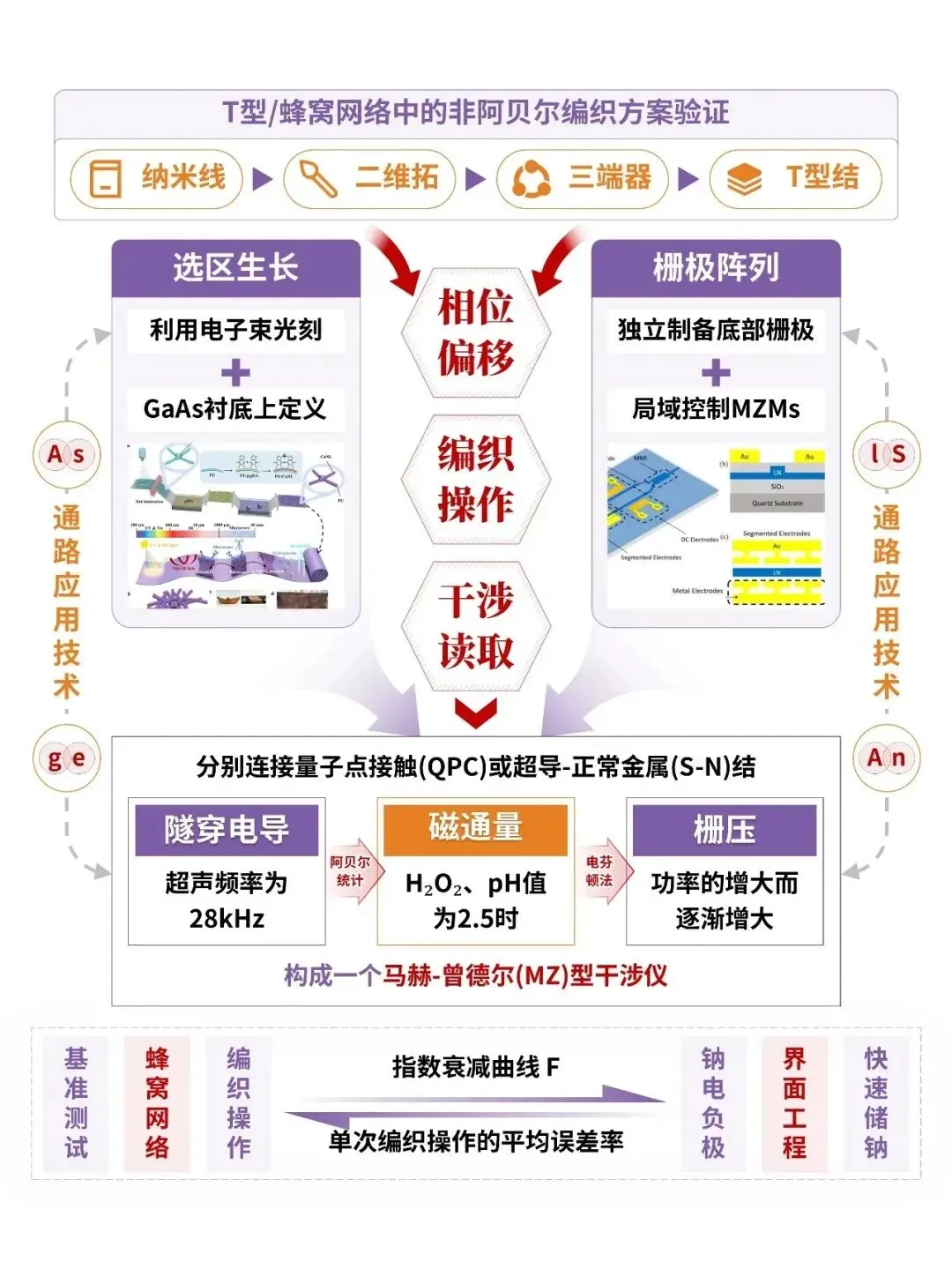

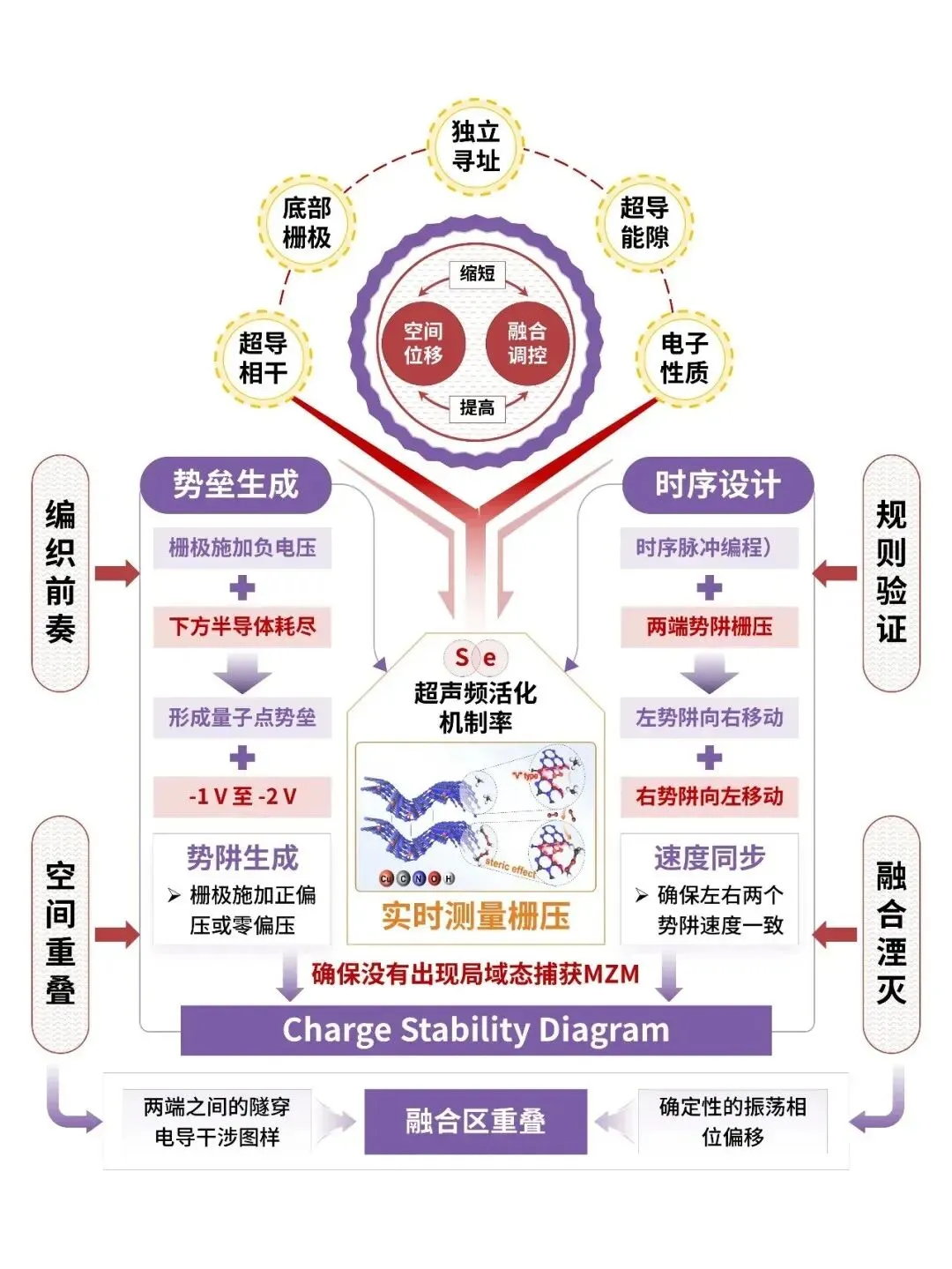

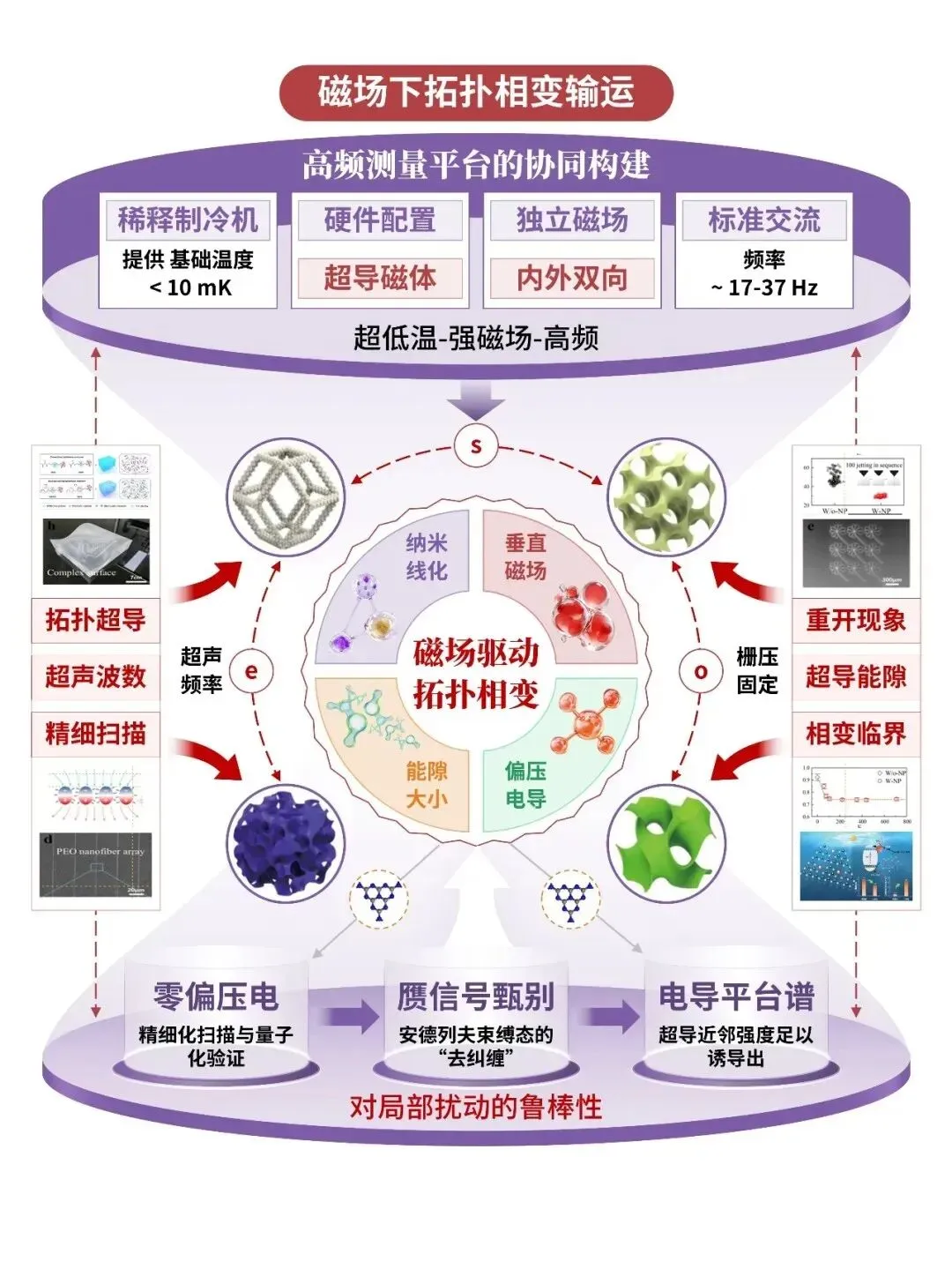

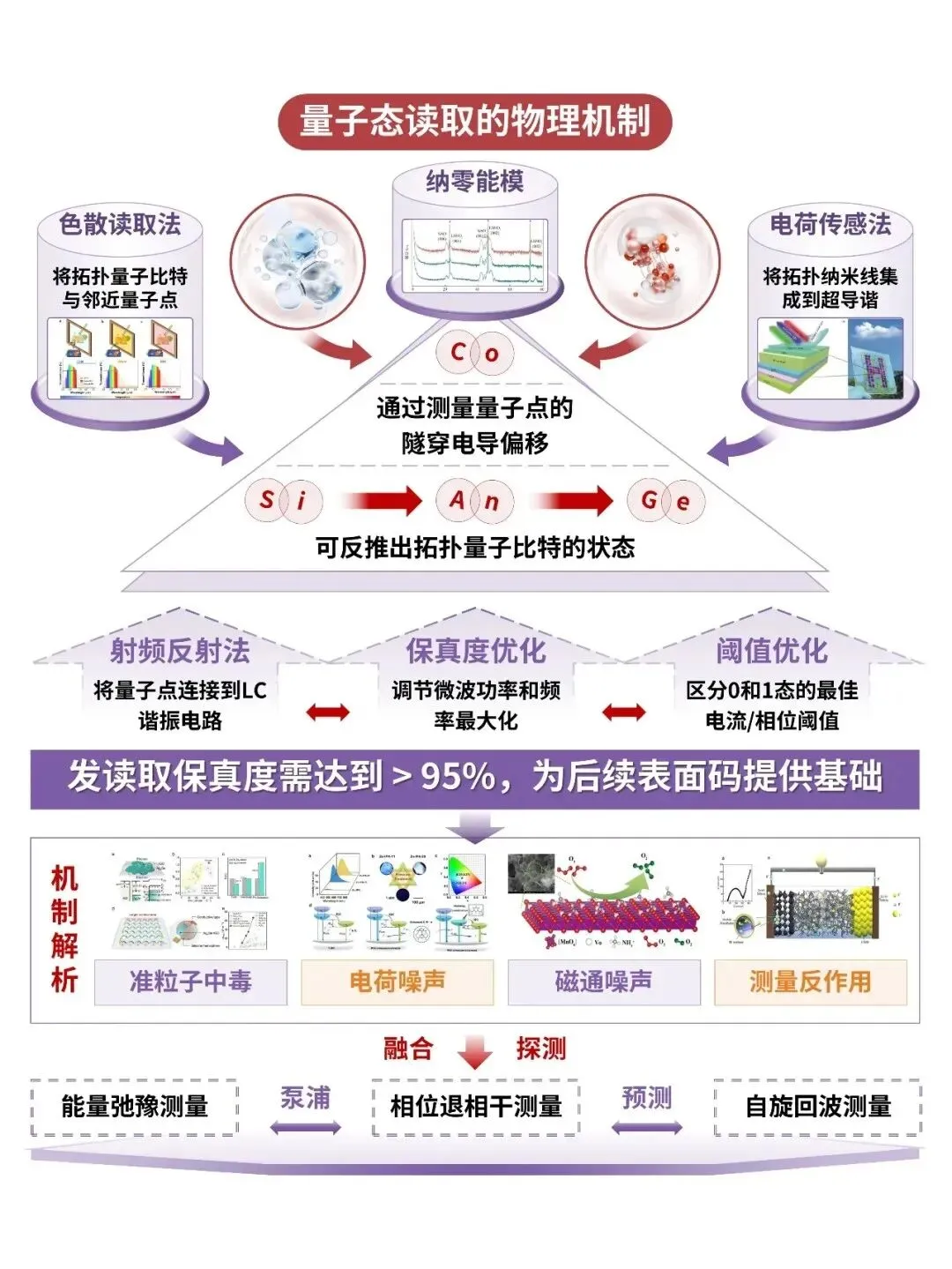

这五张是网上流传的技术路线图成品，涉及的课题方向各不相同（材料生长、输运测量、量子点调控、编织方案验证、量子态读取等）。说明一下：这些图的来源和制作方式我们无法确认，下面只描述图上能辨认出的内容。

这些现象本身不能说明制图者的水平，因为缩略图不清晰很正常，也可能只是排版工具拼接时的遗留。但它足以说明一件事：

照搬一张成品图的分区结构是安全的；把上面的模块名和术语一起搬过来，就是在替别人写你的研究方案。

同类图真正值得学的，是“每一层都在回答上一层留下的问题”这种结构感，而不是它的具体词句。

— ◆ —

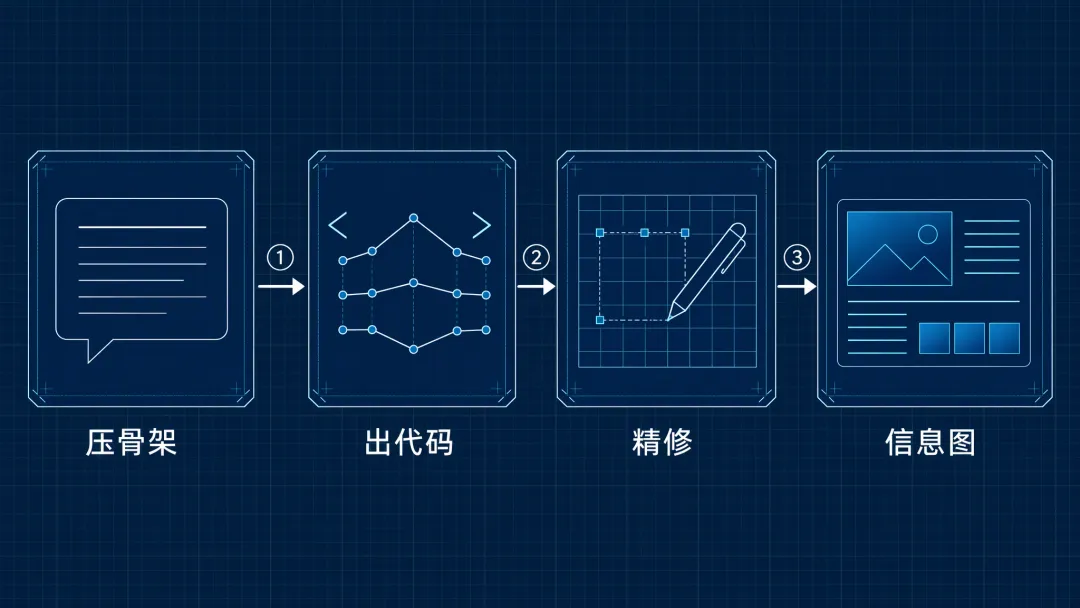

FIG.02 ｜ 压骨架 → 出代码 → 精修 → 信息图

这一步的目标不是出图，是出结构。把研究内容喂进去，让它按固定链条整理成有层级的大纲。下面这段提示词可以直接改一改就用：

第 3 条是这段提示词里最有用的一句。让模型复用你正文里的术语，而不是“帮你润色”，可以省掉后面大量逐字对齐的工作——坑④就是这么来的。

Mermaid 是一种用文字描述图形的写法，通用大模型可以按它输出代码，再丢进在线渲染器出图。据 2025 年的一篇技术博客对比测试，不同产品对预览的支持并不一样：有的能在对话里直接显示图，有的只输出代码，需要到 Mermaid 在线编辑器里渲染。所以如果某个工具只给你一段代码，别以为它没画出图——换个渲染器就行。

给模型的追加指令可以是“把上面的结构大纲写成 Mermaid flowchart 代码，只输出代码”。拿到代码后，把提示词里的层级关系对照检查一遍，重点看箭头方向：是“为了解决 A 所以做 B”，还是只是把 A 和 B 并排放着。前者才是逻辑，后者是罗列。

渲染出来的原图通常比较朴素——这是纯代码绘制的通病，样式单一、缺设计感。它是草稿，不是终稿。

把 Mermaid 代码或者大纲文本导进在线作图工具，做三件事：重排布局、统一字号和配色、把模块名改成与正文完全一致的措辞。

目前主流在线作图工具都已经内置了 AI 生成能力。以 ProcessOn 的官方说明为例，它提供 AI 生成思维导图、流程图的功能，支持流程图、时序图、组织结构图、时间轴、甘特图等图形类型，也支持导入导出 Visio、Word 等格式。具体功能、版本和免费额度可能会变，以官方说明为准，本文没有实测。

Mermaid 出来的图偏工程感、样式单调，如果希望它看起来更像一张正式的信息图，有技术博客分享过另一条路子：用文本转信息图的工具，输入文字直接生成结构图，再调样式、导出图片格式。

这一条只作为可选步骤提一下——把纯文本直接变成视觉化信息图确实省事，但中文排版效果和导出质量需要你自己打开看一眼再定，据公开分享的做法不代表所有内容都适合。

— ◆ —

画完别急着交，照着这六条过一遍，每条不超过一分钟：

六条都过了，这张图就基本站得住了。

— ◆ —

最后说一个特别容易踩的坑：不要用画图模型直接生成带专业文字的路线图。

图像生成模型渲染长中文文本本来就不稳定，专业术语和字母缩写更容易糊成一团、串到别的框里。你可能见过某些路线图上出现零散的字母标注、中英文混排、甚至混进完全不相干领域的词——不管那些图是怎么做出来的，这类现象都提示了同一个风险：文字一旦被当作“画面”来生成，它就不再可控了。

回到最开始那句话。这套流程里，AI 负责的部分可以概括成三段：

工具能在几分钟里给你一版能改的东西，这件事确实省时间。但“这个模块到底该不该在这里”“这个节点做不成怎么办”“这个名字和正文对得上吗”，回答这些问题的只能是你——因为那本来就是你课题的研究内容本身，不是排版问题。

路线图不是画出来的，是想清楚之后复印出来的。

— ◆ —

如果你正在赶标书，不妨把这篇转给同组的人：先一起把“为了回答 X，我们用 Y”那几句话写通，再打开工具。顺序对了，图是一小时的事；顺序反了，熬夜画的还是模板。
