卫生间给排水管道设计插件-分析
卫生间给排水管道设计插件-分析上篇概况中，将卫生间给排水大样图的绘制过程进行了逐步分析，从中，我发现，大量操作集中在给排水点位的选取上，这一步存在步骤都，捕捉难的特点，所以解决这个步骤的问题，即可解决大部分的绘图问题。 如何解决这个问题呢？第一种思路，定义现有洁具法：建筑专业提供的图纸中，很多时候，洁具都是成块的，我只需要点选某现成的块，然后为其指定相关属性，如块属于蹲便器还是洗脸盆，给水点位置，排水点位置，这样的话，图中的每个块即可具有一系列的属性。即可解决给排水点位的选取的问题，但建筑专业的人员太多，绘图习惯各不相同，蹲便器的表示有各种方法，坐便器也是五花八门，洗脸盆也是各式各样，这无疑又增加了操作的步骤：毕竟要为不同的图块提供定义服务！更何况，很多的装饰专业提供的洁具竟是炸开的，块操作甚至于都无法实现！所以在这种思索下，第二种思路应运而生。 第二种思路：既然我认为建筑专业绘制的洁具图块不标准，那么我不妨用标准图块重新绘制一遍卫生间洁具。

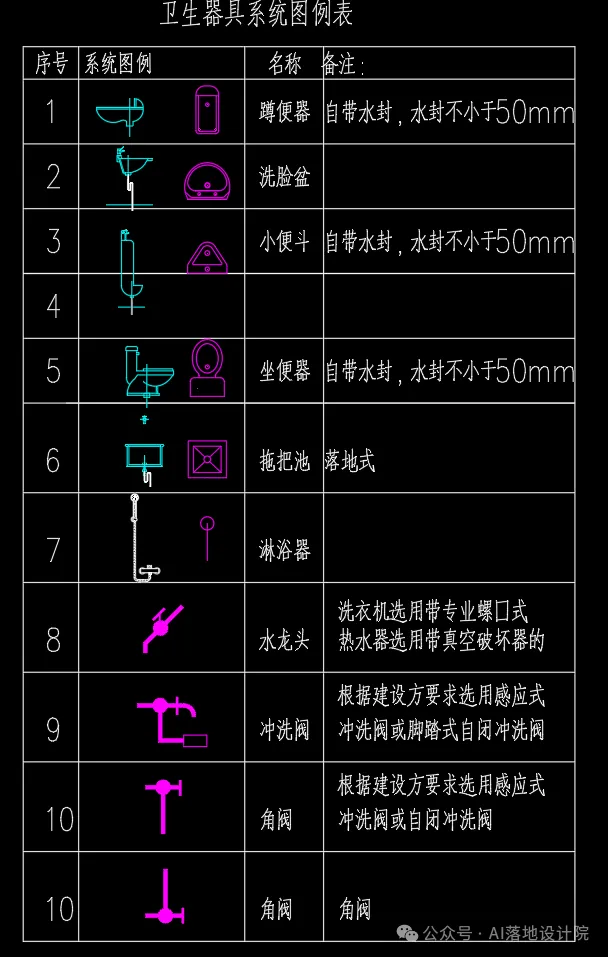

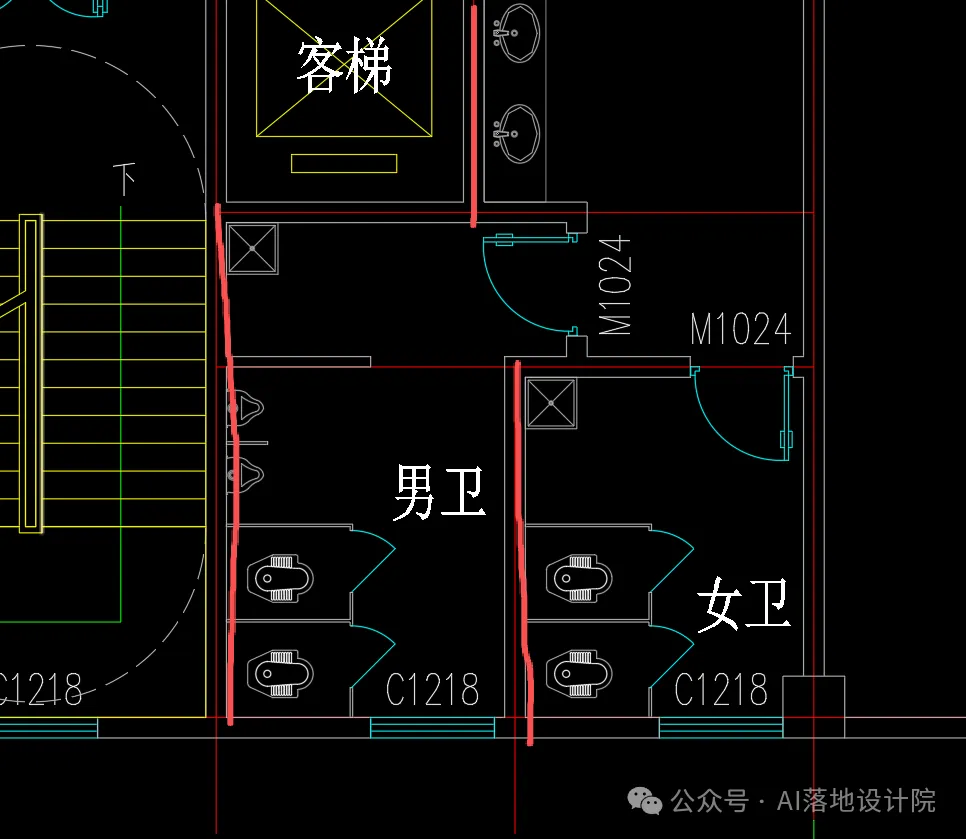

将常用的卫生洁具图块标准化，为其指定固定的给水点，排水点，然后，将图块插入图中，取代建筑专业的非标准图块，这样，给排水点位的选取操作成了图块的插入操作，将难题解决。 顺着这种思路分析卫生间布局，

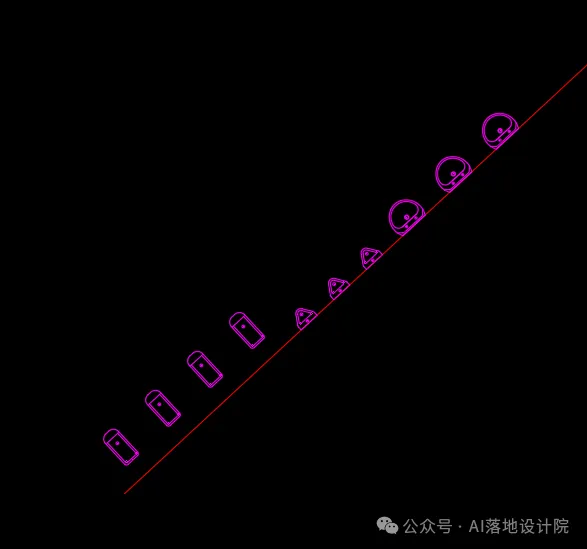

卫生洁具都是靠墙一排排的布置的，既然有这种规律，那么我们在图块的插入过程中，实现批量操作：
至此，所有难题迎刃而解。
