5.1.3 给水排水管道功能性试验
名词解释
压力管道：工作压力大于等于0.1MPa的给排水管道。
无压管道：工作压力小于0.1MPa的给排水管道。
水压试验：以水为介质，对已敷设的压力管道采用满水后加压的方法，来检验在规定的压力值时管道是否发生
结构破坏以及是否符合规定的允许渗水量（或允许压力降）标准的试验。
闭水试验：以水为介质对已敷设重力流管道所做的严密性试验。
闭气试验：以气体为介质对已敷设管道所做的严密性试验。

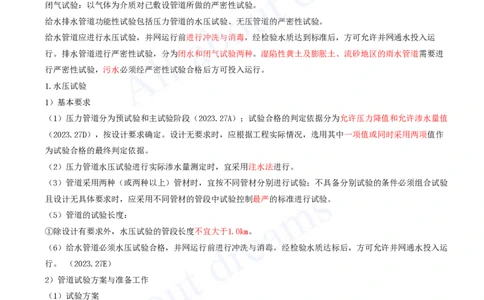

给水排水管道功能性试验包括压力管道的水压试验、无压管道的严密性试验。
给水管道应进行水压试验，并网运行前进行冲洗与消毒，经检验水质达到标准后，方可允许并网通水投入运
行。排水管道进行严密性试验，分为闭水和闭气试验两种。湿陷性黄土及膨胀土、流砂地区的雨水管道需要进
行严密性试验，污水必须经严密性试验合格后方可投入运行。
1.水压试验
1）基本要求
（1）压力管道分为预试验和主试验阶段（2023.27A）；试验合格的判定依据分为允许压力降值和允许渗水量值
（2023.27D），按设计要求确定。设计无要求时，应根据工程实际情况，选用其中一项值或同时采用两项值作
为试验合格的最终判定依据。
（2）压力管道水压试验进行实际渗水量测定时，宜采用注水法进行。
（3）管道采用两种（或两种以上）管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验
且设计无具体要求时，应采用不同管材的管段中试验控制最严的标准进行试验。
（5）管道的试验长度：
①除设计有要求外，水压试验的管段长度不宜大于1.0km。
（6）给水管道必须水压试验合格，并网运行前进行冲洗与消毒，经检验水质达标后，方可允许并网通水投入运
行。 （2023.27E）
2）管道试验方案与准备工作
（1）试验方案
主要内容包括：后背及堵板的设计；进水管路、排气孔及排水孔的设计（ 2023.27C）；加压设备、压力计的选
择及安装的设计；排水疏导措施；升压分级的划分及观测制度的规定；试验管段的稳定措施和安全措施。
（2）准备工作
①试验管段所有敞口应封闭，不得有渗漏水现象。开槽施工管道顶部回填高度不应小于0.5m，宜留出接口位置
以便检查渗漏处。（2023.27B）
②试验管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件。
③水压试验前应清除管道内的杂物。[注：天一文化专有版权，未经许可不可转发或复印传播]
④应做好水源引接、排水等疏导方案。
（3）管道内注水与浸泡
①应从下游缓慢注入，注入时在试验管段上游的管顶及管段中的高点设置排气阀，将管道内的气体排除。
②试验管段注满水后，宜在不大于工作压力的条件下充分浸泡后再进行水压试验，浸泡时间要求：

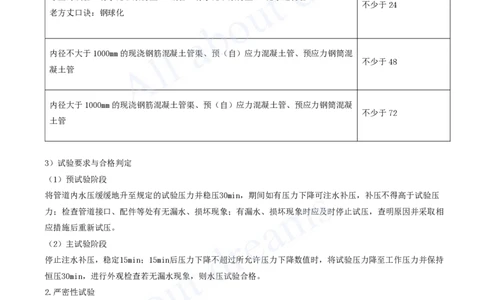

管材类型 浸泡时间（h）
球墨铸铁管（有水泥砂浆衬里）、钢管（有水泥砂浆衬里）、化学建材管
不少于24
老方丈口诀：钢球化
内径不大于1000mm的现浇钢筋混凝土管渠、预（自）应力混凝土管、预应力钢筒混
不少于48
凝土管
内径大于1000mm的现浇钢筋混凝土管渠、预（自）应力混凝土管、预应力钢筒混凝
不少于72
土管
3）试验要求与合格判定
（1）预试验阶段
将管道内水压缓缓地升至规定的试验压力并稳压30min，期间如有压力下降可注水补压，补压不得高于试验压
力；检查管道接口、配件等处有无漏水、损坏现象；有漏水、损坏现象时应及时停止试压，查明原因并采取相
应措施后重新试压。
（2）主试验阶段
停止注水补压，稳定15min；15min后压力下降不超过所允许压力下降数值时，将试验压力降至工作压力并保持
恒压30min，进行外观检查若无漏水现象，则水压试验合格。
2.严密性试验
1）基本要求
（1）湿陷土、膨胀土、流砂地区的雨水管道、污水管道必须经严密性试验合格后方可投入运行。（2023案例
三）
（5）管道的试验长度：（2014.27/2016.12）
①试验管段应按井距分隔，带井试验；若条件允许可一次试验不超过5个连续井段。
②当管道内径大于700mm时，可按管道井段数量抽样选取1/3进行试验；试验不合格时，抽样井段数量应在原抽
样基础上加倍进行试验。
2）管道试验方案与准备工作[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）试验方案同水压试验。
（2）闭水试验准备工作：（2010.12）
①管道及检查井外观质量已验收合格。
②开槽施工管道未回填土且沟槽内无积水。
③全部预留孔应封堵，不得渗水。[注：天一文化专有版权，未经许可不可转发或复印传播]
④管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。
⑤顶管施工的注浆孔封堵与管口按设计要求处理完毕，地下水位于管底以下。
⑥应做好水源引接、排水疏导等方案。
（3）闭气试验：
①适用于混凝土类的无压管道在回填土前进行的严密性试验。
②闭气试验时，地下水位应低于管外底150mm，环境温度为-15〜50℃。
③下雨时不得进行闭气试验。
④管道内注水与浸泡试验管段灌满水后浸泡时间不应少于24h。
3）试验过程与合格判定

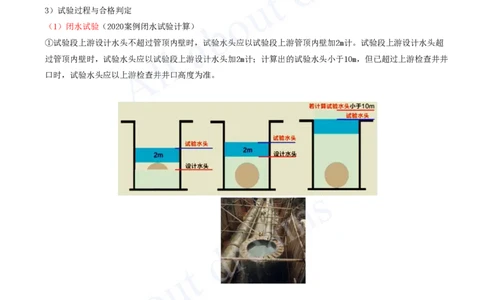

（1）闭水试验（2020案例闭水试验计算）
①试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计。试验段上游设计水头超
过管顶内壁时，试验水头应以试验段上游设计水头加2m计；计算出的试验水头小于10m，但已超过上游检查井井
口时，试验水头应以上游检查井井口高度为准。
②从试验水头达规定水头开始计时，观测管道的渗水量，直至观测结束，应不断地向试验管段内补水，保持试
验水头恒定。渗水量的观测时间不得小于30min（2016.12D），渗水量不超过允许值则试验合格。
（2）闭气试验
②管道内气体压力达到2000Pa时开始计时，满足该管径的标准闭气时间规定时，计时结束，记录此时管内实测
气体压力P,如P≥1500Pa则管道闭气试验合格，反之为不合格。管道闭气试验不合格时，应进行漏气检查，修补
后复检。
被检测管道内径大于或等于1600mm时，应记录测试时管内气体温度的起始值及终止值，计算出管内气压降的修
正值△P,△P＜500Pa，闭气试验合格。[注：天一文化专有版权，未经许可不可转发或复印传播]
小试牛刀
关于给水排水管道功能性试验的说法，正确的是（ ）。
A.给水管道的功能性试验分为闭水试验和闭气试验
B.压力管道水压试验采用内渗法测定
C.无压管道的闭水试验要全管段进行闭水试验
D.管道内径大于700mm时，可抽取1/3井段试验
答案：D
小试牛刀
关于无压管道闭水试验准备工作的说法，错误的是（ ）。
A.管道及检查井外观质量已验收合格
B.管道未回填土且沟槽内无积水
C.试验管段所有敞口应封闭
D.做好水源引接，排水疏导等方案
答案：C
