西门子博图安装教程

博图TIA Portal 是西门子S7-1200，S7-1500 PLC的编程软件，同时也是西门子触摸屏KTP屏，TP屏的组态软件

博图软件的安装顺序：

安装[1]中的DVD1

安装[1]中的DVD3/4

安装[2]_S7-PLCSIM仿真软件

使用Sim_EKB工具授权

说明：博图的 DVD2 是选装的工具软件，非必需安装的软件，仅需使用时再装

当前登录的电脑用户必须是【本地】管理员身份

运行安装文件必须要右键 -> “以管理员身份运行”

软件安装目录路径不能有中文字符和特殊符号！(如后期需要安装SCOUT TIA软件时，此项目必须严格遵守）

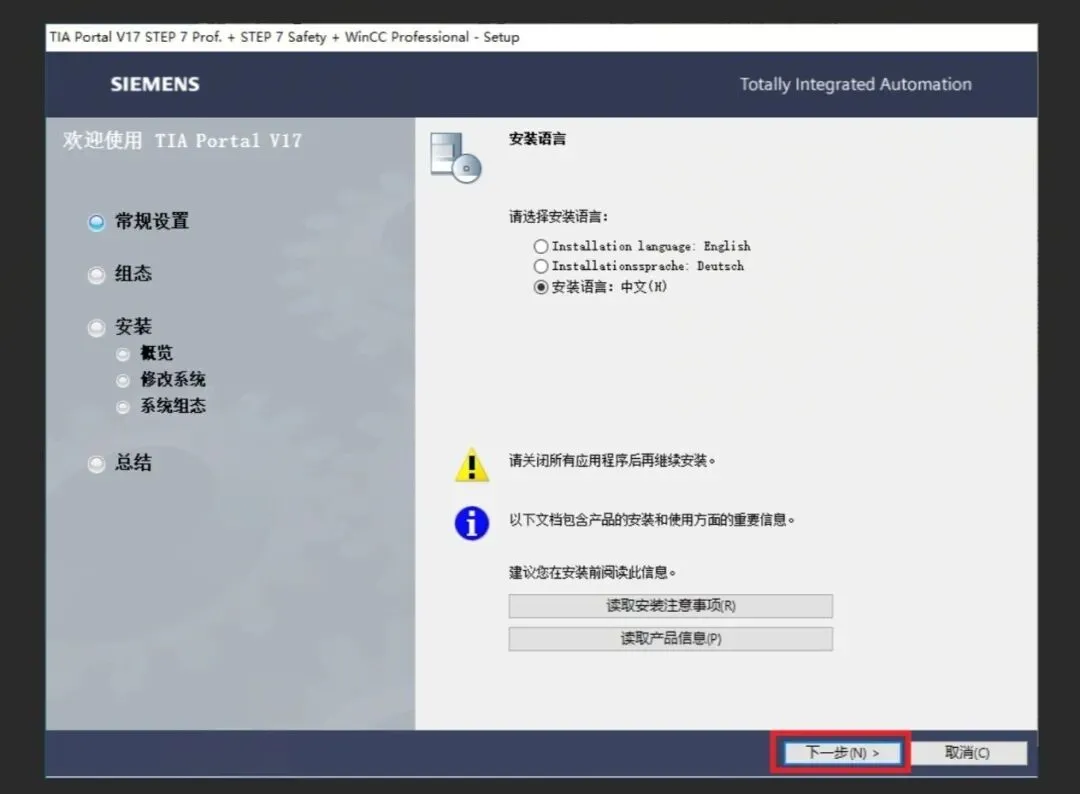

打开DVD1的安装文件

在Start.exe（或setup.exe）上点右键选择 ”以管理员身份运行

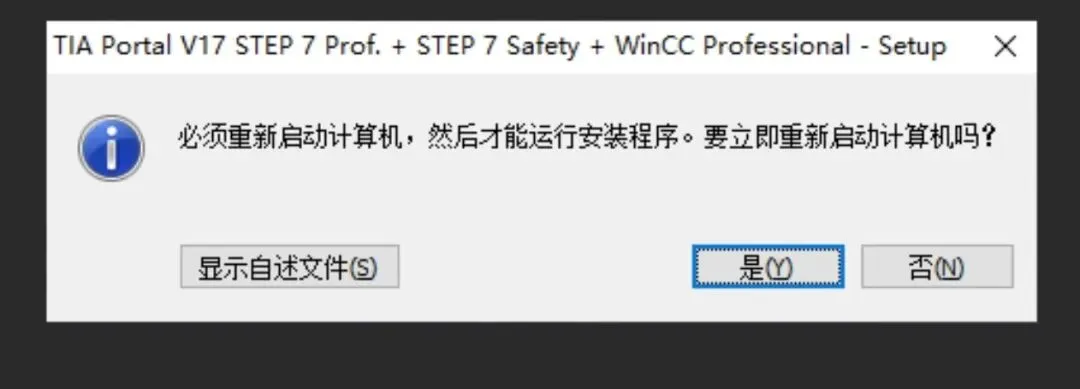

1.如果弹出上图所示的提示重启计算，则需要先使用解除重启提示工具.bat ，或者手动删除注册表中的重启提示键值。详细方法见《安装西门子软件时反复提示重启电脑的解决办法》

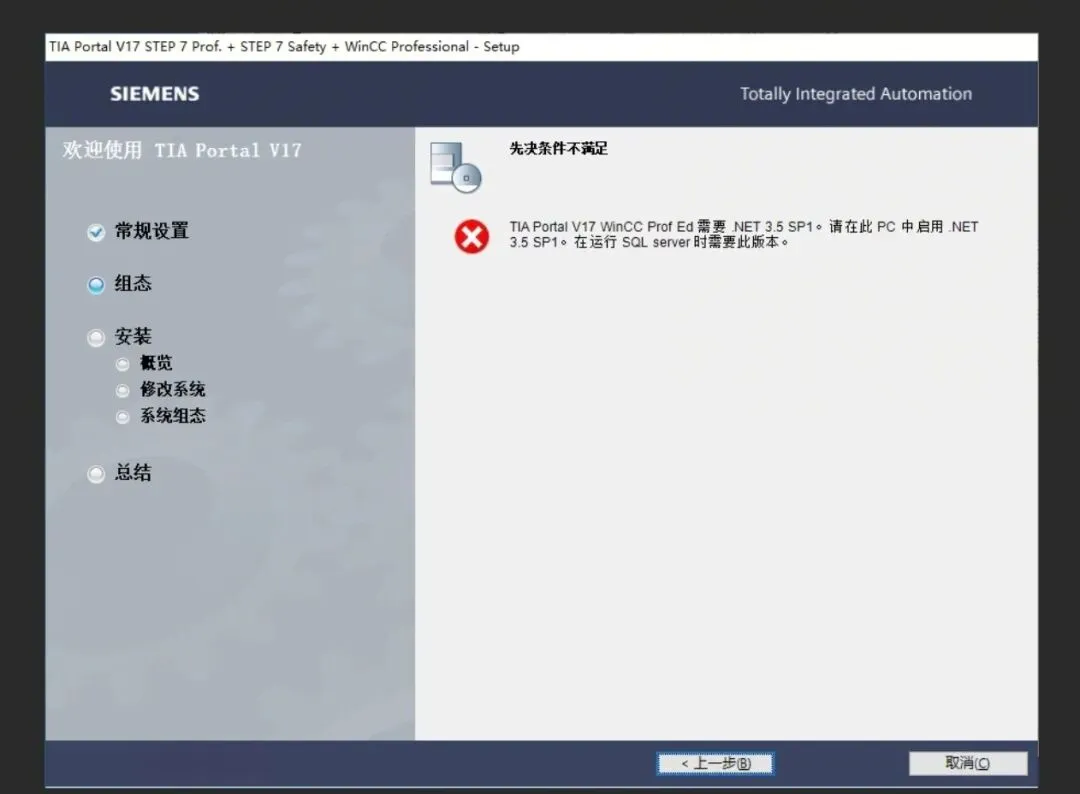

2.如提示下图的 ”先决条件满足“ ，需要.NET 3.5 SP1 ，则需要启用电脑操作系统的.NET 3.5 程序功能，详细方法见《Windows系统如何安装net3.5》

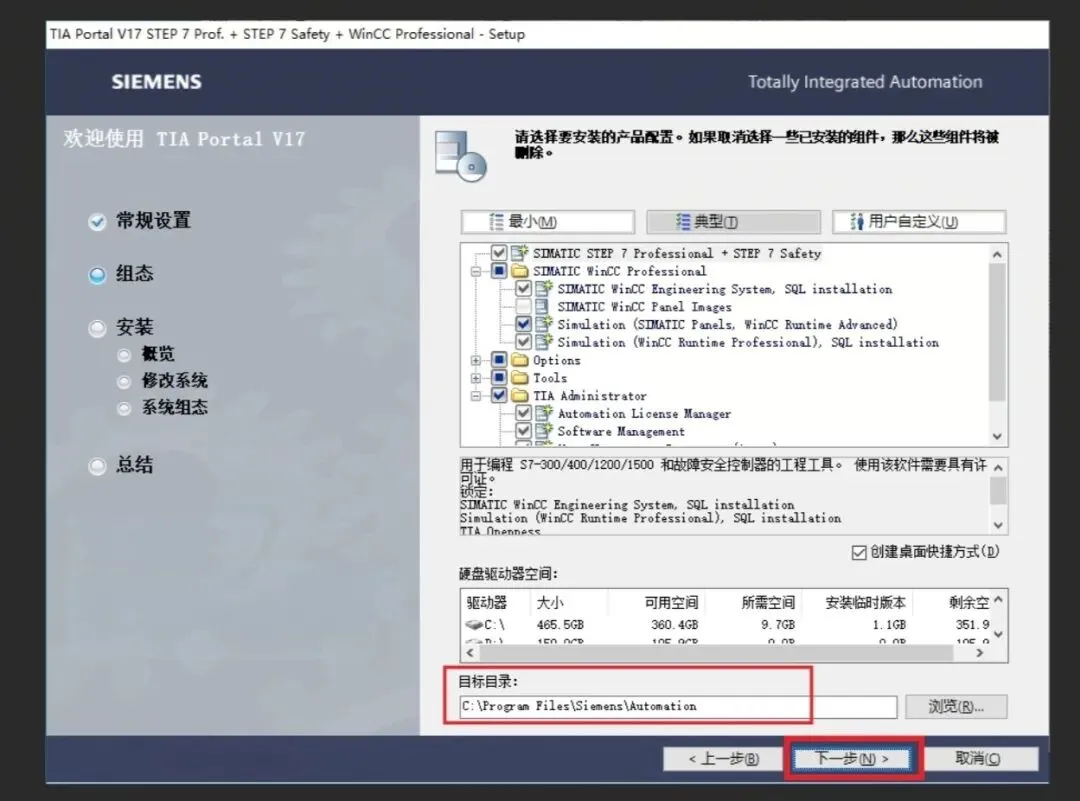

3.选择软件的安装位置，注意目标目录不要使用中文路径。如需要安装到其它位置，如D盘，建议直接把 C 改成 D 即可。

如果此目标目录是灰色不可修改状态，则是电脑安装过博图软件，电脑注册表中有记录，不允许再修改安装位置。

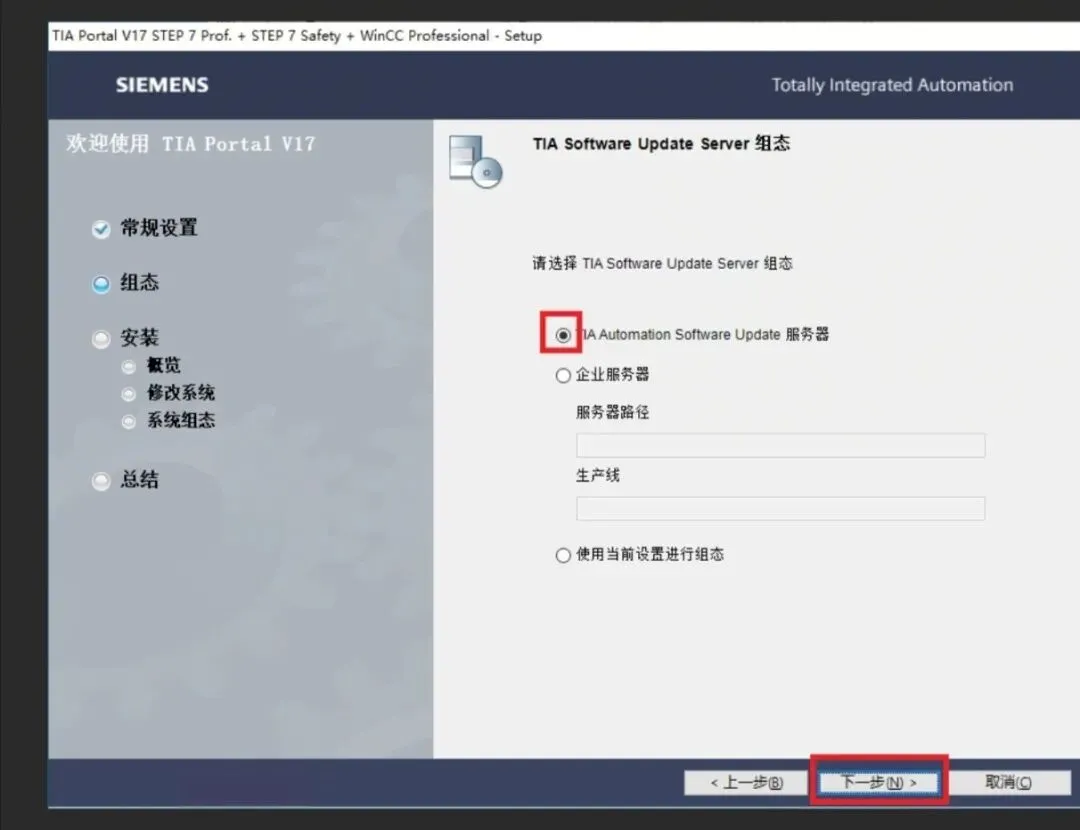

如不需要修改，直接使用默认值，点”下一步“

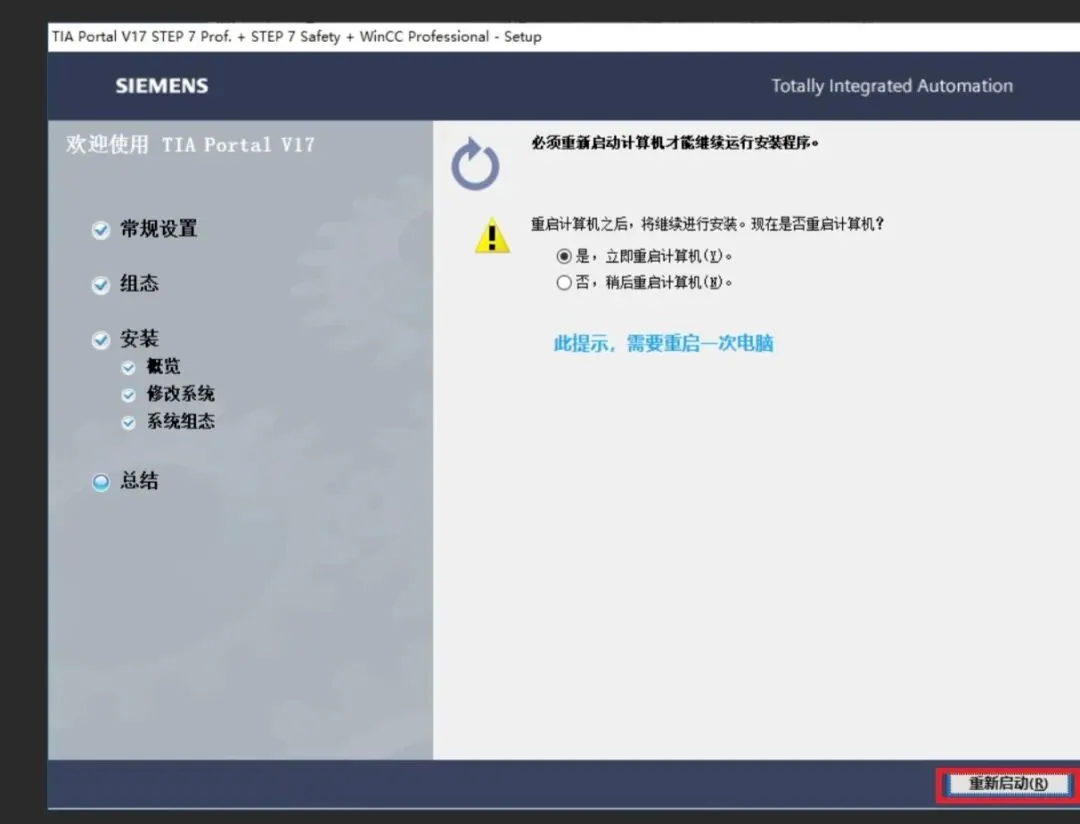

4.如果提示上图所示的 “必须重新启动计算机才能继续运行安装程序“，此时必须是”重新启动”，重启一次电脑。

重启电脑后，再次运行解除重启提示工具.bat ，删除重启提示。

然后再次运行DVD1的安装文件，继续进行安装。

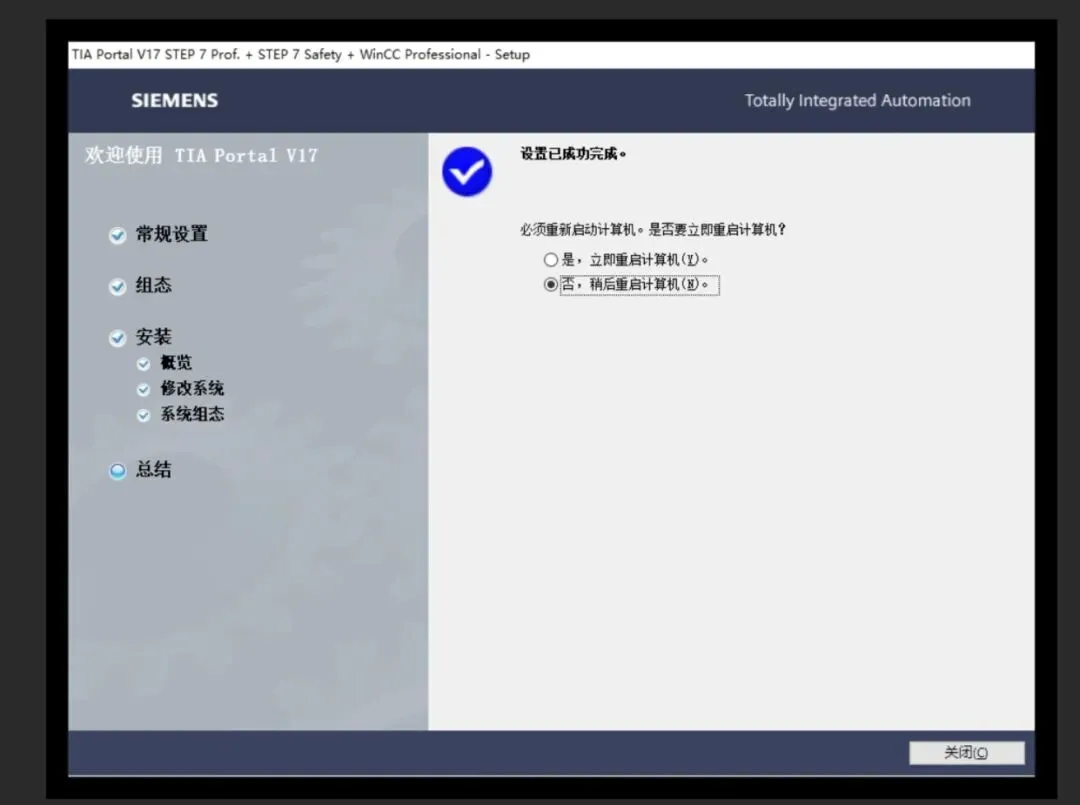

提示上图所示，至此博图DVD1已经安装完成。

可以选择 “是，立即重启计算机(Y)”；或者 “否,稍后重启计算机(N)”。
