高压电网规划设计教学仿真软件 | 电网规划教学好帮手

本课程设计内容是高压电网规划设计，是电气工程及自动化专业学生的一次综合性训练，其目的是使学生巩固相关课程中学到的理论知识，初步掌握电力系统规划设计的一般原则及方法，学会应用设计手册及查阅相关技术资料，培养学生的独立工作能力。

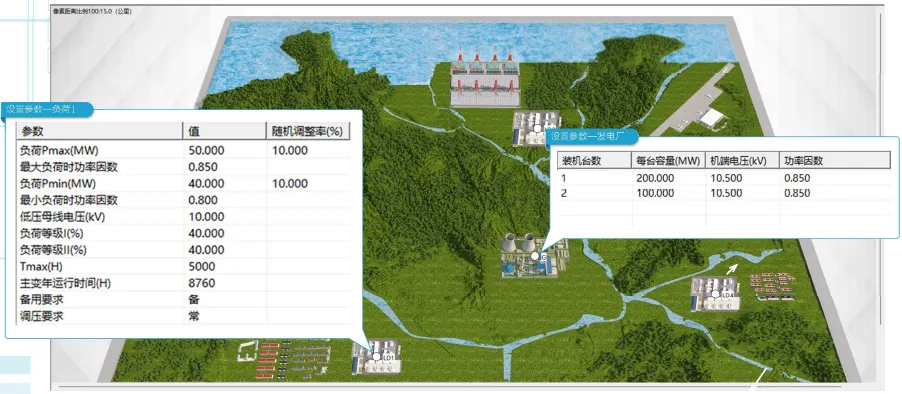

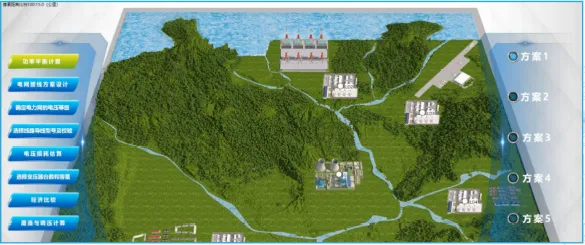

• 地理位置图

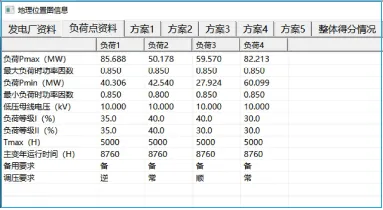

系统提供地理位置图，图上参数有：发电厂与负荷点的位置，负荷点的最大功率、功率因素、低压等级、一类二类负荷等级占比，发电厂的最大装机容量等。

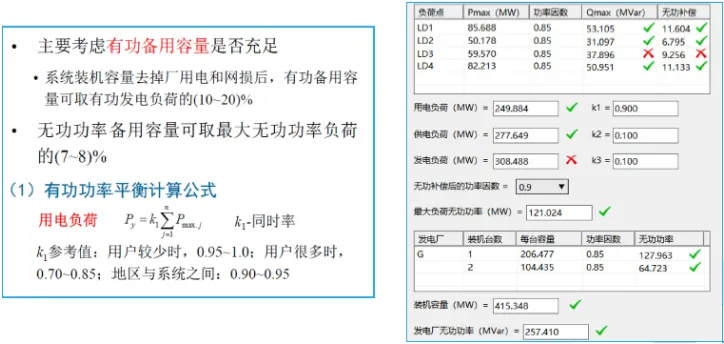

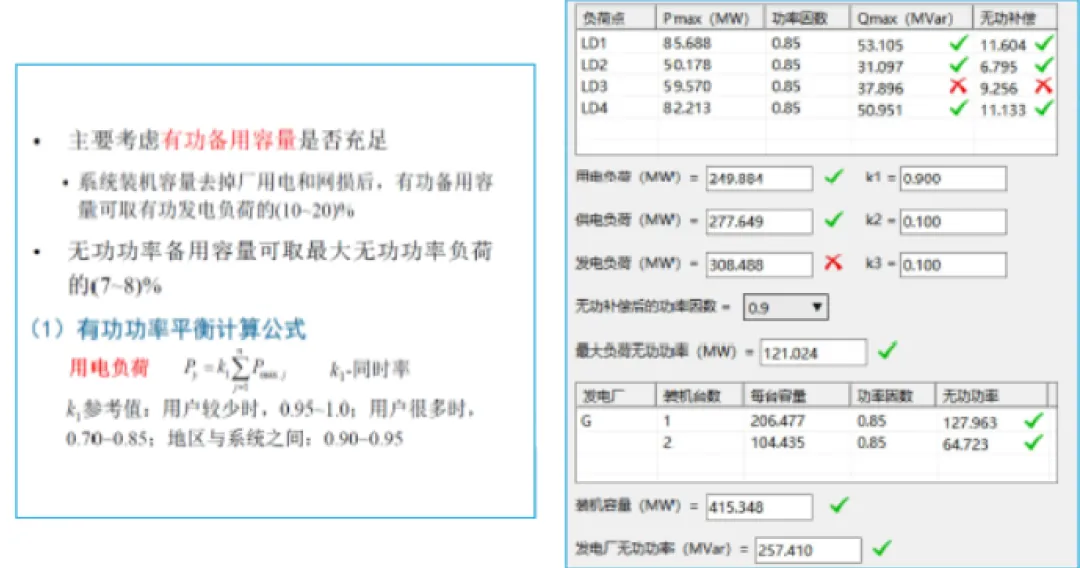

• 功率平衡计算

通过有功功率平衡计算， 验证发电机组装机容量合理性（满不满足每个负荷点的用电需求）；完成无功功率平衡计算，判定无功功率供应体系完备性。

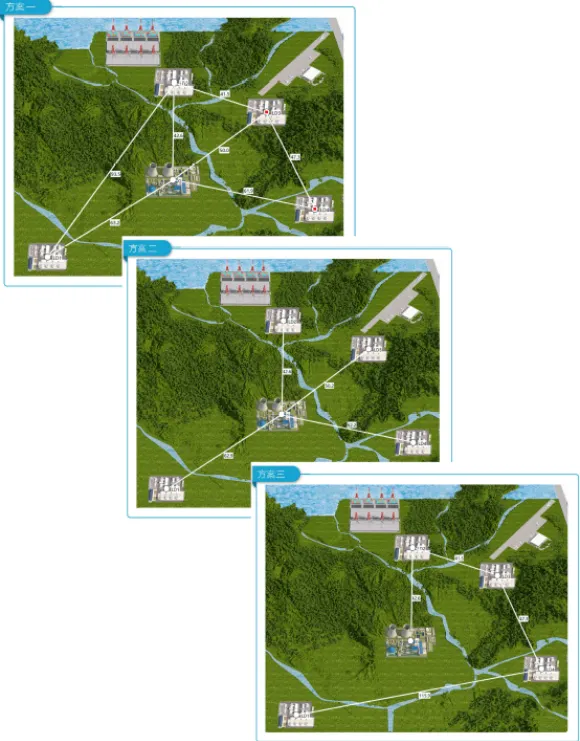

• 电网接线方案设计

构建发电厂与变电站节点拓扑交互界面。支持鼠标点选操作：通过“选择-连线-保存”类的循环机制学生可自己设计完成多组典型方案存档。例如辐射性、环网型、链式型等多种接线方案。

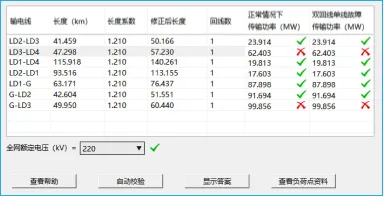

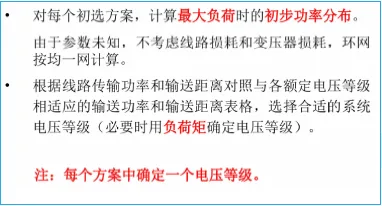

• 确定电力网的电压等级

计算每条线路的输送功率以及不同故障情况下各线路的故障容量，根据各线路的输送功率、输送距离等参数，查表确定全网的额定电压。最后要求系统对计算结果进行总结说明。

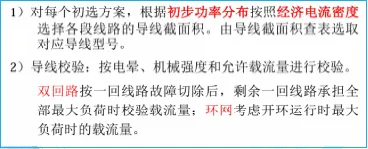

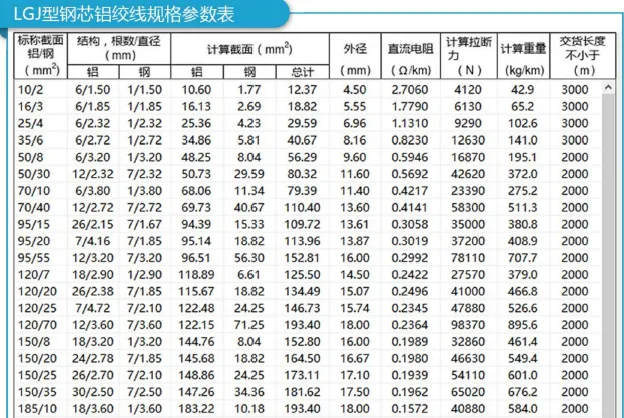

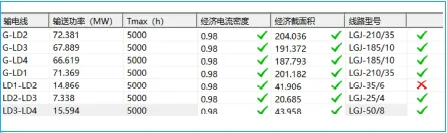

• 选择线路导线型号及校验

计算线路的最大负荷利用小时数，确定每条线路的经济电流密度，进一步计算出每条线路导线的截面积，根据导线截面积选择导线型号，并对所选导线进行允许载流量校验、机械强度校验以及电晕校验。最后要求系统对导线选择和校验结果进行总结说明。

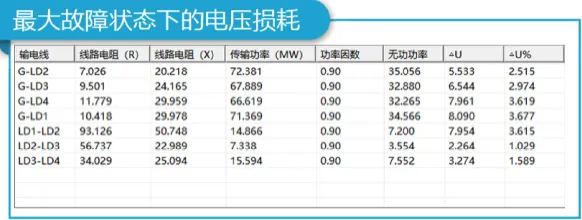

• 电压损耗估算

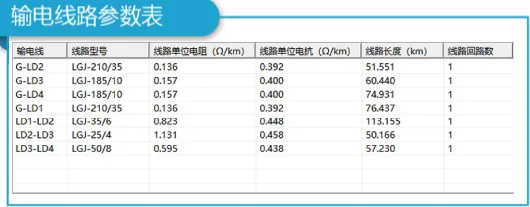

提供线路的导线参数，根据原始资料参数和导线参数，计算正常运行情况下和故障情况下每条线路的电压损耗及电压损耗百分比，最后要求系统对计算结果进行总结说明。

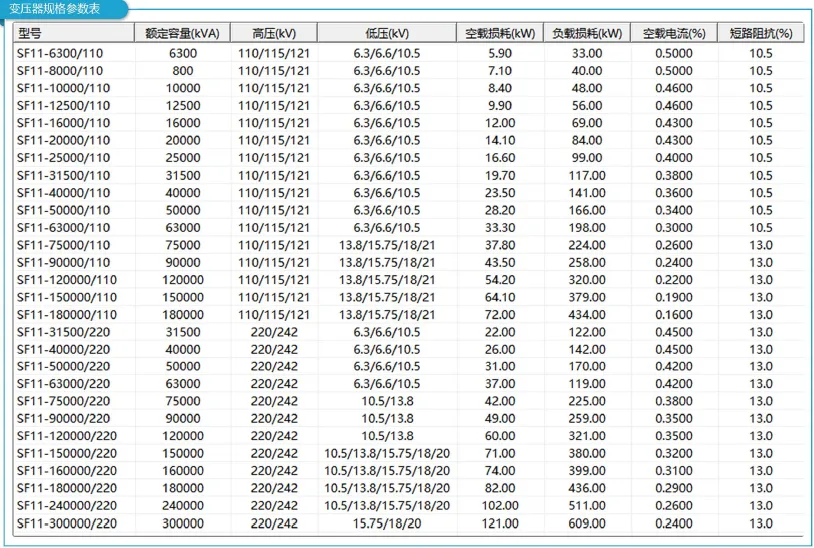

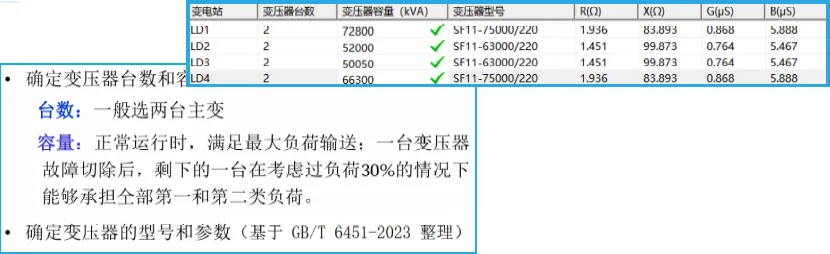

• 选择变压器台数和容量

提供变压器选型原则，需根据原始资料参数，选择各变电站变压器的台数及容量，进一步根据各型号变压器的技术参数，计算变压器的参数（电阻(R)、电抗(X)、电导(G)、电纳(B)等）。

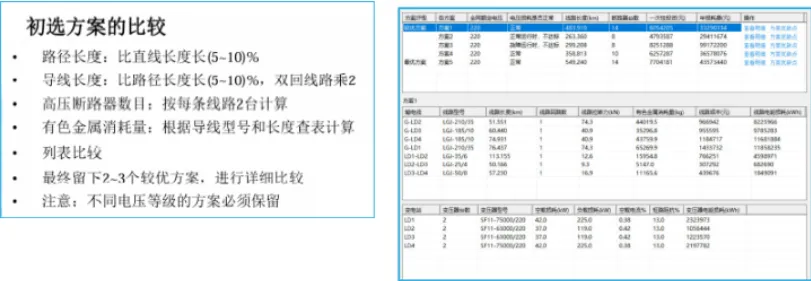

• 经济比较

系统根据学生选择的线路型号以及变压器型号，自动计算出一次投资及年运行费金额，并可显示每个方案中每一条输电线路，每一台变压器的详细参数，以列表的形式罗列。学生可比较不同方案之间的经济性能，从而选出若干较优方案及一套最优方案。

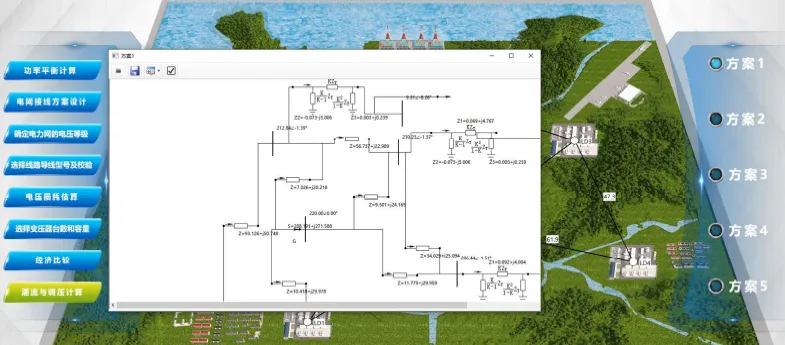

• 潮流与调压计算

系统根据学生的连线情况以及选择的线路型号、变压器型号自动生成潮流计算回路。用户页可自行通过选择元件树列表中的元件，改进回路，例如改变变压器抽头、串联电容、增加无功发电机无功补偿对负荷点的电压进行调整。

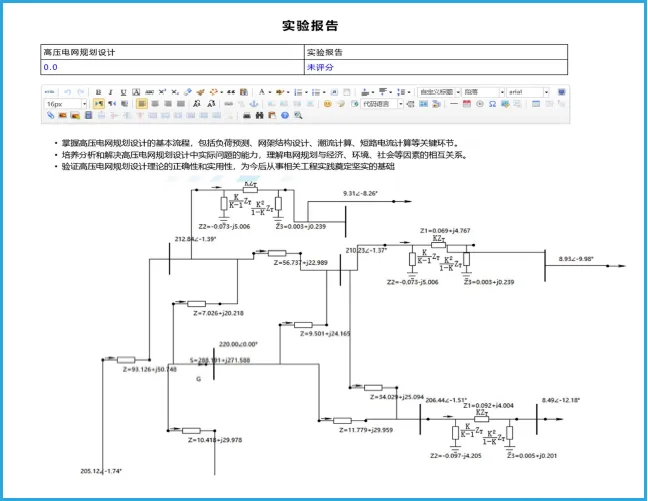

• 填写实验报告

在高压电网规划设计实验报告中，可对所设计的多个候选方案展开全面系统分析梳理每个方案的核心实验数据，剖析每个方案的优缺点。

• 智能辅助

系统根据每一个步骤内容，提供相应帮助文件，系统内置自动校验功能，学生可以自行检查错题对错，提交课程设计时，系统会根据学生答题情况进行自动评分。

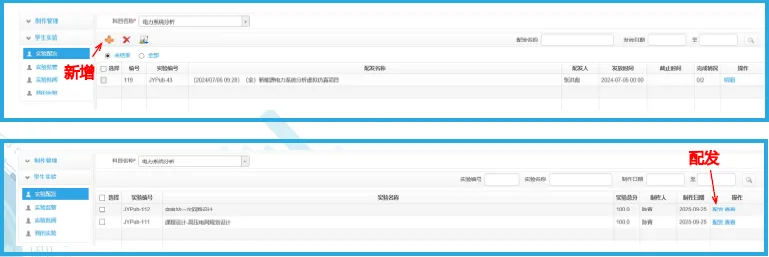

• 在线课程设计

系统具有在线课程设计功能，教师可将课程设计任务配发给学生，学生可以在线自主设计和提交答案，软件能对答卷进行自动评分，教师可对每个学生答卷进行个性化评价。

• 课程内容资源再生

系统提供题目原型编辑功能，教师可以自主创建新的题目，实现教学资源再生，题目内还可以增加随机量元素，可以实现一人一题的练习效果。
