夜雨聆风当AI遇上EDA，一个工程师的自研探索之旅
在传统的硬件设计流程中，工程师需要花费大量时间查阅数据手册、绘制原理图、验证连接关系。作为一名嵌入式开发者，我一直在思考：能否用AI来简化这个过程？
参考Celus，我完成了 ChatEDA 的原型开发—— 一个基于自然语言对话的AI硬件设计工具，让硬件设计变得像聊天一样简单自然。
ChatEDA 是我自主研发的 AI驱动硬件方案设计工具，通过自然语言对话的方式，帮助工程师快速完成从需求到硬件方案的完整设计流程。
你只需要用日常语言描述你的需求，比如：
"设计一个ESP32为核心的4轴无人机"
AI就会自动分析需求，生成包含模块选型、引脚连接、接口类型的完整硬件方案，并以可视化的方式呈现出来。
1️⃣自然语言交互，零学习成本
传统的EDA工具需要掌握复杂的操作流程和专业术语，而 ChatEDA 采用 对话式交互 设计：
📝 在聊天框输入你的硬件需求
🤖 AI智能解析并生成设计方案
👁️ 实时预览可视化电路图
💬 支持多轮对话迭代优化
整个过程就像和一个经验丰富的硬件工程师聊天，完全不需要学习复杂的软件操作。
2️⃣智能模块库，开箱即用

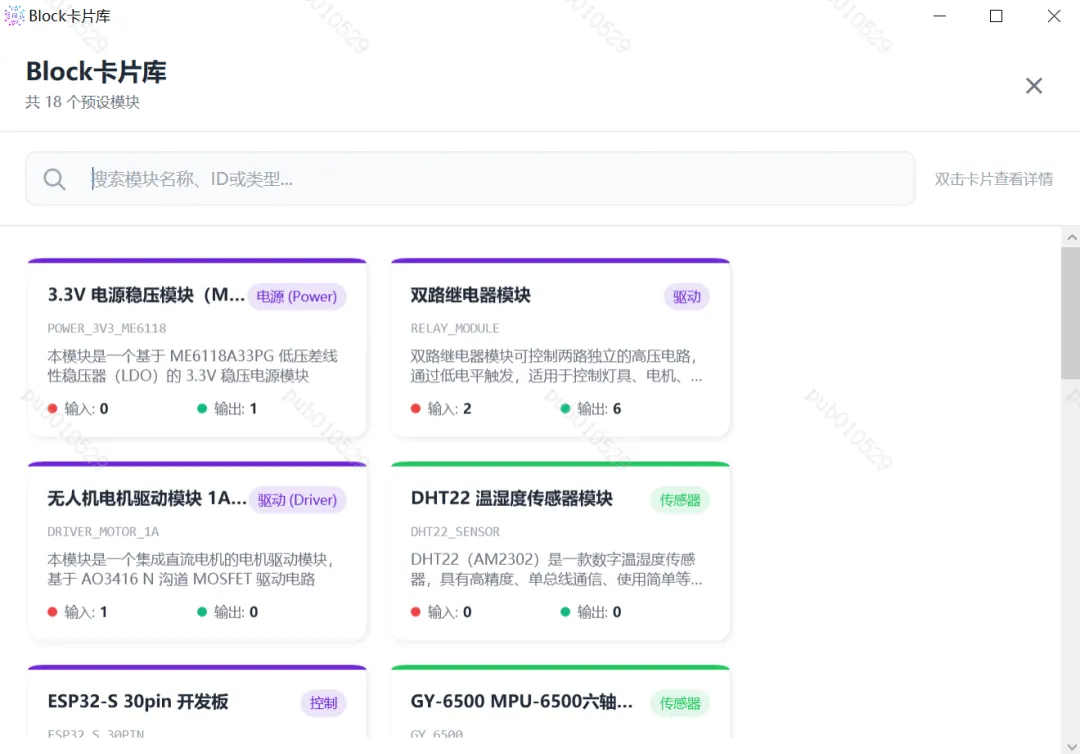

我构建了丰富的硬件模块库，涵盖：
主控芯片：STM32F103C8T6、ESP32等
传感器：DHT22温湿度、HC-SR04超声波、GY-6500六轴陀螺仪等
通信模块：HC-05蓝牙、LoRa RA-02、GPS NEO-6M等
显示设备：SSD1306 OLED、LED灯带WS2812等
电源管理：MP1584EN降压模块、AMS1117稳压芯片等
执行器：继电器模块、电机驱动模块等
每个模块都配有详细的引脚定义、技术规格和使用说明，AI会自动从库中匹配最合适的模块。
🔥 更强大的是
当库中没有你需要的模块时，可以直接用自然语言让AI自动生成！比如你可以说：
"帮我添加一个MAX9814自动增益麦克风模块"
AI会自动：
🌐 联网搜索该芯片的技术手册和引脚定义
📝 生成标准化的 module.md 文件，包含完整的引脚信息、信号类型、功能说明
🎨 创建可视化的 preview.xaml 模板
📂 自动注册到模块索引系统
整个过程无需手动编写任何配置文件，真正实现了 "所说即所得" 的模块扩展体验。
这种设计让模块库可以无限扩展，无论是常见的传感器，还是冷门的工业级芯片，都能快速加入到系统中使用。
3️⃣智能布局算法，美观专业
生成的电路图不是简单的堆砌，而是经过 智能布局算法 优化：
系统会自动识别模块类型，按照"电源-主控-外设"的逻辑关系进行合理排布，避免重叠，确保连线清晰可读。
4️⃣彩色连线，一目了然
连接线不再是单调的黑色，而是根据 信号类型自动着色：
🔴 红色：电源线（VCC、3.3V、5V）
⚫ 灰色：地线（GND）
🟡 黄色：I2C数据线（SDA）
🟢 绿色：I2C时钟线（SCL）
🟣 紫色：SPI数据线（MOSI/MISO）
🟠 橙色：UART串口（TX/RX）
🔵 蓝色：通用GPIO
不同颜色的连线让电路连接关系一目了然，大幅降低读图难度。
5️⃣多种导出格式，无缝对接
设计完成的方案可以导出为多种格式：
💾 会话记录：保存完整的对话过程，方便追溯设计思路
📐 EDIF格式：标准电子设计交换格式，可导入专业EDA工具
📄 Markdown网表：包含完整的模块列表、连接关系、接口类型统计
这份 Markdown 网表可以直接导入 AI 编程助手（如 Cursor、GitHub Copilot）中！AI 能够完全读懂硬件配置，自动生成：
✅ 头文件（引脚定义、宏定义）
✅ 初始化代码（I2C/SPI/UART 配置）
✅ 驱动框架（传感器读写函数）
✅ 示例程序（完整的应用代码）
🎉 从此告别手写软硬件接口说明书！硬件设计完成后，直接把网表丢给 AI，它就能理解整个系统的硬件架构，生成对应的嵌入式代码。真正实现了从"硬件设计"到"软件实现"的无缝衔接。
6️⃣会话管理，多项目并行
支持创建和管理多个设计会话：
📁 每个会话独立保存模块和连接信息
✏️ 自定义会话名称，方便识别
🔄 快速切换不同项目
📤 一键导出当前会话记录
🔥 创新一：AI + EDA 深度融合
传统EDA工具是"被动响应"式的，用户需要手动放置元件、连线。ChatEDA 实现了 "主动理解"：
语义理解：AI准确理解用户的自然语言描述
知识推理：基于硬件知识库进行模块选型和连接推导
结构化输出：将非结构化对话转化为标准化的JSON设计数据
可视化渲染：实时将数据转换为交互式电路图
这种"对话即设计"的模式，将硬件设计的门槛降低了90%以上。
🔥 创新二：混合模块系统
我设计了一套巧妙的混合模块机制，系统会智能判断你需要的模块是否在库中，如果在就直接调用库模块，如果不在就创建一个临时模块让你继续设计，非常灵活实用。
库模块：来自预定义Block库的标准模块，带有完整的preview.xaml可视化模板和引脚定义
AI生成模块：AI根据需求动态创建的虚拟模块，用红色标识
这种设计既保证了常用模块的专业性和准确性，又保留了足够的灵活性来处理特殊需求。
🔥 创新三：贝塞尔曲线连线
连接线采用 三次贝塞尔曲线 而非直线，支持手动拖动模块位置：
控制点的偏移量根据两端距离动态计算（controlOffset = max(60, dx * 0.4)），使得连线平滑自然，符合专业电路图的绘制规范。
ChatEDA 采用 WPF + MVVM 架构：
核心类包括：
Module：模块数据模型，支持INotifyPropertyChanged实现双向绑定Connection：连接线模型，包含贝塞尔曲线控制点ChatMessage：对话消息模型HardwareDesignResult：AI返回的设计结果
整个项目从零开始构建，包括UI界面、业务逻辑、数据模型、AI集成等所有环节，是一次完整的全栈开发实践。
最终我用这个工具复刻了一个基于ESP32的四轴无人机，从设计到起飞仅用12个工时（不包含PCB生产时间）。
| 平缓（分钟级） | ||
| 分钟级 | ||
| 低 | ||
| 自动匹配 | ||
| AI自动推导 | ||
| 一键导出 | ||
| 高（会话共享） |
作为一个独立开发者，开发 ChatEDA 的过程充满了挑战：
技术选型：选择 WPF 是因为它在桌面应用开发中的成熟度和灵活性
AI集成：对接多个MaaS平台API，实现稳定的流式对话
数据结构设计：设计合理的模块和连接数据模型，支持灵活的扩展
用户体验：反复打磨UI细节，确保操作流畅自然
这个项目让我深刻体会到，AI真正落地需要解决的不是算法问题，而是工程化问题。如何让AI的输出稳定可靠、如何设计友好的交互流程、如何处理边界情况，这些才是决定产品成败的关键。
ChatEDA 代表了我对 智能EDA 的探索和实践。它不会取代专业的EDA工具，而是在设计前期提供了一个快速验证想法、探索方案的强大工具。
正如我在开发过程中感悟到的：
"以前我需要花半天时间查资料、画原理图，现在5分钟就能得到一个可行的方案，剩下的时间可以专注于优化和创新。"
这个项目完全是我个人独立完成的，从需求分析、架构设计、编码实现到测试优化，每一步都倾注了大量心血。希望通过分享这个项目，能够启发更多开发者思考如何用AI赋能传统行业。
如果你对 ChatEDA 感兴趣，或者有任何建议，欢迎交流讨论！
🔗 项目信息
ChatEDA 是我开发的项目EmbeddedGPT中的一个子项，安装包已经分享在github和gitee，出于知识产权保护，源代码和智能体APIkey暂不开放，感兴趣的话你可以下载试玩一下部分功能~
GitHub：https://github.com/Hejun1998/EmbeddedGPT/releases/tag/release
Gitee：https://gitee.com/hejun1561520017/embedded-gpt/releases/tag/v1.0.0
