“ 管道过滤器是工艺系统的“清道夫”，用以保护工艺设备与特殊管件 (如压缩机、泵、疏水阀及仪表等)，防止杂物进入设备、管件损坏部件或堵塞管件影响正常生产运行，起到稳定工艺过程、保障安全生产的作用。
选型不当或安装错误，轻则堵塞、压降增大，重则导致设备损坏、系统停车。本文基于相关标准规范，系统梳理了管道过滤器的核心选用原则、关键安装要点及常用类型（Y型、篮式、反冲式）的尺寸与操作空间，并附有过滤器速查表，旨在为工艺、配管及维护工程师提供一份从选型决策到现场实施的完整操作指南。
1，管道过滤器的选用和设置原则
1.1 过滤器设置于拟保护设备、阀门、仪表的上游侧。
1.2 管道管径DN≤100宜选用Y型过滤器，管径DN≥150宜选用篮式过滤器。

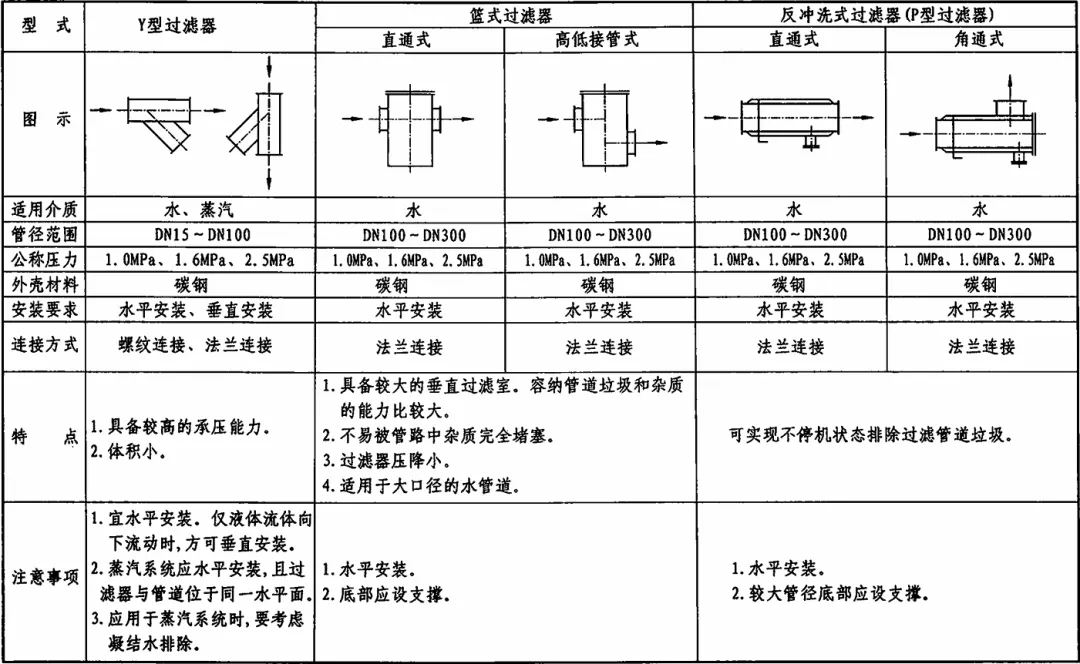

常用过滤器型式见表1
1.3 过滤器选择应确定其公称管径、公称压力、适用温度、过滤网规格、阻力等参数。
1.4 选用过滤器时，应保证过滤器在设计温度下的允许工作压力不小于实际工程的设计压力。
1.5 过滤器对管道设计要求：装有过滤器的管道在工作时可分为间断操作与连续操作。（a）间断操作时，在过滤器前后设置切断阀，以便清理滤网。（b）连续操作时，需设置并联的两套过滤器，分别在过滤器前后设置切断阀，或者设置旁通管道和阀门。
1.6 过滤器连接：镀锌管道系统宜采用螺纹连接或法兰连接；供热热媒为高于110℃热水或蒸汽时，应采用法兰连接，危险的工艺液体应采用法兰连接。法兰、垫片、螺栓、螺母和滤网均应满足设计压力和设计温度条件下的强度要求。
1.7 过滤器过滤网采用金属丝编织的方孔筛网或孔形为圆形的多孔筛板，一般采用不锈钢材料。
1.8 过滤器的主要性能技术参数：过滤精度（过滤器能有效捕集或拦截阻挡的最小颗粒尺寸）、有效过滤面积（过滤器内支撑结构开孔总面积减去 开孔处滤网占据面积的净面积）。
过滤网基本尺寸系列见表2

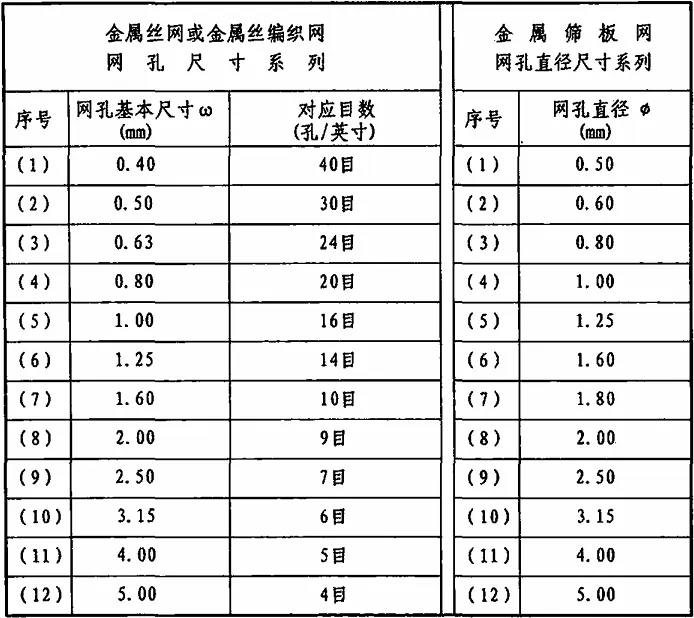

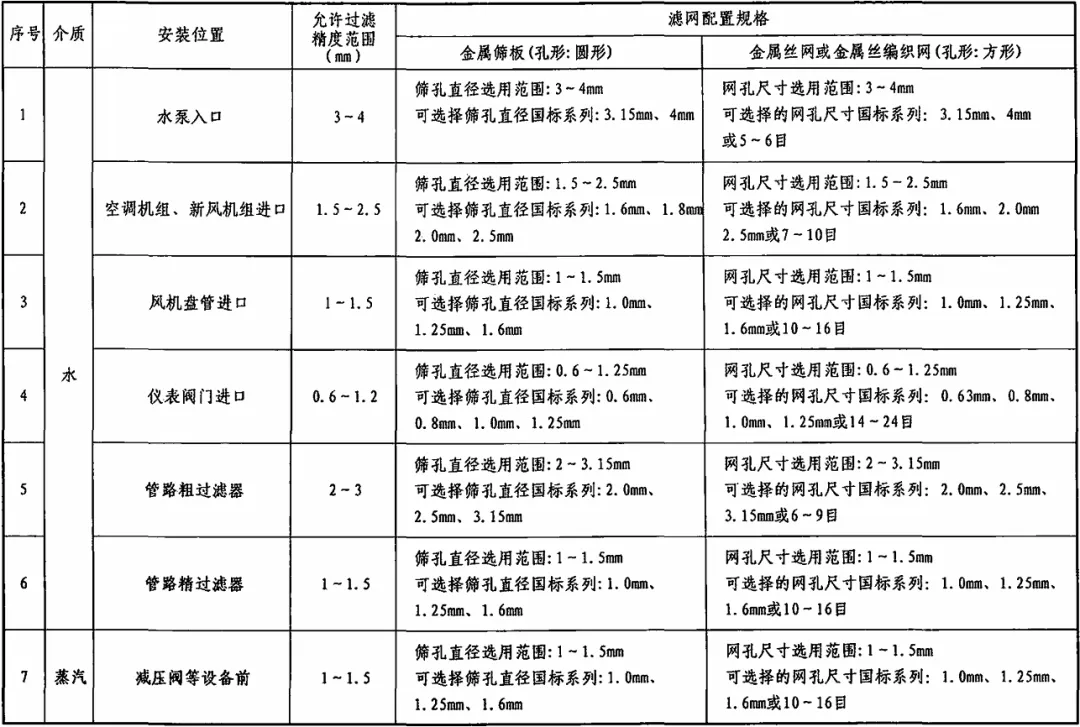

过滤网的选用详见表3
2，管道过滤器的安装要求
2.1 过滤器应安装在管道水平段上。其中Y型过滤器也可在水流方向向下的垂直管段上安装。
2.2 安装过滤器时应仔细查看进出水方向，不得反装。

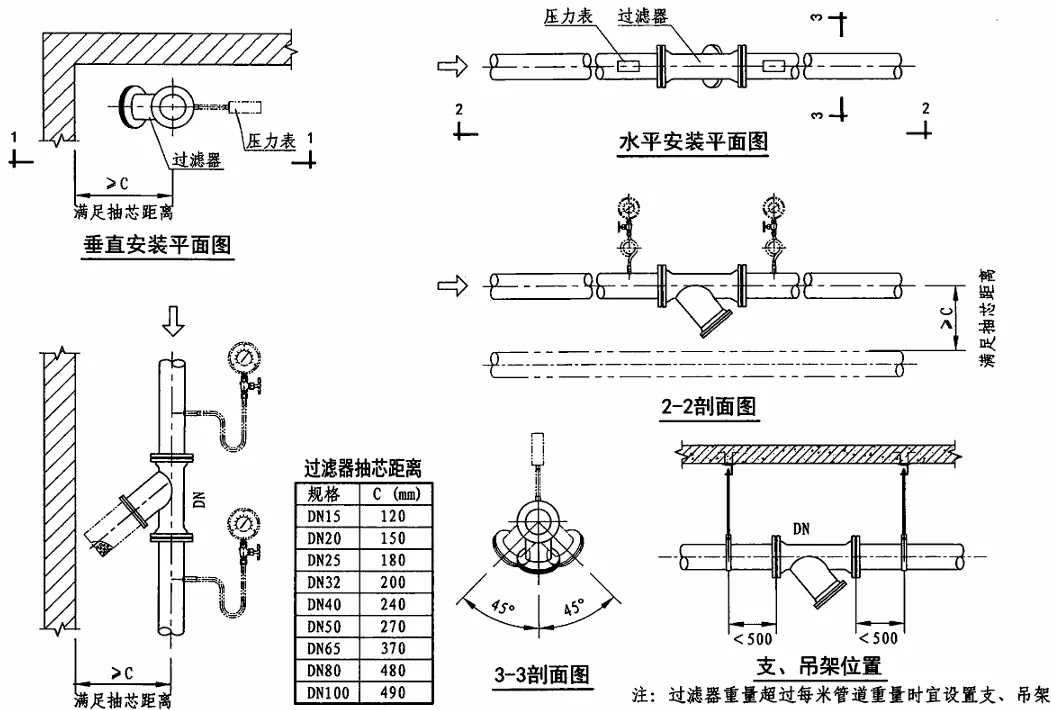

2.3 管道过滤器安装处应留有过滤器安装、拆卸、抽取滤网及维修的空间。
2.4 过滤器管段上下游应设置关断阀门，便于清理滤网时关断。
2.5 过滤器前后可设置压力表或压差计，或预留压力表座，以判断堵塞情况。
2.6 过滤器排污阀宜采用快速排污球阀。
2.7 新安装管道系统，直要求厂家配套提供过滤器临时保 护网，待系统冲洗完成后拆除。
2.8 蒸汽管道安装的过滤器，应设置疏水设施，避免凝结水积聚。
2.9 过滤器重量超过100kg时宜在其上方设置吊钩。
3，常用管道过滤器选型尺寸

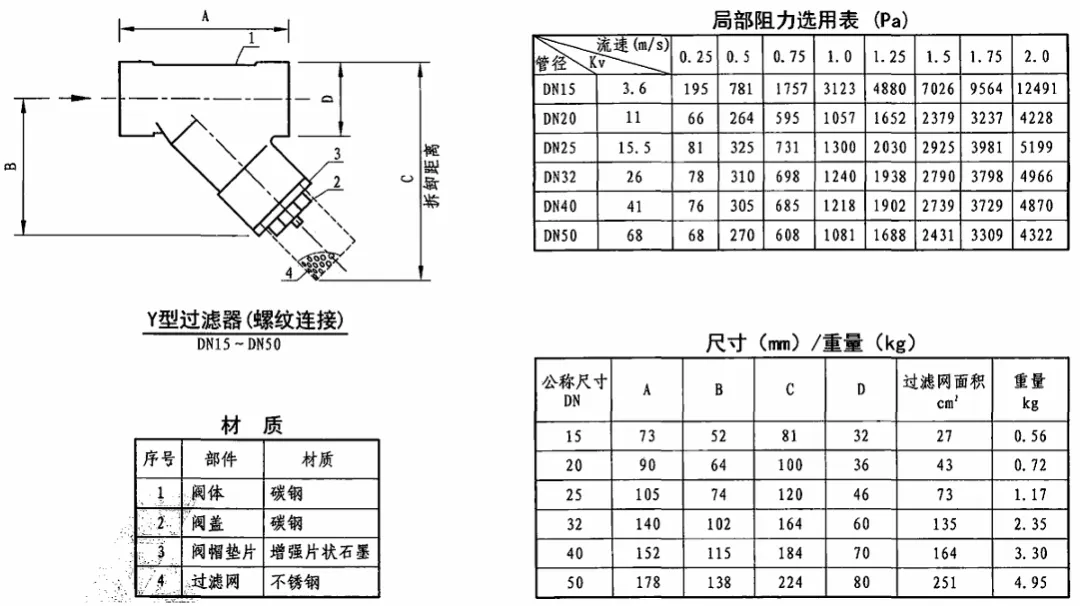

3.1，Y型过滤器（螺纹连接）

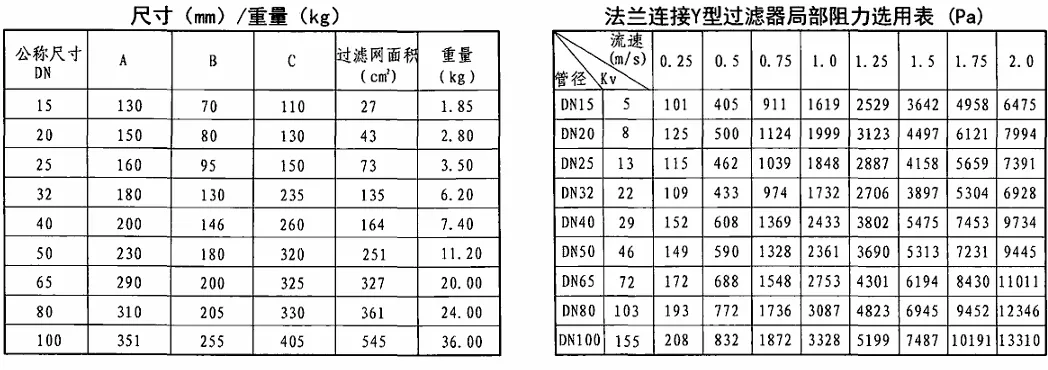

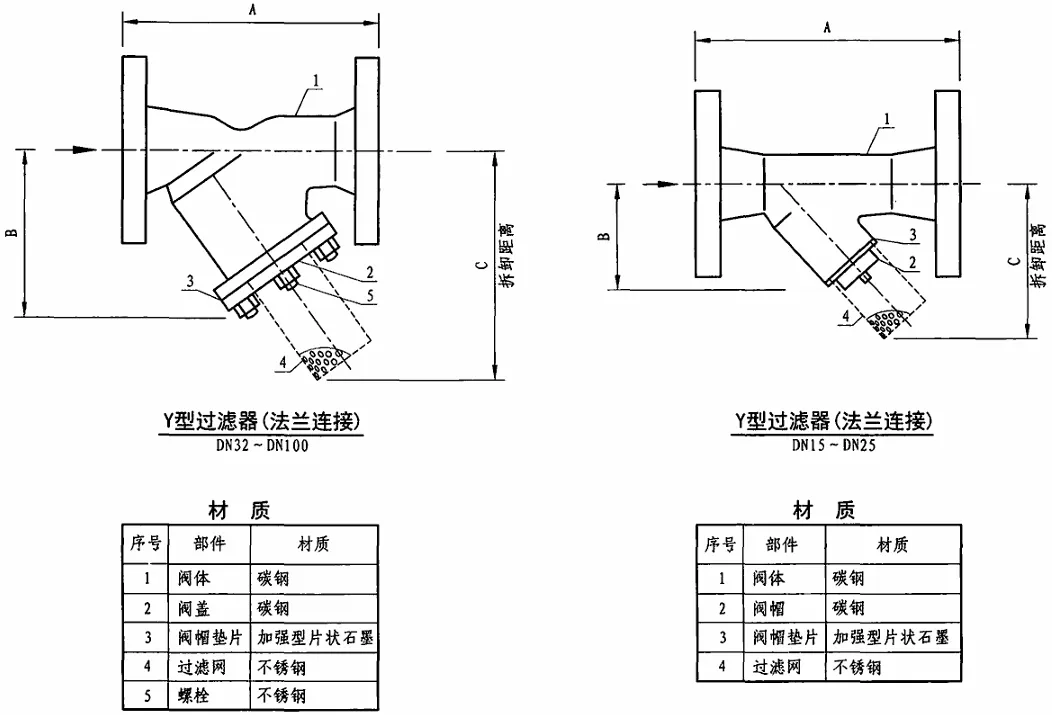

3.2，Y型过滤器（法兰连接）

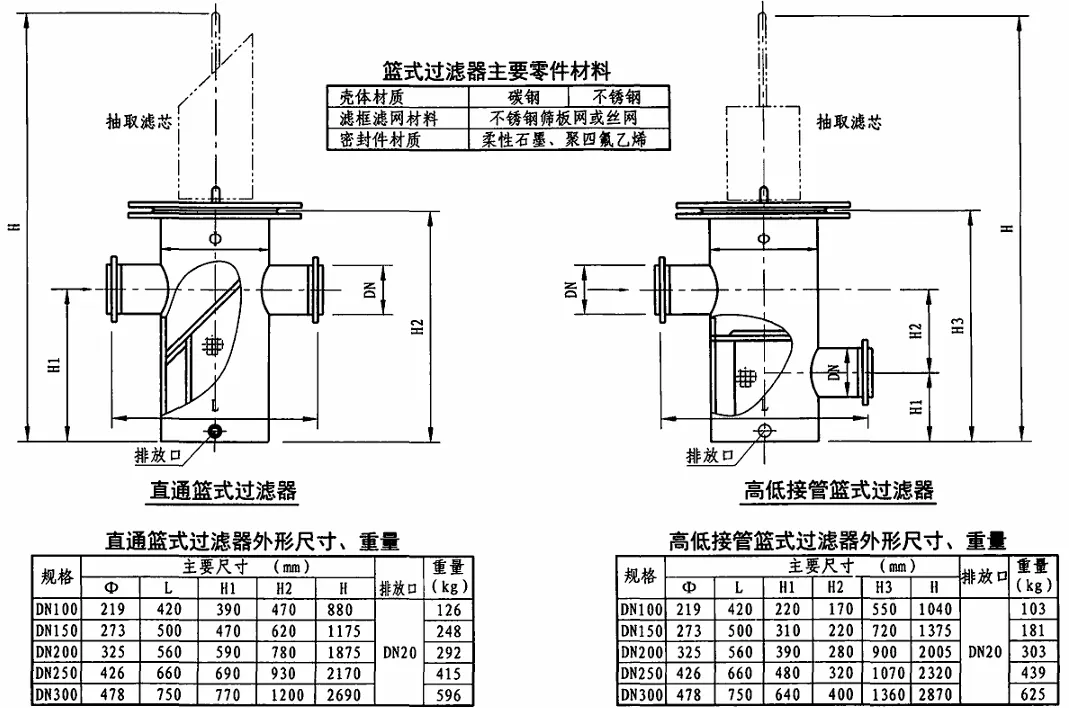

3.3，篮式过滤器
3.4，反冲洗式过滤器
4，常用管道过滤器安装及操作尺寸
4.1，Y型过滤器

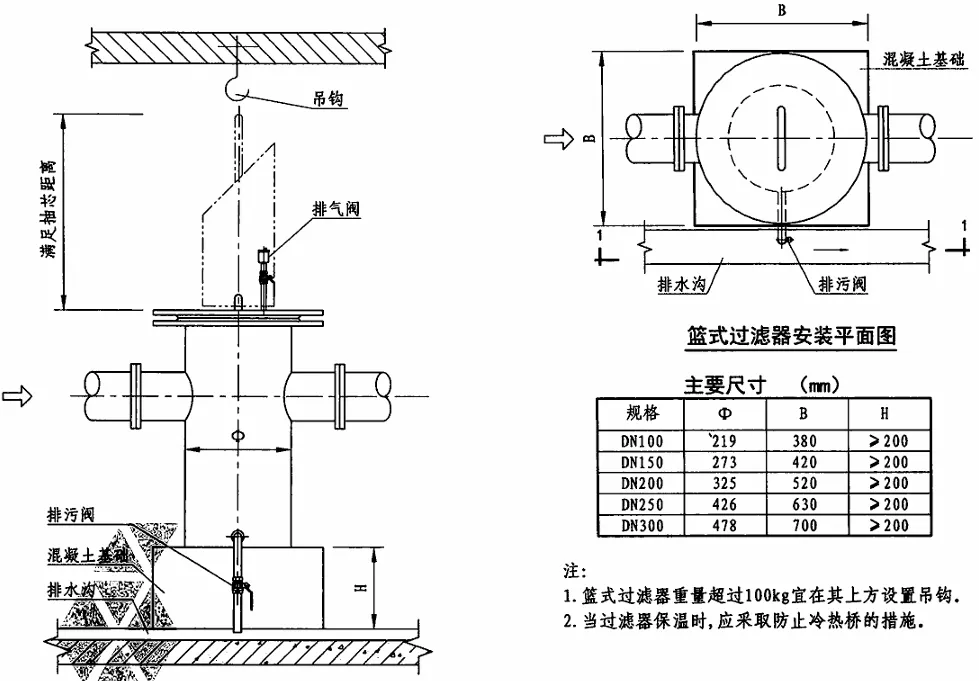

4.2，篮式过滤器

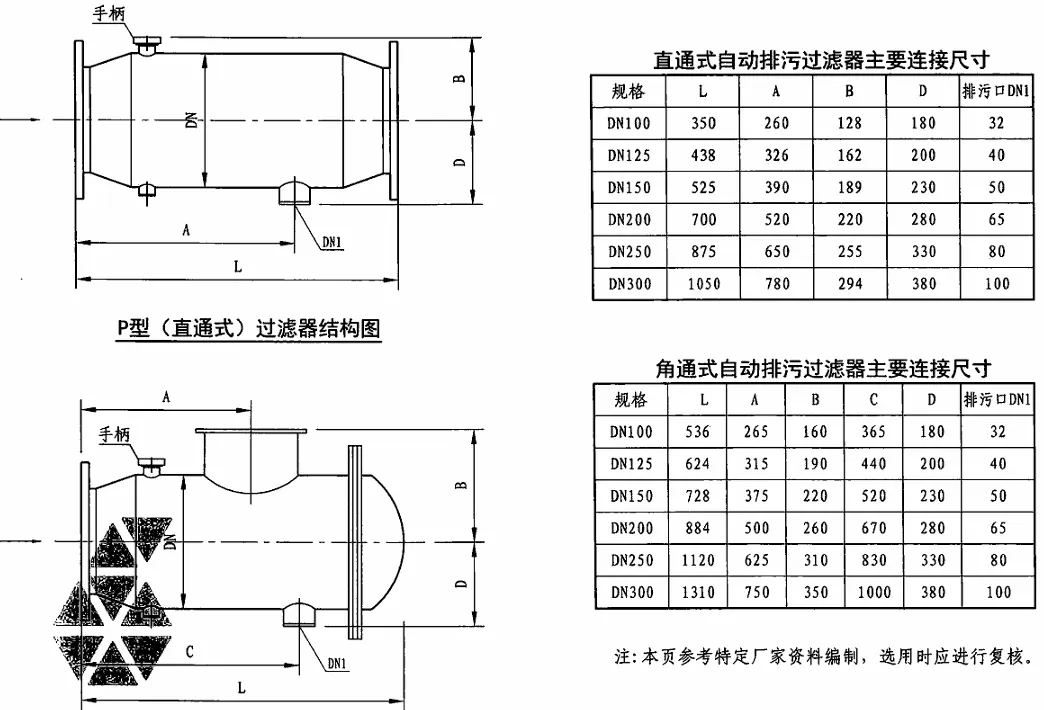

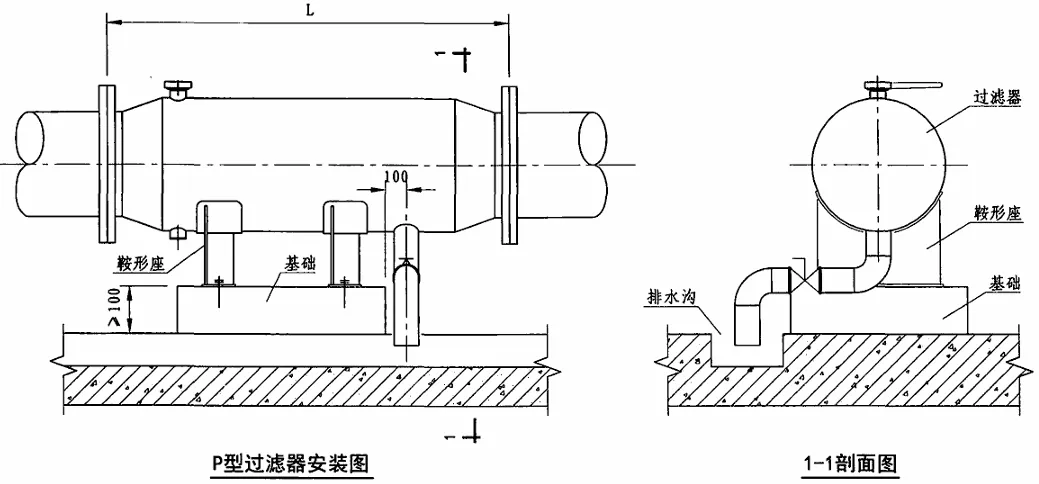

4.3，反冲洗式过滤器
本文为您构建了过滤器选型与安装的知识框架。若您需要更详尽的标准图集进行深入设计，可参考 16K205-2《管道过滤器选用与安装》和HG/T 20570.22-1995《管道过滤器的设置》等权威资料。
