三菱GS系列触摸屏与民德扫码器连接说明实测

扫码器在非标自动化项目中用于工件条码信息采集应用较为广泛，通常情况下我们可以将扫码器与PLC连接，用PLC读取条码数据。这是其中的一种应用方式。本文实测第二种连接方式，利用三菱GS系列触摸屏的232接口，与民德扫码器连接，读取数据。

扫码器规格型号：ES4650 嵌入式影像扫描器，

RS232接口定义：

CTS：允许传送（硬件信号）

RTS：请求传送（硬件信号）

Xon：传送 ON（ASCII 编码 1116）

Xoff：传送 OFF（ASCII 编码 1316）

流程控制：

无- 只使用 TxD 和 RxD 信号进行通信而不使用任何硬件或软件握手协议。

RTS/CTS- 当扫描器准备向主机传送条码数据时，它必须先发送 RTS 信号，等待主机发出 CTS 信号，然后进行正常数据通信。如反馈时延超时或主机没有反馈 CTS 信号，扫描器蜂鸣器将发出特殊鸣叫警告。

双向流控制- 当扫描器准备好接收主机数据时，它发送 RTS 信号;相应地当主机准备好接收扫描器的数据时，它发送 CTS 信号。

XON/XOFF- 当主机不能接受数据时，它会发送一个 XOFF 字符通知扫描器暂停传送；直到扫描器收到一个 XON 字符时，传送继续。

ACK/NAK- 数据传输完毕后，扫描器将等待主机反馈一个 ACK（应答）或者 NAK（无应答）信号。当收到一个 NAK 信号，扫描器会重新发送数据并等待一个 ACK 或者 NAK 信号。当连续收到三次 NAK信号时，扫描器将不再尝试发送当前数据，同时蜂鸣器会发出提示信号。

反馈时延：指在串口通讯时，扫描器等待主机握手应答信号的时间。

具体可参考扫码器使用说明书。本文主要讲解触摸屏侧参数设置。

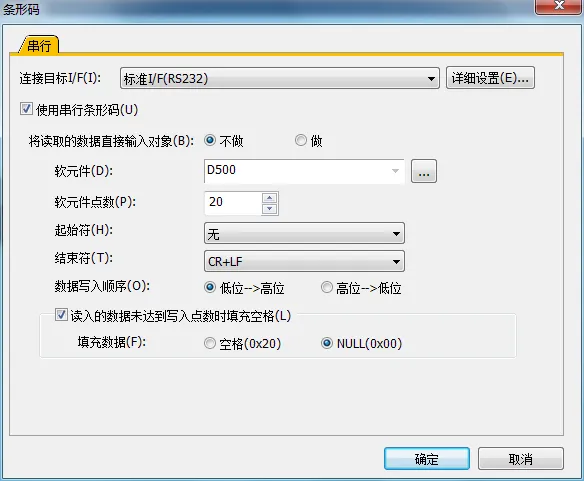

1.条形码通讯参数设置

Got设置，注意CR结尾

详细设置：设置波特率9600（可改），数据位长度8位，停止位1位，奇偶性：无

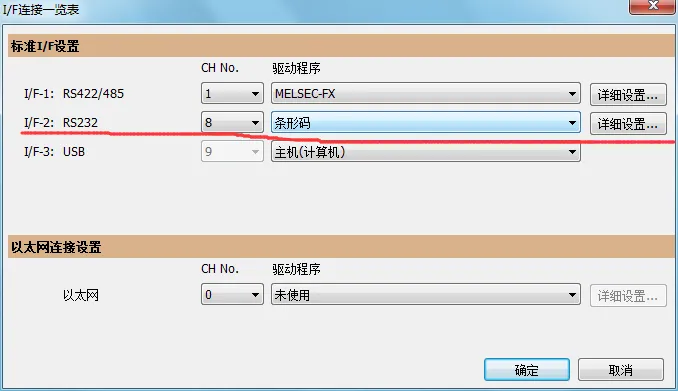

2.I/F连接一栏表

3.PLC程序

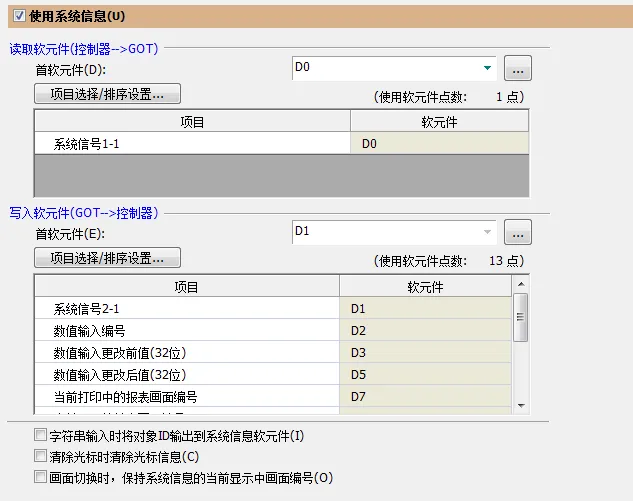

Got设置 got系统参数设置与plc程序相对应。不然got只显示第一次读取的条码。

通过以上简单设置，和简短的程序编写，即可实现触摸屏与扫码器的数据传输。
