物理AI九讲(六):丝杠|让机器人站起、蹲下、伸手、发力的隐藏大件

上一讲，我们聊了电机。

电机像肌肉，一通电就想转，勤奋得很。麻烦也在这里：机器人在真实世界里干活，经常需要直线推拉。站起要向上顶，蹲下要稳稳放，脚踝要细细调，手臂要向外伸，夹爪要轻轻合。

人类靠肌腱把肌肉的力量牵到骨骼上。机器人靠丝杠，把电机的旋转拧出直线力。

丝杠，就是机器人身体里的“肌腱翻译官”：电机负责转，它负责推；电机负责出力，它负责把力送到该去的方向。

听起来像五金店角落里的普通零件，实际藏在高端制造的关键位置。机床、半导体设备、医疗器械、汽车线控制动、航空航天电动缸，以及正在升温的人形机器人，都离不开它。

这篇第6讲，我们就来拆这根“机械肌腱”。

一、丝杠到底干啥：把旋转拧出直线

先看一个很生活化的动作：拧瓶盖。你手腕在旋转，瓶盖沿着螺纹上下移动。丝杠做的事，和它有点像，只是精度高得多、力量大得多、寿命要求也严得多。

一套丝杠系统通常包含：丝杆（带螺纹的长轴）、螺母（沿丝杆移动的套件）、滚动体或滑动副、支撑轴承、润滑和密封结构。电机带动丝杆或螺母旋转，螺旋结构把旋转运动转化为直线位移。

这里有几个常见名词，第一次见可以先收进工具箱：

丝杠入门词典

对机器人来说，丝杠的意义很直接：它让电机这块“旋转肌肉”，获得一条高精度、高推力的直线输出通道。

二、三大家族：梯形、滚珠、行星滚柱

丝杠家族很热闹。按结构和摩擦方式看，机器人产业最常讨论三类：梯形丝杠、滚珠丝杠、行星滚柱丝杠。

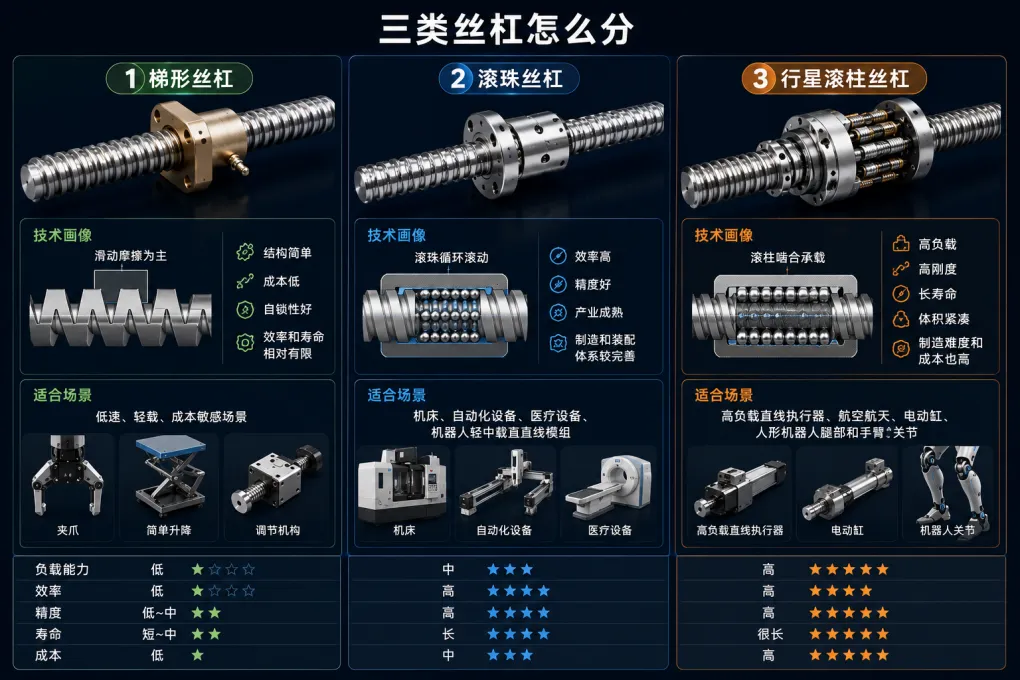

三类丝杠怎么分

滚珠丝杠像一群小钢球在沟槽里排队跑步，摩擦小、效率高。行星滚柱丝杠像一组小滚柱围着丝杆协同干活，接触面积更大，承载能力、刚度和抗冲击能力更强。

人形机器人开始把行星滚柱丝杠推到台前，核心诉求很朴素：小空间里塞进大力气，还要反复跑、安静跑、稳定跑。

三、行星滚柱丝杠热起来：机器人要“小身材，大力气”

人形机器人最难伺候的部位，往往在腿上。髋、膝、踝这些关节要支撑整机重量，还要应对行走、蹲起、转身、避障时的动态冲击。手臂也类似，搬箱子、推门、托盘取放，都要求关节输出稳定。

传统旋转关节可以靠电机加减速器完成。直线关节则常用“电机 + 丝杠 + 传感器 + 控制器”的组合，做成直线执行器（Linear actuator，输出直线推拉力的模组）。

行星滚柱丝杠在这里很吃香，主要有三点。

第一，力密度高。多根滚柱共同承载，同样体积下能扛更大的轴向力。机器人关节空间寸土寸金，这一点很要命。

第二，刚度和寿命友好。滚柱和丝杆之间的接触更“宽”，受力分布更均匀，面对频繁启停、负载反复变化时更稳。

第三，适合集成。倒置式或紧凑型滚柱丝杠可以和电机、轴承、编码器、力传感器塞进一个关节模组里，像一块“机电肌肉包”。

这也解释了一个现象：很多机器人视频看起来是在比谁走得更自然，底层工程其实在比谁的执行器更小、更强、更耐用。

四、技术指标：别只看一根螺纹

丝杠的技术含量，很容易被外形骗过。它看起来像一根高级螺杆，真正考验藏在微米级的形状、表面、配合和一致性里。

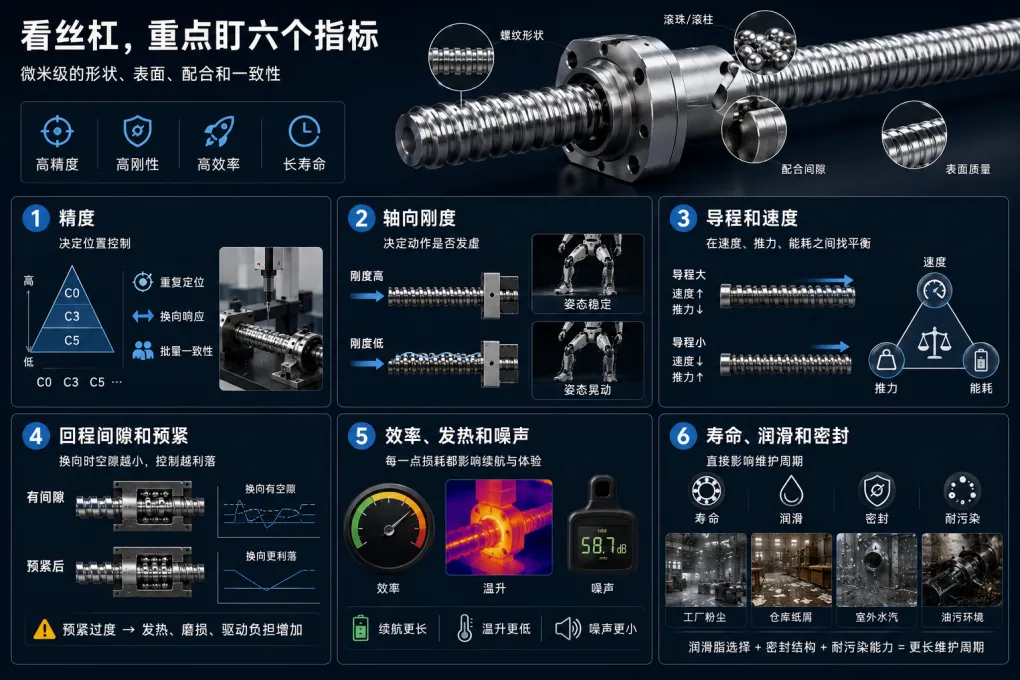

看丝杠，重点可以盯六个指标。

1. 精度。精度决定位置控制。机床会特别看C0、C3、C5等精度等级；机器人还会看重复定位、换向响应和批量一致性。

2. 轴向刚度。刚度决定动作是否发虚。腿部关节一软，整机姿态就会晃；手臂一软，端部抓取就会抖。

3. 导程和速度。导程大，直线速度容易拉起来；导程小，推力和控制分辨率更舒服。机器人要在速度、推力、能耗之间找平衡。

4. 回程间隙和预紧。换向时的空隙越小，控制越利落。预紧可以消除松旷，预紧过度会增加发热、磨损和驱动负担。

5. 效率、发热和噪声。机器人背着电池干活，每一点损耗都会进入续航账本。关节噪声太大，也会影响商用和家庭场景体验。

6. 寿命、润滑和密封。工厂粉尘、仓库纸屑、室外水汽，都会慢慢“教育”精密零件。润滑脂选择、密封结构和耐污染能力，直接影响维护周期。

丝杠的难点，既在设计公式里，也在加工车间里。图纸写得漂亮，样品跑得漂亮，批量产品也要跑得漂亮。

五、量产卡点：看着像螺丝，做起来像微雕

丝杠进入人形机器人，最大的挑战落在稳定量产。单件样品漂亮只是开始，批量产品也要持续漂亮。

第一个卡点是螺纹加工。高端丝杠需要极高的牙型精度、螺距一致性和表面粗糙度。磨削、滚轧、研磨、抛光，每一步都影响效率、噪声、寿命。

第二个卡点是热处理和材料。丝杠要硬，又不能脆；要耐磨，又要控制变形。热处理稍微失控，后面的装配和精度就会一起“脸色不好”。

第三个卡点是滚柱、螺母和丝杆的配组。行星滚柱丝杠里，每根滚柱都要和丝杆、螺母精准啮合。几何误差、硬度差异、表面状态，都会影响载荷分配。

第四个卡点是检测。微米级误差靠肉眼看不见，必须靠精密测量设备和完整测试流程：导程误差、摩擦力矩、轴向游隙、噪声、寿命、温升，都要跑数据。

第五个卡点是成本。人形机器人想走向规模化，核心部件迟早要接受BOM（Bill of Materials，物料清单和成本拆解）的审视。行星滚柱丝杠再香，也要逐步把成本打下来。

这就很考验企业的综合能力：工艺、设备、材料、装配、检测、良率、客户验证，一个都不能偏科。

六、丝杠进入BOM：价值藏在关节执行器里

在人形机器人里，丝杠很少单独出现。它常被装进直线执行器，和电机、轴承、传感器、结构件、驱动板一起工作。

一个典型直线执行器，可以这样拆：

直线执行器的常见构成

所以看丝杠产业，不能只看“卖一根丝杆”的生意。更大的价值，常常在直线执行器和关节模组里扩散。

未来的机器人公司会越来越挑剔：既要丝杠本体强，也要模组好装；既要推力够，也要重量低；既要寿命长，也要价格能落到商业账里。

七、供应链：谁在做这根“机械肌腱”

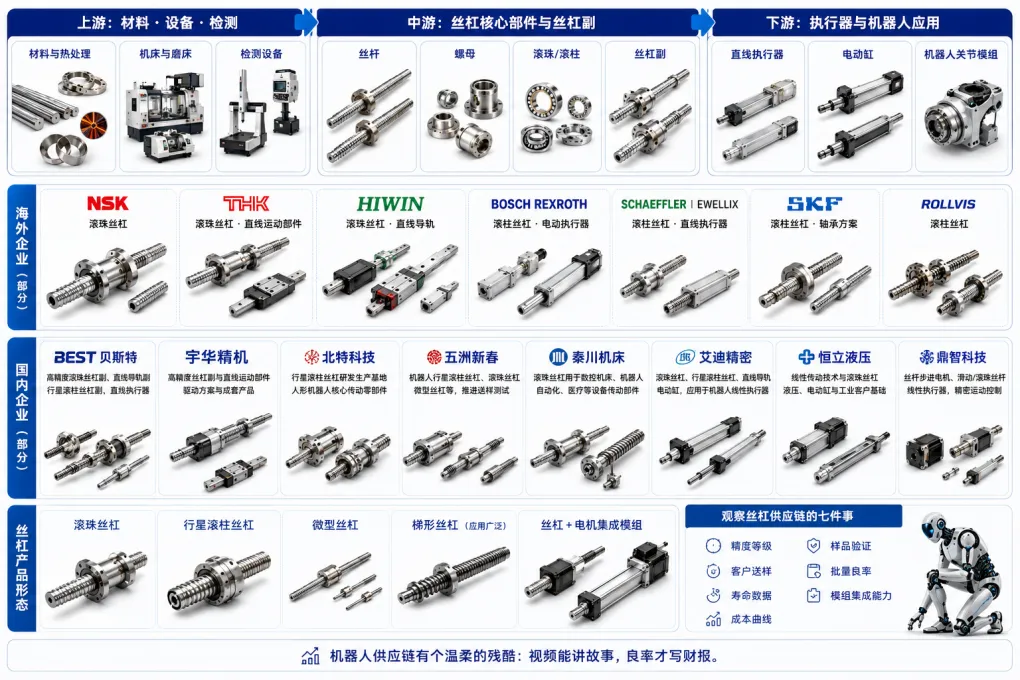

丝杠供应链可以分成三层：上游是材料、热处理、机床、磨床、检测设备；中游是丝杆、螺母、滚珠/滚柱、丝杠副；下游是直线执行器、电动缸、机器人关节模组。

海外企业里，NSK、THK、HIWIN上银长期深耕滚珠丝杠和直线运动部件；Bosch Rexroth、Schaeffler/Ewellix、SKF、Rollvis等在滚柱丝杠和高性能电动执行器领域积累深厚。

国内企业这几年也在快速补位，尤其是汽车零部件、轴承、机床和液压企业，正在把原有精密制造能力迁移到机器人丝杠上。

丝杠相关核心公司观察

看这条链，建议少盯概念，多看七件事：精度等级、样品验证、客户送样、寿命数据、批量良率、成本曲线、模组集成能力。

机器人供应链有个温柔的残酷：视频能讲故事，良率才写财报。

八、看丝杠公司的五个变量

第一，看客户验证。丝杠进入人形机器人关节，需要本体厂、执行器厂和控制算法一起调。样品通过，离稳定供货还有很长一段路。

第二，看工艺设备。高端螺纹磨床、滚轧设备、热处理能力、检测设备，决定企业能否持续复制精度。

第三，看材料和热处理。丝杠要长期承受疲劳、冲击、摩擦和温升，材料体系和热处理稳定性很关键。

第四，看集成能力。单独做丝杠是一门生意，把丝杠、电机、传感器、驱动器做成直线执行器，又是一门更大的生意。

第五，看降本路径。机器人量产后，价格会压到每一个零部件身上。谁能把高性能和低成本放进同一张表，谁更接近规模化。

结尾：机器人站起来，离不开一整套身体工程

大模型让机器人听懂任务。传感器让机器人感到世界。控制器让机器人协调身体。电机让机器人拥有肌肉。

丝杠这根“肌腱”，负责把旋转拧出推力，把动作送进关节，把力传到脚下和手上。它低调，不爱上镜，可每一次蹲起、迈步、推门、托举，都少不了它。

人形机器人产业越往深处走，越会发现一个朴素规律：真正决定体验的，常常是那些看起来最普通的零件。

下一讲，我们继续钻进关节。

第7讲，减速器：机器人的关节变速箱。

说明：本文为产业链学习与科普内容，不构成投资建议。
