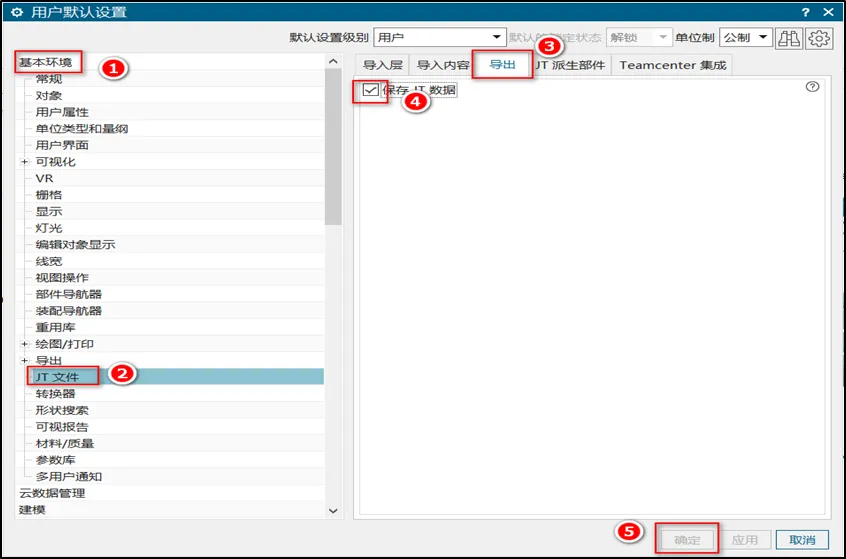

夜雨聆风以前Teamcenter与NX集成环境中，三维模型可以通过设置用户默认设置的导出JT，在保存三维模型时，自动生成模型的轻量化JT文件，这个是目前最方便的可视化转换方式，不需要用户介入。

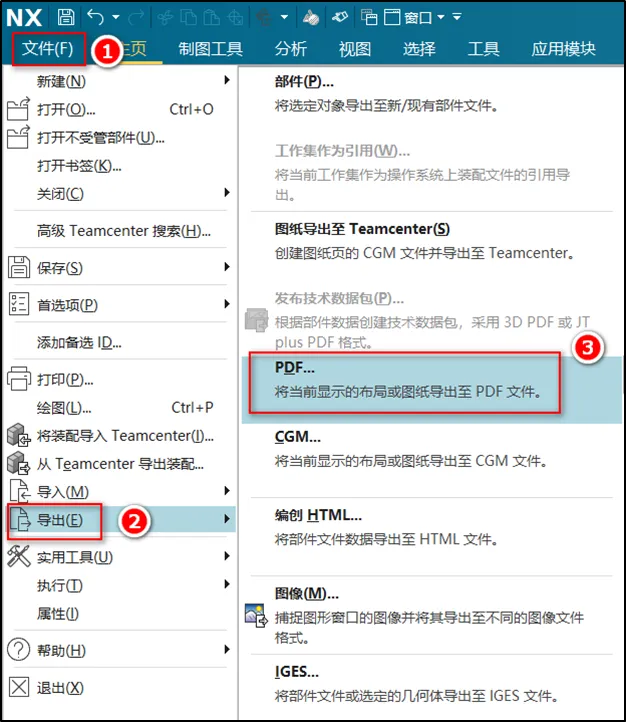

但是在以前的NX集成中，保存二维工程图时，却没办法自动生成PDF文件，必须手动执行【导出】-【PDF】，或者通过NX开发，执行【保存】时，自动生成PDF文件。
现在通过Teamcenter集成NX的用户默认设置，即可实现保存二维工程图时自动生成PDF文件。（该功能从NX 1980版本开始）

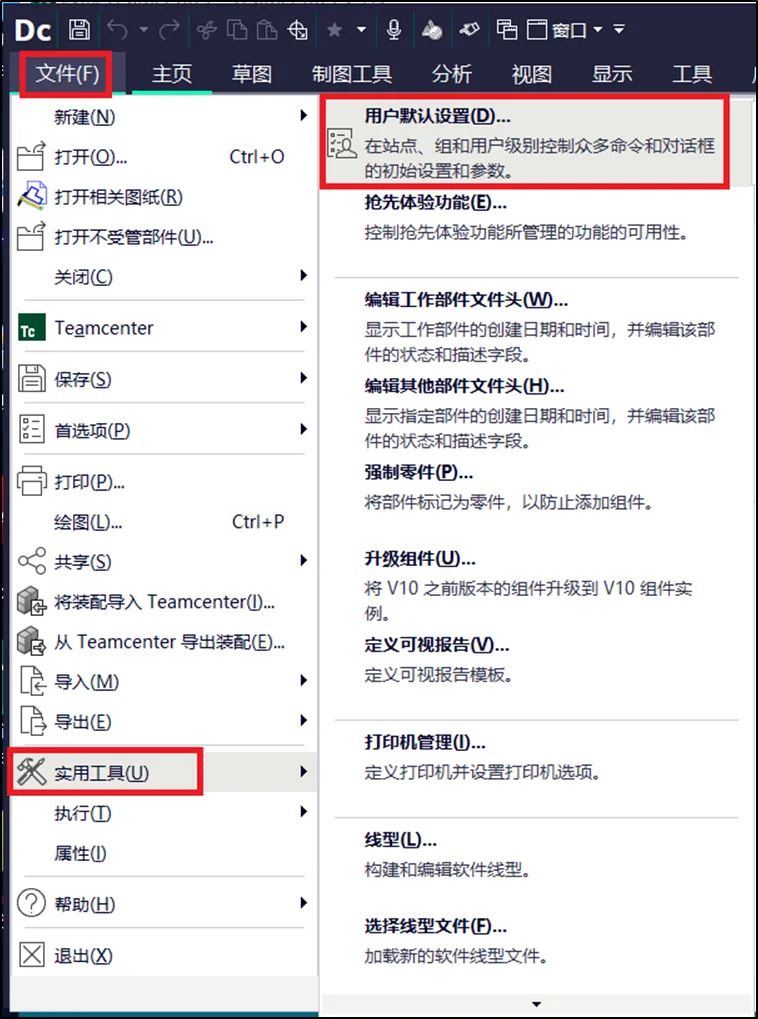

首先修改NX的用户默认设置，通过【文件】-【使用工具】-【用户默认设置】

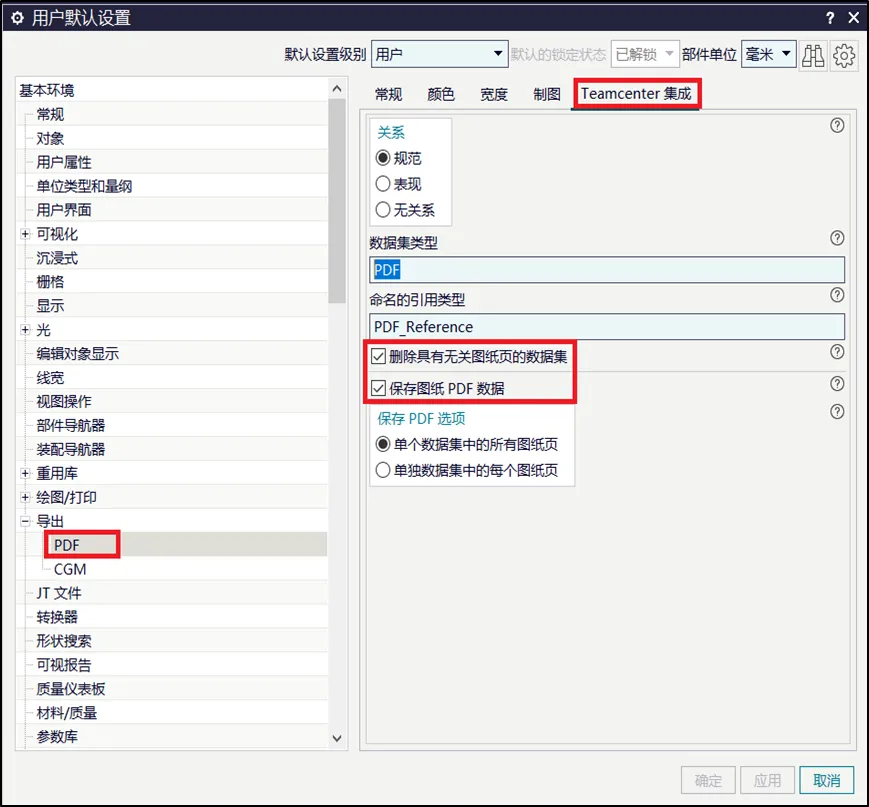

在用户默认设置中，选择【基本环境】-【导出】-【PDF】，再选择Teamcener集成页签，
•设置导出关系：默认为表现，可以修改为规范
•数据集及命名的引用类型：数据集类型默认为PDF，命名的引用类型默认为PDF_Reference
•“删除具有无关图纸页的数据集”：选择此选项时，执行保存时，可以删除零组件版本下已有的PDF图纸；
•“保存图纸PDF数据”： 选择此选项时，执行保存时，默认执行保存PDF操作。

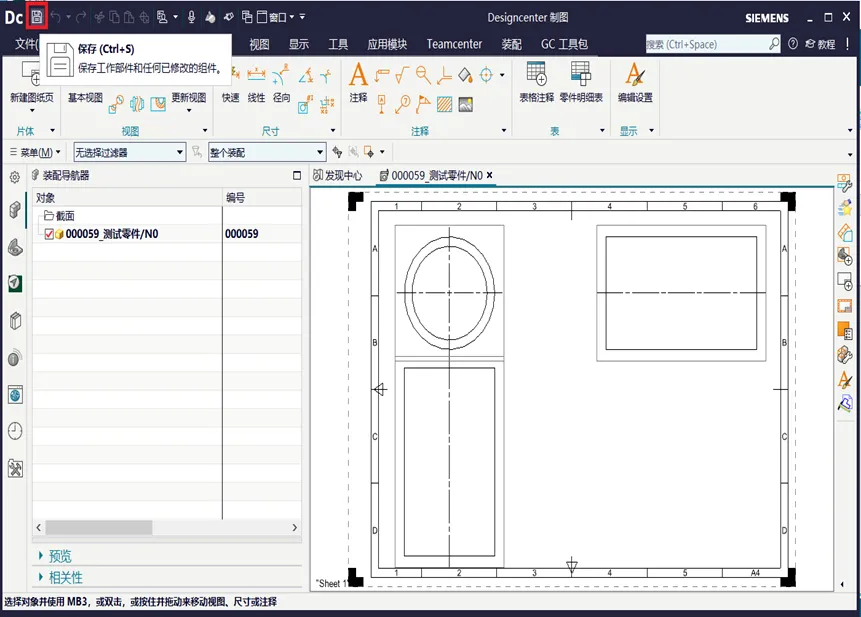

在制图中完成二维工程图设计后，点击【保存】按钮，自动执行保存

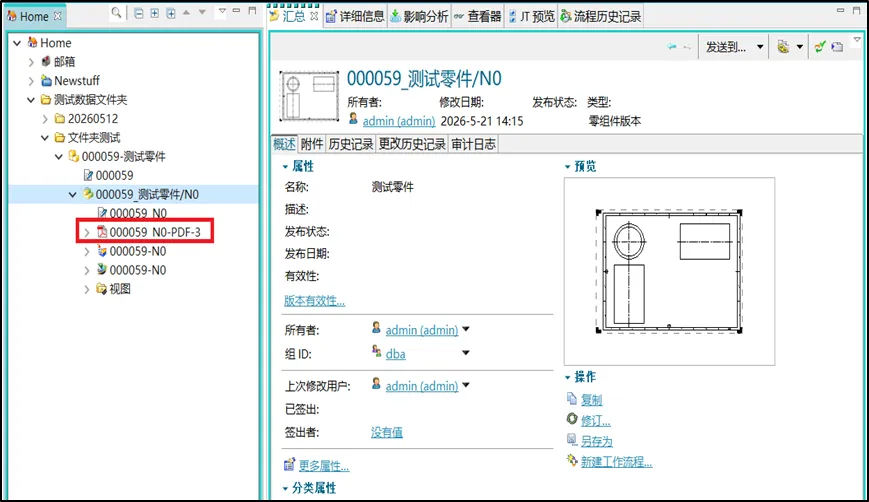

保存完成后，在TC中的零组件版本下可以看到生成的PDF数据集

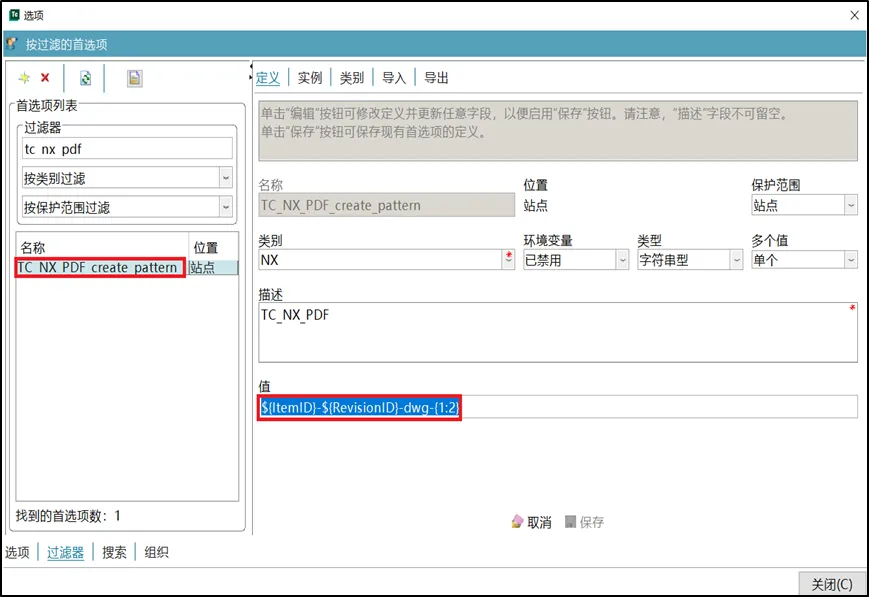

还可以通过选项设置PDF数据集的命名规则，TC_NX_PDF_create_pattern
如：${ItemID}_${RevisionID}-{1:2}

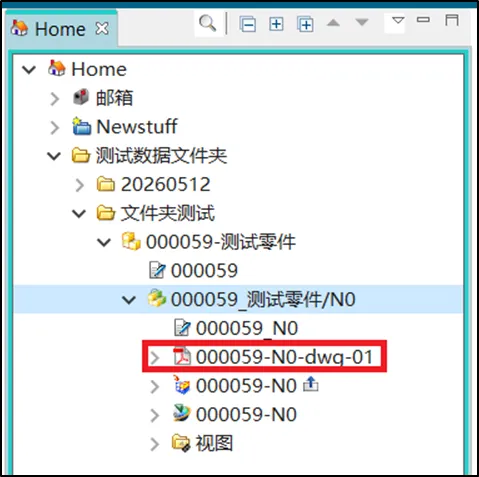

设置完成选项后，重启NX集成接口，执行保存二维工程图，新生成的PDF数据集命名如下：
