COMSOL仿真软件在质谱电场与磁场中的应用
关键词：COMSOL Multiphysics · 质谱仪仿真 · 四极杆滤质器 · 扇形磁场 · 离子轨迹追踪 · 电场分析 · 磁场仿真领域：分析仪器设计 · 计算物理 · 仿真建模核心模块：AC/DC模块 · 粒子追踪模块 · MEMS模块
一、引言：质谱仿真为何选择COMSOL
质谱仪是现代分析科学中不可或缺的核心仪器，其通过测量离子的质荷比（m/z）来实现对物质的定性和定量分析。从环境监测到药物代谢动力学，从食品安全到天体化学，质谱技术的应用已经渗透到几乎所有科学领域。然而，质谱仪的研制与优化涉及复杂的电磁场设计——离子在电场中的加速、聚焦、分离，以及在磁场中的偏转、筛选，都需要精密的场分布和轨迹控制。
COMSOL Multiphysics作为一款基于有限 元方法（FEM）的多物理场仿真软件，凭借其强大的耦合计算能力和灵活的建模框架，已成为质谱仪电磁场仿真领域的首选工具。COMSOL能够精确求解静电场、交流电场、静磁场以及带电粒子在电磁场中的运动方程，并支持这些物理场的多维度耦合分析，为质谱仪的数字化设计与优化提供了可靠的理论支撑。
据中国计量科学研究院杨丽娜等人的研究，基于COMSOL建立的四极场数字仿真模型Sim-Quaq-COM-V1.0，其仿真数据与理论计算结果高度一致，相同条件下双曲四极杆中m/z 69离子的通过量约为圆柱四极杆的4倍，充分验证了COMSOL仿真在质谱领域的精确性与实用性[来源]。

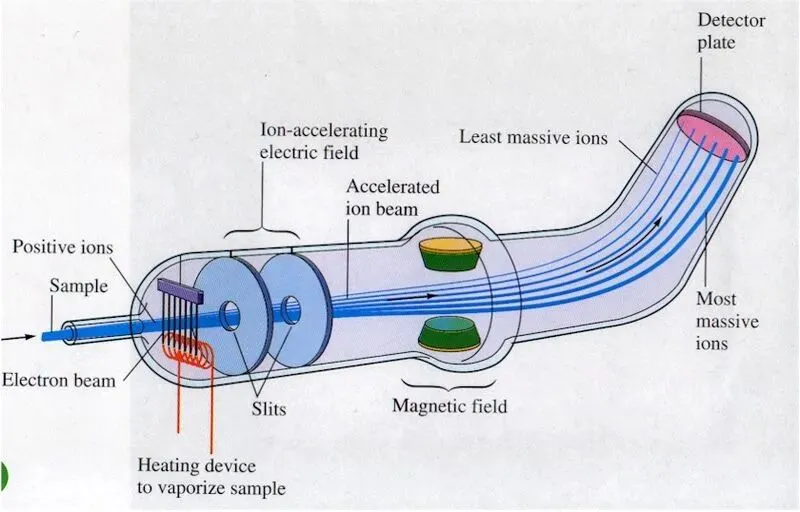

图1 质谱仪工作原理示意图：样品离子化→电场加速→磁场偏转→检测器接收
本文将系统介绍COMSOL仿真软件在质谱仪电场与磁场分析中的应用，涵盖四极杆滤质器电场仿真、扇形磁场质谱仪仿真、离子轨迹追踪、边缘场效应分析等核心内容，并提供实用的仿真建模指导。
二、质谱仪基本原理概述
2.1 质谱分析的核心流程
质谱分析的基本流程可以概括为四个核心步骤：
① 离子化——将样品分子转化为气相离子（如电子轰击EI、电喷雾ESI等）
② 加速——通过静电场赋予离子相同动能
③ 质量分离——利用电场或磁场按质荷比分离离子
④ 检测——记录不同m/z离子的强度信号
其中，质量分离是质谱仪设计的核心环节，直接决定了仪器的分辨率、灵敏度和质量范围等关键性能指标。根据分离原理的不同，质谱仪可分为多种类型：
表1 质谱仪主要质量分析器类型及COMSOL仿真适用性
2.2 电场在质谱中的核心作用
电场在质谱仪中承担多重功能：在离子源区域，静电透镜（如Einzel透镜）用于提取和聚焦离子束；在质量分析区域，四极杆施加的DC+AC复合电场用于选择性传输特定质荷比的离子；在检测器区域，偏转电场和电子倍增器的高压电场用于离子信号的收集与放大。
对于四极杆滤质器，其工作原理基于马蒂厄方程（Mathieu Equation）的稳定性区域。当DC电压U和AC电压V的比值及幅值满足特定条件时，只有某一质荷比的离子能够稳定通过四极杆，其他离子则因振幅不断增大而撞击杆壁被吸收。
2.3 磁场在质谱中的核心作用
磁场主要用于扇形磁场质谱仪的质量分离。带电离子以速度v进入均匀磁场B后，受洛伦兹力作用沿圆弧轨道偏转，偏转半径r由下式决定：
r = mv / (qB)
其中m为离子质量，v为离子速度，q为离子电荷，B为磁通密度。不同质荷比的离子偏转半径不同，从而实现质量分离。双聚焦质谱仪则通过静电分析器（ESA）按能量筛选与扇形磁场按质荷比筛选的组合，实现方向和能量的双聚焦，大幅提升分辨率。

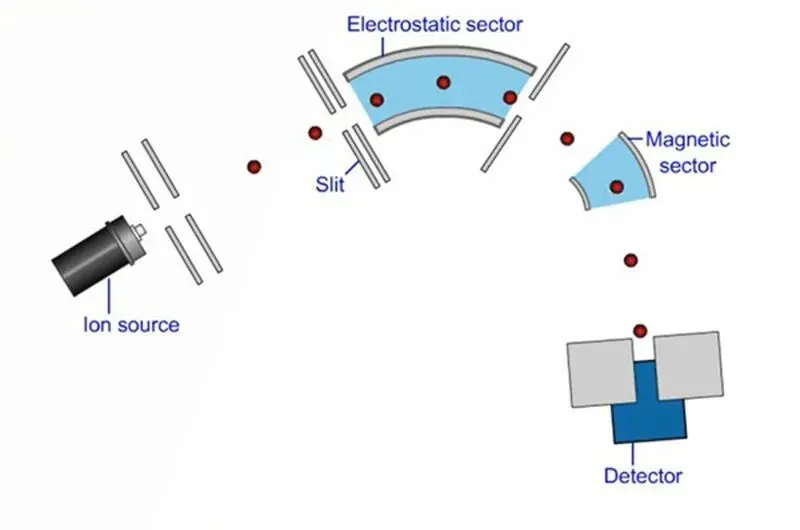

图2 双聚焦质谱仪原理示意图：离子源→狭缝→静电分析器→磁分析器→检测器
三、COMSOL在质谱电场仿真中的应用
3.1 四极杆滤质器电场仿真
四极杆滤质器（Quadrupole Mass Filter, QMF）是COMSOL质谱仿真中最经典、最广泛的应用案例。COMSOL官方提供的四极杆滤质器模型，完整展示了从电场计算到离子轨迹追踪的仿真流程。
3.1.1 几何建模与物理场设置
四极杆滤质器由四根平行杆组成，相对的杆电连接，相邻杆施加反相DC和AC电压。典型参数为：杆半径re = 2.78 mm，内切圆半径r0 ≈ 2.42 mm（re/r0 = 1.148），射频频率通常为1–10 MHz。
COMSOL建模时需要设置三个物理场接口：
① 静电场（Electrostatics, es）——求解DC电场分布
② 电流（Electric Currents, ec）——求解AC电场分布（频域）
③ 带电粒子追踪（Charged Particle Tracing, cpt）——计算离子轨迹
DC电场通过求解泊松方程获得：
∇·(ε0εr∇U) = 0
其中ε0为真空介电常数，εr为相对介电常数（真空取1），方程右侧为零表示忽略空间电荷效应。
AC电场则通过频域电流守恒方程求解：
∇·[(σ + jωε0εr)∇V] = 0
其中σ为电导率（真空取零），ω为角频率。南北杆施加正AC电压Vac，东西杆施加负AC电压-Vac。

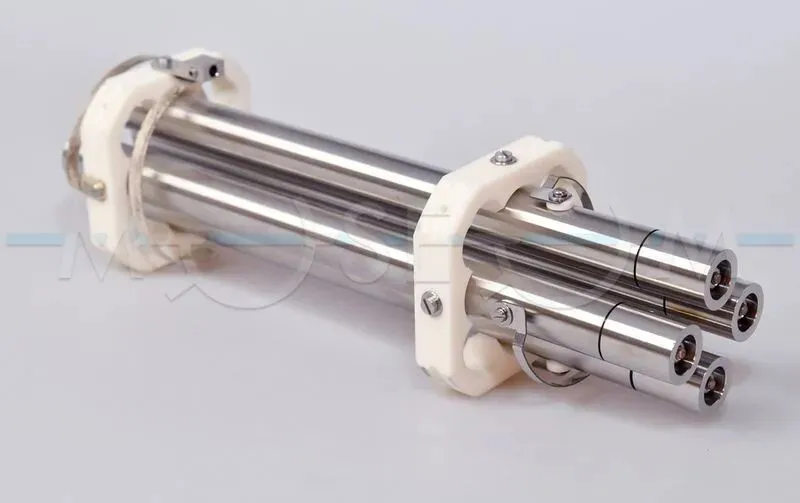

图3 四极杆滤质器实物结构：四根平行金属杆通过绝缘环固定
3.1.2 马蒂厄稳定性图与传输概率
四极杆的工作原理可以用马蒂厄参数a和q描述，它们分别与DC电压和AC电压相关：
a = 8eZUdc / (mr02ω2) q = 4eZVac / (mr02ω2)
其中Z为电荷数，e为元电荷，m为离子质量，r0为内切圆半径，ω为角频率。当(a, q)值落在稳定性图的灰色区域时，离子做稳定振荡运动并通过四极杆；否则离子振幅不断增大最终撞击杆壁。四极杆的扫描操作是通过保持a/q比值不变、同步增大a和q值来实现的，使得不同质荷比的离子依次通过稳定区[COMSOL官方案例]。

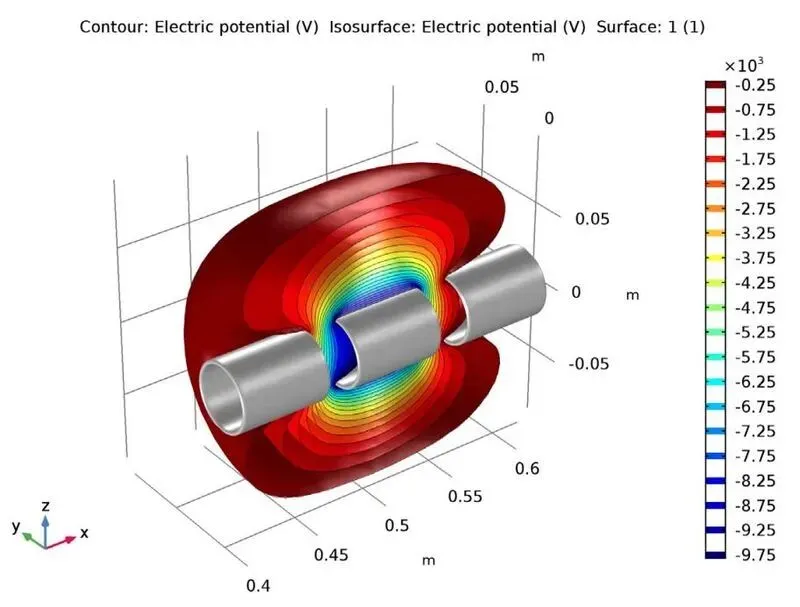

图4 COMSOL仿真中的电势分布：金属电极周围的等势面与等高线
3.1.3 边缘场效应分析
在实际四极质谱仪中，滤质器的入口和出口处存在边缘场（Fringe Fields）。这些边缘场对特定离子通过滤质器的传输概率具有重要影响，是仿真中不可忽略的因素。COMSOL的三维模型可以自然地包含边缘场效应，通过在入口处施加小DC偏压（如3 V）和AC偏压来加速离子进入滤质器，从而更真实地模拟实际工作条件[COMSOL四极质谱仪案例]。
北京北分仪器的韩岩等人利用COMSOL建立了大质量数四极质谱计（1–1000 amu）的全结构模型，系统仿真了离子源透镜电压、射频频率、偏转电压等参数对传输效率的影响。结果表明：射频频率增大时离子传输率降低；偏转电压在约-280 V时传输效率最大；初始动能越大，到达检测器的离子越少[来源]。
3.2 离子透镜与静电场聚焦
Einzel透镜是质谱仪离子光学系统中最重要的静电聚焦元件之一，由三个圆筒电极组成，中间电极施加高电压，两端电极接地。COMSOL可以精确计算Einzel透镜的电势分布和离子聚焦特性，优化减速-加速模式下的最佳工作电压。
东国大学的研究团队利用COMSOL的AC/DC模块计算加速柱的静电势分布，优化了Einzel透镜在-27.38 kV减速-加速模式下的最佳工作电压，成功实现了12C-18O等多种离子束的高效传输，均方根发射度为0.260π mm·mrad，束斑尺寸2.42 mm[来源]。

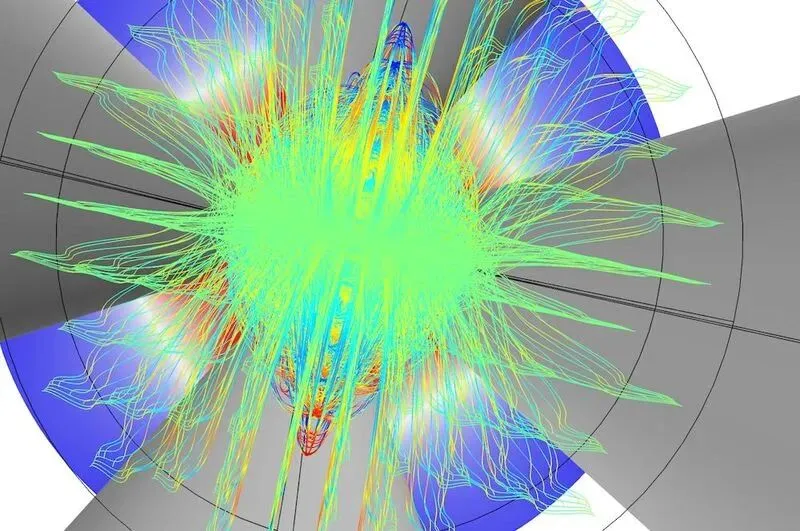

图5 COMSOL四极质谱仪粒子追踪仿真：离子在四极场中的运动轨迹
3.3 离子阱电场仿真
三维离子阱（3D Ion Trap）又称Paul阱，由一个环形电极和两个端盖电极组成，施加RF电压产生四极电场囚禁离子。COMSOL可以精确模拟离子阱内的电势分布和离子运动轨迹，研究囚禁稳定性、共振激发和碰撞诱导解离（CID）等过程。

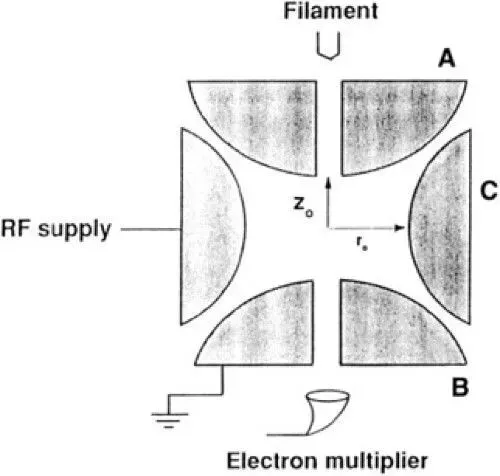

图6 三维离子阱结构示意图：环形电极(RF) + 端盖电极，z0和r0标注关键尺寸
COMSOL建模中，离子阱的仿真步骤与四极杆类似，但需注意：(1) 离子阱为三维结构，需要3D建模；(2) 端盖电极上的小孔用于离子注入和射出，需要在几何中精确建模；(3) 离子的囚禁和激发过程涉及较长时间尺度的模拟，需要合理设置时间步长。
四、COMSOL在质谱磁场仿真中的应用
4.1 扇形磁场质谱仪仿真
扇形磁场质谱仪利用均匀磁场对离子进行质量分离。COMSOL官方提供的敏感性高分辨率离子微探针（SHRIMP）案例，完整展示了电场+磁场联合仿真的建模方法。
SHRIMP的基本工作原理是：将粒子束先后置于径向电场和均匀磁场中，分离出具有指定能量和质荷比的粒子。环形静电分析器根据粒子的动能过滤离子，扇形磁场则根据质荷比过滤离子。两者结合实现了双聚焦分析。
4.1.1 静电分析器的力平衡
环形静电分析器中，粒子沿半径r的圆弧传播时，离心力必须与电力平衡：
mv2/r = qEr → Er = 2ε/(qr)
其中ε = mv2/2为粒子动能，Er为电场径向分量。对于初始能量50 eV的SF6-离子，在平均半径1.272 m的静电分析器中，所需电场大小为78.616 V/m[COMSOL SHRIMP案例]。
4.1.2 扇形磁场的力平衡
扇形磁场中，粒子在均匀磁通密度B作用下沿圆弧运动，离心力与磁力平衡：
mv2/r = qvB → Bz = -mv/(qr)
上述电场和磁场值可以直接作为COMSOL中的表达式输入。模型中，粒子束从发射器进入，首先受到径向向内的电场作用，然后受到均匀的面外磁通密度作用。部分粒子束在各孔径处丢失，只有满足特定能量和质荷比条件的粒子才能到达检测器。
图7 磁扇区质量分析器原理：洛伦兹力(f₁)与离心力(f₂)共同决定离子偏转轨迹

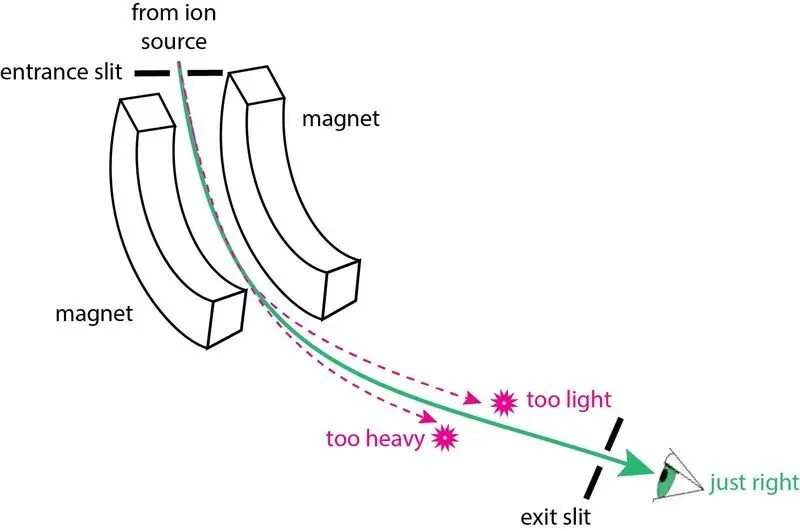

图8 扇形磁场质量分离原理：不同质量离子偏转程度不同，"合适"的离子通过出口狭缝
4.2 磁四极透镜系统仿真
除了扇形磁场质谱仪，COMSOL还可以仿真磁四极透镜系统，这类系统广泛用于粒子加速器和质谱仪中的离子束聚焦。COMSOL官方案例展示了一束B5+离子连续通过三个磁四极透镜的粒子路径。
磁四极透镜由四个永磁体组成，产生近似四极磁场，安装在铁质圆柱体中以增强和维持磁场强度。关键原理是：每个四极磁体沿一根横轴聚焦离子束，沿另一根横轴散焦。通过三段式F-D-F（聚焦-散焦-聚焦）交替排列，在圆周各个方向都产生净聚焦效应[COMSOL四极透镜案例]。
在COMSOL中，磁场由静磁学方程求解：
∇×(μ0-1μr-1B) - σv×B = Je
其中μ0为真空磁导率，μr为相对磁导率（铁芯取4000），B为磁通密度。离子受到的力为F = qv×B（洛伦兹力）。
4.3 离子回旋运动仿真
COMSOL的离子回旋运动案例展示了带电粒子在均匀磁场中的螺旋运动。拉莫尔半径（Larmor Radius）由下式给出：
rL = mv⊥ / (ZeB)
该案例特别之处在于，COMSOL的"数学粒子追踪"接口同时提供了牛顿公式、拉格朗日公式和哈密顿公式三种运动方程求解方式，可以用于验证仿真精度。对于傅里叶变换离子回旋共振（FT-ICR）质谱仪的仿真，这一模型具有重要的参考价值[COMSOL离子回旋案例]。
图9 静电分析器与磁分析器的组合原理：ESA按能量筛选，磁分析器按质荷比筛选
五、典型仿真案例详解
5.1 案例一：四极杆滤质器2D仿真
本案例参照COMSOL官方Quadrupole Mass Filter模型，展示完整的2D仿真流程：
步骤1：定义全局参数（杆半径re=2.78mm、内切圆半径r0=re/1.147等）
步骤2：构建2D几何（4个圆形杆截面+内切圆+外壳）
步骤3：添加静电场接口，设置DC边界条件（南北杆+Udc，东西杆-Udc）
步骤4：添加电流接口（频域），设置AC边界条件（南北杆+Vac，东西杆-Vac）
步骤5：运行稳态+频域研究，计算DC和AC电场
步骤6：添加带电粒子追踪接口，释放粒子并计算轨迹
步骤7：后处理：统计传输概率、绘制离子轨迹图
关键仿真结果：当参数q从0增加到约0.6时，离子进入稳定区并开始被传输；q继续增大后离子回到不稳定区，传输概率降为零。仿真时间40 μs对应160个RF周期，等效杆长152 mm[来源]。
5.2 案例二：四极质谱仪3D仿真（含边缘场）
3D模型相比2D模型的主要优势在于可以自然包含边缘场效应。COMSOL官方Quadrupole Mass Spectrometer案例在3D空间中建模，包含入口偏置板和出口检测器。离子入口施加小DC偏压（Ubias=3V）和AC偏压（Vbias=3V），使离子加速进入滤质器。
仿真结果表明，在(a, q)参数曲线中选择非常稳定的工作点时，离子传输概率接近100%。离子通过偏置板时获得能量，平均动能约5 eV，分布在3 eV范围内——这一能量散布可归因于DC偏压和AC偏压的叠加效应，AC偏压根据离子释放时的RF相位分别使离子加速或减速[来源]。
5.3 案例三：SHRIMP离子微探针仿真
SHRIMP（Sensitive High-Resolution Ion Microprobe）案例展示了电场+磁场联合仿真的完整流程。该模型通过相空间椭圆描述粒子束的初始分布，设置最大横向位移和最大横向速度（速度模的0.001倍），模拟缓慢发散的粒子束。
仿真结果清晰展示了粒子束的传输过程：粒子束从发射器出发→在静电分析器中按能量过滤→穿过狭缝→在扇形磁场中按质荷比过滤→到达检测器。整体传输概率约为0.3，表明相当一部分粒子在孔径处丢失。COMSOL的粒子计数器特征可以创建变量，对到达检测器的粒子束标称轨迹进行可视化[来源]。
六、COMSOL仿真核心模块与功能
6.1 AC/DC模块
AC/DC模块是质谱电磁场仿真的核心模块，提供以下关键物理接口：
表2 COMSOL AC/DC模块在质谱仿真中的关键物理接口
6.2 粒子追踪模块
粒子追踪模块（Particle Tracing Module）提供带电粒子追踪接口，可以计算离子在电场和磁场中的运动轨迹。该模块的核心功能包括：
• 牛顿第二定律求解粒子运动：d(mv)/dt = ZeE
• 支持电场+磁场联合驱动：F = q(E + v×B)
• 粒子束释放：支持Twiss参数、发射度、相空间椭圆等描述方式
• 边界条件：壁面吸收、穿过条件、粒子计数器
• 多种释放机制：均匀分布、沿边界面释放、时间扫描释放
6.3 MEMS模块（可选）
MEMS模块可作为AC/DC模块的替代，用于微机电质谱器件的仿真。对于芯片级质谱仪（Chip-scale MS）等微型化设计，MEMS模块提供了与结构力学耦合的能力，可以分析静电驱动结构的力学响应。
七、仿真技巧与注意事项
7.1 网格划分策略
网格质量直接影响仿真精度和计算效率。质谱仿真中需注意：
⚠️ 杆壁附近需加密网格，电场梯度大的区域对网格密度敏感
⚠️ 粒子释放区域需足够密，确保统计代表性
⚠️ 边缘场区域（杆端附近）需局部加密
✅ 杨丽娜等人的模型采用自设计的通用几何模型和高精度网格作为内置模型，用户只需修改几何参数和网格参数即可生成对应模型[来源]
7.2 粒子数与统计精度
传输概率的统计精度取决于粒子数量。COMSOL官方提醒：为获得准确的传输概率统计度量，可能需要求解大量粒子。韩岩等人的大质量数四极质谱计仿真中，采用蒙特卡洛法对离子的传输概率进行统计，需要平衡计算时间与统计精度。
7.3 时间步长设置
对于RF四极场仿真，时间步长需要足够小以准确捕捉RF周期内的离子运动。典型设置：总仿真时间覆盖100–160个RF周期；粒子不仅在仿真开始时释放，还必须在AC电场的第一个RF周期内均匀释放（通常释放11次），以确保统计意义[COMSOL Blog]。
7.4 并行计算加速
COMSOL支持多核和集群并行计算。杨丽娜等人开发的Sim-Quaq-COM-V1.0模型利用COMSOL的多核和集群功能，通过多CPU服务器实现大规模并行计算，相比COMSOL默认的圆柱四极场模型，在计算速度和精度方面均有显著提升[来源]。
7.5 电场叠加原理
四极杆仿真中，DC场和AC场的方程都是线性的，因此可以通过叠加原理构建总电场。这一方法极大地简化了建模过程：分别求解DC场和AC场，然后将结果叠加作为粒子追踪的输入。需注意AC电势是复数值，粒子感受到的实际电场需取实部：
E = EDC + EAC = -∇U + Re(-∇V·ejωt)
八、总结与展望
COMSOL Multiphysics为质谱仪的电场和磁场仿真提供了强大而灵活的解决方案。通过AC/DC模块精确计算电磁场分布，结合粒子追踪模块模拟离子运动轨迹，研究人员可以在虚拟环境中完成质谱仪核心部件的设计、优化和验证，大幅缩短研发周期、降低试错成本。
从四极杆滤质器的马蒂厄稳定性分析到扇形磁场的双聚焦设计，从2D截面快速仿真到3D全结构精确建模，COMSOL覆盖了质谱仪仿真的主要需求场景。最新的研究趋势包括：
🔬 芯片级质谱仪——MEMS与AC/DC耦合仿真，探索微型化设计极限
🔬 PIC方法耦合——粒子网格法与COMSOL电场计算结合，处理空间电荷效应
🔬 数字孪生——基于COMSOL仿真建立质谱仪数字孪生体，实现实时优化与预测性维护
🔬 Penning阱精密质谱——COMSOL辅助模拟离子诱导表面电荷效应，推动质子质量精确测量
随着计算能力的持续提升和仿真方法的不断完善，COMSOL在质谱领域的应用将持续深化，为下一代高分辨率、高灵敏度质谱仪的研发注入强劲动力。
参考资源
[1] COMSOL Quadrupole Mass Filter 官方案例. 链接
[2] COMSOL 四极质谱仪案例（含边缘场）. 链接
[3] COMSOL 敏感性高分辨率离子微探针(SHRIMP). 链接
[4] 杨丽娜等. 一种基于COMSOL的四极场离子运动仿真模型. 质谱学报, 2024. 链接
[5] 韩岩等. 大质量数四极质谱计仿真分析及性能测试. 真空科学与技术学报, 2025. 链接
[6] 东国大学. 基于粒子网格法的碳/氧离子束轨迹模拟. IEEE J. Photovoltaics, 2025. 链接
[7] COMSOL 四极透镜案例. 链接
[8] COMSOL Blog: Particle Tracing in a Quadrupole Mass Spectrometer. 链接
加入仪器分析前沿资料信息库，

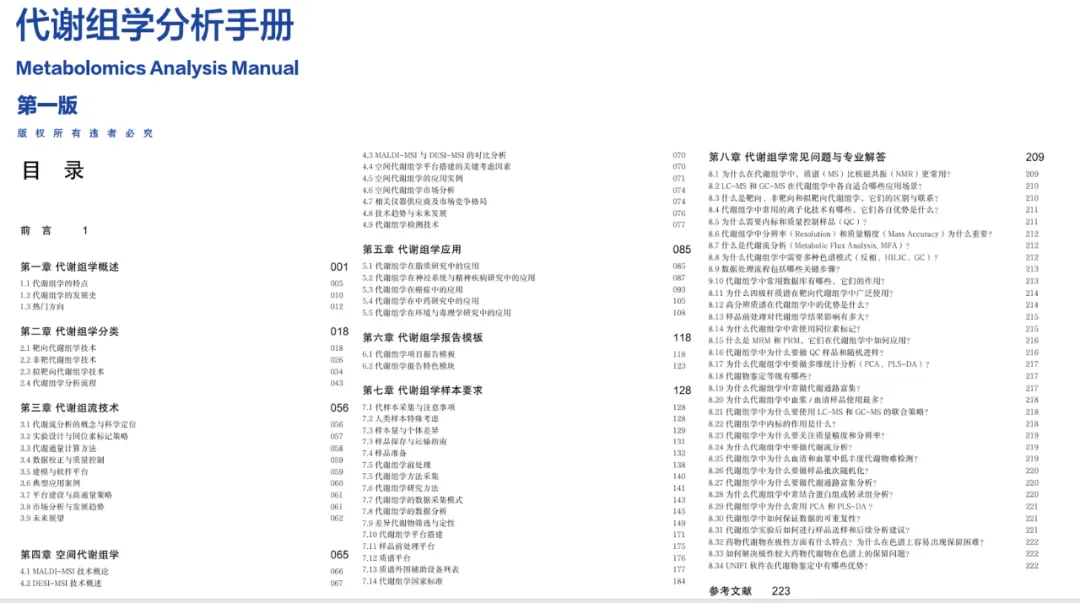

送质谱学堂代谢组学分析手册
