一、标准安装步骤（正爪/反爪通用）
1. 前期准备
1. 用卡盘扳手逆时针转动，把盘丝（内部涡卷平面螺纹）旋到最外圈，三个槽完全敞开；
2. 分清卡爪编号：每块爪背面刻1、2、3，卡盘三个导轨槽也对应1、2、3标记；

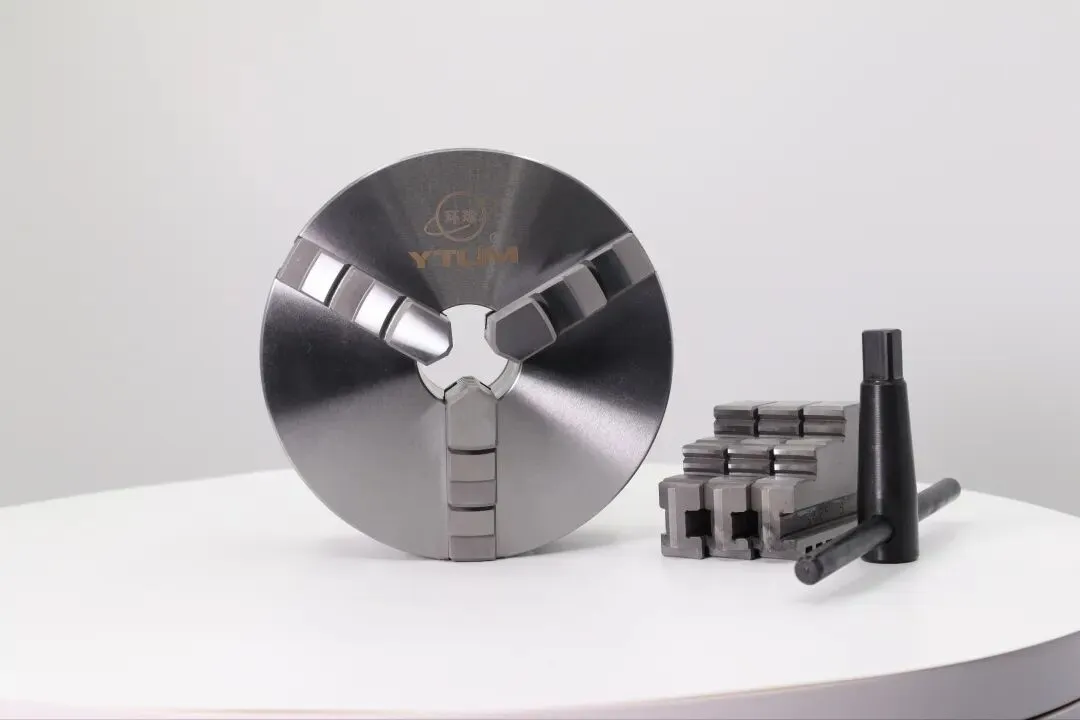

3. 区分正爪、反爪：
- 正爪：齿朝外，夹紧工件外圆；
- 反爪：齿朝内，撑住工件内孔、夹持大直径外圆。

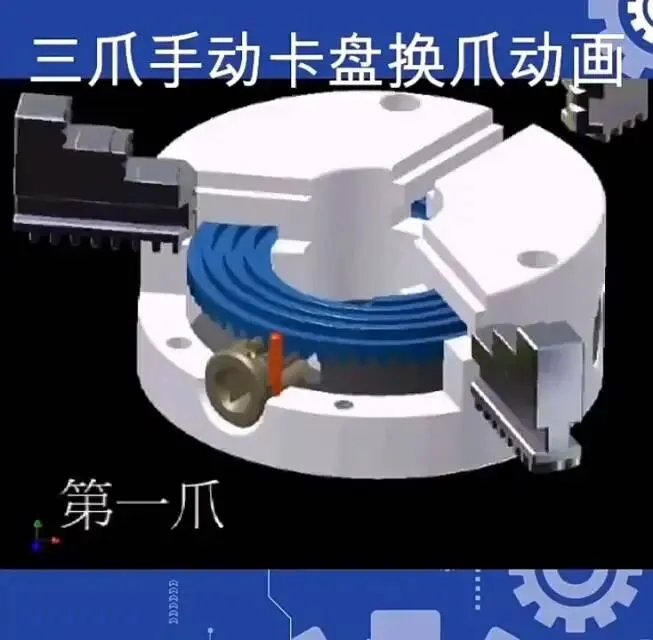

2. 依次装爪（必须1→2→3顺序）
1. 顺时针转扳手，让盘丝螺纹牙口对准1号槽，把1号卡爪背面齿对准盘丝螺纹，推入1号导轨；
2. 继续顺时针转扳手，盘丝带动1号爪向内移动，螺纹牙口走到2号槽时，装入2号卡爪；
3. 重复操作，螺纹对准3号槽时装入3号卡爪；
4. 持续拧紧扳手，三爪同步向中心收拢，安装完成。

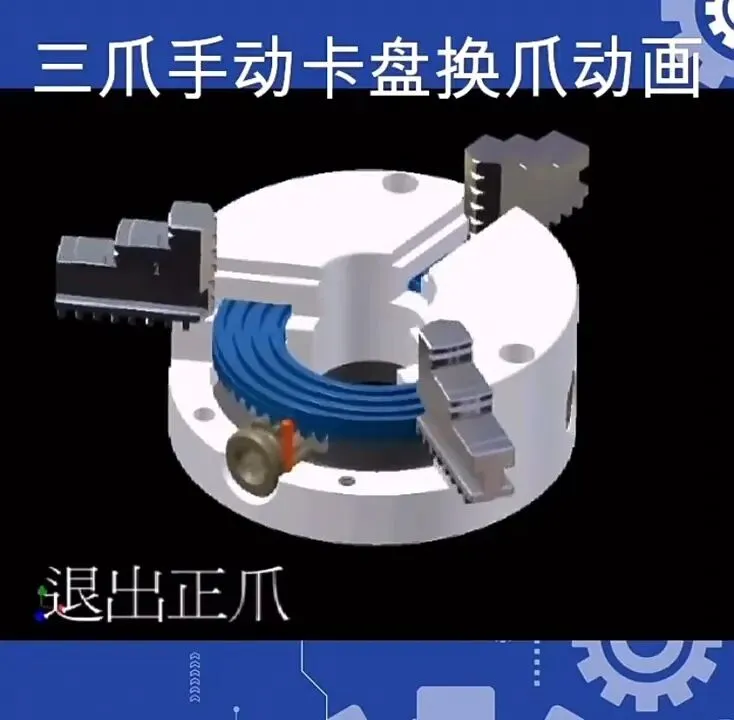

3. 拆卸方法
扳手逆时针旋转，三爪同步向外张开，依次取出3、2、1号卡爪即可。
二、为什么必须按编号1、2、3顺序安装？
1. 核心传动结构：平面涡卷螺纹（盘丝）
卡盘内部大锥齿轮背面是等距平面涡卷螺纹（蚊香螺纹），三个卡爪背面都有匹配的齿槽，三者120°均分啮合在同一圈螺纹上。
- 盘丝每转1圈，三个卡爪径向移动距离完全相等，实现自动定心；
- 盘丝螺纹是连续螺旋，只有按1、2、3顺着螺纹走向装入，爪齿才能完整咬合螺纹。
2. 错号安装的严重后果
1. 无法咬合、卡爪卡死
打乱编号顺序，卡爪齿槽和盘丝螺旋螺纹错位，拧扳手卡爪不动，强行拧会崩断卡爪齿、磨坏盘丝，永久损坏卡盘。
2. 丧失自定心精度
爪齿啮合深度不一致，三爪移动行程不等，工件装夹严重偏心，加工跳动超大。
3. 受力不均易断裂
夹紧时单爪过载，切削震动下卡爪开裂、工件飞出，存在安全隐患。
3. 为什么不能随便调换爪的位置？
1、2、3号卡爪是配对研磨成套，每块爪的齿距、厚度、配合间隙只对应盘丝对应角度的螺纹段，互换后配合间隙失衡，定心精度直接报废。
三、补充关键要点
1. 正反爪切换时，同样遵循1→2→3编号顺序，仅翻转卡爪方向；
2. 安装前清理卡盘导轨、盘丝螺纹铁屑，涂抹少量润滑油，减少磨损；
3. 装完后空转扳手开合几次，确认三爪同步顺滑、无卡顿。
四、一句话总结原理
扳手驱动小锥齿轮带动盘丝旋转，盘丝涡卷螺纹同步带动1、2、3号卡爪等距径向移动；按编号顺序安装是保证爪齿完整啮合、同步运动、自定心精准的唯一条件。
